«Лежачий» корпус DTS 4704D

Корпуса горизонтальной установки редкое явление для современного компьютера, такой типоразмер корпуса мы хорошо помним, когда был еще 386 процессоры Intel. Как показала практика, осуществить достаточное охлаждение компонентов компьютера в таком положении очень сложно, поэтому и была разработана корпусная система типа «Tower».  Корпуса типоразмера «Desktop» производят в основном для мультимедийных систем и маломощных компьютеров. В этом обзоре мы рассмотрим корпус DTS 4704D, от DTS Trade, протестируем его показатели качества вентиляции, и определим, для каких потребностей его будет достаточно.

Внешний вид корпуса DTS 4704D

Модель корпуса  DTS 4704D относится к серии DTS 4700. Все модели этой серии  выполнены на одном шасси, но отличаются внешним видом передней панели и цветовым исполнением – пока имеется информация о четырех дизайнерских вариантах: DTS 4701, DTS 4702, DTS 4703, рассматриваемая DTS 4704.

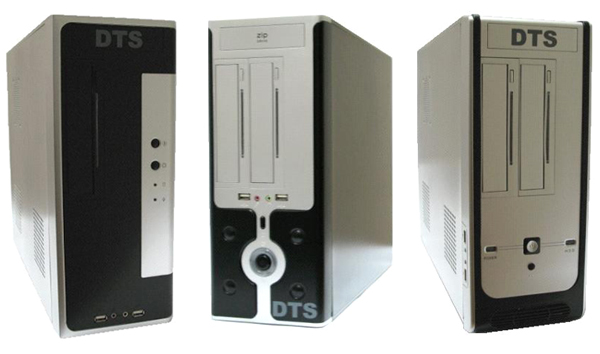

Так выглядят DTS 4701C, DTS 4702D, DTS 4703C.

Спецификация корпуса DTS 4704D:

Типоразмер корпуса	Desktop(Mini Tower)
Поддерживаемые форм-факторы материнских плат	Standard ATX, Micro ATX
Цвет	Черно-серебристый
Количество отсеков	5.25" внешние x 2 3.5" внешние x 1 3.5" внутренние x 1
Поддержка плат расширения	7 слотов
Система охлаждения	Задняя панель: 80 мм x 2 (опционально)
Дополнительные разъемы ввода/вывода	Передняя панель: USB x 2 , Audio x 2 (наушники, микрофон)
Материал (покрытие)	сталь 0,5/0,6мм (SECC)
Крепеж	винтовой
Блок питания	ATX12V 350 Вт (DTS technology ATX-350A)
Размеры корпуса	(L)410*(W)147*(H)360 мм
Размеры упаковки	(L)425*(W)200*(H)450 мм
Вес, кг	Нетто - 4,2  Брутто - 5,2
Сертификаты	СЕ, СВ, CZ, CCZ, TUV, FCC, ISO 9001

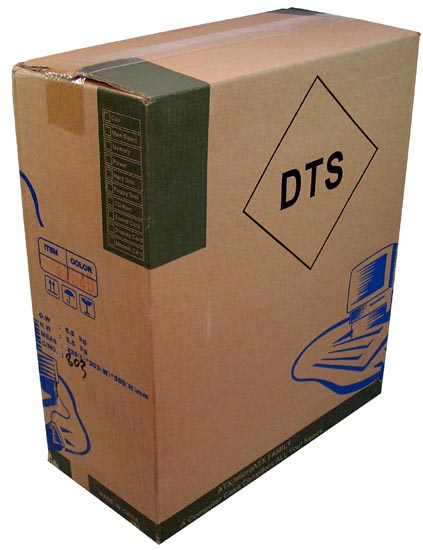

Корпус упакован в обычную картонную упаковку без ручки. Единственной полезной информацией на нем является  вес и размеры упаковки.

Корпус наверняка предполагается устанавливать на стол, и уже на него ставить монитор. Этот прием позволяет поднять выше экран монитора, и таким образом, пользователь сможет почти под прямым  углом  смотреть на него, не портя свою осанку. Мониторы с регулировкой высоты или компьютерный стол с подставой, обойдутся намного дороже. И в случае когда, фирме нужен компьютер для выполнения офисных программ, такой вариант исполнения обретает финансовый и практический смысл.

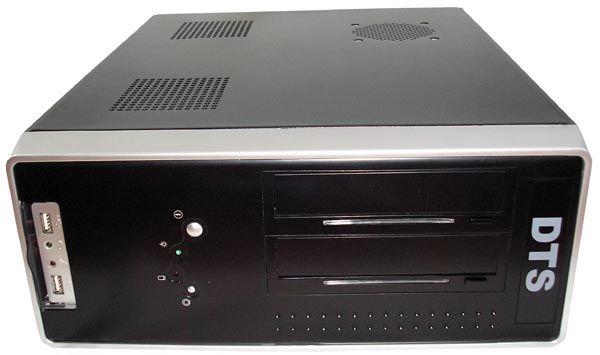

Передняя панель корпуса имеет достаточно скромный и строгий внешний вид, без каких либо декоративных излишков. Единственное, что здесь бросается в глаза, так это надпись белого цвета «DTS», которая контрастно смотрится на черном фоне. Но если вы надумаете установить Floppy, то и она исчезнет, так как она находится на заглушке отсека для 3,5" устройств.  Корпус окрашен в черный цвет, с обводкой лицевой панели серебряного цвета. Черный цвет всегда несет презентабельный характер, но затрудняет подбор по цвету устанавливаемых внешних устройств, и в данном случае придется обратить внимание на цвет облицовки монитора, который будет на нем стоять.

В корпус можно установить два внешних устройства 5,25", которые будут закрыты открывающейся панелью и одно внешнее устройство 3,5", которое располагается вертикально. В левой части лицевой панели размещена большая кнопка «Power», а ниже нее находится маленькая кнопка «Reset». Маленькие светодиодные индикаторы, зеленый «работы компьютера» и красный «активности жесткого диска»,  располагаются немного левее от кнопок.  На самом краю левой части лицевой панели располагаются  выносные разъемы (два разъема USB и два разъема Audio), они скрыты под отбрасывающейся крышкой.

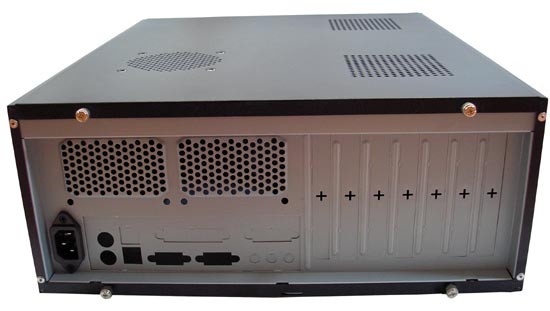

На задней панели, достаточно непривычно, отсутствует вентилятор блока питания – здесь установлен только разъем для сетевого шнура и имеются монтажные отверстия для установки двух 80 мм вентиляторов. Нижняя и верхняя панель держится на двух ручных винтах.

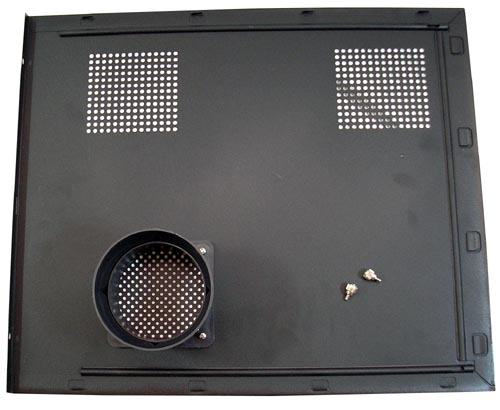

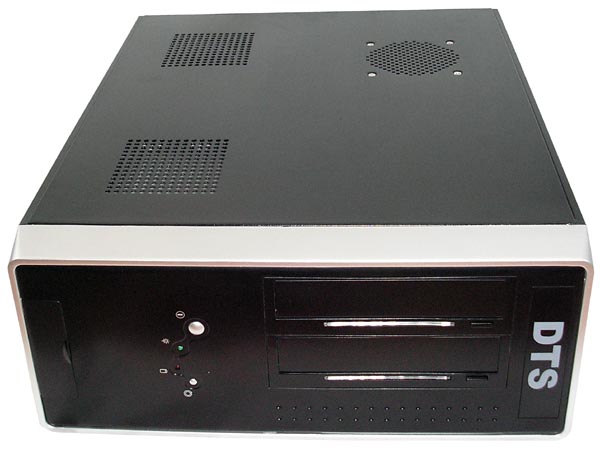

Открутив два ручных винта, снимаем верхнюю панель, по тому же принципу, что и боковые панели на стандартных корпусах. На панели установлен процессорный воздуховод с вентиляционными отверстиями в самой панели. Также сделаны еще вентиляционные решетки, в двух местах, для лучшей вентиляции видеокарты и блока питания.

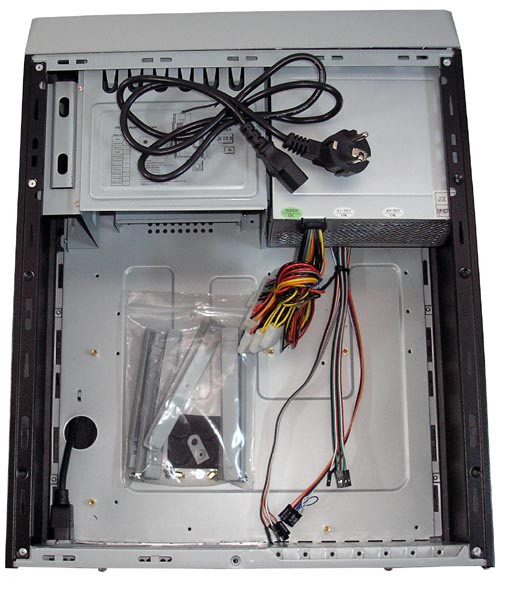

Внутри корпуса обнаруживаем остальные элементы комплекта:

• сетевой шнур;
• «салазки» для установки устройств;
• наклеиваемые ножки;
• крепежные винты.

Все поверхности хорошо прожаты и завальцованы. Пространство внутри сильно ограничено высотой корпуса.

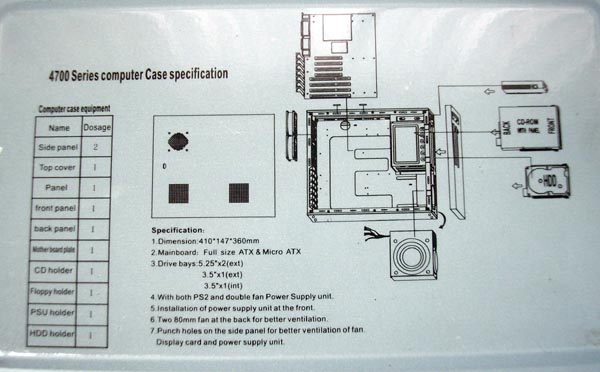

Так как корпус имеет нестандартное исполнения, то на стойке для устройств 5,25" имеется вспомогательная схема компоновки корпуса устройствами.

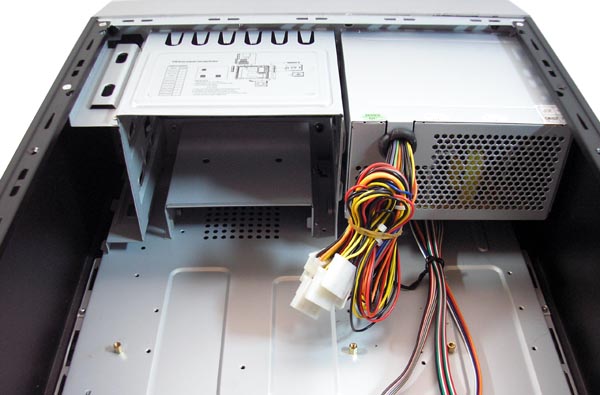

Блок питания непривычно расположен в передней части корпуса – это позволяет сделать систему более компактной. Все устройства крепятся на салазках, что очень удобно. Однако, в целях экономии места, количество отсеков для устанавливаемых устройств сильно ограничено и все они достаточно плотно скомпонованы. Таким образом, отсек для внешнего 3,5" устройства  конструкторам вообще пришлось развернуть, а единственный внутренний отсек для жесткого диска расположен впритык к нижней стенке шасси, что исключает возможность установки дополнительного кулера для охлаждения. В итоге, слабым местом, уже сейчас, можно назвать плохую вентиляцию отсека винчестера.

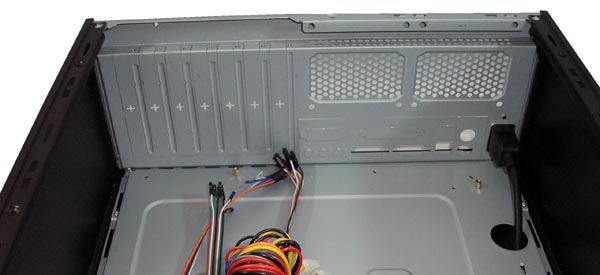

На задней панели имеется 7 выламываемых крышек для карт расширения –  безвинтового крепления, здесь не предусмотрено. Справа видны монтажные отверстия для установки 80 мм вентиляторов, которых к сожалению нет в комплекте. Малая высота корпуса, всего 147 мм, не позволила вентиляторам иметь полноценную вентиляционную решетку на задней панели. Слева расположен разъем для сетевого шнура, кабель от которого протянут к передней панели, между нижней крышкой и шасси корпуса.

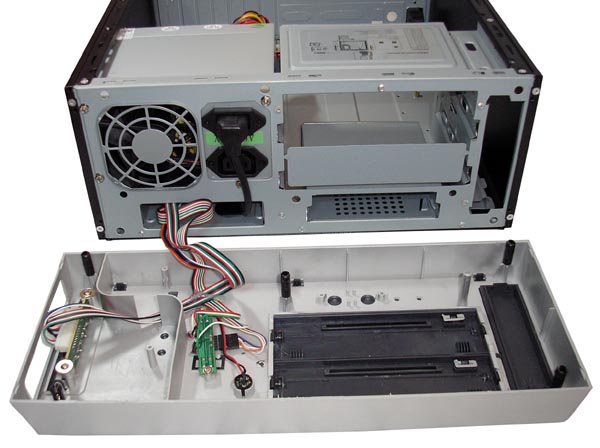

Снимаем переднюю панель, чтобы лучше рассмотреть строение шасси. Только на одном отсеке стоит выламываемая заглушка. Все отсеки оборудованы безвинтовой системой крепления на «салазках». 80 мм вентилятор блока питания будет дуть на переднюю панель, на которой совершенно не предусмотрена вентиляционная решетка, единственным выходом для воздуха будет вырез на левом боку передней панели. Недостаточная вентиляция полупроводниковых элементов блока питания, может плохо отразится на его работе. Блок питания запитан от удлинителя сетевого шнура, который, как уже отмечалось, выведен на заднюю панель.

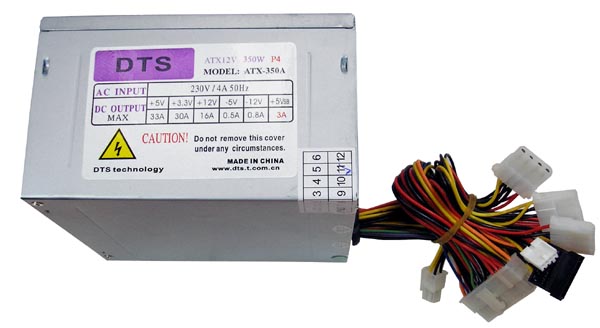

Корпус DTS 4704D комплектуется 350 Вт блоком питания самой же “DTS Tehnology”,  мощности которого должно хватить для офисного компьютера.  Блок питания оснащен следующими разъемами: 24-контактным разъемом ATX, 4-контактный ATX12V, два шлейфа по два разъема питания PATA-винчестеров, плюс на одном есть питание для FDD, и всего один шлейф, обеспечивающий питание SATA-винчестера. В процессе сборки компьютера для теста был выявлен дефект разъема SATA, который сделан из дешевого материала, и при соединении с винчестером имел очень плохую фиксацию.

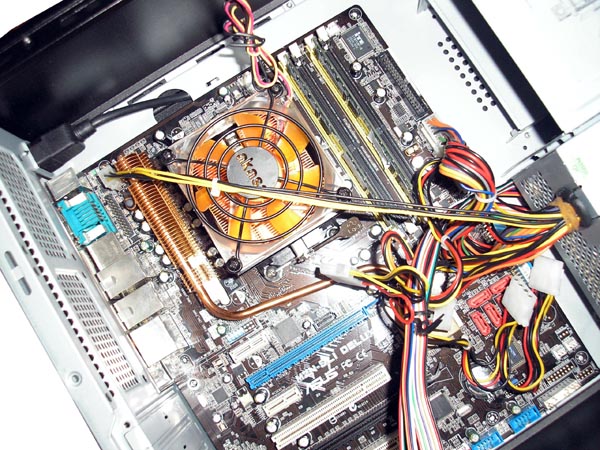

Еще один недочет – провод с 4-контактным разъемом ATX12V доставал до разъема на материнской плате с большим трудом. Также отметим, что подключая разъемы USB и Audio передней панели к материнской плате, придется набирать их по контактам – универсально, но не очень удобно. А любители современного охлаждения вряд ли смогут уставить сюда высокий кулер, потому что корпус очень низкий, даже невысокий Akasa AK859 CU потребовал демонтажа воздуховода.

Тестирование.

Тестовая конфигурация была собрана из следующих компонентов:

Материнская плата	ASUS M2N-SLI Deluxe на nForce 570SLI (AM2, DDR2, ATX)
Процессор	AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2
Кулер	Akasa AK859 CU для Socket 754/939/940/AM2
Оперативная память	2 х DDR2-800 512 Мб Transcend PC6400
Видеокарта	Gigabyte GV-NX76G256D GeForce 7600GS 256Mb DDR2 PCI-E
Жесткий диск	Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300
Оптический привод	ASUS DVD-E616P1
Блок питания	Fortron ATX400-PNF, 400 Вт, 120 мм малошумный вентилятор

Для более точного исследования качества вентиляции внутри корпуса, мы уменьшили при помощи ручного регулятора скорость вращения процессорного кулера до минимальной и использовали видеокарту с пассивной системой охлаждения.

Изначально мы пытались протестировать корпус в базовой комплектации, т.е. без дополнительных вентиляторов, но, к большому сожалению, в процессе тестирования сильно перегревалась видеокарта и система начинала сильно «тормозить», поэтому было решено установить два 80 мм вентилятора на задней панели, которые будут работать «на выдув».

В качестве оппонентов были выбраны корпуса AOpen F501, ASUS TA-662 и Thermaltake Tsunami VA3000SNA.

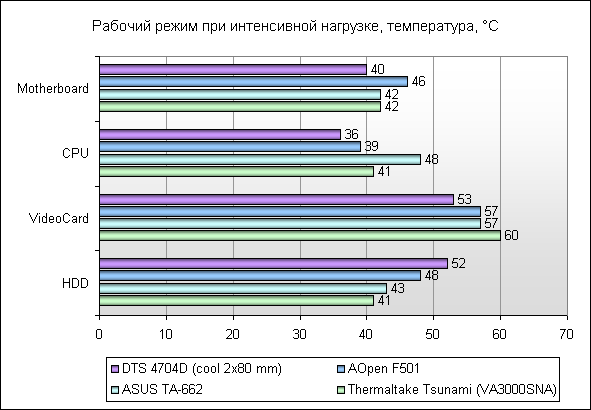

Для начала режим близкий к рабочей нагрузке, созданный десятикратным проходом утилиты SmartFPS.com 1.5 – поочередный запуск современных игр и прогон демонстрационных сцен.

С дополнительными двумя вентиляторами корпус оказался неплохо проветриваемым. Дополнительно установленные вентиляторы отлично справились со своей задачей хорошо охладив процессор и видеокарту. Единственное, что сильно огорчает, так это перегревающийся жесткий диск, который установлен в неудачно выбранном месте,  и корпус совершенно не предусматривает какой-либо возможности устранить этот недостаток.

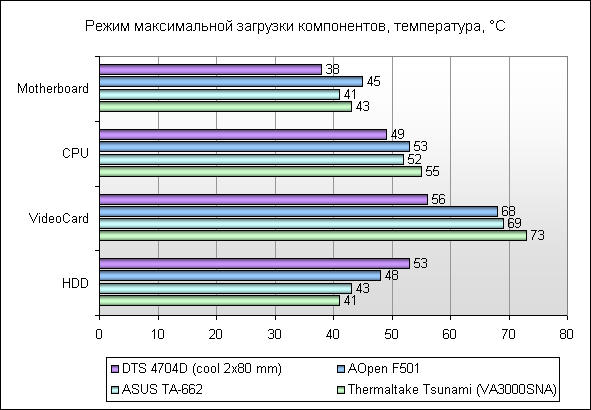

Для формирования окончательной картины попробуем поочередно нагрузить все компоненты: процессор – S&M 1.8.2a; видеокарту – ATITool 0.26; жесткий диск – bat-файлом, генерирующим 4 бесконечных потока копирования.

Снова, отличные показатели вентиляции внутри корпуса, кроме конечно температуры жесткого диска, но причину этого мы оговаривали выше.

Выводы.

Корпус DTS 4704D  будет отличным выбором при сборке компьютера для офиса или дома. Его конструктивная особенность позволяет поставить на него монитор, и за счет этого выиграть немного пространства, а также поднять монитор повыше. Но, на корпус сразу же, рекомендуется поставить хотя бы один дополнительный 80 мм вентилятор, а лучше сразу оба. Хотя корпус и показал хорошие тестовые результаты вентиляции, но все-таки он больше подходит для компьютеров, предназначенных для выполнения офисных задач, потому оснащен слабым блоком питания и малым количеством отсеков для устройств  5,25" и 3,5". Слабо вентилируемым местом является отсек жесткого диска, поэтому, подбирая винчестер к компьютеру, нужно выбирать модели, которые не сильно греются.

К достоинствам можно отнести:

• «лежащую» установку;
• невысокую стоимость;
• удобную систему крепления накопителей.

К недостаткам причислим:

• недостаточно мощный и «современный» блок питания;
• слабое охлаждение отсека для жесткого диска;
•  малое количество отсеков 5,25" и 3,5".

Авторы: Дмитрий Масюк, Александр Черноиван

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленное для тестирования оборудование.
