Обзор и тестирование корпуса Fractal Design Core 500

Большинство компьютеров даже заядлых геймеров имеют в своем составе всего одну видеокарту и не больше пары-тройки накопителей. Поэтому вместо привычных громоздких Tower-корпусов для сборки таких систем можно использовать компактные решения. Тем более что ассортимент подходящих материнских плат формата Mini-ITX насыщен как относительно доступными, так и весьма изысканными моделями, позволяющими осуществлять разгон процессоров.

Fractal Design Core 500

Собрать компактную игровую систему поможет корпус Fractal Design Core 500. Он позволяет вместить в себя Mini-ITX-плату, видеокарту длиной до 335 мм, до шести накопителей и, что многим придется по душе, процессорный охладитель высотой до 175-185 мм либо радиатор СВО длиной до 325 мм. Поскольку столь габаритные перечисленные устройства поместятся далеко не во все обычные Tower-корпуса, нам остается похвалить шведских инженеров за изобретательность и перейти к непосредственному знакомству с героем текущего обзора.

Спецификация

Производитель и модель

Fractal Design Core 500 Black

Типоразмер корпуса

SFF (small form factor)

Поддерживаемые форм-факторы материнских плат

Mini-ITX / Mini-DTX

Цвет

Черный

Отсеки

1 х 5,25” (внешний)

3 х 3,5” (внутренние)

3 х 2,5” (внутренние)

Слоты для карт расширения

2

Максимальная длина видеокарты / при использовании БП длиной более 170 мм (в скобках – собственные измерения)

310 мм / 170 мм (335 мм / 180 мм)

Максимальная высота процессорного кулера (в скобках – собственные измерения)

170 мм (175-185 мм)

Максимальная длина блока питания

Модульного

160 мм

Немодульного

170 мм

Разъемы

2 x USB 3.0

2 х аудиопорта

Предустановленный вентилятор

На тыльной панели

1 х 140-мм

(Fractal Design Silent R3 140mm, 1000 об/мин)

Возможность установить вентиляторы

На тыльной панели

1 х 140-мм / 1 х 120-мм

На верхней панели

2 х 140-мм / 2 х 120-мм / радиатор СВО длиной до 325 мм

Блок питания

Нет

Материалы

Передняя панель

Пластик

Шасси

Сталь толщиной 0,95 мм

Верхняя и боковые панели

Сталь толщиной 0,9 мм

Размеры корпуса

Общие

367 х 250 х 203 мм

С ножками, винтами и выступами

380 х 250 х 213 мм

Вес (нетто)

4,4 кг

Сайт производителя

Fractal Design
Страница продукта

Упаковка и комплект поставки

Fractal Design Core 500 Fractal Design Core 500

Решение Fractal Design Core 500 упаковано в коробку из простого картона. Таким образом, вы не платите за высококачественную полиграфию, но получаете вдоволь информации о поставляемом внутри устройстве, его конструкции и возможностях.

Fractal Design Core 500

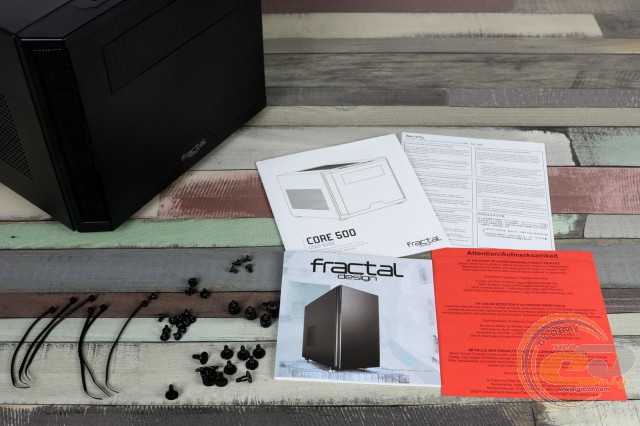

Комплектация тестируемого корпуса включает в себя только необходимые для сборки компоненты в достаточном количестве:

  • набор винтов для установки материнской платы;
  • набор винтов для фиксации блока питания и накопителей;
  • 6 стяжек для проводов;
  • руководство по эксплуатации и брошюры с гарантийными обязательствами.

Внешний вид

Fractal Design Core 500

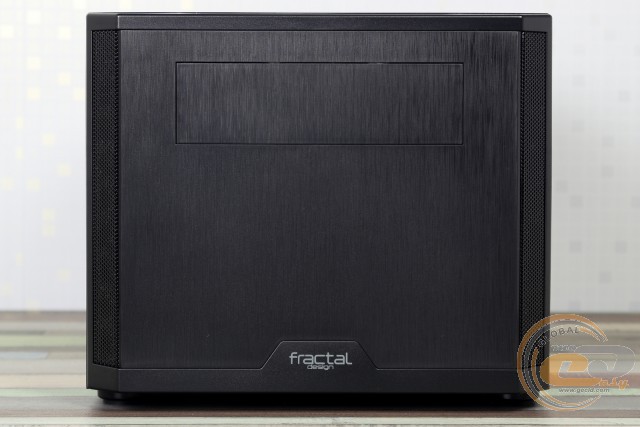

Fractal Design Core 500 выглядит элегантно и строго благодаря темному цветовому оформлению, обилию прямых линий и передней панели, выполненной под шлифованный металл. На самом же деле перед нами качественно оформленный пластик с эмблемой производителя внизу, хорошо скрадывающий отпечатки пальцев. Для установки внешнего устройства (например, оптического привода или реобаса) здесь имеется 5,25-дюймовый отсек.

Fractal Design Core 500

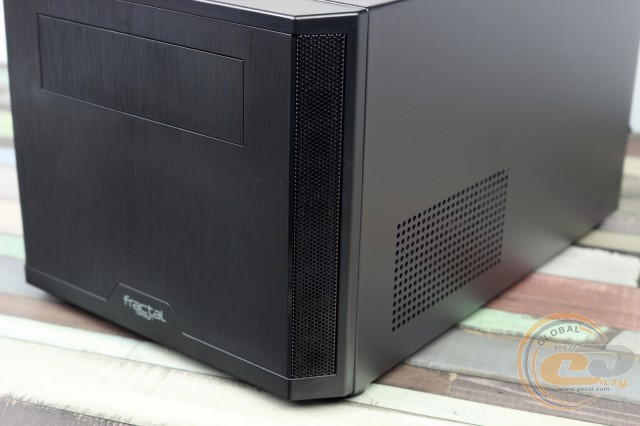

На скошенных боковинах размещены продолговатые вентиляционные отверстия для поступления в корпус свежего воздуха (177 х 25 мм). С обратной стороны к ним прилегают синтетические фильтры, не позволяющие пыли проникать внутрь.

Fractal Design Core 500

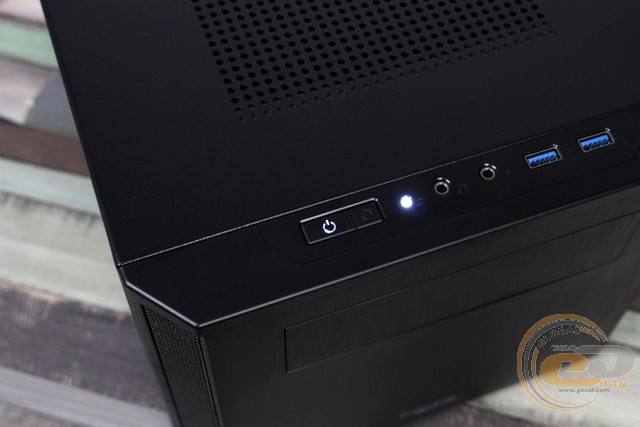

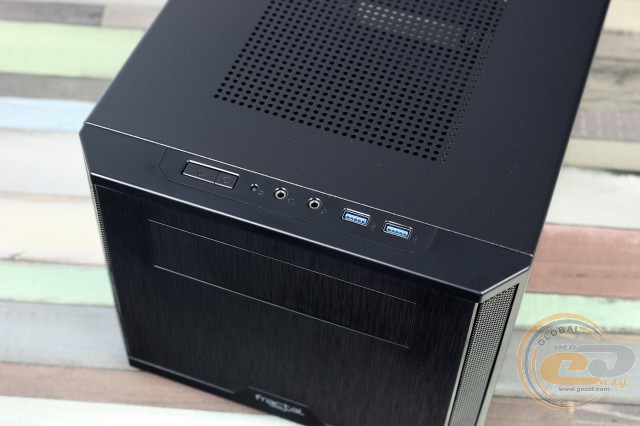

Интерфейсы и кнопки размещены на верхней плоскости передней стенки. Разъемы представлены стандартным набором из пары портов USB 3.0 и двух 3,5-мм аудиовыходов. Рядом с ними расположились кнопки включения и перезагрузки, а также индикатор работы жесткого диска.

Fractal Design Core 500

Используемый светодиод отличается весьма ярким свечением, и в темное время суток может создавать некий дискомфорт. Впрочем, при желании его всегда можно отключить.

Fractal Design Core 500

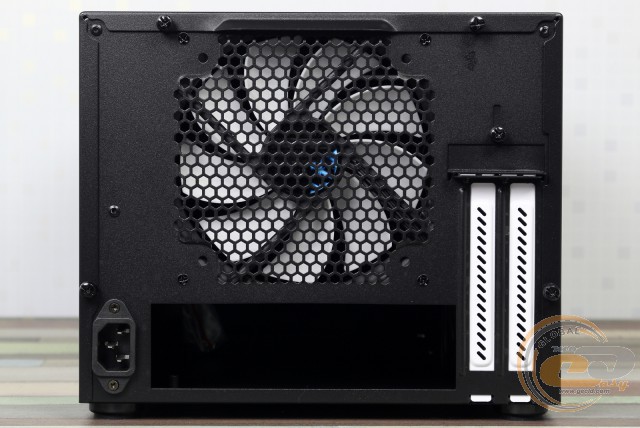

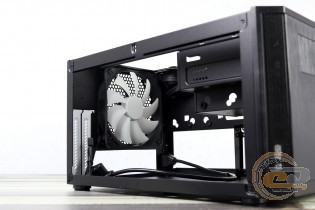

Тыльная панель отличается свойственным для продукции Fractal Design сочетанием черного и белого цветов. Формат корпуса внес заметные коррективы в ее компоновку: вместо отсека для БП здесь размещен только разъем для подачи питания, а количество слотов расширения равно двум.

Впрочем, немалая высота конструкции позволила производителю установить здесь 140-мм вертушку (с возможностью замены на 120-мм), что должно обеспечить эффективный вывод нагретого воздуха.

Fractal Design Core 500 Fractal Design Core 500

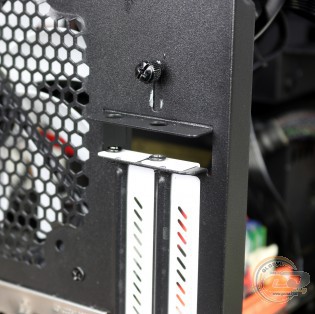

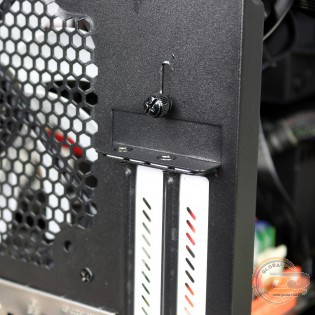

Крепление устройств в слотах осуществляется с помощью комплектных винтов с последующей дополнительной фиксацией прижимной пластиной.

Fractal Design Core 500 Fractal Design Core 500

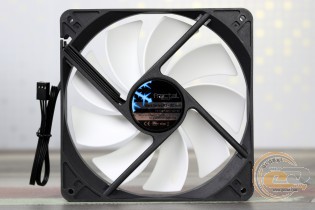

Предустановленный вентилятор представлен 140-мм моделью Fractal Design Silent R3 140mm, которая вращается со скоростью 1000 об/мин и основана на втулке с винтовой нарезкой (Rifle). Создаваемый в процессе ее работы уровень шума невысокий и является очень комфортным.

Fractal Design Core 500

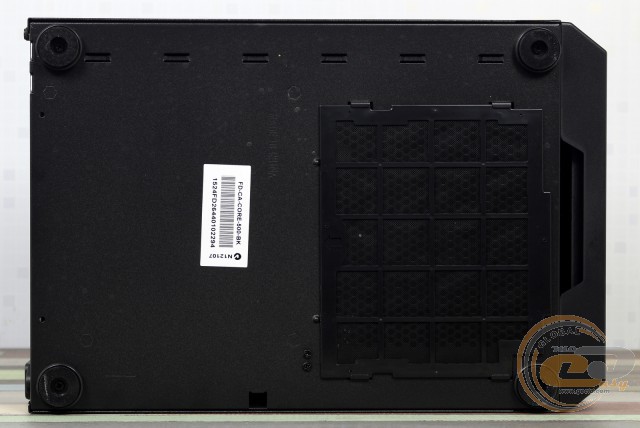

Нижняя панель отличается наличием двух пар ножек и вентиляционных отверстий для доступа свежего воздуха к блоку питания.

Fractal Design Core 500

Fractal Design Core 500

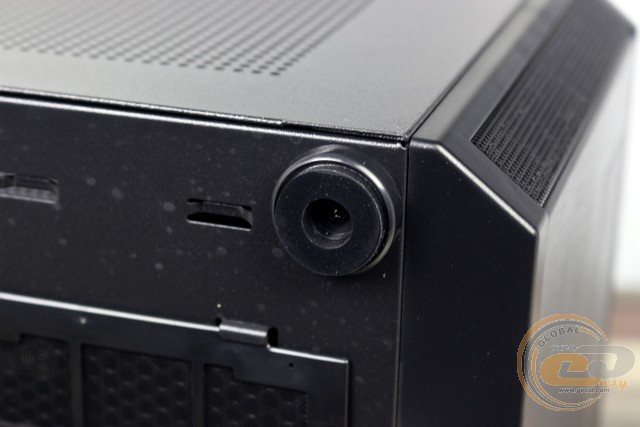

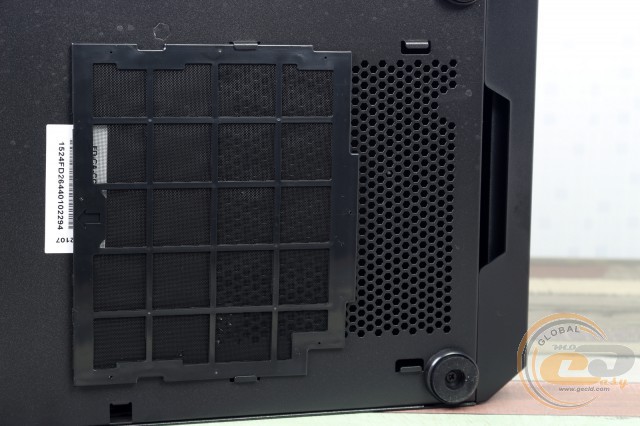

Круглые пластиковые ножки имеют диаметр 30 мм, а их высота равна 9 мм. Из них 3 мм представляют собой мягкую резину, которая гарантирует сохранность поверхности под системным блоком. Во время тестирования такой высоты было вполне достаточно для обеспечения подачи прохладного воздуха к источнику питания в необходимом количестве. Соответствующие отверстия (область 130 х 148 мм) же прикрыты пылевым фильтром, который легко снимается для регулярной очистки.

Fractal Design Core 500

Fractal Design Core 500 Fractal Design Core 500

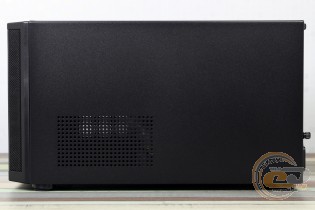

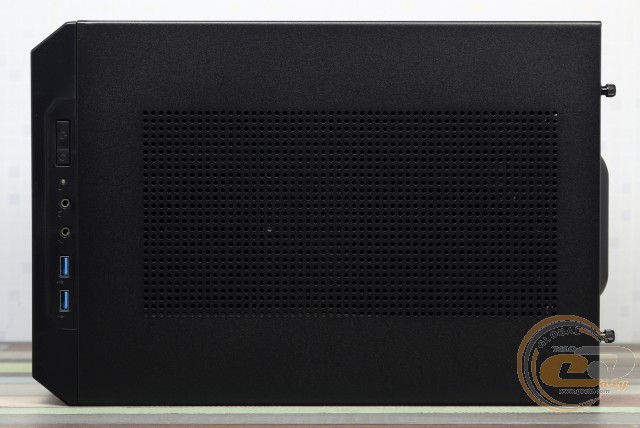

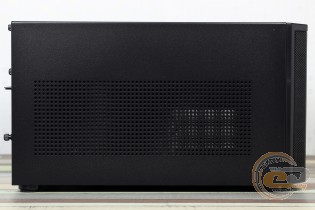

Верхняя панель и боковины щедро усеяны вентиляционными отверстиями. Сверху они нужны для выхода нагретого воздуха, а для большей эффективности под ними можно разместить пару вентиляторов или радиатор СВО. Левая боковина позволяет проветриваться видеокарте по всей ее длине, а на правой имеется небольшая перфорация, через которую будет выводиться нагретый воздух от блока питания. Отметим, что для обеспечения наилучших температурных показателей все отверстия должны располагаться на некотором расстоянии от близлежащих объектов.

Fractal Design Core 500 Fractal Design Core 500

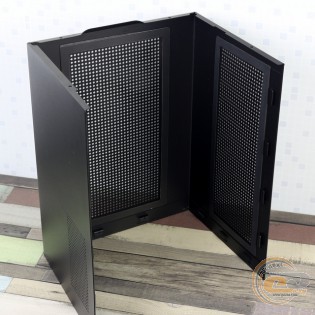

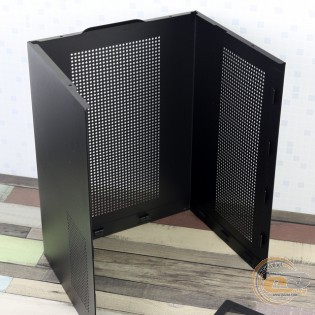

Сверху и по бокам собранная система прикрывается одной сплошной стенкой, которая прикручивается к тыльной панели с помощью четырех винтов. Данная конструкция снимается легким сдвигом к задней части корпуса. На ней имеются два больших пылевых фильтра, крепящихся с помощью магнитов – как видим, корпус всесторонне защищен от попадания пыли.
