Обзор и тестирование компактных корпусов MOREX 3388-150 и 3389-150

Наш ресурс продолжает рассматривать компактные корпуса, произведенные компанией Morex Information Ent, которая известна как один из наиболее опытных разработчиков на поприще компактных корпусов. Сегодня мы познакомимся с очередной малогабаритной моделью и ее модификацией, которые предназначены для построения более универсальных систем на основе материнских плат формата Mini-ITX. Дело в том, что рассматриваемые сегодня решения, в отличие от протестированных нами ранее, оснащены более мощным внутренним блоком питания, что расширяет сферу применения корпусов. Данная особенность позволяет создать при помощи одного из данных продуктов не просто домашний кинотеатр, а нечто более мощное и функциональное. Например, полноценную домашнюю медиасистему для работы с фото, видео и казуальных игр. Кроме встроенного блока питания рассматриваемые сегодня решения обладают и рядом технических особенностей, расширяющих их функционал относительно ультракомпактных корпусов компании Morex, рассмотренных нами ранее. В настоящем обзоре в качестве основной базовой модели мы будем считать Morex 3388-150, и все архитектурные особенности будем рассматривать на ее примере, так как различия между корпусами сводятся только к стилю оформления лицевой панели, и мы обязательно рассмотрим их ниже.

MOREX 3388-150

Корпус Morex T3388-150 поступил к нам в средней по размерам картонной коробке, на одной из сторон которой расположена наклейка с названием производителя и указанием, что продукт был собран в Тайване.

MOREX 3388-150

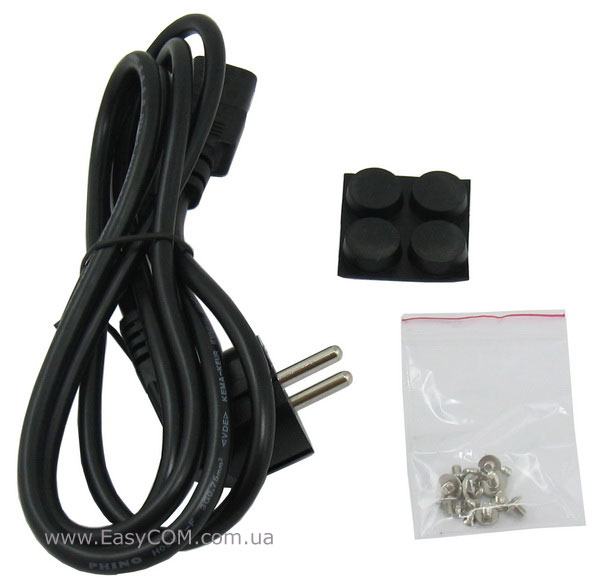

Помимо самого корпуса Morex 3388-150 в коробке содержалось следующее оборудование:

  • кабель к блоку питания;
  • набор крепежных винтов;
  • резиновые самоклеящиеся ножки под корпус.

Все необходимое для сборки системы внутри корпуса присутствует, хотя производитель мог и положить в коробку инструкцию по сборке корпуса, чтобы пользователю не приходилось догадываться в некоторых щепетильных моментах сборки как монтировать то или иное оборудование.

Производитель

Morex

Модель

3388-150

Типоразмер корпуса

Mini-ITX

Поддерживаемые форм-факторы материнских плат

Mini-ITX

Цвет

Чёрный

Блок питания

Встроенный 150 ВТ производства MGP

Отсеки 2,5 дюйма

1 посадочное место для 2,5'' накопителя;

1 посадочное место для 2,5'' накопителя либо оптического привода

Слоты для карт расширения

-

Разъёмы на лицевой панели

2 x USB 2.0
Audio
 MIC port

Разъёмы на задней панели



3 x COM порт
Разъем для подключения периферийных устройств в формате Compact Flash (CF CARD SLOT)

Вентиляторы

-

Материал

Шасси: холоднопрокатная сталь толщиной 0,6 мм
Корпус: пластик

Размеры корпуса, см

7,3 х 32 х 20,2

Вес (нетто), кг

N/A

Сайт производителя

http://www.morex.com.tw/

Как явствует из спецификаций Morex 3388-150 – это все еще компактное решение с шириной всего 7 см, однако достаточно вытянутое в длину. По каким причинам так случилось, мы выясним ниже. У корпуса Morex 3388-150 существует модификация Morex 3389-150, которая, как было отмечено выше, отличается только внешним оформлением, поэтому приведенные спецификации верны и для нее.

Внешний вид

MOREX 3388-150

MOREX 3388-150

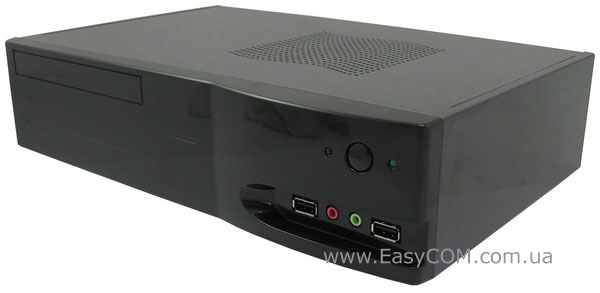

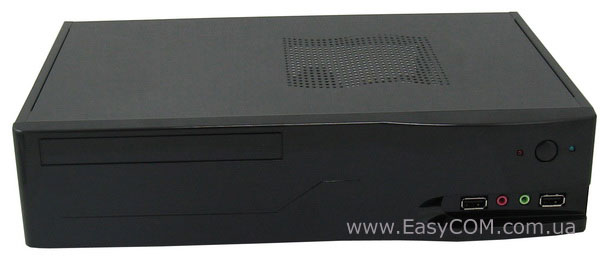

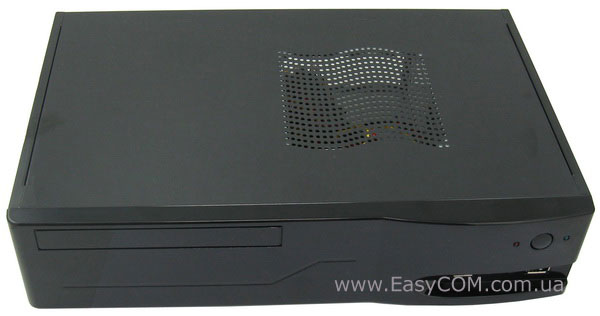

Корпус Morex 3388-150 внешне стилизован под классический DVD-проигрыватель и полностью окрашен в черный цвет. Правда лицевая панель имеет глянцевую окраску, которая быстро собирает отпечатки пальцев, поэтому рядом с данной моделью всегда необходимо иметь тряпочку для протирки. С одной стороны данная особенность корпуса причиняет некоторый дискомфорт, с другой – придает ему более нарядный и стильный внешний вид.

MOREX 3388-150



MOREX 3388-150

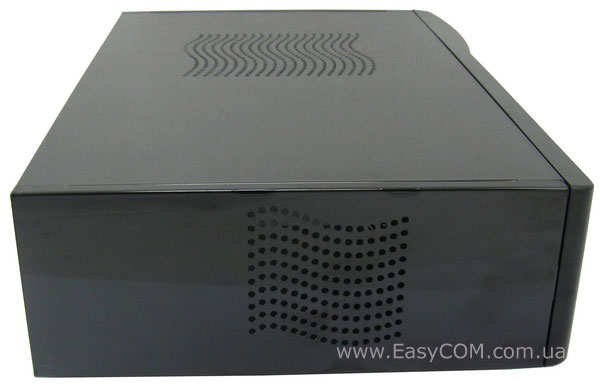

На верхней и одной из боковых сторон корпуса имеются вентиляционные отверстия, форма которых напоминает логотип одной хорошо известной операционной системы, что опять же добавляет шарма внешнему виду устройства.

MOREX 3388-150

На лицевой панели можно обращаться к двум разъемам USB 2.0, а также двум стандартным аудио-разъемам, размещенным в небольшой нише. Выше расположена кнопка включения системы с двумя светодиодами по сторонам от нее, информирующими о работе системы и активности HDD.

MOREX 3388-150

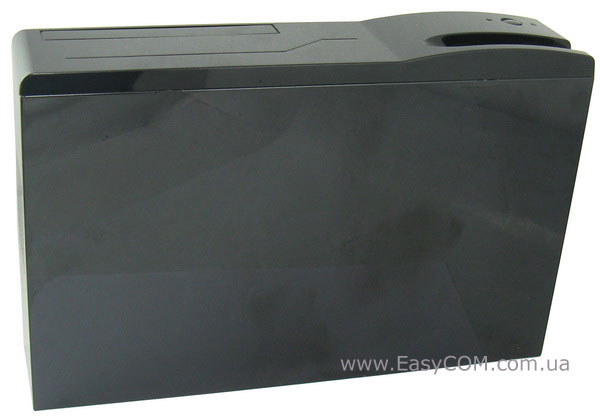

Удивительно, но нижняя сторона корпуса не оснащена ножками, несмотря на то, что Morex 3388-150 может иметь только горизонтальную ориентацию. Вместо этого в комплекте с корпусом идет четыре самоклеящиеся резиновые ножки. Возможно, производителю стоило приклеивать их прямо на заводе, ведь пользователю выбирать не из чего, ножки могут быть установлены только на нижнюю часть корпуса – и они там нужны, так как иначе будет царапаться вся нижняя панель и поверхность, на которую будет установлен корпус.

MOREX 3388-150

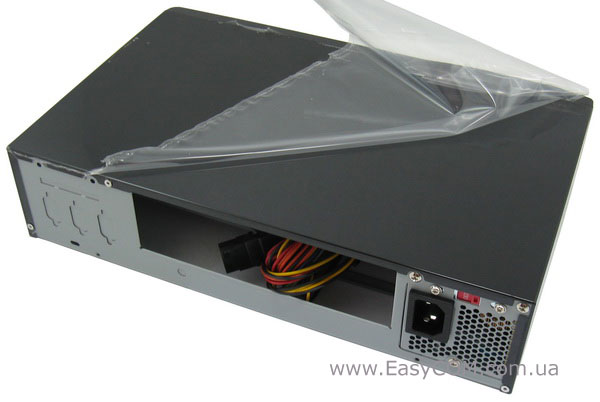

Зато производитель позаботился о сохранности привлекательного внешнего вида корпуса во время транспортировки, оклеив его со всех сторон целлофановой пленкой, которую покупатель снимет только у себя дома при сборке или даже после сборки корпуса.

MOREX 3388-150

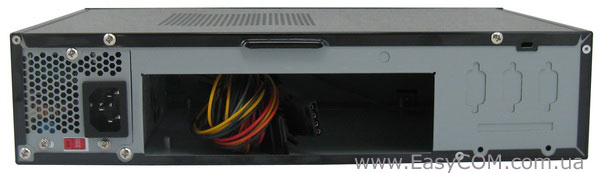

На задней стороне корпуса Morex 3388-150 расположено отверстие для интерфейсной панели материнской платы, выходная часть встроенного блока питания с вентиляционной решеткой, переключателем напряжения и разъемом для подключения кабеля питания. С правого края корпуса находится любопытная область, разъемы на которой при первом рассмотрении можно принять за отверстия для вывода интерфейсов низкопрофильных карт расширения, но это не так - ниже мы увидим, что конструкция данного корпуса не позволяет использовать даже низкопрофильные карты расширения. Данные отверстия предназначены для вывода специфических интерфейсов, таких, например, как COM-порт. Кроме того, под отверстиями имеется так называемый разъем «CF CARD SLOT», предназначенный для подключения периферийных устройств в формате Compact Flash, например, GPS-приемника или WiFi-модуля. Впрочем, такие устройства у нас очень редки, в основном их доставляют по заказу из США, поэтому польза от наличия CF CARD SLOT минимальна, да и COM-порт вряд ли понадобится кому-либо из аудитории, для которой предназначена данная модель.

Модель Morex 3389-150

Morex 3389-150

Morex 3389-150

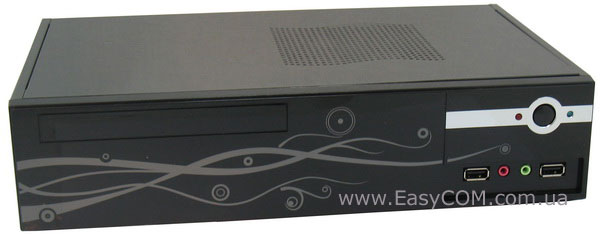

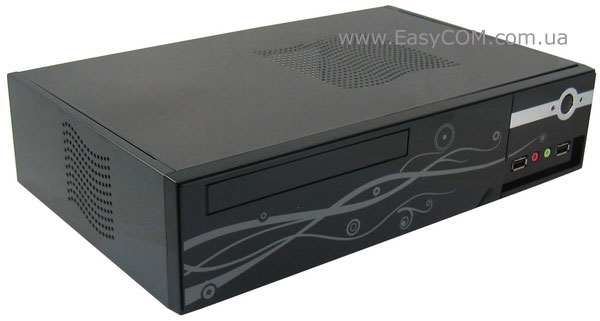

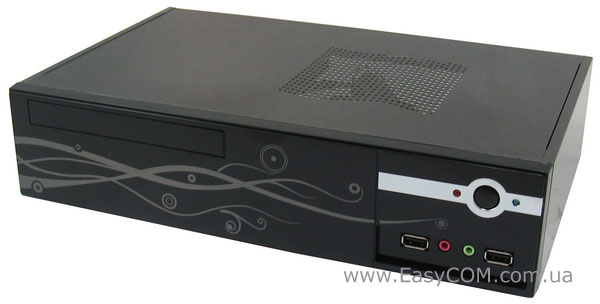

Прежде чем перейти к рассмотрению внутреннего устройства корпуса Morex 3388-150, познакомимся с экстерьером его модификации Morex 3389-150, которая отличается от базовой модели только более экспрессивным оформлением лицевой панели. Как видим, на передней панели присутствует цветочный орнамент, а сама панель имеет несколько видоизмененную форму. При этом во всем, что простирается за лицевой панелью, рассматриваемые корпуса полностью идентичны – совпадает даже форма вентиляционных отверстий.

Morex 3389-150

Morex 3389-150

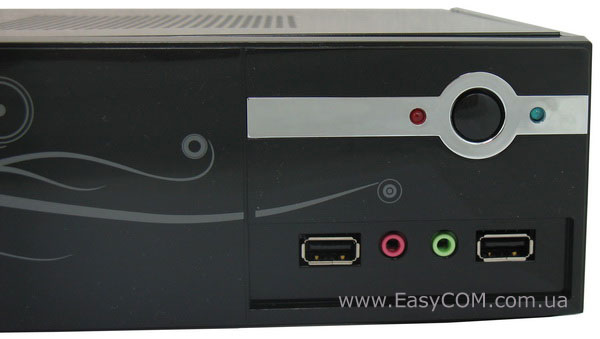

Положение разъемов лицевой панели точно такое же, как и на базовой модели, так как оно определяется внутренней архитектурой корпусов, которая у них аналогична, поэтому на какой модели остановиться: Morex 3388-150 или Morex 3389-150 – это лишь вопрос личного вкуса.

Внутреннее устройство

Как мы уже отмечали, внутреннее устройство обеих рассматриваемых моделей корпусов идентично, поэтому, когда мы говорим «Morex 3388-150», то мы подразумеваем и «Morex 3389-150».

Morex 3389-150

Morex 3389-150

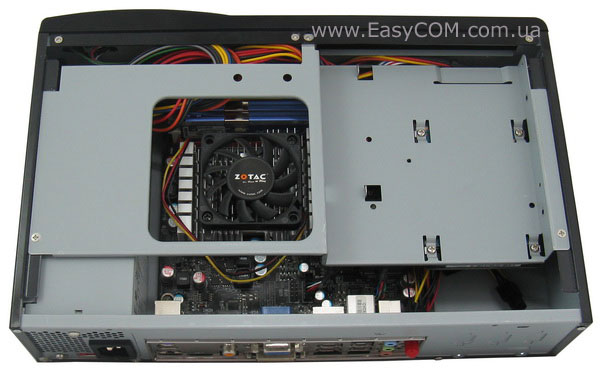

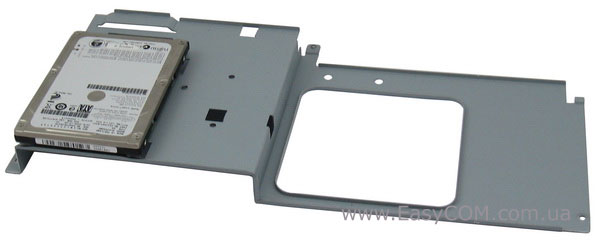

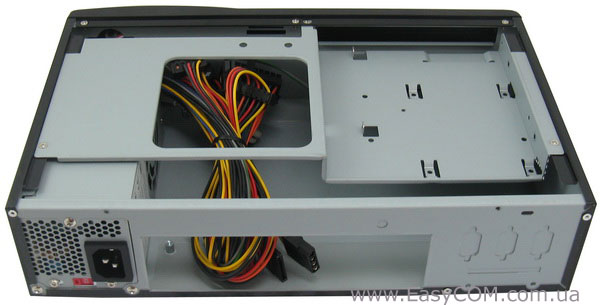

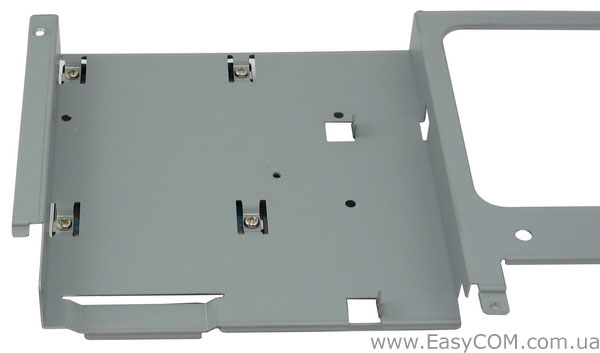

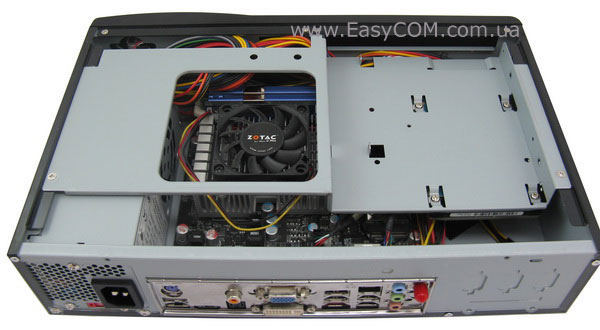

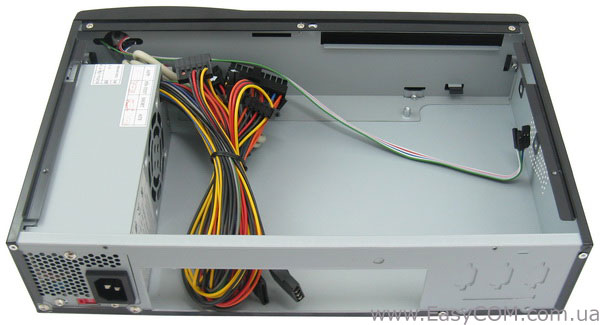

Выкрутив два винта, держащих верхнюю панель, получаем доступ к внутрикорпусному пространству Morex 3388-150. Несмотря на то, что шасси корпуса сделано из стальных листов толщиной всего 0,6 мм, оно обладает достаточной жесткостью. Доступ к нижней части корпуса перекрыт рамкой оригинальной формы для крепления двух 2,5-дюймовых устройств, которая позволяет минимизировать высоту корпуса.  Демонтируем ее, открутив три винта, при помощи которых она крепится к шасси, и пока отложим в сторону. Материнская плата формата Mini-ITX монтируется на металлические подножки, при этом встроенный блок питания расположен справа от площадки под материнскую плату, а слева от нее расположена свободная область для укладки кабелей, если будут использоваться разъемы, расположенные на задней стороне системного блока. Встроенный в блок питания вентилятор, по сути, является единственным активным элементом охлаждения всего системного блока, так как других вентиляторов внутри корпуса не предустановленно.

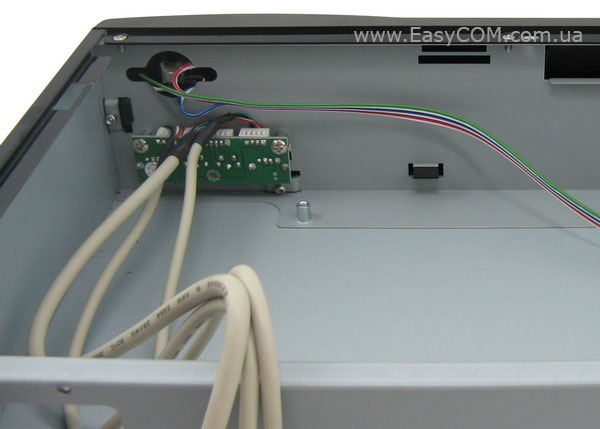

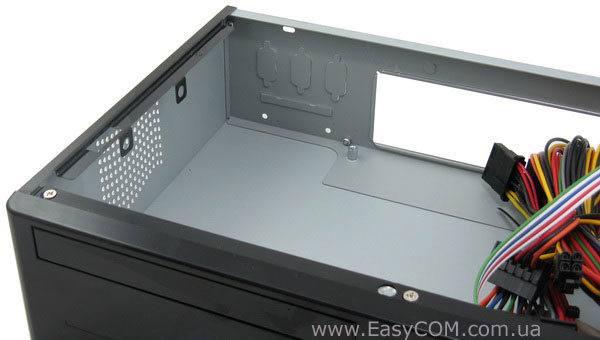

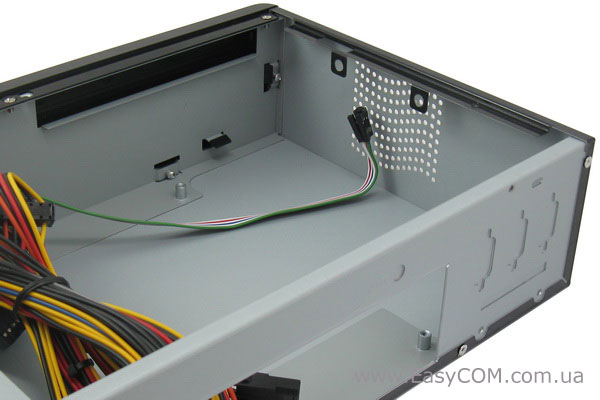

В этой же части корпуса Morex 3388-150 расположено закрытое заглушкой отверстие для установки оптического привода. Передняя панель крепится к шасси на защелках, так что при необходимости ее можно будет легко снять. Две проушины над боковым вентиляционным отверстием, очевидно, предназначены для крепления небольшого вентилятора, который сможет улучшить температурный режим внутри корпуса, забирая воздух за его пределами и доставляя его к вентилятору блока питания, который будет выталкивать нагретый воздух наружу.

Заглушки, которые закрывают отверстия для установки дополнительных интерфейсов, выламываются из корпуса, т.е. не имеют возможности обратного восстановления. Под прямоугольной заглушкой CF CARD SLOT имеются два отверстия для его монтажа. Вообще, наличие всех этих заглушек на корпусе, который явно рассчитан для использования в домашних условиях, не совсем понятно и оправданно. Ответьте на вопрос: а вам для ваших домашних нужд нужен «древний» COM-порт? Логичнее на этом месте шасси было бы видеть, например, вентиляционную решетку с возможностью установки дополнительного вентилятора.

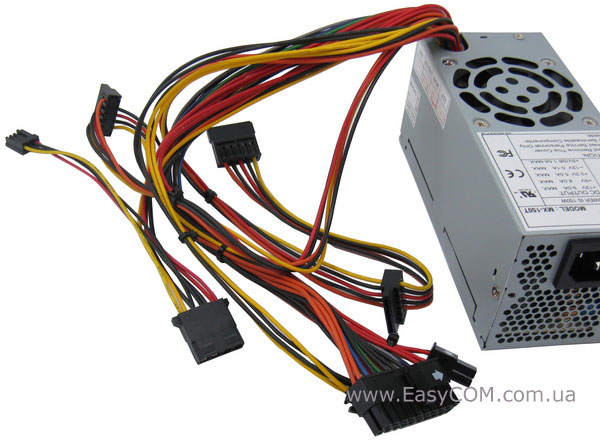

Корпус Morex 3388-150 оснащен компактным блоком питания производства компании MGP. Блок питания имеет встроенный вентилятор, диаметр крыльчатки которого составляет 70 мм, что для корпусов форм-фактора Mini-ITX является внушительным размером с соответствующим уровнем производительности.

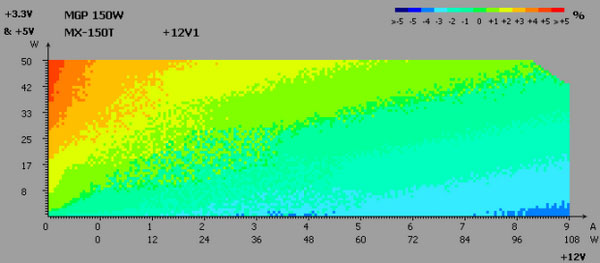

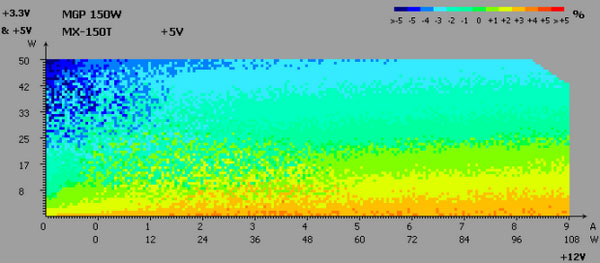

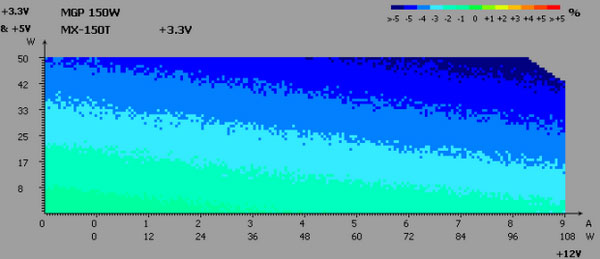

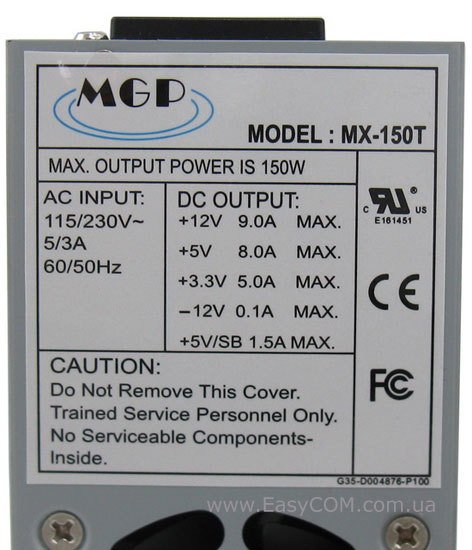

Согласно паспорту блока питания MGP MX-150T, он имеет максимальную мощность 150 Вт, а наиболее востребованная линия 12В обеспечивает мощность до 108 Вт, чего более чем достаточно для потребностей практически всех материнских плат стандарта Mini-ITX. Ниже предлагаем взглянуть на графики измерения кросс нагрузочных характеристик данного блока питания, поскольку данная модель еще не попадала в нашу тестовую лабораторию.
