Обзор и тестирование компактных корпусов MOREX 6610 и 6600

Далеко не каждый пользователь, желающий собрать домашнюю, но компактную систему класса «мультимедиа», удовлетворится возможностями ультракомпактных корпусов, функциональные возможности которых обыкновенно ограничены одним отсеком для крепления жесткого диска. Каждая из двух рассматриваемых сегодня модификаций одного корпусного шасси способна удовлетворить потребности данной категории потребителей, так как располагает возможностью установки существенно большего количества накопителей и несколькими дополнительными оригинальными функциями. Что ж, давайте выясним, на что способны компактные корпуса MOREX 6610 и MOREX 6600 в плане создания высокофункциональных домашних медиа-систем. Начнем, как обычно, с рассмотрения упаковки и комплектации решений.



MOREX 6610

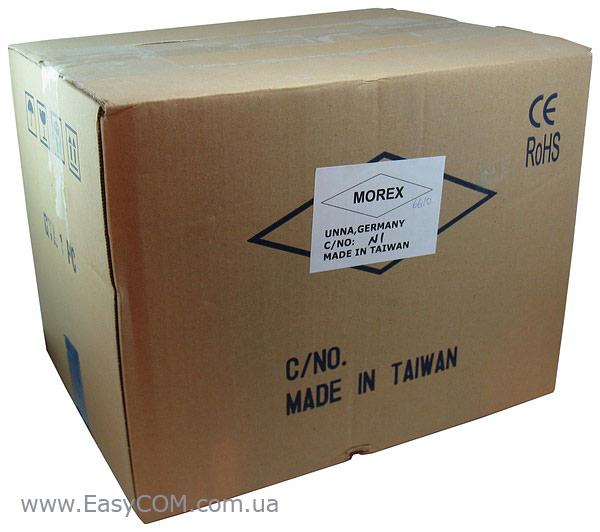

Каждый из рассматриваемых корпусов упакован в ничем не примечательную картонную коробку средних размеров.

MOREX 6610

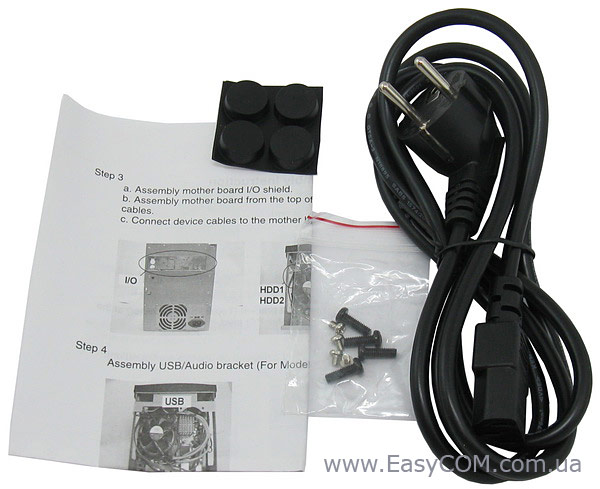

Вместе с каждым корпусом поставляется:

  • инструкция по сборке;
  • шнур к блоку питания;
  • набор крепежных винтов;
  • резиновые самоклеящиеся ножки под корпус.

Всё необходимое для сборки системы внутри корпуса в комплектации рассматриваемых решений присутствует. Наличие иллюстрированной инструкции по сборке позволит быстрее разобраться с процедурой сборки и вариантами установки накопителей, так как корпуса имеют довольно замысловатую конструкцию.

Производитель

MOREX

Модель

MOREX 6610

MOREX 6600

Типоразмер корпуса

Mini-ITX

Поддерживаемые форм-факторы материнских плат

Mini-ITX

Цвет

Чёрный

Блок питания

Встроенный 250 Вт производства Enhance Electronics

Отсеки 5,25 дюйма

1 посадочное место для 5,25'' устройств;

Отсеки 3,5 дюйма

3,5" внешние x 1

3,5" внутренние x 2

3,5" внутренние x 3

Слоты для карт расширения

1 x низкопрофильный
1 x полноразмерный (требуется Riser Card, опция)

Разъёмы на лицевой панели

2 x USB 2.0
Audio
MIC port

-

Разъёмы на задней панели

2 x типа COM порт

Вентиляторы

-

Материал

Шасси: сталь толщиной 0,8 мм
Корпус: сталь, пластик

Размеры корпуса, мм

258 х 194 х 190

Вес (нетто), кг

N/A

Сайт производителя

http://www.morex.com.tw/

Различия между двумя рассматриваемыми корпусами сводятся к дизайну передней панели - у модели MOREX 6600 она лишена каких-либо интерфейсных разъемов и выхода для 3,5" устройства. Во всем остальном конструктивно обе модели совершенно идентичны.

Внешний вид

MOREX 6610

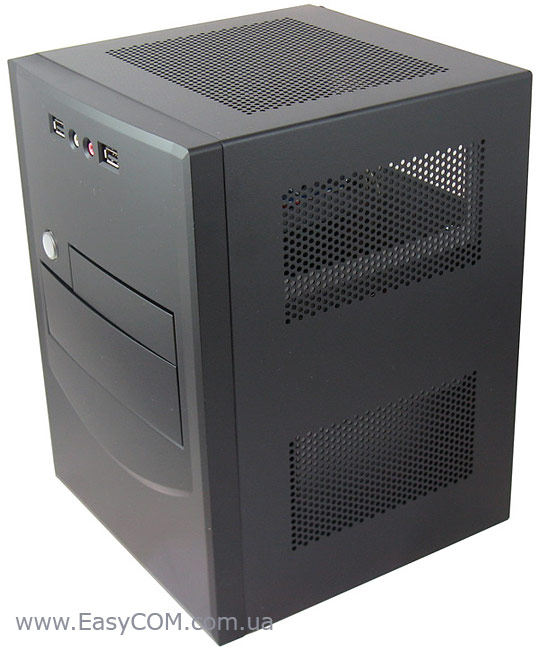

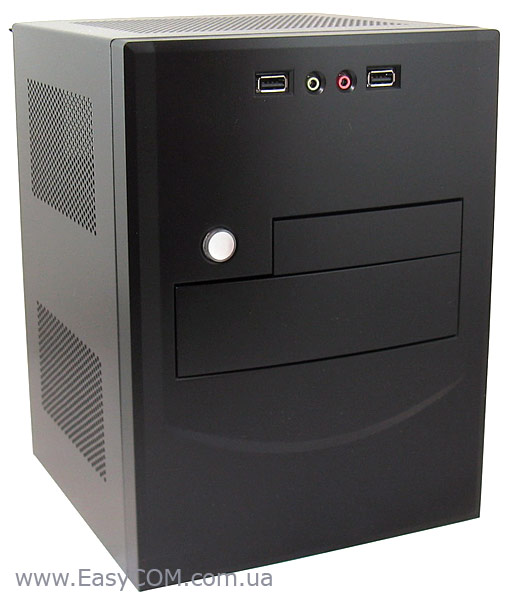

MOREX 6610 имеет более универсальное исполнение лицевой панели.

MOREX 6610

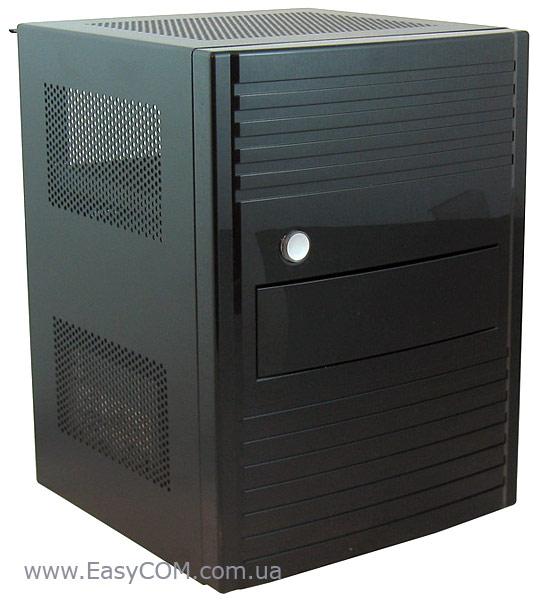

На лицевой панели MOREX 6600 расположена только кнопка включения системы.

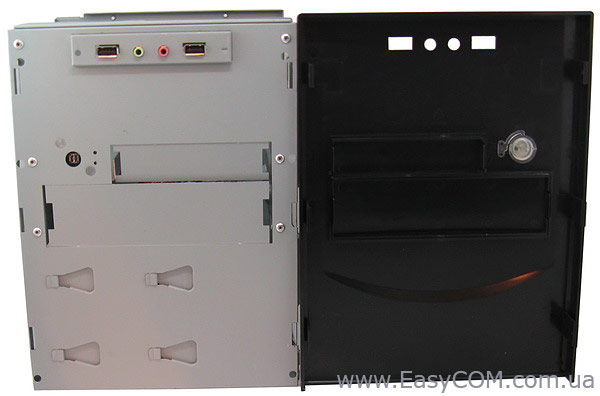

Оба корпуса отличаются качественной сборкой и покраской, что является стандартом для продуктов компании Morex. Модель MOREX 6610 имеет более универсальное исполнение лицевой панели – на ней можно получить доступ к двум портам USB и двум стандартным аудио разъемам, кроме того данная модель помимо отсека 5,25'' имеет возможность установки внешнего 3,5'' устройства, в то время, как MOREX 6600 таких возможностей лишена. Лицевая панель MOREX 6600 глянцевая, на ней расположена только кнопка включения системы, в которую встроен светодиод синего цвета, подсвечивающий ее по контуру.

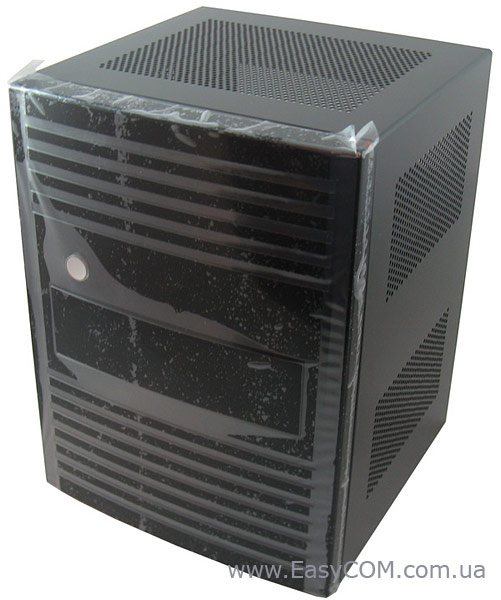

Так как MOREX 6600 оснащена глянцевой лицевой панелью, малоустойчивой к механическим повреждениям и отпечаткам пальцев, производитель заботливо покрывает ее целлофановой пленкой, защищающей панель во время транспортировки корпуса. Поскольку различия между рассматриваемыми корпусами на этом заканчиваются, далее продолжим рассматривать конструкцию и возможности обоих решений на примере базовой модели MOREX 6610.

Верхняя П-образная крышка корпуса MOREX 6610 имеет перфорированные вставки со всех трех сторон, что должно способствовать улучшению вентиляции компонентов системы.

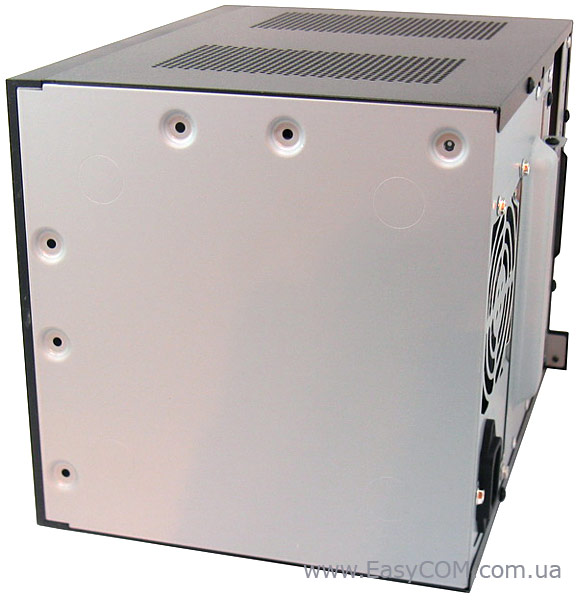

Днище корпуса также выполнено довольно аккуратно, четыре круглые области, куда необходимо приклеивать идущие в комплекте ножки, намечены во время производства.

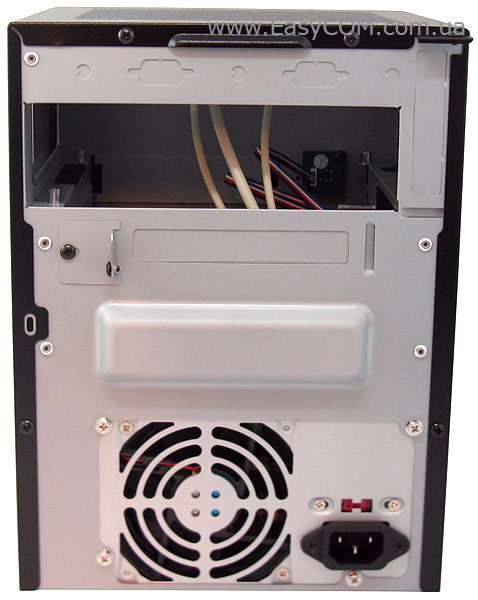

На задней стороне MOREX 6610 расположено отверстие для интерфейсной панели материнской платы. Здесь же есть два отверстия для вывода карт расширения – первое предоставляет возможность использовать вместе с материнской платой низкопрофильную карту расширения (например, видеокарту), а второе позволят устанавливать полноразмерную, однако для этого требуется специальное устройство Riser Card, разворачивающее карту расширения в плоскость материнской платы, которое не поставляется вместе с корпусом. Кроме того, на задней панели корпуса расположена выходная часть встроенного блока питания с вентиляционной решеткой, переключателем напряжения и разъемом для подключения сетевого кабеля.

Внутреннее устройство

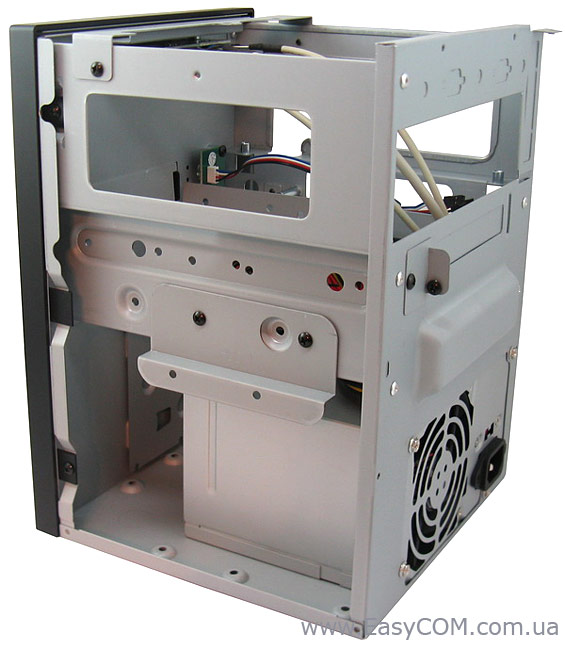

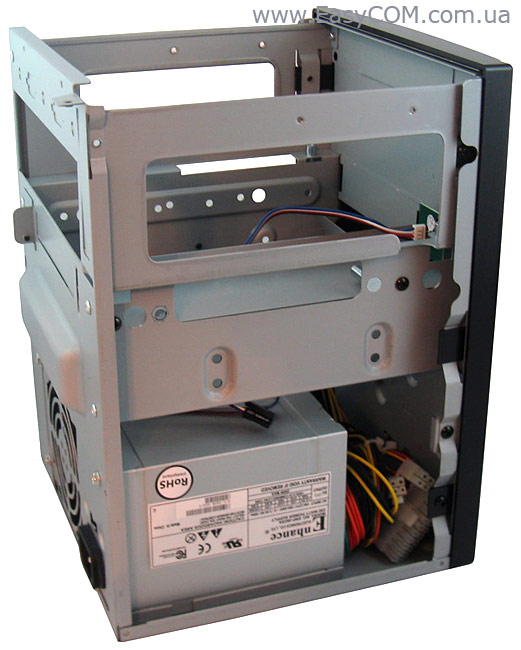

Шасси корпуса MOREX 6610 выполнено из качественно обработанных стальных деталей, толщиной 0,8 мм и отличается довольно оригинальной башенной конструкцией, которую мы условно разделим на два яруса. Нижний содержит блок питания, а также предоставляет возможность установки двух 3,5-дюймовых накопителей.

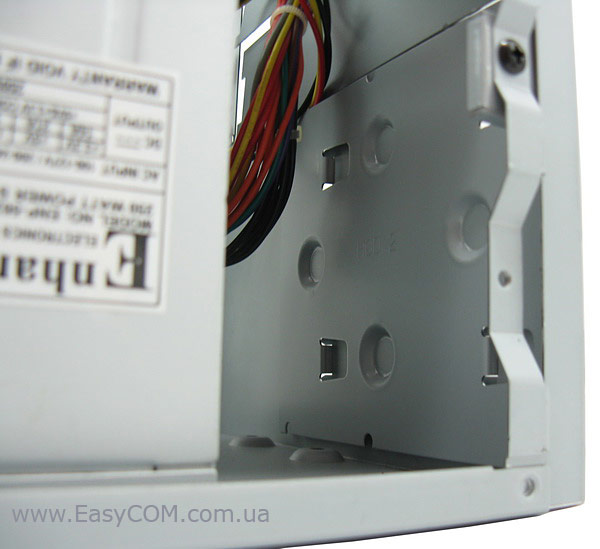

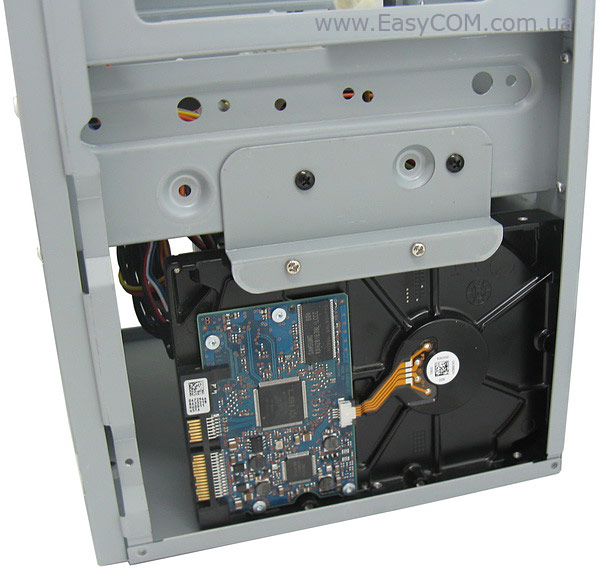

В данной части корпуса накопитель можно закрепить непосредственно к шасси, при этом не исключено возникновение некоторой вибрации, так как накопитель закрепляется в данном случае только с одной стороны.

Также жесткий диск можно крепить на оригинальную съемную рамку, извлечь которую можно открутив всего лишь один винт.

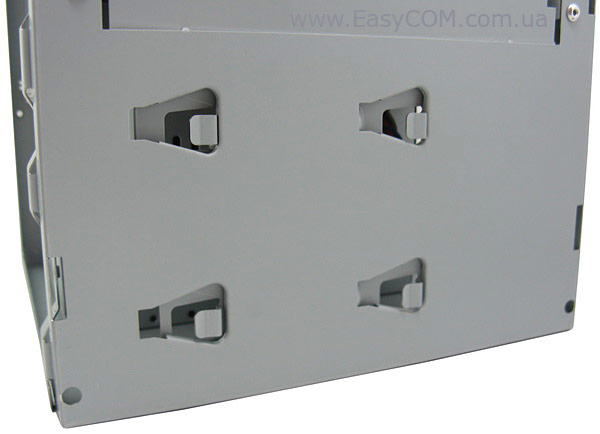

Помимо винта рамка фиксируется внутри корпуса при помощи четырех «лапок», которые вставлены в пазы на передней стенке шасси, поэтому для демонтажа рамку необходимо подать сначала внутрь корпуса, для того, чтобы лапки вышли из пазов.

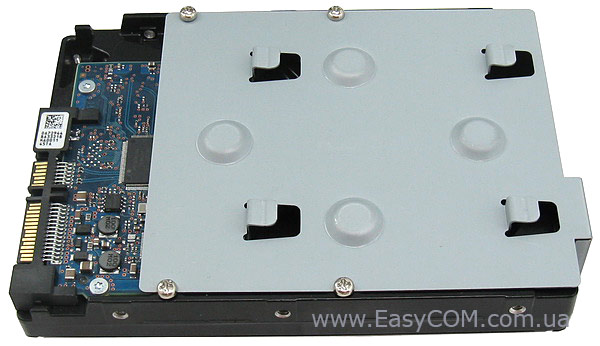

На самой рамке накопитель надежно закрепляется на четырех винтах.

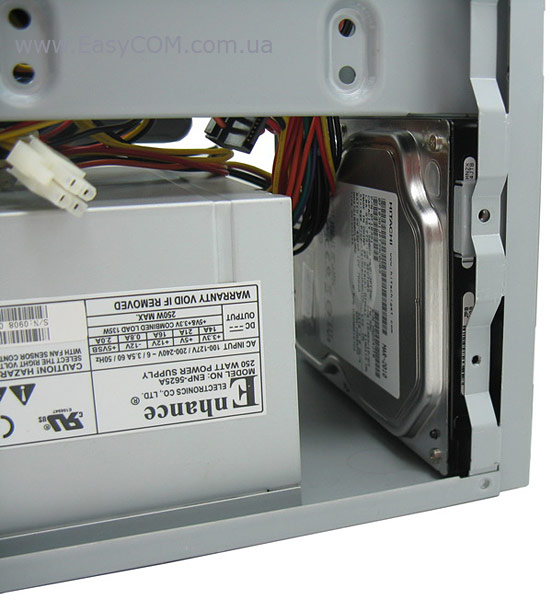

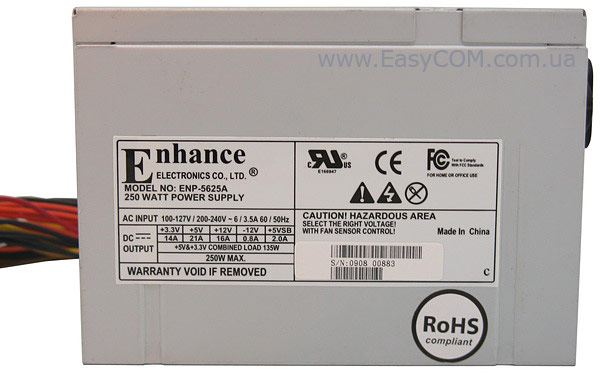

Корпус MOREX 6610 базово оснащается встроенным блоком питания Enhance Electronics ENP-5625A с пиковой мощностью 250 Вт. По сути, мощности такого блока питания окажется вполне достаточно для практически любой конфигурации системы, основанной на материнской плате Mini-ITX, кроме, разве что, высокопроизводительной игровой.

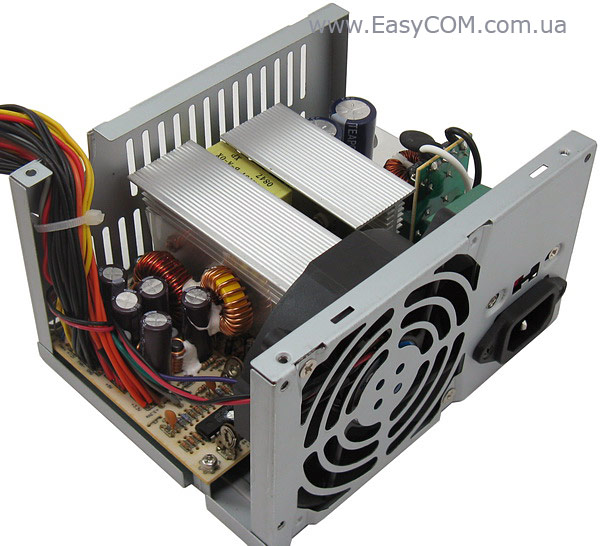

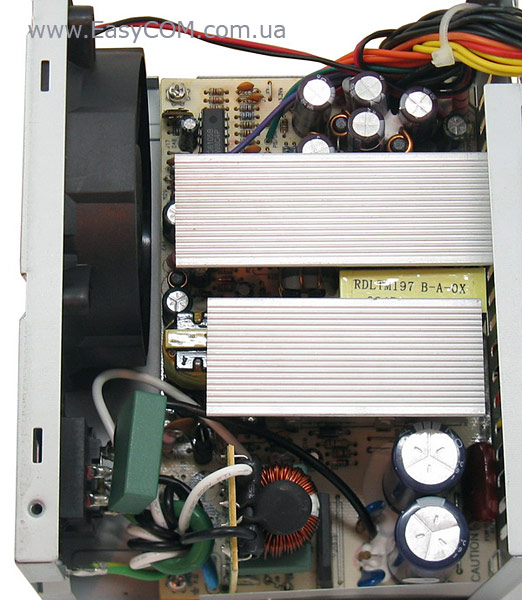

БП Enhance Electronics ENP-5625A выполнен на одностороннем типе PCB, «начинка» которого охлаждается 80 мм вентилятором. Скорость вращения вентилятора автоматически регулируется в зависимости от нагрева блока питания, поэтому при малой нагрузке он работает очень тихо. Выделяющаяся энергия рассеивается с помощью двух хорошо оребренных алюминиевых радиаторов, расходящихся в верхней части.

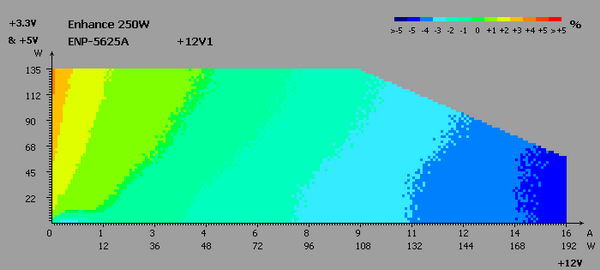

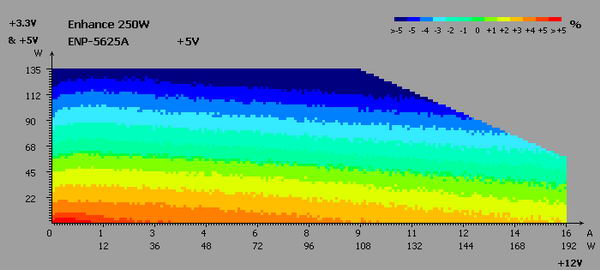

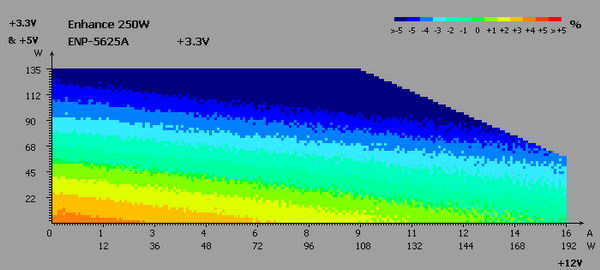

Приведенные графики измерения кросс-нагрузочных характеристик данного блока питания, демонстрируют, что возможности Enhance Electronics ENP-5625A находятся на уровне типичных массовых решений, выполняющих свою работу на приемлемом уровне, но не более того. Так, напряжение на линии +12В отклонялось в пределах от -5 до +4%, что в общем то является неплохим показателем и укладывается в нормы, а вот на линиях +3,3В и +5В наблюдаются более заметные колебания - от самой нижней границы допустимых значений до +5%.

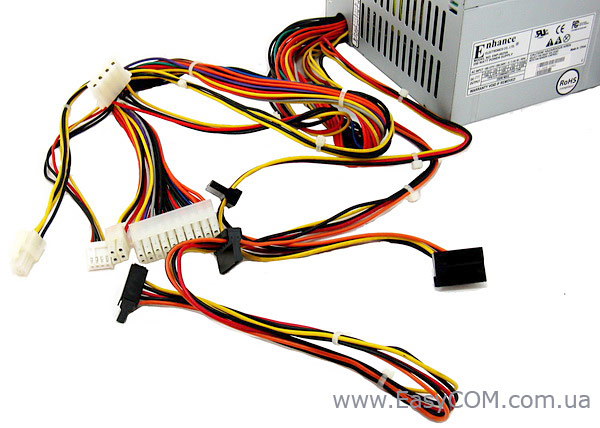

Набор кабелей блока питания Enhance Electronics ENP-5625A выглядит следующим образом:

  • кабель питания материнской платы с 20+4-контактным разборным разъемом;
  • кабель питания процессора с 4-контактным разъемом;
  • 2 x кабеля питания с двумя разъемами SATA каждый;
  • кабель питания с разъемом Molex и FDD.

Все необходимые кабели и разъемы для сборки системы в корпусе MOREX 6610, максимально используя его функциональные возможности, присутствуют.

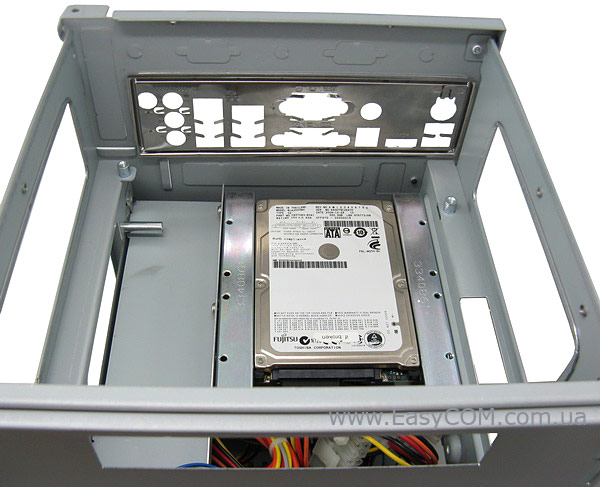

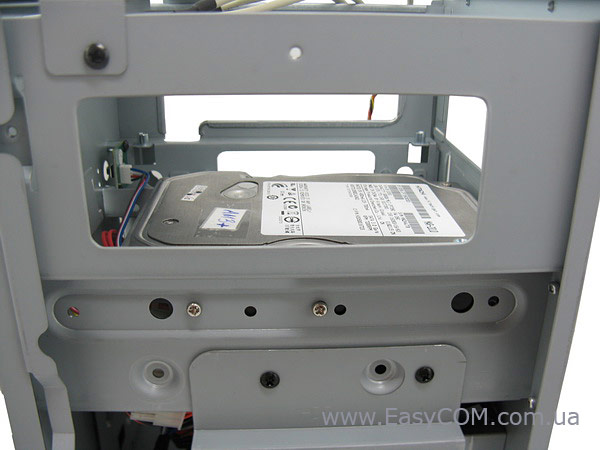

Переходим к «верхнему ярусу» рассматриваемого решения. Здесь, в верхней части корпуса, монтируется сама материнская плата, а ниже предусмотрена площадка для 3,5'' или 2,5'' устройства, имеющая выход на лицевую панель корпуса (напомним, модель MOREX 6600 лишена такого выхода). Еще ниже располагается отсек, предназначенный для установки 5,25-дюймового привода. Обращаем внимание, что при установке накопителя в данном месте, в некоторых случаях возможность установки полноразмерной карты расширения (при наличии соответствующего оборудования) может быть затруднена.

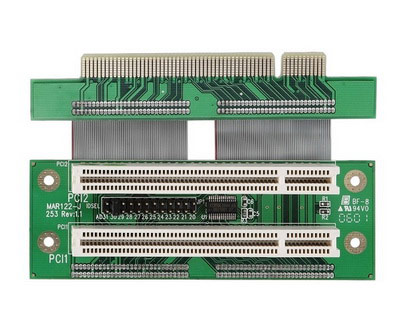

Полноразмерная карта расширения может быть установлена в рассматриваемый корпус при помощи так называемой Riser Card. Данный аксессуар выпускается в версиях PCI или PCI-E, наличие совместимых с данной моделью корпуса Riser Card необходимо уточнять у поставщика (продавца) корпуса.

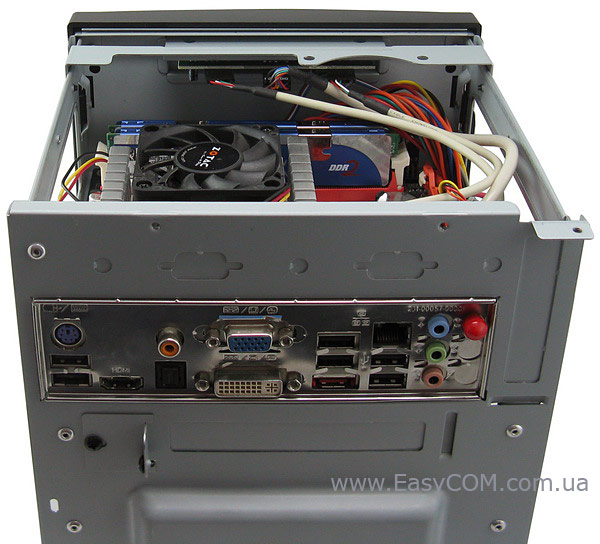

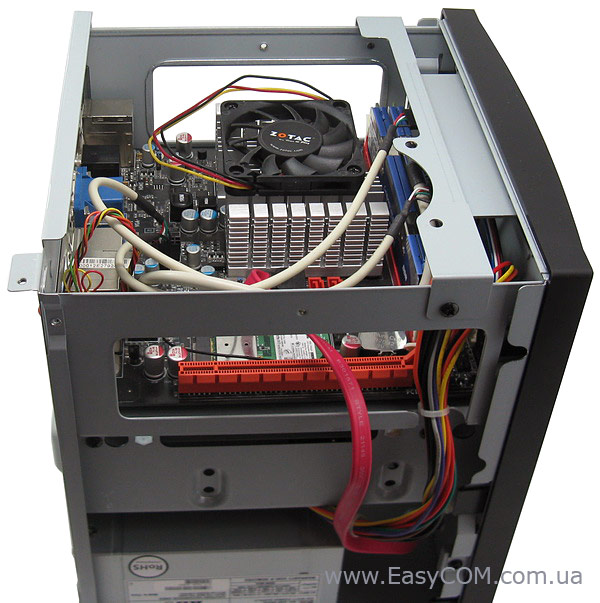

Установка материнской платы и финальная сборка системы в корпусе MOREX 6610 затруднений не вызывают. Высота корпуса позволяет установить материнскую плату с достаточно габаритной системой охлаждения, что будет полезным в случае созданий мощных, требовательных к хорошему уровню охлаждения конфигураций. Кабели блока питания и жестких дисков проводятся в нижнюю часть корпуса через боковые отверстия шасси, причем для проводки толстого кабеля питания материнской платы в площадке, на которой установлена материнская плата, предусмотрен специальный вырез – кабель не будет упираться в боковую стенку корпуса.
