Обзор и тестирование корпусов Morex T3410 и T3420

29-08-2013

В настоящем обзоре мы продолжим знакомство с продукцией компании Morex на примере двух решений: Morex T3410 и T3420, выполненных в форм-факторе mini-ITX. Отличия между корпусами сосредоточены на передней панели, а в остальном - это идентичные компактные модели, которые предназначены для сборки небольших ПК, например, HTPC или тонких клиентов. Давайте рассмотрим эти корпуса внимательней и попробуем определить, достойны ли они занять место на вашем столе. Начнем с таблицы спецификации корпуса Morex T3410.

Производитель

Morex

Модель

3410

Типоразмер корпуса

Mini-ITX

Поддерживаемые форм-факторы материнских плат

Mini-ITX

Цвет

Чёрный

Отсеки 2,5 дюйма

1 посадочное место для 2,5” устройств

Слоты для карт расширения

-

Разъёмы на лицевой панели

2 x USB 2.0

1 х 3,5 мм mini-jack аудиовыход
1 х 3,5 мм mini-jack микрофонный вход

Вентиляторы

-

Материал

Шасси: сталь толщиной 0,6 мм
Корпус: пластик

Размеры корпуса, мм

233 х 64 х 207,5

Вес (нетто), кг

N/A

Сайт производителя

Morex



Все цены на Morex+T3410-60

Производитель не предоставил информацию о массе корпуса, но из-за скромных габаритов и толщины стенки шасси 0,6 мм она не может быть большой. Что же касается модели Morex T3420, то все сказанное в таблице справедливо и для нее, разница лишь в расположении внешних разъемов.

Упаковка и комплектация

Morex T3410 T3420

Модель Morex T3410 была упакована в небольшую коробку из гофрокартона без каких-либо опознавательных знаков, а ее наименование было написано на боковой стороне коробки маркером.

Morex T3410 T3420

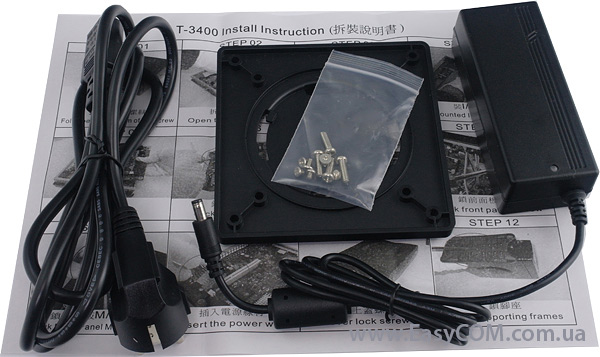

Помимо самого корпуса в коробке мы обнаружили следующее:

  • пластиковую крепежную пластину;
  • внешний блок питания;
  • кабель к блоку питания;
  • набор крепежных винтов;
  • инструкция по сборке.

В комплекте поставки имеется все необходимое для установки материнской платы и подготовки системного блока к эксплуатации.

Внешний вид

Morex T3410 T3420

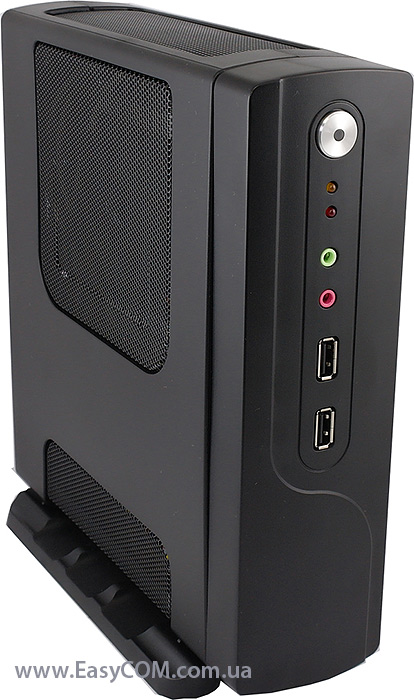

Корпус Morex T3410 полностью окрашен в черный цвет, без каких-либо цветных вставок. Хоть пластик и имеет матовое покрытие, но он успешно собирает отпечатки пальцев, которые весьма заметны.

Morex T3410 T3420

Отметим, что Morex T3410 отличается довольно высоким качеством сборки и покраски. Для пассивного охлаждения на корпусе присутствуют перфорированные области сверху и на левой боковой грани. А вот элементов активного охлаждения из-за компактных размеров не предусмотрено, что положительно скажется на создаваемом уровне шума, но возможно негативно отобразится на температурном режиме. Это мы проверим это в советующем разделе.

Тестируемая модель может иметь как горизонтальную, так и вертикальную ориентацию в пространстве. Для устойчивости корпуса в вертикальном положении в комплекте прилагается пластиковая подставка, но на ней, к сожалению, нет резиновых ножек, которые не позволяли бы корпусу скользить. Нельзя сказать, что отсутствие этих ножек критично, но все же с ними было бы значительно лучше.

Morex T3410 T3420

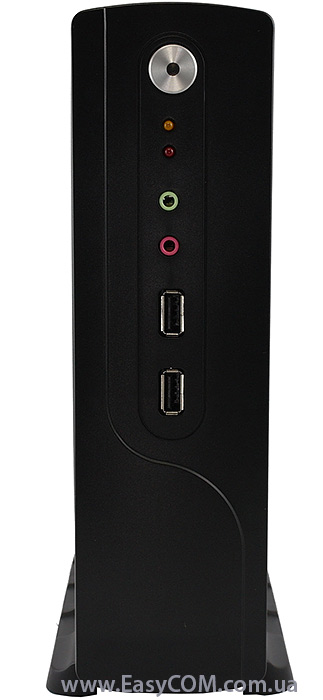

Лицевую панель можно демонтировать, открутив два винта, причем это необходимо делать для удобства монтажа материнской платы и подключения всех проводов, что связано с теснотой внутри корпуса. На саму переднюю стенку выведены два порта USB 2.0 и два аудиоразъема, кроме того, на ней расположены три светодиода. Красный является индикатором работы жесткого диска, желтый – индикатором сетевого подключения, а синий (внутри кнопки включения) – сигнализирует о работе ПК. Из элементов управления доступна лишь одна кнопка – кнопка включения, а вот кнопка сброса (reset) не предусмотрена. В этом нет ничего страшного, т.к. в большинстве случаев можно отправить компьютер на перезагрузку программными методами.

Morex T3410 T3420

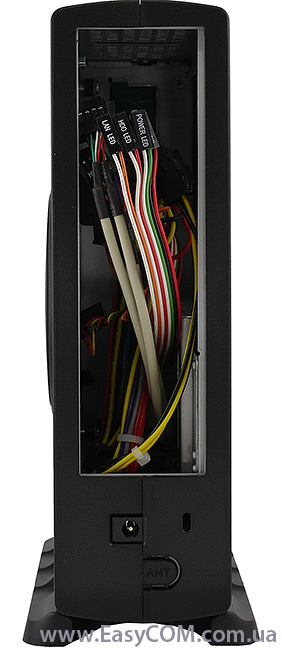

Большую часть пространства тыльной стороны рассматриваемого корпуса занимает отверстие для интерфейсной панели материнской платы, здесь же находится разъем для подключения внешнего блока питания. Дизайн корпуса хорошо продуман, нет ничего лишнего, все строго функционально.

Внутреннее устройство

Morex T3410 T3420

Разобрать корпус совсем несложно. Для этого необходимо снять левую боковую панель, после чего становятся доступными винты, удерживающие правую боковую стенку.

Morex T3410 T3420

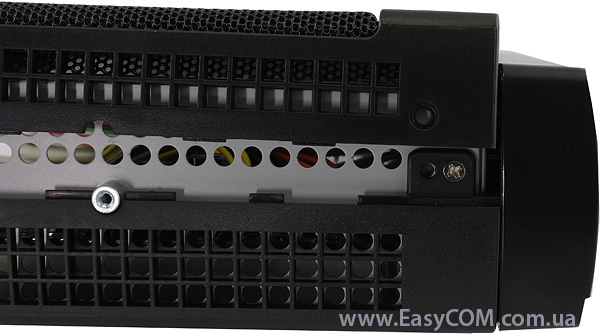

Материнская плата формата Mini-ITX монтируется внутри шасси на специальных выступах. Толщина стенок шасси составляет 0,6 мм, при этом отметим, что обработка кромок и углов стенок выполнена на высоком уровне, что позволит избежать порезов об острые углы или края при монтаже системы.

Morex T3410 T3420

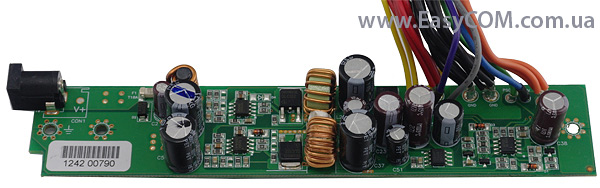

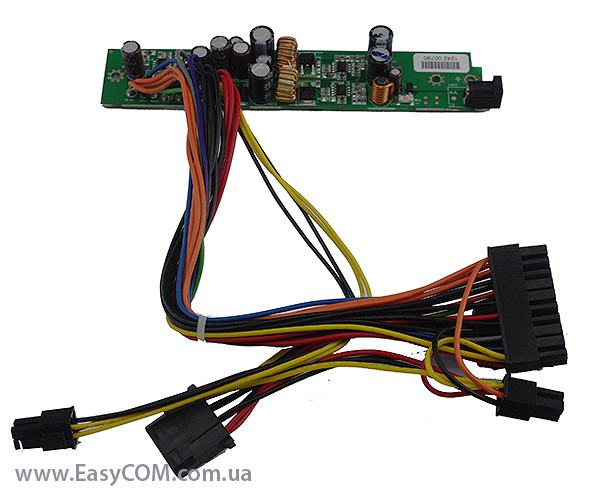

Для экономии места внутри корпуса блок питания был разделен на две части: внутреннюю и внешнюю. Первая представляет собой небольшую печатную плату, на которой находятся преобразователи напряжения питания. Компоновка элементов стандартная, и аналогичное решение можно увидеть в конкурентных моделях.

Morex T3410 T3420

Внутренние разъемы представлены разборным 24-контактным ATX коннектором и двумя кабелями питания для накопителей (стандартный периферийный и SATA). Для аккуратной укладки проводов они стянуты в жгуты с помощью пластиковых стяжек.

Morex T3410 T3420

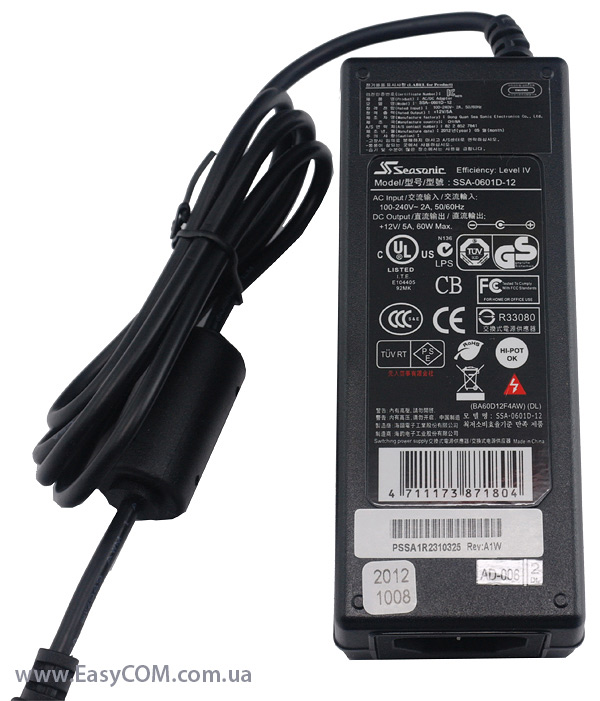

Внешний блок питания производства известной компании Sea Sonic. Он обладает паспортной мощностью 60 Вт и способен выдать ток 5А по линии +12В. Мощности такого блока питания будет вполне достаточно для систем, основанных на NVIDIA ION с процессорами Intel Atom / Celeron или же для платформы AMD Brazos. В любом случае потребление таких решений не превысит 40 Вт.

Morex T3410 T3420

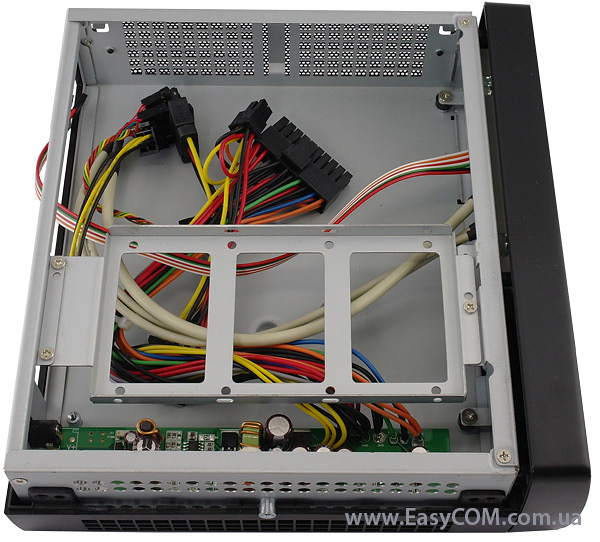

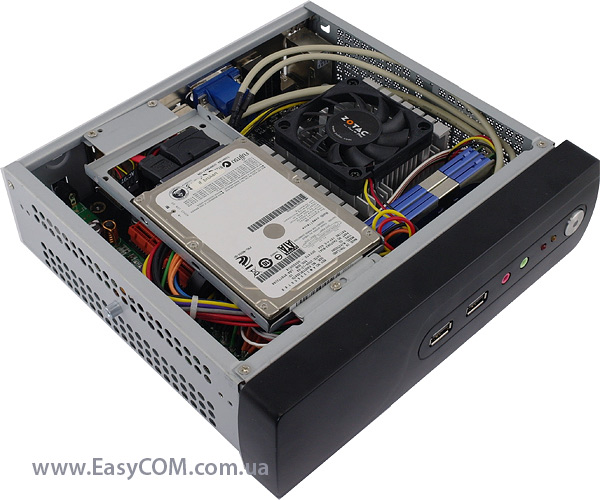

Для монтажа материнской платы в корпус Morex T3410 сначала необходимо демонтировать посадочное место для накопителя, которое крепится к шасси на винтах. Хорошо видно, что с установленной материнской платой внутри почти полностью исчезает свободное пространство, поэтому для наиболее удобной организации все провода лучше уложить по периметру корпуса.

Morex T3410 T3420

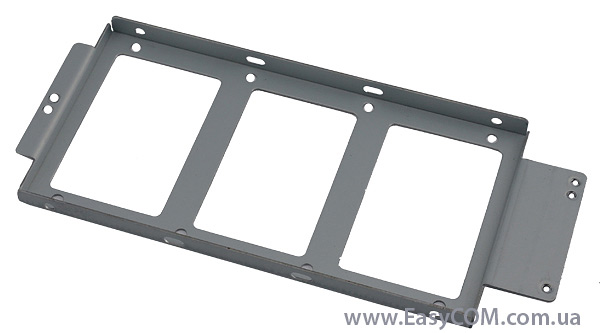

Размеры рамки позволяют установить лишь один 2,5-дюймовый накопитель. Объемы устройств данного форм-фактора уже достигают 2-х ТБ, но если этого будет мало, то всегда можно воспользоваться внешним хранилищем.

Morex T3410 T3420

Отметим, что корпус Morex T3410 обладает очень скромными габаритами, в том числе и в глубину, поэтому при выборе системы охлаждения необходимо заранее удостовериться в совместимости ее размеров. В нашем случае с материнской платой ZOTAC IONITX-F-E никаких трудностей не возникло, но при использовании более мощной системы охлаждения они не исключены.

Модель Morex T3420

Morex T3410 T3420

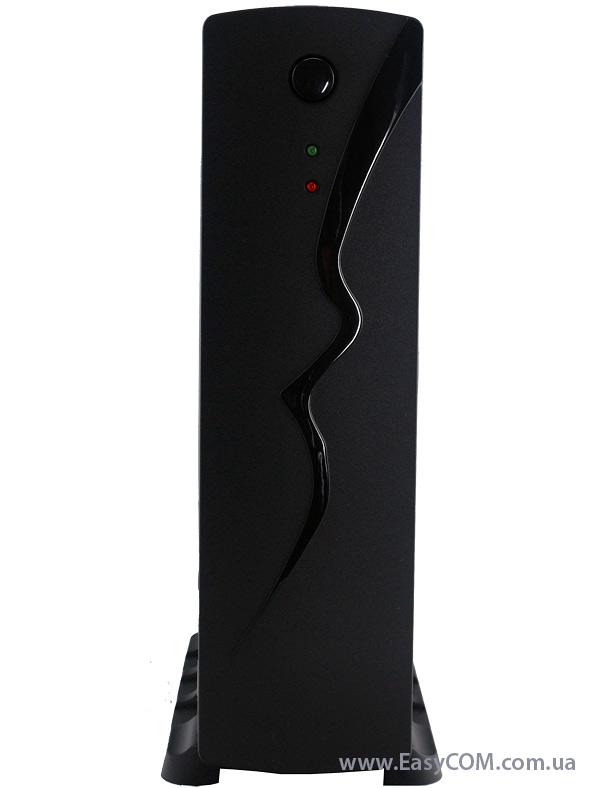

Модификация Morex T3420 по комплектации, габаритам и дизайну полностью соответствует рассмотренной выше модели. Основное и единственное отличие от корпуса Morex T3410 – это передняя панель. В этом варианте на ней отсутствуют какие-либо порты ввода/ввода, поскольку они переместились на боковую грань. Также отсутствует индикатор сетевого подключения: красный светодиот сигнализирует о работе накопителя, а зеленый – о функционировании системы в целом.

Morex T3410 T3420

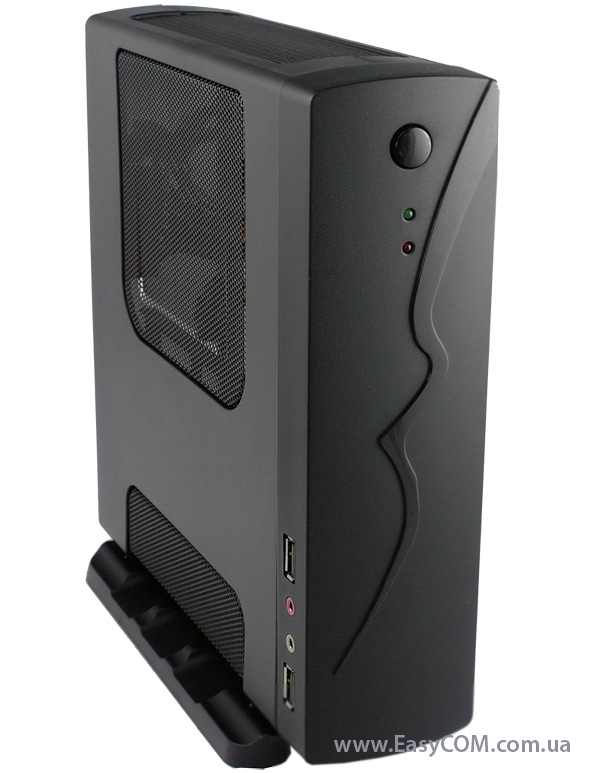

Как и рассмотренная выше модель, Morex T3420 отличается высоким качеством покраски и сборки. При этом использован аналогичный пластик, который также хорошо собирает отпечатки пальцев.

Morex T3410 T3420

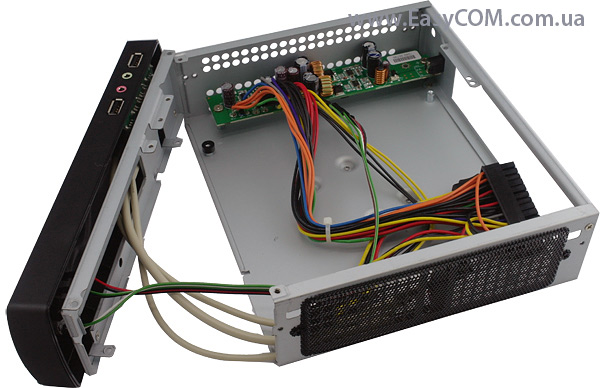

Внутренняя организация корпуса полностью идентична рассмотренной ранее модели, поэтому сразу же перейдем к тестированию.

Тестирование

В процессе тестирования мы использовали следующее оборудование:

Материнская плата

ZOTAC IONITX-F-E (NVIDIA ION, Intel Atom N330, mini-ITX)

Оперативная память

2х DDR2-1200 @800 1024 МБ Kingston PC9600

Жесткий диск

Fujitsu MJA2500BH, 500 ГБ, SATA-300

Morex T3410 T3420

Morex T3410 T3420

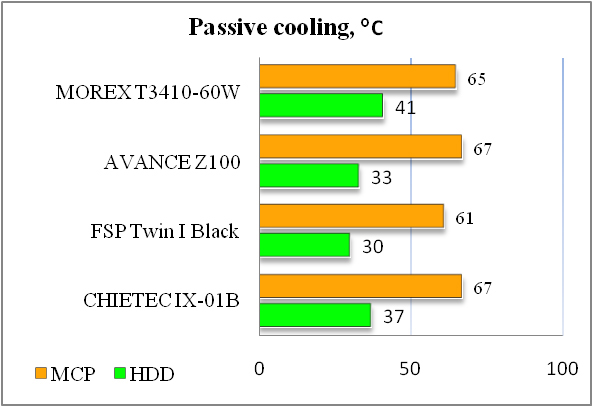

При использовании пассивной схемы охлаждения рассматриваемый корпус находится примерно на одном уровне с другими участниками теста. Хотя температура в зоне HDD и заметно выше, чем у лидера, , но, в любом случае, отмечаем довольно комфортные температуры в зонах размещения ключевых компонентов. А вот в активном режиме охлаждения температура в корпусе заметно снижается, что говорит о хорошо продуманной системе вентиляции.

Выводы

Подводя итог нашего тестирования двух корпусов компании Morex, скажем, что на наш взгляд рассмотренные модели обладают достаточно высоким уровнем исполнения и привлекательным лаконичным дизайном, что делает корпуса Morex T3410 и T3420 уместными практически в любой среде – будь то рабочее место, домашний сервер или HTPC. Как вариант, можно их использовать и для построения основного домашнего компьютера, но при этом необходимо помнить о том, что корпуса не допускают установку видеокарт и высокопроизводительных решений в целом. В остальном – это отличные добротные модели, которые будут полезны во многих случаях.

Достоинства:

  • качественное исполнение корпуса и шасси;
  • приятный дизайн;
  • очень скромные габариты;
  • возможность как горизонтальной, так и вертикальной установки;
  • качественный внешний блок питания производства SeaSonic;
  • наличие перфорированных поверхностей.

Особенности:

  • компактные размеры корпуса накладывают свои ограничения на используемые компоненты внутри системы.


Автор: Александр Корниенко

Выражаем благодарность компании Syntex, дистрибьютору продукции MOREX, за предоставленный для тестирования корпус.

Выражаем благодарность компаниям Kingston и ZOTAC за предоставленное для тестового стенда оборудование.
