Обзор и тестирование внешней панели Thermaltake ExtremeSpeed 3.0

Интерфейс USB 3.0 шаг за шагом прокрался в жизнь рядового пользователя ПК. Теперь многие просто не представляют себе, как можно жить без столь высокоскоростного разъема. Ведь с его помощью флэшки и внешние жесткие диски были избавлены от «бутылочного горлышка» в виде предшественника USB 2.0 с небольшой по современным меркам теоретической пропускной способностью в 480 Мбит/с. Конечно, не все пользователи уже успели насладиться преимуществом использования USB 3.0, и это вполне можно понять, так как до недавних пор далеко не все материнские платы и лэптопы оснащались данным разъемом. Теперь же его применение можно видеть и в бюджетных десктопных решениях, основанных на наиболее доступных чипсетах AMD A68H и Intel H81. Но если вы следите за рынком материнских плат, то наверняка заметили, что часто бюджетные варианты не имеют внутренней колодки для подключения разъемов USB 3.0 на лицевой панели. Из-за этого пользователь вынужден выбирать: или использовать фронтальные быстродоступные порты USB 2.0, либо испытывать неудобства при подключении устройств к высокоскоростным разъемам на тыльной панели.

С другой стороны, не все новые корпуса оснащены фронтальными портами стандарта USB 3.0. Тем более что многие пользователи при обновлении конфигурации не хотят избавляться от уже полюбившегося старого корпуса. Поэтому, при наличии соответствующей материнской платы, покупатель ищет возможность реализации высокоскоростных портов на фронтальной панели системного блока другим способом.

Thermaltake ExtremeSpeed 3.0

Например, фронтальные порты можно вывести с помощью реобасов или кард-ридеров, оснащенных соответствующими разъемами USB 3.0. Или же можно воспользоваться внешней панелью Thermaltake ExtremeSpeed 3.0, которая и попала к нам на тестирование. Ее особенностью является тот факт, что разъемы USB 3.0 подключаются не к внутренней колодке на системной плате, а к портам на тыльной панели. Таким образом, даже доступные модели материнских плат можно использовать соответствующим способом.

Еще одной приятной особенностью данного решения, а для некоторых и главной причиной его выбора, является наличие разъема для установки 2,5-дюймовых устройств (HDD и SSD). Таким образом, вы можете легко и просто использовать на компьютере носитель с собственными данными и ОС, а со временем извлекать накопитель для установки в лэптоп, применения в другом ПК, передачи сотруднику, хранения в сейфе и т.п. Давайте теперь перейдем к практике и более подробно рассмотрим, каким именно образом реализован функционал тестируемого устройства.

Спецификация

Производитель и модель

Thermaltake ExtremeSpeed 3.0
(AC0018)

Формат отсека для установки панели, дюймов

3,5

Форм-фактор поддерживаемых внутренних устройств, дюймов

2,5

Интерфейсы поддерживаемых устройств

SATA 3.0, 2.0, 1.0

USB 3.0

Кабель питания

4-контактный

Материал

SECC-сталь

Цвет

Черный

Размеры, мм

126 х 101 х 25

Вес, г

293

Сайт производителя

Thermaltake
Страница продукта

Внешний вид и упаковка

Thermaltake ExtremeSpeed 3.0

Новинка поставляется в картонной коробке, выполненной в темных тонах и способной похвастать хорошим информационным наполнением. Так, лицевая ее сторона дает общее представление о находящемся внутри устройстве благодаря нанесенному на ней изображению. Кроме того, здесь можно обнаружить название панели (Thermaltake ExtremeSpeed 3.0), указание используемых интерфейсов (два USB 3.0 с пропускной способностью до 5 Гбит/с), типа поддерживаемых носителей (2,5-дюймовый SATA-накопитель) и требования к корпусу (наличие свободного внешнего 3,5-дюймового отсека).

Thermaltake ExtremeSpeed 3.0

На обратной стороне упаковки содержится та же информация на 12-ти языках, в числе которых и русский. Кроме того, здесь приведена достаточно подробная таблица спецификации, а также указано место производства устройства (Китай).

Thermaltake ExtremeSpeed 3.0

Thermaltake ExtremeSpeed 3.0

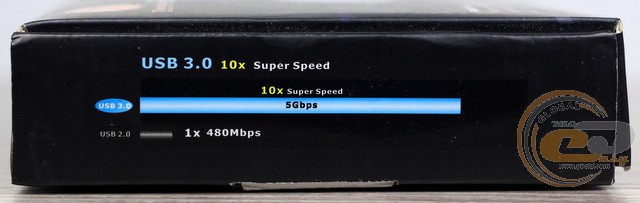

Одна из боковин коробки демонстрирует нам 10-кратное преимущество в пропускной способности интерфейса USB 3.0 по сравнению с его предшественником в лице USB 2.0. Вторая же информирует о наличии LED-индикатора режимов работы накопителя, а также о типах кабелей, используемых для подключения панели.

Thermaltake ExtremeSpeed 3.0

Thermaltake ExtremeSpeed 3.0

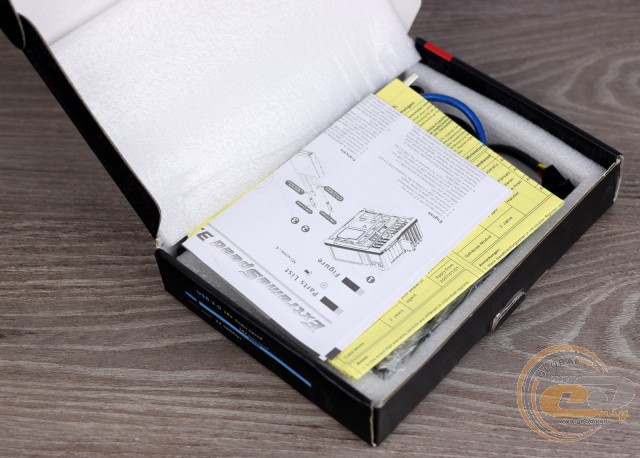

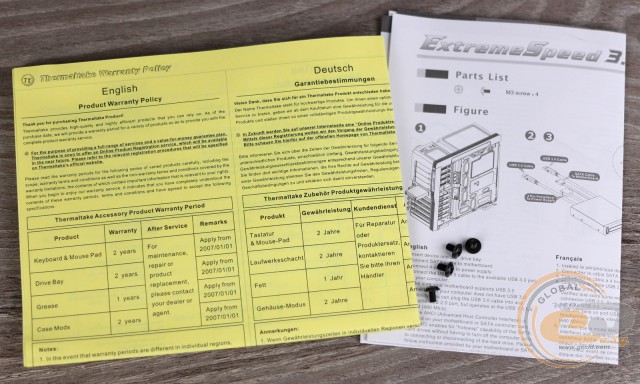

Новинка с подключенными к ней кабелями спрятана внутри смягчающей формы. В упаковке также присутствует инструкция по установке, брошюра с гарантийными обязательствами и четыре винта, используемые для крепления панели в корпусе ПК.

Thermaltake ExtremeSpeed 3.0

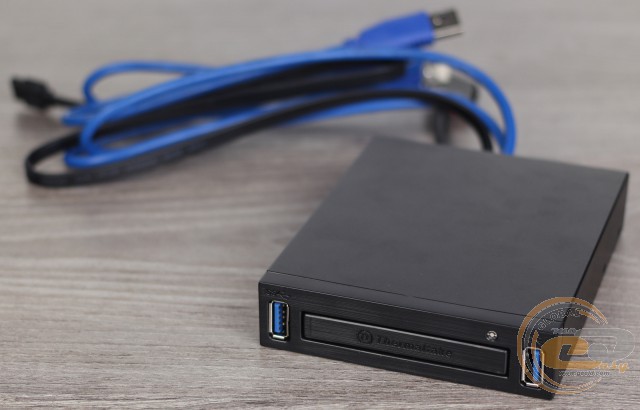

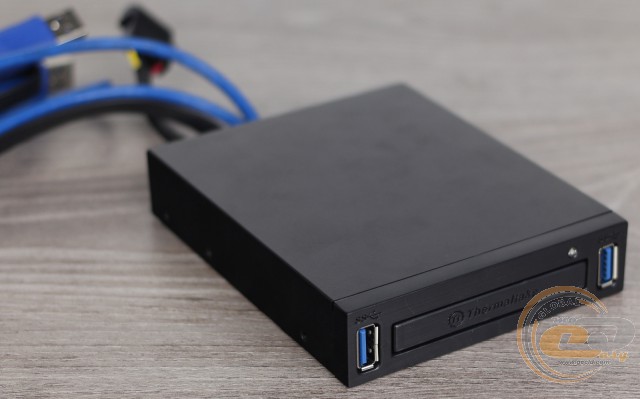

Модель Thermaltake ExtremeSpeed 3.0 имеет приятный внешний вид благодаря наличию практичного матового черного окраса. В случае необходимости ее вполне можно использовать и в качестве внешнего устройства.

Thermaltake ExtremeSpeed 3.0

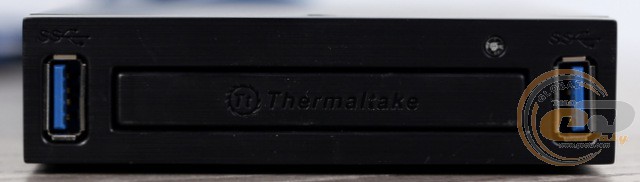

На передней панели видим два порта USB 3.0, размещенные в противоположных ее концах. Такое расположение имеет большое преимущество над вариантом, когда разъемы находятся рядом. В таком случае часто установка габаритного устройства в один из них может сделать невозможным применение второго. Между портами расположена прямоугольная крышка с эмблемой и надписью «Thermaltake», прикрывающая отсек для 2,5-дюймового накопителя. Над ней красуется светодиодный индикатор, о котором мы поговорим немного позже.

Thermaltake ExtremeSpeed 3.0

Thermaltake ExtremeSpeed 3.0

Thermaltake ExtremeSpeed 3.0

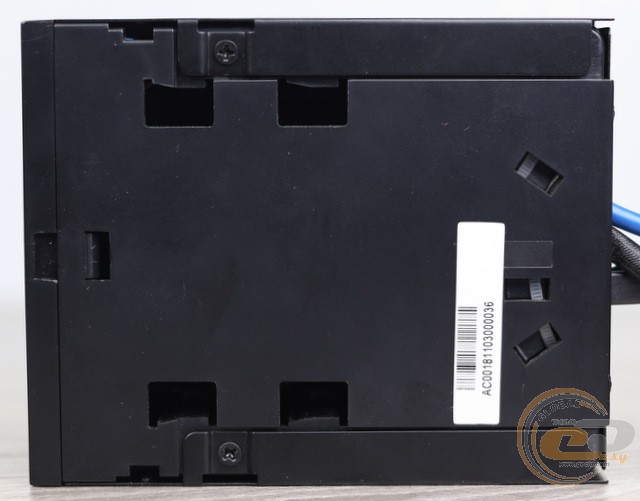

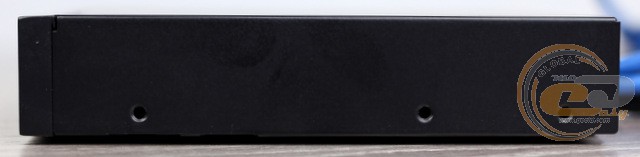

Другие панели лишены каких-либо функциональных элементов. На боковинах можно обнаружить отверстия для крепежных винтов, а на нижней и задней стенке – по два винта, предоставляющие доступ к внутреннему наполнению новинки.

Thermaltake ExtremeSpeed 3.0

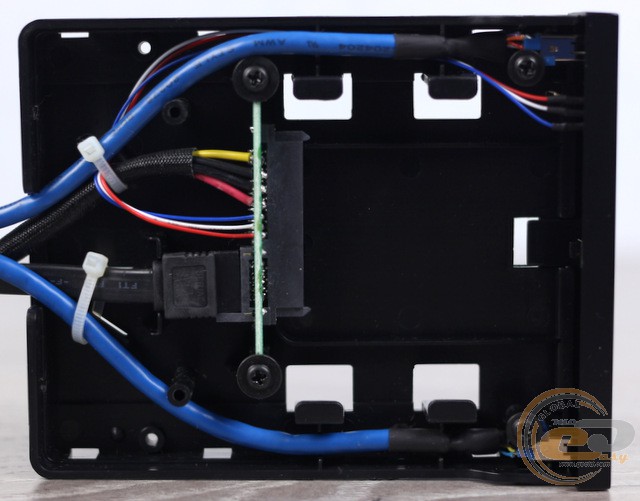

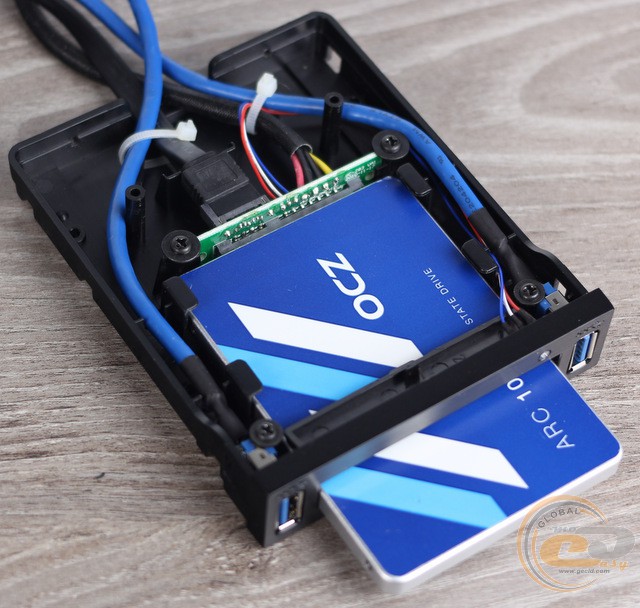

Внутри же все очень и очень просто. Здесь нет никаких дополнительных контроллеров или преобразователей: кабели напрямую выходят от USB-портов, а SATA-устройство подключается к небольшой прямоугольной плате. С последней выходит кабель передачи данных SATA, 4-контактный периферийный разъем питания и три провода для обеспечения LED-индикации.

Thermaltake ExtremeSpeed 3.0

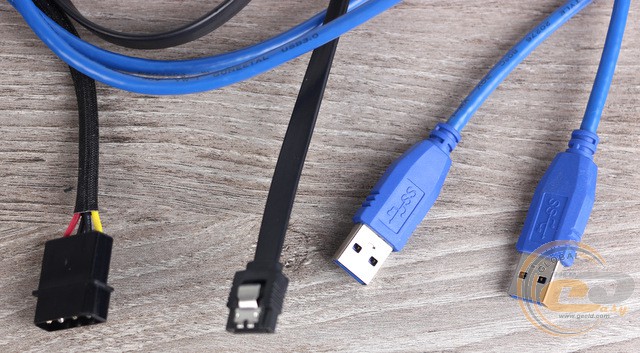

Длины проводов панели Thermaltake ExtremeSpeed 3.0 в большинстве случаев достаточно для удобного подключения. Например, кабель SATA имеет длину 60 см (при измерении от выхода из кармана), что несколько больше аналогичного показателя обычных проводов, идущих в комплекте с материнскими платами (в среднем 42-48 см). Кабели для подключения портов USB еще длиннее – 75 см, а их толщина равна 4,4 мм. Самым коротким оказался провод с 4-контактным периферийным разъемом, помещенный в защитную оплетку. Его небольшая длина в 10 см объясняется тем, что и такого показателя должно хватить для подсоединения новинки к соответствующему разъему блока питания.

Thermaltake ExtremeSpeed 3.0

Thermaltake ExtremeSpeed 3.0

Thermaltake ExtremeSpeed 3.0

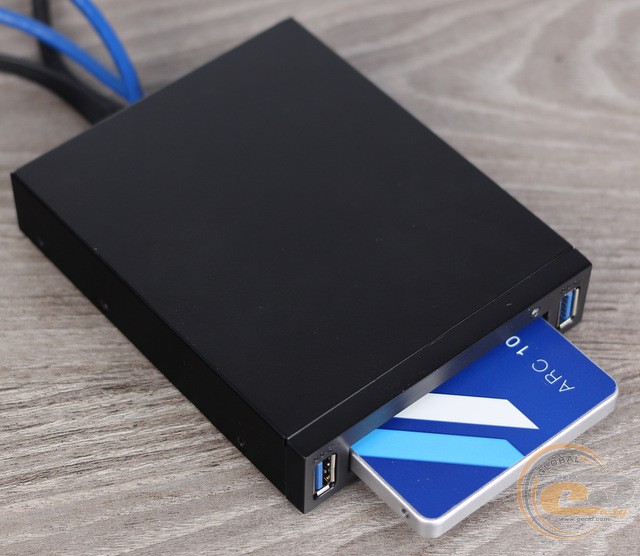

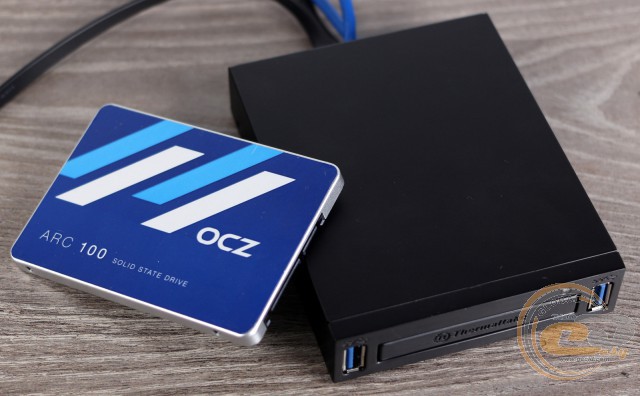

Установка происходит без каких-либо трудностей или особенностей, заслуживающих отдельного внимания. Как видно, треть подключенного накопителя выступает из отсека, что позволяет легко извлекать носитель.

Thermaltake ExtremeSpeed 3.0

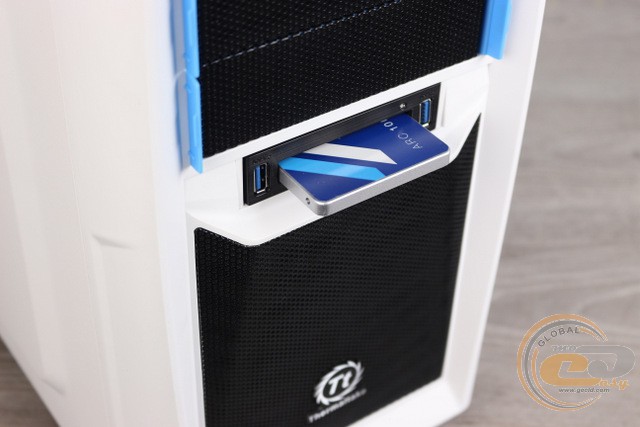

Хотя панель выполнена в черном цвете, она достаточно гармонично смотрится и при установке в белом корпусе, однако в данном случае свою роль играет наличие на последнем черных вставок. С другой стороны, какого цвета ни был бы ваш системный блок, тестируемая новинка не будет кричаще выделяться или привлекать излишнее внимание.

Thermaltake ExtremeSpeed 3.0

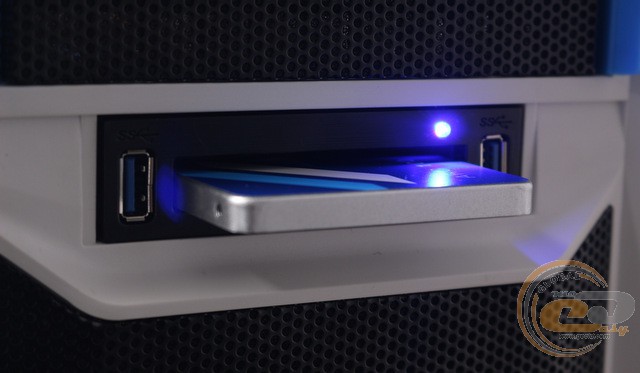

Применяемый индикатор имеет синее свечение, которое в темное время суток может несколько отвлекать пользователя. При подключении твердотельного накопителя он горел постоянно. А вот при подсоединении только USB-устройств светодиод неактивен, что вполне логично, если вспомнить внутреннюю компоновку панели.

Тестирование

Для тестирования передней панели Thermaltake ExtremeSpeed 3.0 использовался следующий тестовый стенд:

Материнская плата

ASRock Fatal1ty Z97X Killer (Intel Z97, Socket LGA1150, DDR3, ATX)

Процессор

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ)

Кулер для процессора

Scythe Kama Angle Rev.B

Оперативная память

2 x DDR3-1333 1024 MБ Kingston PC3-10600

Видеокарта

AMD Radeon HD 6970 2 ГБ GDDR5

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

SSD-накопитель

OCZ ARC 100, 240 ГБ

Флэш-накопитель

Kingston HyperX Fury 64GB

Блок питания

Seasonic X-660 Gold (SS-660KM Active PF), 650 Вт, 120 мм Fan

Операционная система

Microsoft Windows 7 64-bit

Подключение SSD-накопителя к SATA-интерфейсу



ASRock Fatal1ty Z97X Killer +Thermaltake ExtremeSpeed 3.0

ASRock Fatal1ty Z97X Killer

Разница, %

AS SSD, Copy-Benchmark v.1.7.4739.38088

ISO

226,59

213,16

6,3%

Program

166,67

171,92

-3,1%

Game

185,64

180,3

3,0%

EVEREST 5.50

Linear Read (Begin) MB/s

512,3

526,1

-2,6%

Linear Read (Middle) MB/s

512,3

527

-2,8%

Linear Read (End) MB/s

512,3

526,1

-2,6%

Buffered Read, MB/s

508,9

508,9

0,0%

Average Read Access, ms

0,03

0,03

0,0%

CrystalMark 0.9

HDD points

42069

42019

0,1%

PCMark'05

HDD Marks

67452

70851

-4,8%

Intel NAS PT 1.7.1

avg, MB/s

342,80

330,6

3,7%

CrystalDiskMark 3.0.3

Read Seq

426,3

420,9

1,3%

Write Seq

433,5

432,9

0,1%

Read 512K

358,6

363,4

-1,3%

Write 512K

436,8

436,5

0,1%

Средняя разница

-0,2%

Подключение флэш-накопителя к интерфейсу USB 3.0

Тестовый пакет

ASRock Fatal1ty Z97X Killer +Thermaltake ExtremeSpeed 3.0

ASRock Fatal1ty Z97X Killer

Разница, %

EVEREST 5.50

Linear Read, average, MB/s

197,7

196,4

0,7%

Random Read, MB/s

208,8

214

-2,4%

HD Tune Pro 4.50

Average Read, MB/s

194,4

199,8

-2,7%

Copying Files

Maximum Read, MB/s

187,8

186,8

0,5%

Maximum Write, MB/s

141,3

137

3,1%

CrystalDiskMark 3.0.3

Read Seq

203,6

202

0,8%

Write Seq

111,8

111,4

0,4%

Read 512K

144,6

144,6

0,0%

Write 512K

1,114

1,13

-1,4%

Средняя разница

-0,1%

Применяемые во время тестирования SSD- и USB-накопители испытывались в двух режимах работы: при подключении непосредственно к материнской плате и при подсоединении к ней посредством панели Thermaltake ExtremeSpeed 3.0.

Как видим, скоростные показатели подключенных к панели устройств почти не отличаются от результатов, полученных при прямом подсоединении к системной плате. Следовательно, длина используемых кабелей никак не отразилась на скорости работы подключенных устройств. Средняя разница составила 0,1-0,2%, что вполне можно объяснить погрешностью измерений. Поэтому даже при подключении к новинке высокоскоростных SATA- и USB-накопителей, их потенциал ограничиваться не будет.
