Обзор и тестирование процессорной системы охлаждения Akasa Venom Pico

Постоянные читатели наверняка уже заметили, что чаще всего к нам на тестирование попадают топовые кулеры, позволяющие охлаждать разогнанные производительные процессоры. Но и стоимость таких СО сопоставима с ценами на процессоры начального уровня. Следовательно, покупать большинство из них имеется смысл только в случае наличия соразмерного по цене CPU. Большинство же пользователей, как показывает практика, отдают предпочтение процессорам из низкого и среднего ценового сегмента. Поэтому и охладители для таких решений выбираются из более доступных моделей, которых, к счастью, на рынке большое разнообразие.

Akasa Venom Pico

Мы получили возможность оценить довольно доступный охладитель башенного типа, являющийся промежуточным звеном между боксовыми кулерами и более дорогими моделями, оснащенными большими вентиляторами и значительным количеством медных трубок. В системе охлаждения Akasa Venom Pico используется сравнительно небольшой радиатор, основанный на двух тепловых трубках, и 92-мм вентилятор с ШИМ-регулированием скорости вращения лопастей. О том, насколько высока эффективность данного решения при охлаждении процессоров с различными теплопакетами вы узнаете далее в материале.

Спецификация

Производитель и модель

Akasa Venom Pico

Поддержка процессорных разъемов

AMD Socket AM2 / AM2+ / AM3 / FM1

Intel Socket LGA775 / LGA115x

Тепловые трубки

Материал

Медь

Количество

2

Диаметр, мм

6

Материал радиатора

Алюминий

Термоинтерфейс

Термопаста в пакете

Вентилятор

Akasa DFS922512H

Номинальное напряжение питания вентилятора, В

12

Потребляемый ток, А

0,26

Скорость вращения вентилятора, об/мин

600 – 3000

Воздушный поток, м3/ч (CFM)

До 98,41 (57,92)

Статичное давление, мм вод. ст.

5,62

Уровень шума, дБ

До 34,2

Разъем питания

4-контактный

Размеры вентилятора, мм

92 х 92 х 25

Тип подшипников

EBR (Enter Bearing)

Ресурс (MTBF), ч

40 000

Размеры, мм

138,5 х 94 х 76

Вес, г

364

Сайт производителя

Akasa

Страница продукта

Упаковка и комплектация

Akasa Venom Pico

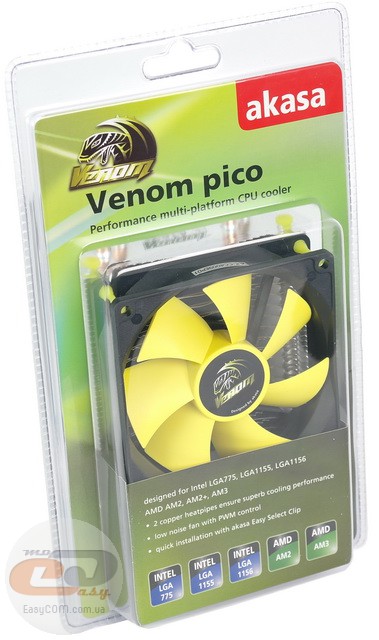

Кулер поставляется в блистерной упаковке, обеспечивающей надлежащую защиту устройства в процессе его транспортировки. Благодаря такому решению внешний вид новинки можно оценить еще до вскрытия упаковки.

Лицевая сторона примечательна описанием совместимых платформ, а также некоторых особенностей конструкции новинки. Так, здесь отмечено:

  • использование 2-х тепловых трубок для обеспечения надлежащей производительности;
  • применение низкошумного вентилятора с ШИМ-регулированием скорости вращения лопастей;
  • быструю установку охладителя благодаря набору креплений Akasa Easy Select Clip.

Akasa Venom Pico

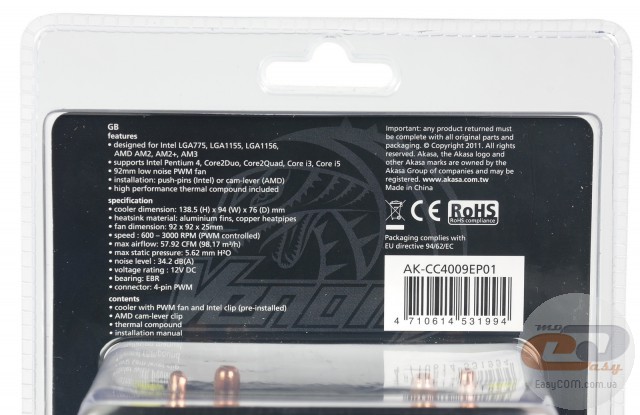

Обратная сторона несет таблицу спецификации на 5-ти языках, откуда пользователь может почерпнуть исчерпывающую информацию о находящемся внутри устройстве и комплекте его поставки. Согласно указанной здесь информации, сам кулер произведен в Китае.

Akasa Venom Pico

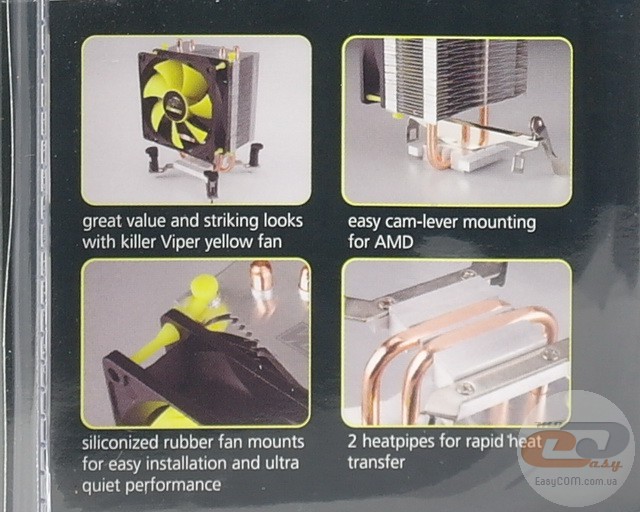

Также полезные сведения можно узнать из боковых сторон коробки. На одной из них продолжается перечень преимуществ новинки:

  • обеспечение интересного внешнего вида благодаря применению вентилятора с желтыми лопастями из линейки Akasa Viper;
  • легкое крепление на платформы AMD с использованием рычажно-кулачкового механизма;
  • силиконовые элементы крепления вентилятора для простой установки и низкого уровня шума;
  • 2 тепловые трубки для быстрой передачи тепла.

Akasa Venom Pico

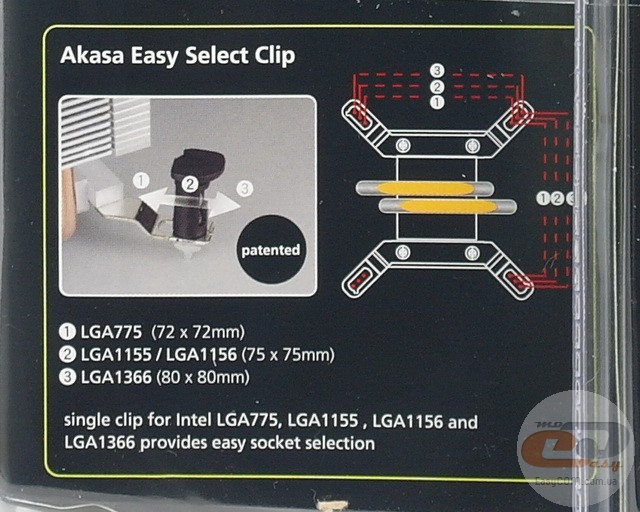

Вторая же демонстрирует комплектное крепление для платформ на базе процессоров Intel. Здесь следует отметить, что если AMD использует идентичное крепление для целого ряда платформ (AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2), то в Intel расстояние между отверстиями в системных платах с разъемами Intel Socket LGA775 и LGA115x несколько отличается. Поэтому в комплектных креплениях присутствуют продольные вырезы, обеспечивающие им надлежащую универсальность.

Akasa Venom Pico

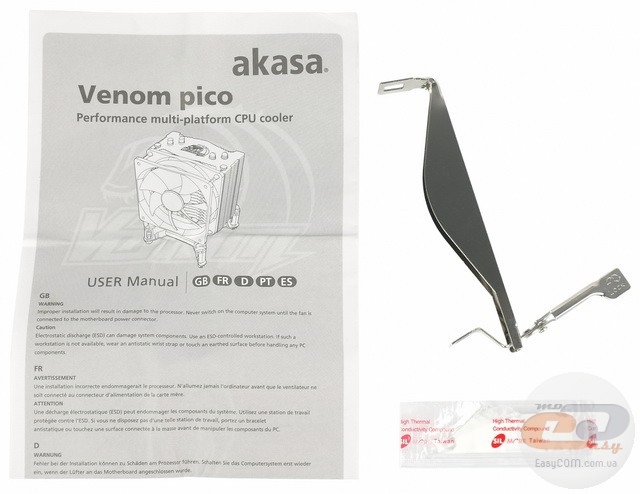

Комплектация кулера Akasa Venom Pico небольшая и включает в себя только самое необходимое:

  • крепление для платформы AMD;
  • термопасту в пакете;
  • руководство по установке.

Крепление для платформы Intel изначально смонтировано на кулер с помощью четырех винтов.

Внешний вид и конструкция

Akasa Venom Pico

Akasa Venom Pico

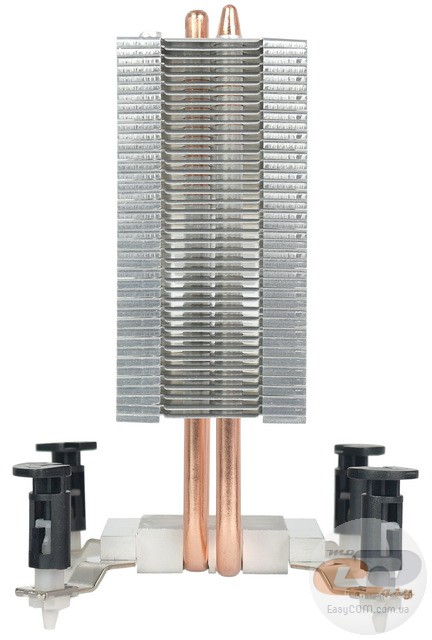

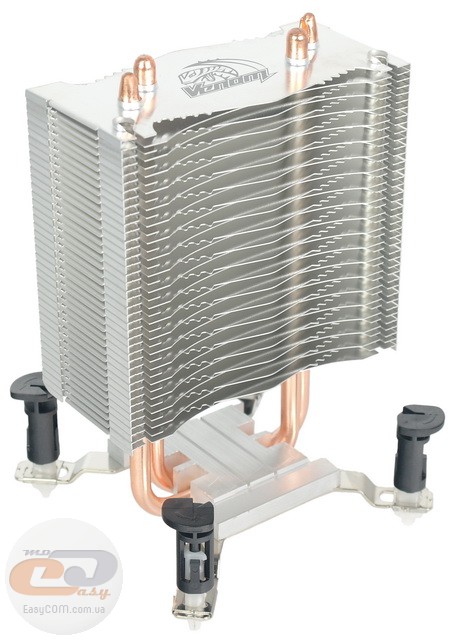

Радиатор новинки отличается применением двух медных тепловых трубок диаметром 6 мм, которые пронизывают 40 алюминиевых пластин. Толщина последних равна 0,5 мм, а расстояние между ними – 2 мм. В целом конструкция довольно компактная и даже с установленной вертушкой ее размеры невелики (138,5 х 94 х 76 мм). Следовательно, она поместится в большинство современных корпусов и не будет перекрывать близлежащие разъемы для модулей памяти или первый слот для карт расширения.

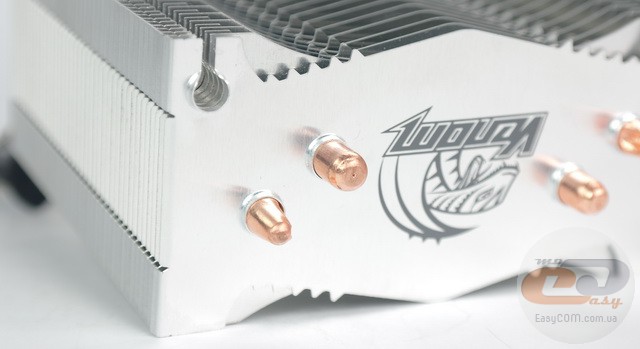

Из декоративных элементов отметим надпись «Venom» на верхней пластине, напоминающую нам о линейке, к которой принадлежит данное устройство. Также многим пользователям понравится чередование пластин разной формы, что придает новинке оригинальный вид.

Akasa Venom Pico

Akasa Venom Pico

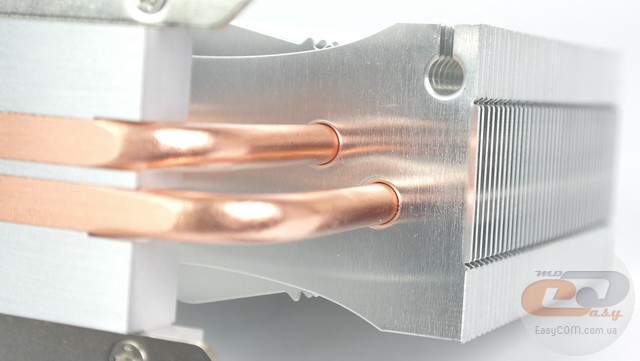

Тепловые трубки не покрыты слоем никеля. Это может повлечь за собой некоторое падение эффективности теплопередачи, связанное с окислением меди в процессе эксплуатации. Но, как показывает практика, данная особенность редко дает о себе знать даже со временем. А вот тот факт, что сами трубки не припаяны ни к пластинам, ни к основанию, отразится на проводимости тепла уже с первых секунд эксплуатации.

Akasa Venom Pico

Akasa Venom Pico

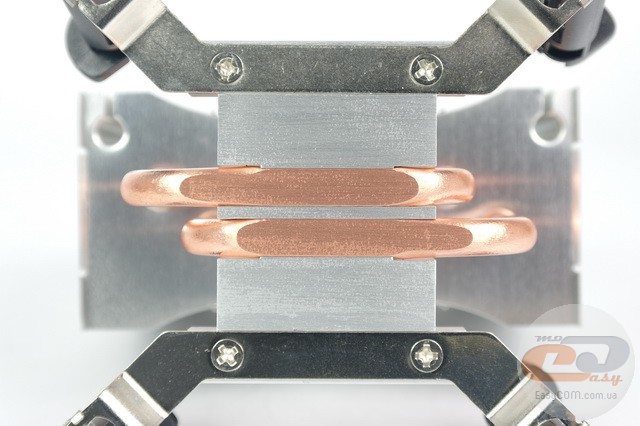

Размеры основания невелики и равны 37,5 х 35 мм. Сама поверхность имеет некоторую шероховатость (хорошо видны следы ее шлифования).

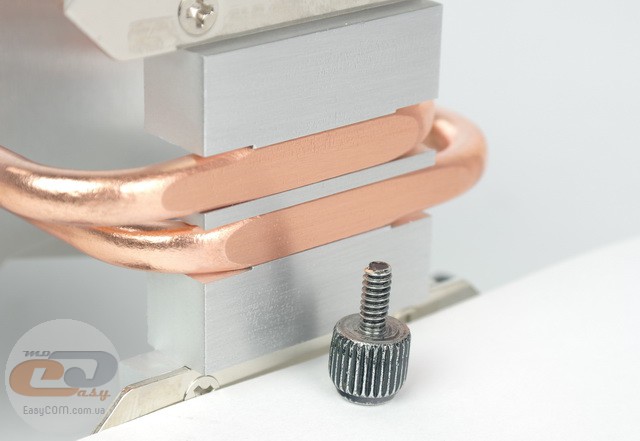

Здесь нас несколько обеспокоило наличие довольно больших щелей в местах соединения тепловых трубок и основания. В лучшем случае они будут заполнены термопастой, в худшем – просто воздухом. Но в обоих вариантах проводимость тепла в местах, над которыми расположатся данные выемки, будет сравнительно низкой, что негативно отразится на общих показателях. Преимуществом же является прямой контакт медных трубок с теплораспределительной крышкой процессора, что повышает скорость отвода излишков тепла.

Akasa Venom Pico

Akasa Venom Pico

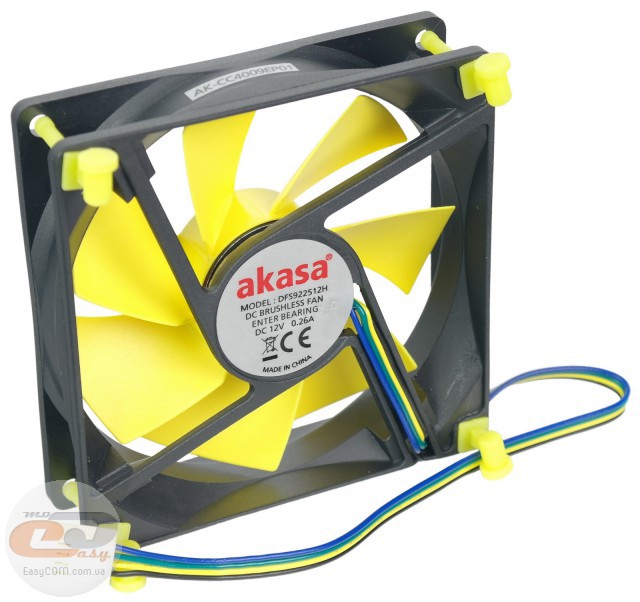

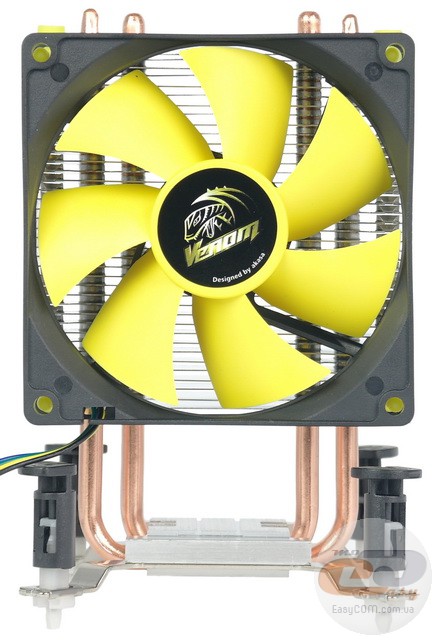

В отличие от многих кулеров, в состав которых включены привычные вентиляторы черного цвета, в Akasa Venom Pico используется более яркое решение. Так, в желтом цвете выполнены не только лопасти вертушки, но и антивибрационные крепления, применяемые для монтажа пропеллера на радиатор.

Сам вентилятор Akasa DFS922512H может похвастать ШИМ-регулированием скорости вращения лопастей, что позволяет ему работать со скоростью от 600 до 3000 об/мин в зависимости от входного напряжения. Основан данный пропеллер на подшипнике типа Enter Bearing, что, скорее всего, является обозначением подшипника скольжения.

Процесс установки

Так как кулер Akasa Venom Pico имеет сравнительно небольшие размеры, то и его установка происходит очень быстро и просто. Ведь здесь нет ни усилительной пластины, ни множества дополнительных скоб. Монтаж осуществляется с помощью одного из комплектных креплений, принцип установки которых напоминает традиционные боксовые решения. При желании с официального сайта производителя можно загрузить подробную инструкцию, описывающую данную процедуру.

Akasa Venom Pico

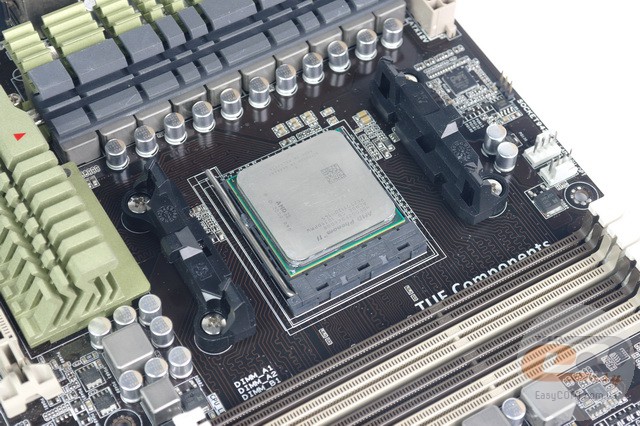

В случае с компьютерами, основанными на процессорах компании AMD, будет использоваться стандартное крепление, предустановленное производителем системной платы. Перед монтажом самого кулера следует установить процессор и нанести на него термоинтерфейс.

Akasa Venom Pico

Далее с помощью комплектной пластины-рычага закрепляем охладитель на своем месте.

Akasa Venom Pico

Akasa Venom Pico

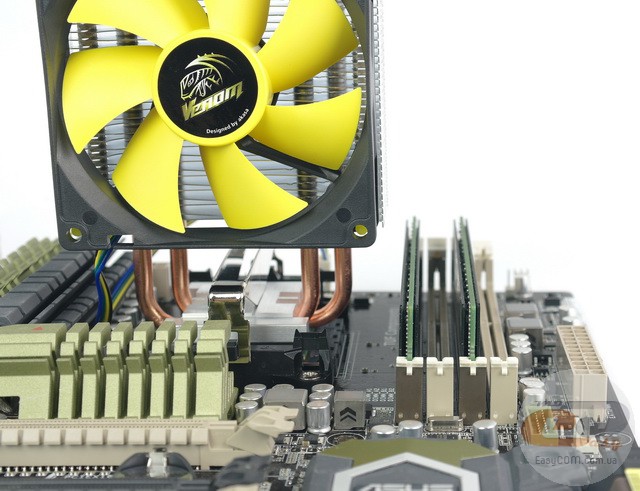

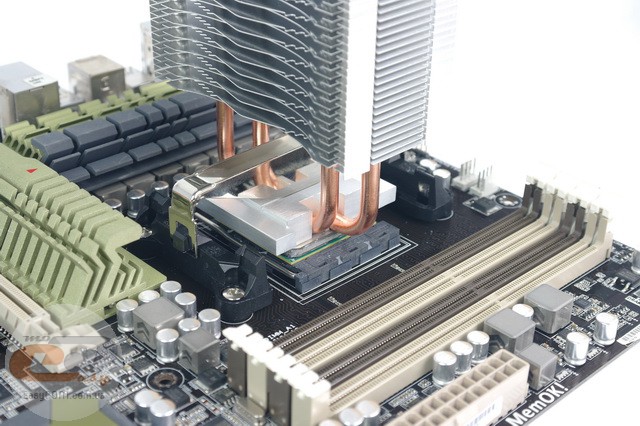

Как видим, кулер действительно компактный и не мешает установке модулей памяти с высокими радиаторами либо применению больших радиаторов на элементах подсистемы охлаждения процессора.

Akasa Venom Pico

Akasa Venom Pico

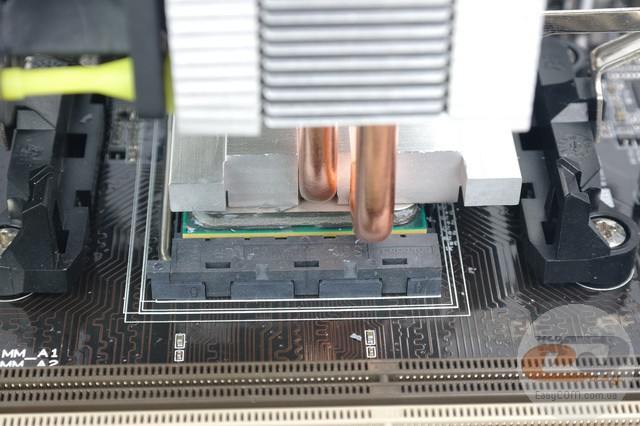

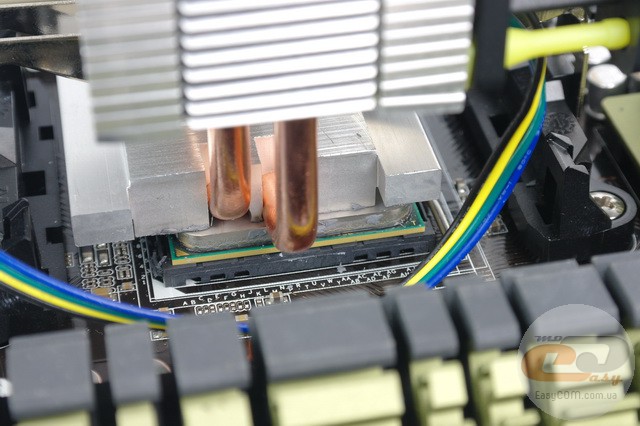

К сожалению, не обошлось и без некоторых нюансов. Так, в процессорах AMD используются довольно большие теплораспределительные крышки. В нашем случае основание кулера не полностью покрывало ее площадь, что в сочетании с выемками в месте крепления тепловых трубок может негативно сказаться на отводе тепла.

Akasa Venom Pico

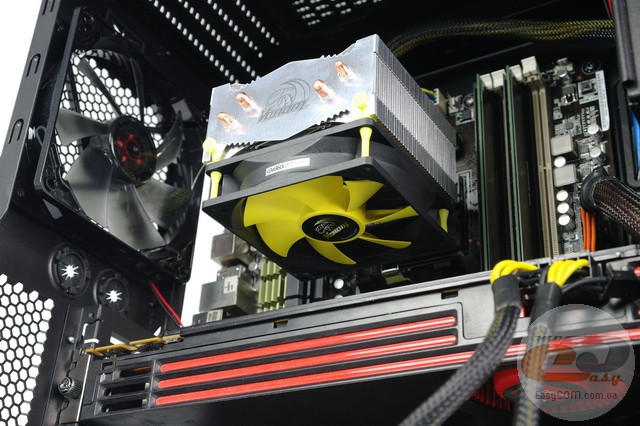

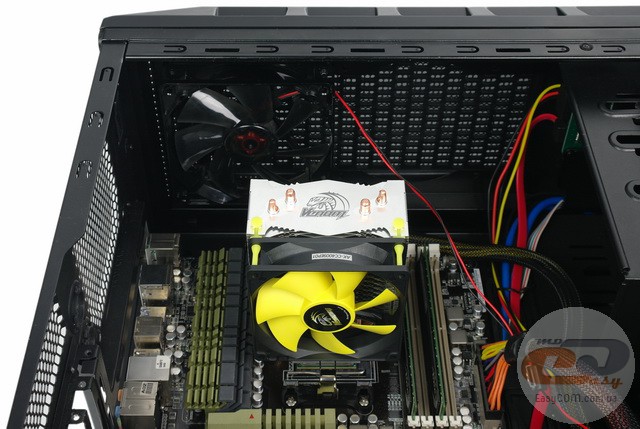

Еще одним моментом, на который следует обратить внимание, является расположение вентилятора. Так, применяемое крепление предполагает только два варианта его установки: сверху или снизу конструкции. То есть наиболее эффективный вариант с расположением вентилятора справа (со стороны слотов для установки ОЗУ) при монтаже на платформу AMD не предусмотрен.

Akasa Venom Pico

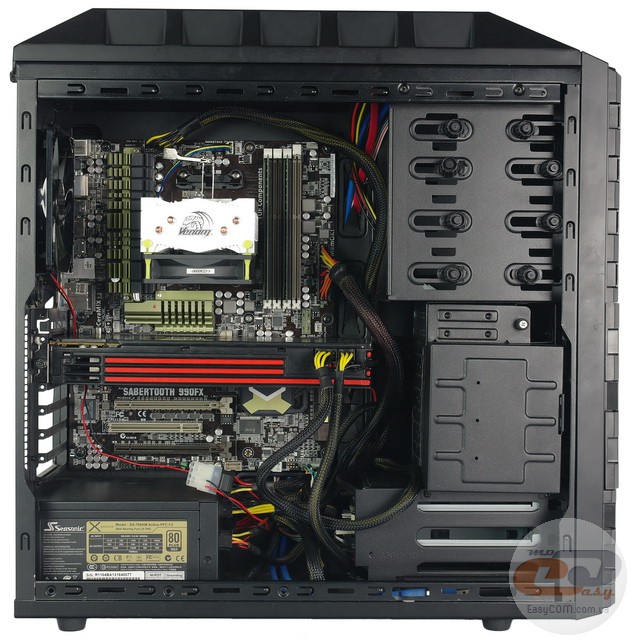

Поэтому мы в таком случае советуем по возможности расположить корпусную вертушку на верхней панели. Таким образом она будет более эффективно помогать отводить тепло от радиатора.

Akasa Venom Pico

Монтаж охладителя Akasa Venom Pico на платформу Intel предполагает использование креплений, которые изначально установлены на кулере.

Akasa Venom Pico

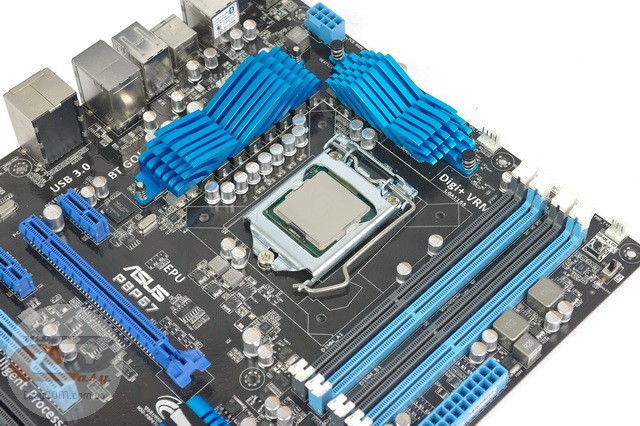

Изначально устанавливаем процессор и наносим на него термоинтерфейс.

Akasa Venom Pico

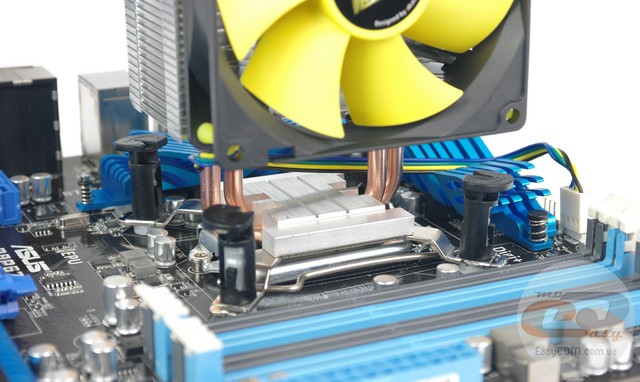

Далее устанавливаем кулер с помощью смонтированных на него креплений и защелкиваем их. Так как крепежные отверстия размещены на равномерном расстоянии, то кулер можно расположить любым удобным для вас образом.

Akasa Venom Pico

Akasa Venom Pico

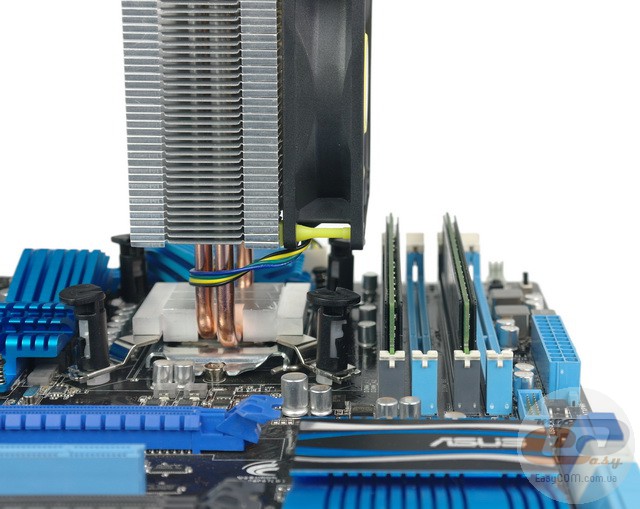

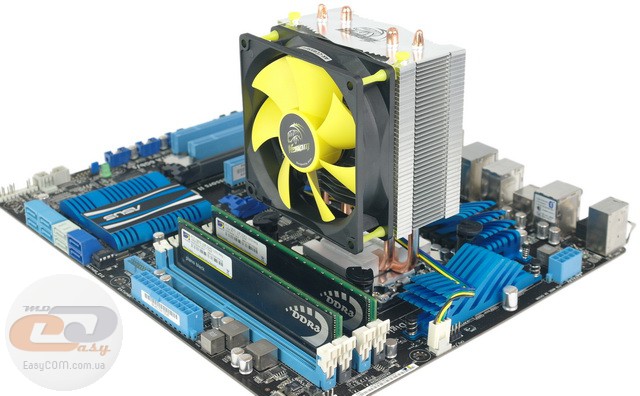

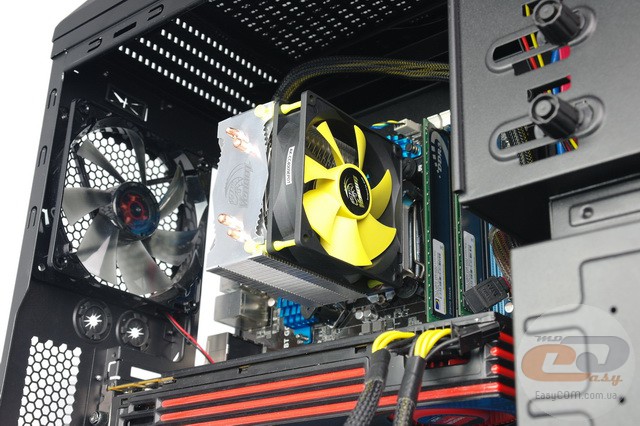

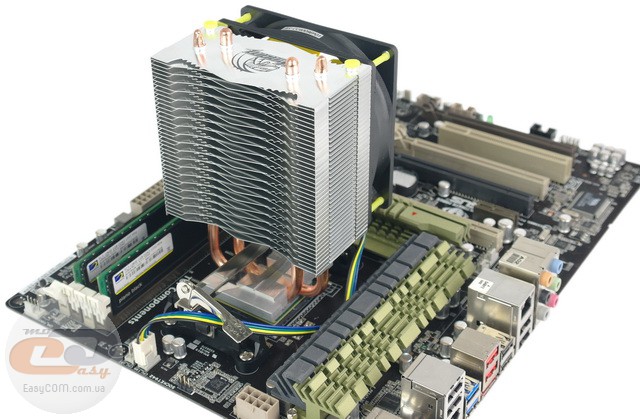

Как видим, даже в случае установки охладителя вертушкой к модулям ОЗУ, сами DIMM-слоты не перекрываются. Следовательно, ограничение по высоте модулей памяти отсутствует. То же самое касается и совместимости с высокими радиаторами, применяемыми для охлаждения элементов цепи питания процессора.

Akasa Venom Pico

Akasa Venom Pico

Для установки новинки на обе платформы вполне можно обойтись без каких-либо вспомогательных инструментов. Сам процесс очень легкий и потребует от вас минимум времени и усилий.

После установки системы охлаждения не забудьте подключить 4-контактный разъем питания вентилятора к материнской плате. Отметим, что длина провода питания вертушки сравнительно небольшая и составляет 20 см.
