Обзор вентиляторов ARCTIC COOLING серии ARCTIC F TC с терморегулятором

30-09-2010

Сегодня мы протестируем несколько необычные вентиляторы швейцарской компании ARCTIC COOLING с терморегулятором. Серия вентиляторов ARCTIC F TC появилась на рынке в сентябре 2010 года, то есть совсем недавно. Предшествующей ей серией вентиляторов с таким же терморегулятором можно считать ARCTIC F PRO TC, которая отличается, по большому счету, лишь наличием антивибрационного подвеса, очень характерного для вентиляторов компании производства ARCTIC COOLING, но немного ограничивающего сферу применения. Выпуск вентиляторов серии ARCTIC F PRO TC продолжается уже около года, начиная с июля 2009, хотя нам тестировать подобные модели с внешним термодатчиком приходится впервые. Причем сегодня мы протестируем все текущие модели новой серии: ARCTIC F12 TC, ARCTIC F9 TC и ARCTIC F8 TC, соответственно с размерами корпуса 120, 92 и 80 мм.

ARCTIC F TC

Спецификация вентиляторов ARCTIC F TC выглядит следующим образом:

Производитель

ARCTIC COOLING

Модель

ARCTIC F12 TC

ARCTIC F9 TC

ARCTIC F8 TC

Размер, мм

120 x 120 x 25

90 x 90 x 25

80 x 80 x 25

Скорость вращения, об/мин

300-1350

400-1800

500-2000

Воздушный поток, м3

96,8 (57 CFM)

59,5 (35 CFM)

47,6 (28 CFM)

Уровень шума, сон

0,04-0,5

0,04-0,4

0,01-0,3

Вес, г

110

84

72

Напряжение питания, В

6-12

Тип подшипника

Гидродинамический подшипник

Разъем

3-контактный с датчиком температуры

Ресурс, ч

?

Гарантия

6 лет

Дополнительно в комплекте

4 винта и наклейка

Официальный сайт

http://www.arctic-cooling.com/

ARCTIC F TC

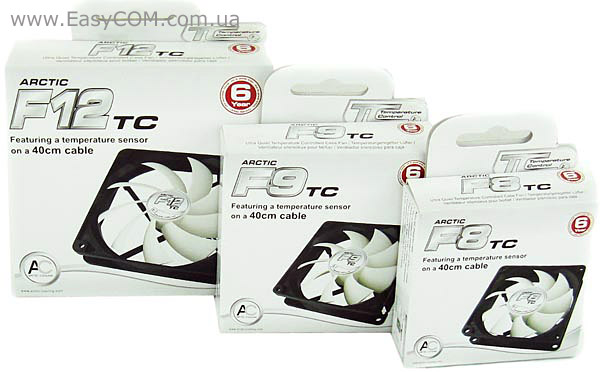

Упаковка всех трех вентиляторов серии ARCTIC F TC выполнена из картонной бумаги в едином стиле. Размеры упаковки очень компактные, в коробке можно разместить исключительно сам вентилятор и его очень скромную комплектацию.

На лицевой части упаковки указывается модель вентилятора и отмечается, что внешний температурный датчик размещен на кабеле длиной 40 см. Также к положительным моментам, отмеченным на коробке, можно отнести шестилетнюю гарантию для всех вентиляторов этой серии.

ARCTIC F TC

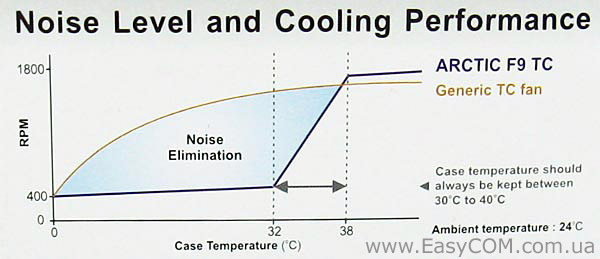

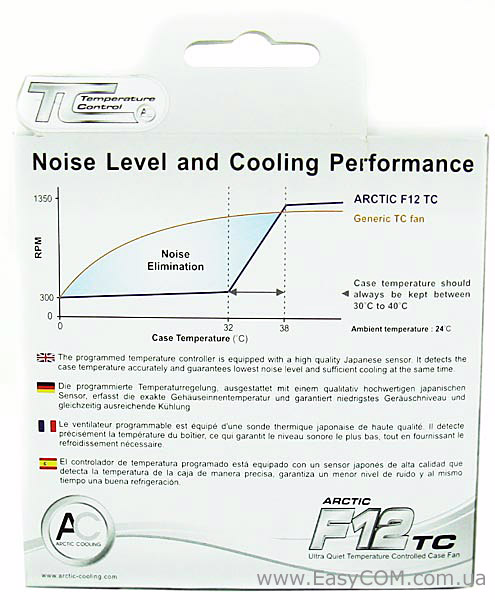

С обратной стороны упаковки показано, наверное, самое интересное – закон, по которому регулируется скорость вращения вентилятора в зависимости от температуры. Тип зависимости у всех вентиляторов серии ARCTIC F TC одинаков с той лишь поправкой, что у каждой модели своя минимальная и максимальная скорости вращения. Для всех моделей до температуры 32°С, которую регистрирует выносной датчик, скорость вращения вентиляторов остается минимальной. Регулирование оборотов производится по линейному закону в интервале от 32°С до 38°С. При показаниях температурного датчика свыше 38°С вентилятор будет вращаться на максимальных оборотах.

ARCTIC F TC

По расчетам инженеров компании ARCTIC COOLING температура воздуха внутри корпуса должна составлять от 30 до 40°С, поэтому именно на этот рабочий диапазон рассчитаны вентиляторы. При этом указывается, что температура окружающей среды обычно составляет 24°С. Оранжевой кривой, для примера, обозначена характеристика изменения скорости вращения типичного вентилятора с функцией термоконтроля. Вентилятор, работающий на меньшей скорости вращения, закономерно создает меньший шум, поэтому по уровню шума вентиляторы  ARCTIC F TC будут на порядок тише в диапазоне от 0 до 38°С. Такое предложение управления скоростью вращение на первый взгляд может показаться очень спорным, ведь температура воздуха внутри нормально оборудованного корпуса обычно оказывается градуса на 4-5 выше температуры окружающей среды. Компания ARCTIC COOLING предлагает лишь после достижения разницы в 8°С начинать увеличивать скорость вращения вентиляторов. Подобный режим управления интенсивностью работы вентилятора, в большинстве случаев, будет допустим лишь в случае использования исключительно активных систем охлаждения для компонентов системы, т.к. пассивные системы эффективно отводят тепло не просто за счет конвекции, а и за счет движения воздушного потока. На данный момент почти все материнские платы оборудованы пассивными радиаторами, охлаждение которых во многом зависит от интенсивности движения воздуха в корпусе. Поэтому к тому моменту как температура воздуха внутри корпуса достигнет 38°С, температура чипов системной логики успеет увеличиться до 50-60°С, а то и более. Отсюда вывод, что отталкиваться от температуры воздуха внутри корпуса не самый лучший способ. Куда эффективнее будет изменять скорость вращения вентиляторов в зависимости от температуры одной из пассивных систем охлаждения компьютера или какого-то из важных компонентов. Именно поэтому датчик температуры, реализованный на достаточно длинном проводе, желательно закрепить на каком-то из радиаторов материнской платы или жестком диске, если вентилятор установлен на передней панели.

ARCTIC F12 TC

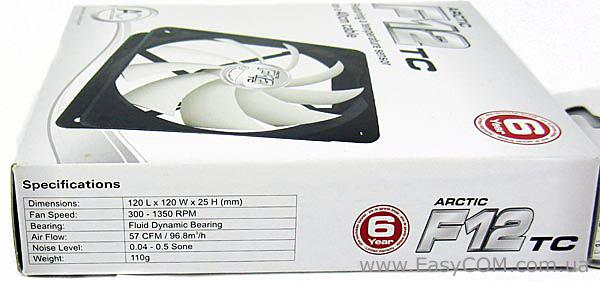

С боковой стороны упаковки приведена спецификация вентилятора, что очень удобно, хотя выбор единицы измерения шумности не совсем обычен и не для каждого эта информация окажется понятна. Поскольку формулы для перевода сон в децибелы нет, то в большинстве случаев рекомендуется руководствоваться тем, что уровень громкости в 1 сон соответствует практически неразличимому шуму. Таким образом, если верить производителю, то вентиляторы серии ARCTIC F TC во всем рабочем диапазоне будут практически бесшумными.

ARCTIC F12 TC

С другой боковой стороны картонной упаковки вентилятора показана схема подшипника и перечислены основные характеристики вентилятора.

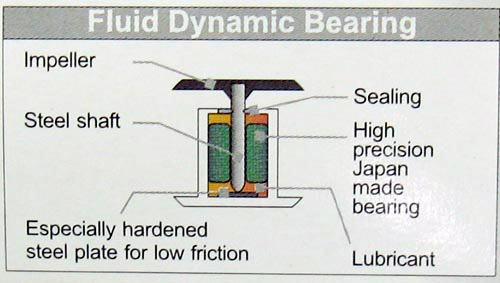

На схеме гидродинамического подшипника указаны все основные элементы. Примечательно, что смазка (коричневого цвета) заполняет всю внутреннюю часть подшипника. Со стороны крыльчатки вытеканию смазки препятствует уплотнитель. С другой стороны стержень упирается в металлическую прокладку, которая должна снизить вибрацию. Втулка подшипника по заверениям производителя является высокоточным изделием, изготовленным в Японии.

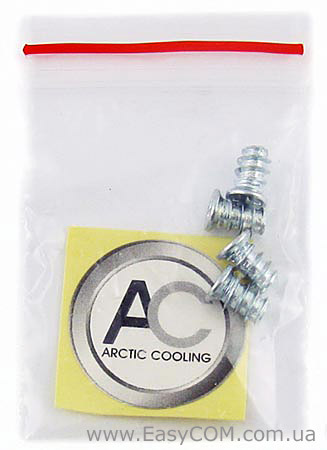

Комплект вентиляторов очень скромен: четыре винта и наклейка.

Для надежной фиксации внешнего датчика температуры в комплект не мешало бы  приложить несколько полосок термостойкого скотча, так как традиционный скотч плохо подходит для долгосрочной фиксации проводов. Обычно через время он подсыхает и провод отклеивается. Тем более простым скотчем не рекомендуется крепить датчики к греющимся элементам, так как под воздействием температуры лента подсыхает еще быстрее.

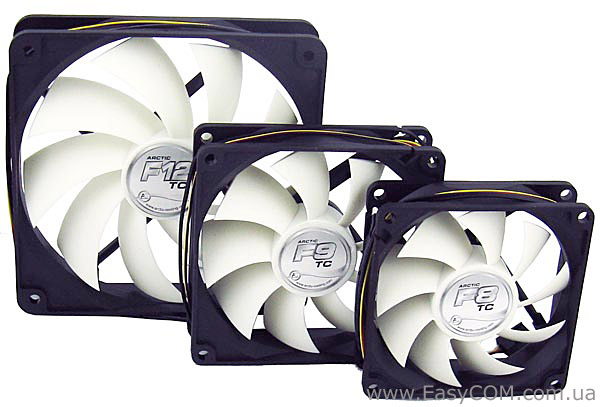

Вентиляторы ARCTIC COOLING серии ARCTIC F TC выполнены в фирменных цветах: черный корпус, белая крыльчатка. В таком виде представлены фактически все вентиляторы этой компании.

ARCTIC F12 TC

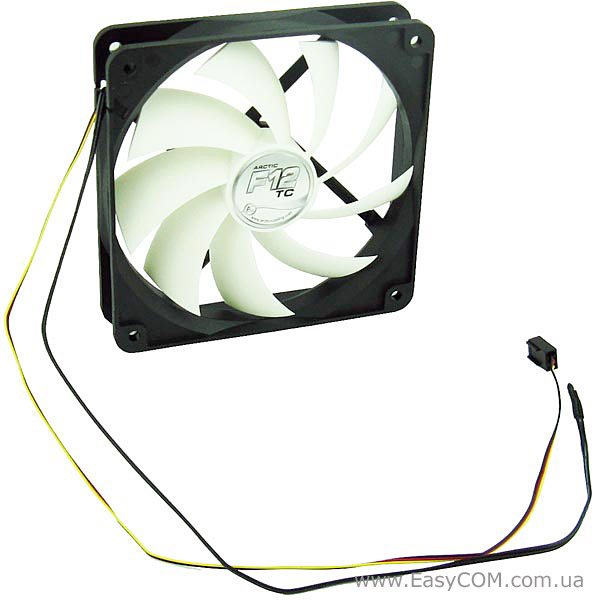

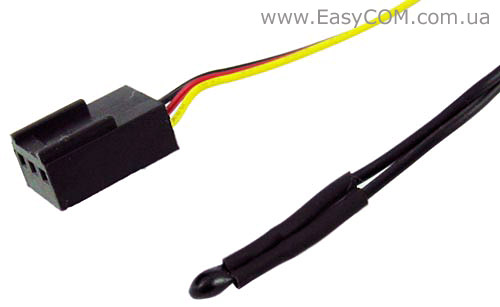

Начнем знакомство с моделями с осмотра внешнего вида 120 мм вентилятора. Первое, что обращает на себя внимание – это наличие второго провода с термодатчиком, помимо проводов с разъемом питания. Длина проводов с термодатчиком и 3-контактным разъемом питания составляет чуть меньше 40 см. Дополнительной оплетки на кабеле питания вентилятора ARCTIC F12 TC, к сожалению, нет.

ARCTIC F TC

Ранее нам уже встречался один вентилятор с функцией термоконтроля VIZO Freezer ZF12025, на котором датчик был встроен прямо по центру вентилятора и измерял именно температуру воздуха. В случае же с моделями серии ARCTIC F TC выносной термодатчик можно разместить на каком-либо компоненте системы.

ARCTIC F12 TC

ARCTIC F12 TC

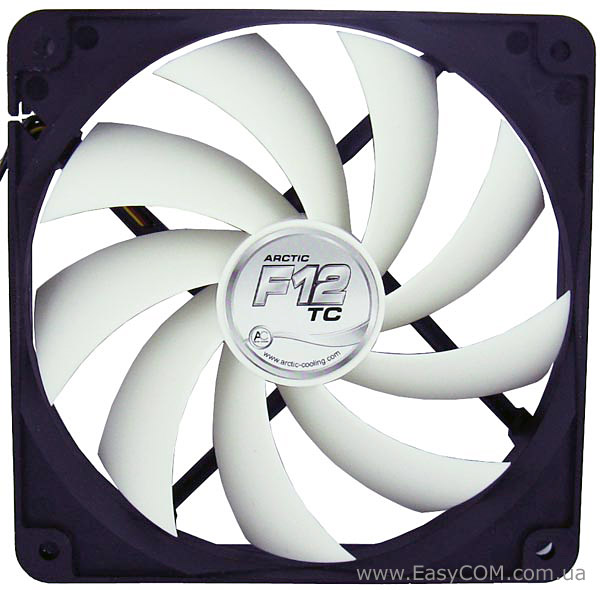

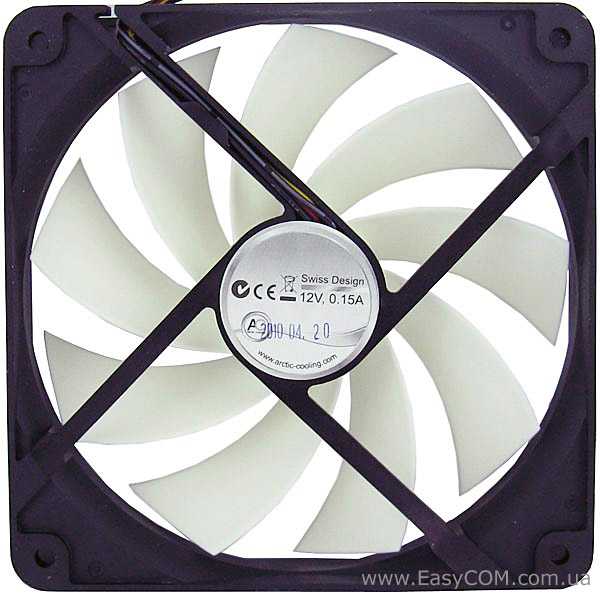

Вентилятор ARCTIC F12 TC имеет 9-лопастную крыльчатку с небольшими по площади лопастями. Крыльчатка подобной формы в большей степени оптимизирована на создание воздушного потока, но в меньшей степени предназначена для нагнетания давления. Скорость вращения вентилятора ARCTIC F12 TC находится в пределе от очень низких 300 об/мин до средних 1350 об/мин, а изменяется она в зависимости от показаний температурного датчика. Воздушный поток при максимальной скорости вращения ARCTIC F12 TC может достигать 57 CFM, что достаточно много.

ARCTIC F9 TC

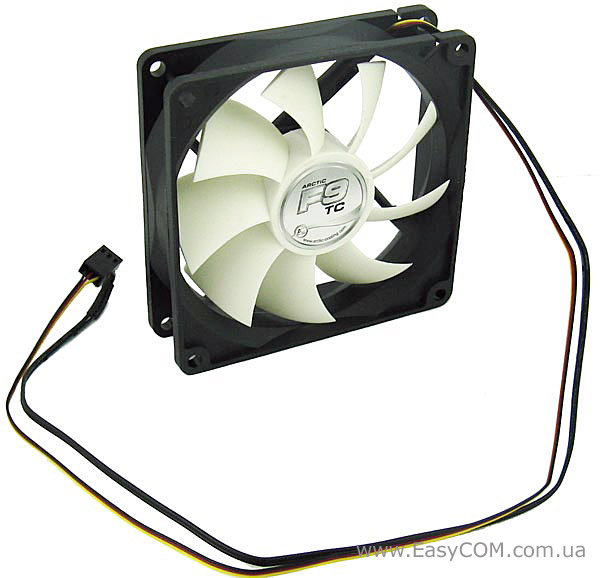

Вентилятор ARCTIC F9 TC размером 92 мм также имеет 9-лопастную крыльчатку. Скорость его вращения находится в диапазоне от 400 до 1800 об/мин, а максимальный воздушный поток достигает только 35 CFM. Судя по спецификации, максимальный уровень шума ARCTIC F9 TC меньше, чем у ARCTIC F12 TC – 0,4 против 0,5 сон.

ARCTIC F8 TC

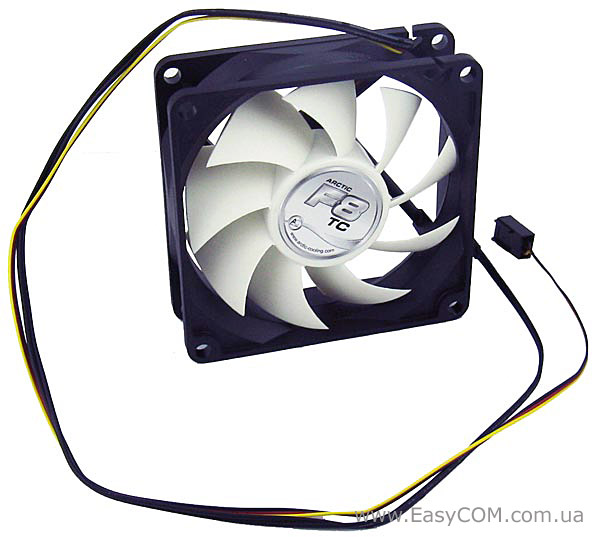

Диапазон скорости вращения 80 мм вентилятора ARCTIC F8 TC - от 500 до 2000 об/мин. Воздушный поток у этого вентилятора самый низкий – всего 28 CFM. Крыльчатка у этого вентилятора такая же, как и у остальных моделей серии ARCTIC F TC, 9-лопастная.

Тестирование

Описание методики тестирования вентиляторов и общие понятия, которыми нужно руководствоваться при их выборе, можно найти в первой статье посвященной тестированию вентиляторов.
