ASUS Silent Knight AL - обзор новой версии известного кулера

Когда-то мы уже рассматривали первый супер-кулер от компании ASUS - Silent Knight.  Он зарекомендовал себя как стильная и эффективная система охлаждения для современных процессоров. С этого первого и весьма удачного шага компания ASUS начала свою борьбу за кошельки покупателей в высшем ценовом сегменте. Начали появляться новые модели и улучшаться существующие. Так, на сегодняшний день, первый супер-кулер компании обрел три модификации: Silent Knight, Silent Knight 2 и Silent Knight AL. Именно о последнем и пойдет речь в сегодняшней статье.

ASUS Silent Knight AL

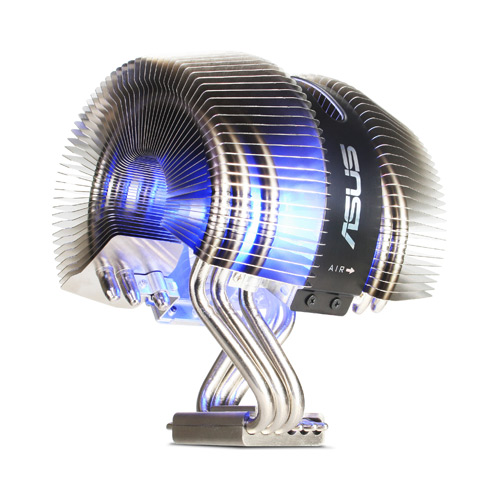

Как вы уже, наверное, догадались, буквы AL в названии обозначают алюминий. Это и есть главное отличие новой модели – в ее конструкции применены алюминиевые ребра, а не медные, как у предшественницы. Сравнить строение и эффективность работы двух «рыцарей» - вот наша основная задача. Итак, «медный рыцарь» уже был рассмотрен, поэтому перейдем к обзору алюминиевого.

Поставка, комплектация и спецификация

ASUS Silent Knight AL

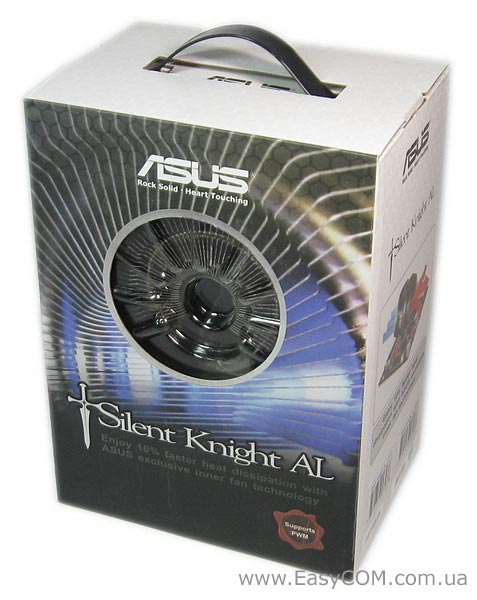

Упаковка, в которой поставляется кулер, не сильно изменилась со времен «медного века». Изменения носят чисто декоративный характер. На лицевой стороне есть небольшое окошко, которое не дает четкого представления о конструкции кулера, а лишь интригует держащего в руках коробку. Немного ниже, под названием модели, есть надпись, гласящая о 10% повышении эффективности рассеивания тепла. К сожалению, надпись не говорит, от чего взяты эти 10%. В правом нижнем углу нарисован значок с надписью «Supports PWM». Это означает, что используемый в кулере вентилятор поддерживает 4-контактный разъем питания и регулировку скорости вращения методом ШИМ.

ASUS Silent Knight AL

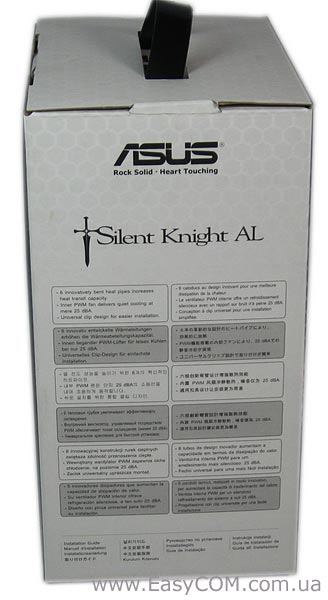

На боковой стороне коробки на разных языках перечисляются достоинства и особенности конструкции кулера. Наиболее важными отличиями производитель считает:

  • наличие 6 тепловых трубок;
  • внутренний вентилятор с ШИМ-методом регулирования частоты вращения;
  • универсальность и легкость крепления.

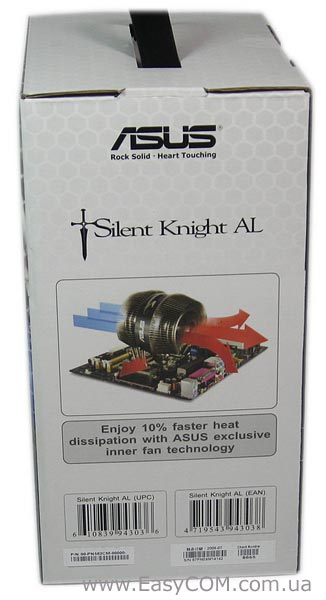

Вторая боковая поверхность содержит иллюстрацию движения воздушного потока через радиатор кулера. И вновь нам напоминают, что эффективность рассеивания тепла стала на 10% выше.

ASUS Silent Knight AL

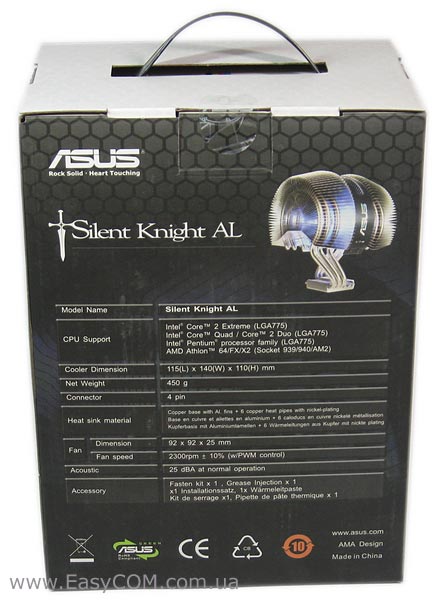

Обратная сторона коробки содержит полную спецификацию кулера. Приводим ее в таблице ниже.

Спецификация:

Модель

ASUS Silent Knight AL

Поддержка процессорных разъемов

Socket 478, LGA775, Socket AM2/AM2+/AM3/754/939/940

Материал радиатора

Медное основание и 6 тепловых трубок диаметром 6 мм, алюминиевые ребра

Размеры радиатора, мм

115 х 140 х 110

Размеры вентилятора, мм

92 х 92 х 25

Тип разъема питания

4-контактный

Питание вентилятора, В

12

Скорость вращения, об/мин

2300 ± 10%

Поток воздуха, CFM

45,6

Статическое давление, мм в.ст.

2,325

Уровень шума, дБ

25

Тип подшипника

скольжения

Масса, гр

450

Сайт производителя

http://www.asus.com/

Основной параметр, отличающий спецификации двух кулеров c аналогичной конструкцией, это, естественно, масса. Алюминиевый вариант весит на 160 грамм меньше. Небольших изменений претерпел встроенный вентилятор – теперь он поддерживает ШИМ-метод регулирования скорости вращения. Прочие характеристики практически идентичны.

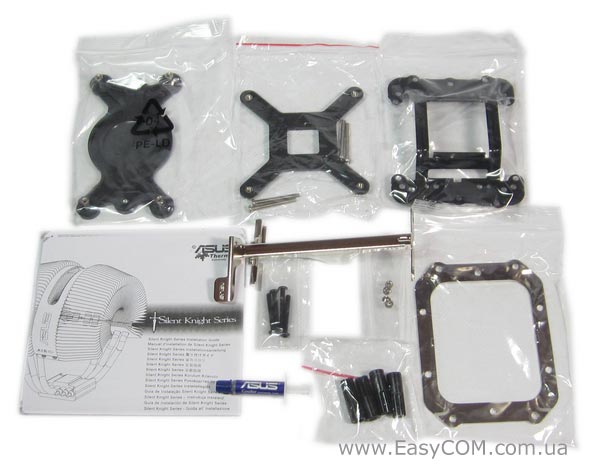

В комплекте с кулером находятся:

  • инструкция по установке кулера;
  • термопаста ASUS;
  • backplate и винты крепления для LGA 775;

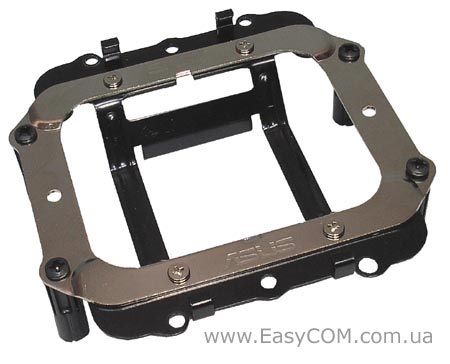

  • универсальная стальная рамка крепления кулера;
  • стальная планка-конвертер для Socket AM2;
  • backplate для Socket 754/939/940 и Socket AM2;
  • прижимная клипса с фиксатором;
  • комплект винтов;
  • комплект пластиковых втулок.

ASUS Silent Knight AL

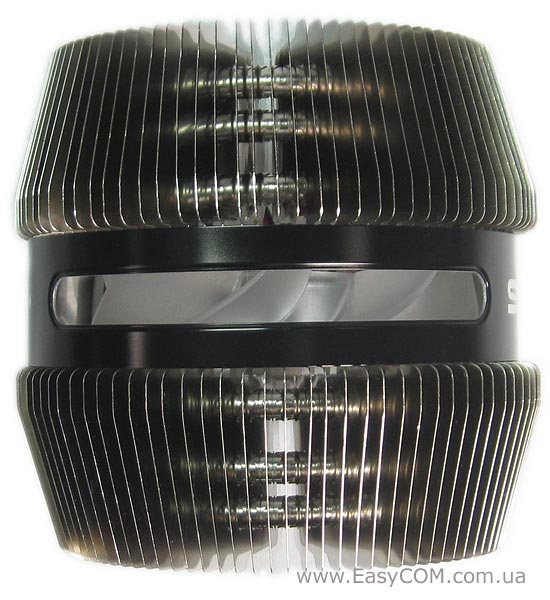

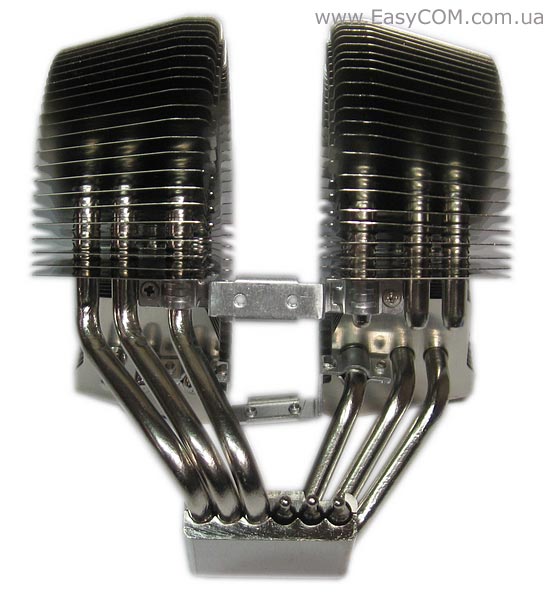

Конструкция кулера не претерпела каких-либо изменений. По-прежнему используются 6 тепловых трубок – по три для каждой секции радиатора. Число ребер также осталось неизменным – 128, по 64 на каждой секции.

ASUS Silent Knight AL

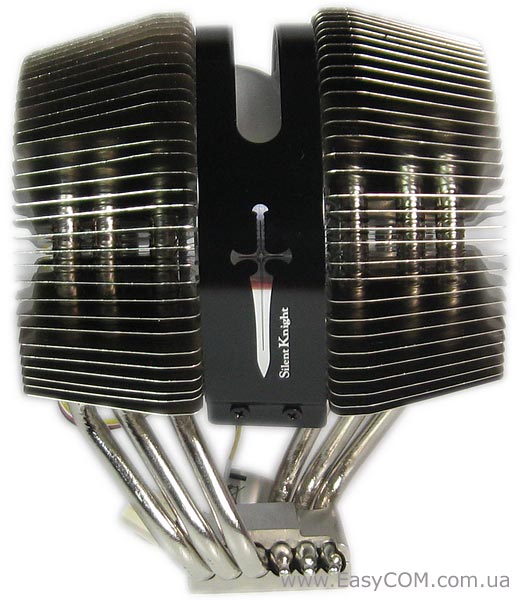

Вентилятор закреплен в центре кулера. Пластиковый кожух  вокруг него позволяет создавать направленный воздушный поток.

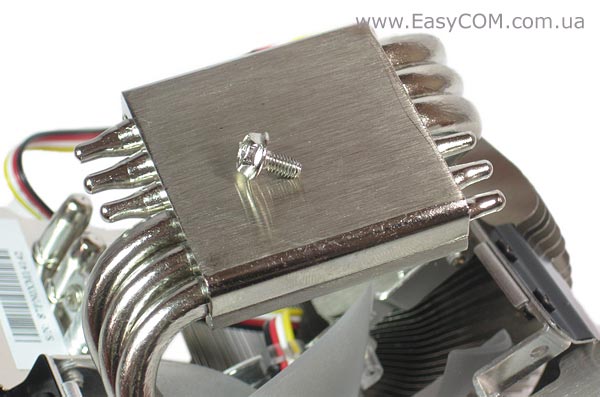

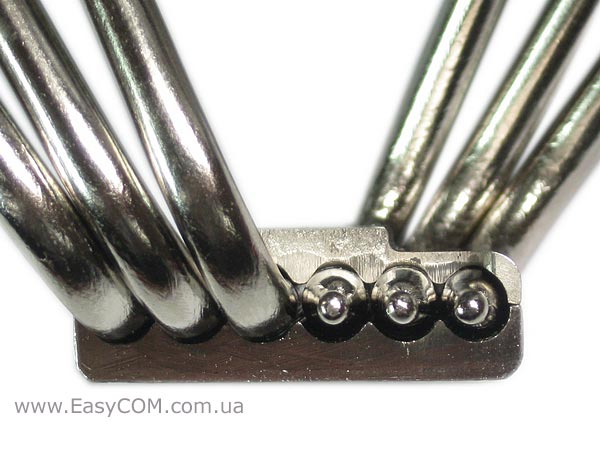

В достаточно широком медном основании в специальных желобах уложены 6 тепловых трубок. Контакт между основанием и трубками улучшен термоклеем.

В данной версии кулера, в отличие от предшествующей, основание, тепловые трубки и ребра покрыты слоем никеля. Это позволяет продлить срок их службы за счет исключения коррозии и окисления. К сожалению, обработка основания находится на среднем уровне – на ощупь очень хорошо чувствуются следы фрезы, полировка не наблюдается. Размеры основания 38х40 мм.

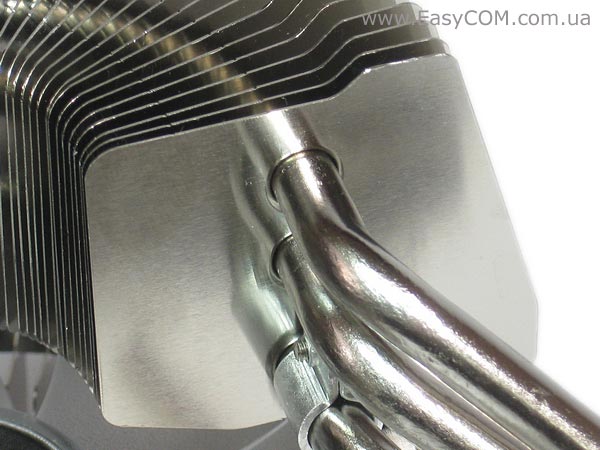

Алюминиевые ребра наштампованы на тепловые трубки без применения пайки или термоклея. Однако, благодаря никелевому покрытию, сидят они достаточно плотно, так что на хороший тепловой контакт надеется, все же, можно.

ASUS Silent Knight AL

Вентилятор крепится двумя винтами к металлической рамке, которая по совместительству играет роль ребра жесткости между двумя секциями радиатора.

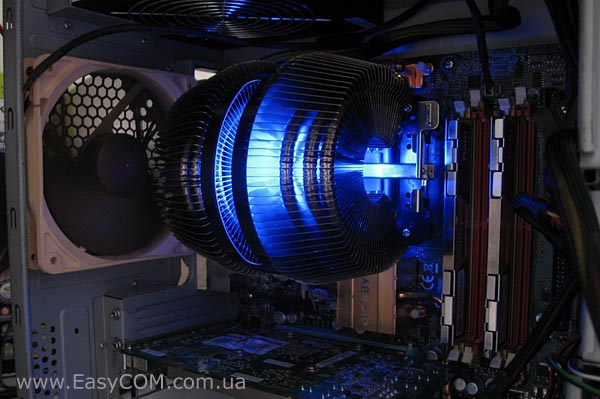

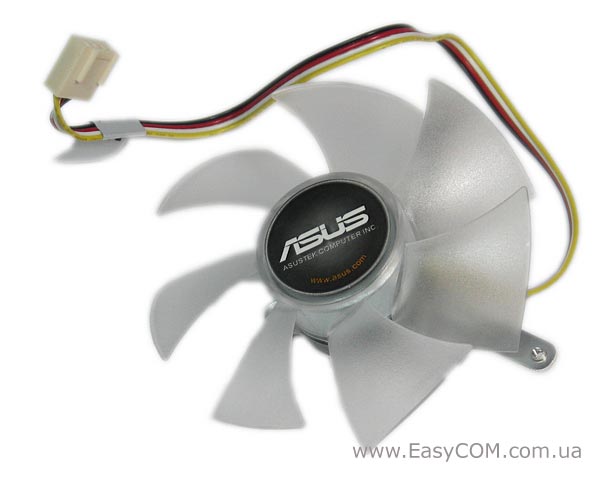

Вентилятор без корпуса – то есть одна крыльчатка. Ее диаметр составляет 84 мм, изготовлена она из полупрозрачного пластика, чтобы подсветка была эффектнее. Применение оригинального вентилятора в конструкции кулера исключает возможность его замены на более тихий или более производительный. Придется довольствоваться только предустановленным вариантом.

Установка и крепление

В комплекте с кулером поставляется универсальный набор креплений, позволяющий установить его на все современные платформы, за исключением Socket LGA 1366.

Для материнских плат под Socket AM2/AM2+/AM3 предусмотрена металлическая планка-конвертер, позволяющая изменять ориентацию кулера относительно процессорного разъема.

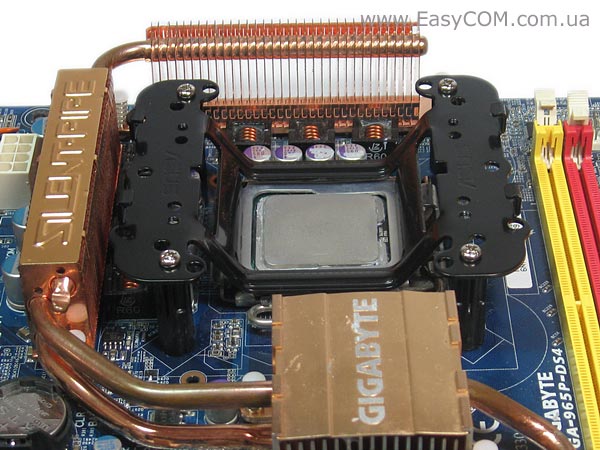

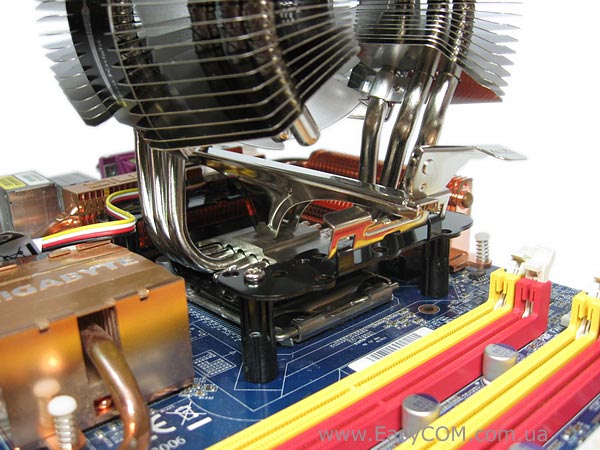

Во всех случаях предусматривается использование опорной пластины (backplate), что позволяет добиться хорошего прижима без изгиба материнской платы. Процедура установки для всех платформ предусматривает установку сначала универсального крепления и опорной пластины…

… а потом прижима кулера посредством специальной клипсы. Особых сложностей с монтажом у нас не возникло, труднодоступных мест выявлено не было.

ASUS Silent Knight AL
