Обзор «игрового» кулера ASUS Silent Square

Компания ASUS любит делать кулеры причудливой формы и давать им оригинальные названия, вроде Sielent Knight (Тихий рыцарь). Так и с кулером, который мы рассмотрим сегодня, несмотря на обычную прямоугольную форму радиатора он для модности украшен и оснащен синей подсветкой. Название кулера Silent Square не только в переводе означает «тихий прямоугольник», но и имеет свою аббревиатурную расшифровку, которая приведена на официальном сайте:
Superior performance (супер эффективность): поддержка процессоров AMD и Intel Dual-Core
Quiet (тихий): уровень шума 18 дБ
Universal application (универсальность): K8, 775, 478 платформы
Aesthetics (эстетичность): фантастический внешний вид с подсветкой
Reliable (надежность): охлаждение узла VRM
Easy assembly (легкость установки): инновационное крепкое удерживающее модульное крепление.

Неплохой перечень лучших качеств, особенно поражает очень низкий уровень шума вентилятора. Поверим производителю, что это не просто громкие слова, и проверим их на деле, как говорится «доверяй, но проверяй».

Полная спецификация:

Модель

Silent Square

Поддержка процессорных разъемов

Socket 478, LGA 775, Socket 754/939/940, Socket AM2

Поддержка процессоров

Intel  Core 2 Extreme/ Core 2 Duo/ Pentium  D (Dual-Core)
Intel  Pentium 4 HT/Celeron D
AMD Athlon 64 X2/ FX (Dual-Core)
AMD Athlon  64/Sempron  CPU

Материал радиатора

Медное основание + алюминиевые пластины + 5 медных тепловых трубок

Размеры радиатора, мм

140 x 115 x 140

Размеры вентилятора, мм

92 x 92 x 25

Питание вентилятора, В

12

Тип подшипника

скольжения

Скорость вращения, об/мин

1800±10 %

Поток воздуха, CFM

32,25

Уровень шума, дБ

18

Разъем питания

4-контактный

Термоинтерфейс

Термопаста ASUS

Дополнительно

Синяя подсветка

Вес, г

656

Сайт производителя

http://www.asus.com.tw/

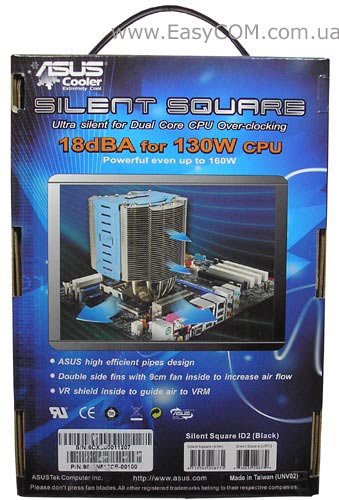

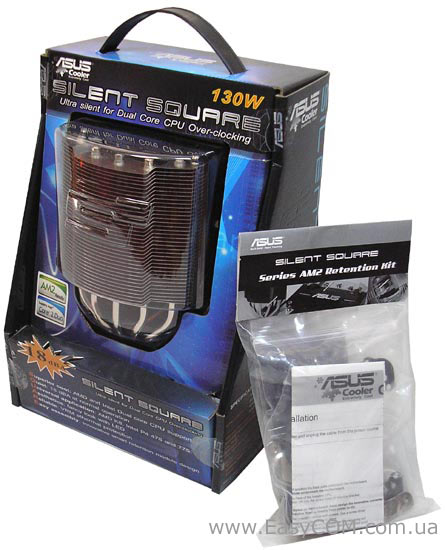

Кулер Silent Square упакован в пластиковый чехол и стильную синюю картонную коробку с ручкой для переноски. Крепежные детали к процессорному разъему AM2 прилагаются отдельно в полиэтиленовом пакете. На картонной коробке отмечена возможность охлаждать процессоры, рассеивающие 130 Вт тепла, и издавать при этом шум лишь в 18 дБ. На боковой стороне коробки приведена часть спецификации и показана последовательность установки кулера на материнскую плату.

На задней части коробки показано, как воздушные потоки кулера охлаждают узел стабилизации питания процессора.

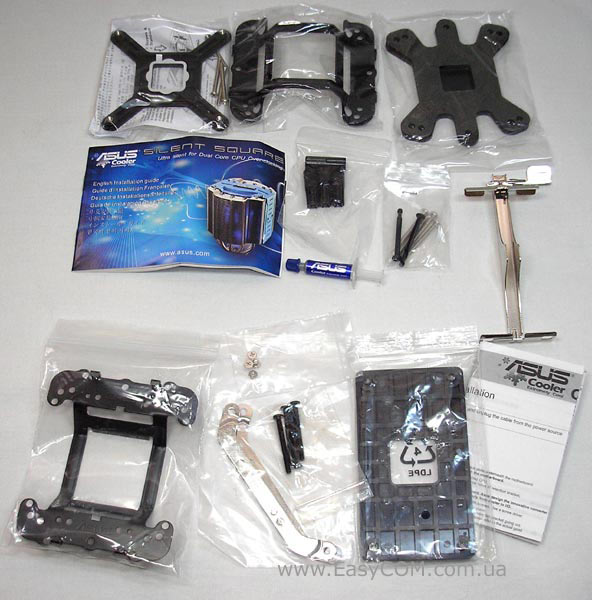

К кулеру прилагается довольно большое количество необходимых для установки на различные платформы деталей.

В комплект Silent Square входят:

  • две инструкции по установке;
  • три backplate для разных платформ;
  • наборы винтов;
  • две металлических рамки;
  • поворотные металлические скобы;
  • пластиковые подставки;
  • универсальная клипса;
  • термопаста ASUS.

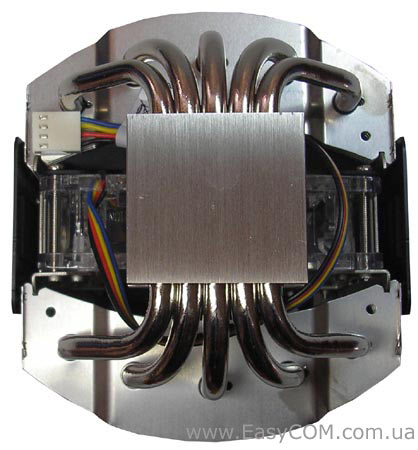

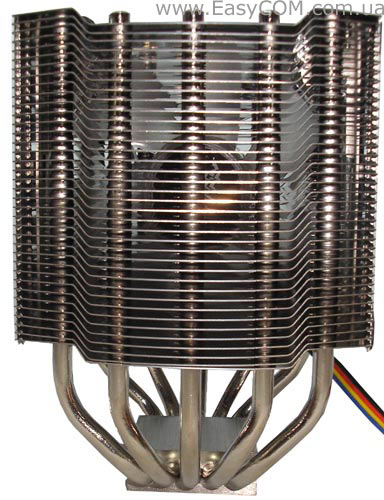

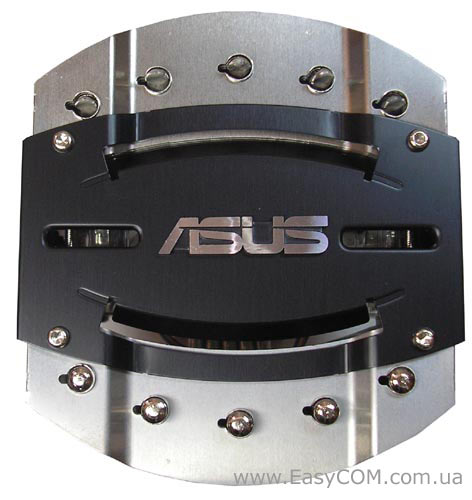

Кулер Silent Square имеет типичную башенную форму. Большой радиатор, состоящий из тонких алюминиевых пластин, закреплен на пяти тепловых трубках. 6 мм тепловые трубки имеют U-образную форму и точно посередине к ним подсоединено медное основание. Радиатор состоит из двух одинаковых пакетов пластин, расположенных с разных сторон тепловых трубок. С боковых сторон кулера пластины радиатора загнуты, а пространство между ними закрыто черным металлическим кожухом, для уменьшения рассеивания воздушного потока, создаваемого вентилятором.

Между двумя частями алюминиевого радиатора установлен 92 мм вентилятор. Кожух прикручен к радиатору винтами под шестиугольную отвертку. Сверху черный кожух украшает надпись «ASUS».  Существует еще разновидность кулера  Silent Square имеющая синий цвет кожуха, поэтому есть возможность выбора.

Алюминиевые пластины имеют посередине выгнутый вниз профиль. 92 мм вентилятор перекрывает радиатор почти по всей поперечной плоскости. Максимальная скорость вентилятора составляет 1800±10% об/мин, создает он при этом воздушный поток  32,25 СFM и рекордно слабый шум 18 дБ. Во время тестирования материнская плата определила скорость равную 1950 об/мин, и надо признать, что вентилчтор работал действительно очень тихо.

Снизу с одной стороны к вентилятору прикреплен небольшой козырек, который направляет небольшую часть воздушного потока вниз. При установке кулера на плату необходимо обязательно учесть направление потока воздуха, чтобы нагретый шел в сторону задней панели корпуса. Направление потока воздуха указано стрелкой на боковой панели. Вентилятор имеет 4-контактный разъем питания, это позволит на платформе Intel пользоваться функцией автоматического управления скоростью вентилятора (PWM).

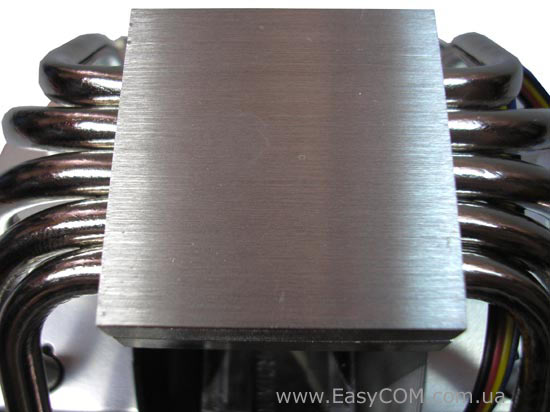

Поверхность основания обработана очень хорошо, но до идеального состояния не дотягивает.

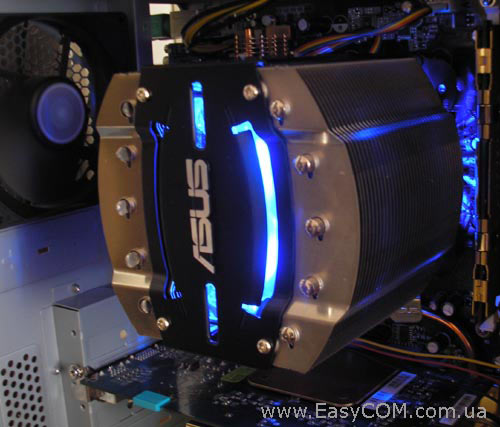

Внешний вид кулера с подсветкой немного разочаровывает, если его сравнивать с тем, который показан на официальной странице. Кожух очень сильно закрывает подсветку. Фактически она видна в отраженном виде снизу и немного в прорезях кожуха сверху. В том ракурсе, в котором кулер был сфотографирован с эффектной подсветкой на официальной странице,  вы, к сожалению, не сможете видеть кулер в установленном состоянии. Хотя он и так достаточно красиво смотрится.

Тестирование

Тестовая конфигурация платформы с процессором AMD и Intel, была собрана из следующих компонентов:

На платформе AMD:

Материнская плата

ASUS M2N-SLI Deluxe на nForce 570SLI (AM2, DDR2, ATX)

Процессор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2, @2600МГц

Оперативная память

2 х DDR2-800 512 Мб Transcend PC6400

Видеокарта

Gigabyte GV-NX76G256D GeForce 7600GS 256 Mб DDR2 PCI-E

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптический привод

ASUS DVD-E616P1

Блок питания

Fortron ATX400-PNF, 400 Вт, 120 мм малошумный вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

На платформе Intel:

Материнская плата

Gigabyte GA-965P-DS4 (Intel P965 Express)

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб) @2,8 ГГц

Оперативная память

2x DDR2-800 1024 Mб PQI PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

Мы протестировали кулер в трех режимах работы процессора, с разной скоростью вращения вентилятора:

  • Idle. Режим простоя, при котором загрузка процессора минимальна. В данном режиме компьютер работает, когда пользователь работает в офисных приложениях или занимается просмотром интернет страничек.
  • Normal. Загрузка процессора находится на уровне 60%, как при выполении несложных задач или задач непредназначенных для многопоточного исполнения. Данный режим  работы мы получили при перекодировании несжатых wav в mp3 с помощью кодека LAME, работающего в однопоточном режиме.
  • Burn. Режим максимальной загрузки процессора, характерный для многих ресурсоемких задач и современных игр, был смоделирован стресс-тестом процессора  программы EVEREST.

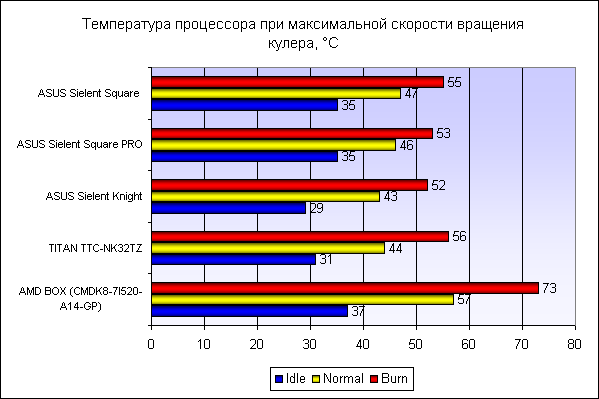

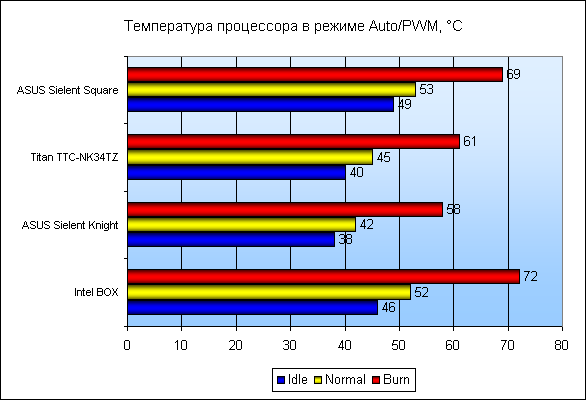

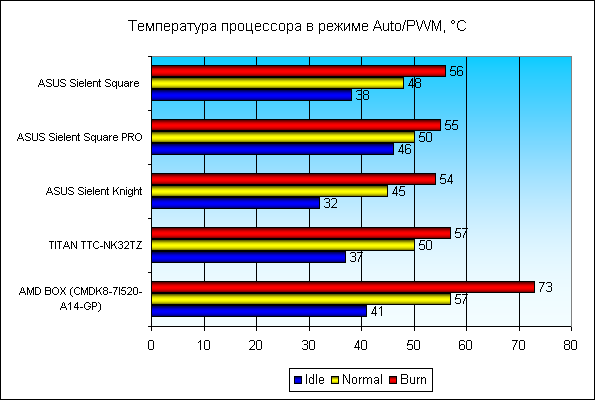

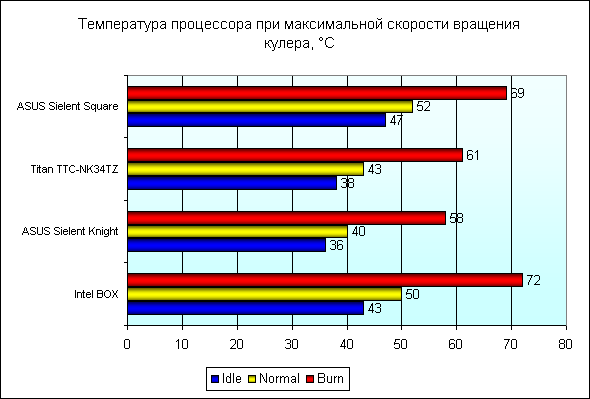

На платформе AMD результаты тестирования вполне предсказуемы. Для всех приведенных моделей компании ASUS соблюдается почти строгая зависимость эффективности охлаждения от ее стоимости. Тот результат, который продемонстрировал кулер Silent Square на платформе Intel, является следствием плохого прижатия основания к процессору. Предупреждение компании ASUS были не напрасными, так к нашей стендовой материнской плате Gigabyte GA-965P-DS4, не входящей в рекомендованный список материнских плат, кулер не подошел. Стоит отметить, что в списке совместимости перечислены исключительно материнские платы компании ASUS, да и то не все.  Недостаточно прижатый кулер Silent Square к процессору, показал результат  немного лучше, чем боксовый вариант. Впрочем, ситуацию можно легко исправить, если что-нибудь подложить под упор прижимной клипсы.

Выводы

Кулер Silent Square отлично подойдет для охлаждения современного разогнанного процессора в игровом или рабочем ПК. По результатам тестирования, его эффективность охлаждения почти не отстает от показателей других суперкулеров. Его стоимость как, впрочем, и всех остальных продуктов ASUS немного завышена. Но, этот факт частично компенсируется наличием очень тихого вентилятора и привлекательным внешним видом с синей подсветкой. Единственным серьезным недостатком, является неудачная система крепления, которая гарантированно обеспечивает кулер достаточным прижатием к процессору, только на определенном перечне материнских плат компании ASUS. Однако, категорично утверждать, что этот кулер не подходит для материнских плат других производителей, нельзя. Но при выборе кулера этот, безусловно, негативный момент нужно обязательно учитывать.

К достоинствам можно отнести:

  • привлекательный внешний вид с подсветкой;
  • высокая эффективность охлаждения;
  • очень тихий вентилятор;
  • способность охлаждать узел стабилизации питания (VRM);
  • универсальное крепление.

К недостаткам отнесем:

  • завышенную стоимость;
  • гарантированная совместимость только с определенным перечнем материнских плат ASUS.
