Обзор и тестирование процессорной системы охлаждения be quiet! DARK ROCK PRO 3

Недавнее знакомство с самым мощным процессорным кулером с горизонтальной компоновкой в модельном ряду компании Listan GmbH & Co. KG оставило весьма приятное впечатление. Протестированное решение оказалось в действительности очень эффективным, при этом уровень создаваемого им шума был вполне комфортным для длительного использования даже на максимальной скорости вращения вентиляторов.

be quiet! DARK ROCK PRO 3

Приятно, что в арсенале изготовителя имеется еще более производительная система охлаждения – be quiet! DARK ROCK PRO 3. Она отличается уже более привычной Twin-Tower-компоновкой, а уровень TDP охлаждаемых процессоров может достигать 250 Вт. Следовательно, даже отвод тепла от 220-ваттных процессоров AMD ей вполне под силу. Чем же отличается топовое решение Listan GmbH & Co. KG от флагманов других производителей и какова его реальная эффективность? На эти и другие вопросы мы попытаемся ответить в текущем обзоре.

Спецификация

Производитель и модель

be quiet! DARK ROCK PRO 3
(BK019)

Поддержка процессорных разъемов

AMD Socket 754 / 939 / 940 / AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3

Максимальный TDP поддерживаемых процессоров, Вт

250

Тепловые трубки

Материал

Никелированная медь

Количество

7

Диаметр, мм

6

Пластины радиатора

Материал

Алюминий

Количество

90

Толщина, мм

0,6

Расстояние между пластинами, мм

2,2

Основание

Материал

Никелированная медь

Размеры, мм

45 х 40

Термоинтерфейс

Термопаста Dow Corning TC-5121 в шприце

Вес термопасты, г

1

Модели вентиляторов

be quiet! SilentWings PWM 120 мм
(BQT T12025-MF-PWM)

be quiet! SilentWings PWM 135 мм
(BQ SW3-13525-MF-PWM)

Поддержка ШИМ-регулировки скорости вращения лопастей

Есть

Есть

Напряжение питания вентилятора, В

12

12

Ток питания, А

0,2

0,4 / 0,11

Потребляемая мощность, Вт

2,4

4,8 / 1,56

Скорость вращения вентилятора, об/мин

1700

1400

Уровень шума, дБ

26,1

Статическое давление, мм вод. ст.

1,23

2,1

Воздушный поток, м3/ч (CFM)

93,3 (57,2)

113,8 (67,8)

Разъем питания

4-контактный

4-контактный

Длина кабеля, см

25

20

Размеры вентилятора, мм

120 x 120 x 25

135 x 135 x 22

Тип подшипников

Fluid Dynamic Bearing (гидродинамические)

Fluid Dynamic Bearing (гидродинамические)

Тип двигателя

4-полюсный

6-полюсный

Время наработки на отказ, часов

300 000

300 000

Размеры, мм

Без вентиляторов

123 х 133 х 163

С вентиляторами

150 x 137 x 163

Вес, г

1197

Гарантия, лет

3

Сайт производителя

be quiet!

Страница продукта

Упаковка и комплектация

be quiet! DARK ROCK PRO 3

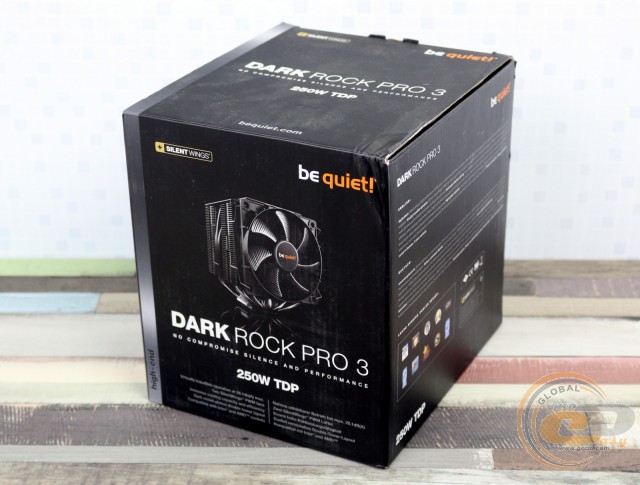

Коробка, в которой поставляется охладитель, имеет все характерные черты продукции, продающейся под брендом be quiet!. Черно-бело-оранжевые тона, отличное информационное наполнение, подробная таблица спецификации – традиционно все на своих местах.

be quiet! DARK ROCK PRO 3

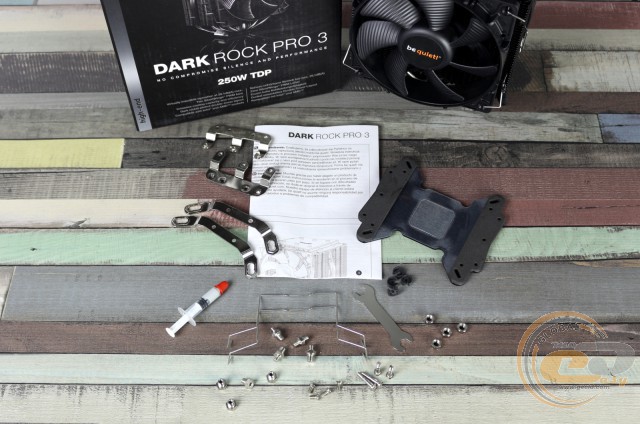

Комплектация be quiet! DARK ROCK PRO 3 также выдает производителя, так как включает в себя фирменное металлическое мультиплатформное крепление и другие полезные компоненты. Полный их перечень выглядит следующим образом:

  • универсальная усилительная пластина со смягчительными прокладками;
  • две пары металлических креплений для разных платформ;
  • набор втулок, гаек и винтов;
  • четыре C-образные пластиковые прокладки;
  • гаечный ключ;
  • термопаста Dow Corning TC-5121 в шприце (1 г);
  • пара металлических скоб для крепления вентилятора;
  • руководство по установке.

Отметим наличие в комплекте термопасты Dow Corning TC-5121, которая обеспечит максимально эффективную передачу тепла между основанием охладителя и теплораспределительной крышкой процессора.

Внешний вид и конструкция

be quiet! DARK ROCK PRO 3 be quiet! DARK ROCK PRO 3

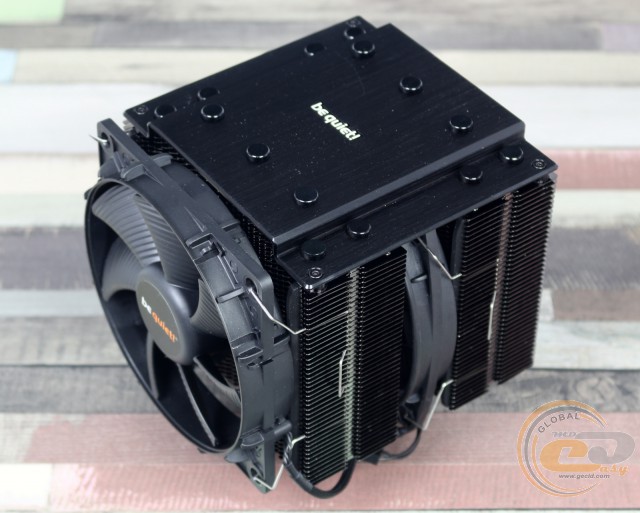

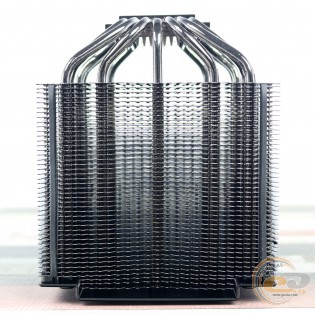

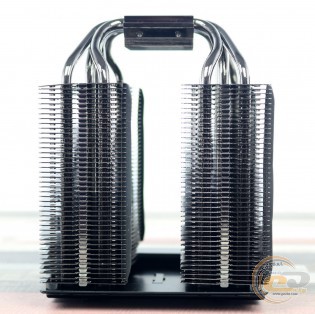

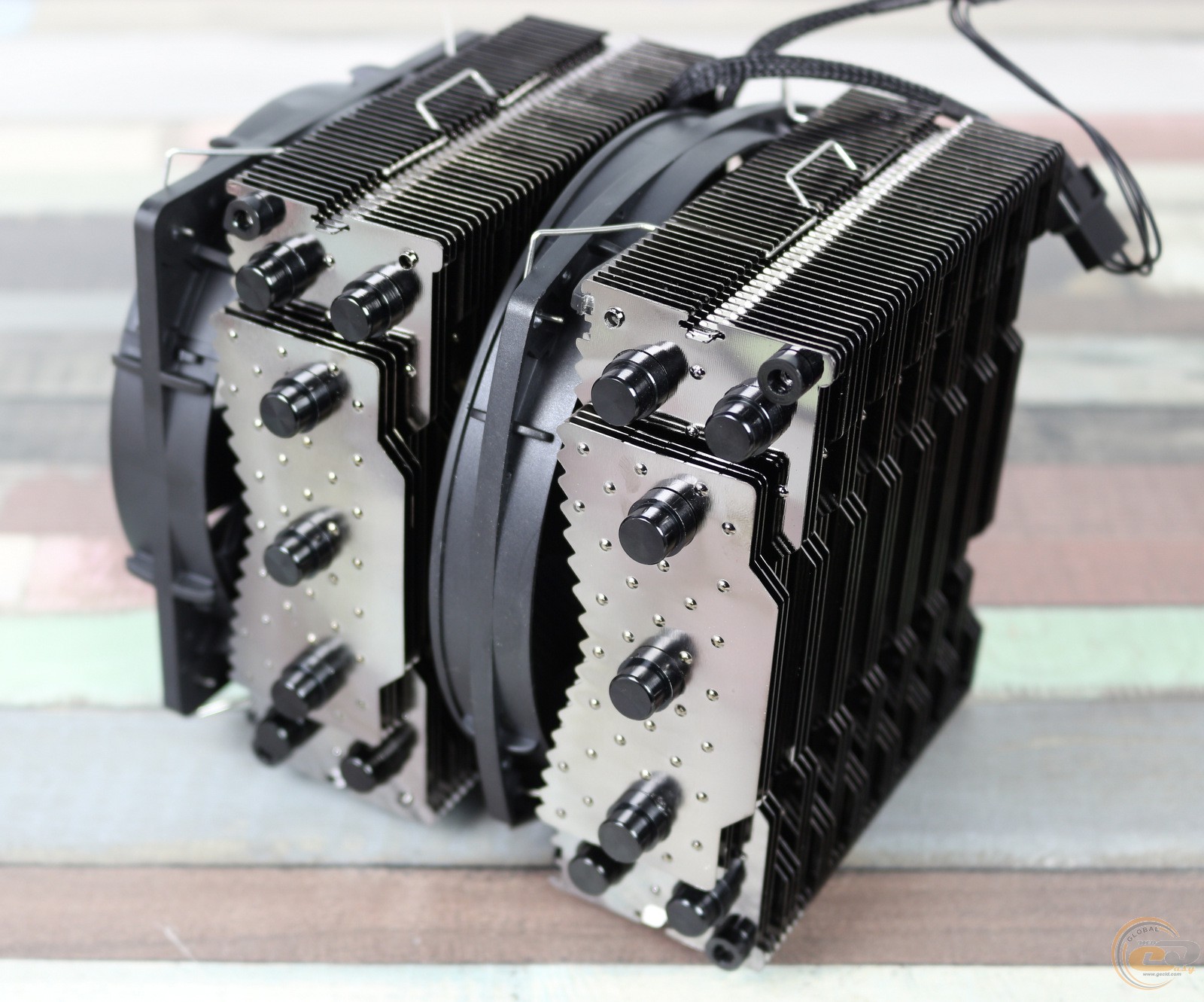

В основе be quiet! DARK ROCK PRO 3 лежит радиатор башенного типа, состоящий из двух секций. Они образуются из семи медных U-образных 6-мм тепловых трубок, на которые нанизаны 0,6-мм алюминиевые пластины. Все элементы радиатора отличаются приятным никелированным покрытием, защищающим их от окисления и придающим конструкции оригинальный внешний вид.

be quiet! DARK ROCK PRO 3 be quiet! DARK ROCK PRO 3

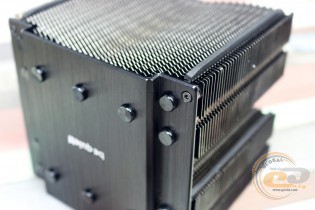

Верх охладителя прикрывает окрашенная в черный цвет полированная алюминиевая крышка, на которой нанесена эмблема бренда.

be quiet! DARK ROCK PRO 3

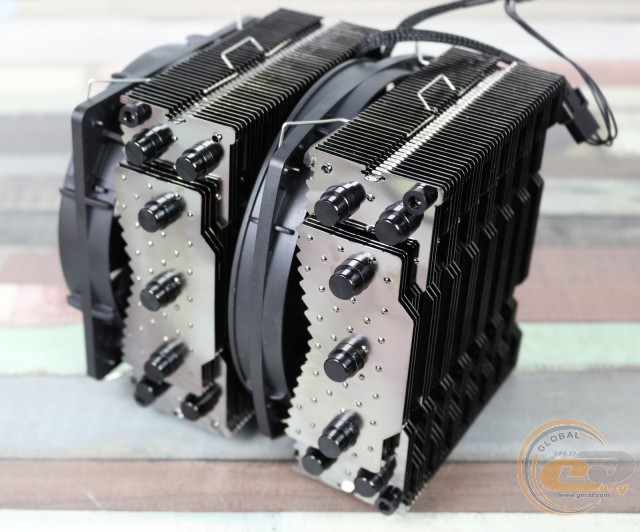

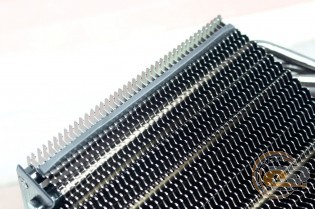

Под ней открывается вид на пластины радиатора, отличающиеся интересной формой. Со стороны вертушек они имеют пилообразные края, а на поверхности присутствуют округлые выпуклости, улучшающие циркуляцию воздуха и оптимизирующие его конвекцию.

be quiet! DARK ROCK PRO 3

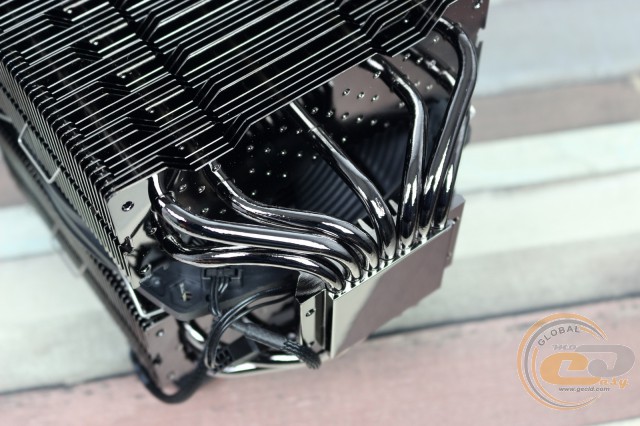

С помощью припоя трубки прикреплены к основанию радиатора, а пластины очень плотно насажены без использования пайки. Такой подход встречается чаще всего, поскольку он способствует лучшей теплопередаче у основания и высокой жесткости конструкции в целом.

be quiet! DARK ROCK PRO 3

be quiet! DARK ROCK PRO 3

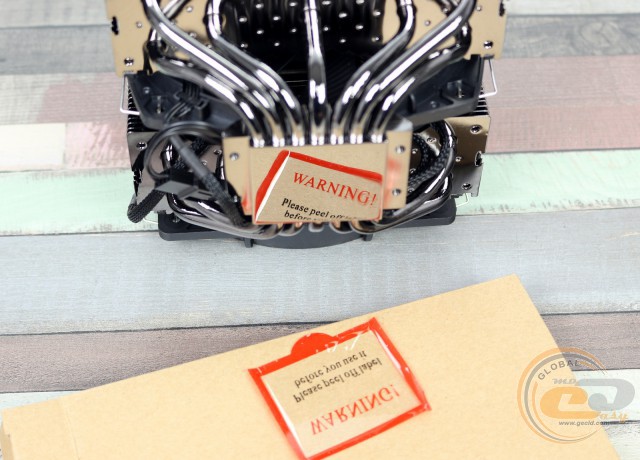

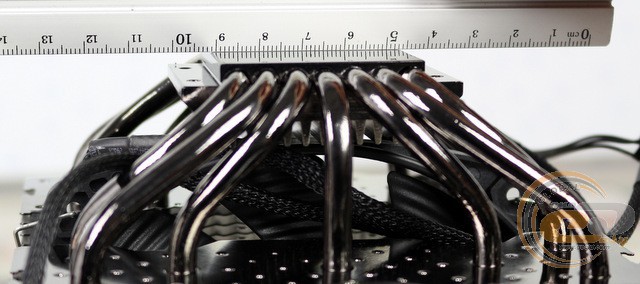

Само основание отличается зеркальной полировкой. Кроме того, его поверхность полностью ровная, что обеспечит оптимальный контакт с теплораспределительной крышкой процессора.

be quiet! DARK ROCK PRO 3

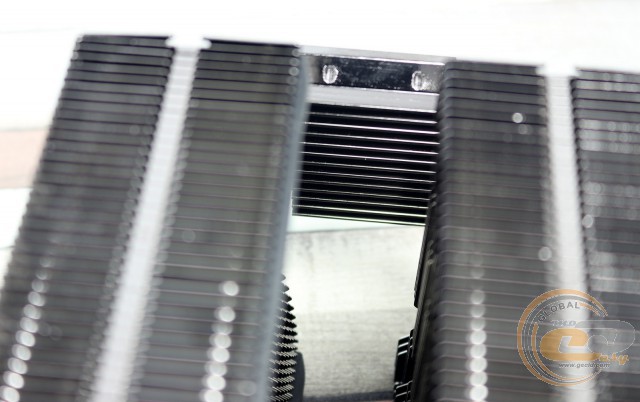

Полезным конструкционным решением является компактный радиатор, расположенный с обратной стороны основания и вносящий свою лепту в отвод тепла.

be quiet! DARK ROCK PRO 3

be quiet! DARK ROCK PRO 3

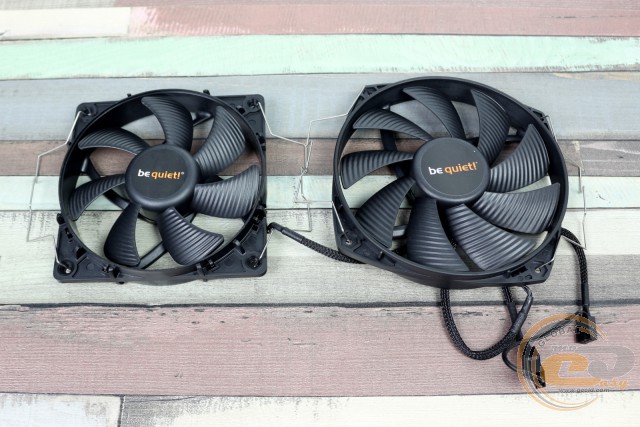

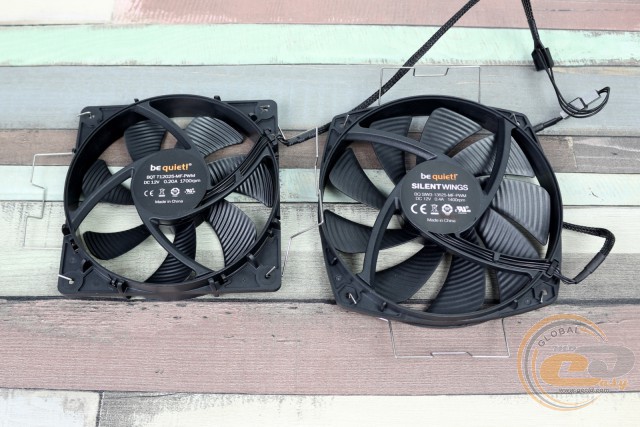

Для активного перемещения воздуха используются две фирменные вертушки: 120-мм be quiet! SilentWings PWM (BQT T12025-MF-PWM) и 135-мм be quiet! SilentWings PWM (BQ SW3-13525-MF-PWM). Общей особенностью данных вентиляторов является использование в их основе долговечных гидродинамических подшипников (ресурс 300 000 часов), ШИМ-регулировка скорости вращения, а также рифленые лопасти. Кроме того, 135-мм решение отличается применением 6-полюсного электродвигателя (вместо стандартного 4-полюсного), обеспечивающего более тихую работу и низкий уровень создаваемой вибрации. В целом уровень шума вентиляторов не должен превышать отметки 26,1 дБ при максимальной скорости вращения.

Питание на вертушки подается через один 4-контактный разъем, а 135-мм пропеллер подключается к 120-мм с помощью 3-проводного разветвителя. При желании вентиляторы можно подсоединить и отдельно, тем более что длины проводов (20 – 25 см) для этого будет вполне достаточно.

be quiet! DARK ROCK PRO 3 be quiet! DARK ROCK PRO 3

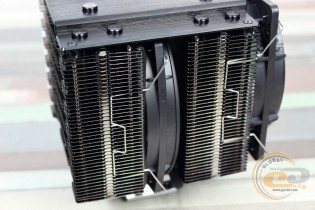

Пропеллеры без каких-либо трудностей крепятся к радиатору с помощью металлических скоб. С тыльной стороны охладителя также можно смонтировать еще одну 120-вертушку, используя пару комплектных креплений. Для уменьшения передаваемых на радиатор вибраций в местах установки вентиляторов расположены продольные резиновые прокладки.

Процесс установки

Процесс установки кулера be quiet! DARK ROCK PRO 3 на разные платформы описан в комплектном бумажном руководстве. Ниже мы подробно расскажем об особенностях данной процедуры.

be quiet! DARK ROCK PRO 3 be quiet! DARK ROCK PRO 3

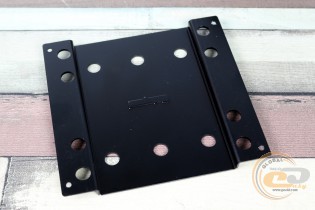

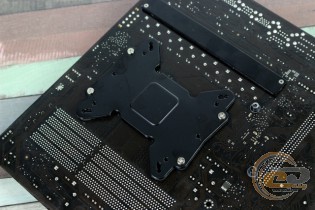

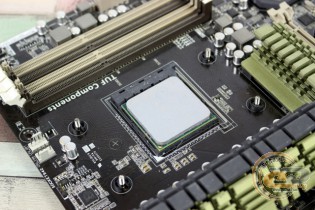

На системных платах для процессоров компании AMD изначально следует демонтировать стандартное крепление. С обратной стороны устанавливаем комплектную усилительную пластину, которая фиксируется при помощи винтов и комплектных C-образных шайб.
