Обзор и тестирование процессорной системы охлаждения be quiet! DARK ROCK TF

09-12-2015

Благодаря сдержанному цветовому оформлению кулер хорошо впишется в любую систему. Отличную совместимость с различными корпусами обеспечит его небольшая высота, составляющая всего 130,8 мм.

be quiet! DARK ROCK TF be quiet! DARK ROCK TF

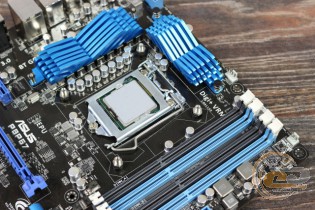

Для установки be quiet! DARK ROCK TF на платформы с процессорами компании Intel также применяется комплектная усилительная пластина. Для ее фиксации используются те же винты, что и на платформе AMD, но в этот раз поверх C-образных прокладок также устанавливаются шестигранные гайки с втулкой.

be quiet! DARK ROCK TF

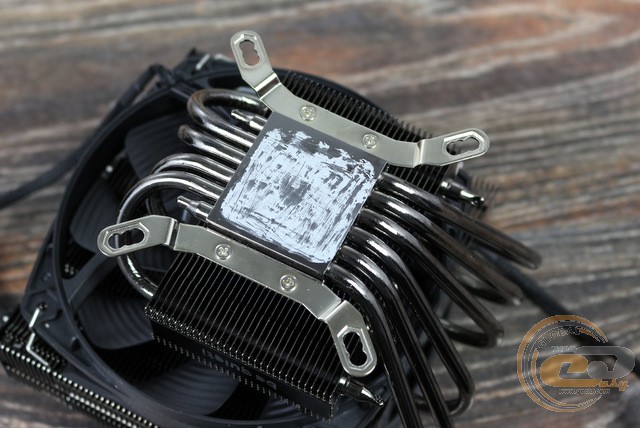

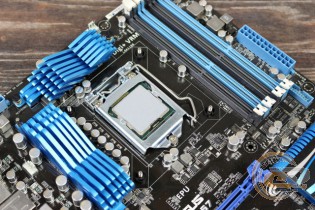

К основанию прикручиваем металлические крепления, которые следует монтировать параллельно к тепловым трубкам радиатора. Следующий шаг – фиксация кулера на системной плате. Перед этим не забудьте установить процессор и нанести термоинтерфейс.

be quiet! DARK ROCK TF be quiet! DARK ROCK TF

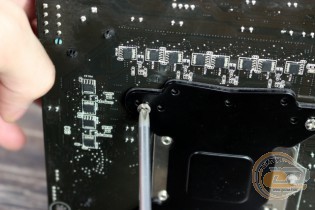

С лицевой стороны для монтажа используются комплектные гайки, доступ к которым может быть осложнен высокими околопроцессорными радиаторами, как это было в нашем случае.

be quiet! DARK ROCK TF

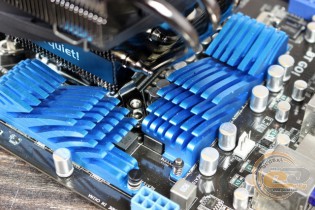

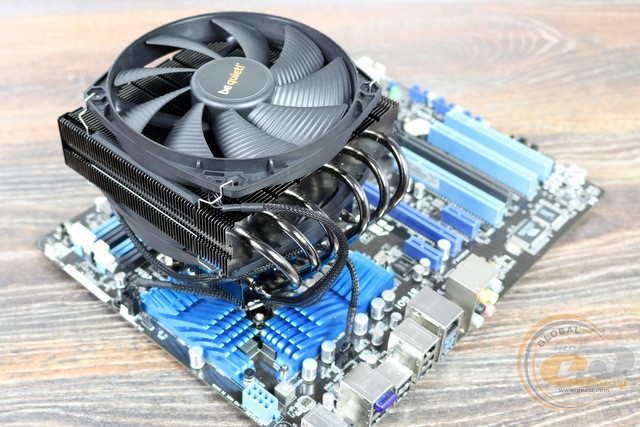

В целом тестируемый кулер обладает отличной совместимостью с габаритными охладителями на элементах подсистемы питания процессора. Отметим, что установить его с поворотом на 180° не получится, поскольку в таком случае трубки уже упираются в близлежащие радиаторы.

be quiet! DARK ROCK TF be quiet! DARK ROCK TF

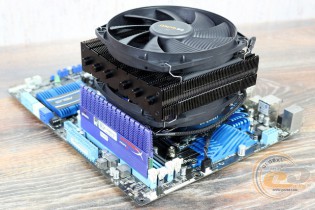

Что касается модулей ОЗУ, то во всех разъемах можно применять решения высотой до 50 мм, а вот 61-мм планку мы смогли использовать только в четвертом DIMM-слоте. В принципе, снятие нижнего вентилятора может решить проблему установки даже самых высоких модулей памяти на обеих платформах.

be quiet! DARK ROCK TF

be quiet! DARK ROCK TF

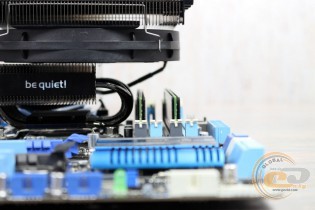

Надлежащая совместимость кулера обеспечена также и с первым слотом расширения (в нашем случае это PCIe x1).

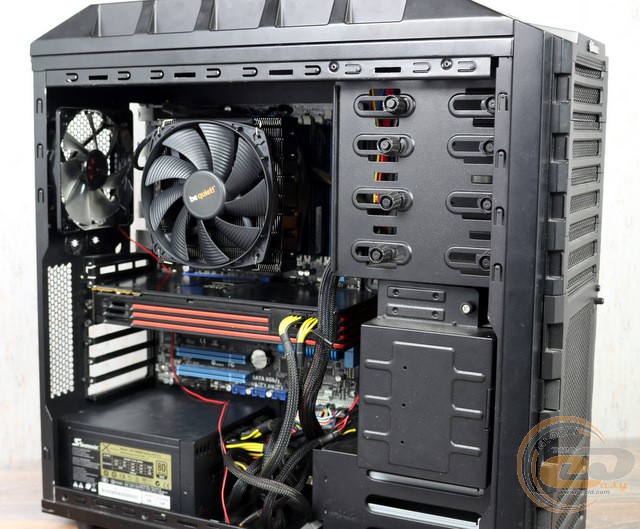

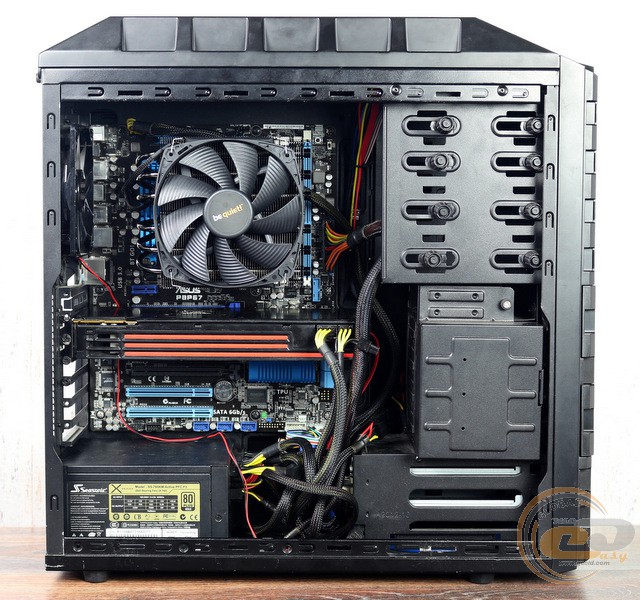

В целом сложность процесса его установки можно охарактеризовать как среднюю. Больше всего неудобства вызвала необходимость придерживать гайку с лицевой стороны, что усложняется габаритными околопроцессорными радиаторами.

Тестирование

Для тестирования процессорной системы охлаждения be quiet! DARK ROCK TF использовалось следующее оборудование:

Процессоры

AMD Phenom II X6 1100T @ 3,3 ГГц (Socket AM3+, L3 6 МБ)

Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ)

Материнские платы

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

Оперативная память

2 х DDR3-1333 1024 МБ TwinMOS 9DRTBKZ8-TATP

Видеокарта

AMD Radeon HD 6950 (2 ГБ GDDR5)

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 об/мин, 8 МБ, SATA 3 Гбит/с)

Блок питания

Seasonic X-760 (SS-760KM), 120-мм вентилятор

Корпус

Enermax Hoplite ECA 3220, 2 x 120-мм вентилятора

Термопаста

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

be quiet! DARK ROCK TF

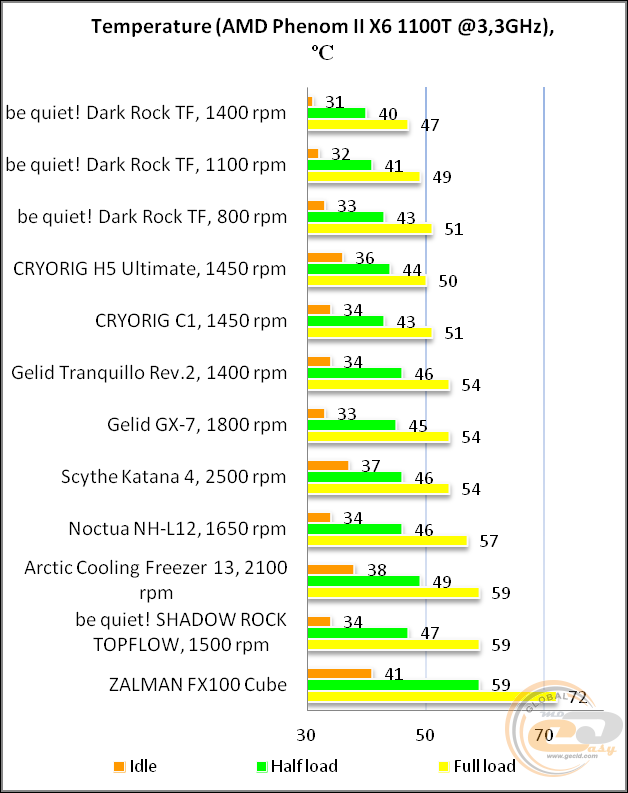

Безусловно, наибольший интерес be quiet! DARK ROCK TF будет представлять для владельцев компактных систем, в составе которых чаще всего используются APU AMD A-серии и CPU Intel. Поэтому возможности охлаждения процессора AMD Phenom II X6 1100T мы протестировали без разгона. Как видим, новинка продемонстрировала отличные показатели, в том числе и при небольшой скорости вращения (800 об/мин). Низкопрофильному решению CRYORIG C1 для удержания аналогичной температуры приходилось уже работать на максимальной частоте 1450 об/мин. Безусловно, более габаритный радиатор и большее количество тепловых трубок делают свое дело, хотя, с другой стороны, модель от CRYORIG отличается рекордно малой высотой – всего 74 мм. В целом даже на более прожорливых платформах AMD тестируемый кулер обеспечит хороший задел для повышения частоты CPU.

be quiet! DARK ROCK TF

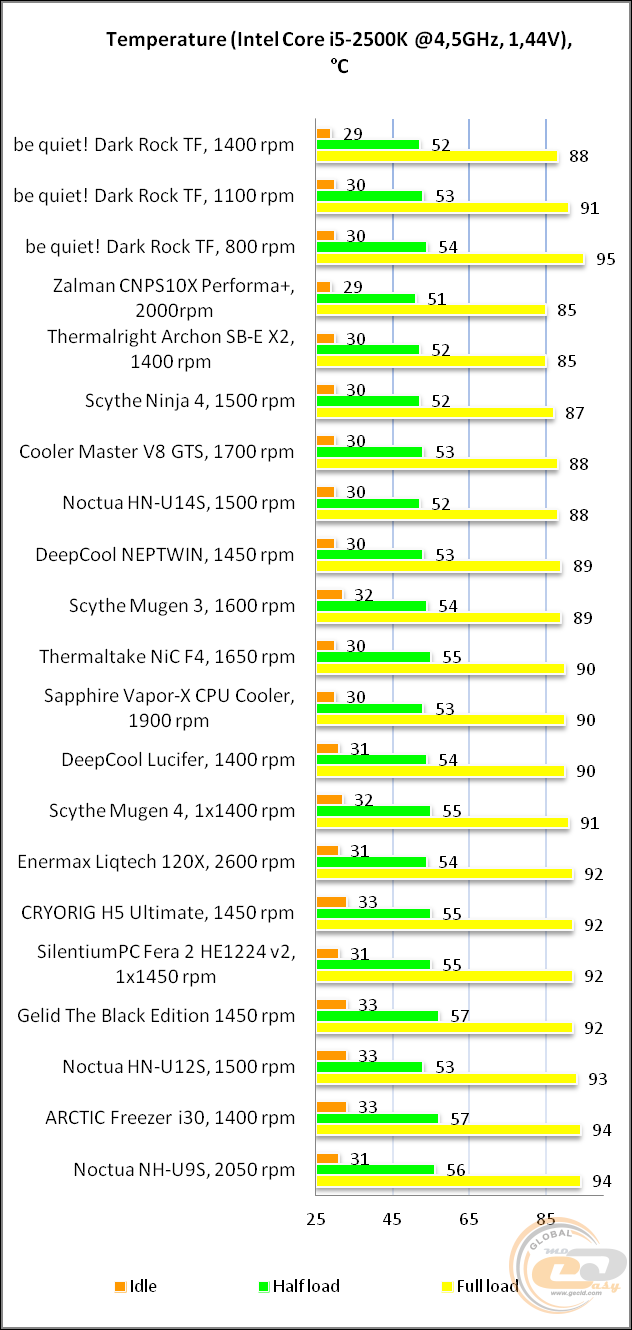

Тестирование на четырехъядерном процессоре Intel Core i5-2500K показало отличные возможности новинки. В частности, ей удалось заметно превзойти даже такие габаритные решения, как Scythe Mugen 4 и Deepcool GAMER STORM LUCIFER, при этом также немного опередив двухвентиляторную Tower-модель Deepcool NEPTWIN V2. Если же говорить о других кулерах с горизонтальным размещением вентилятора, то эффективность Scythe Grand Kama Cross 3 и Noctua NH-C14S оказалась приблизительно на одном уровне с be quiet! DARK ROCK TF. Правда, из них двумя вертушками оснащено только тестируемое решение.

Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка имеет переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.

be quiet! DARK ROCK TF

График зависимости эффективности кулера от скорости вращения его вентиляторов демонстрирует заметное увеличение производительности в диапазоне напряжения от 6 до 10 В. Повышение входного напряжения до 11 и 12 В уже не столь сильно влияет на температурные показатели, но все же полученный эффект будет заметен.

Напряжение питания вентилятора, В

Скорость вращения лопастей, об/мин

Уровень шума

6

750

Практически бесшумно

7

850

Практически бесшумно

8

950

Очень тихо

9

1100

Тихо

10

1200

Тихо, с небольшим фоновым шумом

11

1300

Ниже среднего, фоновый шум не мешает работе

12

1400

Ниже среднего, уровень шума в пределах комфортного

Минимальная скорость вращения комплектных вентиляторов составила 365 об/мин при напряжении 3,15 В. Для охлаждения неразогнанных процессоров ее может быть вполне достаточно, но мы бы советовали эксплуатировать новинку на скорости свыше 750 об/мин, так как в таком режиме имеет место хорошее сочетание низкого уровня шума и немалой эффективности при отводе тепла от оптимизированных CPU. Более быстрый режим работы (1100 об/мин) является несколько громче, при этом его можно охарактеризовать как тихий и весьма эффективный в применении. А максимальная скорость в 1400 об/мин обеспечит лучшие тепловые показатели, при которых времяпровождение за компьютером все еще остается комфортным.

Выводы

Линейка кулеров под названием «Темная скала» является топовой в ассортименте компании Listan GmbH & Co. KG, и решение be quiet! DARK ROCK TF вполне соответствует ее позиционированию.

В отличие от множества Tower-моделей, герой текущего обзора имеет горизонтальную TopFlow-компоновку. О ее преимуществах мы уже писали ранее: это и улучшенная совместимость с близлежащими компонентами, и меньшая нагрузка на системную плату, и более эффективное охлаждение околопроцессорных компонентов. А благодаря небольшой высоте такие решения могут применяться в составе компактных ПК, где башенные кулеры просто не поместятся. Все это в равной степени касается и протестированного решения. Кроме того, по итогам исследования его показатели эффективности соответствуют другим мощным моделям, побывавшим у нас на тестировании. То есть в случае с be quiet! DARK ROCK TF оригинальная компоновка не требует идти на жертвы в плане производительности, а с точностью до наоборот – позволяет получить весьма эффективный кулер, занимающий в корпусе сравнительно немного свободного пространства.

В целом, с точки зрения возможностей по охлаждению разогнанных процессоров, уровня шума, комплектации и качества исполнения (отметим надежные вертушки с гидродинамическими подшипниками), данный охладитель заслуживает похвалы. Но, как это часто бывает, не обошлось в нем и без нюансов. Первый из них касается некоторых сложностей, возникающих во время установки, что связанно с затрудненным доступом к прижимающим гайкам на системных платах для процессоров Intel. Второй же заключается в совместимости с модулями ОЗУ. Так, на платформе AMD изгиб трубок создавал перекос планки, установленной в первый слот. Если для вас это критично, тогда советуем развернуть охладитель на 180°. Что касается высоты совместимых планок памяти, то при установленной нижней вертушке она будет ограничена отметкой около 50 мм, чего должно быть достаточно для применения большинства современных оверклокерских модулей. В любом случае при использовании Tower-решений данное значение часто на 10-15 мм меньше, что вынуждает пользователей искать память с низкими радиаторами или вовсе без них.

В итоге be quiet! DARK ROCK TF является одним из наиболее производительных охладителей с горизонтальной компоновкой, способным составить конкуренцию традиционным высокоэффективным Tower-решениям.

Достоинства:

  • отличная эффективность;
  • низкий уровень шума;
  • охлаждение околопроцессорных компонентов и модулей ОЗУ;
  • совместимость со всеми актуальными, а также с некоторыми устаревшими платформами;
  • использование пары тихоходных ШИМ-регулируемых 135-мм вентиляторов, основанных на надежных гидродинамических подшипниках и плавном 6-полюсном двигателе;
  • наличие резиновых антивибрационных полосок в местах крепления вертушек;
  • хорошая совместимость с модулями ОЗУ высотой до 50 мм, габаритными радиаторами подсистемы питания и первым слотом расширения;
  • приятный внешний вид радиатора благодаря никелированию всех его компонентов;
  • хорошая комплектация;
  • малая высота (130,8 мм).

Особенности:

  • усложнение установки при наличии больших околопроцессорных радиаторов (платформа Intel);
  • перекос модуля ОЗУ в первом слоте на платформе AMD (для его устранения можно повернуть кулер на 180°).


Автор: Олесь Пахолок

Выражаем благодарность компании Listan GmbH & Co. KG за предоставленный для тестирования кулер.

Выражаем благодарность компаниям AMD, ASUS, Enermax, Intel, Sea Sonic и TwinMOS за предоставленное для тестового стенда оборудование.
