Обзор и тестирование процессорной системы водяного охлаждения be quiet! SILENT LOOP 240mm: ломает стереотипы

Если в 2015 году компания Listan GmbH & Co. KG взялась за создание компьютерных корпусов (выпустив впоследствии более компактное и более габаритное решения), то 2016 для нее стал годом новых начинаний в области систем жидкостного охлаждения. Но в этот раз одновременно были представлены все три модели из новоиспеченной линейки be quiet! Silent Loop с разными размерами радиатора.

be quiet! SILENT LOOP 240mm

Мы уже готовы познакомить вас со средним из них, а именно с кулером be quiet! SILENT LOOP 240mm. Самой габаритной его составляющей является радиатор длиной 277 мм, который выполнен из меди, вопреки сложившейся «алюминиевой» тенденции. Тепло от него отводят два 120-мм вентилятора с частотой вращения до 2000 об/мин. После знакомства с некоторыми особенностями предлагаем изучить новинку более детально и сравнить ее эффективность с множеством других систем охлаждения, побывавших в наших руках за последнее время.

Спецификация

Производитель и модель

be quiet! SILENT LOOP 240mm
(BW002)

Поддержка процессорных разъемов

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3

Максимальная мощность TDP, Вт

350

Материал основания

Никелированная медь

Вес СО в сборе, кг

1,331 – 1,349

Термоинтерфейс

Термопаста в шприце

Радиатор

Материал

Покрашенная медь

Размеры, мм

124 х 277 х 30

Размеры радиатора с установленными вентиляторами, мм

124 х 277 х 55

Водяной блок

Скорость работы насоса, об/мин

2200

Рабочее напряжение, В

12

Разъем питания

3-контактный

Длина трубок, мм

390

Вентиляторы

Модель

be quiet! Pure Wings 2 120mm PWM

Количество вентиляторов

2

Тип подшипников

Rifle

Время наработки на отказ, часов

80 000

Напряжение питания вентиляторов, В

12

Потребляемый ток, А

0,3

Мощность, Вт

3,6

Скорость вращения, об/мин

2000

Уровень шума при разной скорости вращения (в % от максимальной), дБ

100%

36,9

75%

23,8

50%

16,1

Максимальный воздушный поток, м3/час (CFM)

111,3 (65,51)

Статическое давление, мм вод. ст.

2,23

Разъем питания

4-контактный

Размеры вентиляторов, мм

120 х 120 х 25

Длина кабеля, мм

450

Гарантия, лет

3

Сайт производителя

be quiet!

Страница продукта

Упаковка и комплектация

be quiet! SILENT LOOP 240mm be quiet! SILENT LOOP 240mm

Новинка поставляется в большой, умеренно жесткой упаковке, которая тут же предлагает нам оценить внешность находящегося внутри устройства и упоминает о ряде преимуществ, выделяющих его на фоне похожих решений. Подробная таблица спецификации разместилась на одной из боковин.

be quiet! SILENT LOOP 240mm

be quiet! SILENT LOOP 240mm

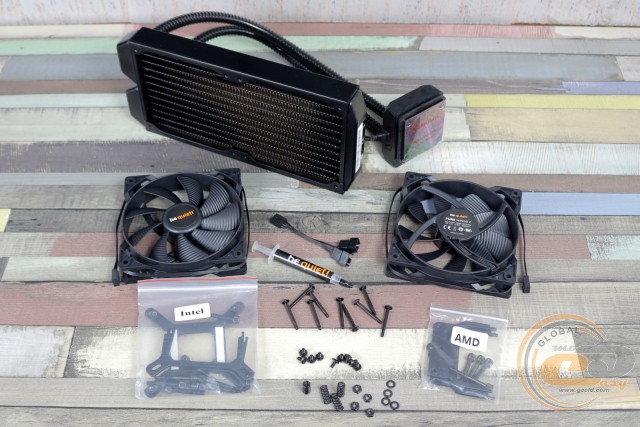

Внутри коробки все компоненты be quiet! SILENT LOOP 240 mm аккуратно разложены по своим местам в полиэтиленовых пакетах. После извлечения содержимого нашему взору предстает большой радиатор с водоблоком и парой вентиляторов, а также:

  • крепления для установки СО в системы на базе процессоров компаний AMD и Intel (в последнем случае – с применением усилительной пластины);
  • девять винтов для монтажа вентиляторов;
  • девять винтов для установки радиатора в корпус;
  • набор гаек, шайб и пружин;
  • термопаста be quiet! (1 г);
  • кабель для подключения обоих вентиляторов к одному 4-контактному разъему;
  • руководство по установке.

Радует наличие дополнительных винтов, которые пригодятся в случае потери основных, а также очень полезного кабеля и фирменной термопасты в многоразовой упаковке.

Внешний вид и конструкция

be quiet! SILENT LOOP 240mm be quiet! SILENT LOOP 240mm

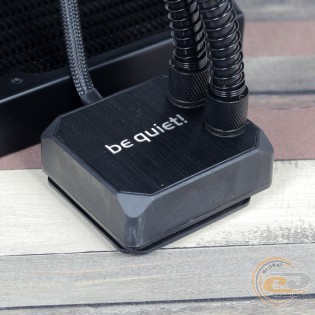

Компактные водоблоки делают СВО особенно желанными гостями в системах, где имеется потребность в установке высоких модулей ОЗУ. В be quiet! SILENT LOOP 240 данная особенность приятно дополнена расположением тепловых трубок, которые подключаются сверху, совершенно не мешая близлежащим радиаторами и слотам расширения. При этом корпус помпы выглядит строго и в духе be quiet! – узнаваемости придает сочетание матового пластика со шлифованным металлом.

Реверсивный насос работает со скоростью 2200 об/мин, а напряжение номиналом 12 В к нему подается через 25-см 3-контактный кабель в тканевой оплетке. Производитель предостерегает от подключения данного элемента через реобас или другое устройство, понижающее входное напряжение, поскольку это может привести к поломке помпы.

be quiet! SILENT LOOP 240mm be quiet! SILENT LOOP 240mm

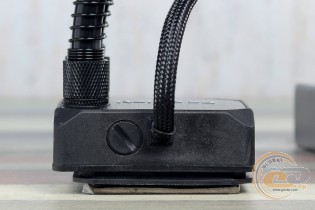

Для добавления жидкости на боковине имеется соответствующее отверстие. Данный момент выгодно отличает новинку от необслуживаемых водянок, где аналогичную процедуру необходимо выполнять в сервисном центре. Более того, производитель сам советует добавить 1 мл жидкости (рекомендовано от Alphacool, Phobya или Aquatuning) после 2 лет использования.

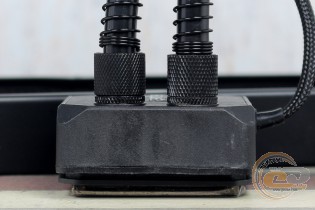

Еще одна важная особенность тестируемого решения – резьбовые фитинги типоразмера 1/4”, которые позволят подключить в контур другие охлаждаемые устройства.

be quiet! SILENT LOOP 240mm

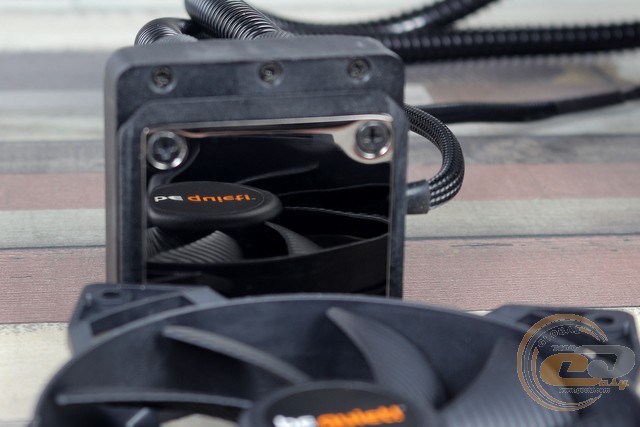

Основание, контактирующее с теплораспределительной крышкой процессора, изготовлено из никелированной меди и имеет форму квадрата со стороной 56 мм. Наличие зеркальной полировки нас не удивляет, ведь ее можно увидеть и на младших кулерах be quiet!.

be quiet! SILENT LOOP 240mm be quiet! SILENT LOOP 240mm

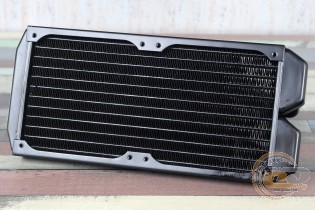

Радиатор имеет размеры 277 х 124 х 30 мм. В отличие от многих доступных моделей, вместо алюминия здесь применяется медь. При этом конструкция осталась вполне стандартной. Так, охлаждающая жидкость циркулирует по 14-ти горизонтальным пластинчатым трубкам, перенося тепло на перегородки толщиной около 0,3 мм, расположенные в среднем на расстоянии 1,35 мм. Для придания радиатору целостного вида и во избежание окисления он покрыт черной краской.

be quiet! SILENT LOOP 240mm be quiet! SILENT LOOP 240mm

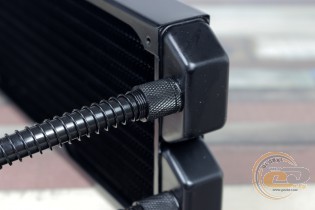

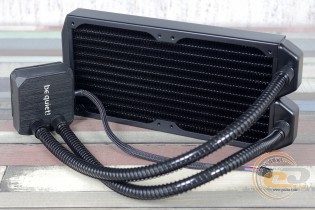

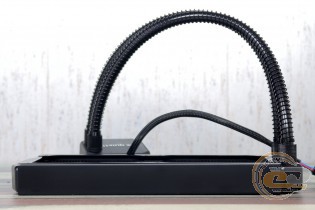

Шланги имеют длину 390 мм, чего будет вполне достаточно для удобного монтажа радиатора. Защиту от перегибов обеспечивают надетые на них пружины.

be quiet! SILENT LOOP 240mm

be quiet! SILENT LOOP 240mm

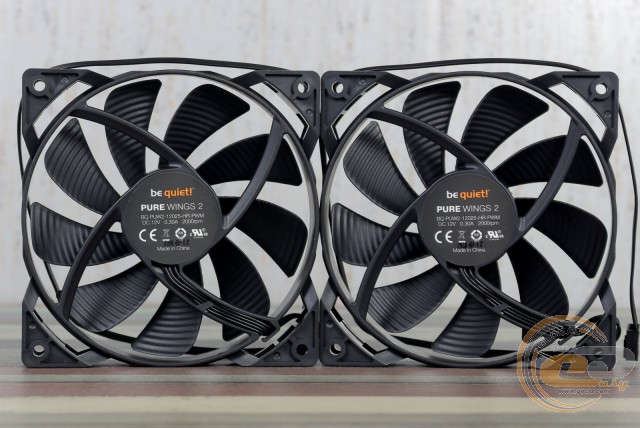

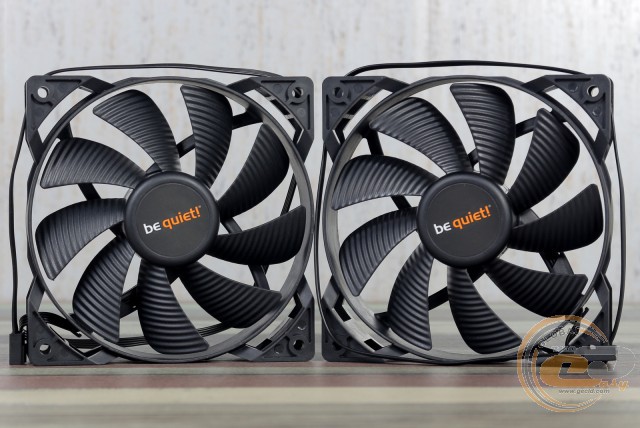

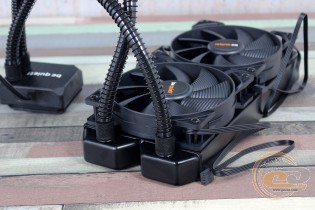

Активное охлаждение возложено на пару 120-мм вентиляторов be quiet! PURE WINGS 2 120mm PWM (BQ PUW2-12025-HR-PWM). В их основе лежат подшипники скольжения с нарезкой (Rifle), которые надежнее обычной втулки, но по своим качествам уступают гидродинамическим решениям. При потреблении 3,6 Вт вертушки рассчитаны на работу при частоте вращения до 2000 об/мин. ШИМ-регулировка позволяет гибко изменять данный показатель в достаточно широком диапазоне (в нашем случае пропеллеры стартовали на скорости около 500 об/мин).

Оптимизированная форма лопастей позволяет добиться более эффективной работы за счет увеличения воздушного давления, не нарушая при этом акустический комфорт, а также уменьшает генерирующую шум турбулентность.

be quiet! SILENT LOOP 240mm be quiet! SILENT LOOP 240mm

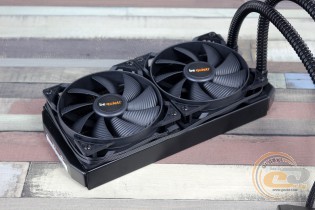

Крепление вентиляторов к радиатору осуществляется с помощью комплектных длинных винтов, а для подключения применяются 4-контактные кабели длиной 45 см. Для синхронной работы обоих вертушек можно использовать комплектный Y-образный кабель, позволяющий подключить их к одному разъему на системной плате.

be quiet! SILENT LOOP 240mm

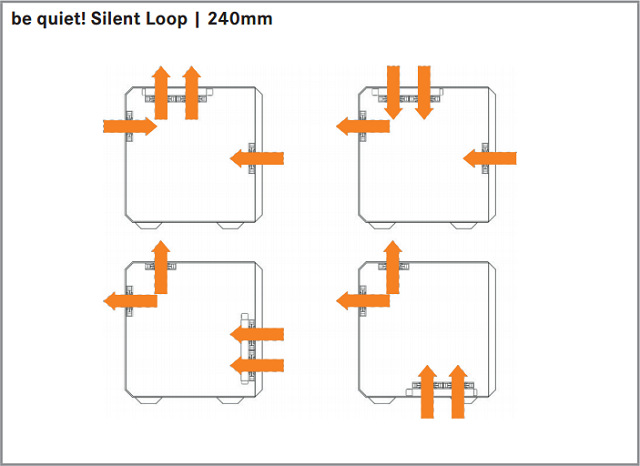

В зависимости от места размещения радиатора, вентиляторы также должны быть установлены надлежащим образом. Причем это касается не только пары комплектных решений, но и всех корпусных вертушек. Рекомендации производителя по этому поводу приведены на изображении выше.

Процесс установки

Установка системы охлаждения be quiet! SILENT LOOP 240mm в подробностях описана в руководстве пользователя. Ниже мы поделимся собственным опытом проведения данной процедуры.

be quiet! SILENT LOOP 240mm be quiet! SILENT LOOP 240mm

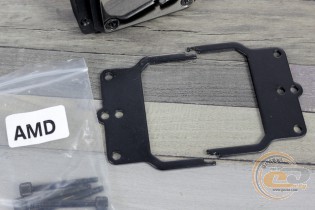

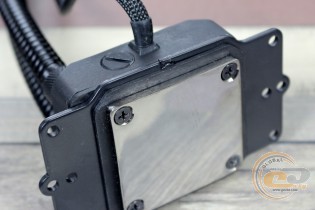

Изначально подготавливаем крепление водоблока. Для этого извлекаем содержимое пакета для нужной платформы (начнем традиционно с AMD) и устанавливаем пластины в углубления над основанием.

be quiet! SILENT LOOP 240mm be quiet! SILENT LOOP 240mm

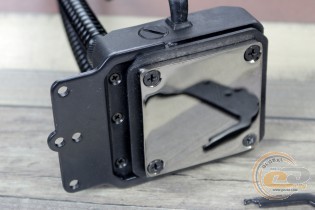

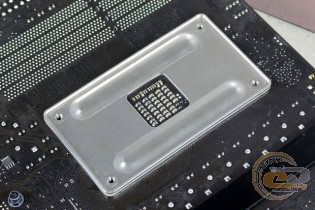

Они фиксируются без применения винтов или других элементов, что вполне оправданно, учитывая небольшой вес водоблока. Поэтому и стандартной усилительной пластины, предустановленной на системной плате, здесь будет вполне достаточно.

be quiet! SILENT LOOP 240mm be quiet! SILENT LOOP 240mm

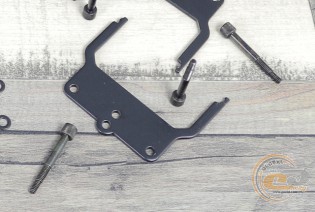

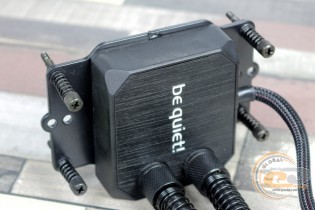

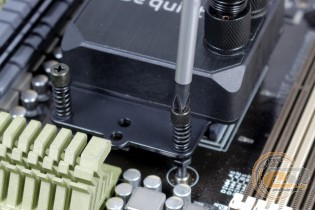

В угловые отверстия устанавливаем комплектные винты с накатанной головкой (всего в комплекте их три типа для разных платформ), используя для их фиксации пружины, шайбы и гайки. Особенностью данных винтов является наличие двойной резьбы, что поможет вам не переусердствовать с затягиванием, избежав таким образом повреждения текстолита системной платы. Действительно очень хорошая задумка и отличная ее реализация на практике.

be quiet! SILENT LOOP 240mm be quiet! SILENT LOOP 240mm

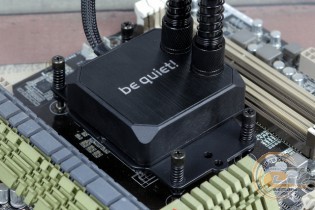

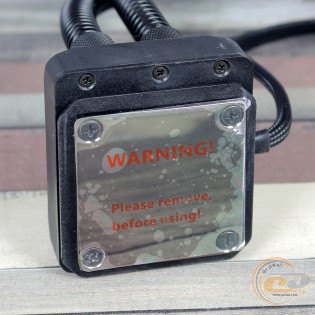

Итак, устанавливаем процессор, наносим термоинтерфейс и равномерно затягиваем винты. Перед этим не забудьте снять пленку с основания кулера – свою функцию она уже выполнила.

be quiet! SILENT LOOP 240mm be quiet! SILENT LOOP 240mm

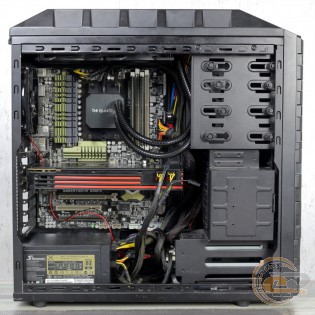

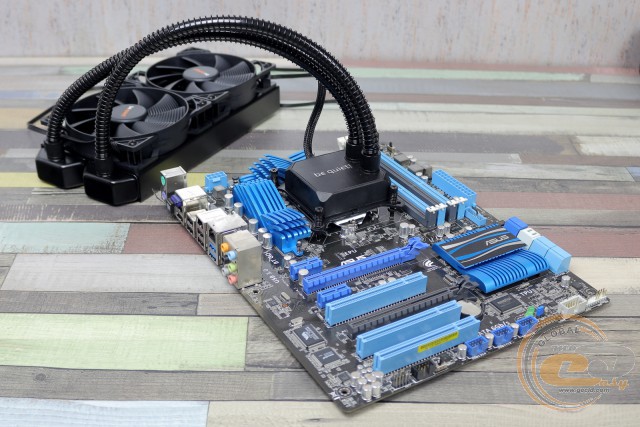

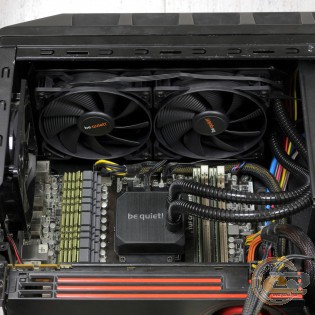

Если вы не просчитались с выбором корпуса, тогда 277-мм радиатор поместится в нем без особых трудностей. Затягиваем восемь винтов, подключаем вентиляторы и помпу к разъемам питания и наслаждаемся плодами своего труда. Строгая СВО с фирменным логотипом на самом видном месте может стать примечательным дизайнерским штрихом в составе производительного компьютера.
