Обзор и тестирование процессорной системы охлаждения Cooler Master MasterAir G100M: для эффектных и компактных систем
22-05-2018
Процесс установки
Cooler Master MasterAir G100M совместим с процессорными разъемами Intel Socket LGA775 / LGA115x / LGA2011(v3) / LGA2066 и AMD Socket AMх / FMх. Сама процедура установки детально описана в комплектном руководстве пользователя, которое также можно скачать в электронном виде, перейдя по ссылке. Мы же продемонстрируем процесс сборки на примере традиционных стендовых платформ AMD Socket AM3+ и Intel Socket LGA1155.

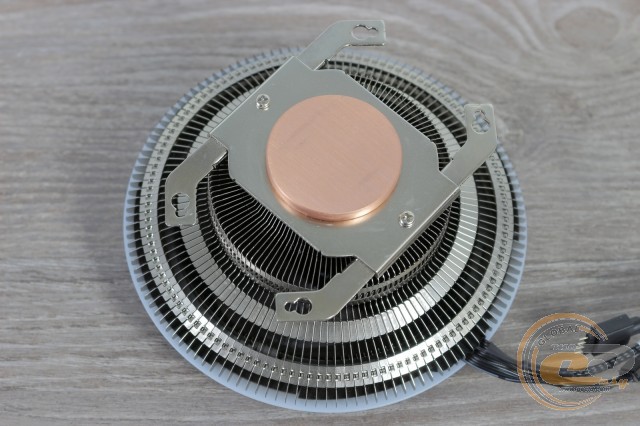

Первым действием устанавливаем металлические пластины / направляющие (для AMD с большими отверстиями) по бокам основания и фиксируем каждую короткими винтами.

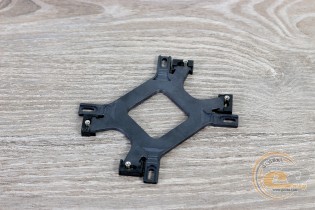

На материнских платах под процессоры AMD вместо стандартного крепления используется комплектная универсальная усилительная пластина. Переворачиваем ее на себя стороной c надписью AMD, устанавливаем шпильки в нужные отверстия и фиксируем их при помощи пластиковых креплений.

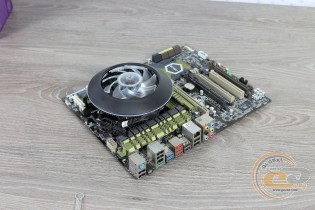

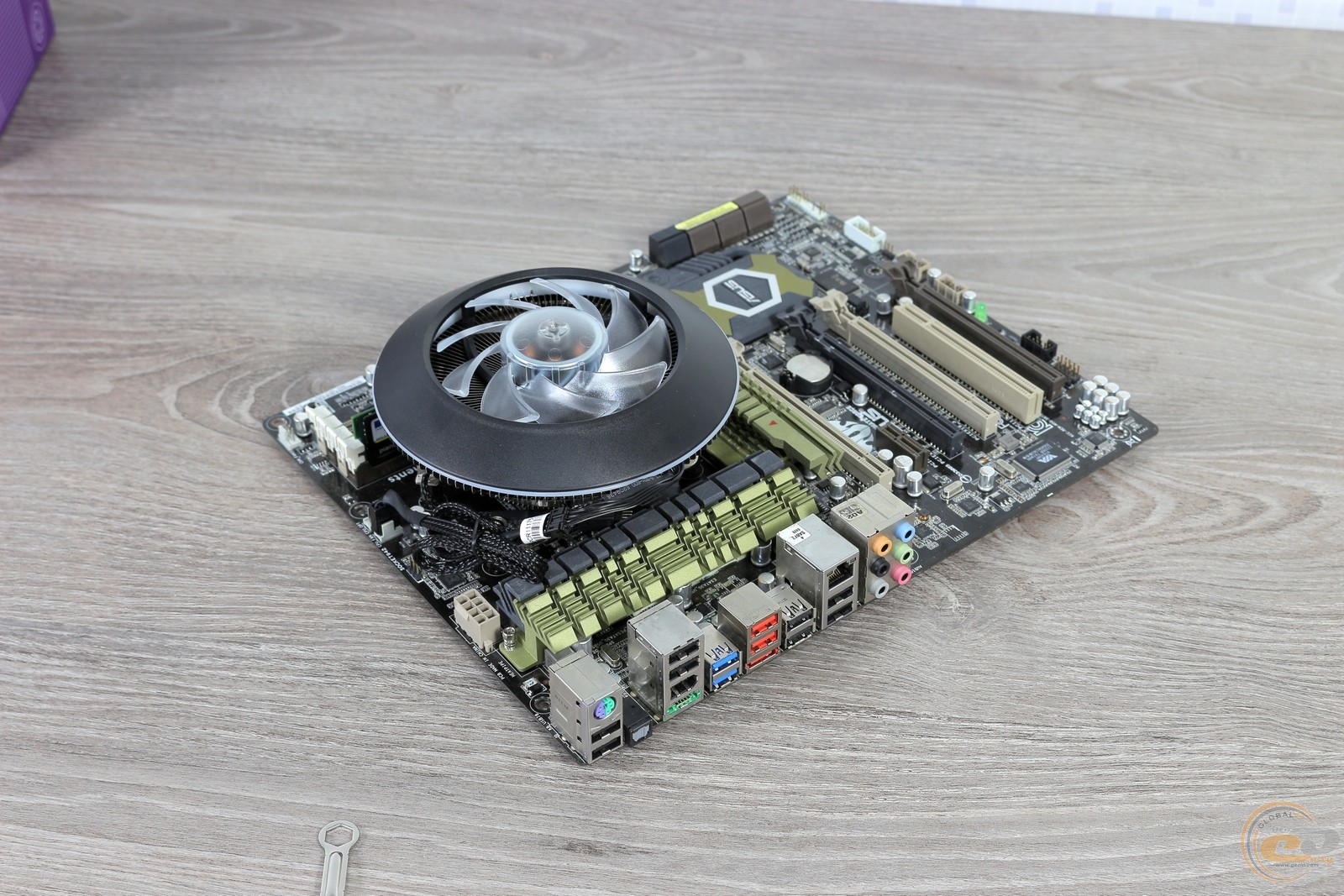

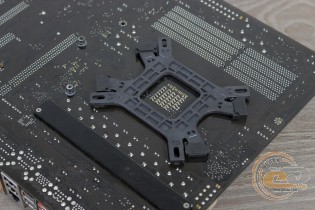

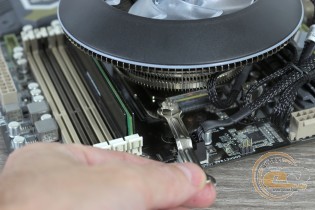

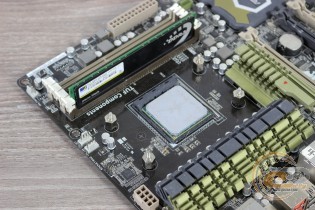

Теперь монтируем полученную конструкцию на материнскую плату. С лицевой стороны вкручиваем втулки. Затем наносим термопасту, ставим кулер на процессор, не забывая снять защитную пленку с основания, и равномерно по диагонали затягиваем гайки, воспользовавшись комплектным гаечным ключом.
Завершающим штрихом является подключение вентилятора к соответствующим разъемам на системной плате. Но если ваша материнская плата не умеет управлять подсветкой, то не забываем про RGB LED-контроллер.

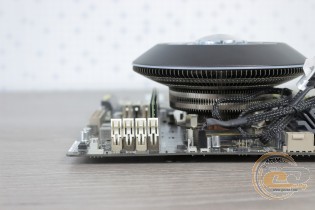

Благодаря чашеобразной форме охладитель не конфликтует с охлаждением VRM на материнской плате, хотя и нависает над ним, и не препятствует монтажу модулей памяти стандартной высоты (до 34,5 мм), но версии с высокими радиаторами в первые два DIMM-слота могут не поместиться.
В случае с платформами Intel Socket LGA2011(v3) / LGA2066 кулер устанавливается в опорную пластину процессорного разъема, а для Intel Socket LGA775 / LGA115x / LGA1366 придется использовать комплектный backplate. Алгоритм полностью повторяет описанные выше шаги, только придется перевернуть усилительную пластину, использовать диагональные крепежные отверстия и другие направляющие. В собранном состоянии кулер перекрывает первые два DIMM-слота: стандартные модули поместятся без проблем, но не версии с высокими радиаторами.

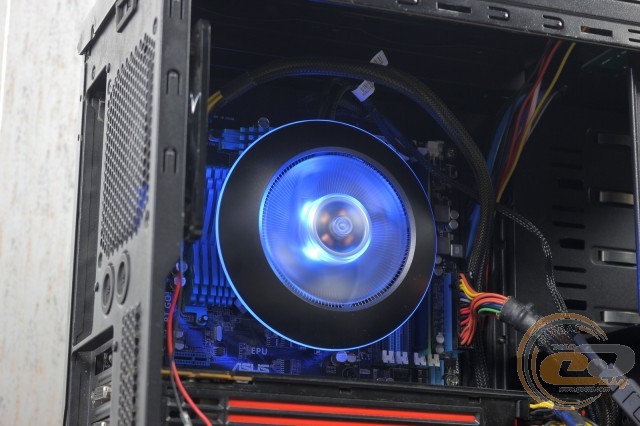

В системном блоке Cooler Master MasterAir G100M смотрится довольно симпатично, придавая компьютеру некого футуризма. Снова можно провести аналогии с летающей тарелкой, соплом реактивного двигателя или реактором на груди костюма Тони Старка. Напомним, что для RGB-подсветки можно выбрать не только цвет и эффект, но и настроить яркость.
Тестирование
Для тестирования процессорной системы охлаждения Cooler Master MasterAir G100M использовалось следующее оборудование:
Процессоры |
AMD Phenom II X6 1100T (Socket AM3+, 3,3 ГГц, L3 6 МБ) Intel Core i5-2500K (Socket LGA1155, 3,3 ГГц, L3 6 МБ) |
Материнские платы |
ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX) ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX) |
Оперативная память |
2 х 1024 МБ DDR3-1333 TwinMOS 9DRTBKZ8-TATP |
Видеокарта |
AMD Radeon HD 6950 (2 ГБ GDDR5) |
Жесткий диск |
Samsung HD080HJ (80 ГБ, 7200 об/мин, 8 МБ, SATA 3 Гбит/с) |
Блок питания |
Seasonic X-760 (SS-760KM), 120-мм вентилятор |
Корпус |
be quiet! Dark Base Pro 900, (2 х 140-мм и 1 х 120-мм вентиляторы) |
Термопаста |
akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C) |

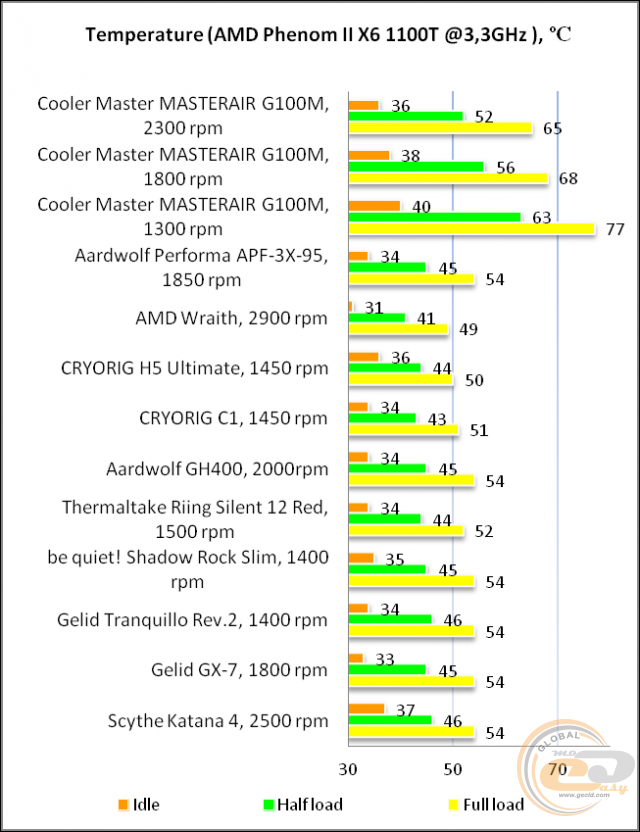

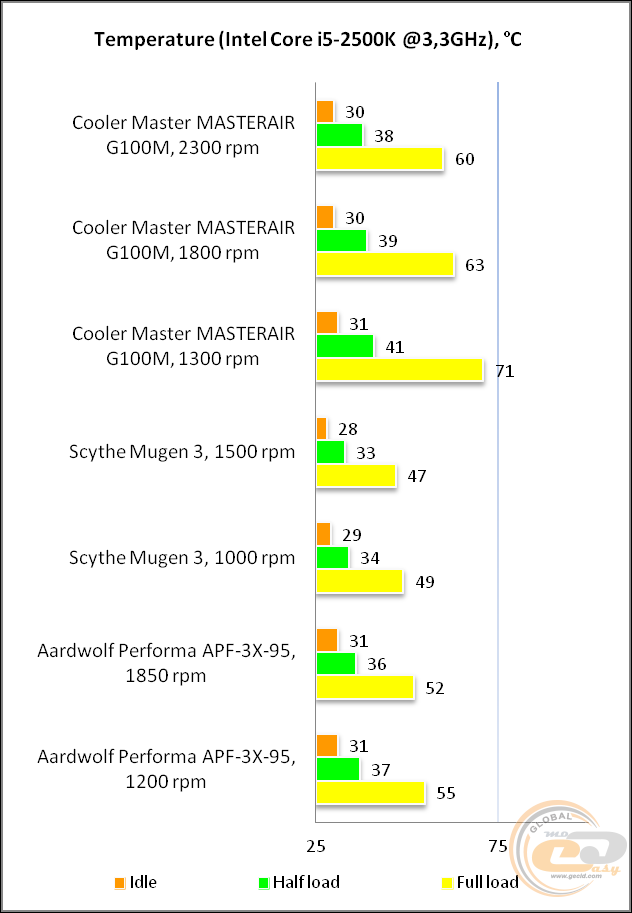

Учитывая компактные габариты тестовой модели, вполне логично, что она не может на равных соперничать с габаритными Tower-решениями и вряд ли будет использована для покорения оверклокерских вершин. Главное, что даже на средней скорости штатной вертушки кулер справляется с 6-ядерным AMD Phenom II X6 1100T (TDP 125 Вт) и 4-ядерным Intel Core i5-2500K (TDP 95 Вт), работающими в номинальном режиме. Увеличение частоты вентилятора до максимума снижает температуры на 11-12°C, но даже это не позволяет новинке обогнать массивный боксовый кулер процессора AMD FX-8370 (AMD Wraith Cooler). То же самое могут ожидать и владельцы старших «Райзенов» с комплектным охладителем AMD Wraith Max / Prism. То есть Cooler Master MasterAir G100M будет логичным приобретением для обладателей tray-процессоров или как замена BOX-охладителя младших AMD Ryzen и всех комплектных охладителей чипов Intel, учитывая очень простую конструкцию последних.
Напомним, что режим полной загрузки (Full Load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка носит переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.
Напряжение питания, В |
Скорость вращения лопастей, об/мин |
Уровень шума |
6 |
1020 |
Бесшумно |
7 |
1200 |
Почти бесшумно |
8 |
1530 |
Очень тихо |
9 |
1620 |
Тихо |
10 |
1920 |
Тихо |
11 |
2100 |
Ниже среднего |
12 |
2250 |
Ниже среднего |
«Карлсон» оставался тихим вплоть до 1920 об/мин, но даже на отметке в 2250 об/мин звук можно назвать вполне приемлемым для использования на постоянной основе.
Выводы
Можно ли назвать Cooler Master MasterAir G100M (MAM-G1CN-924PC-R1) плохим кулером? Конечно, нет. Просто перед нами модель не для большинства стандартных системных блоков, а миниатюрное решение для построения достаточно производительного компактного компьютера. И для этого в новинке есть все необходимое: высочайшее качество исполнения, хорошая совместимость с самыми узкими корпусами (высота всего 74,5 мм), поддержка актуальных платформ, простая и надежная система крепления.
Производительности охладителя вполне достаточно для практически любого 6- или 8-ядерного процессора серии AMD Ryzen или Intel Core (за исключением Socket TR4 и почти всех представителей Socket LGA2066), работающего в номинальном режиме или очень небольшом разгоне, при сохранении комфортного акустического фона. Особого внимания заслуживает оригинальный внешний вид кулера, который вместе с эффектной многоцветной подсветкой однозначно будет привлекать внимание окружающих в ПК с прозрачной боковой стенкой – это вам не безликая алюминиевая болванка.
На момент написания данных строк Cooler Master MasterAir G100M пока недоступен на отечественном рынке. Но судя по цене популярного немецкого интернет-магазина ComputerUniverse, его стоимость находится на уровне €32, что делает его весьма привлекательным предложением для приверженцев HTPC и вообще систем формата Mini-ITX.
Достоинства:
- хорошая совместимость с узкими корпусами;
- поддержка практически всех актуальных и некоторых устаревших платформ;
- использование ШИМ-регулируемого 100-мм вентилятора с широким рабочим диапазоном и длительным сроком службы;
- простая и надежная система крепления;
- оригинальный внешний вид с яркой иллюминацией;
- комплектный RGB LED-контроллер.
Особенности:
- гарантированная поддержка процессоров с TDP до 130 Вт;
- гарантированная поддержка модулей ОЗУ высотой до 34,5 мм в первых двух слотах.
Автор: Виктор Ефименко
Выражаем благодарность компании Cooler Master за предоставленную для тестирования систему охлаждения.
Выражаем благодарность компаниям AMD, ASUS, Enermax, Noctua, Sea Sonic Electronics и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
