Обзор кулера Coolink Silentator

Немного более полугода назад компания Coolink представила мировой общественности новую систему процессорного охлаждения с очень грозным и запоминающимся названием Silentator. Бренд Coolink, принадлежащий корпорации Kolink International Corporation вплоть до 2005 года не был широко известен Европейскому рынку. До этого торговая марка Coolink имела признание только на Азиатском рынке систем охлаждения. На данный момент ассортимент продукции компании, который предлагается для продаж в Европе, еще достаточно мал. Вся продукция представлена исключительно элементами охлаждения, в число их входят вентиляторы, две системы охлаждения для чипов материнских плат, один VGA кулер, HDD кулер, а также один процессорный кулер Coolink Silentator, о котором пойдет речь в этой статье.

При разработке системы охлаждения Coolink Silentator использовались наработки ставшего достаточно популярным кулера Noctua NH-U12F компании Noctua, которая также входит в состав корпорации Kolink International Corporation. Из сделанных конструктивных изменений можно сразу отметить использование более быстрой, но менее тихой модели вентилятора, уменьшение габаритов радиатора, использование только трех тепловых трубок вместо четырех, и усовершенствование формы пластин.

Coolink Silentator

Полная спецификация Coolink Silentator:

Модель

Coolink Silentator

Поддержка процессорных разъемов

 LGA 775, Socket 754/939/940/AM2

Материал радиатора

Медное основание и тепловые трубки, алюминиевые пластины

Размеры (без вентилятора), мм

153 x 126 x 60

Размеры (с вентилятором), мм

153 х 126 х 85

Вес с вентилятором, г

640

Размеры вентилятора, мм

120 x 120 x 25 /  120 x 120 x 38

Вентилятор

Coolink SWiF-1202

Тип подшипника

Двойной шарикоподшипник

Скорость вращения, об/мин

900-1600

Воздушный поток, м3/ч (CFM)

54-90 (32-53)

Уровень шума, дБ

14-24

Напряжение, В

6-13

Ток, А

0,13

Потребляемая мощность, Вт

1,44

Разъем питания

3-контактный

Гарантия

3 года

Термоинтерфейс

в шприц-тюбике

Дополнительно

Резисторный регулятор скорости

Сайт производителя

http://www.coolink-europe.com/

Coolink Silentator

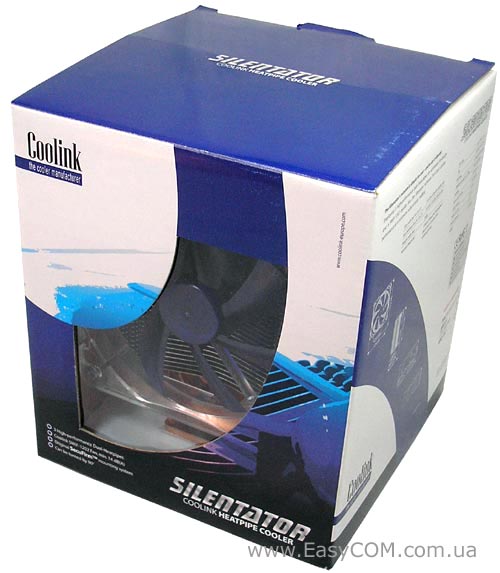

Кулер Coolink Silentator упакован в достаточно большую картонную коробку. Коробка имеет стильное оформление, выполненное в сине-белых цветах компании, и к тому же достаточно информативно дополнена спецификацией. На ней можно увидеть эскизы с габаритными размерами системы охлаждения и описанием основных ее конструктивных особенностей. На лицевой стороне упаковки есть «окно» через которое можно частично рассмотреть кулер Coolink Silentator. Внутри упаковки, как оказалось, остается пустующее место, которое возможно было «зарезервировано» для размещения второго вентилятора.

Coolink Silentator

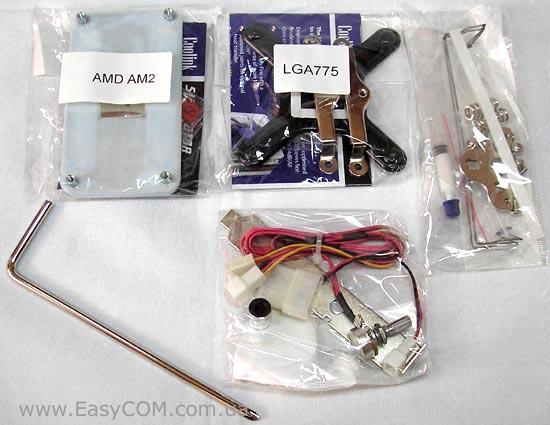

Комплектация у кулера Coolink Silentator очень завидная. Крепежные элементы разложены по пакетам в зависимости от платформы, на которую будет устанавливаться кулер. В наборе даже есть длинная отвертка и регулятор скорости вращения.

Coolink Silentator

Для платформ AMD и Intel сделаны довольно удобные и понятные инструкции по установке.

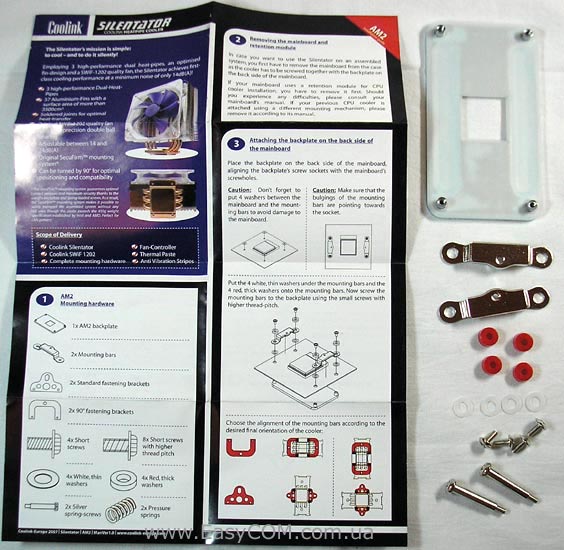

В пакете, предназначенном для платформ AMD AM2, находились:

  • инструкция по установке кулера на платформы AMD;
  • задняя упорная пластина;
  • две металлические рамки, которые прикручиваются к материнской плате;
  • четыре диэлектрические и четыре упорные шайбы;
  • два длинных и четыре коротких винта.

Coolink Silentator

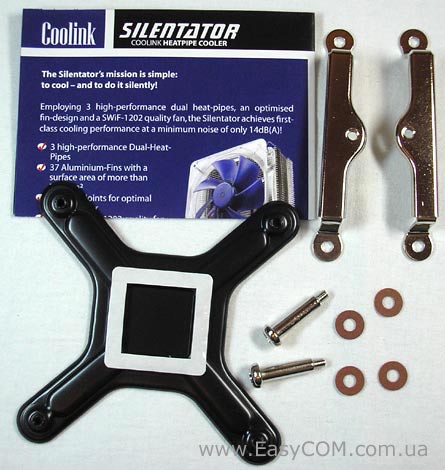

В пакете, предназначенном для платформ Intel LGA 775, находились:

  • инструкция по установке кулера на платформы Intel;
  • задняя упорная пластина;
  • два длинных винта;
  • четыре шайбы;
  • две металлические рамки, которые прикручиваются к материнской плате.

Coolink Silentator

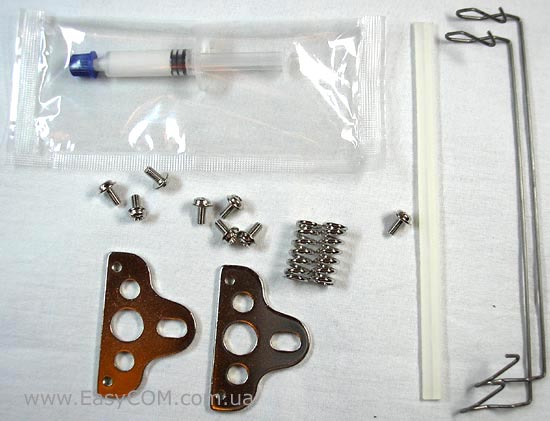

В пакете с общими принадлежностями находились:

  • термопаста белого цвета в шприц-тюбике;
  • две проволочные скобы для установки вентилятора;
  • две антивибрационные пластинчатые прокладки;
  • восемь винтов;
  • две металлические рамки, которые прикручиваются к основанию кулера;
  • две пружины.

Coolink Silentator

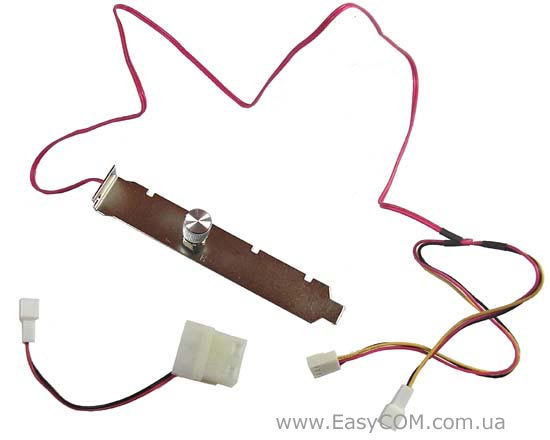

Для ограничения скорости вращения вентилятора кулера Coolink Silentator предусмотрен резисторный регулятор с достаточно длинными проводами. Регулятор можно прикрепить к заглушке карт расширения, и таким образом, для удобства пользования, вынести его из корпуса. Кроме того, в комплекте прилагается переходник для подключения вентилятора к 4-контактному разъему для периферийных устройств.

Coolink Silentator

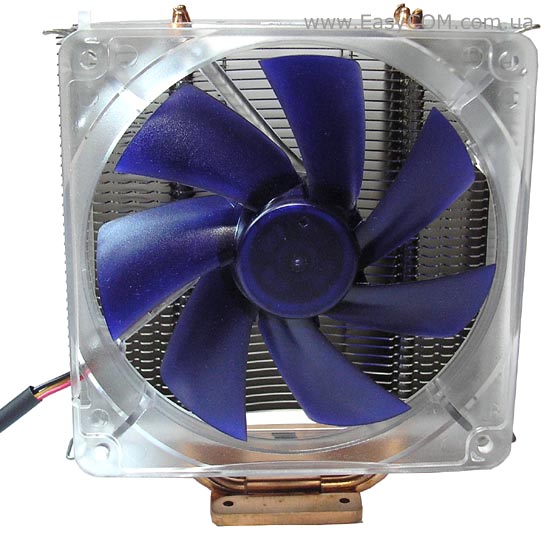

Кулер Coolink Silentator имеет достаточно привычный тип башни на трех тепловых трубках. Толщина трубок составляет 6 мм. К радиатору с помощью двух проволочных скоб пристегивается 120 мм вентилятор Coolink SWiF-1202 с прозрачным корпусом и синей крыльчаткой. Хотелось бы, конечно, чтобы достаточно красивый вентилятор обладал и светодиодной подсветкой, но ее нет. Из положительных качеств вентилятора можно отметить, что основан он на двух шарикоподшипниках с гарантийным сроком службы 3 года. На максимальной скорости вращения в 1600 об/мин, по спецификации вентилятор создает воздушный поток равный 54 CFM и уровень шума в 24 дБ.

Coolink Silentator

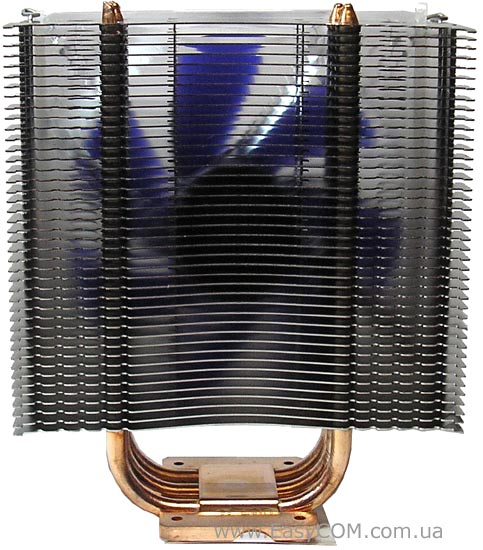

Тепловые трубки имеют U-образную форму. Несмотря на высоту в 153 мм, кулер Coolink Silentator с виду не выглядит габаритно, а все это из-за небольшой толщины радиатора – размер пакета алюминиевых пластин набранных с 2,4 мм зазором составляет всего 60 мм. 42 пластины радиатора создают площадь рассеивания тепла равную 4000 см2.

Coolink Silentator

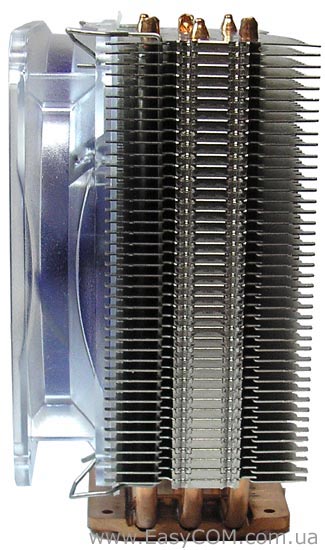

По ширине радиатор почти равен размеру 120 мм вентилятора.

Coolink Silentator

Вес кулера Coolink Silentator вместе с вентилятором составляет целых 640 грамм.

Coolink Silentator

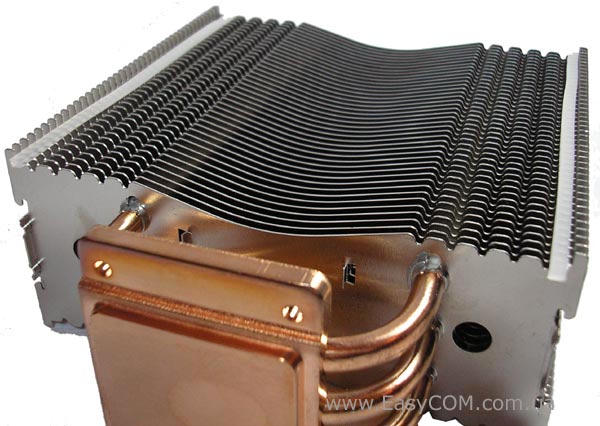

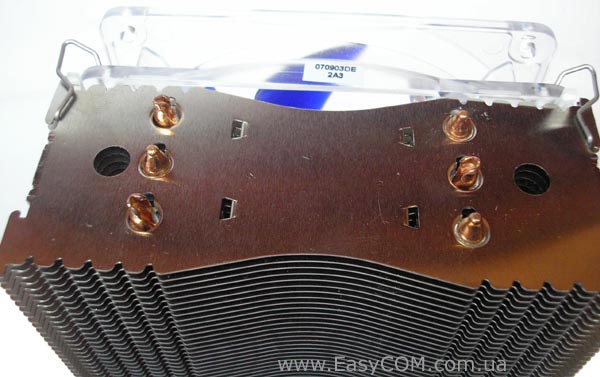

Во всех алюминиевых пластинах сделаны круглые отверстия для длинной отвертки. Кроме того, пластины имеют небольшие вогнутые прорези, создающие некоторую турбулентность потоков воздуха, что должно повысить скорость охлаждения пластин.

Coolink Silentator

Для того, чтобы уменьшить шум, который может возникать от рассечения воздушного потока о пластины, последние выполнены не просто прямоугольными, а с овальными углублениями по центру и волнообразной кромкой ближе к краям. Если проводить параллель между формой пластин на радиаторе кулера Noctua NH-U12F и на Coolink Silentator, то можно увидеть, что пластины первого не имели овального выреза посередине. По краям радиатора кулера Coolink Silentator наклеены две длинные резиновые прокладки, поглощающие вибрацию вентилятора.

Coolink Silentator

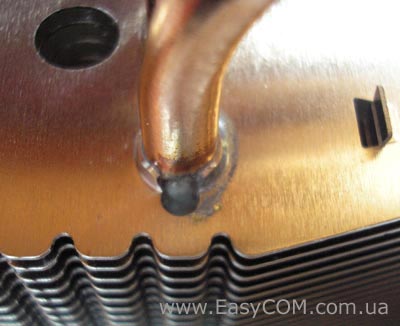

Контакт между тепловыми трубками и алюминиевыми пластинами качественно пропаян по всей длине.

Coolink Silentator

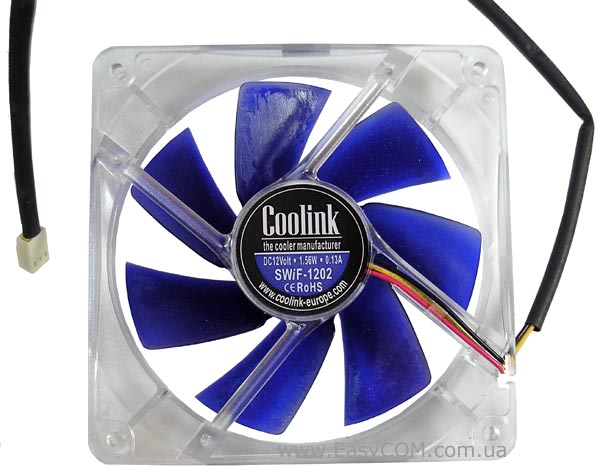

Провода 120 мм вентилятора Coolink SWiF-1202 предусмотрительно спрятаны в чехол. Разъем питания у вентилятора 3-контактный, поэтому он не поддерживает режим PWM. Модель вентилятора Coolink SWiF-1202 компания Coolink распространяет и отдельно. Эта модель является самой быстрой в 120 мм линейке компании Coolink. Максимальная скорость вращения вентилятора составляет 1600 об/мин, а минимальная, которой по спецификации соответствует напряжение питания 6 В, равна 900 об/мин. Забегая вперед отметим, что резисторный регулятор, который идет в комплекте, не способен регулировать напряжение питания вентилятора во всем рабочем диапазоне напряжений от 6 В до 12 В. В результате не очень точно подобранной величины сопротивления, произошло сужение диапазона регулирования скорости вращения вентилятора и минимальная скорость вместо 900 об/мин в нашем случае оказалась равной 1140 об/мин. Из этого следует, что получить почти бесшумный режим работы с уровнем шума в 14 дБ с помощью этого регулятора, к сожалению, не выйдет. Громкость вентилятора будет чуть выше, приблизительно в районе 17 дБ.

Coolink Silentator

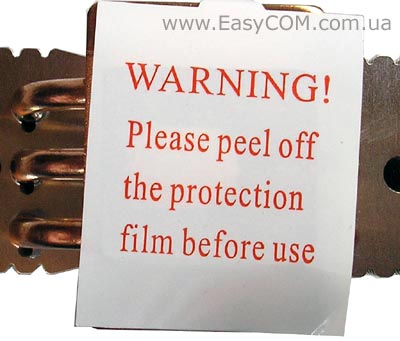

Для защиты поверхности основания от царапин, она оклеена пленкой с предупреждающей надписью, что перед установкой кулера на материнскую плату пленку обязательно нужно снять.

Coolink Silentator

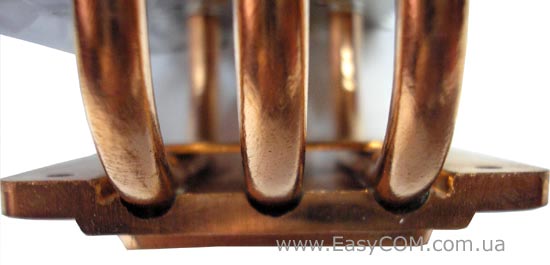

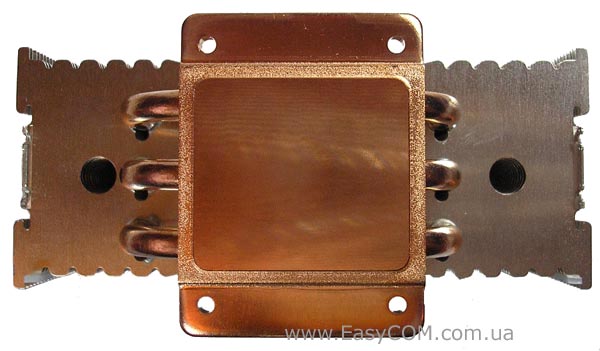

Медное основание кулера Coolink Silentator состоит только из одной части. Для увеличения контактной площади с тепловыми трубками в нем сделаны желоба. Если присмотреться повнимательней то в месте контакта можно разглядеть следы припоя.

Coolink Silentator

Coolink Silentator

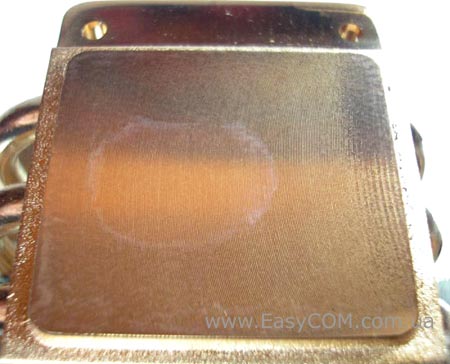

Поверхность основания обработана специальным образом, что придает ей равномерную очень мелкую шероховатость.

Coolink Silentator

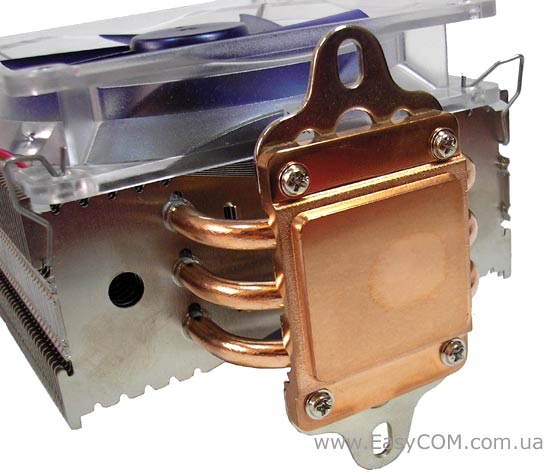

Для установки кулера Coolink Silentator на платформу сначала к основанию кулера нужно будет прикрутить две металлические рамки, а на материнской плате смонтировать крепление, воспользовавшись упорной пластиной.

Coolink Silentator

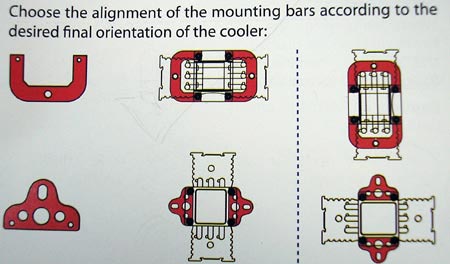

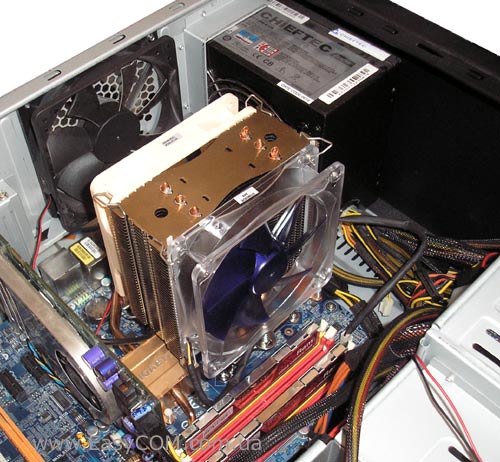

Благодаря наличию двух различных типов рамок, кулер Coolink Silentator на материнских платах с процессорным разъемом AM2 можно разворачивать на 90º, добиваясь правильного позиционирования в корпусе.

Процесс установки на любую из поддерживаемых платформ не выглядит легким и простым, так как требует обязательного снятия материнской платы для монтажа крепления, но в результате получается обеспечить кулеру высокую степень прижатия и улучшить надежность крепления.
