DeepCool Alpha 200 Plus & Beta 200 Plus: дешево и сердито

17-04-2010

Компания DeepCool, известная в сфере охлаждения компьютерных комплектующих такими моделями как ICE BLADE PRO для процессоров или MEMO 4 для модулей оперативной памяти, не так давно представила две новинки для экономичного охлаждения центрального процессора: Alpha 200 Plus и Beta 200 Plus. Цена новинок довольно приятная - порядка 11-18$ в зависимости от модели и места покупки. Хочется отметить, что различия между ними заключаются не только в дизайне, но и в креплениях, по-своему реализованных для разных процессоров. Так,  Alpha версия сделана для Socket 775, а Beta под Socket 754/939/940 и AM2/AM2+/AM3.

DeepCool Alpha 200 Plus & Beta 200 Plus

DeepCool Alpha 200 Plus

DeepCool Alpha 200 Plus

Упаковка

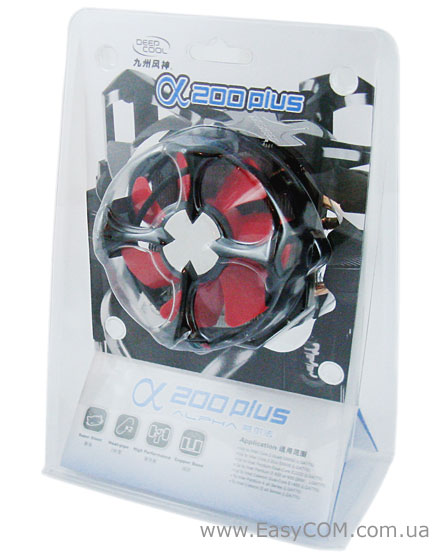

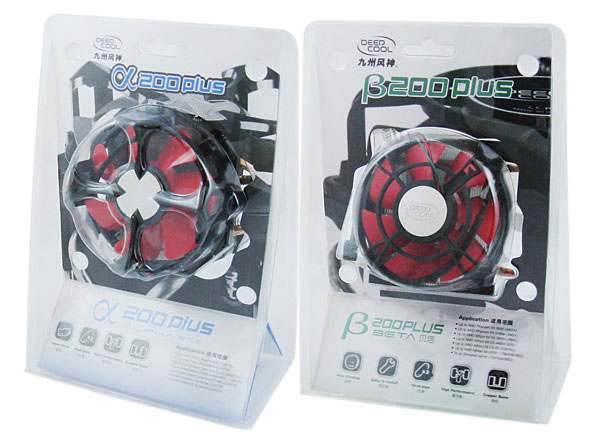

Прежде чем купить кулер DeepCool Alpha 200 Plus, есть возможность осмотреть его со всех сторон, так как поставляются они в прозрачных коробках, которые имеют довольно привлекательный дизайн.

DeepCool Alpha 200 Plus

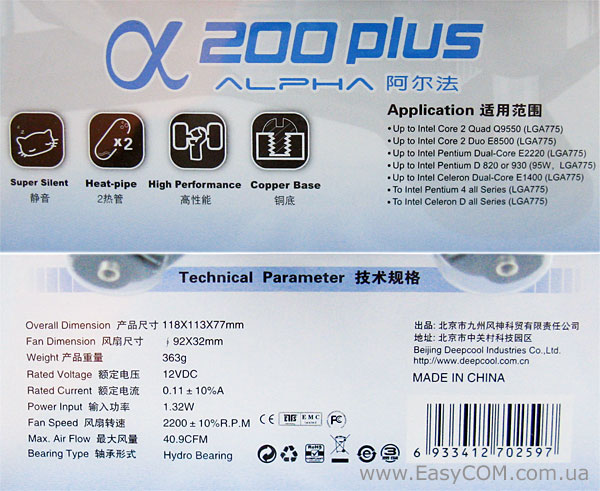

Так же на упаковке указаны поддерживаемые виды процессоров - с лицевой стороны, и технические параметры охладителя - с задней. Как видим, DeepCool Alpha 200 Plus разработан для установки на платформу Intel LGA 775 и способен рассеивать до 95 Вт тепла. Таким образом, данная система охлаждения не сможет остудить любой процессор и не подойдет тем, кто увлекается разгоном, но массовые процессоры в номинальном режиме ей должны оказаться «по зубам».

DeepCool Alpha 200 Plus

В нижней части упаковки спрятан тюбик с фирменной термопастой объемом 2 мл.

Комплектация

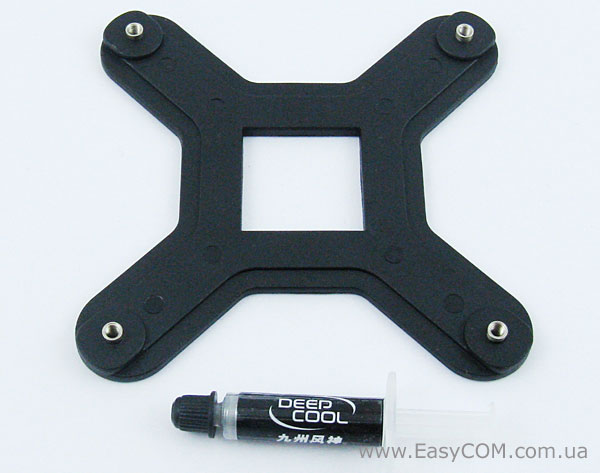

Поскольку кулер изначально рассчитан на установку только на одну процессорную платформу, то комплект поставки выглядит очень скромно:

  • Сам кулер в сборе;
  • Фирменная термопаста;
  • Опорная пластина (backplate) под Socket 775.

Спецификация

Наименование

Alpha 200 Plus

Производитель

DeepCool

Совместимость с процессорами

Socket LGA 775 с TDP не более 95 Вт

Тепловые трубки

Две медные тепловые трубки диаметром 6 мм.

Радиатор

52 алюминиевых ребра

Зазор между ребрами, мм

1

Толщина рёбер, мм

0,2 - 0,3

Основание

Медное, толщиной 6 мм.

Размеры вентилятора, мм

92 х 92 х 32

Тип подшипника

Гидродинамический

Скорость вращения, об/мин

2200

Уровень шума, дБ

~25

Воздушный поток, CFM

40,9

Разъем

3-контактный

Напряжение питания, В

12

Энергопотребление, Вт

1,32

Полные размеры, мм

118 х 113 х 77

Масса, г

363

Сайт производителя

http://www.deepcool-ru.com/

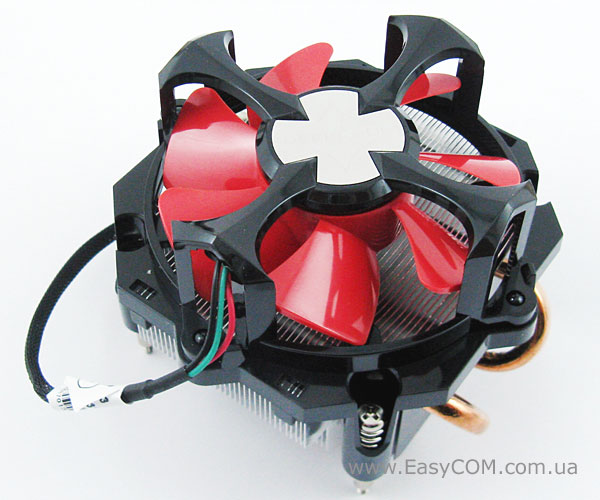

В системе охлаждение используются С-образные тепловые трубки, которые внизу крепятся непосредственно к основанию, а вверху на них нанизаны ребра. Метод обработки места контакта ребер и тепловых трубок желает лучшего, они просто наштампованы, ни спайки, ни термоклея там не наблюдается. Жаль также, что ребра не контактируют напрямую с основанием, это могло бы увеличить эффективность рассеивания тепла. Но это лишь придирки, так как плюсом является наличие самих  тепловых трубок, что, естественно, лучше, чем простая пайка ребер к основанию. В местах контакта тепловых трубок и основания производитель добавил термоклей, что является плюсом для данной конструкции.

DeepCool Alpha 200 Plus

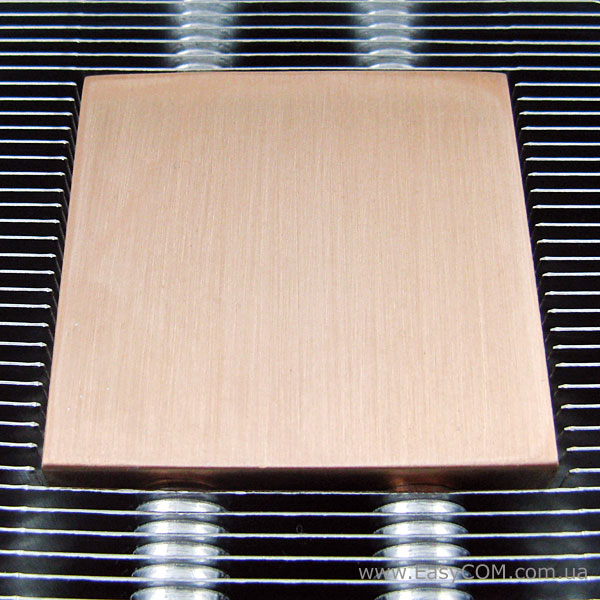

Само же основание отполировано не очень-то хорошо. Сделано основание размером 44х40 мм из меди толщиной 6 мм. Плюсом также является наличие желоб для тепловых трубок, что позволяет ему более плотно контактировать с тепловыми трубками, и более эффективно передавать им тепло.

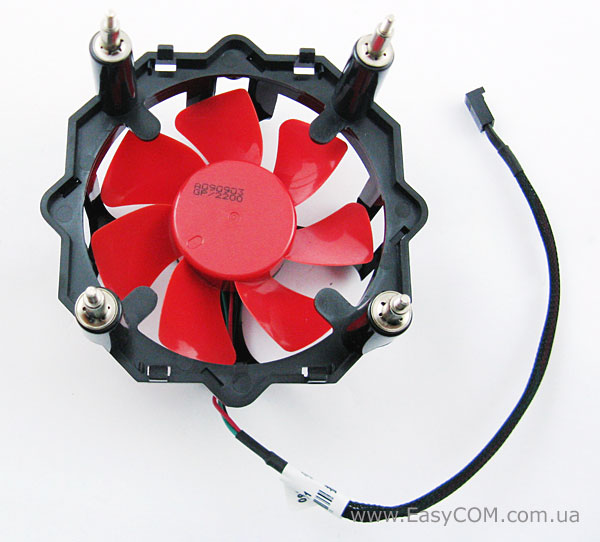

Крыльчатка вентилятора имеет 7 лопастей, а его реальный диаметр 86 мм. Основан вентилятор на гидродинамическом подшипнике. Питание подключается с помощью 3-контактного разъема, что говорит об отсутствии поддержки PWM-режима. При напряжении питания 12 В достигается максимальная скорость вращения 2200 оборотов в минуту с создается шум порядка 25 дБ, что не так и много для 92 мм вентиляторов.

DeepCool Alpha 200 Plus

Установка

Установка кулера требует наличия крестообразной отвёртки и снятой материнской платы с подставок в корпусе, так как кулер крепится непосредственно к опорной пластине, которую нужно вставить с обратной стороны материнской платы. Наличие backplate крепления почти искореняет вероятность изгиба платы, и увеличивает силу прижима основания кулера к теплораспределителю процессора, но увеличивает трудоемкость.

После вставки опорной пластины и смазки термопастой теплораспределителя процессора, нужно аккуратно руками прижать кулер к материнской плате, чуть-чуть покрутить, чтобы термопаста равномерно распределилась, и с помощью отвёртки прикрутить все четыре ножки крепления к backplate-пластине. После крепежа кулера, важно не забыть подключить питание его вентилятора, и можно включать компьютер.

DeepCool Beta 200 Plus

DeepCool Beta 200 Plus

Упаковка

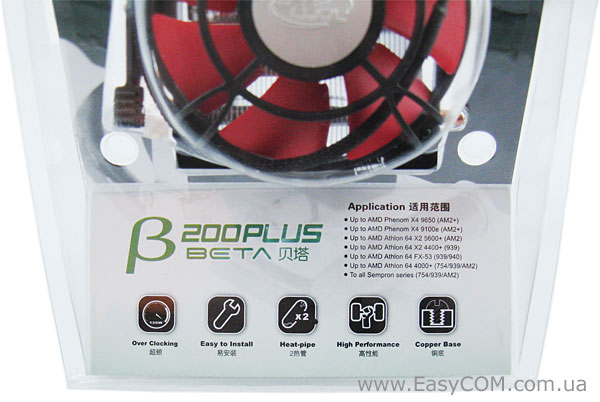

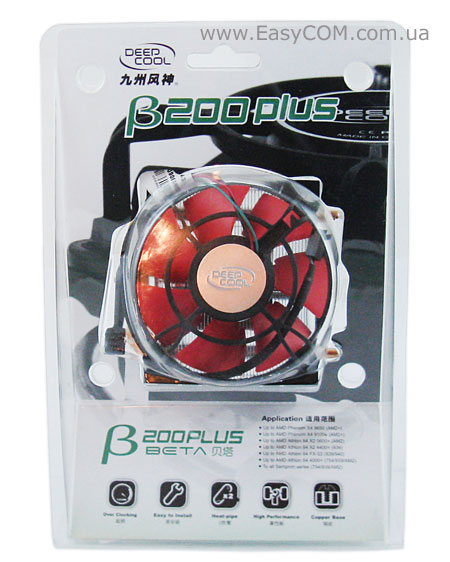

У 200-й модели кулеров DeepCool, которые используют только две тепловые трубки есть версия и для процессоров AMD. Упаковка Beta-версии почти ничем не отличается от Alpha, разница лишь в содержимом, технических характеристиках и, конечно же, поддерживаемых процессорах.

DeepCool Beta 200 Plus

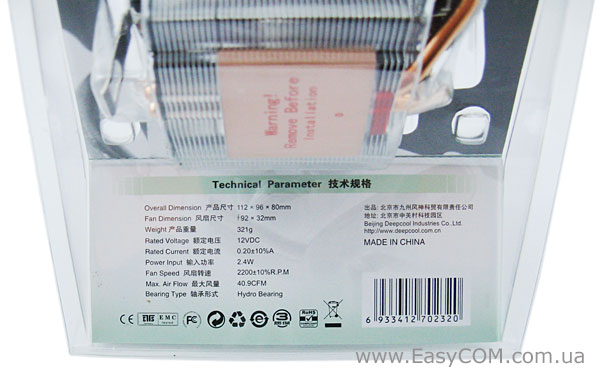

В технических характеристиках не так много отличий, по сравнению с Alpha-версией, но они есть. Судя по энергопотреблению, здесь используется более мощный вентилятор, который создает немного большее давление воздуха, прокачивая такой же его объем, как и Alpha-версия. Но это, судя по перечню поддерживаемых процессоров, не сильно увеличило эффективность радиатора - DeepCool Beta 200 Plus будет достаточно только для охлаждения массовых процессоров без разгона.

DeepCool Beta 200 Plus

Комплектация

Поскольку на всех материнских платах для процессоров AMD уже имеется опорная рамка, то комплект поставки стал совсем скромным:

  • Кулер в сборе;
  • Фирменная термопаста.

Спецификация

Наименование

Beta 200 Plus

Производитель

DeepCool

Совместимость с процессорами

Socket 74/939/940 и AM2/AM2+/AM3 с TDP не более 95 Вт

Тепловые трубки

Две медные тепловые трубки диаметром 6 мм.

Радиатор

48 алюминиевых ребер

Зазор между ребрами, мм

1

Толщина рёбер, мм

0,2 - 0,3

Основание

Медное, толщиной 6 мм.

Размеры вентилятора, мм

92 х 92 х 32

Тип подшипника

Гидродинамический

Скорость вращения, об/мин

2200

Уровень шума, дБ

~30

Воздушный поток, CFM

40,9

Разъем

3-контактный

Напряжение питания, В

12

Энергопотребление, Вт

2,4

Полные размеры, мм

112 х 96 х 80

Масса, г

321

Сайт производителя

http://www.deepcool-ru.com/

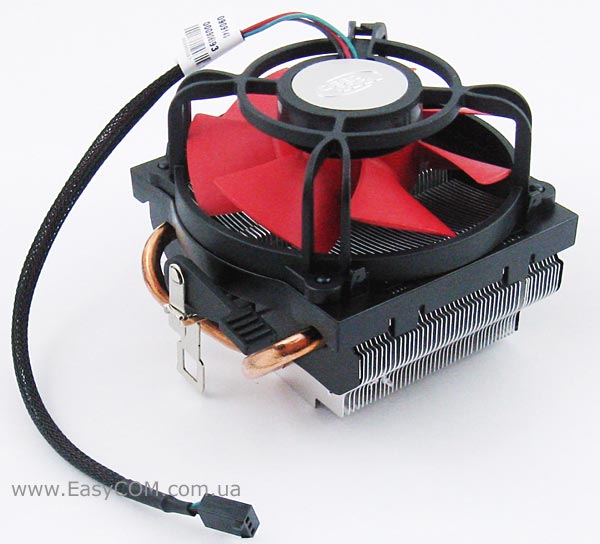

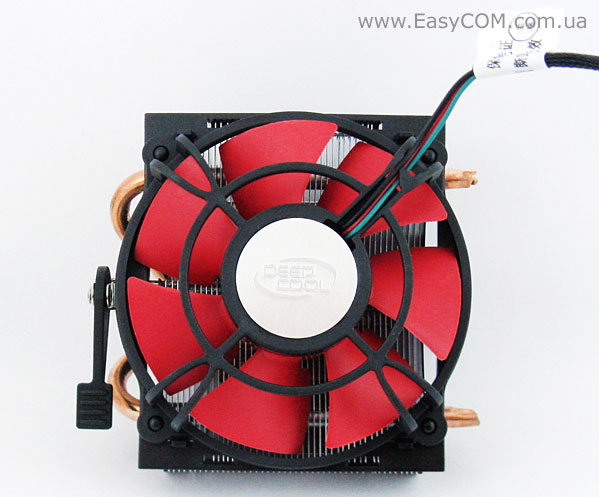

Как видим, по спецификации Beta-версия от Alpha отличается не только типом крепления, как показалось на первый взгляд, но и количеством рёбер (их 48 штук), и габаритами, а также используемым вентилятором, который работает чуть громче.

DeepCool Beta 200 Plus

Установка

Установка кулера DeepCool Beta 200 Plus производится еще проще, чем Alpha-версии. Всего-то нужно на смазанную термопастой теплораспределительную крышку процессора установить основание, зацепить проушины прижимной клипсы за зубья рамки и зафиксировать кулер рычагом. На всю операцию уйдет не более нескольких минут.

DeepCool Beta 200 Plus

Тестирование

При тестировании использовался Стенд для тестирования Кулеров (конфигурация не претерпевала изменений с 01-01-2009).

Процессоры Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб) @2,8 ГГц
AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2, @2600МГц
Материнские платы GIGABYTE GA-965P-DS4 (Intel P965, LGA 775, DDR2, ATX)
ASUS M3A32-MVP DELUXE/WIFI-AP (AMD 790FX, sAM2+, DDR2, ATX)
Оперативная память 2х DDR2-1200 1024 МБ Kingston HyperX KHX9600D2K2/2G
Видеокарты EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E
Gigabyte GV-NX76G256D GeForce 7600GS 256 Mб DDR2 PCI-E
Жесткий диск Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300
Оптический привод ASUS DRW-1814BLT SATA
Блоки питания Seasonic M12II-500 (SS-500GM), 120 мм fan
Seasonic S12Energy+550 (SS-550HT), 120 мм fan
Корпуса CODEGEN M603 MidiTower, 2х 120 мм fan
COLORSit ATX-L8032 MidiTower, 120 и 92 мм fan
Термопаста akasa AK-460 pro-grade (3.3 W/mK, -45 - 200 °C)

Поскольку в тестовом стенде используются разогнанные процессоры, то кулера DeepCool Alpha 200 Plus и DeepCool Beta 200 Plus тестировались в двух режимах:

  • Максимальная скорость вращения (2400-2200 об/мин), при которой наблюдается средний уровень шума,  но обеспечивается довольная неплохая эффективность охлаждения;

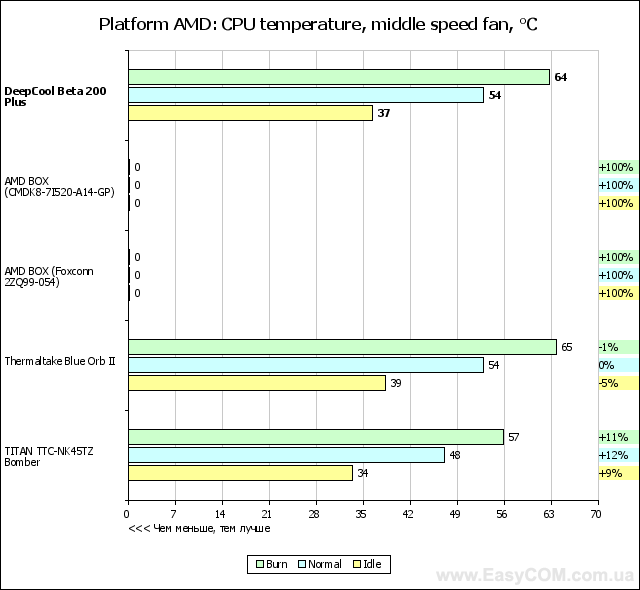

  • Средняя скорость вращения (1600-1700 об/мин), при которой кулера имеют довольно низкий уровень шума, что не может не радовать любителей тишины, но теряют и в эффективности.

При минимальной скорости вращения мы не смогли протестировать эти системы охлаждения, т.к. в обоих случаях процессоры перегревались.

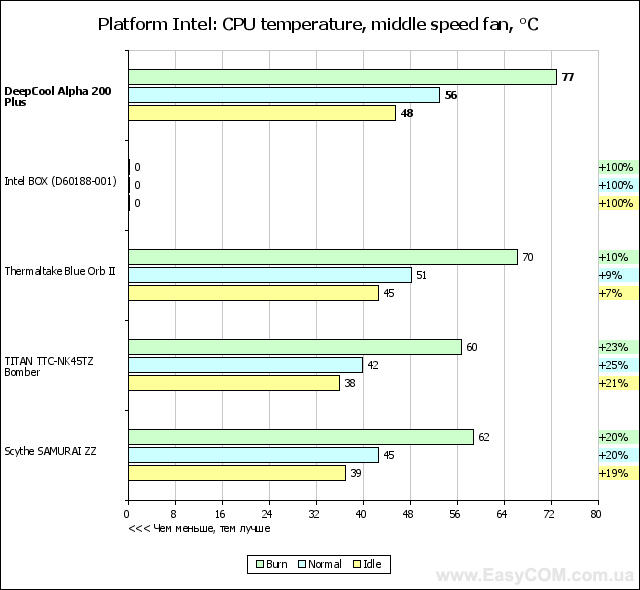

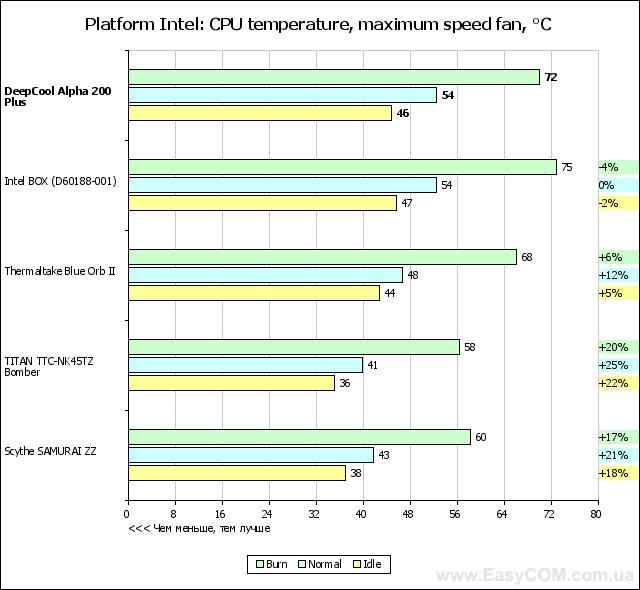

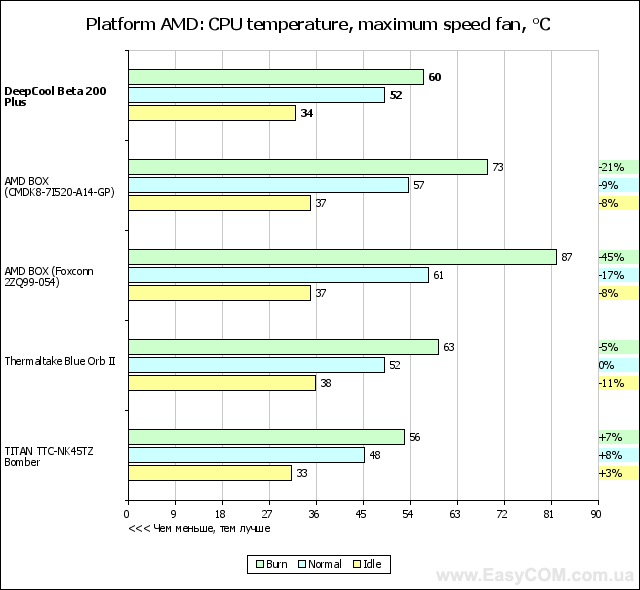

Судя по результатам теста, видно, что Beta-версия, которая предназначена для платформы AMD, справляется с охлаждением довольно не плохо, обеспечивая хорошую замену «стандартному» кулеру, поскольку, например, превосходит Thermaltake Blue Orb II на несколько градусов, при том, что последний гораздо дороже. Зато чуть более дорогой TITAN TTC-NK45TZ Bomber, также базирующийся на двух тепловых трубках, оказался заметно эффективнее Beta-версии.

А вот Alpha-версия нас немного разочаровала - несмотря на приятный дизайн, этот кулер обеспечивает не очень высокую эффективность охлаждения, являясь заменой «боксовому» кулеру, но не более.

Выводы

Конечно, нельзя бюджетные кулера DeepCool Alpha 200 Plus и DeepCool Beta 200 Plus сравнивать с дорогими высокоэффективными системами охлаждения, поэтому начнём, пожалуй, с хорошего. За такую цену, учитывая наличие в конструкции тепловых трубок, которые действительно увеличивают эффективность, системы охлаждения DeepCool Alpha 200 Plus и DeepCool Beta 200 Plus являются хорошей заменой «боксовым» кулерам, однако на большее рассчитывать нельзя, т.к. они могут рассеять максимум 95 Вт тепла. Правда есть у этих решений и недостатки, основными из которых является отсутствие запаса мощности (как поведет себя кулер после скопления пыли в радиаторе сказать трудно) и поддержки PWM-питания, а также средний уровень шума во время работы, который сравним с рабочими характеристиками «коробочных» систем охлаждения.

Таким образом, компании DeepCool действительно удалось сделать замену многим «боксовым» кулерам, и даже некоторым решениям среднего класса без тепловых трубок, которые гораздо дороже.

Достоинства:

  • Более приятный дизайн, чем у «боксовых» кулеров;
  • Наличие двух медных тепловых трубок;
  • Довольно низкая цена.

Недостатки:

  • Посредственная полировка основания;
  • Отсутствие поддержки PWM-питания;
  • Некоторая шумность;
  • Отсутствие запаса эффективности.


Автор: Граффи Михал

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск)  за предоставленный для тестирования процессорный кулер.

Выражаем благодарность компаниям Sea Sonic и ООО ПФ Сервис за предоставленное для тестового стенда оборудование.
