Обзор и тестирование процессорного кулера Enermax ETS-T40-TA

24-04-2012

Тайваньская компания Enermax была основана в 1990 году, и за время своего присутствия на рынке она успела завоевать хорошую репутацию среди рядовых пользователей, геймеров и энтузиастов разгона. В первую очередь этот производитель известен благодаря своей линейке высокоуровневых блоков питания, которые неоднократно задавали новые стандарты в индустрии и обладают выдающимися техническими характеристиками. Разумеется, и цена на такую hi-end продукцию установлена соответствующая. Тем не менее, стоит отметить, что в последнее время, специалисты из Enermax уделяют немало внимания новым направлениям деятельности, среди которых важное место занимает разработка и выпуск процессорных систем охлаждения. Такой шаг со стороны тайваньского «вендора» не стал неожиданностью, ведь на рынке уже довольно долгое время присутствуют фирменные корпусные вентиляторы Enermax, охлаждающие подставки для ноутбуков, а также сами компьютерные корпуса.

Сегодня в нашу тестовую лабораторию попал процессорный охладитель Enermax ETS-T40-TA, который позиционируется производителем, как  эффективное универсальное решение с привлекательным внешним видом, способное рассеивать более 200 Вт тепла. По стоимости Enermax ETS-T40-TA ($58) сопоставим с такими популярными кулерами «башенного» типа как, Scythe Mugen 3 и Zalman CNPS9900 MAX, а сможет ли этот охладитель продемонстрировать достойную эффективность охлаждения, чтоб конкурировать с ними, мы постараемся сегодня выяснить.

Enermax ETS-T40-TA

Модель

Enermax ETS-T40-TA

Поддержка процессорных разъёмов

AMD AM2/AM2+/AM3/AM3+/FM1
Intel LGA775/LGA1156/LGA1155/LGA1366

Тепловые трубки

Четыре никелированные медные трубки диаметром 6 мм

Материал радиатора

Алюминий

Размеры кулера, мм

139х93х160

Площадь рассеивания (приблизительная), см²

8000

Термоинтерфейс

термопаста Dow Corning TC-5121

Напряжение питания вентиляторов, В

12

Скорость вращения вентилятора, об/мин

800-1800

Воздушный поток, CFM

33-76

Уровень шума, дБ

16-26

Тип подшипника

Twister Bearing

Тип разъема питания

4-контактный (PWM)

Диаметр крыльчатки вентилятора, мм

120

Вес (без вентилятора), г

610

Сайт производителя

http://www.enermaxru.com/

Стоит отметить, что компания Enermax предлагает три различных варианта кулера Enermax ETS-T40, которые отличаются между собой наличием/отсутствием никелированного покрытия теплотрубок и рёбер радиатора, а также моделью штатного вентилятора. Сегодня мы имеем дело с версией Enermax ETS-T40 с приставкой TA в названии, которая комплектуется фирменным 120 мм вентилятором T.B. Apollish и к тому же оснащена никелированным радиатором, что должно увеличить срок службы охладителя и немного улучшить эффективность теплообмена. К сожалению, семпл Enermax ETS-T40-TA, попавший к нам на тестирование, не совместим с процессорным разъёмом LGA 2011, однако наиболее актуальная ревизия этого продукта поддерживает и новую hi-end платформу от Intel. Об особенностях конструкции и эффективности охлаждения мы расскажем в соответствующих разделах нашего обзора, а пока обратим внимание на упаковку и комплектацию рассматриваемого кулера.

Enermax ETS-T40-TA

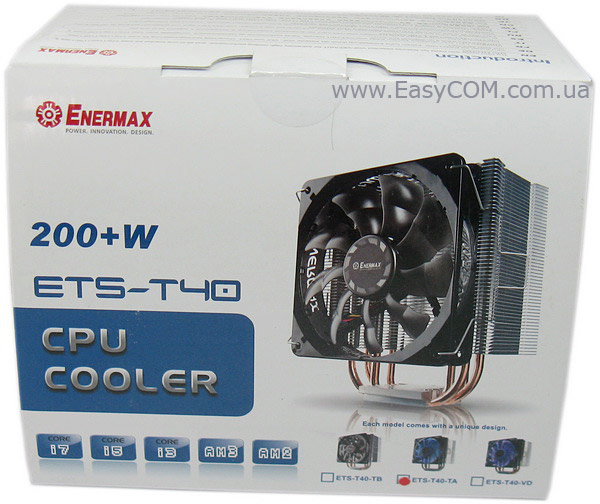

Процессорная система охлаждения Enermax ETS-T40-TA поставляется в картонной коробке средних размеров, оформление которой выполнено в информативном, но достаточно лаконичном стиле. Отметим, что в целях экономии для всех трёх вариантов Enermax ETS-T40 применяется один и тот же тип упаковки, а для того чтобы определить, какая же версия кулера находится внутри, используется маркировка с помощью красного стикера напротив соответствующего индекса и изображения. На лицевой стороне упаковки размещено изображение самого охладителя, а также перечислены платформы, с которыми он совместим.

Enermax ETS-T40-TA

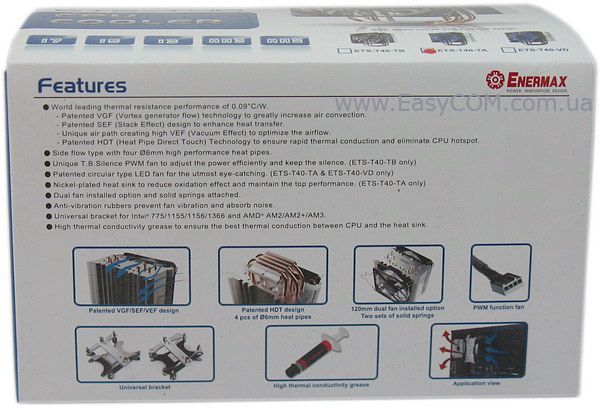

На обратной стороне коробки мы обнаружили несколько изображений Enermax ETS-T40-TA и комплектных аксессуаров, а также довольно внушительный список ключевых характеристик продукта находящегося внутри упаковки. Остановимся на некоторых из них:

Enermax ETS-T40-TA

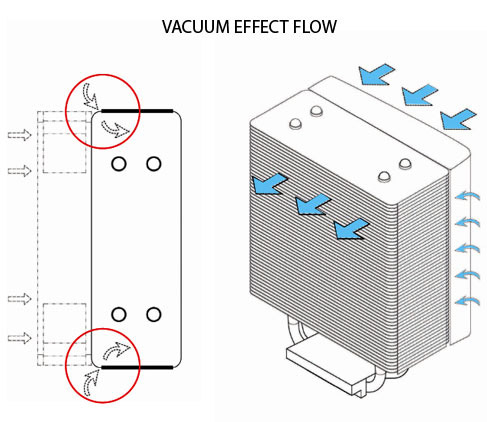

  • Технология Vacuum Effect Flow подразумевает применение особой формы радиатора с соединенными по краям пластинами, что приводит к дополнительному «засасыванию» холодного воздуха внутрь радиатора за счёт разницы в давлении;

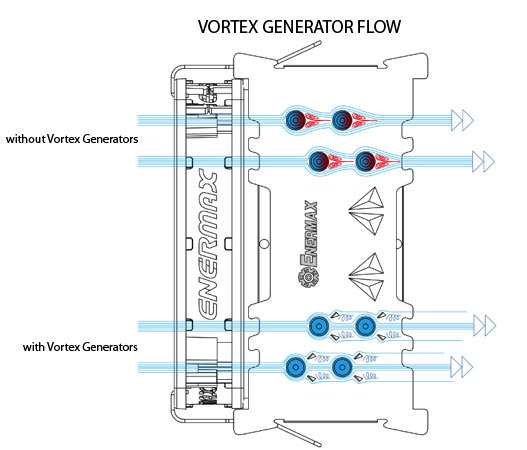

  • Патентованная технология Vortex Generator Flow, по заявлению разработчиков, позволяет увеличить интенсивность воздушного потока и улучшить охлаждение тепловых трубок за счёт применения в конструкции радиатора специальных вырезов, именуемых «Vortex Generator»;

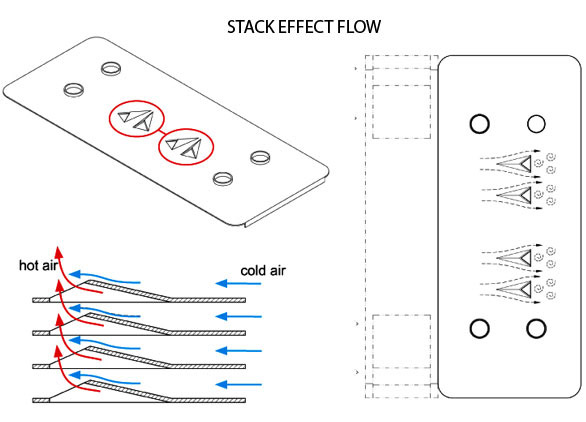

  • Улучшению эффективности теплообмена также должна способствовать технология Stack Effect Flow, которая заключается в наличии в центральной части рёбер радиатора специальных вырезов, которые рассекают воздушный поток, и к тому же позволяют нагретому воздуху внутри радиатора выходить за его пределы;
  • Технология прямого контакта тепловых трубок с теплораспределительной крышкой процессора, уменьшающая термическое сопротивление и улучшающая интенсивность теплообмена, не является инновацией, однако, маркетологи Enermax подчёркивают её применение.

На боковых стенках коробки мы обнаружили подробные технические характеристики всех трёх версий Enermax ETS-T40, а также полный список комплектных аксессуаров.

Enermax ETS-T40-TA

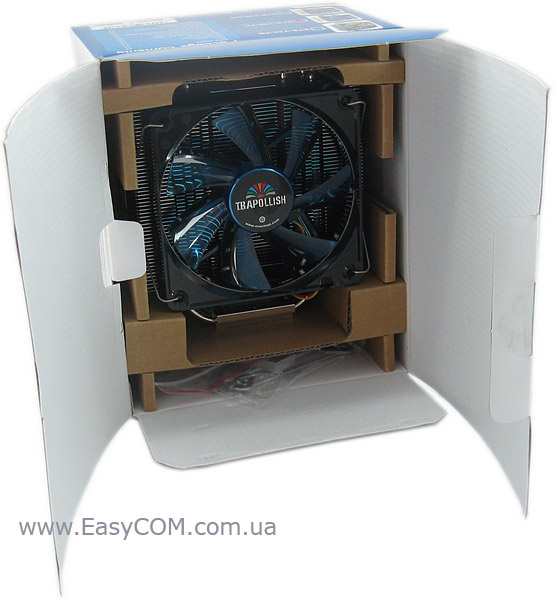

Внутри упаковки радиатор с предустановленным вентилятором аккуратно упакован и зафиксирован между картонными уплотнителями, что снижает риск его повреждения при транспортировке.

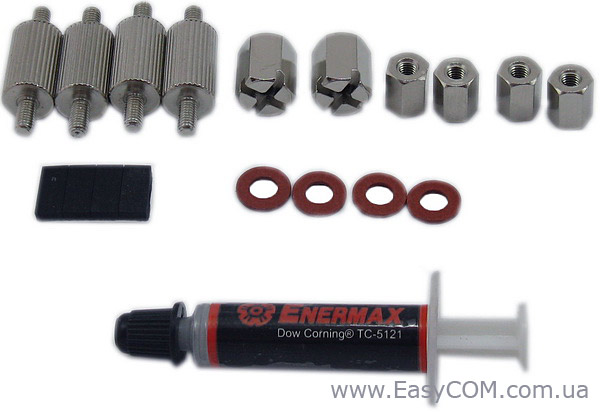

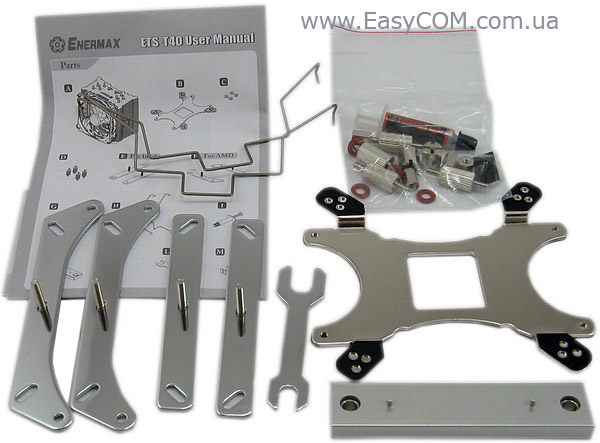

Помимо самого кулера с фирменным вентилятором T.B. Apollish, в коробке мы обнаружили:

  • Тюбик фирменной термопасты Enermax Dow Corning TC-5121;
  • Две скобы для фиксации дополнительного 120 мм вентилятора;
  • Универсальную усилительную пластину и набор монтажных креплений для LGA 775/1155/1156/1366 и Socket AM2(+)/AM3(+)/FM1;
  • Монтажные рамки для установки кулера на платформы Intel и AMD;
  • Антивибрационные прокладки на клейкой основе для второго «пропеллера»;
  • Двухсторонний ключ;
  • Инструкцию по установке.

Учитывая стоимость рассматриваемого решения, такой комплект поставки не назовёшь богатым, но, в то же время, его будет вполне достаточно для установки и эксплуатации системы охлаждения с одним или двумя вентиляторами.

Внешний вид и конструкция

Enermax ETS-T40-TA



Enermax ETS-T40-TA

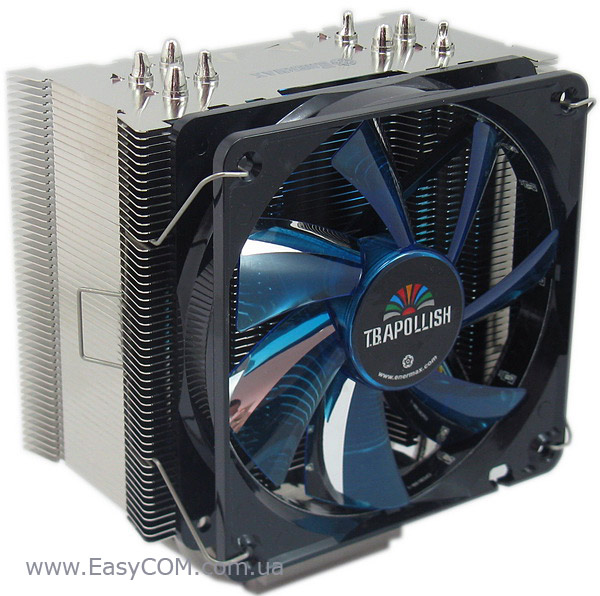

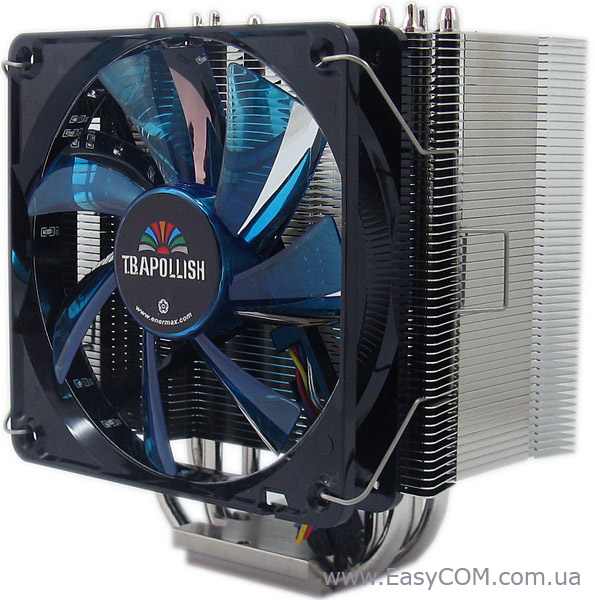

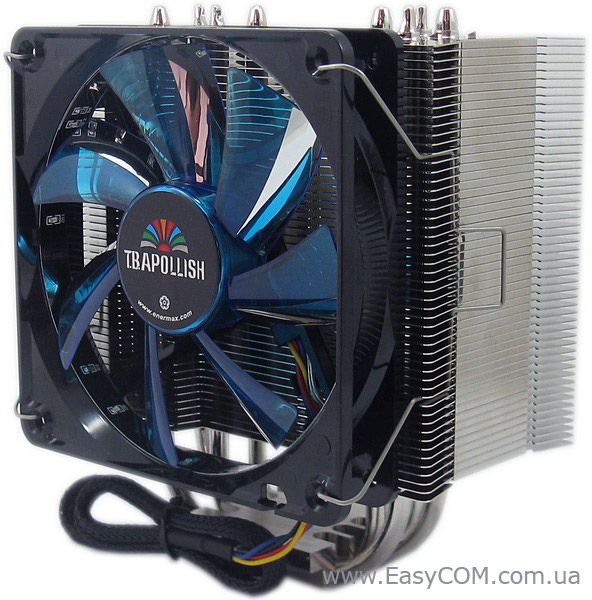

Enermax ETS-T40-TA имеет довольно стандартный внешний вид для современных кулеров башенного типа, который позволяет ему гармонично смотреться практически в любом системном блоке. В то же время благодаря никелированной поверхности радиатора и тепловых трубок, Enermax ETS-T40-TA выглядит внушительно, создавая ощущение действительно качественного продукта. Фирменный вентилятор из серии T.B. Apollish с синей светодиодной подсветкой и лопастями из полупрозрачного пластика также является важной особенностью Enermax ETS-T40-TA, которая выделяет его из множества похожих решений.

Enermax ETS-T40-TA

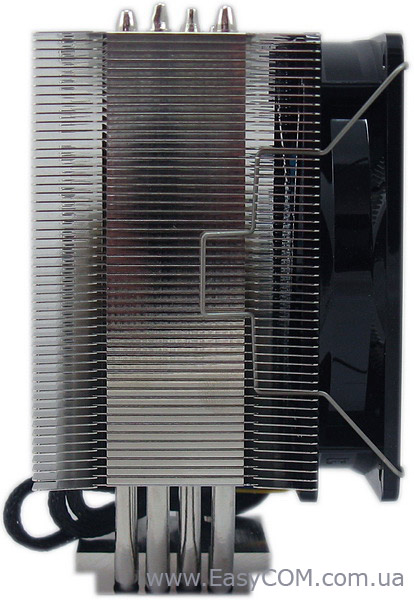

Габариты кулера составляют 139х93х160 мм при весе около 750 грамм (с учётом штатного вентилятора). Ширина радиатора вполне комфортная и даже с двумя «вертушками» этот охладитель будет совместим с подавляющим большинством корпусов и материнских плат.

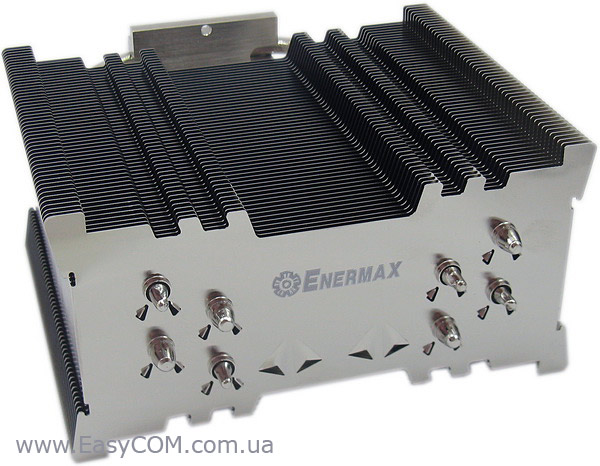

В конструкции радиатора применяется 52 алюминиевые никелированные пластины толщиной 0,4 мм, ступенчатая форма которых, по словам производителя, позволяет создавать минимум препятствий воздушному потоку и способствует лучшему рассеиванию тепла. Расстояние между пластинами составляет 2 мм, а по бокам они соединены между собой, что позволяет более рационально использовать воздушный поток, генерируемый вентилятором. Общая площадь теплообмена для применяемого радиатора составляет примерно 8000 см², что по современным меркам является неплохим показателем для односекционной конструкции.

Как мы уже упоминали выше, специальные отверстия со спойлерами в центральной части пластин радиатора (технология Stack Effect Flow) применяются для того, чтобы способствовать более эффективному отводу нагретого воздуха, который накапливается в так называемой «мертвой зоне» вентилятора.

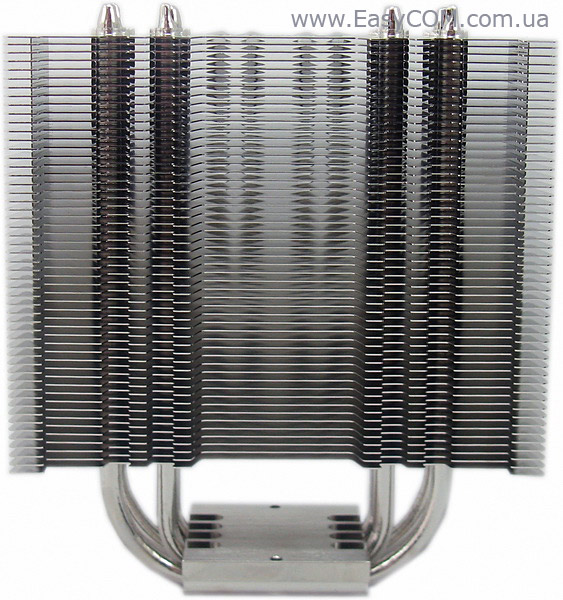

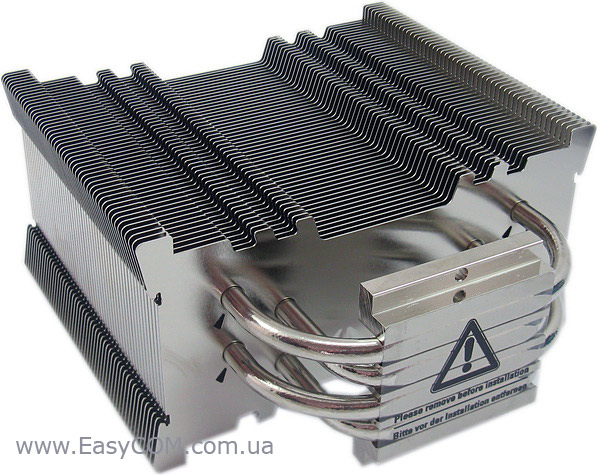

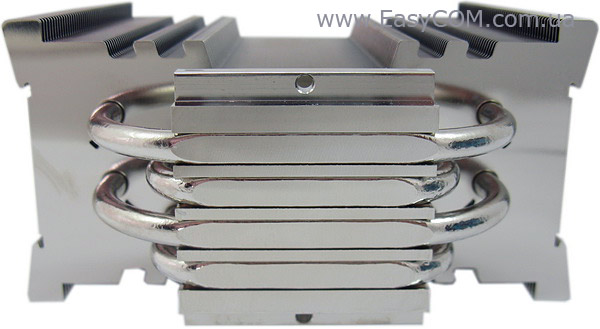

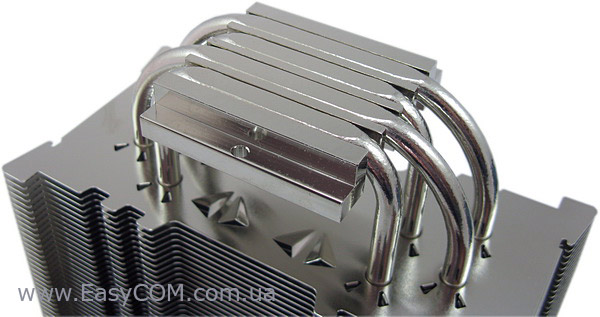

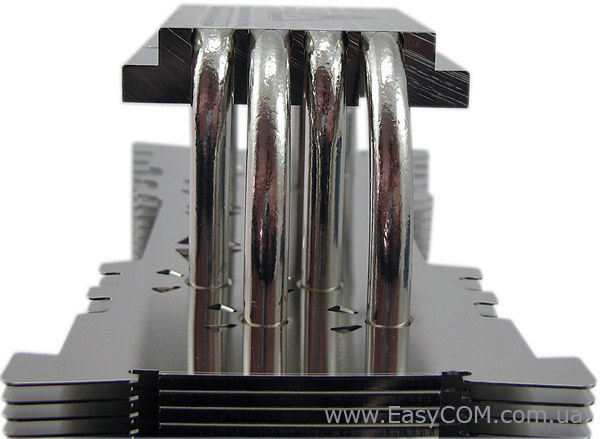

Для более равномерного распределения тепла по всей площади радиатора в конструкции кулера применяется четыре медные тепловые трубки диаметром 6 мм. Трубки покрыты слоем никеля, что позволяет предотвратить процессы скорого окисления меди в процессе эксплуатации и падения эффективности теплообмена. Отметим, что за каждой тепловой трубкой в рёбрах радиатора предусмотрено два небольших выреза, которые не только позволяют улучшить охлаждение обратной стороны тепловых трубок, но и оптимизировать направление воздушного потока (технология Vortex Generator Flow). Ещё одной отличительной чертой Enermax ETS-T40-TA является применение технологии прямого контакта тепловых трубок и теплораспределительной крышки процессора.

Как известно, в  сравнении с традиционными медными теплосъёмниками, технология «прямого контакта» позволяет существенно снизить термическое сопротивление и ускорить процесс теплообмена, однако отполировать такое основание до зеркального блеска, к сожалению, практически невозможно. При использовании всего четырёх тепловых трубок, для покрытия всей площади крышки процессора, инженеры Enermax вынуждены были применить в конструкции теплосъёмника-основания алюминиевые вставки, разделяющие тепловые трубки.

С точки зрения эффективности теплоотвода такое решение можно назвать весьма спорным, особенно учитывая, что алюминиевые пластины немного выступают над поверхностью тепловых трубок, требуя от пользователя внимательного и грамотного нанесения термопасты, помогающей «сгладить» неровности между процессором и основанием кулера. На наш взгляд, применение ещё одной или двух тепловых трубок пошло бы радиатору Enermax ETS-T40-TA только на пользу, ведь это бы позволило не только более эффективно задействовать всю площадь радиатора, но и избежать такого «обильного» использования алюминия в конструкции основания.

Основание у нашего тестового экземпляра Enermax ETS-T40-TA оказалось довольно ровным. Но ещё раз повторимся, что при установке жалеть термопасту не стоит — она должна не только равномерно распределиться по всей поверхности крышки процессора и основания радиатора, но и заполнить желобки между тепловыми трубками и алюминиевыми вставками.

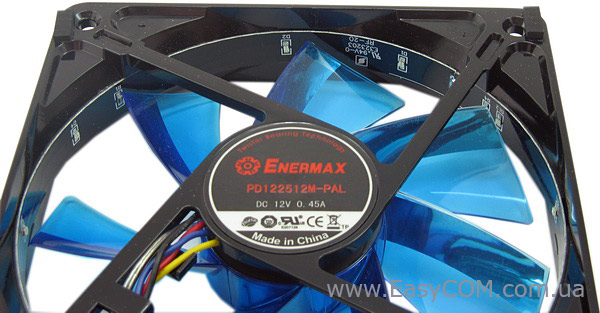

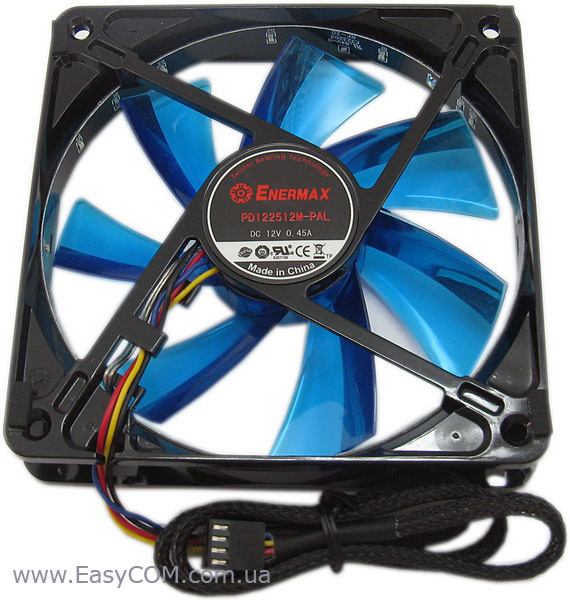

Фирменный 120 мм вентилятор, которым комплектуется кулер Enermax ETS-T40-TA, как мы уже упоминали, является одной из самых сильных сторон этого решения. Во-первых, стоимость комплектного «пропеллера» из серии T.B. Appolish, который промаркирован как PD122512M-PAL, при покупке отдельно составляет внушительные $20 — практически треть стоимости Enermax ETS-T40-TA. К тому же стоит выделить использование фирменного типа подшипника Twister Bearing, который обеспечивает длительный срок службы продукта (100 000 часов) и позволяет ему функционировать, издавая низкий уровень шума.

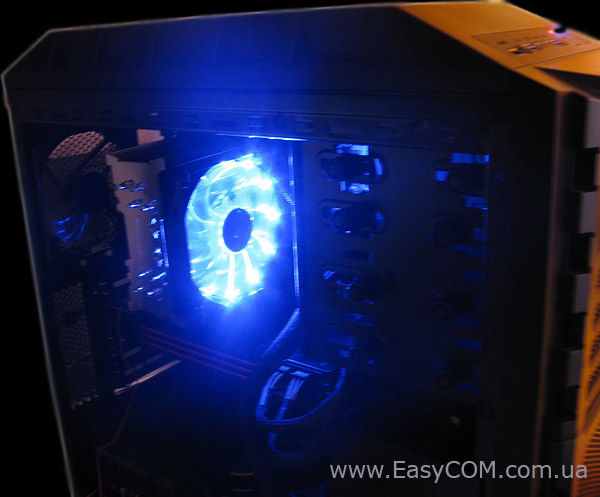

Этот качественный вентилятор оснащен яркой светодиодной подсветкой, которая реализована с помощью 12 диодов, установленных по внутреннему контуру рамки «вертушки». Отключить подсветку, к сожалению, нельзя.

Штатная «стодвадцатка» подключается к 4-контактному разъёму на материнской плате и поддерживает регулировку скорости вращения с помощью ШИМ-метода (от 800 до 1800 об/мин). В наиболее производительном режиме воздушный поток, генерируемый вентилятором, составляет 76 CFM при заявленном уровне шума не более 26 дБ. В тихом режиме (800 об/мин) воздушный поток не превышает 33 CFM, однако и уровень шума снижается до 16 дБ.

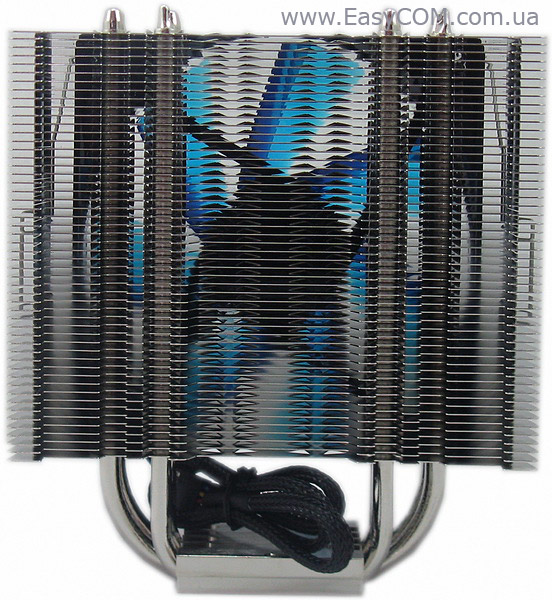

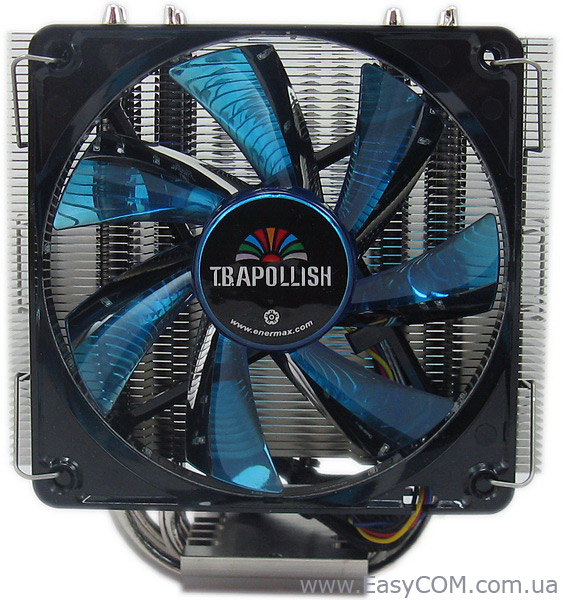

Разработчики разместили тепловые трубки в достаточном удалении от так называемой «мёртвой зоны» вентилятора, что отчётливо видно на изображении выше.

Вентилятор фиксируется на радиаторе с помощью комплектных металлических скоб, а использование дополнительных прорезиненных уплотнителей позволяет снизить уровень вибраций и шума. Напомним, что в комплекте поставки присутствует дополнительный набор скоб и уплотнителей, которые пригодятся в случае установки дополнительного «пропеллера».

Процесс установки

Процесс установки Enermax ETS-T40-TA на материнскую плату несущественно отличается в зависимости от платформы (Intel или AMD) и, на наш взгляд, он является логичным и простым.

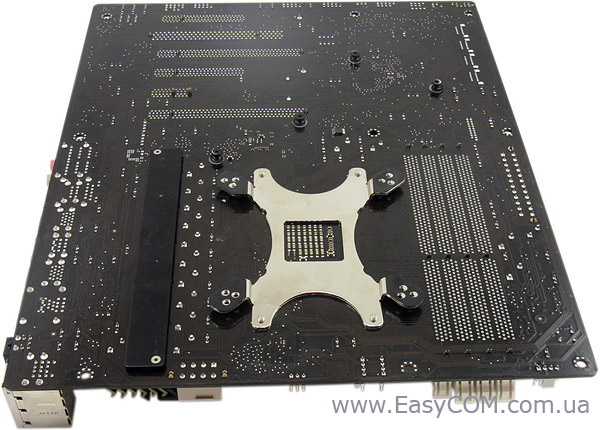

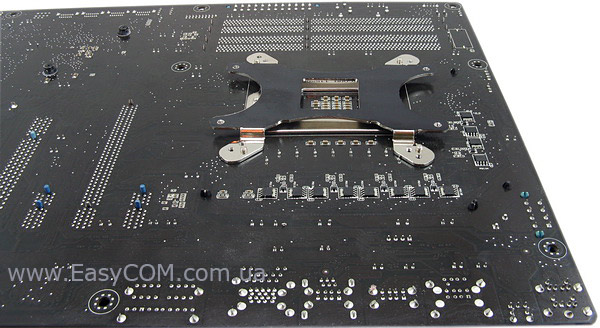

В первую очередь пользователю необходимо установить и закрепить универсальную усилительную пластину с обратной стороны системной платы с помощью комплектных стоек с двухсторонней резьбой. Если в корпусе есть специальное монтажное отверстие в поддоне для материнской платы, извлекать её из шасси может и не потребоваться, однако в этом случае весь процесс потребует больше времени и усилий.

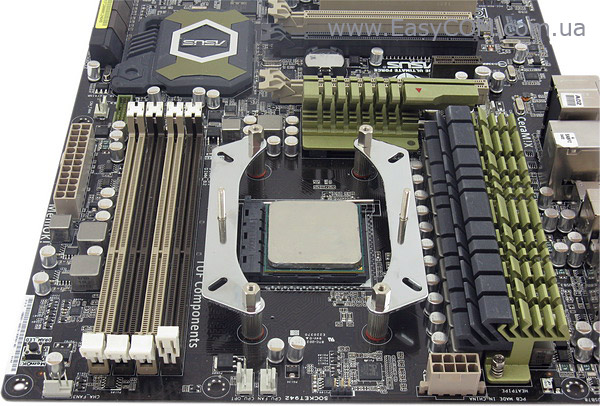

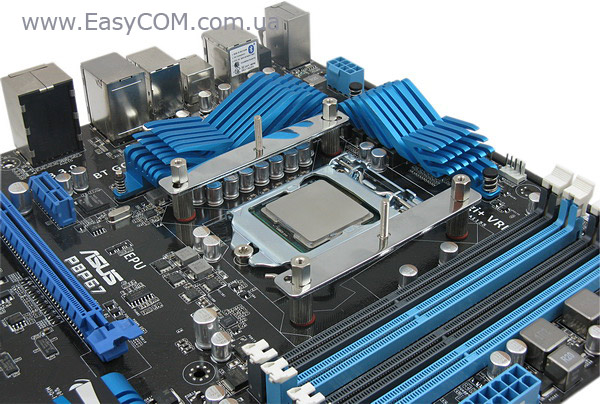

Далее нужно зафиксировать на стойках пару монтажных планок с предварительно продетыми в них длинными винтами.

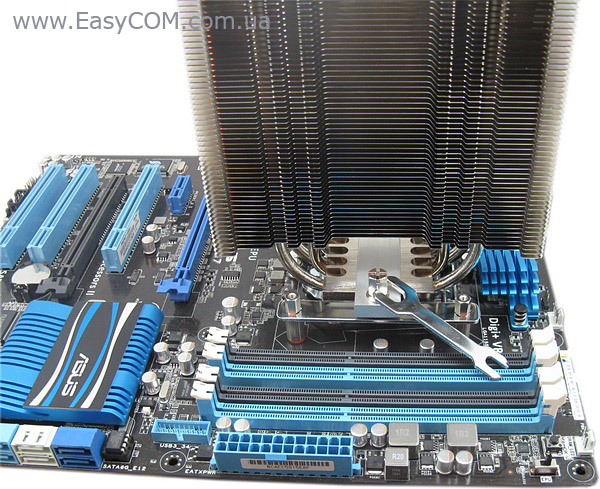

Следующий шаг — установка радиатора на плату, его фиксация с помощью специальной планки и затягивание двух шестигранников, которое существенно облегчается благодаря наличию соответствующего ключа в комплекте.

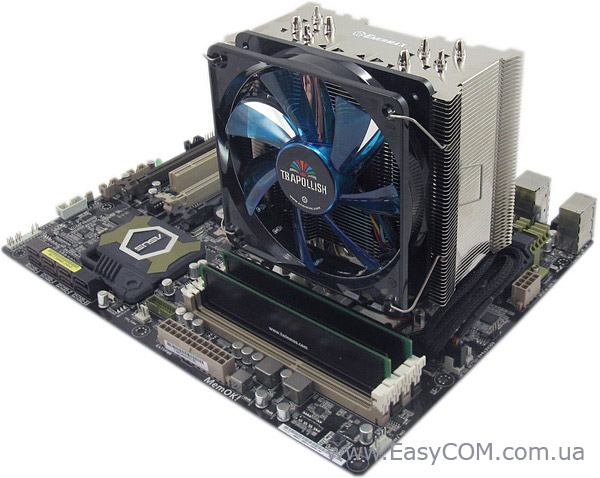

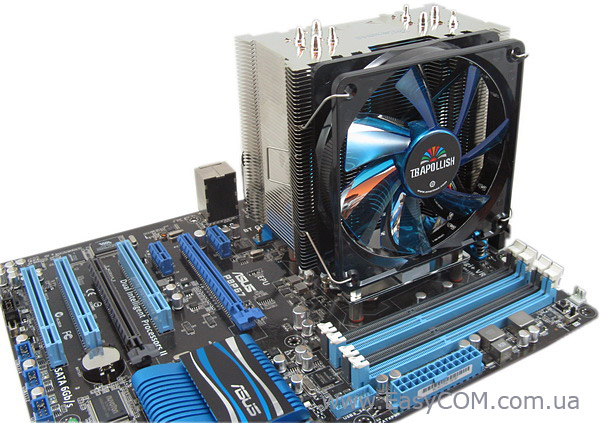

Как в случае материнской платы на платформе Intel, так и на AMD, система охлаждения Enermax ETS-T40-TA со штатным вентилятором частично блокирует только первый слот оперативной памяти, в то время как память с высокими радиаторами можно установить во второй и четвертый DIMM-разъёмы. Разумеется, с низкопрофильными модулями ОЗУ никаких проблем с совместимостью не возникает.

Тестирование

Тестовое оборудование:

Процессоры

AMD Phenom II X6 1100T @4 ГГц, 1,4 В, (AM3+, 3,3 ГГц, L3 6 МБ)
Intel Core i5-2500K @4,5 ГГц, 1,44 В (LGA1155, 3,3 ГГц, L3 6 МБ)

Материнские платы

ASUS SABERTOOTH 990FX (AMD 990FX, sAM3+, DDR3, ATX)
ASUS P8P67 (Intel P67, LGA1155, DDR3, ATX)

Оперативная память

2х DDR3-1333 1024 МБ TwinMOS 9DRTBKZ8-TATP

Видеокарты

AMD Radeon HD 6950 2 ГБ GDDR5

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Блоки питания

Seasonic X-760 (SS-760KM), 120 мм fan

Корпуса

Enermax Hoplite ECA 3220, 2x 120 мм fan

Термопаста

akasa AK-460 pro-grade (3.3 W/mK, -45 - 200 °C)

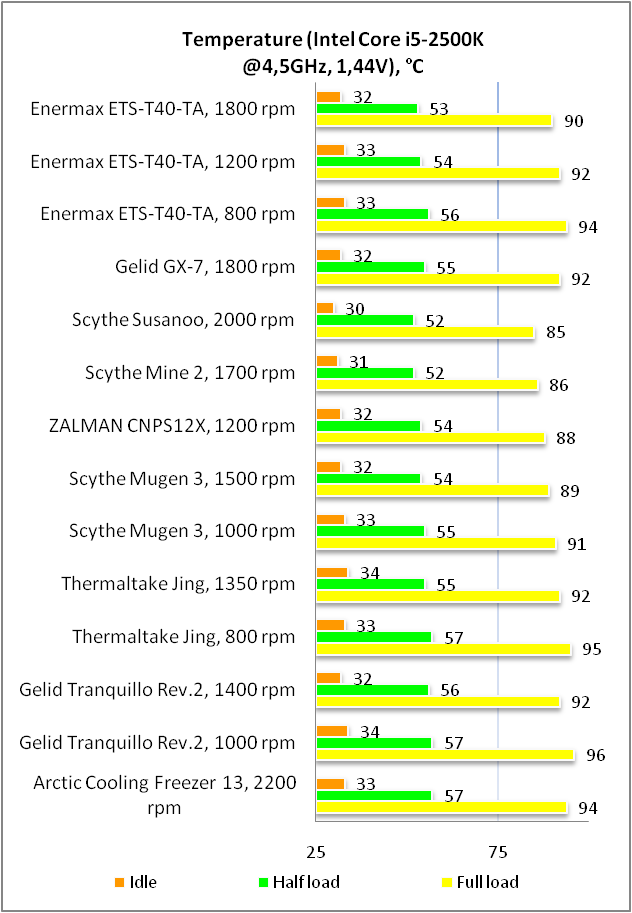

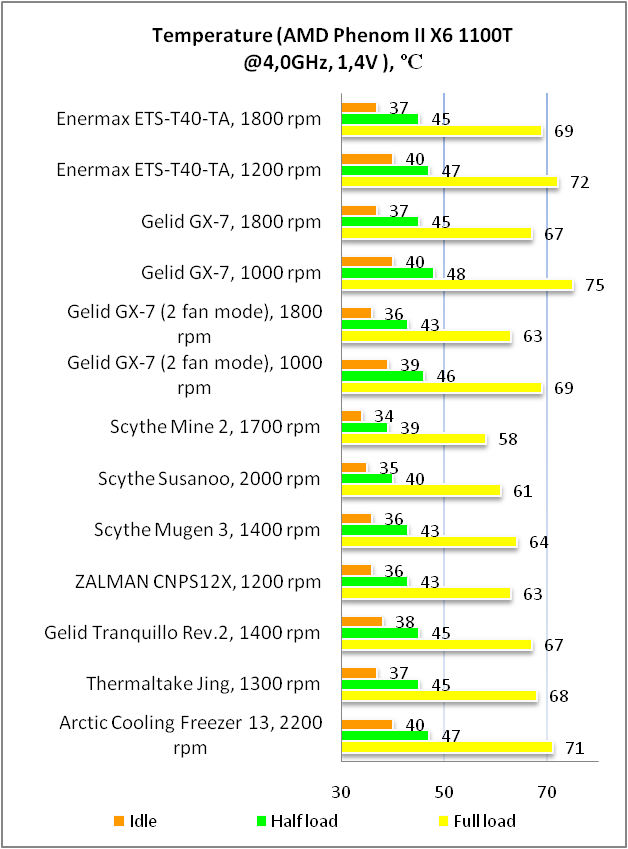

В процессе тестирования система охлаждения Enermax ETS-T40-TA демонстрирует средний  результат, несколько уступая равному по стоимости Scythe Mugen 3. Причем, если на платформе Intel разрыв между этими продуктами нельзя назвать слишком существенным, то на платформе AMD решение от Enermax проигрывает своему конкуренту уже не менее 5 градусов в режиме максимальной нагрузки. При этом также стоит учитывать, что скорость вращения штатного вентилятора на Enermax ETS-T40-TA была немного выше в сравнении с соперником. По правде говоря, мы ожидали от кулера стоимостью почти $60 более уверенного результата, однако  не самая удачная конструкция теплосъёмника-основания, вероятно, является «узким местом» эффективности Enermax ETS-T40-TA. Тем не менее, рассматриваемый сегодня кулер вполне успешно справился с охлаждением современных CPU высокого уровня, которые к тому же функционировали в режиме существенного разгона при повышенном напряжении питания.

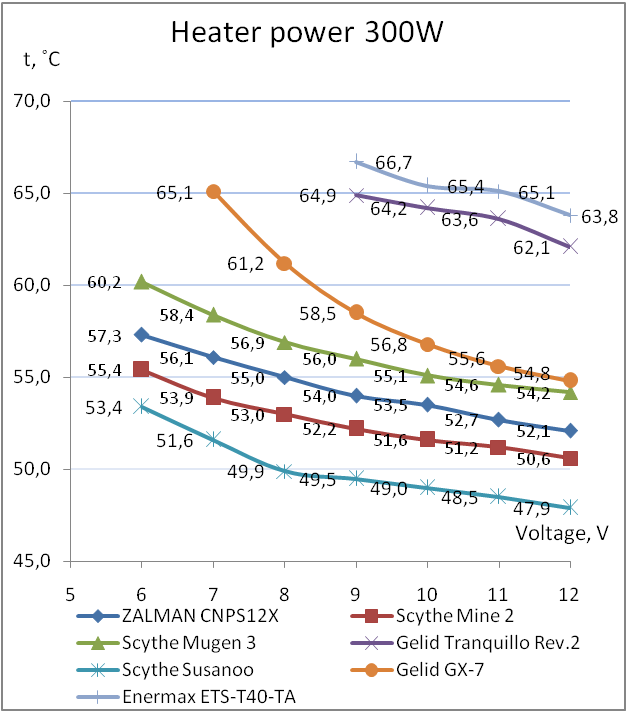

В тестах с использованием нагревательного элемента мощностью 300 Вт процессорная система охлаждения Enermax ETS-T40-TA была способна уверенно рассеивать такое внушительное количество тепла только при напряжении питания вентилятора не ниже 9 В, продемонстрировав худший результат среди всех участников тестирования.

Отдельно мы субъективно оценили уровень шума и изменение скорости вращения при разном напряжении питания вентилятора Enermax ETS-T40-TA, ведь этот фактор также является очень значимым для энтузиастов при выборе системы охлаждения.

Напряжение питания вентилятора, В

Скорость вращения, об/мин

Уровень шума

6

660

очень тихо, практически не слышно

7

840

очень тихо, практически не слышно

8

1050

очень тихо

9

1250

очень тихо

10

1440

достаточно тихо, но с некоторым фоном

11

1620

уровень шума ниже среднего

12

1800

средний уровень шума

Выводы

В нашей тестовой лаборатории процессорный кулер от компании Enermax сегодня побывал впервые. По итогам тестирования хотелось бы отметить, что «первый блин» у тайваньских специалистов, на наш взгляд, всё же не «вышел комом», как это зачастую бывает. Охладитель Enermax ETS-T40-TA демонстрирует достойную эффективность охлаждения современных центральных процессоров даже в режиме ощутимого разгона, производя при этом невысокий уровень шума, что уже является довольно хорошей характеристикой. Более того, производительность Enermax ETS-T40-TA могла бы быть ещё выше, если бы инженеры Enermax несколько переработали конструкцию радиатора, а в частности — теплосъёмника основания. Помимо этого, рассмотренное решение  имеет небольшие габариты, оснащено универсальной и удобной системой крепления и обладает привлекательным внешним видом. Качественный штатный вентилятор из серии Enermax T.B. Apollish с яркой синей подсветкой и поддержкой экономичного ШИМ-метода управления скоростью вращения также можно отнести к сильным сторонам Enermax ETS-T40-TA, однако отсутствие возможности отключить подсветку может создать и некоторые неудобства. В итоге наиболее весомым недостатком Enermax ETS-T40-TA на теперешний момент можно считать его стоимость, которая кажется нам несколько завышенной в сравнении с основными конкурентами. Но справедливости ради добавим, что в ассортименте компании есть модификация Enermax ЕTS-T40-TB, которая имеет точно такие же конструкцию и эффективность, но благодаря использованию вентилятора без подсветки отличается более приемлемой стоимостью.

Достоинства:

  • Низкий уровень шума при скорости вентилятора вплоть до 1440 об/мин;
  • Приятный внешний вид;
  • Комфортные габариты;
  • Высокое качество изготовления;
  • Никелированная поверхность радиатора и тепловых трубок;
  • Качественный штатный вентилятор со светодиодной подсветкой;
  • Продуманная система крепления.

Недостатки:

  • Недоработки конструкции теплосъёмника-основания;
  • Неотключаемая подсветка штатного вентилятора;
  • Несколько завышенная стоимость.


Автор: Михаил Шульга

Выражаем благодарность компании Trinity Electronics, официальному дистрибьютору Enermax, за предоставленный для тестирования кулер.

Выражаем благодарность компаниям AMD, ASUS, Enermax, Intel, Sea Sonic и TwinMOS за предоставленное для тестового стенда оборудование.
