Обзор и тестирование процессорной системы охлаждения GELID Antarctica

Кулеры гонконгской компании GELID Solutions редкие гости в нашей тестовой лаборатории. Причиной тому является тот факт, что ассортимент ее процессорных охладителей сравнительно небольшой и обновляется не так часто. Например, протестированные нами ранее модели GELID GX-7 и GELID The Black Edition все еще не потеряли своей актуальности.

GELID Antarctica

Тем не менее несколько месяцев назад компанию им составило абсолютно новое решение – GELID Antarctica (CC-Antarctica-01-A). Главным его отличием от собратьев по модельному ряду являются уменьшенные размеры радиатора, что должно обеспечить хорошую совместимость с высокими модулями ОЗУ. А вот в качестве элемента для активного отвода тепла было использовано эффективное 140-мм решение, обеспечивающее большее статическое давление и более мощный воздушный поток. Сам производитель характеризует новинку как весьма производительное решение, но так ли это на самом деле вы узнаете далее.

Спецификация

Производитель и модель

GELID Antarctica (CC-Antarctica-01-A)

Поддержка процессорных разъемов

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366

Intel Socket LGA2011 / LGA2011-v3 (только при покупке отдельного крепления)

Максимальный TDP поддерживаемых процессоров, Вт

220

Тепловые трубки

Материал

Никелированная медь

Количество

5

Диаметр, мм

6

Пластины радиатора

Материал

Алюминий

Количество

40

Толщина, мм

0,37

Расстояние между пластинами, мм

2,3

Основание

Материал

Медь

Размеры, мм

35 х 34

Термоинтерфейс

Термопаста GELID GC-Extreme в шприце

Поддержка ШИМ-регулировки скорости вращения лопастей вентилятора

Есть

Напряжение питания вентилятора, В

12

Ток питания, А

0,2

Потребляемая мощность, Вт

2,4

Скорость вращения вентилятора, об/мин

450 – 1500

Уровень шума, дБ

27,8

Статическое давление, мм вод. ст.

1,86

Воздушный поток, м3/ч (CFM)

137 (80,6)

Разъем питания

4-контактный

Длина кабеля, см

35

Размеры вентилятора, мм

140 x 140 x 25

Тип подшипника

Hydro Dynamic Bearing (гидродинамический)

Время наработки на отказ, часов

50 000

Размеры, мм

Без вентилятора

160 х 140 х 49

С вентилятором

160 х 140 х 74

Вес, г

635

Гарантия, лет

5

Сайт производителя

GELID Solutions

Страница продукта

Упаковка и комплектация

GELID Antarctica

Упаковка кулера GELID Antarctica выполнена в привычных для производителя цветах и характеризуется удобной ручкой для транспортировки, а также хорошим информационным наполнением. В частности, она позволит оценить внешний вид устройства, узнать о главных его преимуществах, исследовать список совместимых процессоров и платформ, а также ознакомиться с приведенной таблицей спецификации. Правда, вся информация предоставлена исключительно на английском.

GELID Antarctica

Комплектация тестируемого охладителя включает в себя все необходимое для его установки и эксплуатации:

  • универсальную усилительную пластину для разных платформ;
  • набор металлических креплений;
  • набор втулок, гаек, винтов, пружин и прокладок (по 4 шт.);
  • пару креплений для установки второго вентилятора;
  • термопасту GELID GC-Extreme в шприце;
  • наклейку на корпус;
  • руководство по установке.

Приятным бонусом для покупателя станет шприц с высокоэффективной термопастой GELID GC-Extreme и дополнительная пара креплений для установки второй вертушки.

Внешний вид и конструкция

GELID Antarctica GELID Antarctica

В основе радиатора GELID Antarctica лежат пять медных 6-мм тепловых трубок. Они расположены в шахматном порядке, чтобы максимально эффективно распределять тепло по алюминиевым пластинам и хорошо обдуваться вентилятором. Данный дизайн изначально был смоделирован с целью обеспечения максимально эффективного распределения воздушного потока даже при малой скорости вращения лопастей вентилятора. Также он включает в себя улучшенный профиль алюминиевых пластин.

GELID Antarctica

GELID Antarctica

Сами медные трубки покрыты слоем никеля во избежание окисления. А вот основание производитель решил оставить без дополнительного покрытия.

GELID Antarctica

В дополнение к основной конструкции имеется также небольшой радиатор, отводящий тепло от самого нагревающегося элемента.

GELID Antarctica GELID Antarctica

В месте контакта тепловых трубок с основанием видны следы припоя, обеспечивающего надлежащую теплопередачу. Алюминиевые же пластины радиатора нанизаны на трубки без использования дополнительной пайки – наиболее распространенный ход большинства производителей процессорных СО.

GELID Antarctica

На основании кулера GELID Antarctica отчетливо видны следы шлифовки. Тем не менее оно отличается ровной поверхностью, что самым положительным образом отразится на передаче тепла по всей площади контакта с теплораспределительной крышкой процессора. Размеры основания невелики: 35 х 34 мм.

GELID Antarctica GELID Antarctica

Комплектная вертушка представлена 140-мм тихоходным решением со стандартным 25-мм профилем. Округлая форма рамки позволила разместить крепежные отверстия ближе к центру вентилятора, таким образом их местоположение соответствует 120-мм моделям. Используемый пропеллер основан на гидродинамическом подшипнике, способном проработать на отказ 50 000 часов. Скорость вращения его лопастей регулируется в пределах от 450 до 1500 об/мин, а уровень шума даже на максимальной частоте не будет превышать отметку 27,8 дБ, оставаясь комфортным для длительного времяпровождения за компьютером.

GELID Antarctica

Подача питания и регулировка скорости осуществляется с помощью 4-контактного разъема. Для подключения используется кабель в тканевой оплетке длиной 35 см.

GELID Antarctica GELID Antarctica

Вентилятор крепится к радиатору с помощью пары металлических скоб. При сборке обратите внимание на то, что левые и правые крепления несколько отличаются между собой. Сама установка вертушки осуществляется очень просто, а при желании вы всегда сможете смонтировать второй пропеллер с обратной стороны охладителя.

Процесс установки

Процесс установки кулера GELID Antarctica на разные платформы подробно описан в комплектном руководстве и его PDF-версии на сайте производителя. Ниже мы также поделимся собственным опытом, полученным в данной сфере.

GELID Antarctica GELID Antarctica

На системных платах для процессоров компании AMD изначально следует демонтировать стандартное крепление. Радиатор также необходимо подготовить к установке, прикрутив к его основанию комплектную пластину.

GELID Antarctica GELID Antarctica

С лицевой стороны платы устанавливаем четыре шайбы. С обратной же стороны монтируем универсальную усилительную пластину с помощью четырех винтов.

GELID Antarctica GELID Antarctica

На них закрепляем фигурные гайки, которые фиксируют усилительную пластину и приподнимают охладитель над платой на необходимую высоту. После этого не забудьте установить процессор и нанести термоинтерфейс.

GELID Antarctica GELID Antarctica

Радиатор фиксируем с помощью четырех винтов с внутренней резьбой, используя при этом комплектные пружины.

GELID Antarctica

Далее остается только смонтировать вентилятор и подключить его к 4-контактному разъему на системной плате. Теперь кулер полностью готов к работе.

GELID Antarctica GELID Antarctica

Одним из весомых преимуществ героя данного обзора является его отличная совместимость с высокими модулями ОЗУ и другими околопроцессорными компонентами. Поэтому при покупке планок памяти вы можете не ограничивать свою фантазию, приобретая любой понравившийся набор.

GELID Antarctica

GELID Antarctica

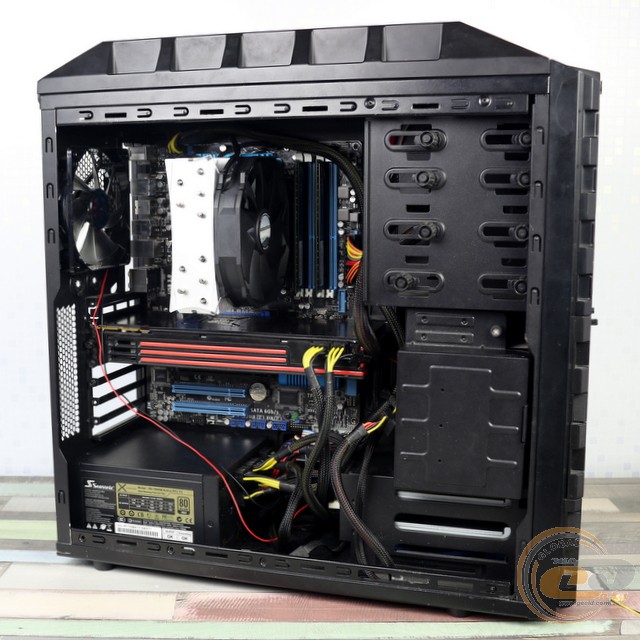

Сдержанное цветовое оформление позволяет тестируемому кулеру хорошо вписаться в любую систему. А вот при выборе корпуса не следует забывать о немалой высоте охладителя, которая составляет 160 мм.

GELID Antarctica GELID Antarctica

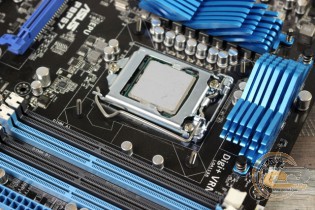

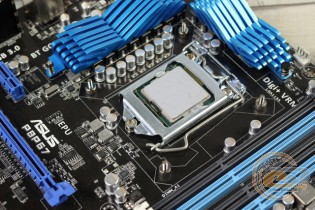

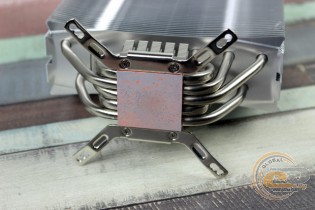

Для установки GELID Antarctica на платформы с процессорами компании Intel используется пара металлических креплений, фиксируемых на его основании. С лицевой стороны системной платы применяются комплектные прокладки.

GELID Antarctica GELID Antarctica

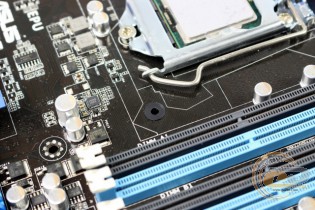

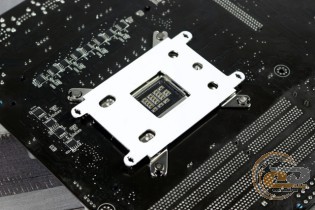

Универсальная усилительная пластина устанавливается уже обратной стороной. Сквозь продолговатые отверстия продеваем комплектные винты.

GELID Antarctica GELID Antarctica

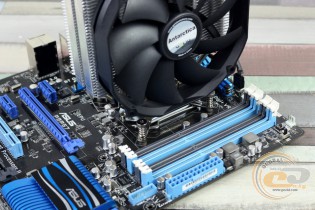

Далее закручиваем круглые фигурные гайки, устанавливаем процессор, наносим термоинтерфейс и монтируем охладитель с помощью подпружиненных винтов с внутренней резьбой.

GELID Antarctica GELID Antarctica

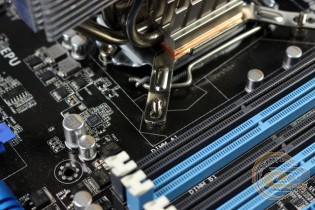

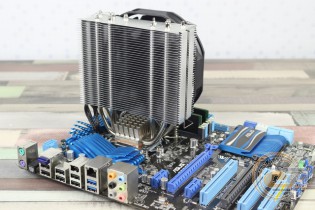

В целом тестируемый кулер обладает отличной совместимостью с габаритными радиаторами на элементах подсистемы питания процессора.

GELID Antarctica GELID Antarctica

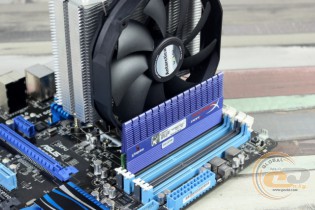

То же самое касается и модулей ОЗУ любой высоты, которые можно беспрепятственно установить во все четыре слота.

GELID Antarctica

GELID Antarctica

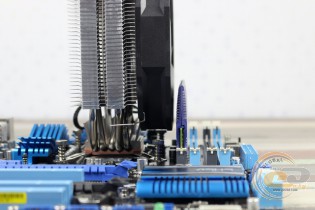

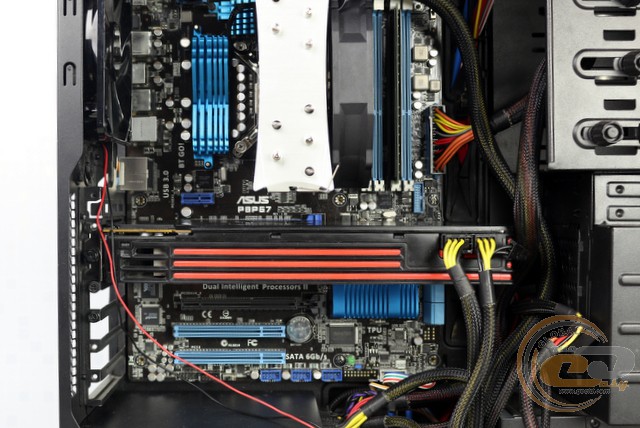

Надлежащая совместимость GELID Antarctica обеспечена также и с первым слотом расширения (в нашем случае это PCIe x1).

В целом процесс установки новинки оказался весьма простым. Некоторое неудобство может вызвать разве что необходимость придерживать винты снизу при фиксации усилительной пластины. Ну и не стоит забывать о вышеупомянутом различии между левыми и правыми крепящими скобами вентилятора (отмечено в руководстве пользователя).

К сожалению, производитель решил отказаться от предоставления в комплекте необходимых компонентов для установки кулера на системы Intel Socket LGA2011 / LGA2011-v3. Поэтому поиск и покупка данного крепления ложится на плечи владельца. С другой стороны, это позволило немного снизить его конечную стоимость.

Тестирование

Для тестирования процессорной системы охлаждения GELID Antarctica использовалось следующее оборудование:

Процессоры

AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ)

Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ)

Материнские платы

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

Оперативная память

2 х DDR3-1333 1024 МБ TwinMOS 9DRTBKZ8-TATP

Видеокарта

AMD Radeon HD 6950 (2 ГБ GDDR5)

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 об/мин, 8 МБ, SATA 3 Гбит/с)

Блок питания

Seasonic X-760 (SS-760KM), 120-мм вентилятор

Корпус

Enermax Hoplite ECA 3220, 2 x 120-мм вентилятора

Термопаста

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

GELID Antarctica

GELID Antarctica

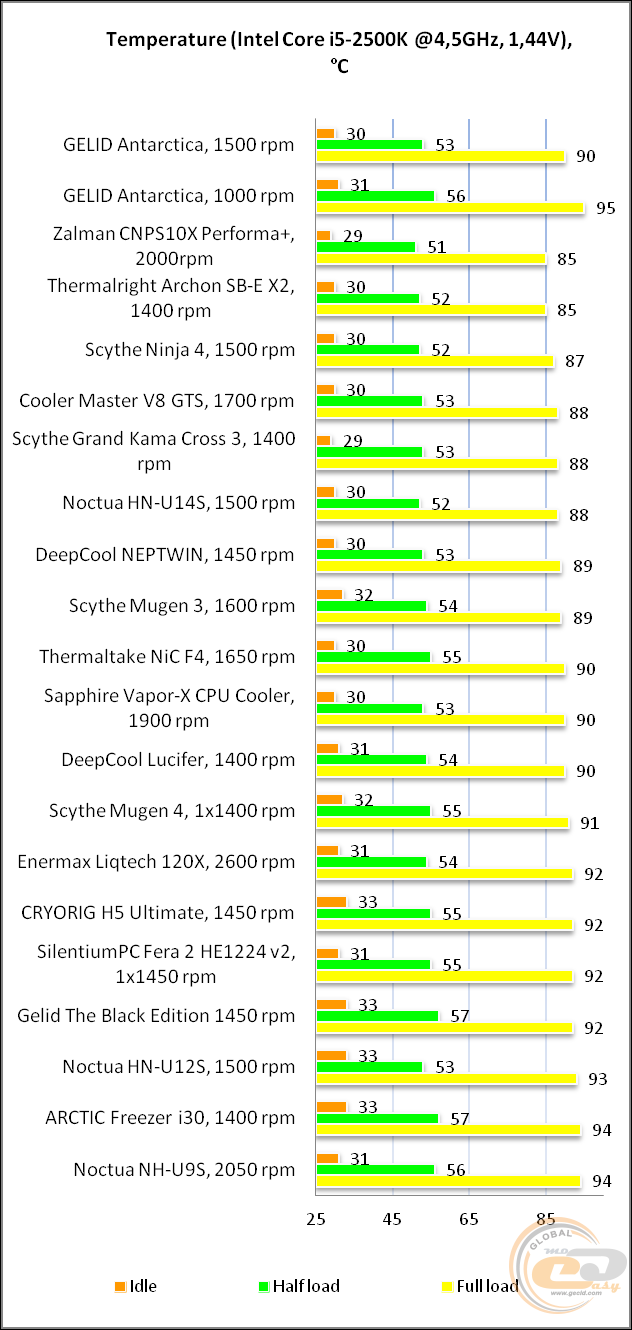

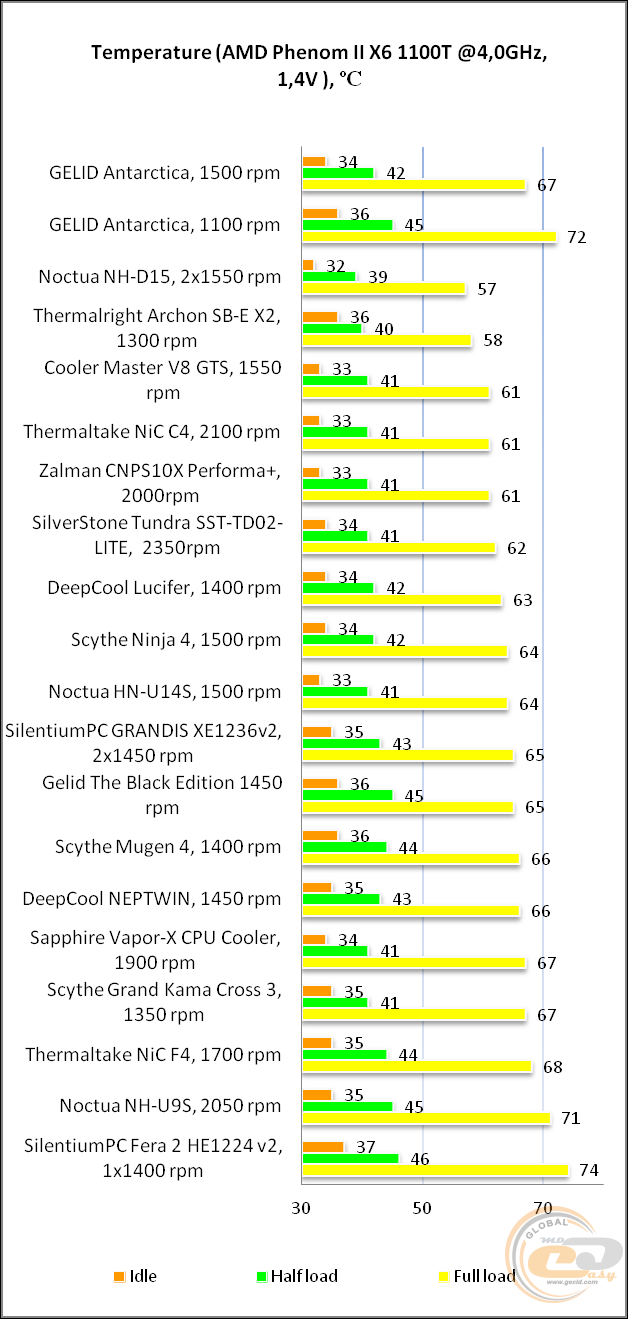

При своих сравнительно небольших размерах кулер GELID Antarctica оказался весьма производительным решением. Он справился с отводом тепла от разогнанных (4-4,5 ГГц) многоядерных процессоров даже при сниженной до 1000-1100 об/мин скорости вращения. А максимальная частота работы вертушки позволяет герою обзора потягаться со многими высокопроизводительными одновентиляторными решениями (например, Scythe Mugen 4), и даже с некоторыми кулерами с парой пропеллеров. Так что данную модель можно смело рассматривать в качестве компаньона для подавляющего большинства современных CPU.

Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка имеет переменный характер (например, в играх), вполне можно рассчитывать на более низкие температурные показатели.

GELID Antarctica

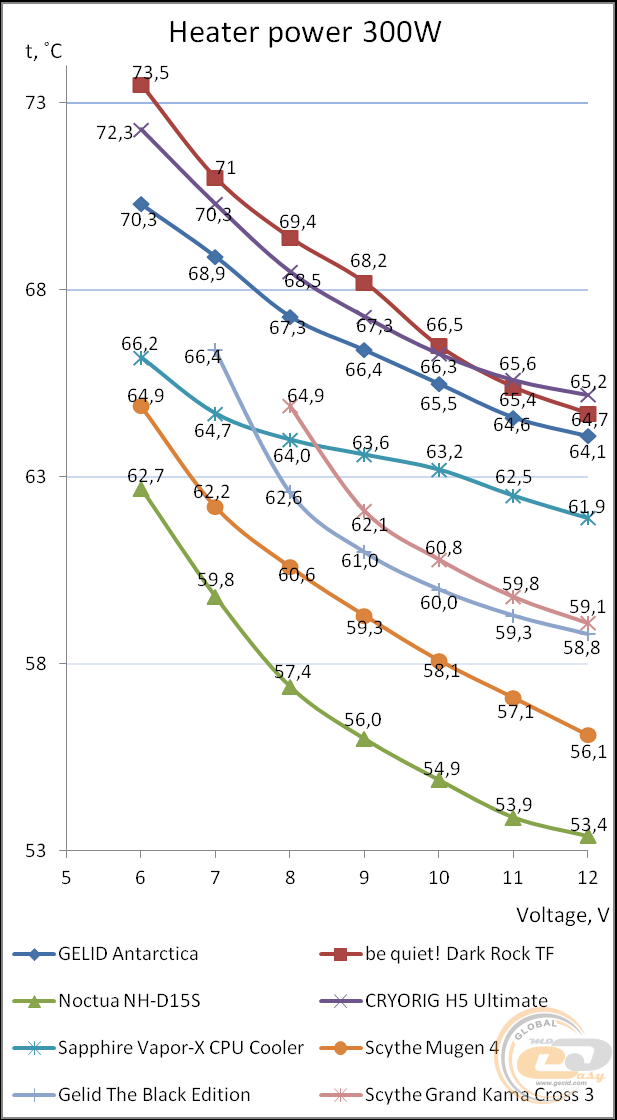

График зависимости производительности кулера от скорости вращения вентилятора демонстрирует плавное снижение температуры нагревательного элемента, что указывает на высокую эффективность охлаждения даже при небольшом входном напряжении (6-7 В). Впрочем, начиная с отметки 8 В (около 1050 об/мин) разница становится еще менее заметной, следовательно, дальнейшее увеличение частоты не сильно отразится на производительности охладителя.

Напряжение питания вентилятора, В

Скорость вращения лопастей, об/мин

Уровень шума

4

515

Бесшумно

5

650

Бесшумно

6

790

Практически бесшумно

7

920

Практически бесшумно

8

1040

Тихо

9

1150

Тихо, с небольшим фоновым шумом

10

1300

Ниже среднего, фоновый шум не сильно ощутим

11

1400

Ниже среднего, уровень шума в пределах комфортного

12

1500

Средний, уровень шума остается в пределах умеренно-комфортного

Комплектный вентилятор стартовал при напряжении 3,52 В на скорости 510 об/мин. В низкочастотных режимах работы эффективность охлаждения не позволит экспериментировать с разгоном, зато для работы ПК в бесшумном режиме – то что нужно. Ну а для желающих раскрыть потенциал процессора лучше всего подойдет диапазон от 1000 до 1500 об/мин. Как мы уже убедились, он является наиболее предпочтительным с точки зрения эффективности, в то же время создаваемый вентилятором шум варьируется от тихого до все еще комфортного среднего.

Выводы

Кулер GELID Antarctica является средним по размерам Tower-решением, которое вполне может составить конкуренцию более габаритным охладителям. В его основе лежит радиатор с пятью медными тепловыми трубками, расположение которых позволяет эффективно распространять тепло по всей конструкции и в то же время отлично продуваться вентилятором. Последний представлен 140-мм моделью, основанной на гидродинамических подшипниках. Вертушка отличается широким рабочим диапазоном, что позволяет подобрать лучшее соотношение между эффективностью и комфортными шумовыми показателями.

Кстати, об эффективности. Даже при сниженной до 1000-1100 об/мин скорости вращения герой данного обзора справился с отводом тепла от разогнанных свыше 4 ГГц многоядерных процессоров. Следовательно, он хорошо подойдет для охлаждения подавляющего большинства современных CPU, а относительно небольшой радиатор обеспечит отличную совместимость с модулями памяти любой высоты. Последний пункт является весьма весомым преимуществом перед габаритными моделями, часто привносящими соответствующие ограничения.

Единственное, за что можно пожурить разработчиков GELID Antarctica, является отсутствие в комплекте крепления для платформы Intel Socket LGA2011 / LGA2011-v3. В остальном же перед нами отличное решение, которое при рекомендованной стоимости в $42 сможет стать весьма достойным конкурентом на нашем рынке.

Достоинства:

  • отличная эффективность;
  • низкий уровень шума на большей части рабочего диапазона;
  • совместимость с большинством актуальных, а также с некоторыми устаревшими платформами;
  • использование ШИМ-регулируемого 140-мм вентилятора, основанного на гидродинамическом подшипнике, с широким рабочим диапазоном (от 450 до 1500 об/мин);
  • хорошая совместимость с модулями ОЗУ любой высоты, габаритными радиаторами подсистемы питания и первым слотом расширения;
  • хорошая комплектация.

Особенности:

  • для установки кулера на платформы Intel Socket LGA2011 / LGA2011-v3 необходимо покупать отдельное крепление.

optimal price

Автор: Олесь Пахолок

Выражаем благодарность компании GELID Solutions за предоставленный для тестирования кулер.

Выражаем благодарность компаниям AMD, ASUS, Enermax, Intel, Sea Sonic и TwinMOS за предоставленное для тестового стенда оборудование.
