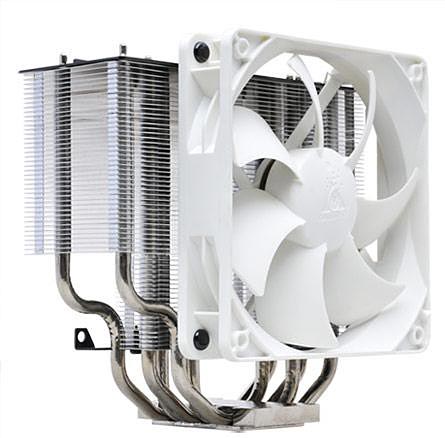

Обзор и тестирование кулера GlacialTech F101 PWM

Не так давно, а точнее прошлой осенью компания GlacialTech представила новую концептуальную модель кулера GlacialTech F101 PWM, которая претендует на роль высокоуровневого решения. Этот производитель достаточно хорошо известен на рынке систем охлаждения, но в меньшей степени, как разработчик «топовых» кулеров. Большинство решений в ее модельном ряду составляют именно бюджетные модели, которые порой можно спутать с обычными «боксовыми» предложениями. Кулер же, который мы протестируем сегодня, уже можно смело относить к классу «топовых» только по внешнему виду. С первого взгляда на GlacialTech F101 бросается в глаза не совсем привычная башенная конструкция и эффектный белый вентилятор. Что же на самом деле скрывается под маской необычного дизайна, и какова производительность кулера GlacialTech F101 PWM мы выясним в этом обзоре.

Сразу же отметим, что существует две модификации этого кулера GlacialTech F101 PWM и GlacialTech F101 Silent. Разница между ними заключается в комплектации вентиляторами с разной максимальной скоростью вращения, а соответственно и с разным уровнем шума. На модели GlacialTech F101 Silent устанавливается вентилятор с максимальной скоростью вращения 1100 об/мин, в то время как на GlacialTech F101 PWM используется более быстрый вентилятор со скоростью вращения крыльчатки 1700 об/мин, причем с поддержкой более экономичного PWM-режима питания.

GlacialTech F101

Полная спецификация GlacialTech F101 PWM:

Модель

GlacialTech F101 PWM

Поддержка процессорных разъемов

Intel LGA 775, LGA1366, LGA1156
AMD AM2, AM2+, AM3

Материал радиатора

Медное основание + алюминиевые пластины + медные тепловые трубки

Размеры радиатора, мм

143 х 86 x 148

Размер вентилятора, мм

120 x 120 x 25

Напряжение, В

12

Скорость вращения вентиляторов, об/мин

800(±300)~1700(±10%)

Воздушный поток, CFM

70

Уровень шума, дБ

21

Тип подшипника

скольжения

Разъем питания

4-контактный

Дополнительно

Термоинтерфейс в тюбике
8х защелок для вентилятора
Инструкция, наборы креплений

Вес, г

750

Сайт производителя

http://www.glacialtech.com/

GlacialTech F101

Упаковка для кулера GlacialTech F101 PWM очень эффектная с ручкой для переноски. На лицевой стороне коробки перечислены поддерживаемые им платформы и изображен двигатель самолета, который, в каком-то смысле, послужил концептом для кулера GlacialTech F101 PWM. Между прочим, General Electric F101 является турбинным электродвигателем для стратегического бомбардировщика B-1.

GlacialTech F101

С обратной стороны упаковки можно найти полную спецификацию кулера GlacialTech F101 PWM и те его достоинства, которые постарался выделить производитель.

В число достоинств GlacialTech F101 PWM вошли:

  • 15% площади радиатора охлаждаются системным вентилятором;
  • Пять тепловых трубок;
  • Медное основание;
  • Возможность установки двух вентиляторов;
  • Антивибрационные шпильки для крепления вентилятора;
  • Высокая эффективность;
  • Малый вес;
  • Легкий процесс установки;
  • Мультиплатформенное крепление;
  • Высококачественный термоинтерфейс в комплекте.

GlacialTech F101

С боковой стороны упаковки сказано несколько слов о концепте кулера GlacialTech F101 PWM, которым является турбореактивный электродвигатель. Примечательно, что комментарий слово в слово повторяет определение из Википедии. В общем, это не первый раз когда процессорные системы охлаждения сравниваются с авиационной техникой, можно вспомнить, например, недавно протестированный TITAN Bomber.

GlacialTech F101

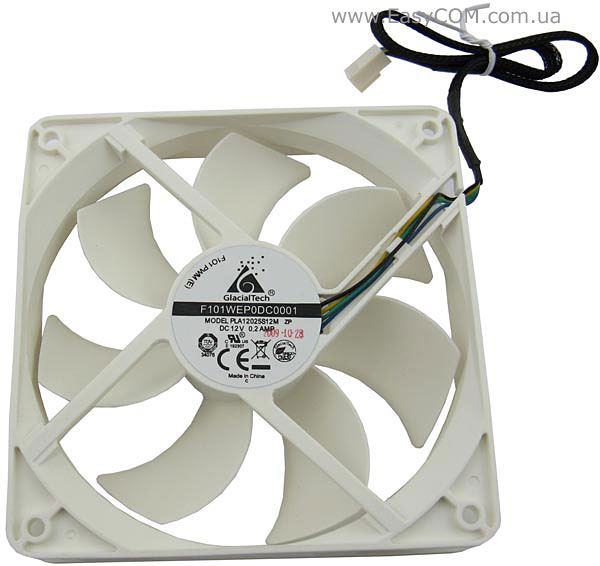

В качестве активного элемента используется вентилятор GlacialTech F101WEP0DC0001, основанный на подшипнике скольжения. Характерными чертами вентилятора является поддержка PWM-режима питания и корпус выделяющегося белого цвета. Данный вентилятор может работать в диапазоне скоростей вращения 800-1700 об/мин, причем его максимальный воздушный поток по спецификации составляет 70 CFM. Уровень шума, как для подобной скорости вращения, заявлен достаточно низким, всего 21 дБ. Во время тестирования на максимальных оборотах уровень шума вентилятора был средним, но довольно ровным без треска двигателя, что иногда бывает.

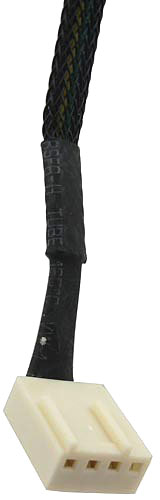

Провода питания вентилятора GlacialTech спрятаны в достаточно жесткую оплетку, которая способна предотвратить случайное повреждение изоляции.

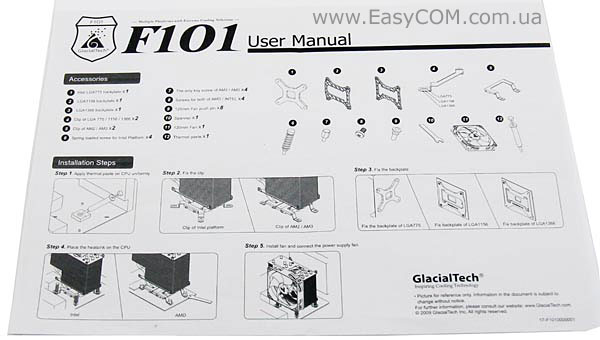

Инструкция по установке получилась достаточно краткая, но, в то же время, понятная. Теоретически ничего сложно в установке кулера GlacialTech F101 PWM нет.

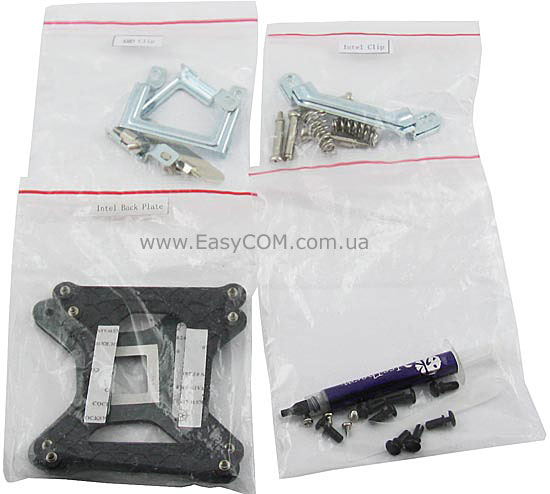

Элементы крепления разложены по пакетам, что упрощает поиск нужных деталей, которых набралось не мало.

Самым неудобным, как выяснилось впоследствии, является установка кулера GlacialTech F101 на платформу с процессорными разъемами AMD (AM2, AM2+, AM3). Для крепления кулера предусматривается использование небольшого ключа, которым не очень удобно пользоваться, особенно в случае, когда материнская плата уже находится в корпусе.

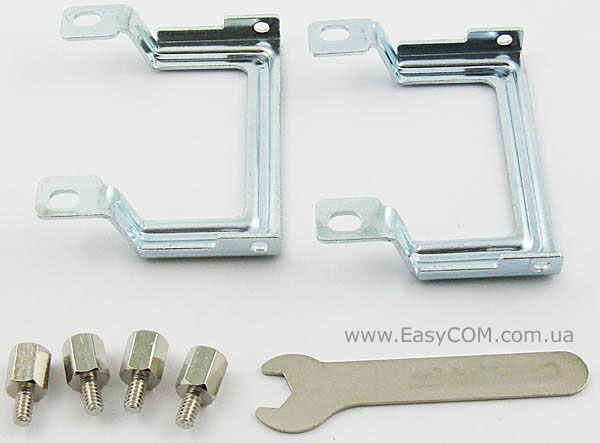

Для установки на платы с процессорами AMD прилагается:

  • Две металлические рамки, которые прикручиваются к основанию кулера,
  • Четыре гаечных винта с насечкой под крестообразную отвертку,
  • Гаечный ключ.

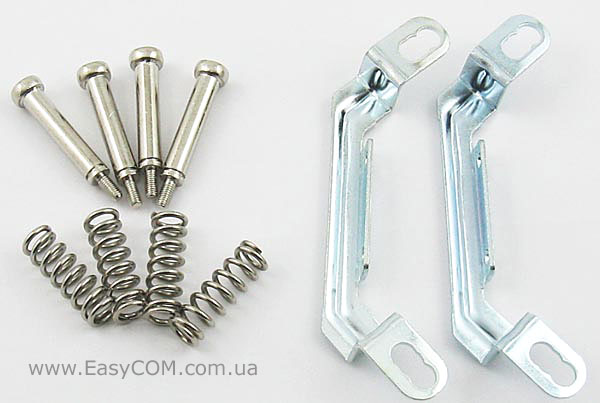

Для установки на процессорные разъемы Intel LGA 775, LGA1366 и LGA1156 используются две металлические рамки и четыре длинных винта с пружинами.

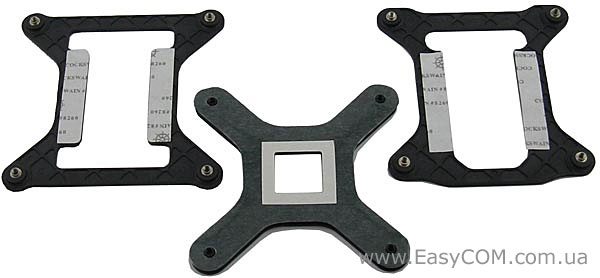

Каждому процессорному разъему Intel соответствует своя упорная рамка крепления. Для разъема Intel LGA 775 предназначается металлическая рамка с диэлектрической пленкой, в то время как для LGA1366 и LGA1156 используется более простые пластиковые упорные пластины.

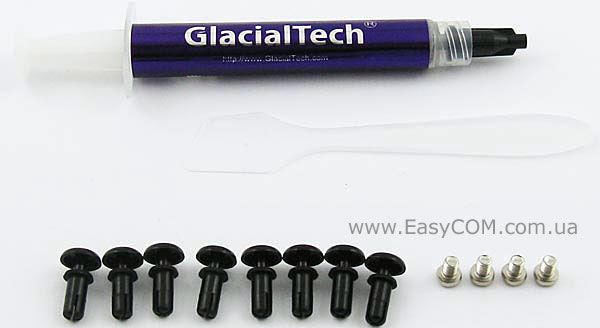

Также в комплекте с кулером GlacialTech F101 PWM имеется восемь пластиковых защелок для установки двух вентиляторов, четыре винта, тюбик с термопастой и лопатка для равномерного нанесения термоинтерфейса.

GlacialTech F101

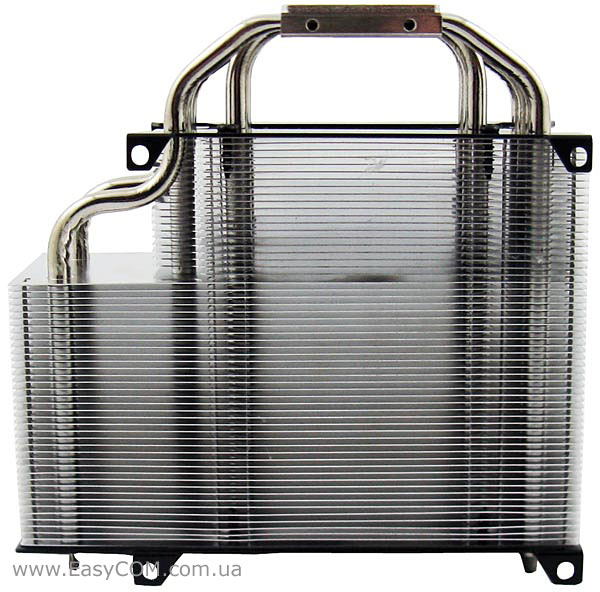

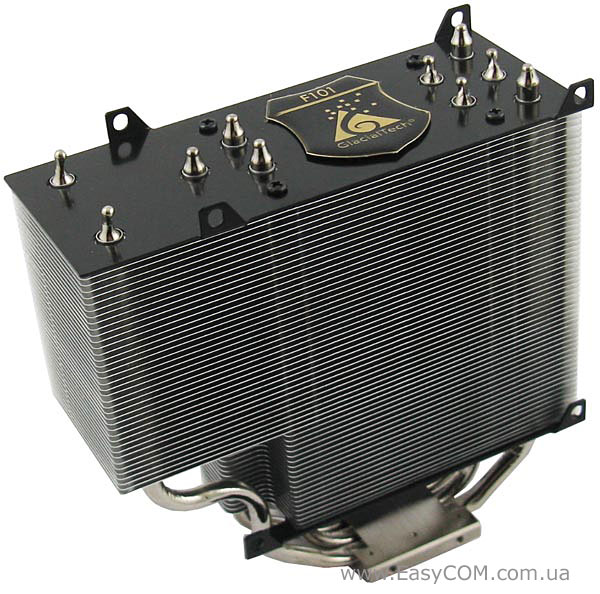

Радиатор кулера GlacialTech F101 PWM имеет башенную конструкцию с рядом особенностей. Во-первых, эта система охлаждения выполнена не симметричной, как в подавляющем большинстве случаев. Во-вторых, зазор между алюминиевыми пластинами довольно мал, приблизительно 1,5 мм. С одной стороны малый зазор между пластинами, позволяет уменьшить размеры системы охлаждения не уменьшая площадь рассеивания и не теряя в эффективности. С другой стороны, такой плотный радиатор подвержен засорению пылью. По этой причине стоит позаботиться о чистоте внутри корпуса, установив пылевые фильтры на корпусные вентиляторы.

GlacialTech F101

Учитывая, что размеры кулера GlacialTech F101 PWM не малы 143 х 86 x 148 мм, делаем вывод о довольно большой площади рассеивания у него. Толщина алюминиевых пластин составляет оптимальные 0,3 мм. Кулер GlacialTech F101 PWM имеет средний вес в 750 гр, несмотря на это производитель благоразумно использует более надежное крепление с упорными пластинами.

GlacialTech F101

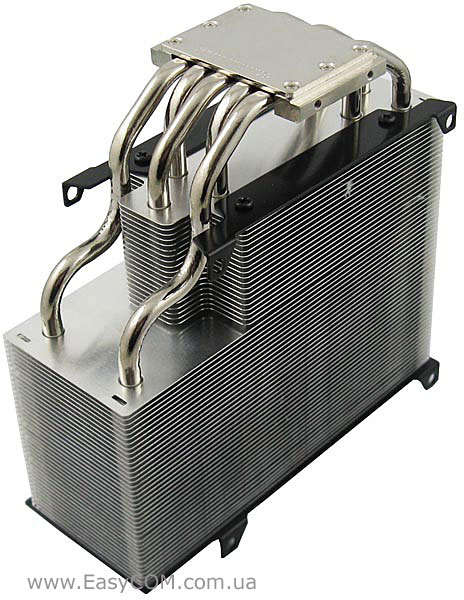

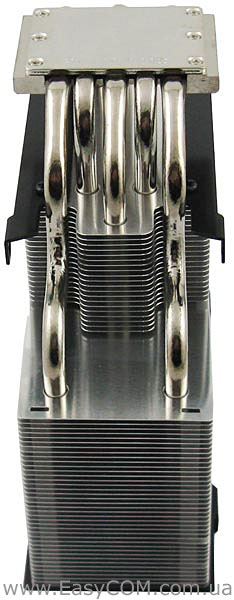

Радиатор кулера GlacialTech F101 PWM основан на пяти тепловых трубках диаметром 6 мм. Медные трубки никелированы, что понижает шансы образования окислений на ее поверхности и вдобавок придает большего блеска внешнему виду. Две тепловые трубки с одной стороны имеют достаточно сильные перегибы, что позволяет GlacialTech F101 PWM быть совместимыми с «топовыми» материнскими платами, на которых установлены габаритные радиаторы. Расстояние от основания до нижней части секции пластин составляет всего 35 мм.

GlacialTech F101

Край алюминиевых пластин выполнен ровным, без зазубрин, как это практикуют другие производители для уменьшения шума. В месте соединения трубок с пластинами следов термоклея или припоя заметно не было.

GlacialTech F101

Самая заметная при установке верхняя часть кулера GlacialTech F101 PWM украшена эмблемой GlacialTech. Сверху на системе охлаждения имеется металлическая пластина, которая в большей степени предназначена для установки вентиляторов.

GlacialTech F101

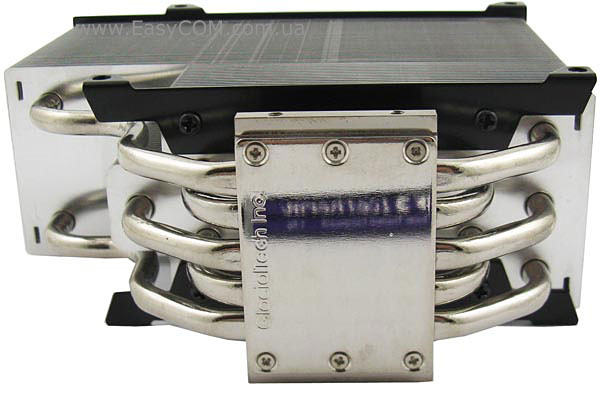

Медное основание кулера GlacialTech F101 PWM никелированное. С виду оно достаточно ровное, но если выбрать правильный угол обзора на основание можно разглядеть некоторые неровности.

Под другим углом обзора качество обработки кажется зеркальным, но это в большей степени происходит из-за наличия никелированной поверхности. Основание кулера GlacialTech F101 PWM состоит из двух частей, которые скреплены для надежности несколькими винтами. Толщина нижней медной пластины основания составляет 2 мм, причем ее площадь довольно большая 38x50 мм.

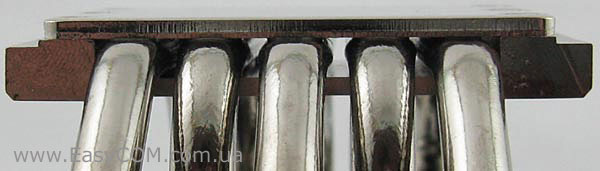

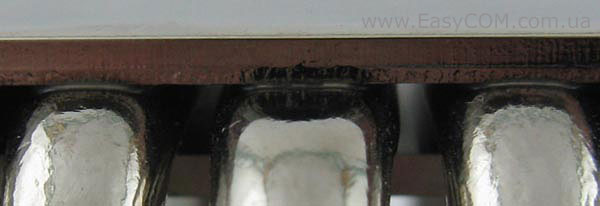

К недостаткам конструкции GlacialTech F101 PWM можно отнести способ присоединения тепловых трубок к основанию, от которого напрямую зависит эффективность теплообмена. Основание кулера лишено пазов под тепловые трубки, это вынуждает конструкторов сжимать тепловые трубки, увеличивая таким образом их площадь соприкосновения с основанием. В результате, кулер может потерять немного в эффективности теплообмена, но зато достигается некоторое уменьшение себестоимости устройства.

Положительным же моментом является то, что тепловые трубки все же припаяны к основанию для увеличения эффективности теплообмена.

GlacialTech F101

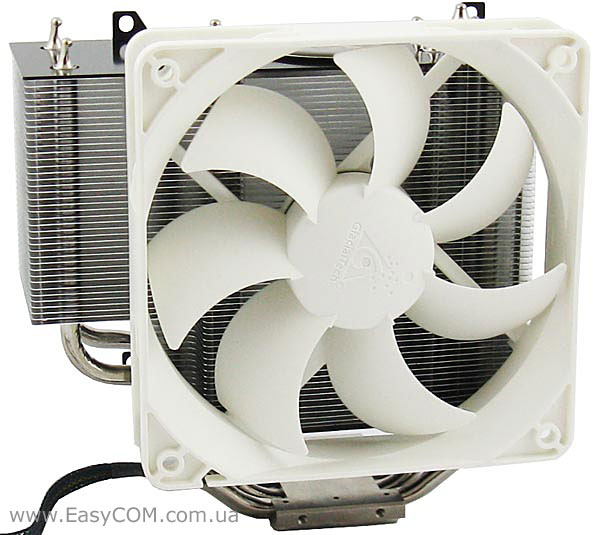

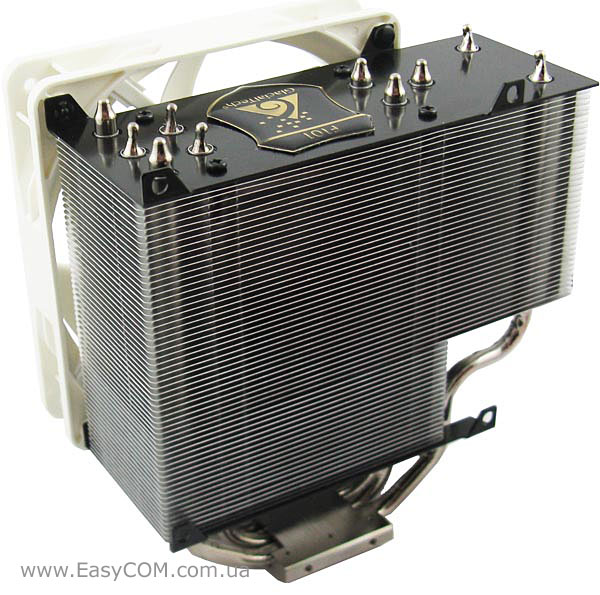

Воздушный поток вентилятора непосредственно будет охлаждать большую часть радиатора, хотя с одной стороны крайняя часть кулера GlacialTech F101 PWM будет иметь менее интенсивное охлаждение.

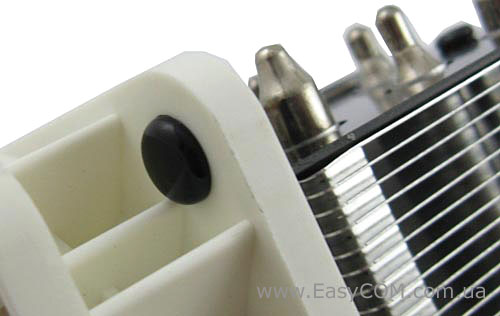

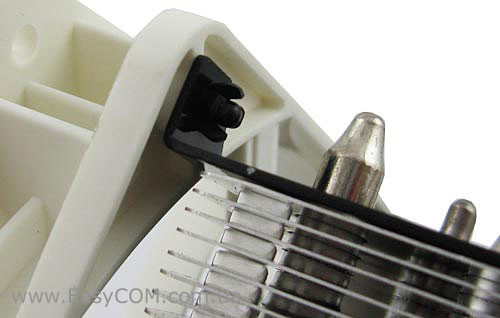

Вентилятор фиксируется пластиковыми защелками. При установке кулера, сначала нужно закрепить на плате радиатор, а уже потом устанавливать вентилятор, так как он закрывает доступ к креплению. По этой причине, если возникнет необходимость демонтажа, очень неудобно извлекать фиксаторы вентилятора с нижней стороны кулера, особенно когда материнская плата находится в корпусе.

Кулер GlacialTech F101 PWM является не первым случаем, когда вентилятор нужно снимать в процессе установки. Можно вспомнить большое число систем охлаждения, где вентилятор снимается. Вот только в подавляющем большинстве, например компании Noctua, Termilright и Scythe, используют на своих моделях проволочные скобы, которыми на порядок проще пользоваться. Пластиковые защелки передают меньше вибрации, чем проволочные скобы, но, все же, при частой замене процессоров предпочтительнее окажутся последние.

GlacialTech F101

Кулер GlacialTech F101 PWM позволяет устанавливать сразу два 120 мм вентилятора, так как монтажные отверстия имеются с двух сторон.

С верхней и боковой частей кулера вентилятор выходит за габариты радиатора, что уменьшает эффективность использования воздушного потока для охлаждения радиатора.

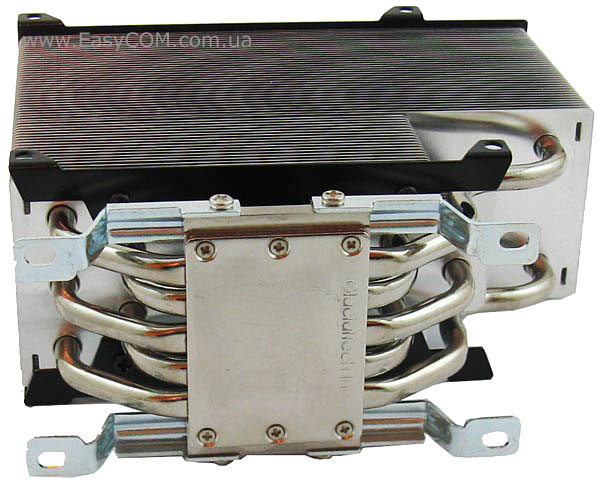

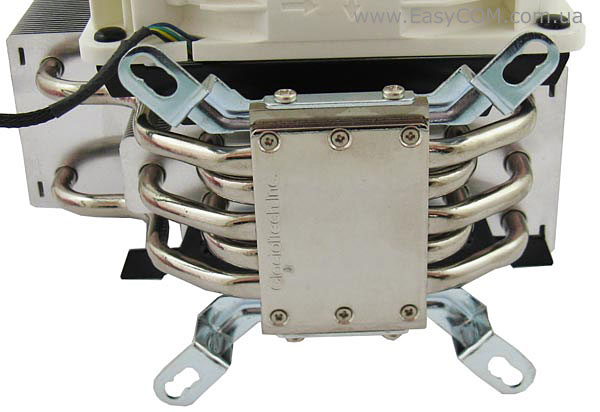

Перед тем как устанавливать кулер GlacialTech F101 на материнскую плату к нему необходимо привинтить металлические рамки.

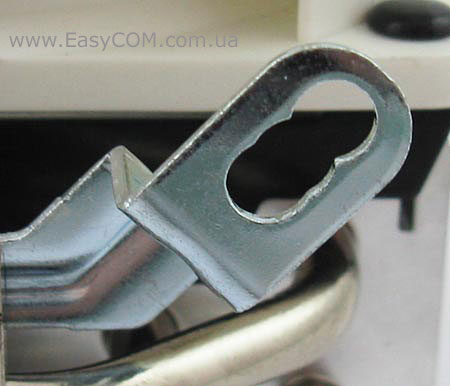

Благодаря длинному монтажному отверстию на рамке, кулер GlacialTech F101 имеет поддержку всех популярных на данный момент процессорных разъемов Intel: LGA 775, LGA1366 и LGA1156.

GlacialTech F101

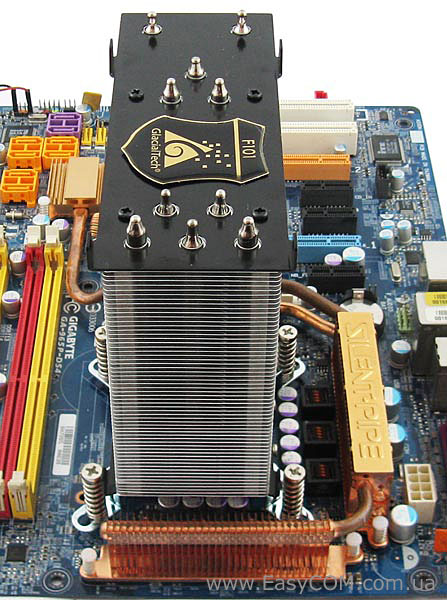

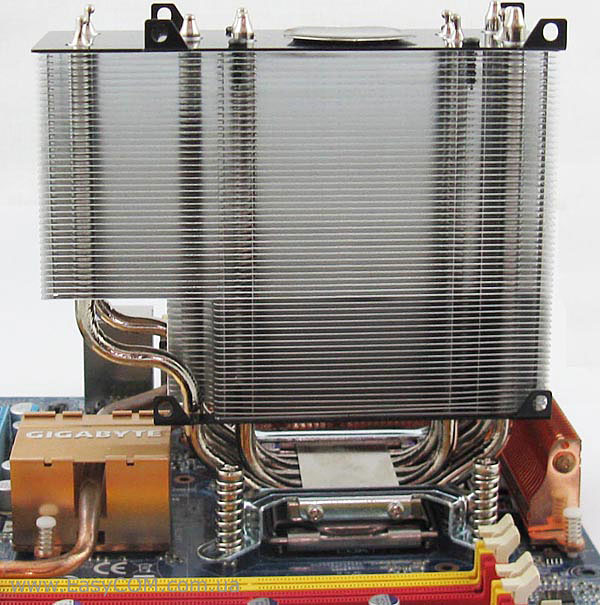

Непосредственно на платформы Intel кулер GlacialTech F101 PWM устанавливается довольно просто. Некоторое затруднение, разве что, может вызвать установка вентилятора, если появится желание закрепить вентилятор на все четыре защелки.

Позиционировать кулер GlacialTech F101 PWM на платформах Intel можно в разные стороны, что делает его достаточно универсальным.

Для установки на платформу AMD используются похожие металлические рамки, но с другим расстоянием между отверстиями.

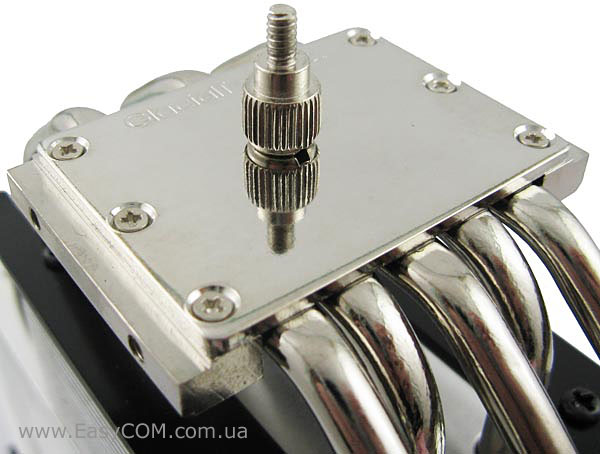

Как уже отмечалось, на процессорные разъемы AMD кулер GlacialTech F101 PWM устанавливается с помощью небольшого гаечного ключа. Прикрутить винты отверткой не получится, так как они располагаются прямо под радиатором. Поэтому приходится орудовать небольшим гаечным ключом. Ситуация немного усложняется довольно длинной резьбой на винтах, что увеличивает время крепления.

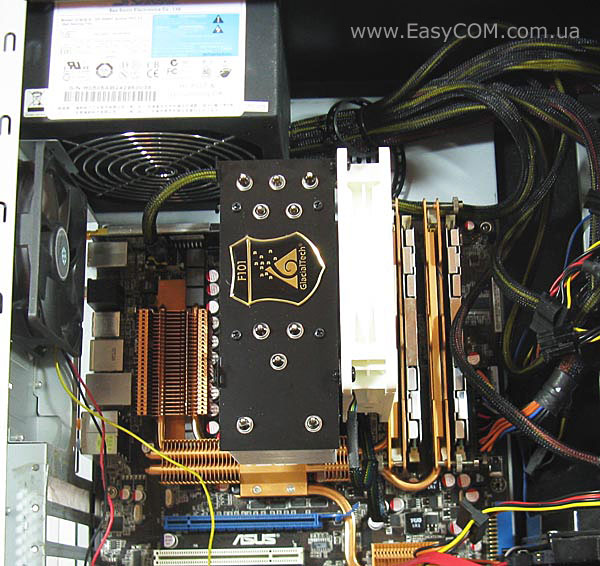

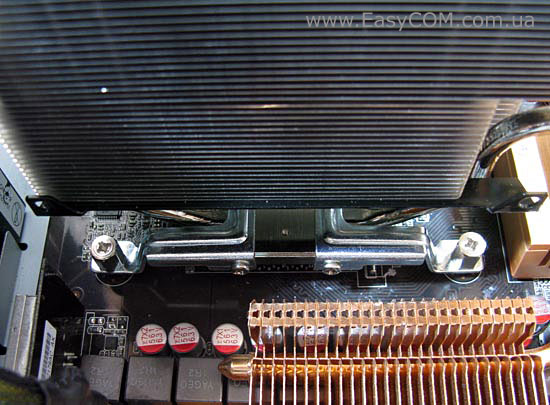

Относительно компактные габариты кулера GlacialTech F101 PWM позволяют ему не перекрывать слоты оперативной памяти.

Тестирование
