Обзор и тестирование процессорной системы охлаждения Noctua NH-D9L

Недавно наши читатели имели возможность ознакомиться с компактным охладителем Noctua NH-U9S высотой 125 мм, который продемонстрировал хорошую эффективность при охлаждении разогнанных процессоров. Одновременно с ним в арсенале известного австрийского производителя появилась также модель Noctua NH-D9L, предназначенная для установки в еще более компактные ПК. Ее высота равна всего 110 мм, что делает новинку совместимой с большим количеством Mini-ITX-корпусов, позволяя обеспечить эффективный отвод тепла от CPU. Несмотря на небольшие размеры кулера, производитель заявляет о возможности охлаждения им даже процессоров со значением TDP на уровне 140 Вт.

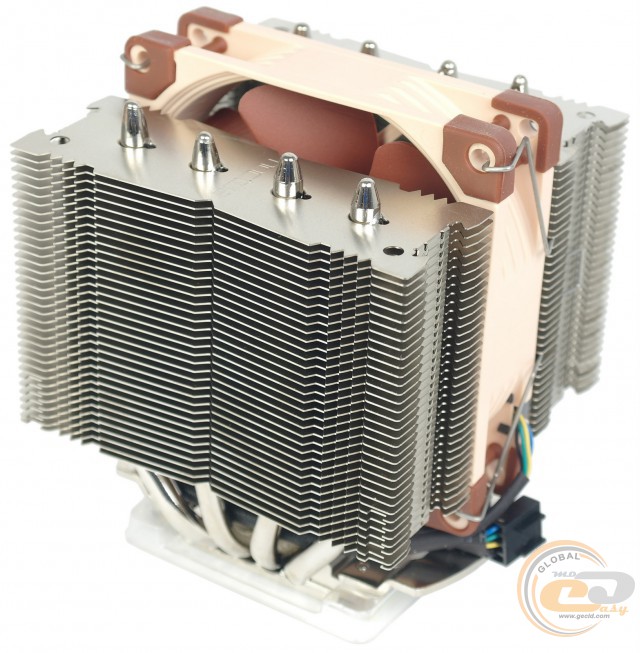

Noctua NH-D9L

В текущем обзоре вы узнаете о том, насколько на самом деле эффективным является процессорный охладитель Noctua NH-D9L и сможет ли он надлежащим образом справиться с задачами, которые обычно стоят перед более габаритными высокопроизводительными решениями.

Спецификация

Производитель и модель

Noctua NH-D9L

Поддержка процессорных разъемов

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+

Intel Socket LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA2011 / LGA2011-3

Максимальный TDP поддерживаемых процессоров (без учета разгона), Вт

AMD

125

Intel

140

Тепловые трубки

Материал

Никелированная медь

Количество

4

Диаметр, мм

6

Материал радиатора

Алюминий

Термоинтерфейс

Термопаста Noctua NT-H1 в шприце

Модель вентилятора

Noctua NF-A9 PWM

Напряжение питания вентилятора, В

12

Ток питания, А

0,1

Потребляемая мощность, Вт

1,2

Максимальная скорость вращения вентилятора, об/мин

Без L.N.A.

2000

С L.N.A.

1550

Минимальная скорость вращения вентилятора, об/мин

400

Уровень шума, дБ

Без L.N.A.

22,8

С L.N.A.

16,3

Разъем питания

4-контактный

Воздушный поток, м3/ч (CFM)

Без L.N.A.

78,9 (46,4)

С L.N.A.

62,6 (36,8)

Статичное давление, мм H2O

1,53 – 2,28

Размеры вентилятора, мм

92 х 92 х 25

Тип подшипников

SSO2

Время наработки на отказ, ч

150 000

Размеры, мм

110 х 95 х 95

Вес, г

Без вентиляторов

428

С вентиляторами

531

Гарантийный срок, лет

6

Сайт производителя

Noctua

Страница продукта

Упаковка и комплектация

Noctua NH-D9L

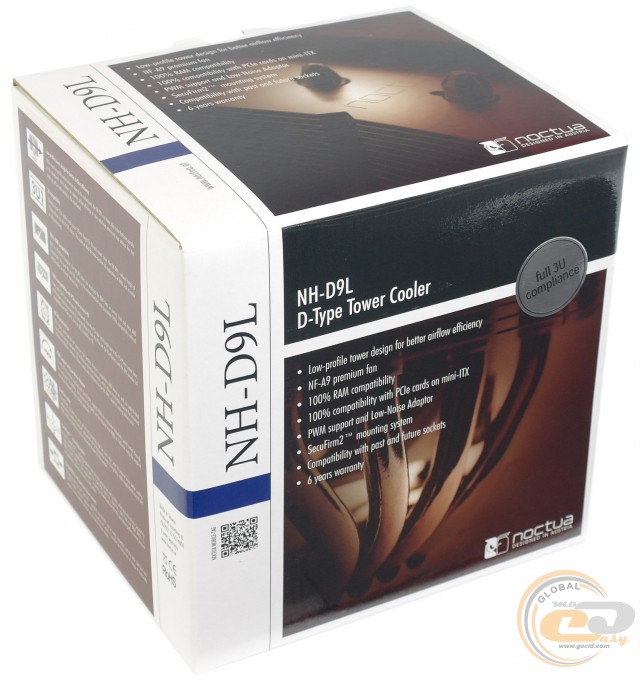

Новинка поставляется в картонной упаковке, оформленной в фирменном стиле. Кроме характерного цветового сочетания, здесь присутствует отличное информационное наполнение, позволяющее получить исчерпывающие сведения о находящемся внутри устройстве. Так, лицевая и верхняя стороны информируют нас о следующих особенностях кулера Noctua NH-D9L:

  • D-Type Tower Cooler – охладитель имеет двухсекционную конструкцию башенного типа;
  • Low-profile tower design for better efficiency – низкопрофильный дизайн новинки сопутствует повышению ее эффективности;
  • NF-A9 premium fan – для активного охлаждения используется высококачественный вентилятор Noctua NF-A9;
  • 100% RAM-compatibility – полная совместимость с модулями памяти любой высоты;

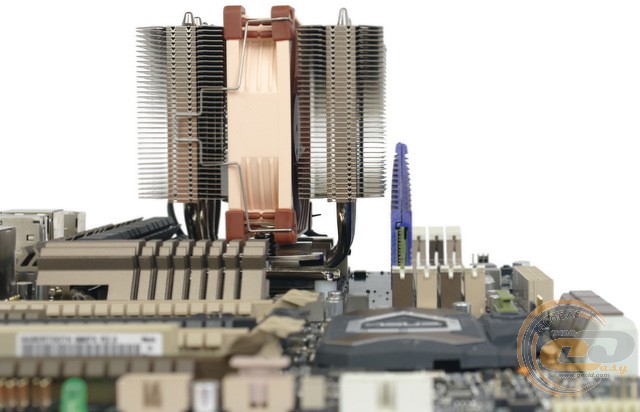

  • 100% compatibility with PCIe cards on Mini-ITX – производитель гарантирует, что новинка не будет перекрывать слоты для карт расширения в компактных Mini-ITX-системах;
  • PWM-support and Low-Noise Adaptor – поддержка вентилятором функции ШИМ-регулирования скорости вращения, а также наличие в комплекте L.N.A.-адаптера для снижения шума;
  • SecuFirm2 mounting system – фирменная система креплений SecuFirm2 обеспечивает широкую совместимость с разнообразными материнскими платами, позволяя без особых трудностей установить новинку;
  • Compatibility with past and future sockets – вышеупомянутая система креплений обеспечивает совместимость с рядом устаревших, актуальных и даже грядущих процессорных разъемов (к последним относится Intel LGA1151 для процессоров Intel Skylake);
  • 6 years warranty – будучи уверенной в высоком качестве производимой продукции, компания Noctua предоставляет на новинку целых 6 лет гарантии.

Noctua NH-D9L

На обратной стороне коробки уже на восьми языках, в том числе и на русском, помещено описание кулера. При высоте 110 мм новинка является на 15 мм ниже классических 92-мм охладителей, что делает ее отличным решением для компактных корпусов, в числе которых устройства стандарта 3U и модели, предназначенные для создания HTPC. Квадратный профиль размером 95 х 95 мм обеспечивает кулеру полную совместимость с близлежащими слотами расширения и модулями памяти с высокими радиаторами. Для активного охлаждения в Noctua NH-D9L используется 92-мм вентилятор с ШИМ-регулировкой скорости вращения лопастей. Дополнительно может быть установлена еще одна вертушка аналогичного форм-фактора. Отмечено также наличие в комплекте термопасты Noctua NT-H1, которая, как мы уже успели убедиться, демонстрирует отличные теплопроводные свойства.

Noctua NH-D9L Noctua NH-D9L

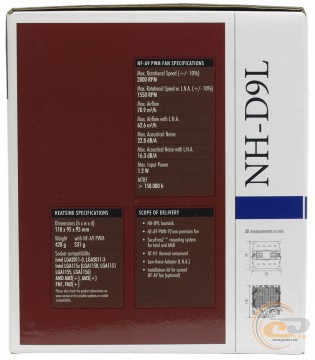

Боковины коробки более подробно информируют потенциального покупателя о преимуществах данной модели охладителя, а также представляют подробные технические характеристики новинки, в том числе сведения о ее размерах и комплектации.

Noctua NH-D9L

Noctua NH-D9L

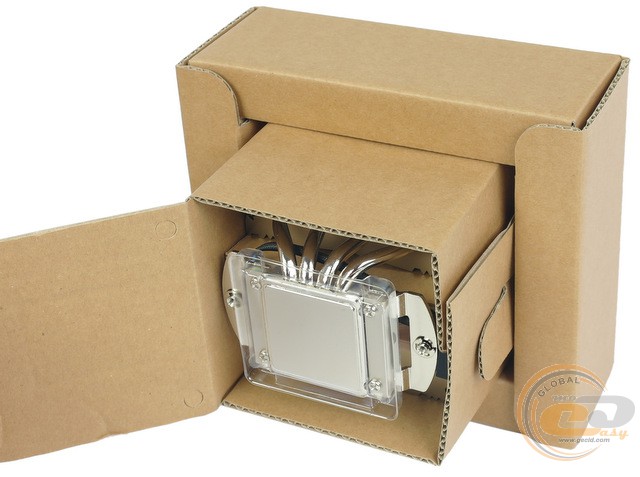

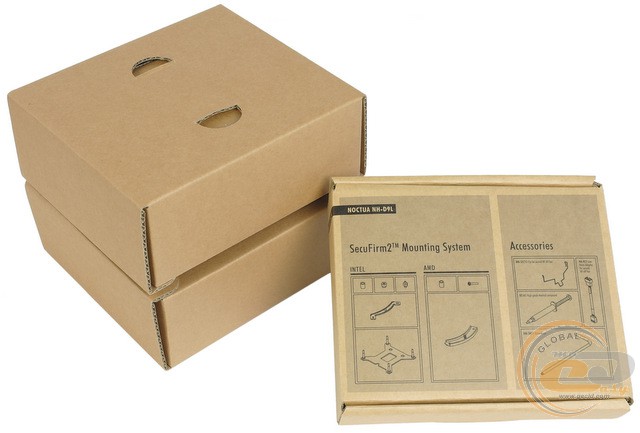

Внутри упаковки все комплектующие расположены в коробке с соответствующими обозначениями. Сам охладитель надежно защищен с помощью картонного демпфера, состоящего из двух частей.

Noctua NH-D9L

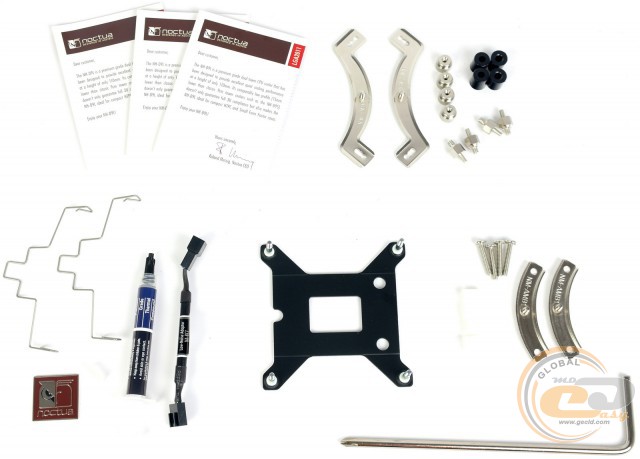

Комплектация кулера включает в себя целый ряд как необходимых, так и просто полезных дополнительных компонентов:

  • усилительную пластину для платформы Intel;
  • металлические крепления для разных платформ;
  • набор стоек, гаек и винтов;
  • антивибрационную прокладку;
  • две скобы для крепления дополнительного вентилятора;
  • отвертку;
  • термопасту Noctua NT-H1 в шприце;
  • адаптер для снижения скорости вращения (L.N.A.);
  • металлический логотип Noctua;
  • руководства по установке новинки на разные платформы (AMD, Intel LGA115x и LGA2011).

Как видим, данная комплектация является очень обширной и поможет не только максимально быстро и удобно установить новинку, но и гибко адаптировать ее работу в зависимости от предпочтений владельца.

Внешний вид и конструкция

Noctua NH-D9L

Noctua NH-D9L

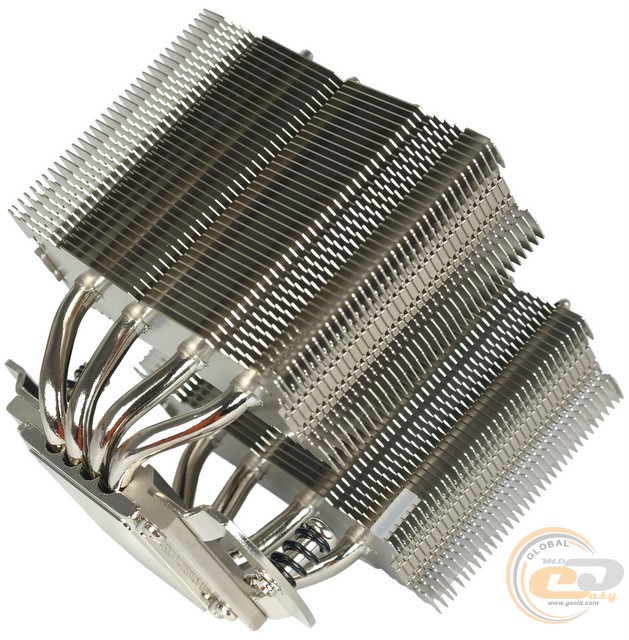

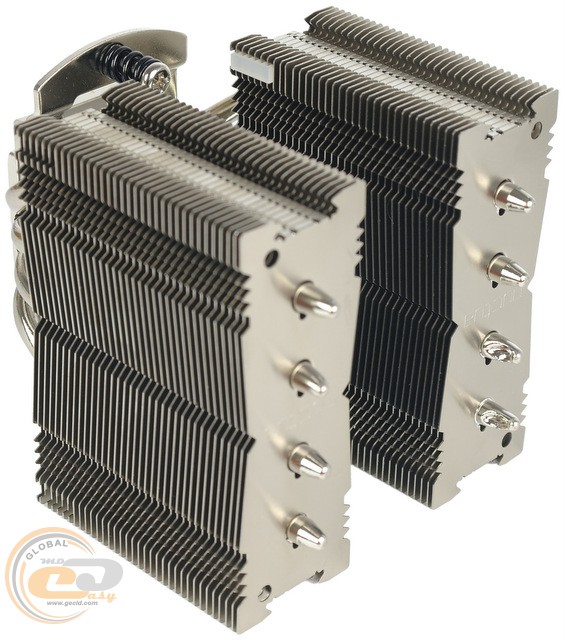

Двухсекционная конструкция радиатора в большинстве случаев характерна для габаритных кулеров из верхнего ценового сегмента. Тем не менее при проектировании новинки производитель выбрал именно такой подход. В ее основе лежат четыре U-образные медные никелированные тепловые трубки диаметром 6 мм. C каждой стороны на них закреплено 35 алюминиевых пластин, которые имеют толщину в 0,45 мм и находятся на расстоянии 1,7 мм друг от друга.

Noctua NH-D9L

Трубки расположены в ряд, что вполне закономерно, учитывая небольшую ширину пластин. Отметим использование припоя в местах крепления трубок к пластинам, что должно самым лучшим образом отразиться на эффективности передачи тепла.

Noctua NH-D9L

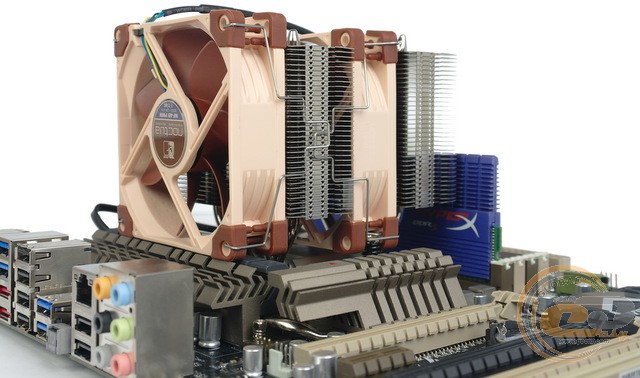

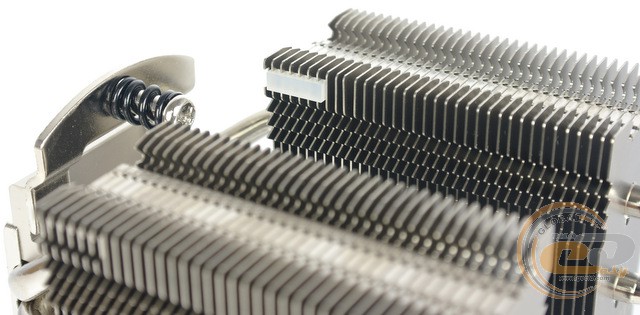

На радиаторе изначально установлены белые антивибрационные прорезиненные подкладки под вентилятор. Также в комплекте имеется аналогичный элемент для применения в случае установки на кулер второй вертушки. При этом комплектную прокладку следует самостоятельно разрезать на две части.

Noctua NH-D9L

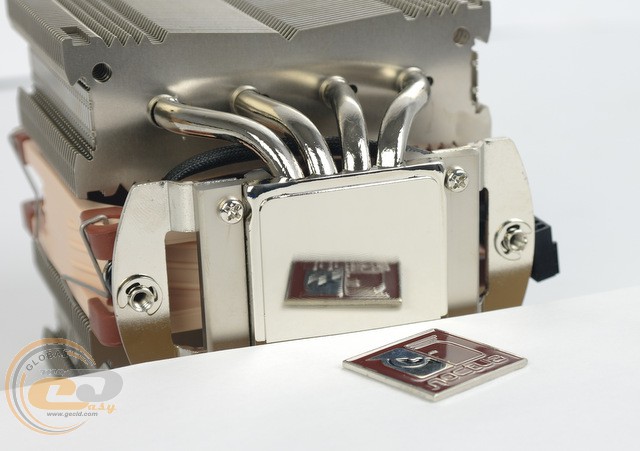

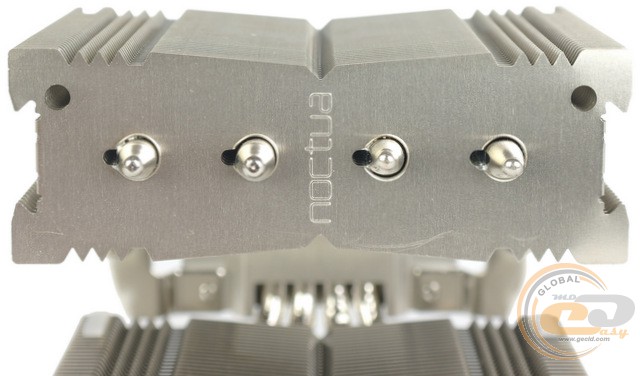

Тепловые трубки радиатора припаяны и к основанию, что определенно внесет свой вклад в повышение эффективности отвода тепла. Как можно видеть, часть крепления с подпружиненными винтами, применяемая для всех платформ, изначально смонтирована на охладителе.

Медное основание кулера обладает размерами 40 х 38 мм. Оно имеет никелированное покрытие, которое не только придает радиатору более целостный вид, но и позволяет со временем избежать окисления меди. Полировка основания хорошая: дефектов или следов шлифовки на нем не замечено.

Noctua NH-D9L

Noctua NH-D9L

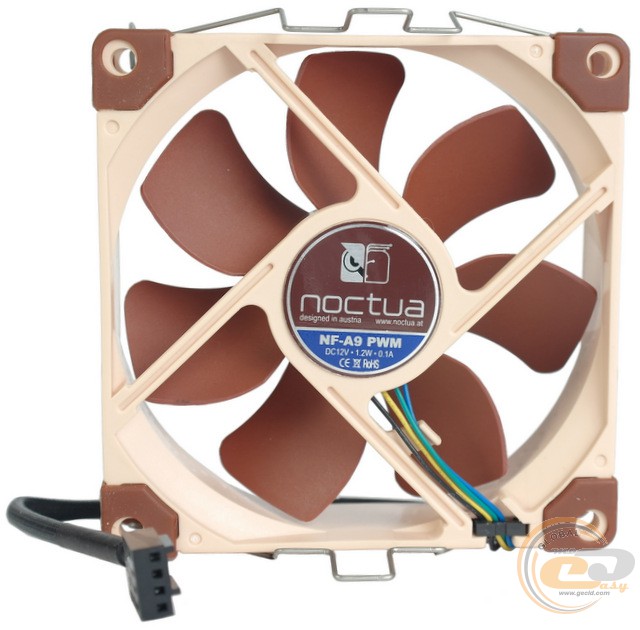

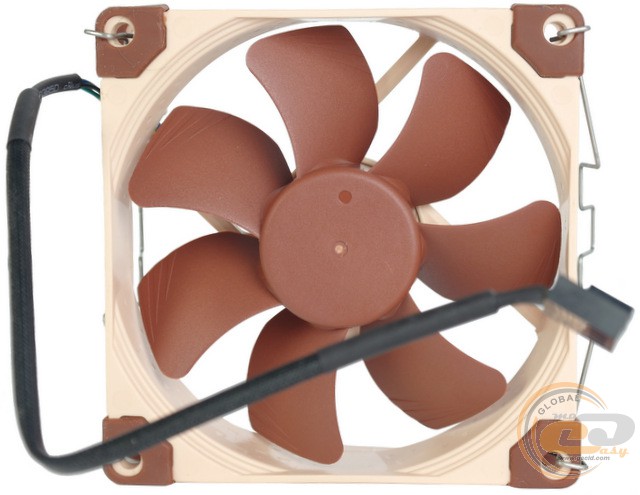

Активное перемещение потока воздуха обеспечивает 92-мм вентилятор Noctua NF-A9 PWM. Уже само название указывает на тот факт, что данная вертушка оснащена 4-контактным разъемом питания, позволяя регулировать скорость вращения лопастей ШИМ-методом на промежутке от 400 до 2000 об/мин (1550 об/мин при применении адаптера L.N.A.). Сам кулер не побеспокоит владельца чрезмерным шумом, так как даже на максимальной скорости вращения он будет находиться на достаточно низком уровне – 22,8 дБ.

Noctua NH-D9L

Noctua NH-D9L

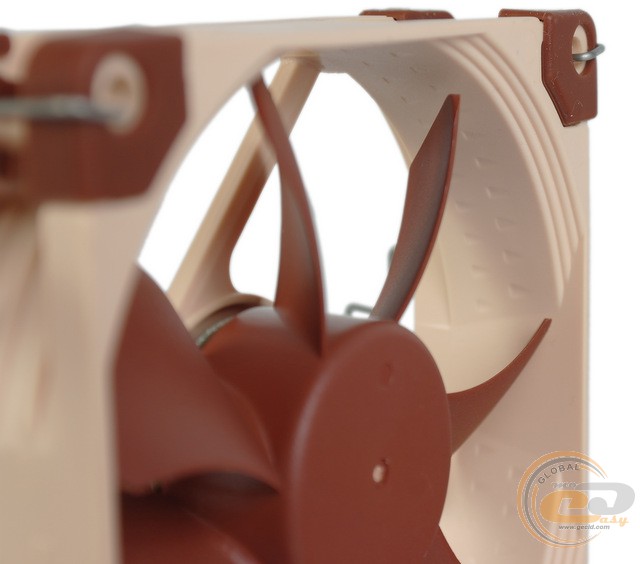

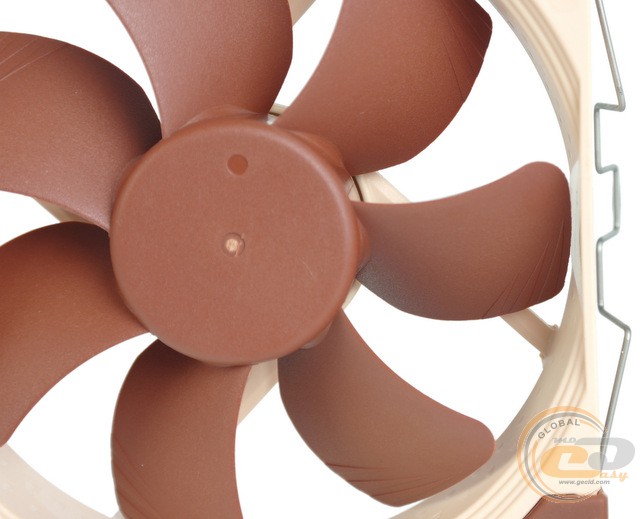

От множества других решений на рынке вертушки компании Noctua отличаются целым рядом фирменных технологий, которые применяются и в данной модели. Так, технология акустической оптимизации AAO (Advanced Acoustic Optimisation) включает в себя три составляющие, позитивно влияющие на уровень шума вентилятора. К ним относятся угловые антивибрационные прокладки, ступенчатая конструкция и выемки на внутренней стороне рамки вертушки. Еще одной особенностью данного решения является технология Flow Acceleration Channels, которая заключается в наличии на лопастях специальных каналов, позволяющих уменьшить шум вихревого воздушного потока и повысить эффективность работы вентилятора. Ну и не будем забывать об использовании самостабилизирующихся подшипников второго поколения (SSO2-Bearing), которые позволяют говорить о действительно впечатляющем времени службы пропеллеров – 150 000 часов.

Для желающих более подробно изучить все преимущества вентиляторов компании Noctua мы советуем ознакомиться с соответствующим обзором.

Noctua NH-D9L

Noctua NH-D9L

Noctua NH-D9L

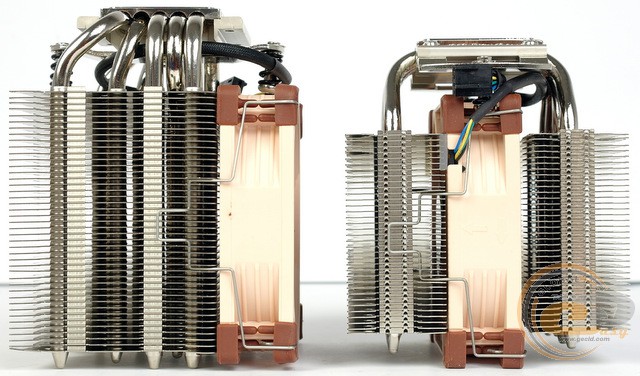

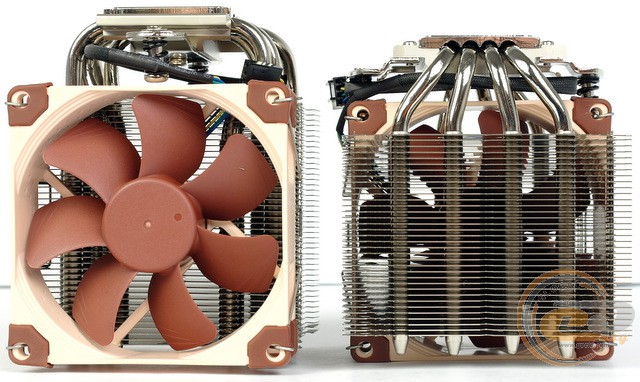

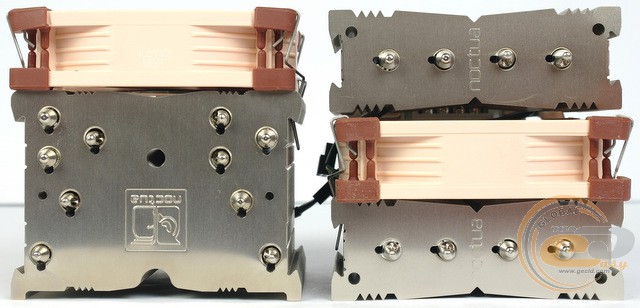

В сборе охладитель имеет приятный внешний вид. Даже при сравнении его габаритов с 92-мм собратом в лице Noctua NH-U9S тестируемая новинка выглядит заметно компактнее. Соответственно, она также потеряла в весе (около 100 грамм), что, без сомнения, скажется на ее эффективности. Увы, это необходимая жертва для избавления от лишних миллиметров.
