Тестирование кулера Noctua NH-U9B SE2

Многие читатели хорошо знают компактную систему охлаждения башенного типа Noctua NH-U9B, которая очень хорошо себя зарекомендовала как надежное, достаточно эффективное и тихое решение. В этом году австрийская компания решила немного модернизировать все свои кулера (например, Noctua NH-C12P получил больший вентилятор и превратился в Noctua NH-C12P SE14), и Noctua NH-U9B не стал исключением. Обновленная модификация Noctua NH-U9B SE2 теперь имеет два одинаковых вентилятора, что должно увеличить эффективность. Причем старая одновентиляторная версия впоследствии была убрана из модельного ряда компании. Поэтому сегодня в нашем тестировании мы попробуем разобраться какие еще изменения получил новый кулер  Noctua NH-U9B SE2 и какая у него теперь эффективность.

Noctua NH-U9B SE2

Полная спецификация Noctua NH-U9B SE2:

Модель

Noctua NH-U9B SE2

Поддержка процессорных разъемов

Intel LGA 775, LGA1366, LGA1156
AMD AM2, AM2+, AM3

Материал радиатора

Медное основание + алюминиевые пластины + медные тепловые трубки

Размеры радиатора, мм

125х95x71

Размеры кулера, мм

125х95х120 (95)

Размеры вентиляторов, мм

2x 92x92x25

Напряжение, В

12

Скорость вращения вентиляторов, об/мин

1000~1600

Воздушный поток, м3

41,1~64,3

Уровень шума, дБ

7,9~17,6

Потребляемая мощность, Вт

2х 1,32

Тип подшипника

гидродинамический SSO

Разъем питания

3-контактный

Ресурс, часов

150 000

Термоинтерфейс

NT-H1

Дополнительно

 Две пары понижающих переходников питания U.L.N.A и L.N.A
4х винта
1х отвертка
Разветвитель на два разъема питания
1х металлический значок

Вес (без вентилятора), г

460

Вес (с одним и двумя вентиляторами), г

550/640

Гарантия, лет

6

Сайт производителя

http://www.noctua.at/

Все цены на Noctua NH-U9B SE2

Noctua NH-U9B SE2

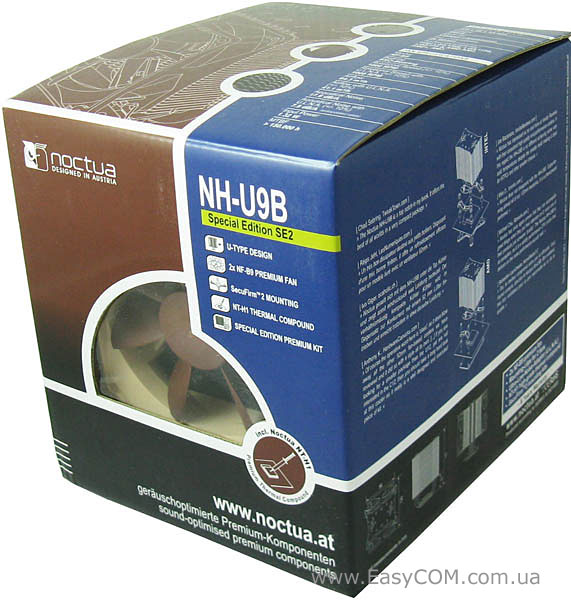

Упаковка кулера Noctua NH-U9B SE2 оформлена в привычном стиле Noctua, на ней имеется масса различной информации.

Прямо на упаковке указываются основные габариты кулера и показана схема его установки. Так что при установке кулера Noctua NH-U9B SE2 можно даже не доставать инструкцию, достаточно будет и упаковки.

Как и ранее, на упаковке Noctua можно найти краткую рекомендацию, где подчеркивается, что система охлаждения Noctua NH-U9B SE2 является продолжением хорошо известной модели. В дополнение к удвоению вентиляторов новая модель кулера получила крепление для процессорных разъемов Intel LGA 1156 и LGA1366.

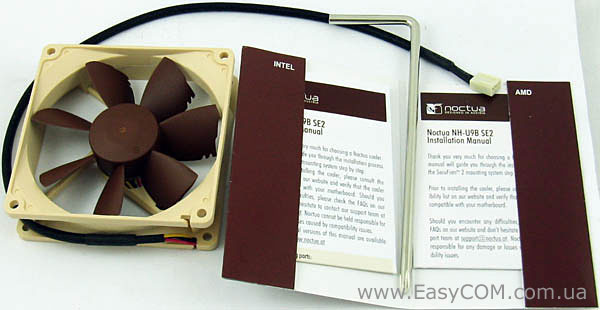

В комплектации системы охлаждения идет инструкция, оригинально выполненная на двух листах, отдельно для платформ Intel и AMD, а также в комплект прилагается отвертка с длинной ручкой.

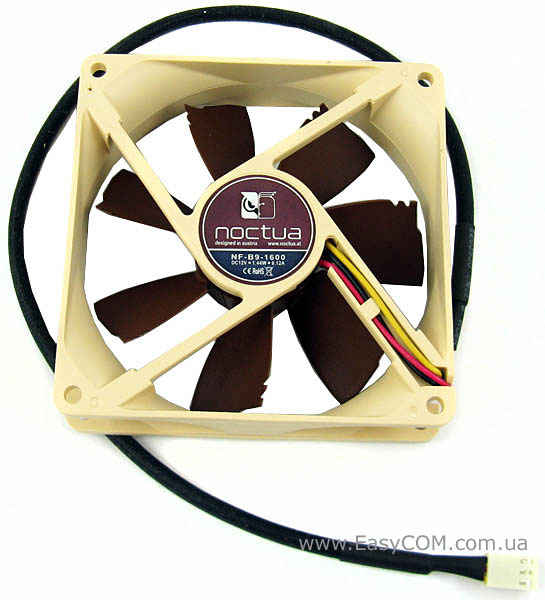

Кулер Noctua NH-U9B SE2 оснащается двумя также хорошо известными вентиляторами как Noctua NF-B9, тестирование которого мы приводили в отдельной статье. Об этом вентиляторе сложно рассказать в двух словах, так как он обладает рядом достоинств, которые положительно отражаются на уровне шума и долговечности работы. В первую очередь, вентиляторы Noctua выделяются гидродинамическим подшипником на магнитном подвесе, а во-вторых, они имеют специально оптимизированную форму лопастей с вырезами на крыльчатке для уменьшения шума.

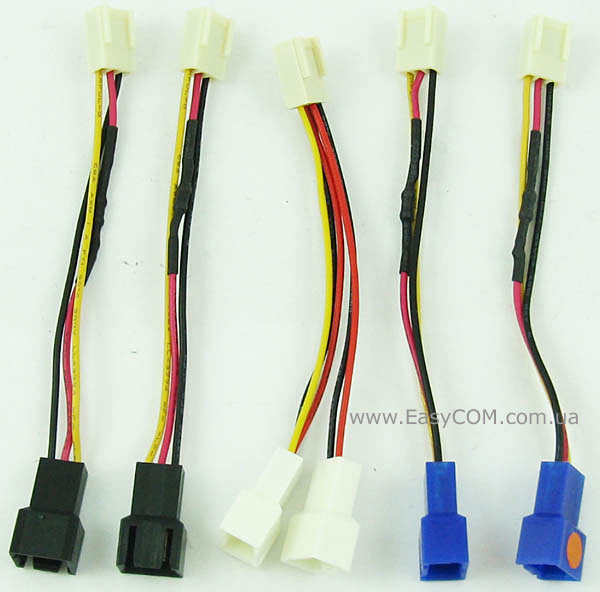

Уменьшить скорость вращения и уровень шума вентиляторов можно с помощью переходников питания L.N.A. (Low-Noise Adaptor) и U.L.N.A. (Ultra-Low-Noise Adaptor).

Их можно легко отличить по цвету разъемов: черный -L.N.A., синий - U.L.N.A. Черный переходник ограничивает скорость вращения до 1300 об/мин, при этом воздушный поток уменьшится с 64,3 м3/ч до 52,6 м3/ч. Второй, синий переходник U.L.N.A., снижает скорость вращения до 1000 об/мин, при этом уровень шума должен снизится до 7,9 дБ, но и воздушный поток будет не сильным - 41,1 м3/ч (24,2 CFM).

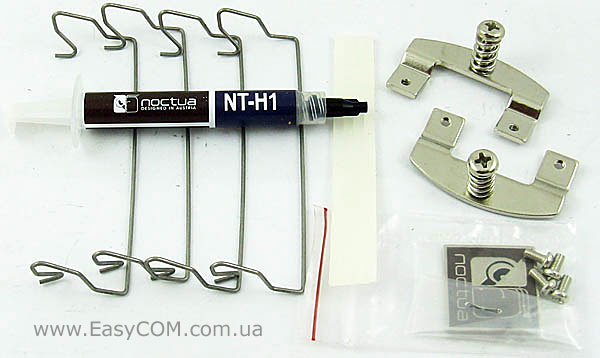

Также в комплекте с кулером Noctua NH-U9B SE2 прилагаются проволочные скобы для установки вентиляторов, четыре винта, резиновые подкладки и значок. Отдельно нужно сказать о наличии тюбика с хорошо зарекомендовавшим себя термоинтерфейсом Noctua NT-H1. Хотя тюбик и неполный, но на несколько установок кулера термопасты должно хватить.

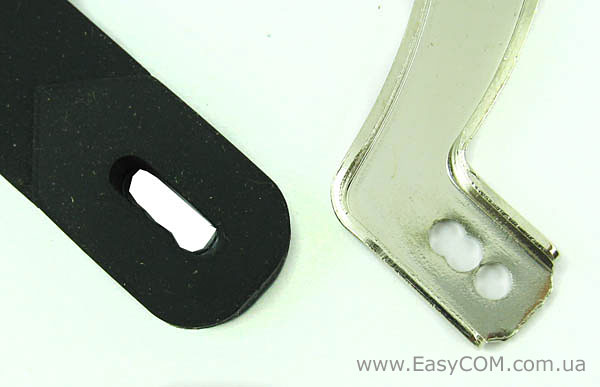

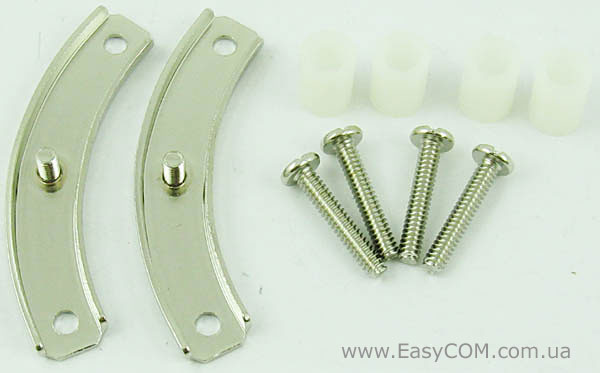

Набор крепления для платформы AMD включает две металлические рамки, четыре винта и четыре пластиковые подставки. Причем, как известно, крепление к процессорным разъемам AM2, AM2+ и AM3 одинаковое.

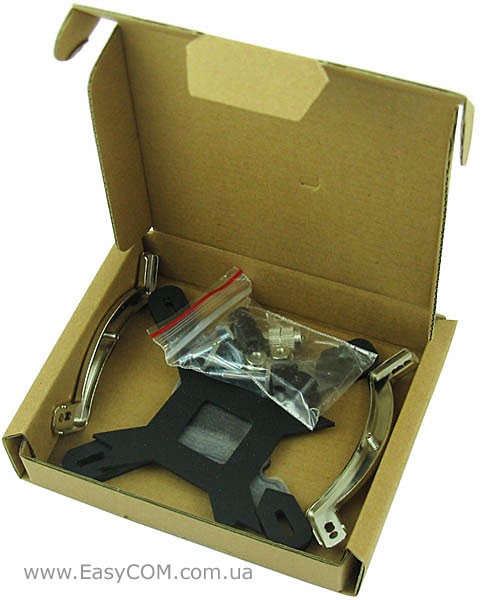

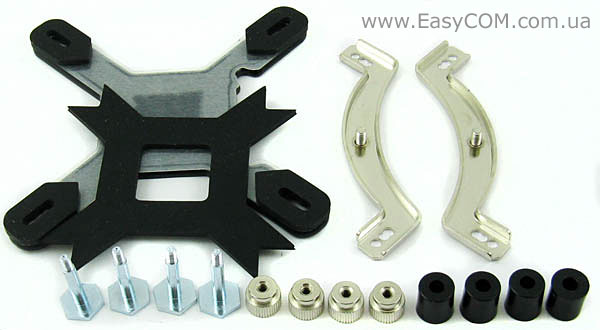

Крепление для процессорных разъемов Intel выполнено универсальным – оно поддерживает процессорные разъемы Intel LGA 775, LGA1366 и LGA1156.

Крепление состоит из упорной пластины двух металлических рамок, четырех винтов и четырех ручных гаек.

Универсальность крепления достигается за счет наличия трех монтажных отверстий на упорной пластине и рамке.

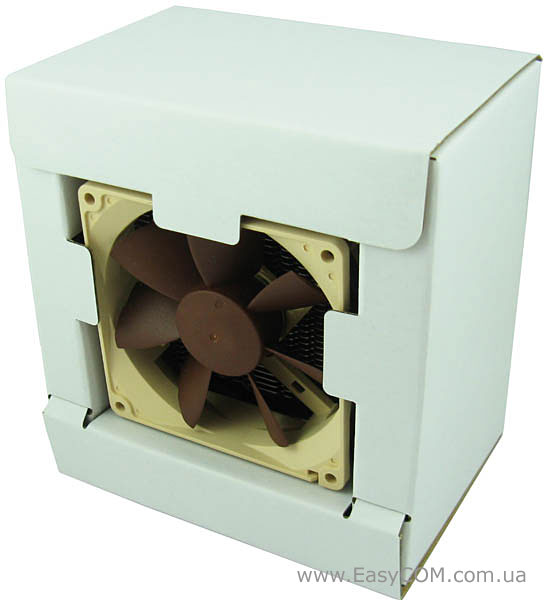

Как обычно, система охлаждения Noctua плотно фиксируется в картонном боксе вместе с вентилятором.

Noctua NH-U9B SE2

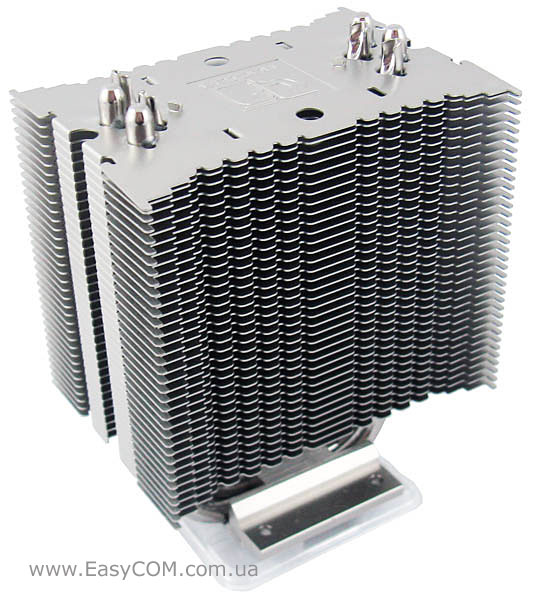

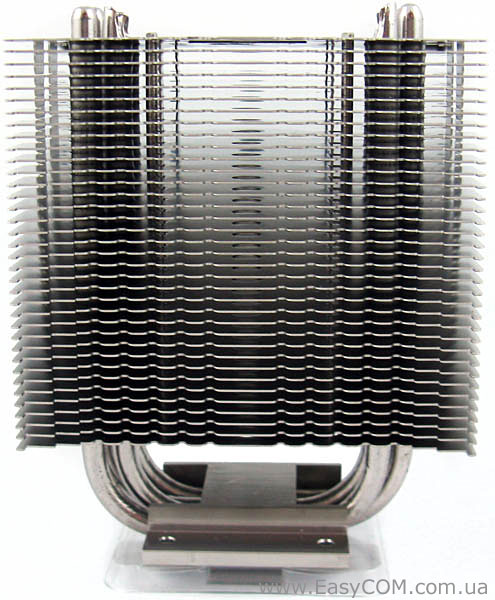

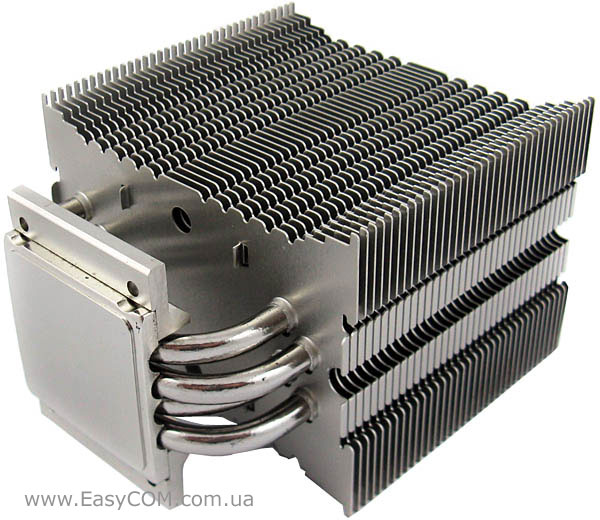

Радиатор кулера Noctua NH-U9B SE2 основан на четырех тепловых трубках, на которые нанизаны алюминиевые пластины. Толщина пластин составляет 0,5 мм, а зазор между ними 1,75 мм. Зазор между пластинами достаточно большой, поэтому пылью кулер не будет сильно засоряться.

Расстояние между нижней точкой основания и пластинами составляет 40 мм, что позволяет увеличить совместимость этой системы охлаждения с различными материнскими платами.

Noctua NH-U9B SE2

В радиаторе Noctua NH-U9B SE2 нет ничего не обычного и нового. Он имеет конструкцию башенного типа, просто очень качественно изготовленную. Края пластин радиатора выполнены волнообразно, что позволяет уменьшить уровень шума при рассечении воздушного потока.

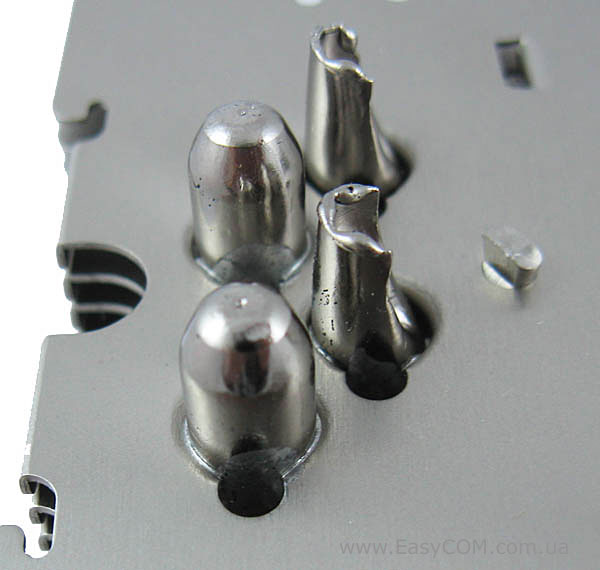

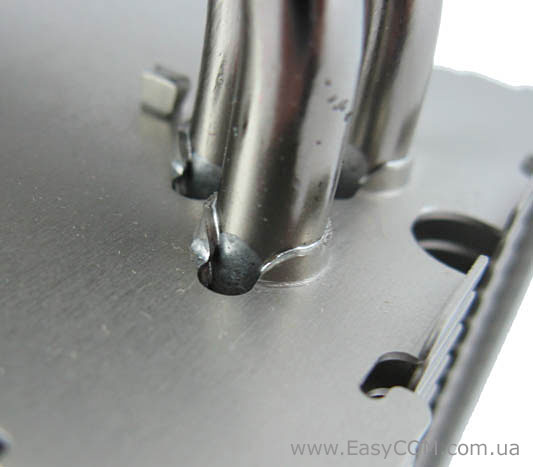

Тепловые трубки и пластины качественно спаяны, что должно благоприятно отразиться на уровне эффективности всей системы охлаждения.

Noctua NH-U9B SE2

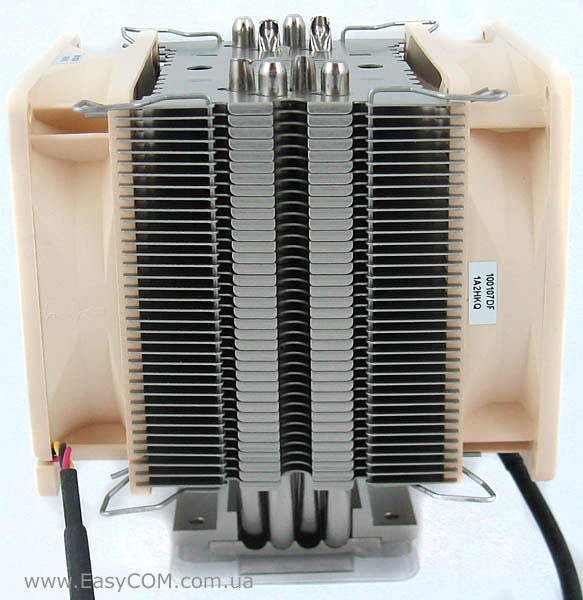

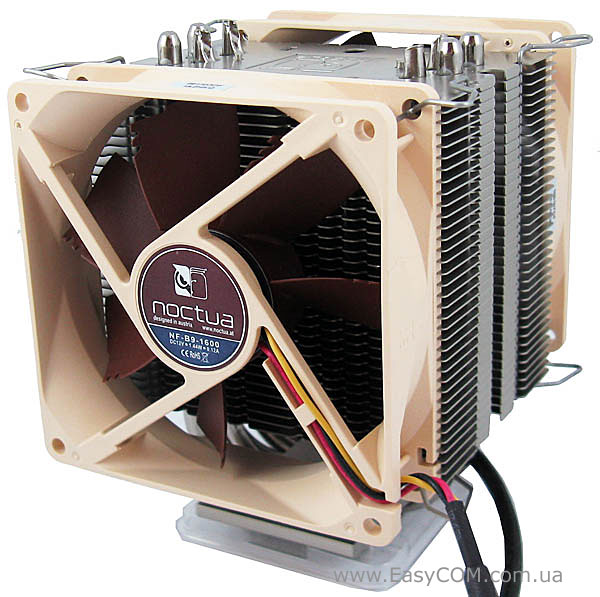

Двухвентиляторные кулера на самом деле не очень распространенное явление, даже в случае, когда стоимость активного элемента оказывается ниже, чем Noctua NF-B9. Ведь вентилятор Noctua NF-B9 совсем не дешевый - 15-17$. Поэтому установка сразу двух вентиляторов на один кулер изначально кажется совершенно нецелесообразной. Два «параллельно» установленных вентилятора в основном увеличивают воздушное давление, и, как следствие, может увеличиться проходящий через «тело» радиатора воздушный поток, обеспечивая некоторое небольшое повышение эффективности.

Noctua NH-U9B SE2

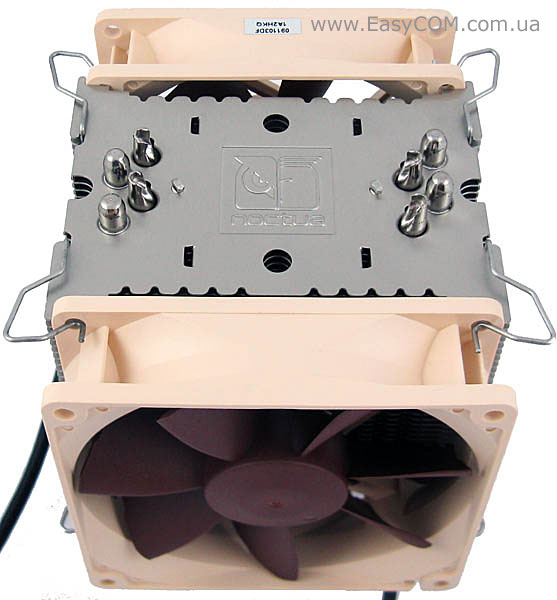

Крепятся вентиляторы при помощи проволочных скоб за ближнее «ушко». Поэтому теоретически на этот кулер можно будет установить 92 мм вентилятор с широким профилем (вплоть до таких решений как VIZO WindStorm WS9238).

Noctua NH-U9B SE2

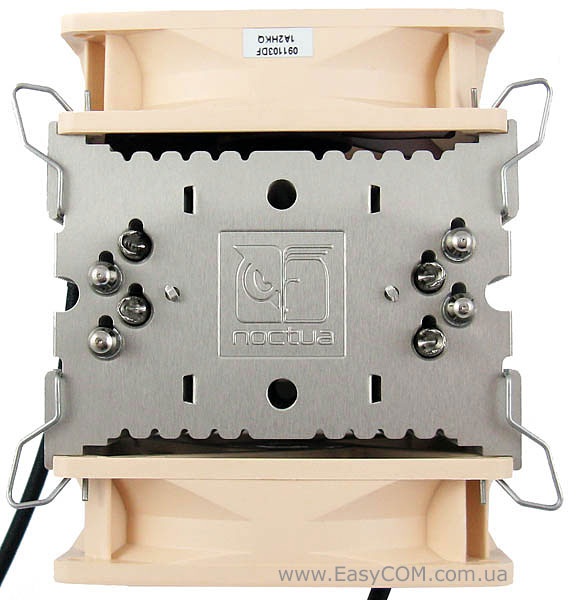

Вентиляторы на кулере Noctua NH-U9B SE2 должны быть установлены в одном направлении. В общем, это логично. Но мало ли у кого-то возникнет такой вопрос, а в инструкции об этом ничего не сказано.

Noctua NH-U9B SE2

Тепловые трубки слабо разведены по пластинам радиатора, что не сильно способствует распределению тепла по радиатору.

Noctua NH-U9B SE2

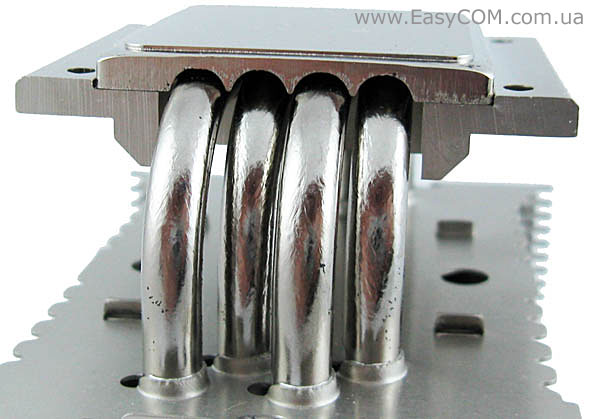

Медное основание кулера Noctua NH-U9B SE2 поникелировано. Для лучшего контакта тепловых трубок с основанием в последнем сделаны желоба. Причем трубки и основание для большей надежности также спаянны.

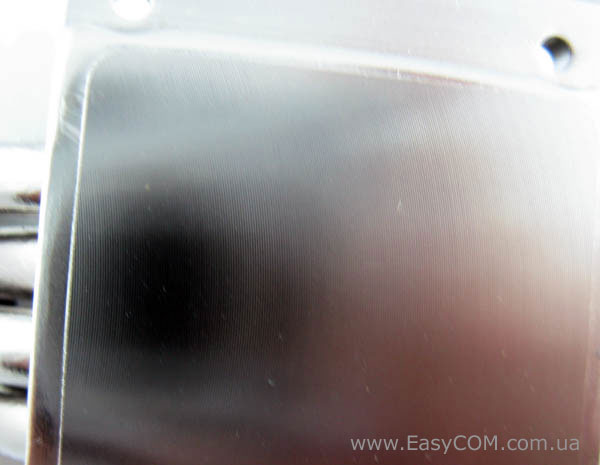

На поверхности основания можно разглядеть явные следы обработки.

Noctua NH-U9B SE2

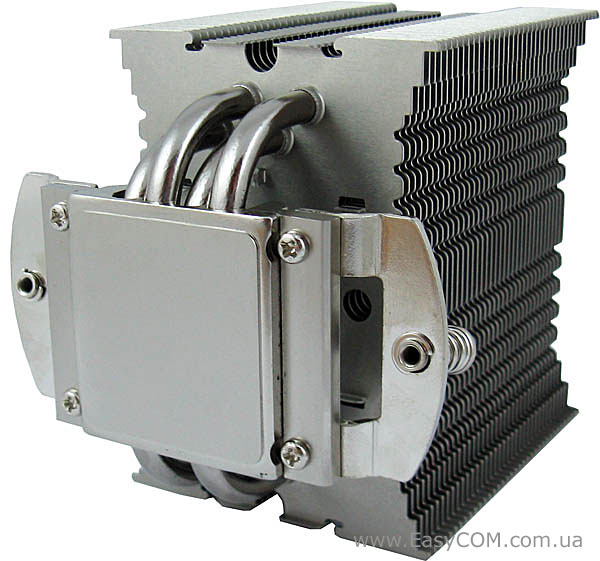

Система крепления нового кулера Noctua NH-U9B SE2 претерпела несколько усовершенствований по сравнению с предшественником Noctua NH-U9B. Таким образом, для крепежа используются рамки с подпружиненными винтами, которые выполнены несъемными. Этот факт на порядок упрощает процесс «наживления» винтов.

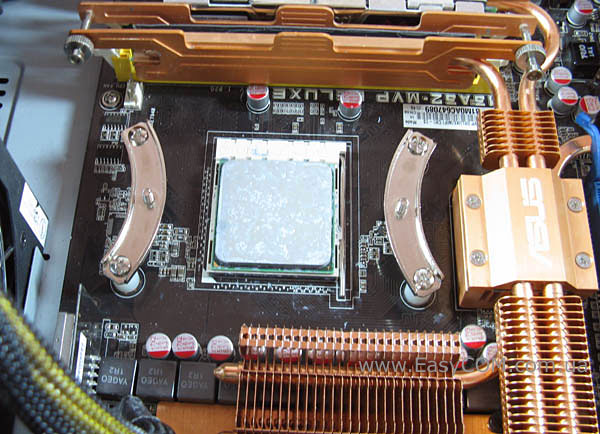

Плюсом крепления нового кулера Noctua NH-U9B SE2 для платформ AMD можно считать тот факт, что при его установке совершенно не нужно извлекать материнскую плату из корпуса. Так как крепежные рамки прикручиваются прямо к упорной пластине материнской платы.

Noctua NH-U9B SE2

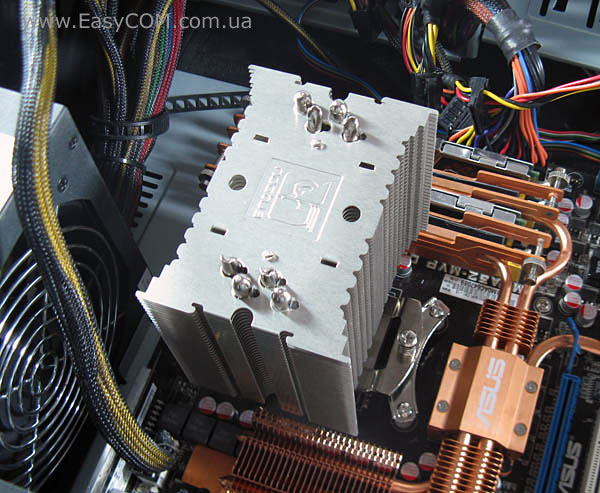

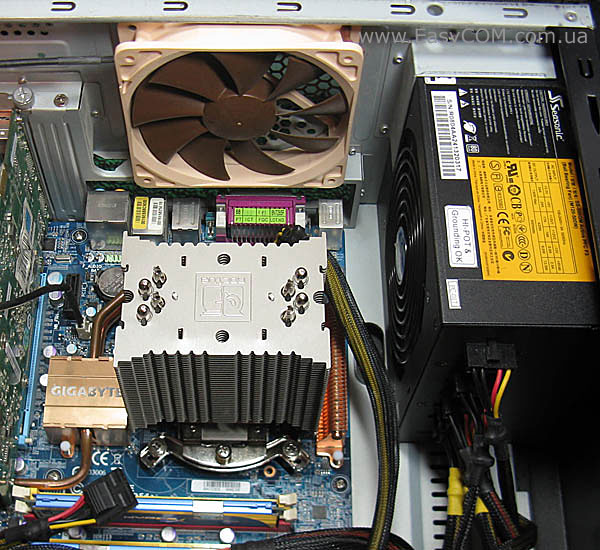

Но у новой системы крепления есть и ощутимый недостаток: на платформах AMD кулер Noctua NH-U9B SE2 нельзя развернуть в сторону боковой панели. Раньше эта проблема решалась за счет дополнительных рамок крепления. Конечно, процесс установки в итоге стал проще, но с практичной точки зрения лучше бы иметь возможность правильно спозиционировать кулер в корпусе.

Noctua NH-U9B SE2

Частично недостаток, приведенный выше, должен компенсировать второй вентилятор, но это решение уже не такое универсальное. Как на самом деле отразилось подобное ориентирование, можно будет выяснить во время тестирования.

Крепление для платформы Intel у Noctua NH-U9B SE2 также претерпело значительные изменения. В итоге оно поддерживает одновременно три платформы  Intel LGA 775, LGA1366 и LGA1156.

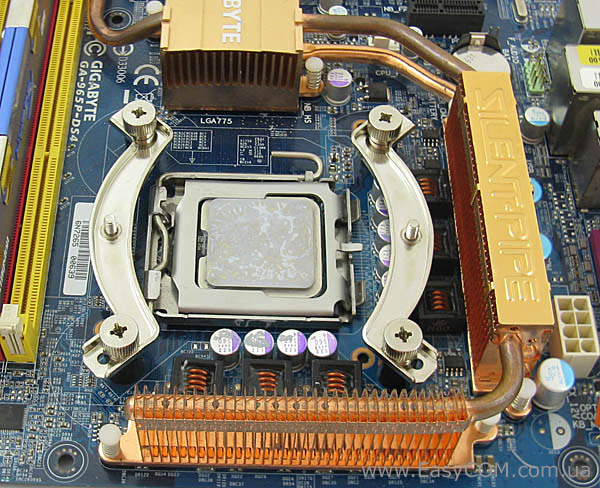

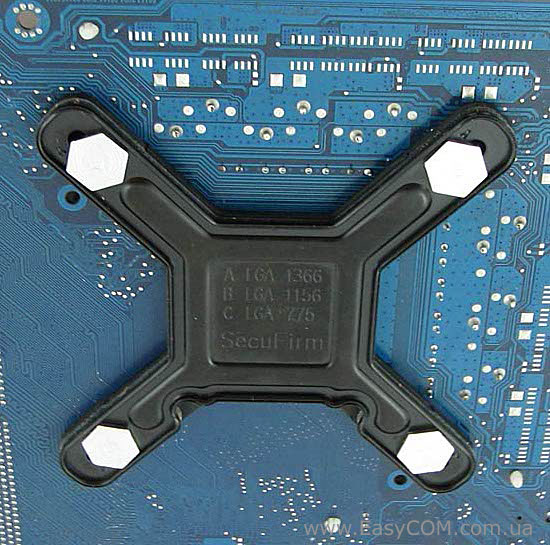

Крепежная рамка на материнскую плату устанавливается достаточно просто, но сначала, все же, придется изъять материнскую плату из корпуса, для того чтобы подложить упорную пластину. С обратной стороны упорной пластины нужно будет вставить и длинные винты.

Для большего удобства гайки, которыми прикручиваются металлические рамки, выполнены большими. Их можно затягивать просто руками, но подтянуть для больше надежности, конечно же, стоит отверткой.

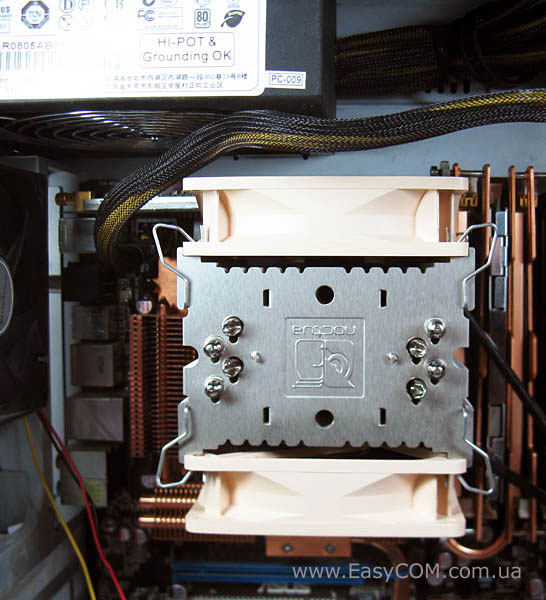

После того, как рамка крепления будет смонтирована, материнскую плату можно установить в корпус, ведь сам кулер Noctua NH-U9B SE2 достаточно компактен. В отличие от платформ AMD, на платформах  Intel систему охлаждения можно позиционировать по-разному, что повышает его универсальность.
