Обзор и тестирование кулера OCZ Gladiator Max

В сегодняшнем обзоре мы рассмотрим и проведем тестирование универсального решения от компании OCZ Technology - Gladiator Max. Те, кто регулярно посещают наш портал, наверное, уже читали о данном кулере в новостях, но если нет, то напомним. Но новости новостями, а тестирование тестированием, поэтому сегодня мы рассмотрим данное решение более детально.

Упаковка и комплектация

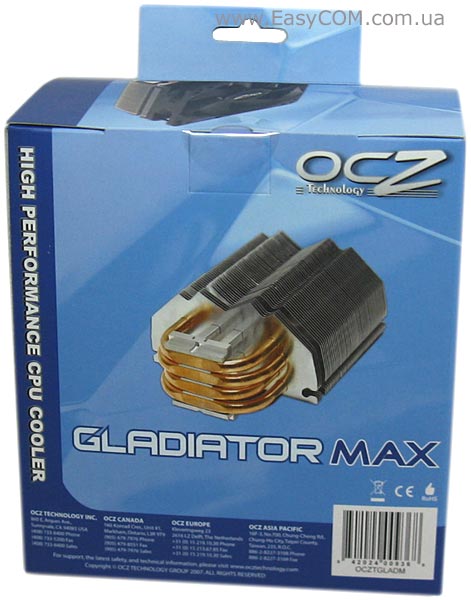

В первую очередь мы осмотрели коробку, в которой поставляется OCZ Gladiator Max и его комплектующие. Ее дизайн очень схож с упаковкой кулеров OCZ Vendetta и OCZ Vendetta 2. Но на этот раз она окрашена в синий и светло-голубой тона, а на лицевой стороне также сделано небольшое окошко, через которое можно увидеть часть вентилятора кулера.

OCZ Gladiator Max

OCZ Gladiator Max

OCZ Gladiator Max

Осмотрев коробку со всех сторон, мы заметили указание особенностей кулера, характеристики и перечень поддерживаемых разъемов, на основе чего и составили таблицу спецификаций:

Производитель и модель

OCZ Gladiator Max

Размеры кулера Д х Ш х В
(вентилятора), мм

120 х 90 х 165
(120 х 120 х 25)

Материал радиатора и конструкция

42 алюминиевые пластины на 4-х медных тепловых трубках диаметром 8 мм с технологией Heatpipe Direct Touch в алюминиевом  основании.

Скорость вращения вентилятора, об/мин

800 ~ 1 500

Уровень шума, дБ

19,6 ~ 26,4

Количество и тип подшипников вентилятора

1, скольжения

Время наработки вентилятора на отказ, часов

40 000

Поддерживаемые  разъемы CPU

Intel LGA775,
AMD Socket 754/939/940,
AMD Socket AM2/AM2+/AM3

Полная масса кулера, грамм

780

Дополнительно

Вентилятор с PWM-управлением,
термопаста Stars в комплекте

Рекомендованная стоимость, долларов США

45

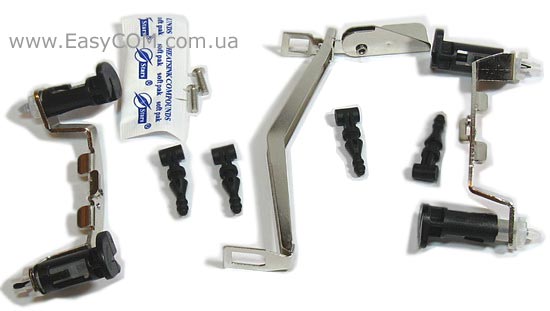

Раскрыв коробку, мы обнаружили следующие комплектующие:

  • две планки крепления кулера на материнские платы с разъемом LGA775;
  • термопаста Stars;
  • клипса для крепления на платформы AMD;
  • силиконовые шпильки и винты.

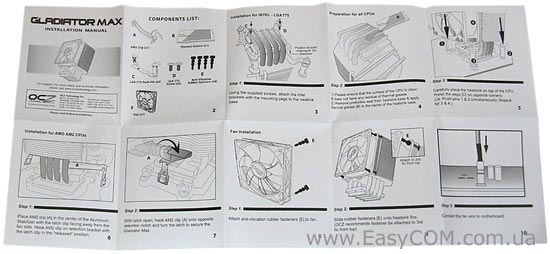

Также к кулеру прилагается инструкция по установке. В ней кратко, но достаточно понятно, показана поэтапная установка и подключение кулера OCZ Gladiator Max. Для крепления на платформы AMD используется прижимная клипса, а для крепления на платформу Intel LGA775 необходимо прикрутить две рамки с фиксаторами, после чего, также как и при установке «боксовых» систем охлаждения, вдавить фиксаторы в монтажные отверстия вокруг процессорного разъема.

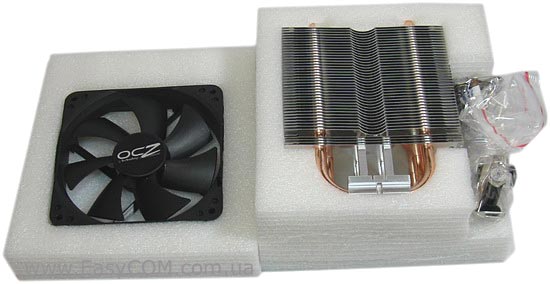

Хотим отметить интересную особенность комплекта поставки данного решения - радиатор и вентилятор являются отдельными компонентами, что опять же указывает на «родственные связи» с кулерами OCZ Vendetta и OCZ Vendetta 2.

OCZ Gladiator Max

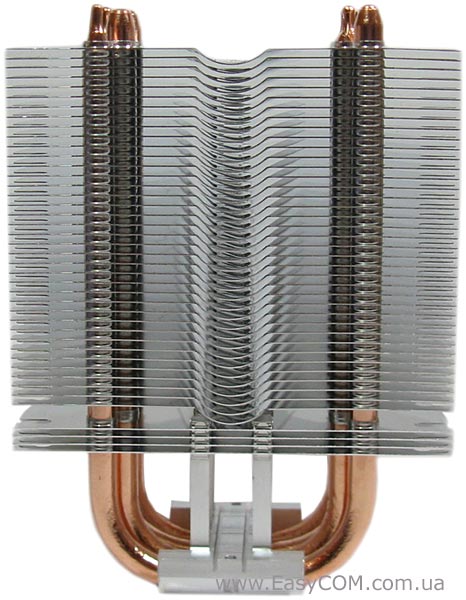

Теперь более детально рассмотрим радиатор. В его основе лежат четыре медные тепловые трубки диаметром 8 мм, являющиеся и частью основания. На трубках нанизаны 42 алюминиевые пластины толщиной около 0,4 мм с межрёберным расстоянием в 2 мм.

OCZ Gladiator Max

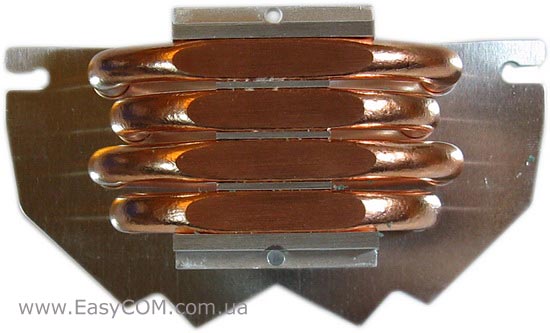

Как видите, качество обработки поверхности трубок находится на среднем уровне, при этом между ними и бороздами в алюминиевой части основания просматриваются небольшие щели.

OCZ Gladiator Max

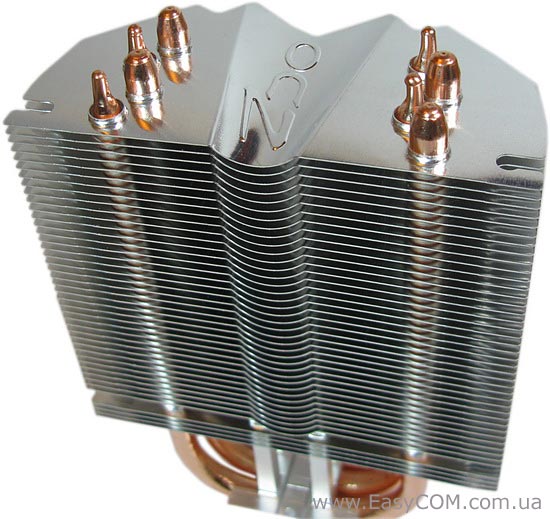

Сверху алюминиевых пластин отштампованный логотип компании OCZ, чтобы владелец и все, кто увидит систему в сборе, помнили чьего производства система охлаждения используется. Тепловые трубки, как видим, в радиаторе расположены с небольшим смещением относительно друг друга, что должно улучшить теплообмен.

OCZ Gladiator Max

Также хотим отметить еще одну интересную особенность данного решения – это примененная в радиаторе прогрессивная технология «H.D.T.» (Heat-pipe Direct Touch), благодаря которой обеспечивается непосредственный контакт с поверхностью процессора четырёх U-образных медных тепловых трубок.

Вес всей конструкции составляет не много не мало - 780 грамм.

OCZ Gladiator Max

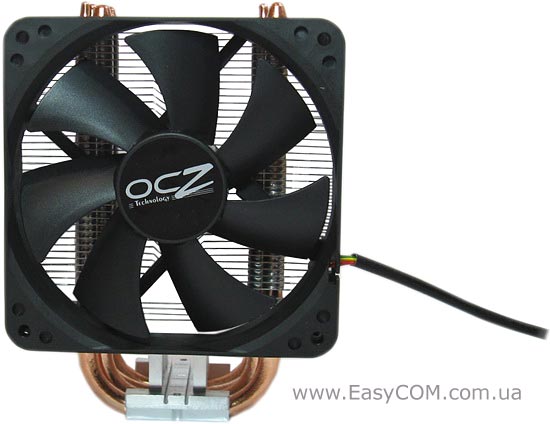

Теперь остановимся на вентиляторе, которым оснащен OCZ Gladiator Max, и рассмотрим его более детально. Как вы, наверное, заметили из вышеприведенной таблицы спецификаций, его типоразмер составляет стандартные 120 х 120 х 25 мм, т.е. при необходимости он может быть заменен. Вентилятор оборудован семью лопастями.

OCZ Gladiator Max

Вентилятор крепится с помощью резиновых креплений, что значительно уменьшает вибрацию, которая могла бы передаваться на радиатор и стать причиной лишнего шума.

Управление скоростью вращения крыльчатки вентилятора осуществляется методом широтно-импульсной модуляции в диапазоне от ~800 до ~1500 об/мин при уровне шума от ~19,6 до ~26,4 дБА.

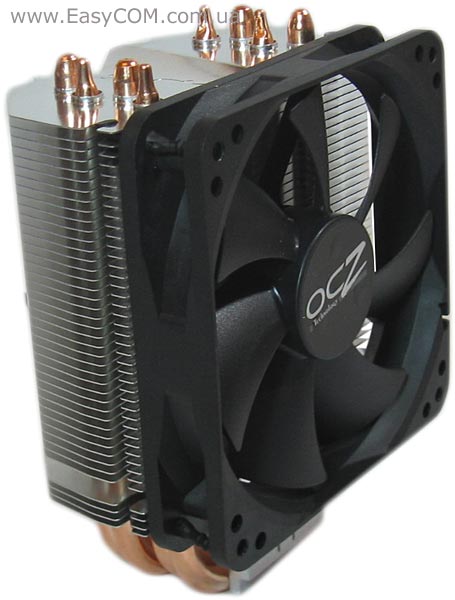

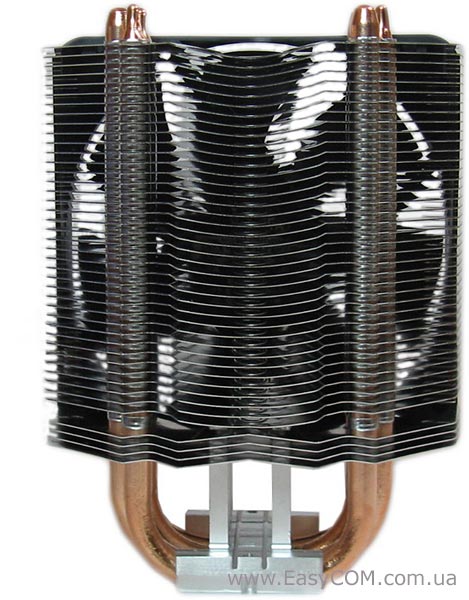

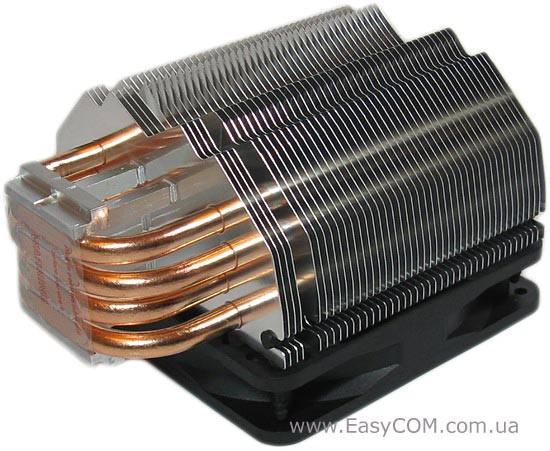

Подводя итог обзорной части статьи, мы собрали OCZ Gladiator Max и еще раз осмотрели его со всех сторон.

OCZ Gladiator Max

OCZ Gladiator Max

OCZ Gladiator Max

Выше мы уже описали процедуру установки кулера на разные платформы, хотя и так всё просто и понятно буквально на интуитивном уровне. Но на практике мы определили, что, на платформу AMD кулер устанавливается очень легко и удобно, правда на разъеме Socket AM2 его нельзя сориентировать для выдува нагретого воздуха в сторону вытяжного вентилятора. А при установке на платформу Intel данный недостаток отсутствует, но придется немного повозиться с защелками.

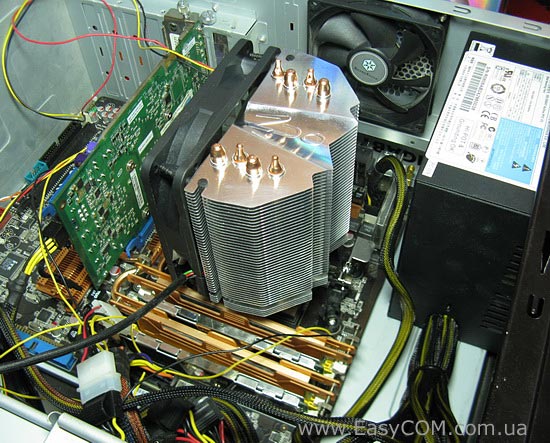

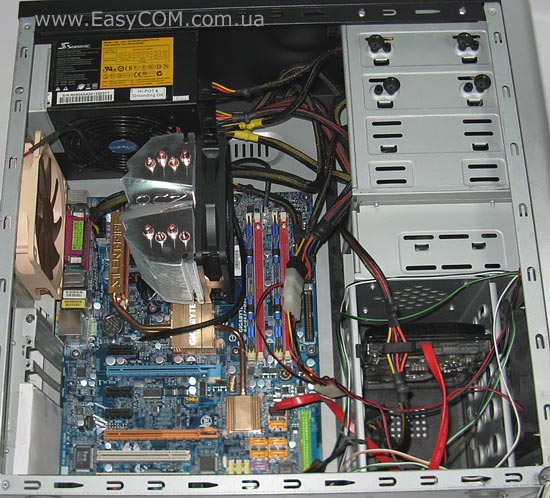

Ну и напоследок фото внутри корпуса системного блока.

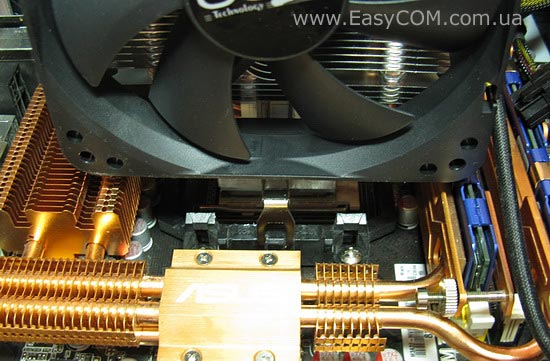

Также хотим обратить ваше внимание на то, что благодаря довольно скромным показателям ширины, кулер OCZ Gladiator Max при установке не контактирует ни с одним из прилежащих элементов.
