Обзор кулера OCZ Vindicator

Продолжаем серию тестов процессорных кулеров еще одним изделием компании OCZ. Третьим по счету в нашей лаборатории оказался кулер OCZ Vindicator, который на данный момент является самой дорогостоящей системой воздушного охлаждения этой компании. Протестированные до этого кулеры OCZ произвели впечатление не по цене производительных решений, особенно в этом плане понравился небольшой Vanquisher. Поэтому от сегодняшнего героя мы ожидаем еще больших результатов и надеемся, что он нас удивит еще лучшими показателями производительности. При выборе названий для своих кулеров компания OCZ видимо придерживается какой-то концепции, потому как все ее системы охлаждения имеют имя, начинающееся на букву «V». Вот, и Vindicator не стал исключением, кстати, в переводе с английского это слово означает «защитник», что само по себе вызывает доверие и уважение.

Полная спецификация:

Модель

OCZ Vindicator

Поддержка процессорных разъемов

 Intel LGA 775
AMD 754/939/940
AMD AM2

Поддержка процессоров

Intel Core 2 Extreme/ Core 2 Quad (Quad-Core), Intel Core 2 Duo/ Pentium Dual Core/ Pentium D (Dual-Core), Intel Pentium 4 HT/Celeron D, AMD Athlon 64 FX, AMD Athlon 64 X2, AMD Athlon 64, AMD Sempron

Материал радиатора

Алюминиевый радиатор + 6 тепловых трубок

Размеры радиатора, мм

110 x 110 x 150

Размеры вентилятора, мм

120 х 120 х 25

Номинальное напряжение, В

12

Скорость, об/мин

1000

Воздушный поток, CFM

40

Статическое давление, мм вод. ст.

1,4

Уровень шума, дБ

18,5

Тип подшипника

скольжения

Разъем питания

3-контактный

Термоинтерфейс

термопаста в пакетике

Вес, г

н/д

Сайт производителя

http://www.ocztechnology.com/

Средняя цена

Посмотреть в price.ua.
Посмотреть в price.ru.

OCZ Vindicator

Кулер OCZ Vindicator упакован в красиво оформленную картонную коробку черного цвета, на которой изображен кулер на фоне ледяной изморози. Под названием модели «Vindicator» сделана не двусмысленная надпись «Ultra Hight Perfomance CPU Cooller», означающая «процессорный кулер с очень высокой производительностью». В общем, оформление и подписи на упаковке действительно могут заинтриговать покупателя. Кроме того, на тыльной и боковой стороне упаковки размещена часть спецификации и описаны лучшие качества OCZ Vindicator.

OCZ Vindicator

Внутри коробки вентилятор отдельно положен сверху, а радиатор зафиксирован, хотя и не очень плотно обычным картоном.

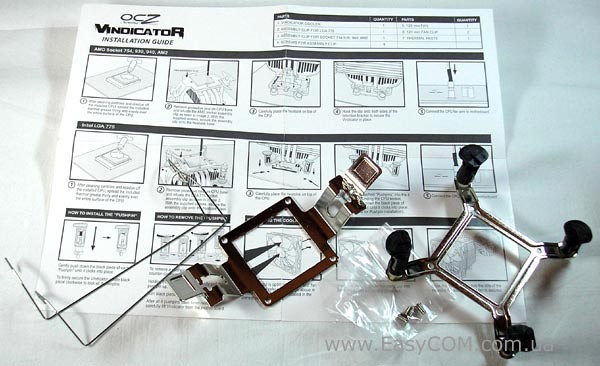

Комплектация кулера OCZ Vindicator включает:

  • две проволочные скобы для крепления вентилятора на радиаторе;
  • инструкцию;
  • крепление для платформ AMD;
  • рамка с фиксаторами для установки на платформы с процессорным разъемом Intel LGA 775;
  • четыре винтика;
  • вентилятор.

Пакетика с термопастой в комплекте с образцом не оказалось, хотя в поставке для розничной торговли он должен присутствовать.

OCZ Vindicator

Посмотрев на размеры кулера OCZ Vindicator 110 x 110 x 150 стало немного не понятно, почему он обладает столь простым типом крепления и не предусматривает backtape. К сожалению, вес кулера не был указан в спецификации, но судя по ощущениям он составляет граммов 600-700, может это и не сильно много, но подстраховаться не помешало бы. К тому же крепление к платформам AMD представляет собой прикручиваемую к радиатору клипсу имеющую только по одной проушине с каждой стороны, что тоже не повышает ее надежность.

OCZ Vindicator

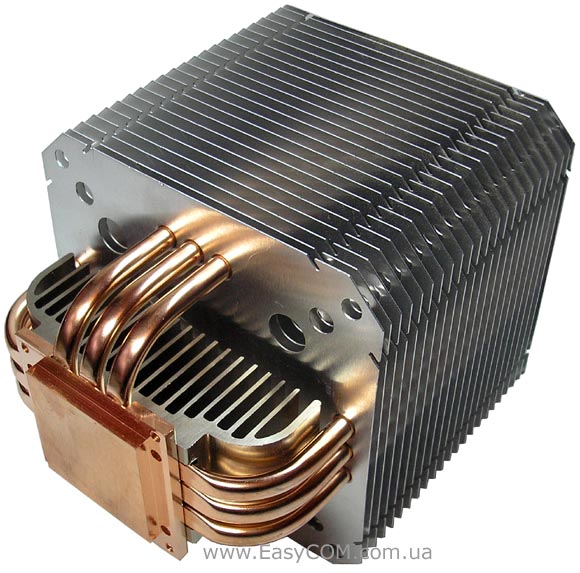

Кулер OCZ Vindicator имеет достаточно уникальный тип конструкции радиатора, который встречался ранее только у компании Scythe. А если еще и присмотреться к кулеру Scythe Ninja и его спецификации, то заметим, что OCZ Vindicator очень на него похож. И, вполне возможно, что компания OCZ в каком-то роде «позаимствовала» наработки Scythe. Так вот, уникальность конструкции кулера OCZ Vindicator заключается в том, что шесть U-образных тепловых трубок, на которых он основан, прилегают к основанию не в один ряд как обычно, а в два ряда по три трубки. При этом трубки в разных рядах скрещены под прямым углом.

OCZ Vindicator

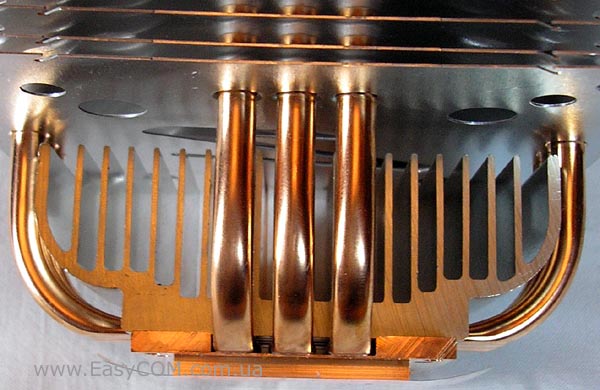

Все тепловые трубки в средней части, которая находится у основания, спрессованы. Достаточно тонкое медное основание условно можно разделить по высоте на две части. Верхняя часть основания лишена середины, что позволило вместо нее разместить первый ряд из трех 6 мм трубок. Контакт между тепловыми трубками и основанием улучшен по средствам термоклея, но при этом между самими трубками есть хорошо просматривающийся зазор, так как в основание не предусмотрены «напрашивающиеся» специальные желоба.

Нижняя поверхность основания оклеена защитной пленкой, которая оберегает ее от царапин.

OCZ Vindicator

Второй ряд тепловых трубок прижимается к верхней части медного основания достаточно большим алюминиевым радиатором, в котором в свою очередь сделан проем для тепловых трубок, но все также без желобов. На 6 мм медные трубки с достаточно большим зазором в 4 мм насажены алюминиевые пластины. Большой зазор между алюминиевыми пластинами сильно уменьшает уровень шума, который может возникать от трения воздушного потока о пластины. Поскольку на большинстве других систем охлаждения зазор между пластинами составляет порядка 2 мм, то если бы OCZ не пожалела алюминия, возможно, кулер стал бы более эффективным. К тому же, боковые стороны радиатора ни чем не прикрыты, поэтому создаваемый вентилятором воздушный поток будет еще и частично рассеиваться по сторонам.

OCZ Vindicator

С другой стороны, большим плюсом конструкции этого радиатора является перекрестное расположения тепловых трубок, что позволяет добиться более равномерного распределения тепла на алюминиевых пластины радиатора. Тепловые трубки присоединяются по центру со всех четырех сторон практически квадратных пластин, но из-за того что трубки не расходятся друг от друга, а находятся рядом, то в конечном итоге это безусловно скажется на процессе теплообмена и практически может лишить ожидаемого эффекта. Если посмотреть на новые кулеры компании Scythe, то мы увидим, что на них уже исправлено это упущение.

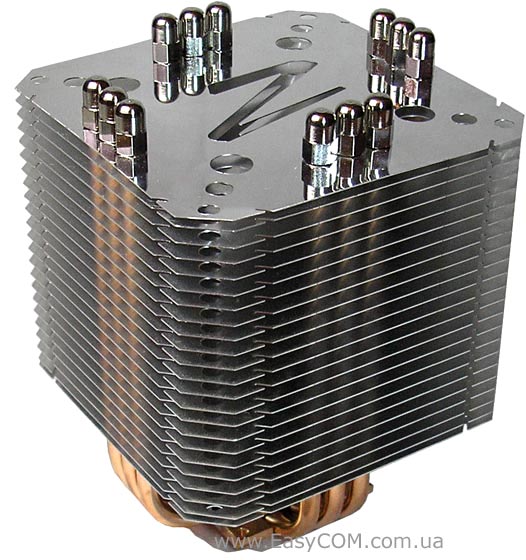

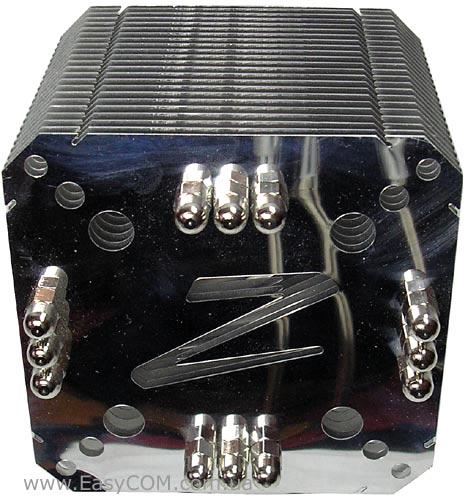

Алюминиевые пластины отполированы, что придает кулеру OCZ Vindicator красивый металлический блеск. Для того, чтобы концы тепловых трубок не «портили общую картину», они были закрыты блестящими металлическими колпачками. Кроме того, украшая дизайн кулера OCZ Vindicator, прямо по центру пластин вырезана буква «Z», а от нее в углы расходятся по три небольших круга разного диаметра. Заметим, что такого рода вырезы были бы еще более актуальными, если бы на кулере применялся вентилятор с подсветкой.

OCZ Vindicator

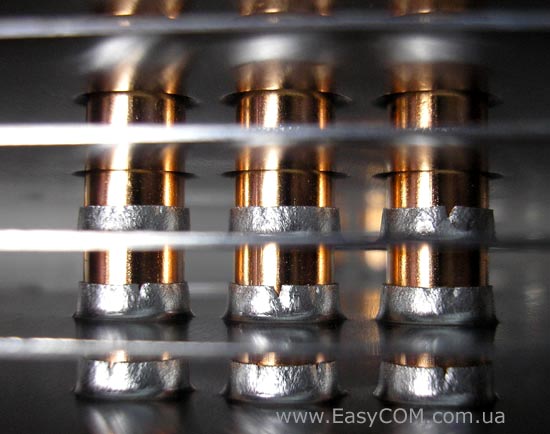

Контакт между тепловыми трубками и пластинами обеспечивается только за счет «клепки», так как следов использования термопасты или припоя возле контакта мы не заметили.

OCZ Vindicator

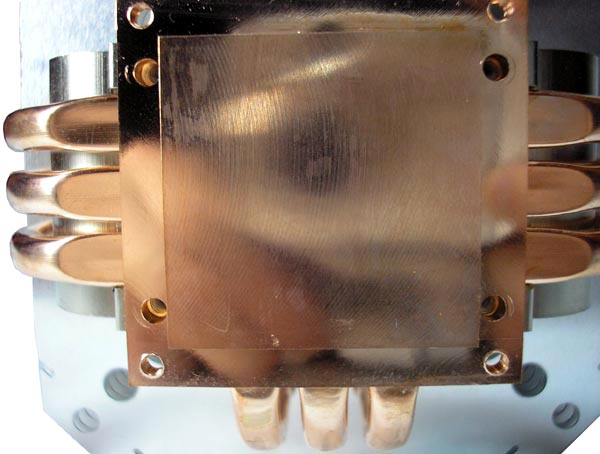

Качество обработки основания можно оценить как хорошее, но не идеальное, потому что на нем остались заметные следы обработки.

OCZ Vindicator

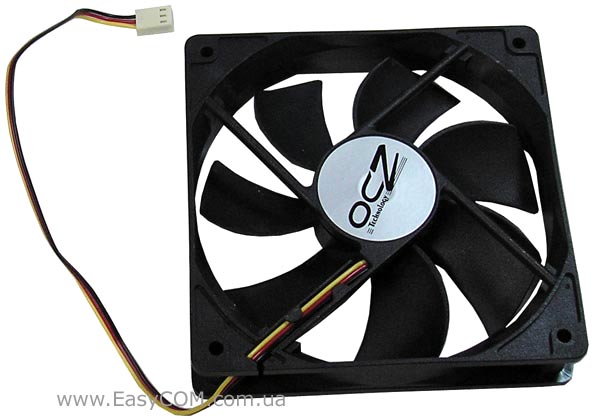

В качестве активного элемента для кулера OCZ Vindicator подобран очень медленный 12 мм вентилятор на подшипнике скольжения. Максимальная его скорость вращения составляет только 1000 об/мин, при этом воздушный поток достаточно слабый и составляет 40 CFM . Поэтому совершенно не удивительно, что шум от вентилятора по спецификации составляет не более 18,5 дБ. Кроме того, отметим, что вентилятор имеет 3-контактный разъем питания и, соответственно, не поддерживает режим питания PWM.

OCZ Vindicator

Все пластины по углам имеют по две «засечки», с помощью которых проволочными скобами можно прикрепить вентилятор к радиатору. Надо заметить, что большой 120 мм вентилятор превосходит радиатор по размеру и от этого кулер OCZ Vindicator смотрится немного неуклюже.

OCZ Vindicator

Теоретически вентилятор можно установить с любой стороны, но производитель рекомендует устанавливать только с той, с которой и нижний алюминиевый радиатор мог бы эффективно обдуваться. То есть устанавливать вентилятор лучше с той стороны, с которой воздушный поток будет направлен вдоль его ребер, как показано на фото.

OCZ Vindicator

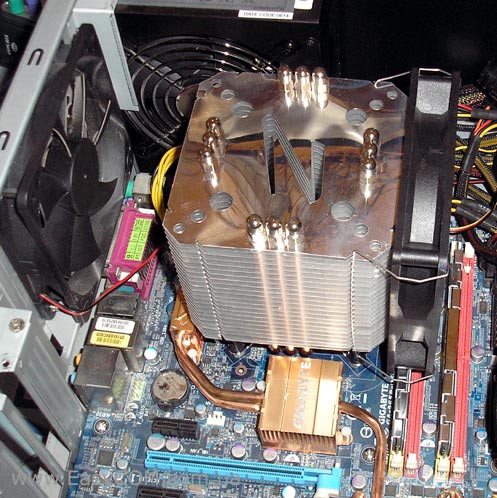

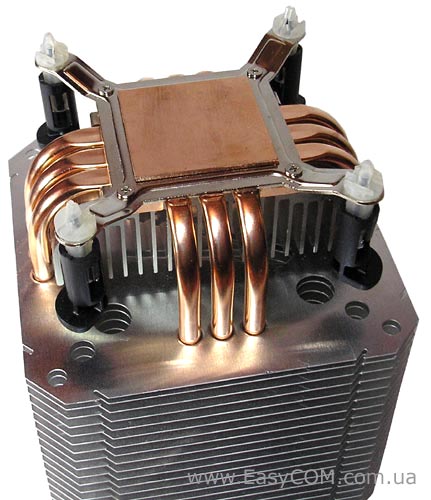

Цепляется вентилятор проволочными скобами достаточно просто, но только после установки радиатора на материнскую плату. До установки кулера OCZ Vindicator на платформу к нему сначала нужно прикрутить четырьмя винтами соответствующее крепление. Тему установки мы затрагивали в начале описания, но повторимся, что производитель в угоду удобству пожертвовал немного надежностью, использовав простой по принципу тип крепления. Хотя слишком удобным процесс установки кулера на материнскую плату, которая находиться в корпусе, назвать нельзя, так как доступ к фиксаторам, на которые нужно надавливать, сверху закрыт очень габаритным радиатором.

OCZ Vindicator

Кроме того, из-за больших габаритов радиатора, кулер OCZ Vindicator на большинстве материнских плат перекроет доступ к модулям оперативной памяти.
