Обзор и тестирование процессорной системы охлаждения Scythe Mugen 4
11-06-2015
Героем текущего обзора является уже не новое, но все еще актуальное решение от японской компании Scythe. Напомним, что ассортимент данного производителя включает в себя не только комплектующие, непосредственно связанные с охлаждением компьютерных компонентов, но и другие интересные устройства (например, акустические системы). И все же наибольшую известность компании принесло именно производство разнообразнейших процессорных кулеров, ярким представителем ассортимента которых является тестируемое устройство.
В основе процессорного охладителя Scythe Mugen 4 (SCMG-4000) лежит массивный Tower-радиатор с шестью медными тепловыми трубками, а тепло от него отводит 120-мм ШИМ-регулируемый вентилятор. Казалось бы, перед нами решение с довольно распространенными характеристиками. Но на самом деле тестируемый кулер обладает рядом отличительных качеств, являющимися свидетельством кропотливого подхода японских инженеров к созданию такого рода устройств. Давайте посмотрим, чем же в действительности примечателен данный охладитель.
Спецификация
Производитель и модель |
Scythe Mugen 4 (SCMG-4000) |
||
Поддержка процессорных разъемов |
AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+ Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1366 / LGA2011 / LGA2011-v3 |
||
Тепловые трубки |
Материал |
Медь |
|
Количество |
6 |
||
Диаметр, мм |
6 |
||
Материал радиатора |
Алюминий |
||
Термоинтерфейс |
Термопаста в пакете |
||
Модель вентилятора |
GlideStream 120 PWM (SY1225HB12SM-P) |
||
Напряжение питания вентилятора, В |
12 |
||
Ток питания, А |
0,18 |
||
Потребляемая мощность, Вт |
2,16 |
||
Скорость вращения вентилятора, об/мин |
400 ± 200 – 1400 ± 10% |
||
Уровень шума, дБ |
5,3 – 28 |
||
Статичное давление, мм вод. ст. |
0,12 – 1,56 |
||
Разъем питания |
4-контактный |
||
Воздушный поток, м3/ч (CFM) |
35,16 – 134,2 (20,7 – 79) |
||
Размеры вентилятора, мм |
120 х 120 х 25 |
||
Тип подшипников |
Sleeve Bearing (скольжения) |
||
Размеры, мм |
Без вентилятора |
130 х 88 х 157 |
|
С вентилятором |
130 х 113 х 157 |
||
Вес без вентилятора, г |
625 |
||
Сайт производителя |
Упаковка и комплектация
Лицевая сторона упаковки Scythe Mugen 4 привлекает внимание изображением радиатора, по которому можно сделать ряд выводов об особенностях его конструкции и оценить оригинальность формы пластин. Также в верхней части коробки размещен список поддерживаемых платформ, который информирует нас о возможности применения охладителя для отвода тепла от всех актуальных и некоторых устаревших процессоров.
Боковые стороны несут на себе наиболее содержательную информацию, в частности, таблицу спецификации, графическое указание габаритных размеров радиатора и вентилятора, а также перечень главных особенностей охладителя. К последним производитель отнес:
- H.P.M.S (Hyper Precision Mounting System) – система креплений для ряда платформ AMD и Intel, в разработке которой особое внимание было уделено простоте и надежности монтажа.
- T-M.A.P.S. (Three-dimensional Multiple Airflow Pass-through Structure) – структура многопоточного сквозного обдува. Радиатор разбит на отдельные секции, соединенные между собой перемычками для увеличения жесткости, что значительно облегчает отвод тепла от пластин с помощью вентилятора.
- GlideStream 120PWM Fan – для активного отвода тепла используется ШИМ-регулируемый 120-мм пропеллер GlideStream 120 PWM.
- Dual Fan Mountable Structure – конструкция радиатора позволяет закреплять вентилятор с разных его сторон или же применять два пропеллера одновременно, чему способствует наличие в комплекте пары дополнительных крепежных скоб (при этом вторую вертушку придется докупить отдельно).
- Wide Range Cooling Purposes – изменение скорости вращения лопастей вентилятора в диапазоне от 400 до 1400 об/мин позволяет гибко управлять эффективностью охлаждения в зависимости от применяемого процессора.

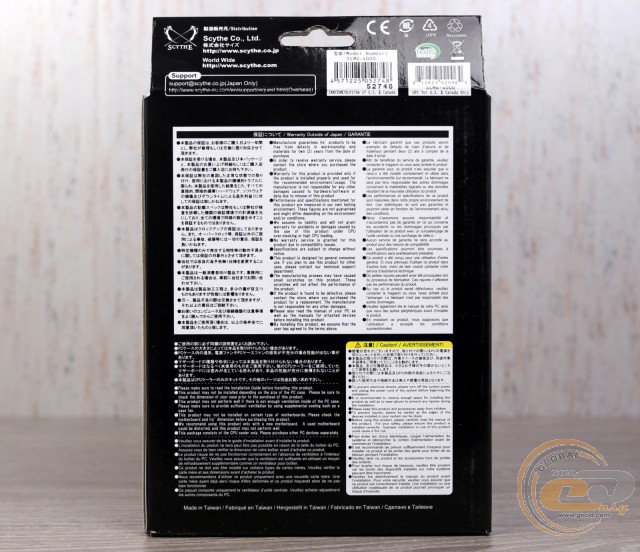

Тыльная сторона информирует нас о гарантийных обязательствах производителя, правилах обращения с устройством, а также о месте его производства (Тайвань).

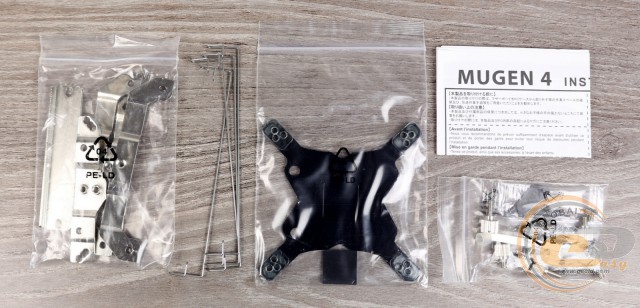

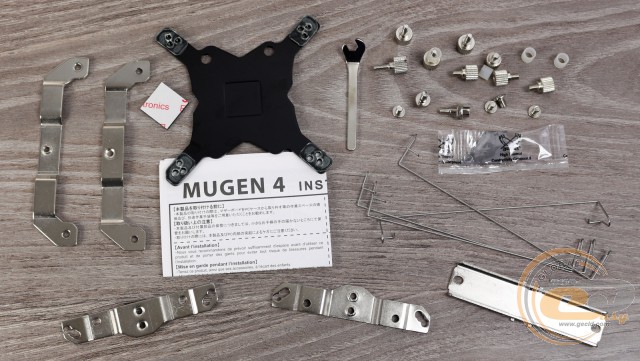

Комплектация кулера бережно разложена по пакетам. В целом она достаточно большая, так как включает в себя все необходимое для установки охладителя на поддерживаемые платформы:
- усилительную пластину для платформ Intel с прокладкой;
- металлические крепления для разных платформ и прижимную пластину;
- набор стоек, гаек и винтов;
- две дополнительные скобы для крепления второго вентилятора;
- гаечный ключ;
- термопасту в пакете;
- руководство по установке.
Отметим наличие в комплекте таких полезных компонентов, как пара скоб для крепления второй вертушки и гаечный ключ с расположенной под углом ручкой, который пригодится во время монтажа охладителя на систему.
Внешний вид и конструкция

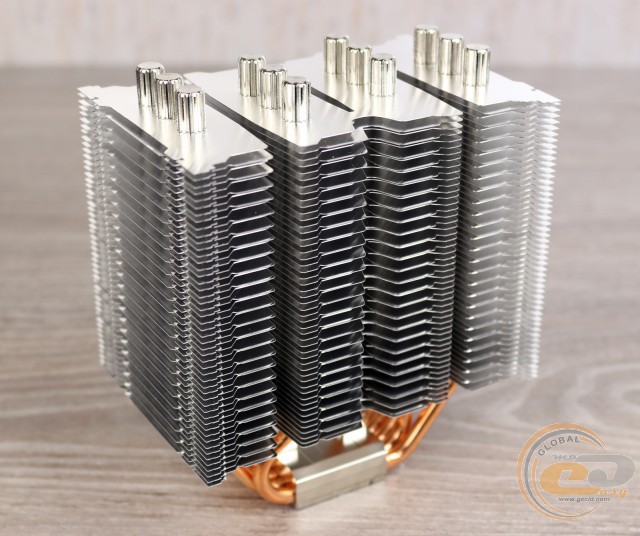

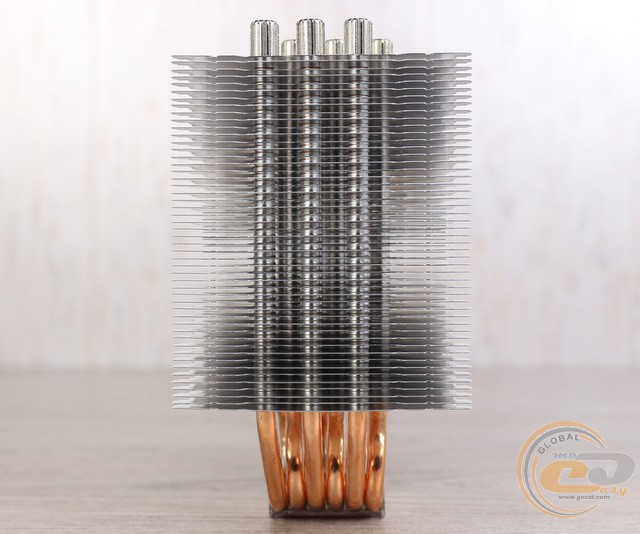

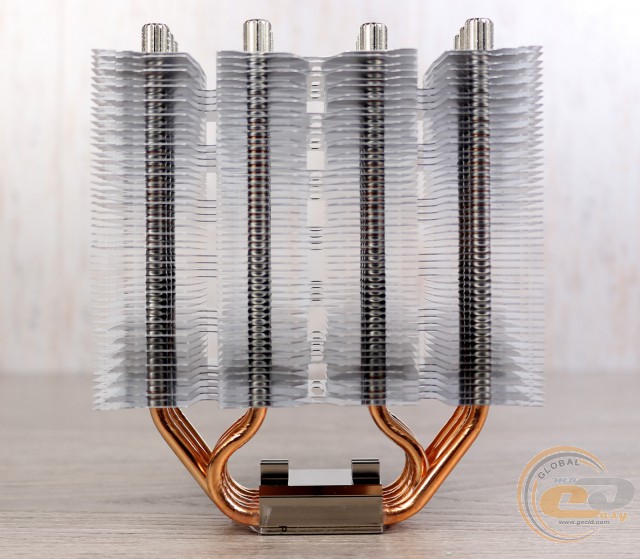

В основе кулера Scythe Mugen 4 лежит массивный 625-граммовый радиатор оригинальной формы. Его конструкция состоит из шести медных тепловых трубок диаметром 6 мм, на которые нанизано 50 алюминиевых пластин. Последние имеют толщину 0,35 мм и расположены на расстоянии 1,8 мм друг от друга.
Неординарный дизайн радиатора обусловлен применением вышеупомянутой технологии T-M.A.P.S., способствующей улучшению сквозного обдува пластин. Как видно, пластины не являются сплошными по всей длине, а представляют собой перемычки, соединяющие отдельные части конструкции между собой. Это обеспечивает достаточную жесткость, а также хорошую продуваемость.

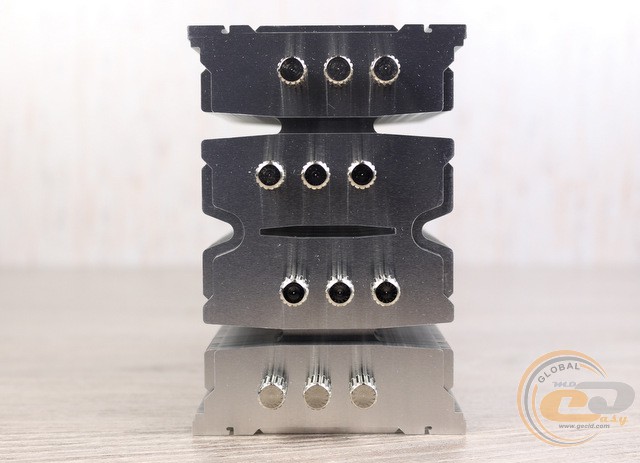

Отличительной чертой многих кулеров компании Scythe является использование декоративных колпачков на концах медных трубок, что придает им более целостный и завершенный вид.

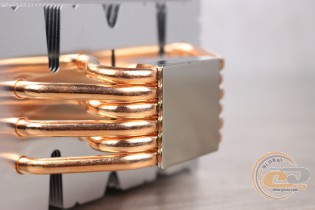

Медные тепловые трубки лишены слоя никеля, а вот основание, к которому они припаяны, полностью никелировано. Сами трубки поочередно пронизывают ближние и дальние секции радиатора, что способствует равномерному распространению тепла по всей конструкции. С обратной стороны основания имеются выступы, между которыми во время монтажа охладителя фиксируется прижимная пластина.

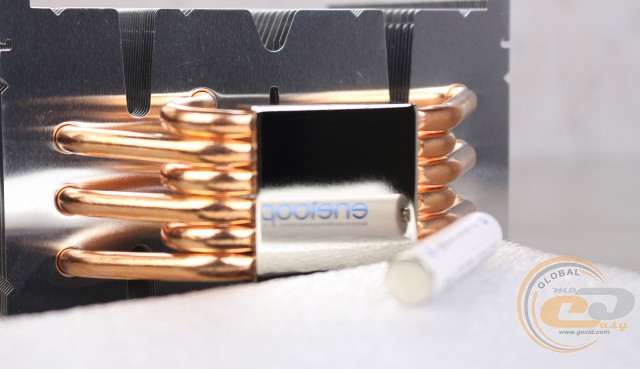

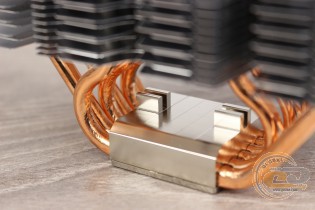

Основание кулера Scythe Mugen 4 имеет размеры 38 х 38 мм. Его поверхность отличается хорошей шлифовкой, что должно самым позитивным образом сказаться на передаче тепла от теплораспределительной крышки процессора.

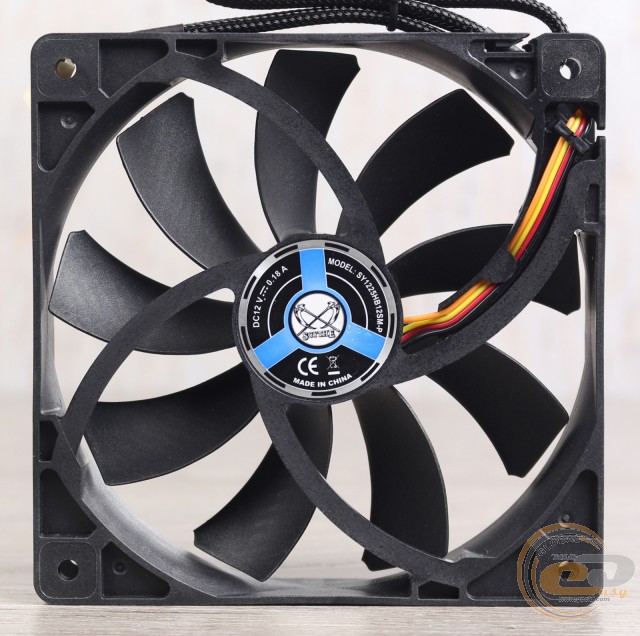

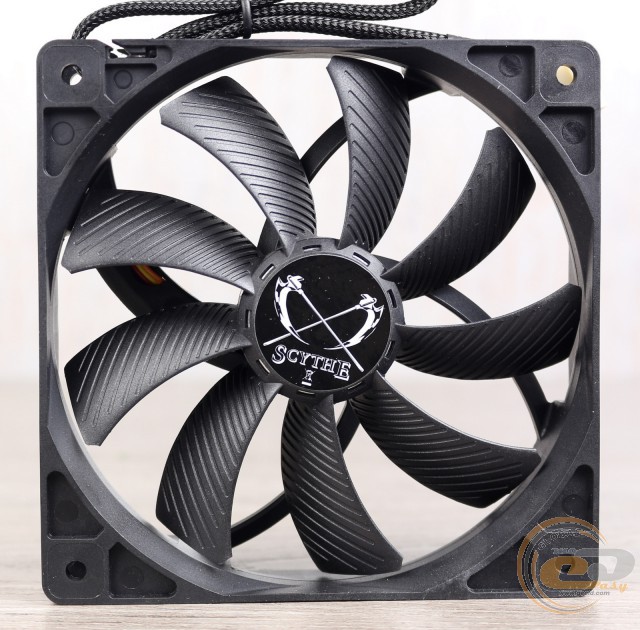

Для активного обдува используется ШИМ-регулируемый вентилятор GlideStream 120 PWM (SY1225HB12SM-P). Он отличается сравнительно малой потребляемой мощностью (2,16 Вт) и невысокой скоростью вращения (до 1400 об/мин), что способствует отличным шумовым показателям (уровень шума до 28 дБ). Сам пропеллер имеет оригинальный внешний вид, хотя и выполнен в очень популярном черном цвете. Во-первых, внимание к себе привлекает фирменный логотип производителя. Во-вторых, оригинальности придают каналы на лопастях, предназначенные для оптимизации создаваемого воздушного потока. И в-третьих, разноцветные провода упрятаны в тканевую оплетку, зафиксированную по бокам термоусадками. Длина кабеля питания равна 30 см, чего будет достаточно для удобного подключения вертушки даже к самому отдаленному разъему.

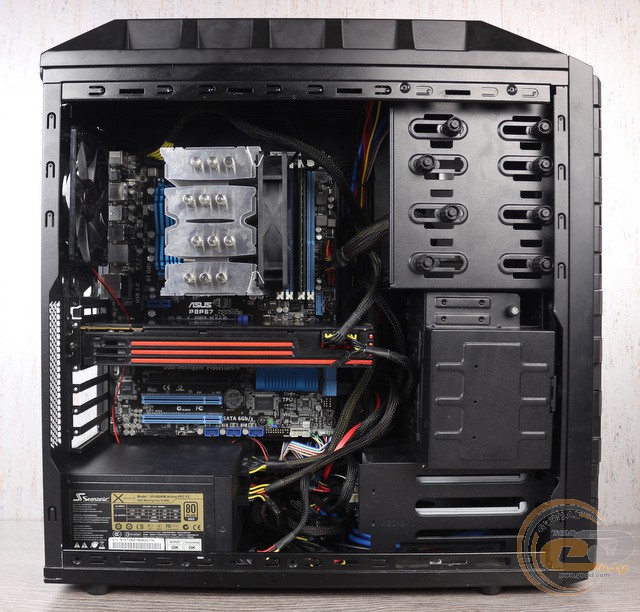

В составе собранной системы охладитель имеет приятный внешний вид. Его совместимость с близлежащими компонентами можно оценить на фото, но данную особенность мы обязательно более подробно опишем ниже.
Процесс установки
Процесс установки кулера Scythe Mugen 4 на разные платформы в мельчайших подробностях описан в PDF-руководстве на сайте производителя. Сама установка не вызвала сложностей, а осуществить ее сможет даже самый неопытный пользователь.

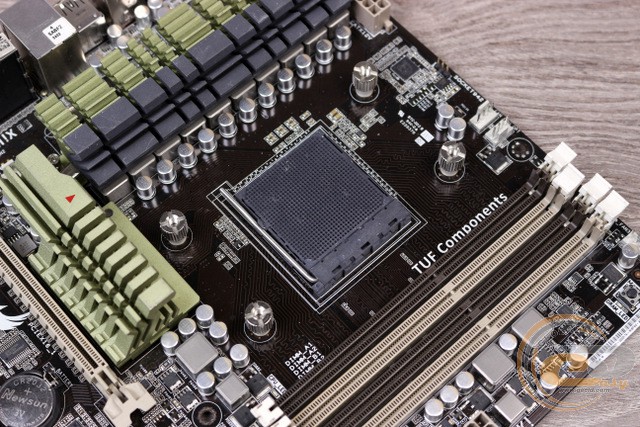

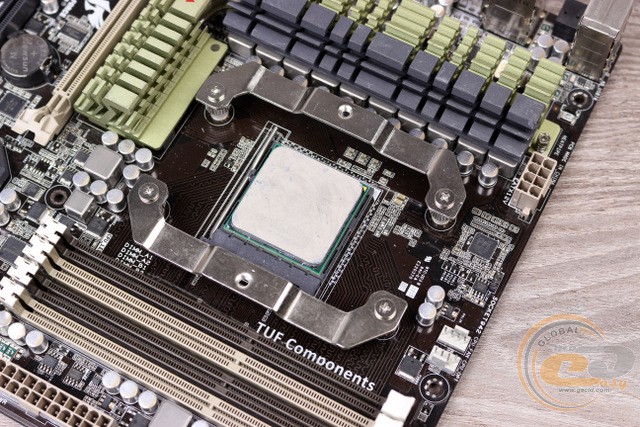

В системных платах для процессоров компании AMD изначально следует демонтировать переднюю часть стандартного крепления. Усилительную пластину оставляем, и уже на нее устанавливаем пластиковые стойки, фиксируя их винтами с фигурными головками.
К ним же прикручиваем комплектные крепления.
К полученной конструкции радиатор крепится с помощью прижимной пластины, для чего используются винты с шестигранными головками. Здесь можно воспользоваться либо комплектным ключом, либо отверткой с жалом длиной более 15 см.

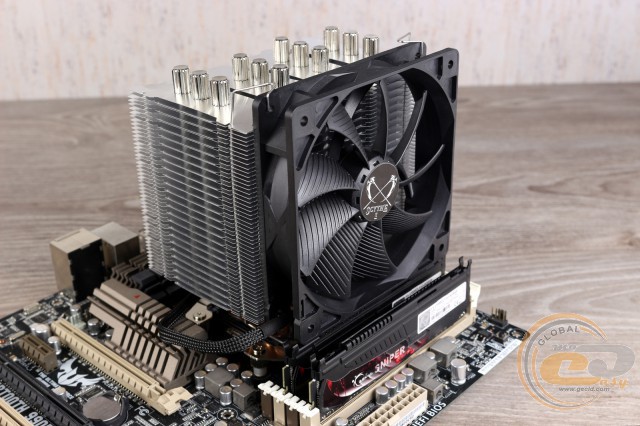

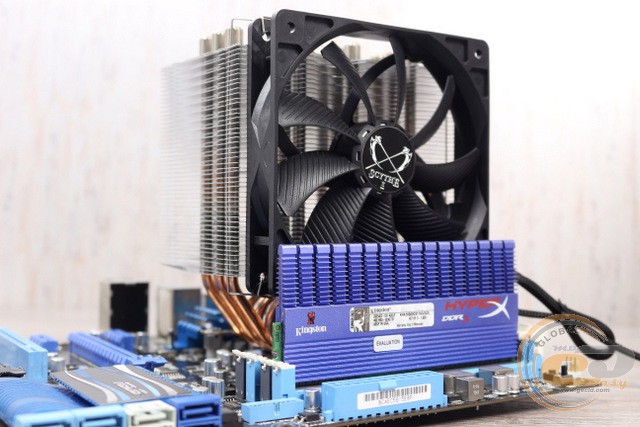

Габаритный радиатор кулера при установленном вентиляторе не позволяет применять его с оверклокерскими модулями ОЗУ. Так, использование планок с высокими радиаторами возможно только в 3 и 4 слотах, что не позволит установить даже две планки в двухканальном режиме работы. А вот более низкие модули (в нашем случае высотой до 42 мм) таких ограничений совершенно лишены.
Безусловно, вентилятор можно установить и с другой стороны радиатора, что избавит от данного ограничения. Но такое его положение несколько снизит эффективность охлаждения процессора.

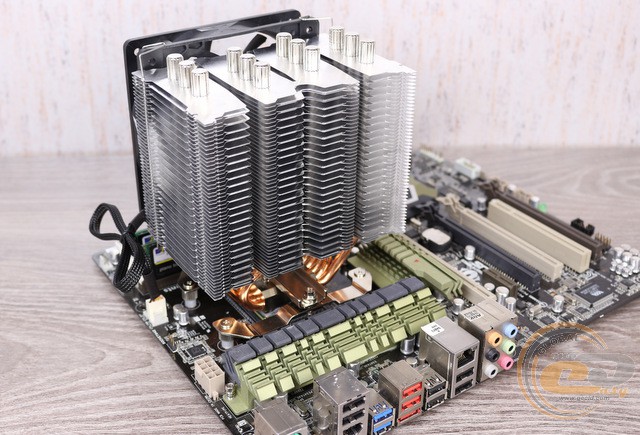

Хорошую совместимость охладитель имеет с другими близлежащими компонентами, в частности, с радиаторами охлаждения элементов подсистемы питания процессора.

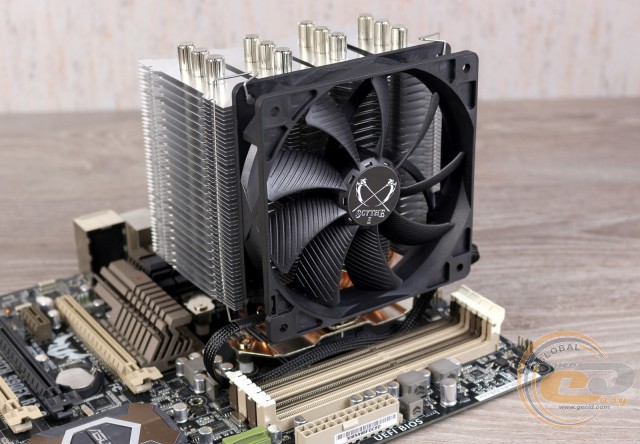

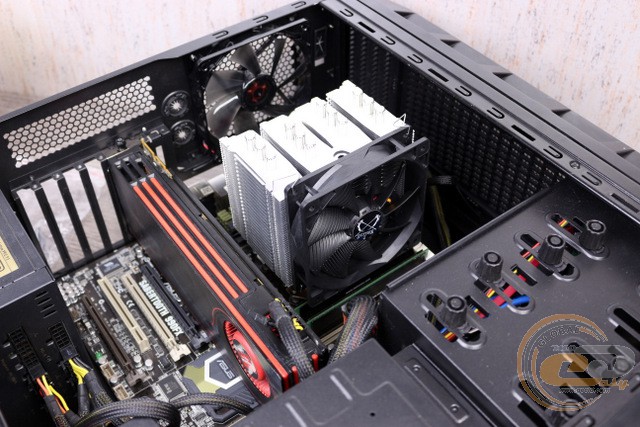

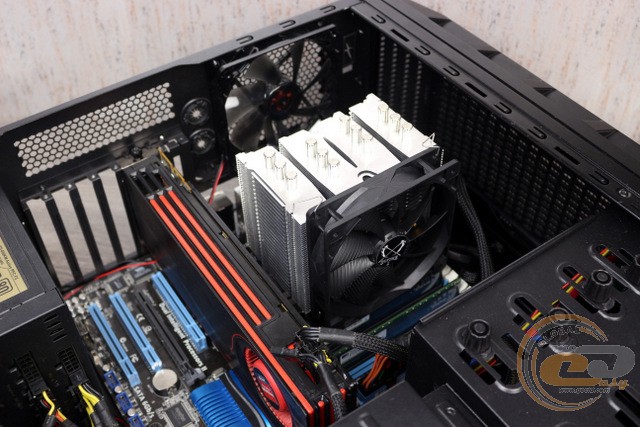

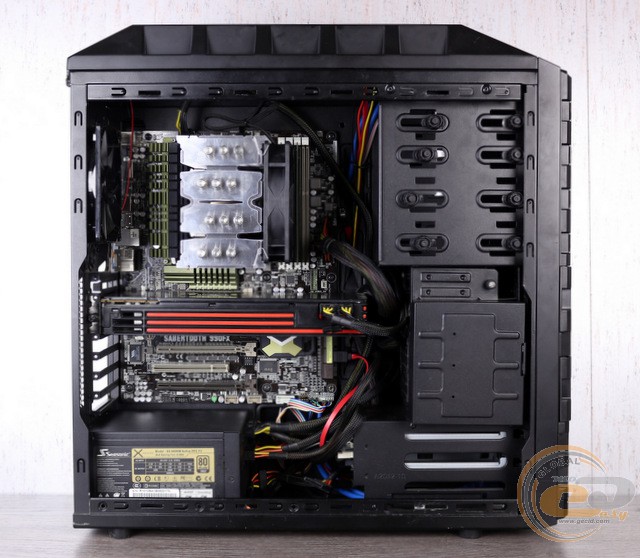

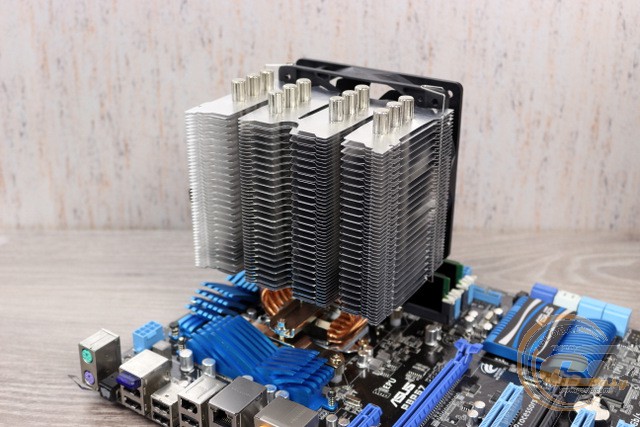

Система в сборе имеет приятный внешний вид. Так, черный вентилятор сливается с другими элементами аналогичного цвета, а массивный блестящий радиатор отлично гармонирует с окружением.

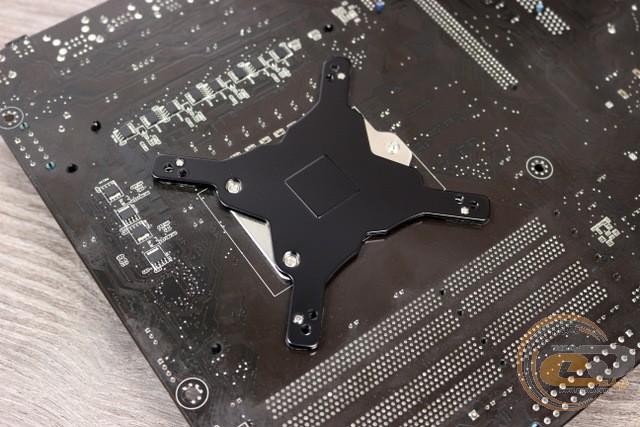

Для установки кулера Scythe Mugen 4 на платформы с процессорами компании Intel также применяется комплектная усилительная пластина. Три местоположения отверстий на ней соответствуют трем видам платформ, на которые она может быть смонтирована (устаревшая Intel Socket LGA775, мейнстримные Socket LGA115x и высокопроизводительные Socket LGA1366 / LGA2011 / LGA2011-v3).

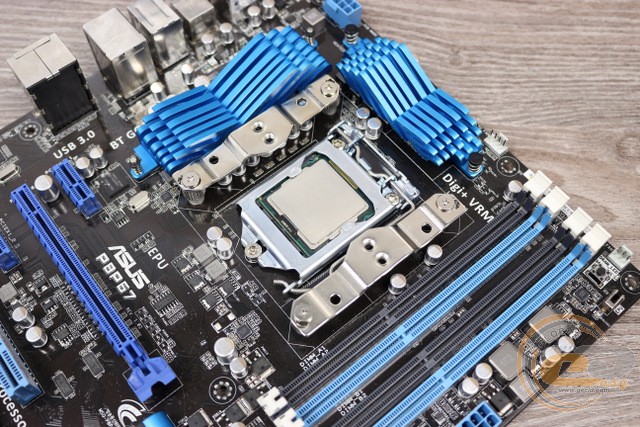

Как и в случае с платформой AMD, с лицевой стороны на пластину нанизываются те же пластиковые стойки, прикручиваются винты с фигурными головками, а поверх них закрепляются две металлические пластины. Так как отверстия расположены в форме квадрата, то охладитель здесь можно установить любым удобным образом, в зависимости от того, куда вы хотите направить нагретый воздух: на заднюю или верхнюю стенку корпуса.

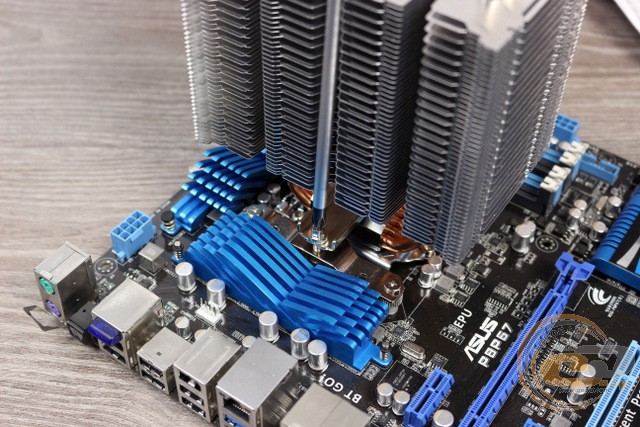

Радиатор устанавливается так же просто с помощью длинной отвертки или комплектного гаечного ключа.

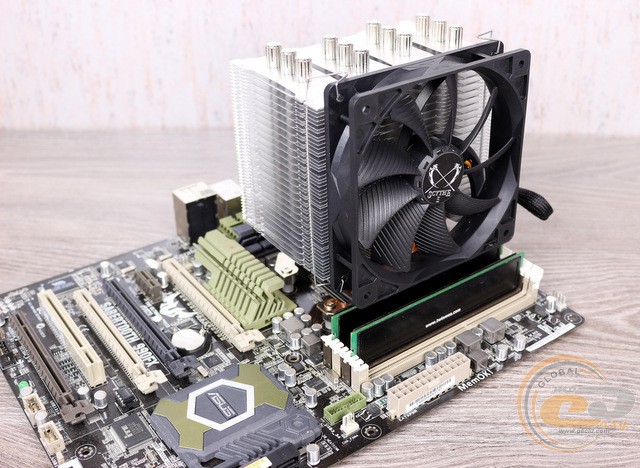

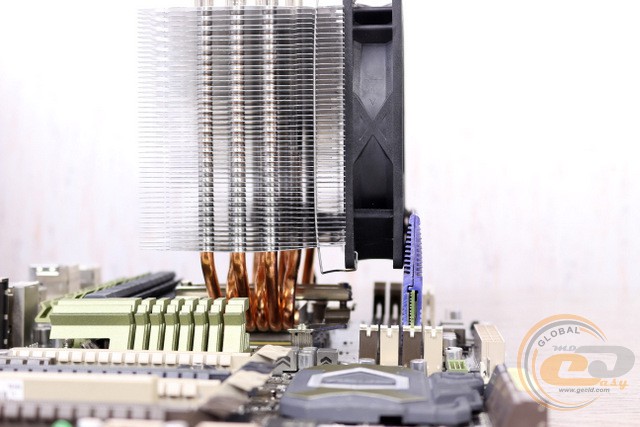

На платформе Intel применение модулей ОЗУ с высокими радиаторами возможно только в двух последних DIMM-слотах. Обычные же планки можно использовать во всех разъемах.

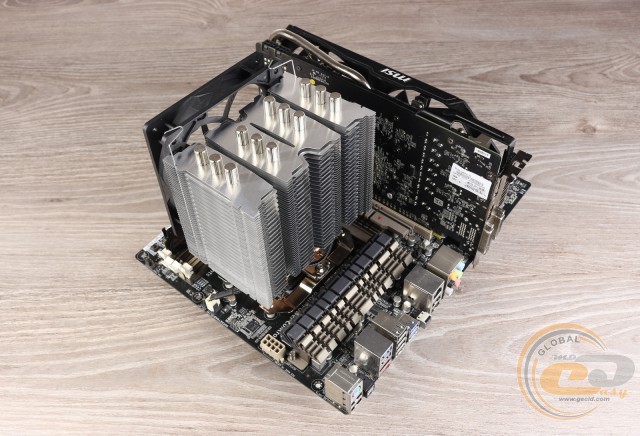

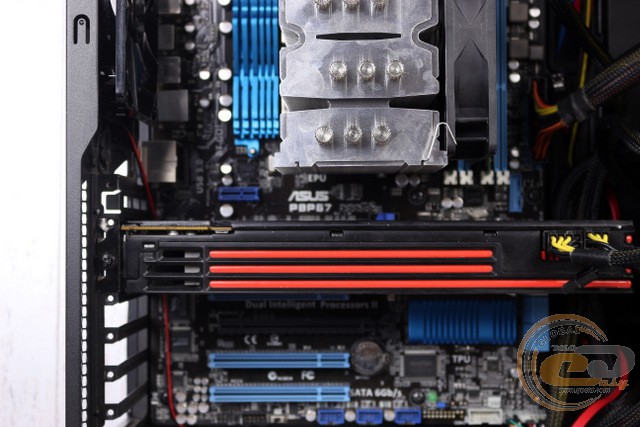

Также кулер располагается на достаточном расстоянии от околопроцессорных радиаторов, не перекрывая при этом первый слот расширения (в нашем случае это PCIe x1).
Напомним, что перед установкой охладителя следует не забыть нанести термопасту на теплораспределительную крышку процессора, а после – подключить вентилятор к 4-контактному разъему на системной плате.
Тестирование
Для тестирования процессорной системы охлаждения Scythe Mugen 4 использовалось следующее оборудование:
Процессоры |
AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ) Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ) |
Материнские платы |
ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX) ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX) |
Оперативная память |
2 х DDR3-1333 1024 МБ TwinMOS 9DRTBKZ8-TATP |
Видеокарта |
AMD Radeon HD 6950 (2 ГБ GDDR5) |
Жесткий диск |
Samsung HD080HJ (80 ГБ, 7200 об/мин, 8 МБ, SATA 3 Гбит/с) |
Блок питания |
Seasonic X-760 (SS-760KM), 120-мм вентилятор |
Корпус |
Enermax Hoplite ECA 3220, 2 x 120-мм вентилятора |
Термопаста |
akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C) |
Высокая эффективность СО Scythe Mugen 4 позволила протестировать ее в четырех режимах: с одной и двумя вертушками, работающими на максимальной скорости вращения, а также с одним вентилятором на пониженной частоте работы (1100 и 800 об/мин). В качестве второго пропеллера было использовано комплектное решение от кулера SilentiumPC Fera 2 HE1224 v2, поскольку оно имеет приблизительно аналогичную максимальную скорость вращения.
С охлаждением разогнанного до 4 ГГц шестиядерного AMD Phenom II X6 1100T герой нашего обзора справился на «отлично». Разница между режимами работы с одной и двумя вертушками в данном случае незначительна. А вот при уменьшении скорости вращения лопастей температура поднимается уже более заметно. При сравнении с другими решениями, тестируемый кулер демонстрирует хорошую производительность, хотя предшественник в лице Scythe Mugen 3 оказался на 2°C впереди, что связанно с разницей в скорости вращения вентилятора.

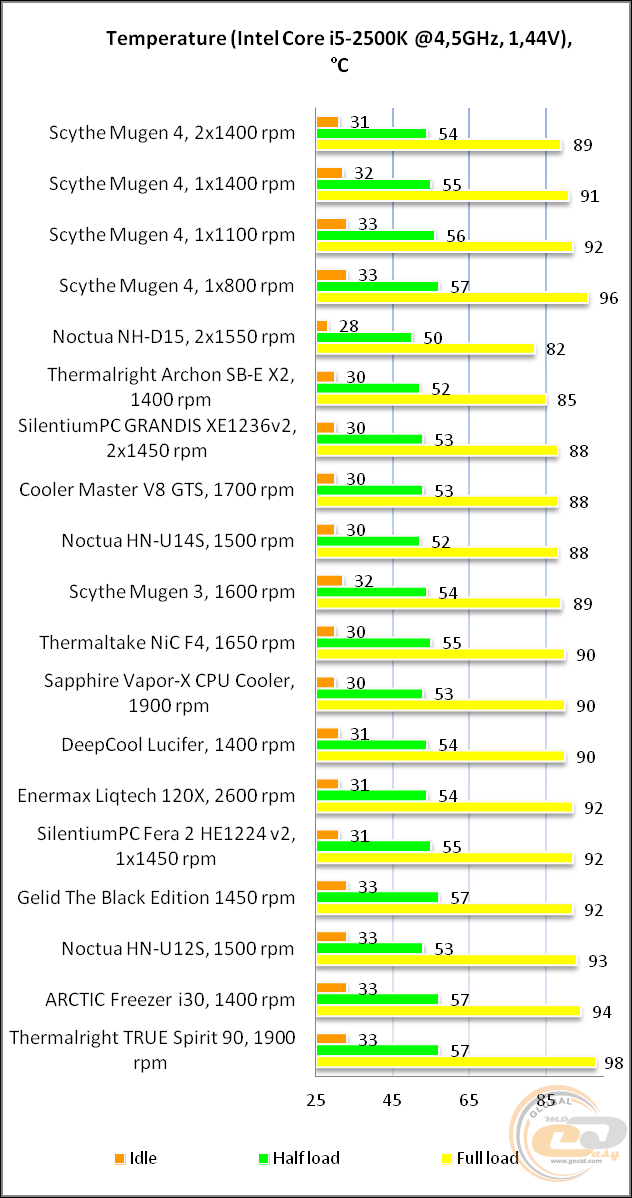

Применение Scythe Mugen 4 при охлаждении четырехъядерного процессора Intel Core i5-2500K также не вызывает сетований. Здесь заметно сокращен разрыв в температурных показателях между скоростями работы 1400 и 1100 об/мин. Даже при минимальных 800 об/мин их уровень не опускается до критических отметок. Применение же второй вертушки позволяет получить дополнительное превосходство, но решение о целесообразности такого подхода для снижения температуры на несколько градусов (в данном случае на 2°C) остается за конечным покупателем.
В целом даже с одной вертушкой тестируемый кулер демонстрирует высокую эффективность и является одним из наиболее производительных процессорных охладителей со 120-мм вентилятором.

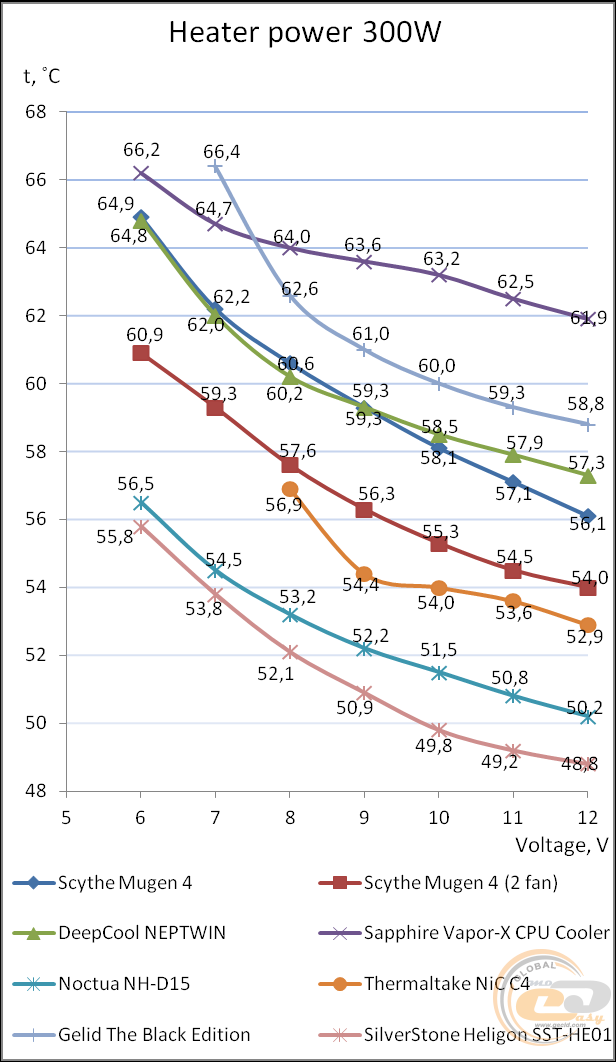

К аналогичным выводам нас подталкивает тестирование на 300-ваттном нагревательном элементе. Так, даже на минимальной скорости вращения лопастей герой данного обзора справился с поставленным заданием. Разница в температуре между применением одной и двух вертушек составляет от 2 до 4°C в зависимости от скорости вращения лопастей.
Напряжение питания вентилятора, В |
Скорость вращения лопастей, об/мин |
Уровень шума |
6 |
750 |
Бесшумно |
7 |
850 |
Очень тихо |
8 |
1000 |
Очень тихо |
9 |
1100 |
Тихо |
10 |
1200 |
Тихо, с небольшим фоном |
11 |
1300 |
Ниже среднего |
12 |
1400 |
Чуть ниже среднего, комфортный уровень шума |
Для многих пользователей уровень шума является не просто важным, но иногда и первоочередным фактором при выборе системы охлаждения. В таком случае покупка Scythe Mugen 4 выглядит вполне оправданной, ведь даже на максимальных 1400 об/мин работа охладителя остается вполне комфортной с точки зрения акустических показателей. Снижение частоты вращения лопастей до 1100 или 800 об/мин обеспечивает соответственно тихую или бесшумную работу. При этом даже в таких режимах тестируемый кулер эффективно отводит тепло от разогнанных мощных процессоров.
Выводы
Процессорный охладитель Scythe Mugen 4 (SCMG-4000) является логическим продолжением линейки Scythe Mugen, отличаясь достаточно высокой эффективностью при низком уровне шума. Но это далеко не все его преимущества.
Дизайн протестированного решения не позволяет перепутать его с устройствами от какого-нибудь другого производителя. Да, радиатор имеет привычную Tower-компоновку и включает в свой состав шесть медных тепловых трубок. Но от множества других решений с аналогичными параметрами он отличается применением технологии многопоточного сквозного обдува T-M.A.P.S., позволяющей оптимизировать активное охлаждение радиатора. В роли декоративных элементов выступают колпачки, прикрывающие кончики медных тепловых трубок. В целом данные особенности достались ему в наследство от предшественников, но все же с некоторыми изменениями.
Одно из них коснулось комплектного вентилятора. Как и раньше, им выступает ШИМ-регулируемый 120-мм пропеллер, основанный на подшипнике скольжения. Однако в отличие от Scythe Mugen 3, здесь вертушка работает на более низкой скорости (до 1400 об/мин), что отразилось на температурных показателях. Так, в режиме максимальной загрузки процессора, использование предшественника дает преимущество на 2°C. С другой стороны, представитель четвертого поколения оказался более тихим, чему также способствует наличие аэродинамических каналов на лопастях.
Как показало практическое тестирование, эффективности Scythe Mugen 4 вполне достаточно для охлаждения разогнанных до 4-4,5 ГГц высокопроизводительных процессоров. При этом данное утверждение касается и работы кулера на пониженных скоростях, позволяющих еще больше снизить уровень шума. А при желании пользователь может повысить эффективность охлаждения с помощью установки дополнительной 120-мм вертушки, использовав для этого пару комплектных скоб.
В завершение хочется отметить еще две особенности протестированного решения. Первая – простота установки, позволяющая смонтировать охладитель даже самому неопытному пользователю. Вторая – перекрытие вертушкой двух ближних слотов для ОЗУ, что не позволит применять в паре с кулером модули памяти с высокими радиаторами в двухканальном режиме.
В целом же перед нами достойный процессорный охладитель от известной японской компании, впитавший в себя лучшие ее наработки.
Достоинства:
- отличная эффективность;
- низкий уровень шума;
- совместимость со всеми актуальными, а также с некоторыми устаревшими платформами;
- использование тихоходного вентилятора с возможностью регулировки скорости вращения в пределах от 750 до 1400 об/мин;
- легкость и простота установки;
- возможность установки второй вертушки;
- хорошая комплектация.
Особенности:
- частичное перекрытие двух слотов для оперативной памяти.
Автор: Олесь Пахолок
Выражаем благодарность компании Scythe за предоставленный для тестирования кулер.
Выражаем благодарность компаниям AMD, ASUS, Enermax, Intel, Sea Sonic и TwinMOS за предоставленное для тестового стенда оборудование.
