::>Системы охлаждения >2008 > Thermaltake Ruby Orb

Обзор кулера Thermaltake Ruby Orb

30-01-2008

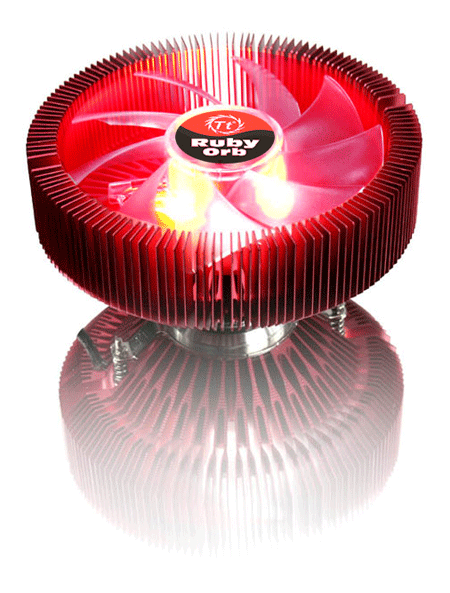

В этом обзоре мы протестируем кулер компании Thermaltake Ruby Orb, который был выпущен уже достаточно давно для замены кулера с медным сердечником Blue Orb II, унаследовав от него запатентованную технологию ветвления ребер. Кулер Thermaltake Ruby Orb имеет типичный, редко сейчас встречающийся, радиальный дизайн и привлекает к себе внимание красивым и броским рубиновым цветом, который удачно сочетается с красной подсветкой вентилятора. Заранее предупредим, что красивый моддинговый дизайн это не единственное положительное качество кулера Thermaltake Ruby Orb, как может показаться с первого взгляда, кроме этого у него есть еще достоинства, о которых мы расскажем в обзоре.

Thermaltake Ruby Orb

Полная спецификация:

Модель

Thermaltake Ruby Orb

Поддержка процессорных разъемов

 LGA 775, Socket 754/939/AM2

Поддержка процессоров

Intel Core 2 Exterme, Intel Core 2 Duo, Intel Pentium Extreme Edition, Intel Pentium D, Intel Pentium 4, Intel Celeron D, AMD Athlon 64 X2, AMD Athlon 64 FX, AMD Athlon 64, AMD Sempron

Материал радиатора

Алюминий

Размеры радиатора, мм

140 x 140 x 73,3

Размеры вентилятора, мм

120x24,3

Номинальное напряжение, В

12

Стартовое напряжения, В

7

Потребляемая мощность, Вт

3

Скорость вращения, об/мин

1700±10%

Поток воздуха, CFM

77,85

Давление воздуха, ммH2O

1,80

Уровень шума, дБ

17

Разъем питания

3-контактный

Ресурс, часов

30 000

Термоинтерфейс

в пакетике

Вес, г

545

Сайт производителя

http://www.thermaltake.com/

Средняя цена

Посмотреть в price.ua.
Посмотреть в price.ru.

Thermaltake Ruby Orb

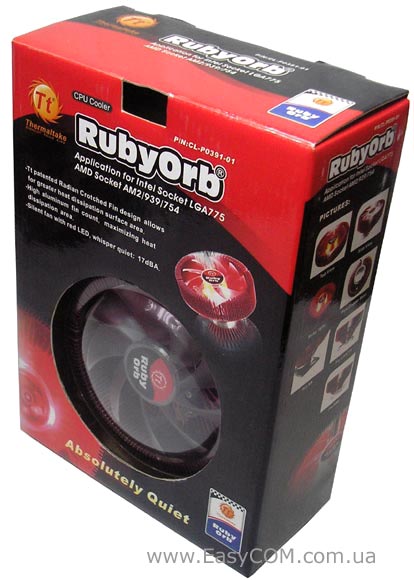

Кулер Thermaltake Ruby Orb, как и большинство продуктов компании Thermaltake поставляется в красивой и выделяющейся упаковке фирменного красно-черного цвета. Картонная коробка имеет большой круглый вырез на лицевой стороне, через который видно всю верхнюю сторону кулера, запечатанного в прозрачный пластиковый чехол. С боковых сторон на картонной коробке приведена спецификация и несколько фото этого кулера с разных планов, по которым легко можно получить представление о конструкции и внешнем виде Ruby Orb.

Thermaltake Ruby Orb

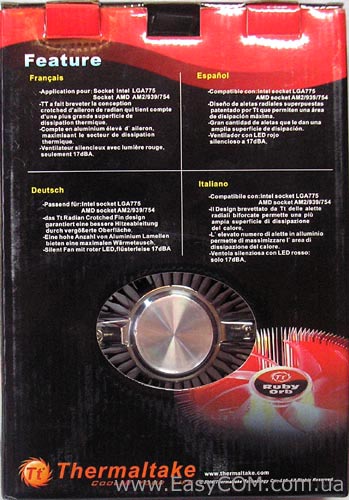

На обратной стороне коробки, также сделан овальный вырез, чтобы покупатели могли обратить внимание на очень качественно обработанное основание кулера Thermaltake.

Thermaltake Ruby Orb

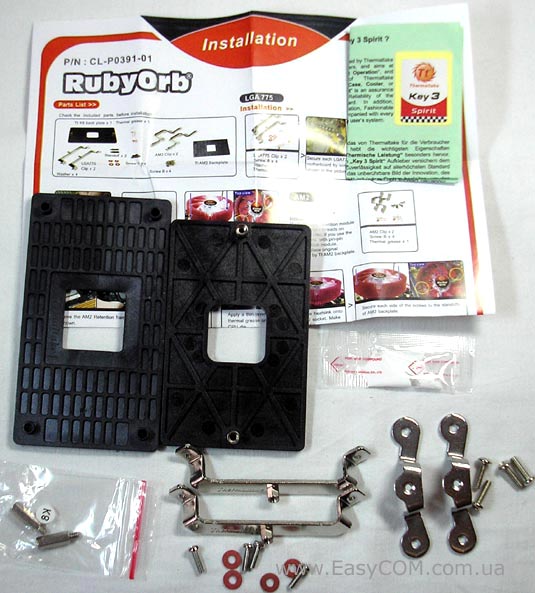

В комплект к кулеру Thermaltake Ruby Orb прилагается:

  • небольшая инструкция по установке;
  • backtape для платформ с процессорным разъемом AM2;
  • backtape для платформ AMD K8;
  • две металлические рамки с четырьмя винтами и прокладками для установки кулера на LGA 775;
  • две металлические рамки с четырьмя винтами для установки кулера на AM2;
  • две металлические подставки для установки на AMD K8;
  • пакетик с термопастой.

Thermaltake Ruby Orb

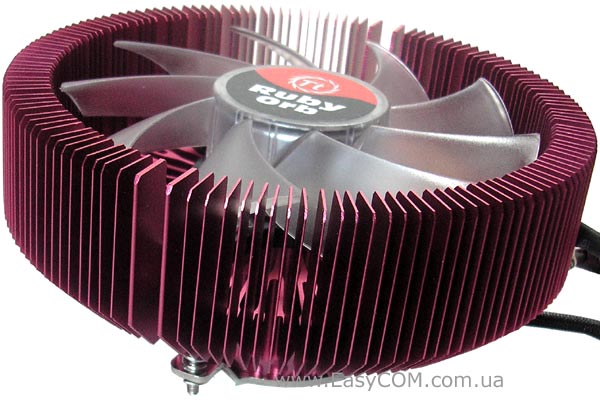

Кулер Thermaltake Ruby Orb имеет радиальную конструкцию радиатора, при которой его алюминиевые ребра веерообразно расходятся от основания. Большая 120 мм крыльчатка вентилятора размещается по центру конструкции и полностью вписываясь в габариты радиатора.

Thermaltake Ruby Orb

Для придания моддинговости кулеру Ruby Orb, его алюминиевые ребра были окрашены в рубиновый цвет. Совершенно ясно, что кулер Thermaltake Ruby Orb воспринимался бы совсем обыденно, если бы радиатор имел простой белый алюминиевый цвет, а такая окраска явно выделяет кулер.

Thermaltake Ruby Orb

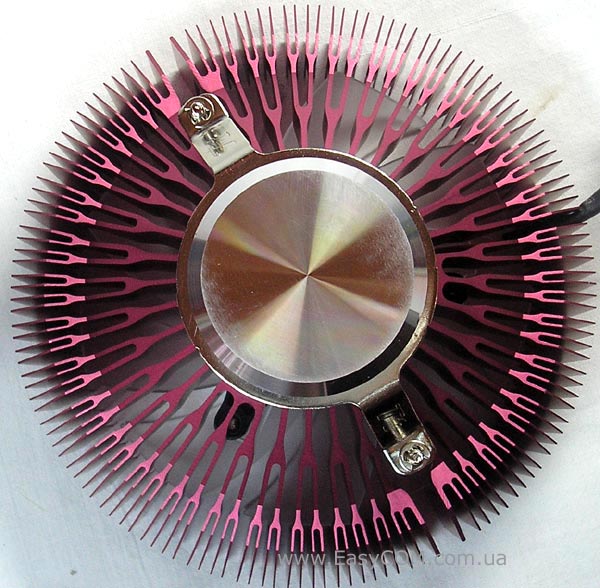

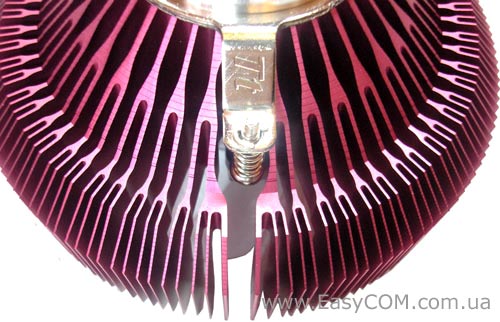

Как уже отмечалось, при разработке конструкции кулера Thermaltake Ruby Orb производитель использовал свой опробованный прием ветвления ребер, за счет которого получается увеличить площадь рассеивания радиатора. Ребро, отходящее от основания, раздваивается дважды, и в результате общее число ребер в крайней части достигает 140.

Thermaltake Ruby Orb

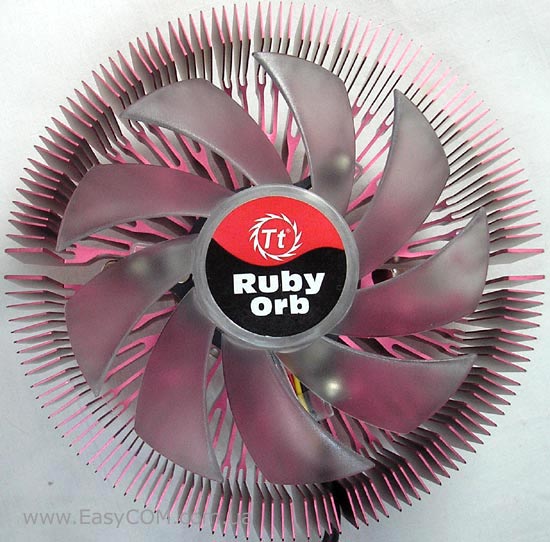

Радиатор кулера обдувается 120 мм вентилятором, крыльчатка которого имеет девять лопастей и сделана из прозрачного пластика. По-центру вентилятора встроены светодиоды, которые подсвечивают вентилятор красным цветом. На крыльчатку сверху наклеена красно-черная эмблема компании. Максимальная скорость вращения вентилятора составляет 1700±10% об/мин и по спецификации на этой скорости он создает достаточно большой поток воздуха 77,85 CFM при относительно низком уровне шума в 17 дБ.

Thermaltake Ruby Orb

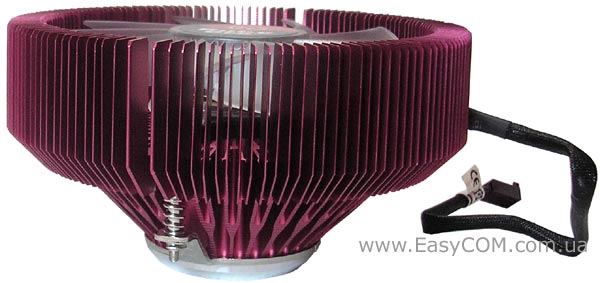

Вентилятор имеет 3-контактный разъем питания, что говорит о том, что он не поддерживает PWM питание, но зато его провода предусмотрительно спрятаны в защитный чехол. Если сравнивать конструкцию Thermaltake Ruby Orb с кулерами на тепловых трубках, у которых вентиляторы нагнетают поток воздуха вниз, имеются в виду модели подобные Thermaltake BigTyp 120 VX или ASUS Triton 75, то можно отметить, что вентилятор на Ruby Orb расположен заметно ниже. Если на кулере Ruby Orb вентилятор предположительно находится на расстоянии 50 мм от основания, то на приведенных для сравнения моделях это расстояние будет составлять 90-100 мм, что фактически в два раза больше. Отсюда можно сделать заключение, что при использовании кулера Thermaltake Ruby Orb стабилизатор питания находящийся возле процессорного разъема будет получать более качественное охлаждение. Хотя, безусловно, есть и другие модели кулеров на тепловых трубках, которые составляют большую конкуренцию в этом направлении. Например, новая систем охлаждения компании Thermaltake модель Max Orb, которая тоже, надеемся, попадет на тестирование. На ней вентилятор расположен уже немного ниже приблизительно на расстоянии 70 мм, и кроме того установленная модель имеет чуть более высокую скорость вращения и соответственно создает больший воздушный поток.

Thermaltake Ruby Orb

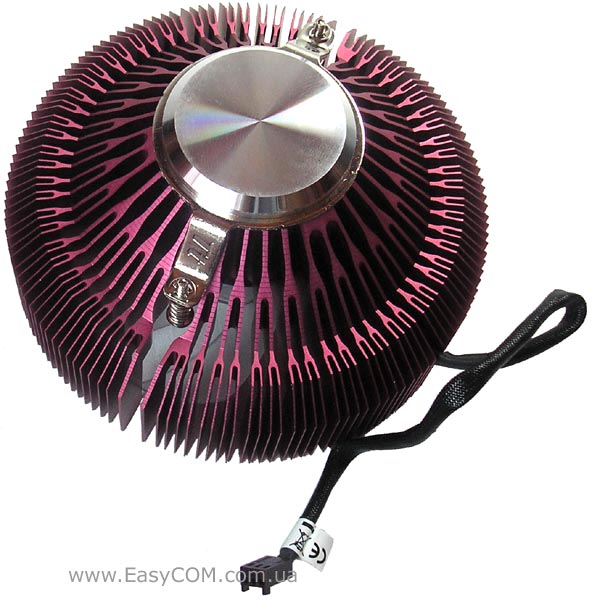

Между ребрами радиатора в центральной части кулера Thermaltake Ruby Orb оказываются достаточно большие зазоры, при этом сами ребра не кажутся очень толстыми. Основание кулера имеет форму круга, к нему присоединен основной крепежный элемент кулера, в виде двух винтов и металлической клипсы, с помощью которой радиатор прижимается к основанию. Вес радиатора составляет 545 г., и если учитывать не очень большую его высоту, то в принципе, кулер с таким весом можно было бы крепить при помощи обычного крепления, которое используется для «боксовых» систем охлаждения. Но низкая и достаточно широкая форма радиатора, в некоторых случаях делает невозможным использования обычных средств крепления. Поэтому кулер удерживается за счет винтов на металлической рамке, а в месте над винтами радиатор имеет вырезы, в которые можно легко продеть отвертку.

Thermaltake Ruby Orb

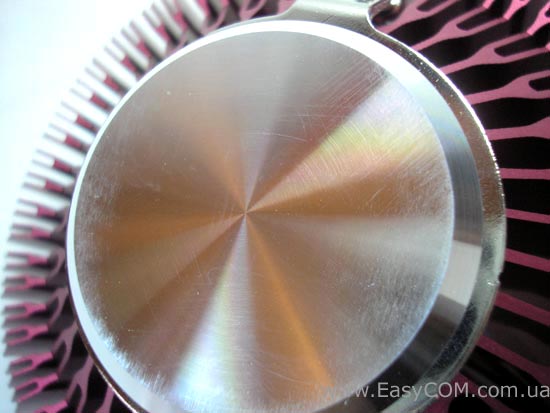

Основание кулера Thermaltake Ruby Orb достаточно качественно обработано.

Thermaltake Ruby Orb

Thermaltake Ruby Orb

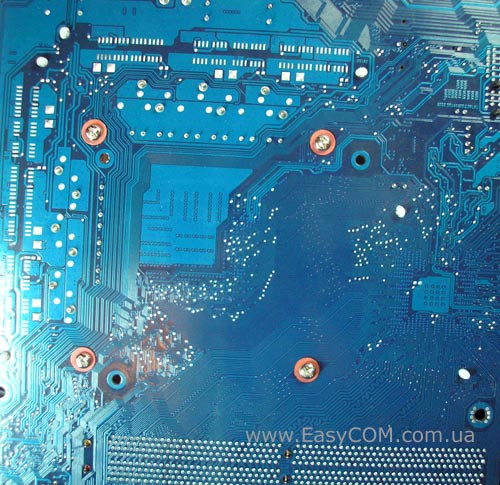

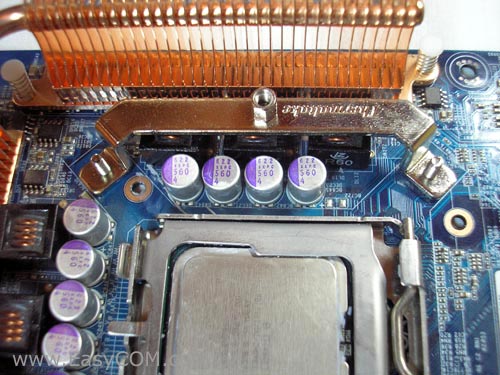

К материнским платам с процессорным разъемом LGA 775 кулер Thermaltake Ruby Orb крепится без дополнительной backtape. Металлические рамки держаться только за счет винтов, под которые с обратной стороны материнской платы предполагается подложить диэлектрические прокладки. К сожалению, прокладок в комплекте было всего четыре, поэтому перестраховаться и подложить их между металлической рамкой и материнской платой, на которой в этом месте под лаком проходят «дорожки», возможности не будет.

Thermaltake Ruby Orb

На платформах с процессорным разъемом AM2 подобные металлические рамки крепятся уже при помощи backtape. Процесс установки рамок крепления требует снятия материнской платы, что занимает некоторое время. А уже собственно кулер установить на материнской плате достаточно просто, так как радиатор не очень высокий и подпружиненные винты, которыми прижимается радиатор, прикручиваются довольно легко и быстро.

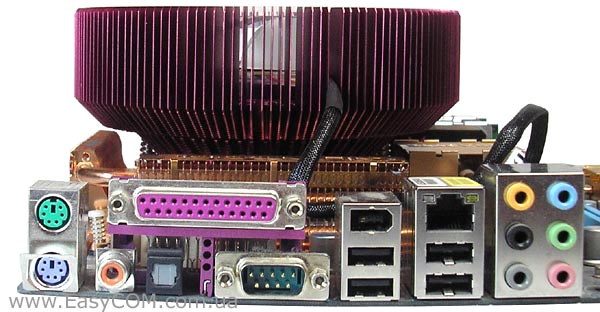

Форма и профиль кулера Ruby Orb рассчитаны таким образом, чтобы его можно было установить на материнские платы с большими системами охлаждения чипсетов и стабилизатора питания процессора. Поэтому он сделан достаточно узким в нижней части.

Во время тестирования мы обнаружили небольшой недостаток у кулера Thermaltake Ruby Orb - незакрепленный изогнутый кабель питания, стремясь выпрямиться, может подняться, как видно на фото, и случайно попасть в область вращения крыльчатки вентилятора.

Thermaltake Ruby Orb

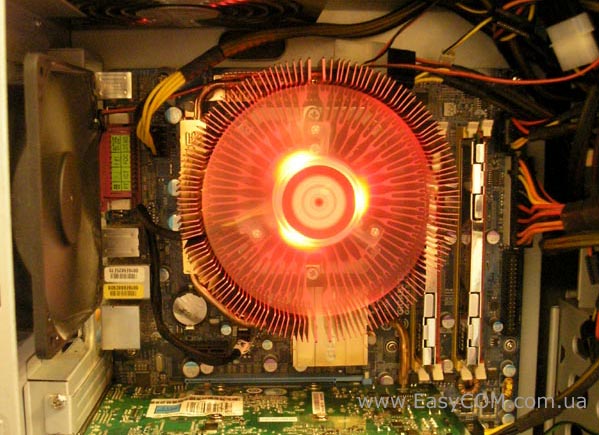

Как видно на фото, широкий кулер накрывает достаточно большую область вокруг процессорного разъема, и поэтому достаточно мощный его 120 мм вентилятор будет обеспечивать хороший уровень вентилирования системы охлаждения материнской платы, которая установлена на северном мосте и стабилизаторе питания, а также частично сможет обдувать и модули памяти.

Что касается внешнего вида, то вы сами видите, что кулер Thermaltake Ruby Orb не только во время работы набирает привлекательности. Подсветка на вентиляторе умеренная, поэтому просто придает прозрачной крыльчатке красный оттенок, достаточно удачно гармонирующий с рубиновым цветом радиатора.

Тестирование

Тестовая конфигурация платформы с процессором AMD и Intel, была собрана из следующих компонентов:

На платформе AMD:

Материнская плата

ASUS M2N-SLI Deluxe на nForce 570SLI (AM2, DDR2, ATX)

Процессор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2, @2600МГц

Оперативная память

2x DDR2-800 1024 Mб PQI PC6400

Видеокарта

Gigabyte GV-NX76G256D GeForce 7600GS 256 Mб DDR2 PCI-E

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптический привод

ASUS DVD-E616P1

Блок питания

Fortron ATX400-PNF, 400 Вт, 120 мм малошумный вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

На платформе Intel:

Материнская плата

Gigabyte GA-965P-DS4 (Intel P965 Express)

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб) @2,8 ГГц

Оперативная память

2 х DDR2-800 1024 Мб Apacer PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

Мы протестировали кулер в трех режимах работы процессора, с разной скоростью вращения вентилятора:

  • Idle. Режим простоя, при котором загрузка процессора минимальна. В данном режиме компьютер работает, когда пользователь работает в офисных приложениях или занимается просмотром интернет страничек.
  • Normal. Загрузка процессора находится на уровне 60%, как при выполнении несложных задач или задач непредназначенных для многопоточного исполнения. Данный режим работы мы получили при перекодировании несжатых wav в mp3 с помощью кодека LAME, работающего в однопоточном режиме.
  • Burn. Режим максимальной загрузки процессора, характерный для многих ресурсоемких задач и современных игр, был смоделирован стресс-тестом процессора программы EVEREST.

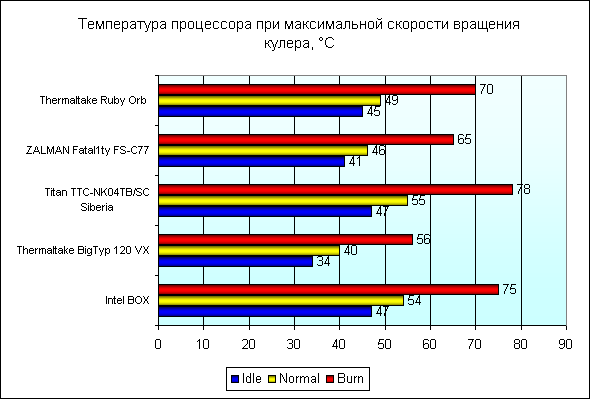

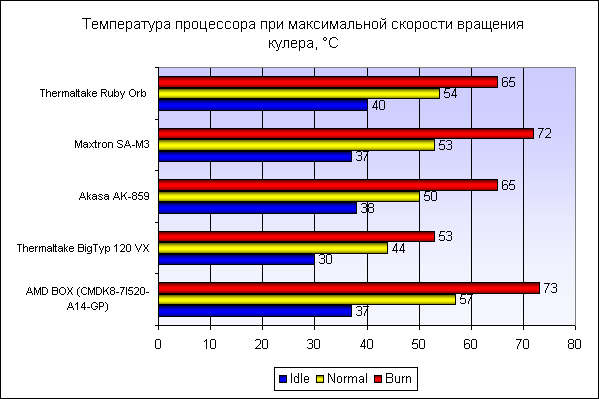

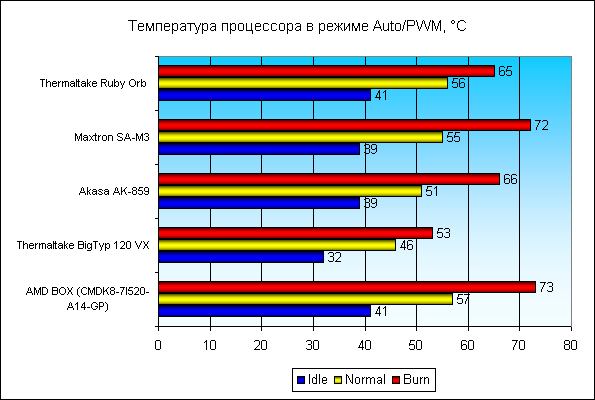

Кулер Thermaltake Ruby Orb демонстрирует лучшую эффективность, чем боксовые системы охлаждения, но эта разница оказывается не сильно большой. Если сравнивать полученные показатели эффективности Ruby Orb с показателями большинства кулеров на тепловых трубках, то этот кулер будет заметно отставать. В этом ракурсе Ruby Orb явно смотрится хуже. По уровню шума кулер Ruby Orb можно отнести к категории средне шумных, так как на больших и средних оборотах он создает некоторый звуковой фон, а уже на низких кулер становится очень тихим.

Выводы.

Кулер Thermaltake Ruby Orb оказался очень красивым моддинговым решением с не очень высокой эффективностью охлаждения, но, все же, большей, чем у боксовых систем охлаждения. По эффективности охлаждения процессора он явно не может конкурировать с кулерами на тепловых трубках, но даже при этом он обладает некоторыми преимуществами. С точки зрения практической ценности обращает на себя внимание конструкция кулера, при которой большой 120 мм вентилятор расположен не далеко от поверхности материнской платы, и за счет этого будет эффективно охлаждаться стабилизатор питания процессора и в некоторой степени модули памяти. А этот факт очень важен для повышения надежности игрового или производительного компьютера, процессор которого обычно оказывается под нагрузкой длительный период времени. Что касается показателей уровня шума кулера Thermaltake Ruby Orb, то ничего выдающегося мы не обнаружили: на максимальных оборотах он издает вполне обычный средний фон.

К достоинствам можно отнести:

  • способность хорошо охлаждать элементы на материнской плате,
  • моддинговый внешний вид с подсветкой;
  • разумную стоимость,
  • надежное крепление;
  • универсальное крепление.

К недостаткам отнесем:

  • не очень высокая эффективность, по сравнению с моделями на тепловых трубках;
  • процесс установки кулера требует снятия материнской платы.

Автор: Дмитрий Масюк

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленное для тестирования оборудование.
