Обзор и тестирование процессорного кулера TITAN Cool Idol

В начале 2000-х годов компания TITAN (www.titan-cd.com) была хорошо известна в Украине любому продвинутому пользователю, не говоря уже об оверклокерах. Так сложилось исторически, что именно она одной из первых представила на просторах нашей необъятной родины высокопроизводительные и оригинальные системы охлаждения. В то время тепловыделение компонентов ПК не было столь большим, как сейчас, и многие производители не уделяли направлению охлаждения должного внимания. Поэтому когда начали появляться монструозные на то время кулера от TITAN, они сразу же привлекли к себе массу внимания. Однако сегодня ситуация немного изменилась. С приходом на рынок новых, очень сильных игроков, с появлением действительно суперкулеров, позиции продукции TITAN несколько сдали назад. Но компания не сдается и старается продвигать на полки магазинов свои новые творения, созданные с учетом всех современных требований к эффективному и тихому охлаждению.

TITAN TTC-NK75TZ Cool Idol

Сегодня мы рассмотрим представителя обновленного ассортимента компании в лице процессорного кулера TITAN Cool Idol.

Поставка, комплектация и спецификация

TITAN TTC-NK75TZ Cool Idol

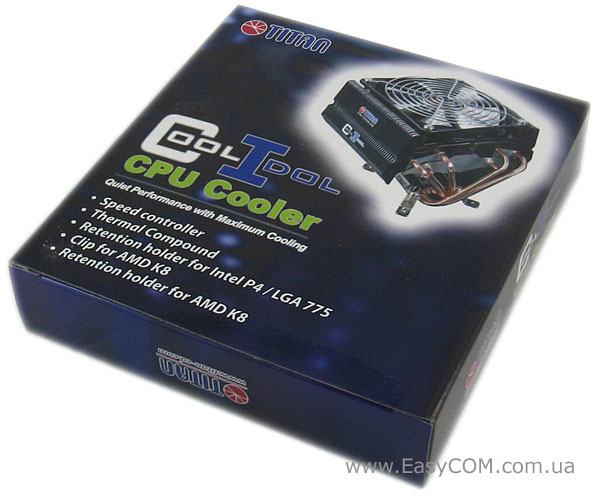

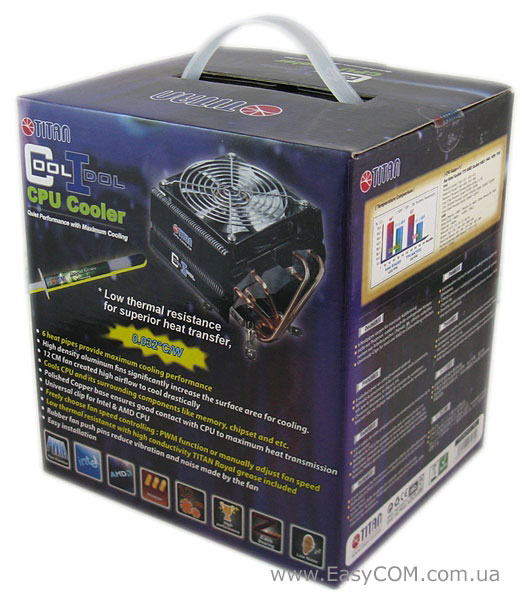

Поставляется «идол» в картонной коробке почти кубической формы. Сверху сделана пластиковая ручка для удобной переноски. На лицевой стороне коробки изображен сам кулер и шприц-тюбик с термопастой. Производитель рекламирует свою термопасту как имеющую низкое термальное сопротивление и указывает цифру в 0,032 0С/W. Если перевести это в привычную для нас теплопроводность, то получается около 30 Вт/м·К. Что ж, это очень высокий показатель, так как стандартная КПТ-8 имеет теплопроводность 1 Вт/м·К, а широко распространенные в розничной продаже термоинтерфейсы от именитых производителей редко превышают значение в 10 Вт/м·К.

Что же касается самого кулера, то производитель перечисляет следующие его достоинства:

  • шесть тепловых трубок;
  • алюминиевый радиатор высокой плотности и с большой площадью рассеивания;
  • 120 мм высокопроизводительный вентилятор;
  • полированное основание кулера;
  • универсальное крепление под платформы от Intel и AMD;
  • регулирование скорости вращения вентилятора ШИМ-методом;
  • термопаста с низким термическим сопротивлением;
  • резиновые демпферы;
  • легкий процесс установки.

Что ж, перечень достоинств, со слов производителя, достаточно большой. Мы же постараемся проверить каждое из них, поэтому продолжаем обзор.

Из информации на других сторонах коробки стоит выделить несколько моментов.

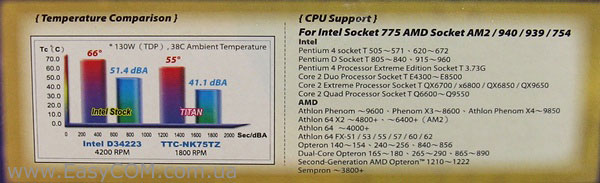

Табличка поддерживаемых процессоров и сравнение эффективности кулера с «боксовым» от Intel.

Табличка поддерживаемых процессоров составлена крайне странно и, можно сказать, безграмотно, но свою функцию выполняет – понятно о каких процессорных разъемах идет речь. График сравнения комментировать не будем – все и так понятно.

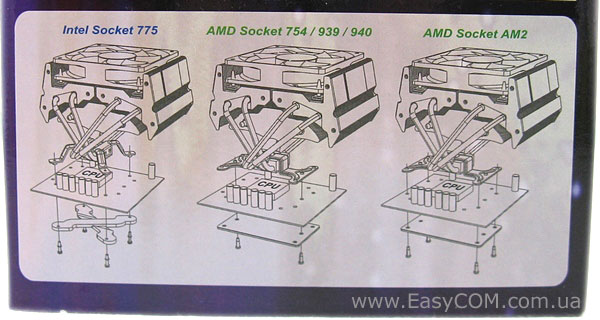

Также на коробке есть схема монтажа кулера на разные платформы. Изображено все предельно ясно.

TITAN TTC-NK75TZ Cool Idol

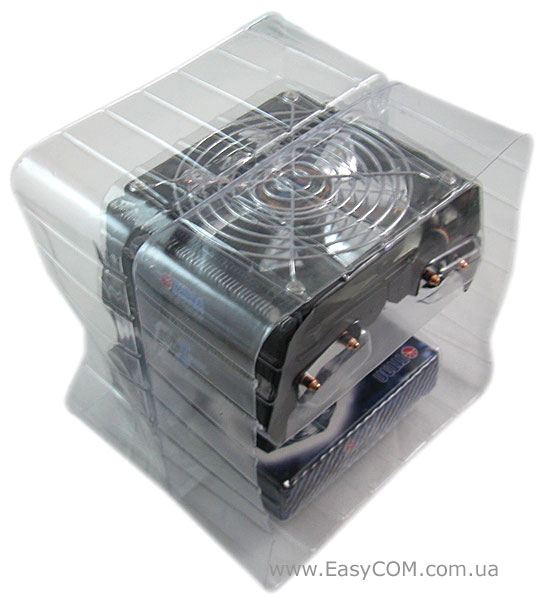

Теперь открываем коробку и достаем оттуда сам кулер, зажатый в пластиковую защитную упаковку…

TITAN TTC-NK75TZ Cool Idol

…и коробочку с дополнительными аксессуарами. Собственно их мы и рассмотрим как комплект поставки кулера.

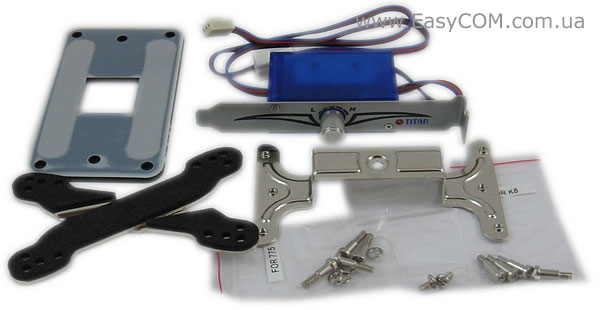

В комплекте с TITAN Cool Idol можно найти:

  • опорную пластину для платформы AMD;
  • опорную пластину для платформы Intel;
  • универсальную прижимную рамку;
  • набор винтов и шайб;
  • фирменную термопасту (на фото отсутствует);
  • выносной регулятор скорости вращения вентилятора.

К сожалению, к нам в лабораторию попал тестовый сэмпл, и, как это часто бывает в таких случаях, комплект поставки оказался не полным. Мы не обнаружили фирменную термопасту, которую производитель так рекламировал на лицевой стороне коробки, так что протестировать её эффективность мы не сможем. Собственно от обычного комплекта поставки набор с TITAN Cool Idol отличает лишь наличие регулятора скорости вращения вентилятора, так что давайте взглянём на него поближе.

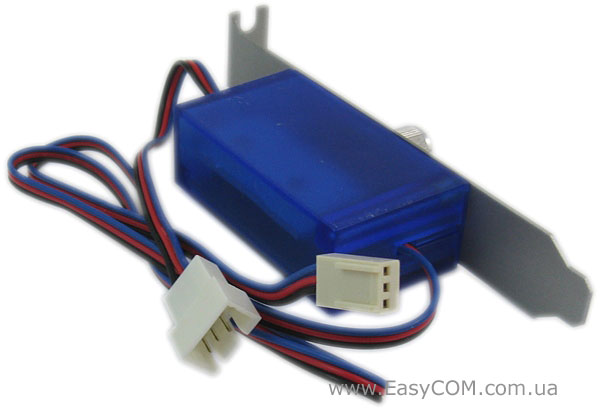

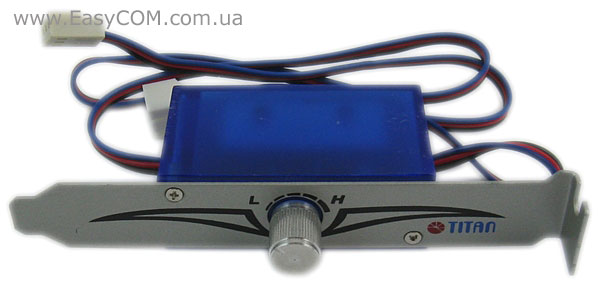

Он представляет собой небольшую синюю пластиковую коробочку, прикрепленную к заглушке на заднюю панель корпуса. Через нее наружу корпуса выведена ручка регулятора скорости вращения вентилятора. Последний подключается к регулятору через стандартный 3- контактный разъем. Для мониторинга состояния вентилятора средствами материнской платы предусмотрен второй 3-контактный разъем, подключаемый в разъем на материнской плате.

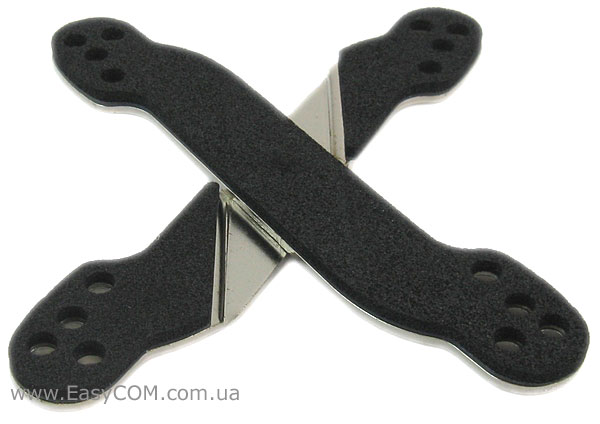

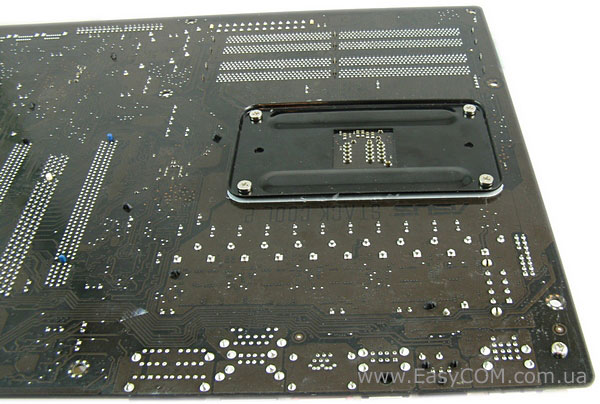

Опорная пластина для платформы Intel снабжена слоем мягкого изолятора, который защищает выступающие с обратной стороны элементы платы и предотвращает короткое замыкание.

TITAN TTC-NK75TZ Cool Idol

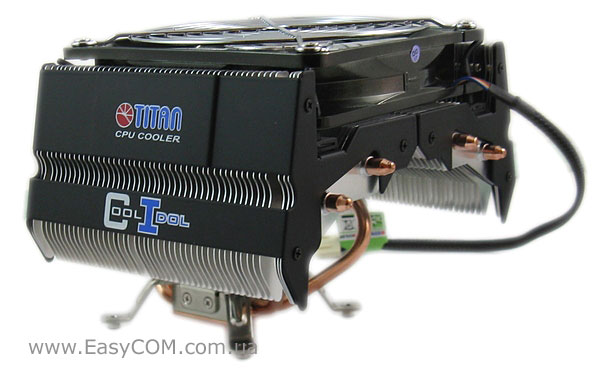

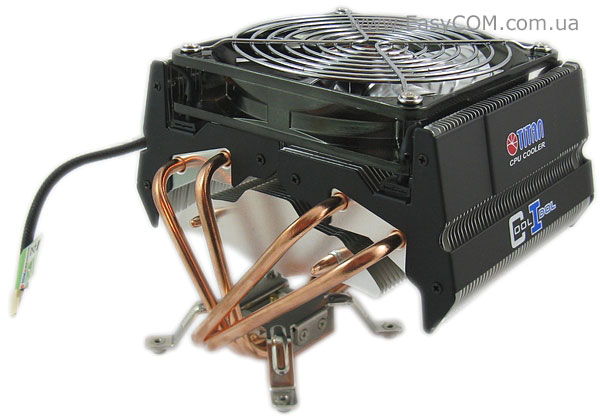

Ну а теперь изучим сам кулер, внешний вид которого просто впечатляет. Благодаря оригинальной форме, пластиковым кожухам и стильному сочетанию цветов он выглядит очень футуристично. Кроме отличного внешнего вида уже на данном фото видны оригинальные конструкторские решения, поэтому нам не терпится рассмотреть кулер подробней. Но сначала приведем его спецификацию:

Модель

TITAN Cool Idol (TTC-NK75TZ)

Совместимость с разъемами

AMD Socket AM2+/AM2/AM3/940/939/754/K8
Intel LGA 775

Габариты, мм

163х142,5х125

Габариты вентилятора, мм

120х120х25

Напряжение, В

12

Ток, А

0,32

Потребляемая мощность, Вт

3,84

Скорость вращения вентилятора, об/мин

800-2200 (±10%)

Воздушный поток, CFM

33,2-78,41

Статическое давление, мм. вод. ст.

0,5-2,8

Уровень шума, дБА

17,2-39

Направление вращения вентилятора

По часовой стрелке

Разъем питания вентилятора

4-контактный

Тип подшипника

Качения

Гарантированный срок службы, ч

60 000

Сайт производителя

http://www.titan-cd.com/

Из спецификации видно, что вентилятор в данной модели построен на основе подшипника качения высокого качества, с гарантированным сроком работы в 60 тысяч часов. Также он имеет возможность плавного регулирования скорости вращения методом ШИМ в диапазоне 800-2200 об/мин. Благодаря этому кулер может работать как в тихом режиме (17,2 дБА), так и не очень (39 дБА).

TITAN TTC-NK75TZ Cool Idol

TITAN TTC-NK75TZ Cool Idol

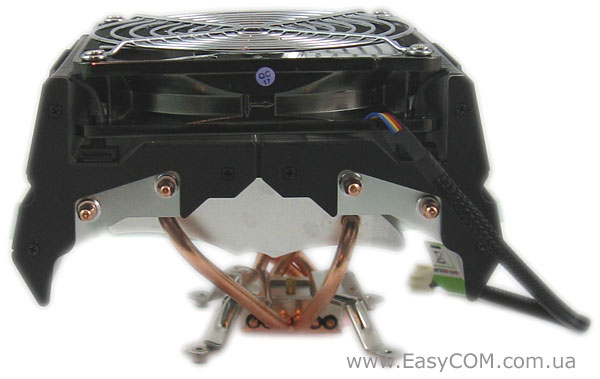

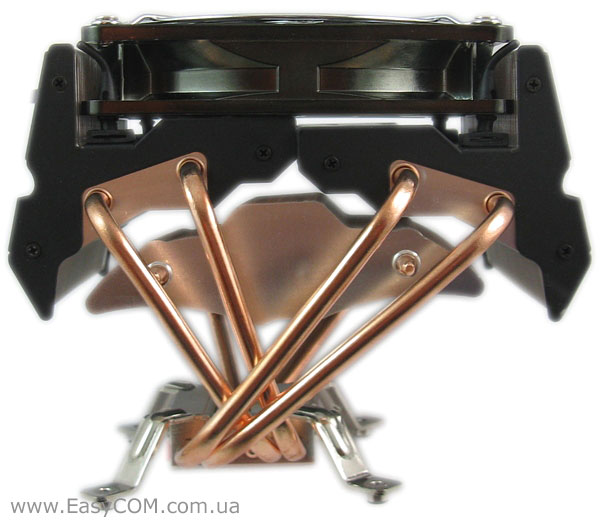

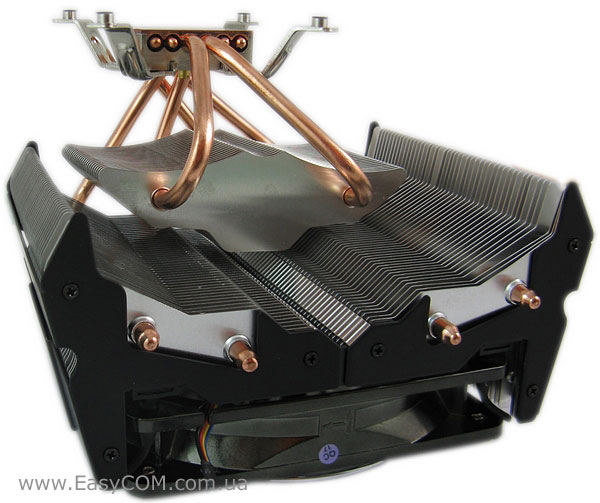

Радиатор выполнен, так сказать, по Х-образной схеме, хотя это утверждение и не совсем правильное. TITAN Cool Idol состоит из трех независимых радиаторов, каждый из которых соединен с основанием двумя 6-мм тепловыми трубками. Радиаторы не соединяются между собой, а как бы подвешены на трубках и единственным ребром жесткости выступает установленный вентилятор, поэтому будьте аккуратны при обращении с кулером и не подвергайте его механическим нагрузкам.

TITAN TTC-NK75TZ Cool Idol

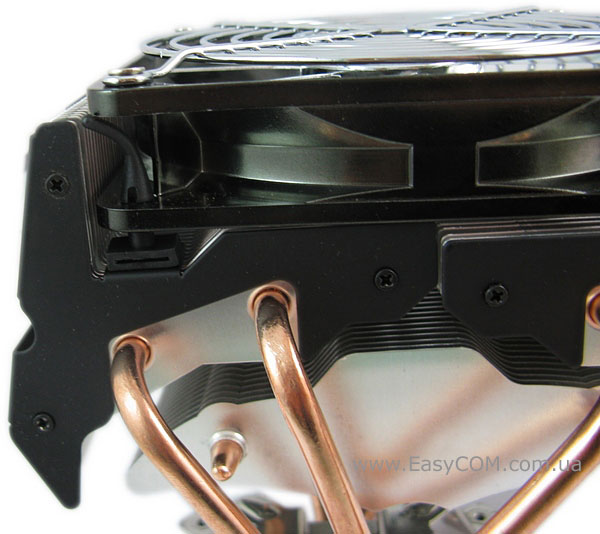

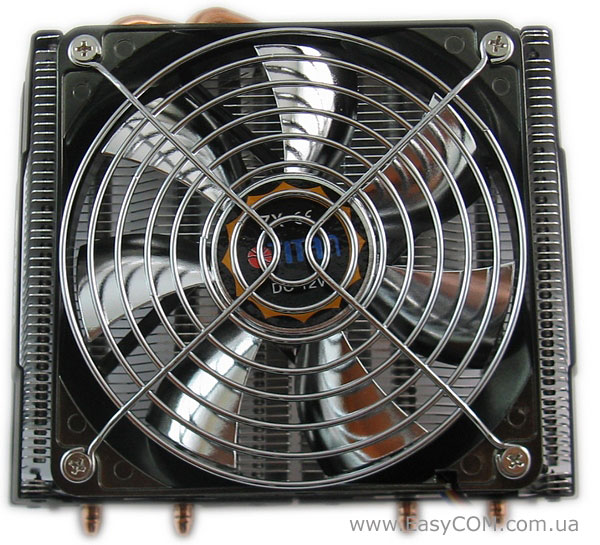

Вентилятор накрывает собою почти всю поверхность радиатора, а сверху он накрыт хромированной защитной решеткой. Основные параметры вентилятора мы уже описали, поэтому останавливаться на нем не будем.

Отметим лишь то, что вентилятор крепится на резиновых демпферах, которые уменьшают вибрацию конструкции и, как следствие, издаваемый шум.

TITAN TTC-NK75TZ Cool Idol

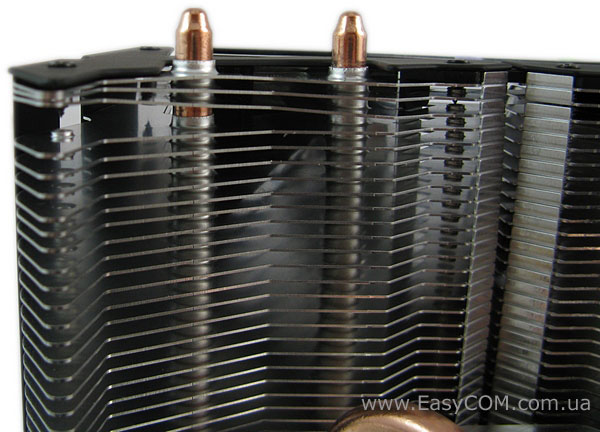

Алюминиевые ребра, нанизанные на тепловые трубки, имеют фигурную форму, которая призвана улучшить воздушную циркуляцию внутри кулера и обеспечить меньший уровень шума от прохождения воздуха. По бокам кулера установлены пластиковые кожухи – они помогают направить вниз воздушный поток, создаваемый вентилятором.

Ребра имеют толщину 0,5 мм и нанизаны с интервалом 2 мм. Как показывает практика, радиаторы с такими параметрами имеют оптимальное соотношение габаритов и продуваемости. Но, к сожалению, ребра просто наштампованы на тепловые трубки – ни пайки ни термоклея производитель не использует для улучшения теплообмена.

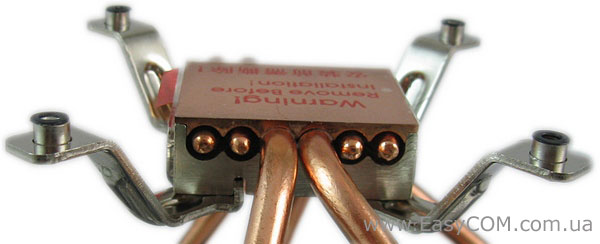

С другими концами тепловых трубок дела обстоят получше. Они уложены в специальные желоба в основании и закреплены с помощью припоя.

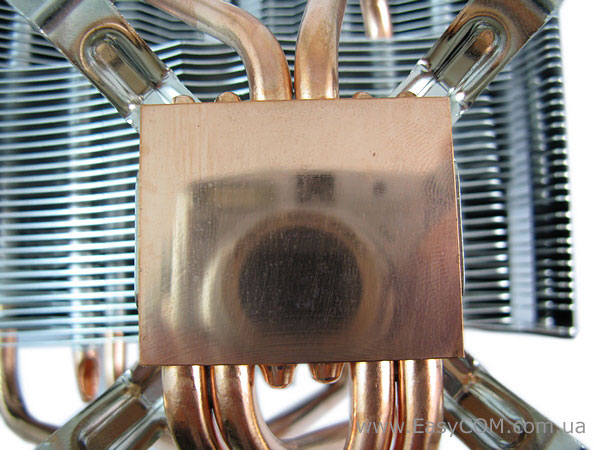

Кстати и о самом основании. Его размер составляет 40х33 мм и выполнено оно в виде монолитной медной пластины. Качество обработки удовлетворительное – присутствует обещанная производителем полировка, но выполненная не на высшем уровне.

Итак, конструкцию кулера мы рассмотрели – переходим к его установке.

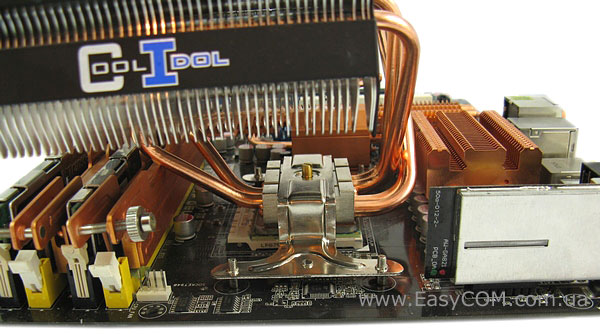

А установить кулер не так то и просто, как нам обещал производитель на лицевой стороне коробки. Дело в том, что при установке необходимо вкручивать винты со стороны опорной пластины, то есть с обратной стороны материнской платы. При этом очень неудобно держать материнскую плату над кулером и попадать в отверстия на креплении.

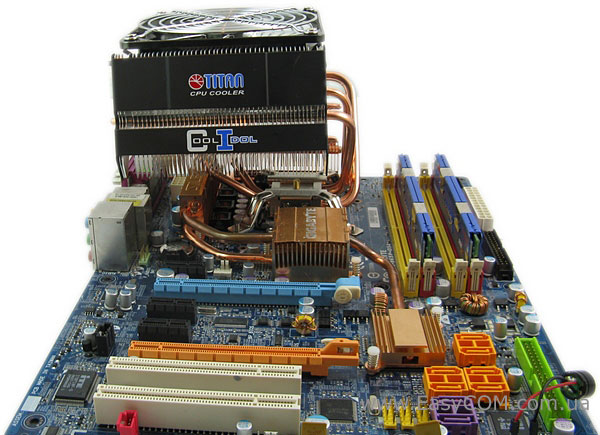

Дополнительно силу прижима можно регулировать центральным винтом, но доступ к нему не очень удобный. Кстати, кулер можно сориентировать в двух положениях. В первом случае, как видно на фото выше, он будет дополнительно охлаждать модули оперативной памяти.

TITAN TTC-NK75TZ Cool Idol

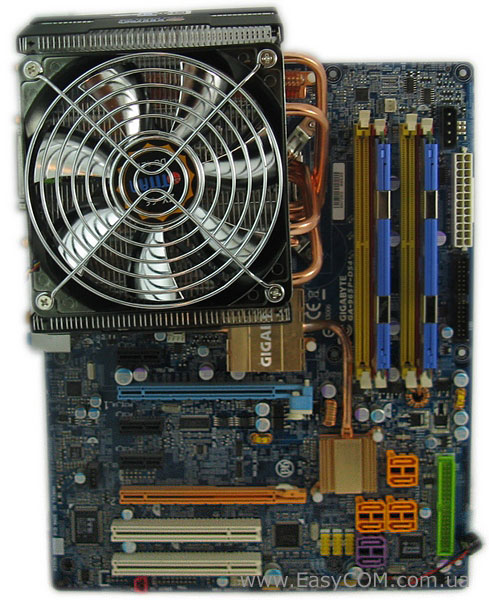

Но возможен и второй вариант, когда кулер «развернут назад». В таком положении он будет дополнительно охлаждать узел стабилизации питания процессора. Какое из положений использовать – выбор ваш.

TITAN TTC-NK75TZ Cool Idol
