Тестирование кулера для жесткого диска ZALMAN ZM-2HC2

23-09-2008

В этом обзоре мы предлагаем вам познакомиться с достаточно уникальным решением, которое предназначено для охлаждения жесткого диска – пассивным радиатором ZALMAN ZM-2HC2. Практически все HDD-кулера подразумевают наличие вентилятора, за счет которого и происходит охлаждение жесткого диска. Корейская же компания ZALMAN решила отойти от этого принципа, а что из этого получилось, смотрите ниже.

ZALMAN ZM-2HC2

Спецификация кулера ZALMAN ZM-2HC2:



ZALMAN ZM-2HC2

Размеры, мм

143,5 х 146,5 х 36,5

Вес, г

270

Совместимость

5,25" отсек

Материал

Алюминий, медь

Площадь рассеивания тепла, см2

415

Дополнительно в комплекте

  • Четыре винта типа A
  • Четыре винта типа B
  • Четыре амортизатора
  • Заземляющий провод
  • Стикер для маркировки места, где необходимо проделать отверстия на корпусе
  • Руководство пользователя

Сайт производителя

http://www.zalmanrus.ru/

ZALMAN ZM-2HC2

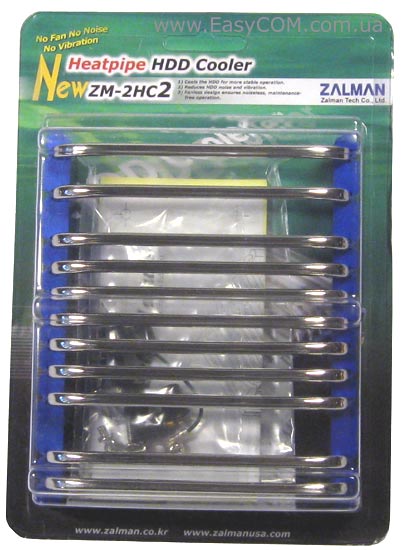

Упаковка у кулера ZALMAN ZM-2HC2 выполнена из прозрачного пластика, приклеенного к картонному листу. Через упаковку хорошо виден весь кулер и даже его комплектация.

ZALMAN ZM-2HC2

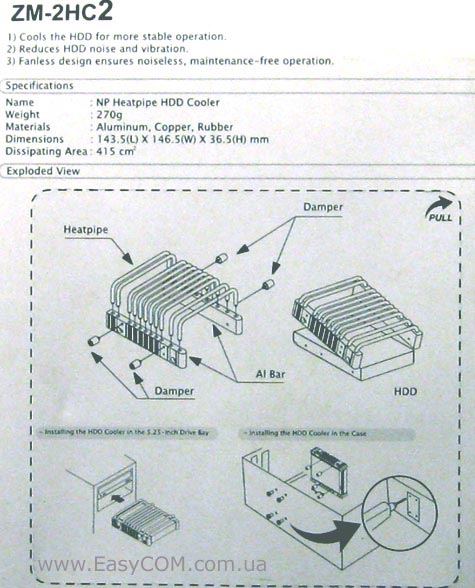

С обратной стороны упаковки приведена инструкция по установке кулера ZALMAN ZM-2HC2, а также его спецификация.

ZALMAN ZM-2HC2

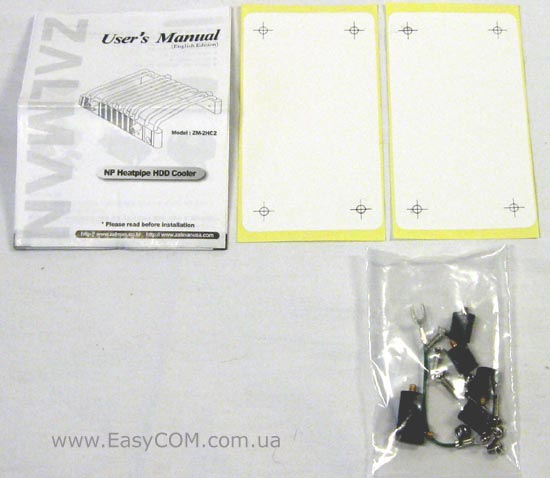

В комплекте с ZALMAN ZM-2HC2 прилагаются:

  • Четыре винта типа A;
  • Четыре винта типа B;
  • Четыре амортизатора;
  • Заземляющий провод;
  • Два разметочных стикера для маркировки места, где необходимо проделать отверстия на корпусе;
  • Руководство пользователя.

ZALMAN ZM-2HC2

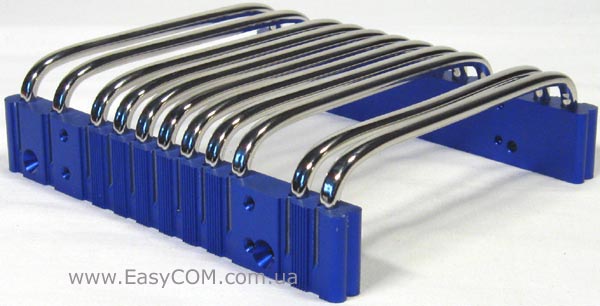

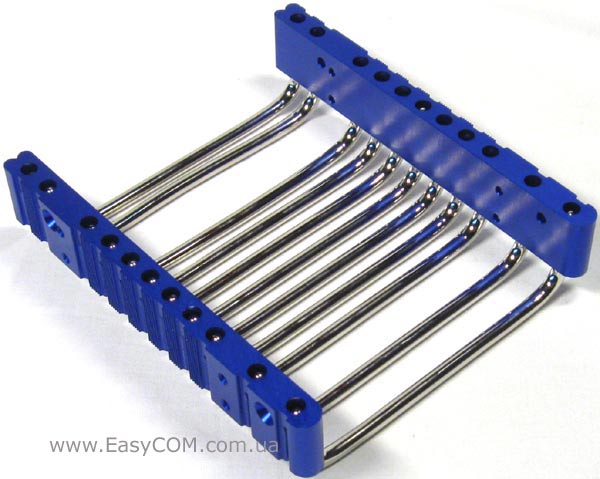

Радиатор ZALMAN ZM-2HC2 состоит из двух алюминиевых «колодок», которые соединены с помощью одиннадцати медных тепловых трубок. В спецификации отмечается, что площадь рассеивания кулера составляет целых 415 см2.

ZALMAN ZM-2HC2

Как известно, пассивные системы охлаждения имеют два неоспоримых преимущества над активными. Первым является полное отсутствие рабочего шума, а второе – пассивные системы гораздо меньше подвержены засорению, и потому требуют к себе меньшего внимания. Но вот стоимость их не является положительной стороной, порой она в разы может превосходить стоимость простых вентиляторных кулеров. В случае с ZALMAN ZM-2HC2 все вышеприведенные утверждения в полной мере соответствует действительности. Единственное, что при этом всем остается не определенным, так это уровень эффективности пассивного кулера.

ZALMAN ZM-2HC2

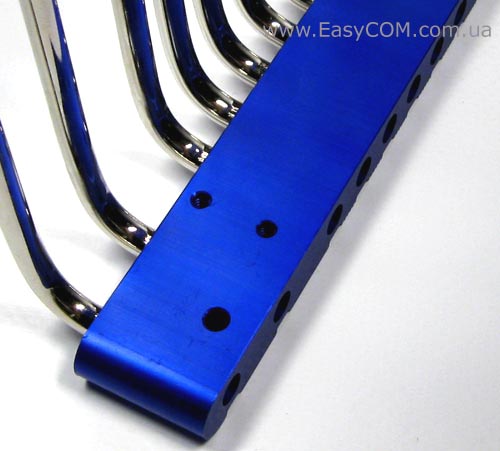

Алюминиевые колодки кулера ZALMAN ZM-2HC2 окрашены в броский синий цвет. Для лучшего контакта внутренняя сторона выполнена ровной.

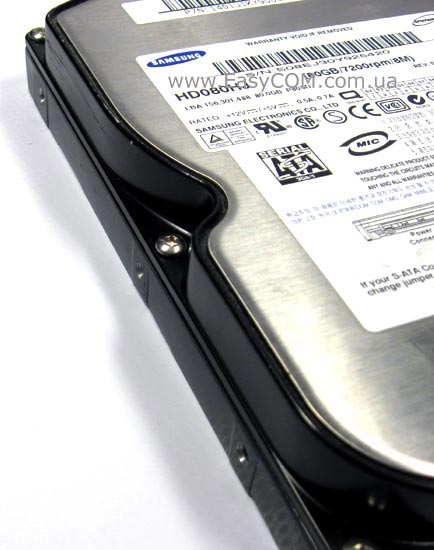

Но, забегая вперед, скажем, что «камень преткновения» был зарыт с другой стороны. Сами жесткие диски не рассчитаны на использование такого вида систем охлаждения, поэтому части боковых сторон возле отверстий для винтов слегка выступают. Таким образом, между кулером и накопителем неизбежно будет образовываться зазор, который способен очень сильно уменьшить эффективность системы охлаждения. Как средство борьбы с таким недостатком, можно предложить при установке накопителя в эту систему охлаждения подложить в места контакта термопрокладки, или хотя бы нанести слой густой термопасты. К сожалению, термопрокладок и лишней термопасты у нас не нашлось, потому наше тестирование ZALMAN ZM-2HC2 мы проводили лишь в стандартном режиме, как того требует инструкция.

ZALMAN ZM-2HC2

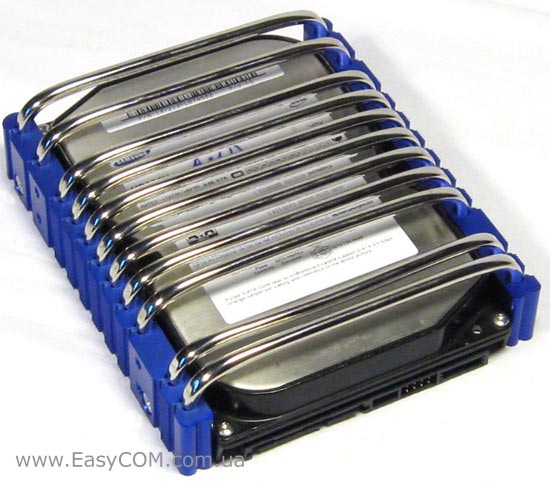

Длинна кулера ZALMAN ZM-2HC2 приблизительно равна величине жесткого диска.

Для установки жесткого диска в корпус предусмотрены специальные резиновые «амортизаторы», которые, по определению, предназначены для поглощения вибрации и сопровождающего ее шума. Антивибрационное крепление состоит из двух несоприкасающихся металлических частей запаянных в резину. Так как крепление не имеет электрической проводимости, то для обеспечения заземления предусмотрен небольшой провод.

ZALMAN ZM-2HC2

ZALMAN ZM-2HC2

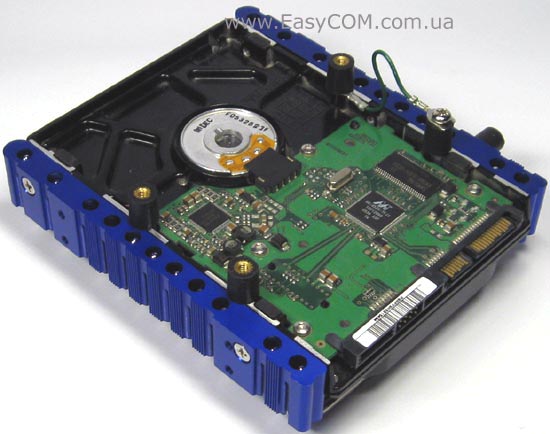

В зависимости от способа крепления жесткого диска в корпусе меняется вид укладки заземляющего провода.

А самих вариантов установки кулера ZALMAN ZM-2HC2 в корпусе два. Первый, самый простой, предполагает установку жесткого диска в отсек 5,25", а для второго потребуется достать еще и дрель, чтобы просверлить отверстия в корпусе.

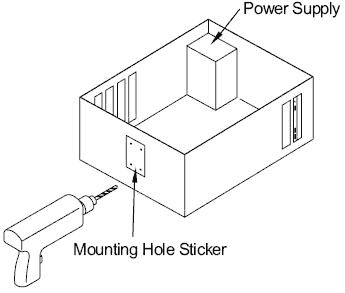

Для того, чтобы точно определить место расположения отверстий используется специальный стикер с разметкой, который идет в комплекте.

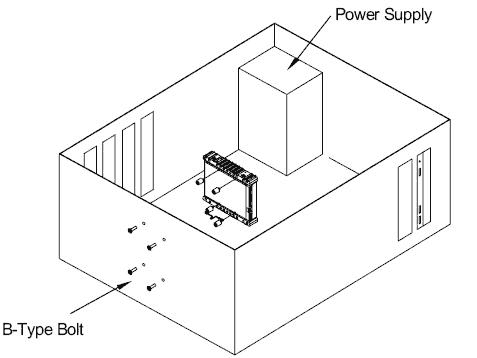

Второй, более сложный, вариант установки кулера больше применим в тех случаях, когда нет возможности установить жесткий диск в отсек 5,25". Поэтому ZALMAN ZM-2HC2 может пригодиться в тех системах, где уже закончились все стандартные места для установки жестких дисков.

Тестирование

Конфигурация тестового оборудования:

Процессор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная пам'ять

2 х DDR2-800 1024 Мб Apacer PC6400

Видеокарта

ASUS M2N-CM DVI (AM2, DDR2, ATX)

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Блок питания

Fortron ATX 400-PNF, 400 Вт, 120 мм вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Дополнительный 120 мм вентилятор

Coolink SWiF 1201 (1200 об/мин, 38 СFM)

При выборе корпуса и его оснащения для проведения сравнительного тестирования мы руководствовались тем, что условия охлаждение жесткого диска изначально должны быть немного ниже оптимальных, а также тем, что обязательным условием для работы компьютера есть наличие в корпусе хотя бы одного вытяжного вентилятора. В итоге мы взяли корпус COLORSit ATX-L8032, заклеили на нем вентиляционные решетки на передней и нижней части левой боковой панели, и установили в него один 92 мм вентилятор средней производительности. Жесткий диск с кулером ZALMAN ZM-2HC2 устанавливали, как и подобает, в нижний отсек 5,25". В остальных случаях накопитель устанавливался в «корзину» для жестких дисков.

Оппонентами пассивного кулера ZALMAN ZM-2HC2 стали: 120 мм вентилятор Coolink SWiF 1201, установленный на передней панели, и активный HDD-кулер VIZO Orbiter. Заметим, что результаты тестирования четырех активных кулеров, которые мы проводили ранее, не выявили сильной разницы в производительности между попавшими к нам моделями, потому показатели VIZO Orbiter можно воспринимать как характерные большинству активных HDD-кулеров.

ZALMAN ZM-2HC2

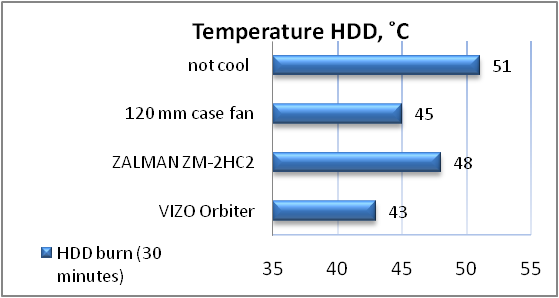

По графику видно, что кулер ZALMAN ZM-2HC2 действительно способен немного понизить рабочую температуру жесткого диска. Но если сравнивать его достижения с результатами тестирования активных систем или установкой 120 мм вентилятора на переднюю панель, то оказывается, что он обладает меньшей эффективностью. С другой стороны, не следует забывать о бесспорном преимуществе ZALMAN ZM-2HC2, он совершенно бесшумен.

Выводы

Пассивный кулер ZALMAN ZM-2HC2 в первую очередь должен заинтересовать пользователей, которые очень критично относятся к рабочему шуму компьютера. Этот кулер не только не создает шума, но еще и не передает вибрацию на корпус, благодаря антивибрационному креплению.

Идея создания пассивного кулера для накопителя интересна сама по себе. Очень жаль, но небольшие конструктивные особенности корпусов жестких дисков не позволяют проявить ZALMAN ZM-2HC2 себя в полной мере. Хотя, при желании добиться лучших показателей эффективности охлаждения, пользователь может попробовать немного доработать его. А в таком виде пассивный ZALMAN ZM-2HC2 все-таки проигрывает системам активного охлаждения.

Кроме того, не следует забывать, что ZALMAN ZM-2HC2 может служить еще и средством для установки жесткого диска в корпус, когда в нем все отсеки 3,5" уже заняты. Как раз в таких случаях, может не получиться организовать достаточный уровень охлаждения для винчестера и охлаждающие качества ZALMAN ZM-2HC2 придутся весьма кстати.

Достоинства:

  • антивибрационное крепление;
  • отсутствие шума;
  • позволяет установить жесткий диск в корпус при отсутствии свободных 3,5" отсеков.

Недостатки:

  • не достаточно высокая эффективность;
  • относительно высока стоимость.

Автор: Дмитрий Масюк

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленный для тестирования HDD-кулер.
