Обзор и тестирование монитора Philips 284E5QHAD
17-06-2015
Формат Full HD все еще востребован и активно используется производителями даже в новых моделях дисплеев. Объектом данного обзора будет как раз Full HD-монитор Philips 284E5QHAD/01 с диагональю 28 дюймов. На первый взгляд, такое сочетание этих параметров может показаться недостаточным для вывода детализированного и качественного изображения, но именно комбинация сравнительно недорогой Full HD-панели и широкой диагонали может стать основной приманкой для потенциальных покупателей.
Построена модель Philips 284E5QHAD на основе AMVA-матрицы. В первую очередь она характеризуется очень высоким заявленным показателем статической контрастности (3000:1) и широкими углами обзора (176°). Дополнительно производитель интегрировал технологии динамического улучшения контраста, насыщенности и яркости изображения. Обладателей же мобильных устройств дисплей порадует поддержкой интерфейса MHL.
Спецификация:
Модель |
Philips 284E5QHAD/01 |
Тип матрицы |
AMVA |
Тип подсветки |
W-LED |
Диагональ экрана, дюймов / cм |
28 / 71,1 |
Видимая область экрана, мм |
619,8 x 348,6 |
Соотношение сторон |
16:9 |
Оптимальное разрешение и частота, Гц |
1920 x 1080 @ 60 |
Размер пикселя, мм |
0,32 x 0,32 |
Яркость, кд/м2 |
300 |
Контрастность (статическая / динамическая) |
3000:1 / 20 000 000:1 |
Время отклика матрицы (GtG), мс |
6,5 |
Количество отображаемых цветов, млн. |
16,7 |
Частота горизонтальной развертки, КГц |
30 − 83 |
Частота вертикальной развертки, Гц |
56 − 75 |
Углы обзора (горизонтальный / вертикальный) до контраста > 10:1, ° |
176 / 176 |
Видеоинтерфейсы |
1 x HDMI 1 x MHL-HDMI 1 x D-Sub |
Аудиоразъемы |
2 x 3,5-мм аудио |
USB 2.0 |
– |
USB 3.0 |
– |
Мощность встроенных динамиков, Вт |
7 x 2 |
Уровень энергопотребления, Вт |
23,18 |
Дополнительные возможности |
SmartImage Lite |
Возможность крепления на стене (VESA), мм |
Есть (100 х 100) |
Размеры (с подставкой), мм |
663 x 390 (485) x 54 (237) |
Вес (с подставкой), кг |
4,21 (4,73) |
Сайт производителя |
Упаковка и комплект поставки

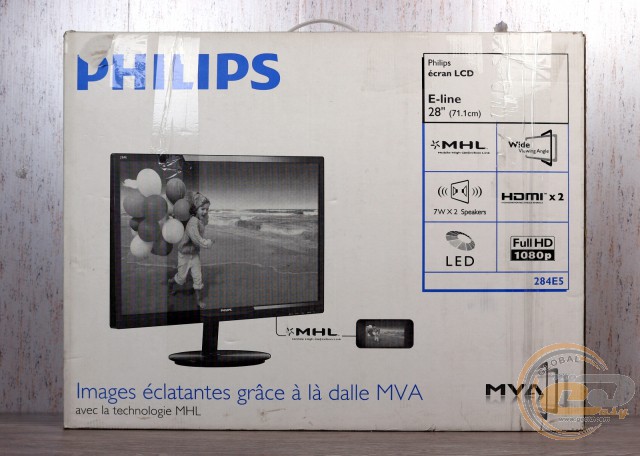

Philips 284E5QHAD поставляется в полуразобранном состоянии, упакованным в белую картонную коробку. Для удобства транспортировки предусмотрена пластиковая ручка наверху. Из полиграфии на коробке присутствует черно-белая фотография монитора и набор пиктограмм, отражающий основные достоинства продукта: поддержка интерфейса MHL, позволяющего воспроизводить мобильный контент на широком экране; широкие углы обзора; наличие двух встроенных динамиков; два порта HDMI; LED-подсветка; разрешение Full HD и MVA-матрица.

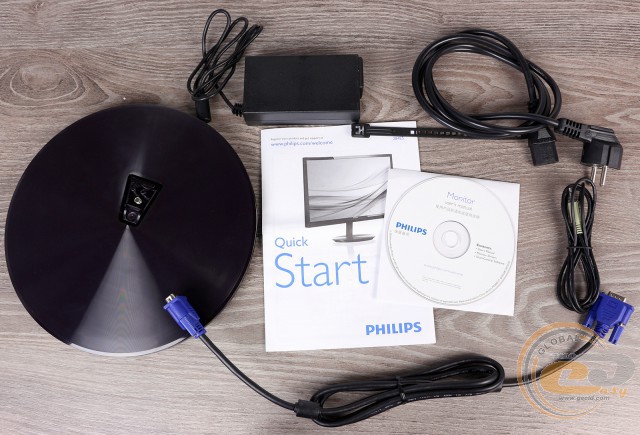

В комплекте поставки присутствуют следующие компоненты:
- внешний блок питания (19 В; 3,42 А);
- подставка в разобранном виде;
- D-Sub-кабель;
- аудиокабель 3,5-мм ↔ 3,5-мм;
- многоразовая пластиковая стяжка;
- краткое руководство по установке и настройке;
- диск с руководством по эксплуатации, драйверами и ПО.
Внешний вид и особенности эксплуатации

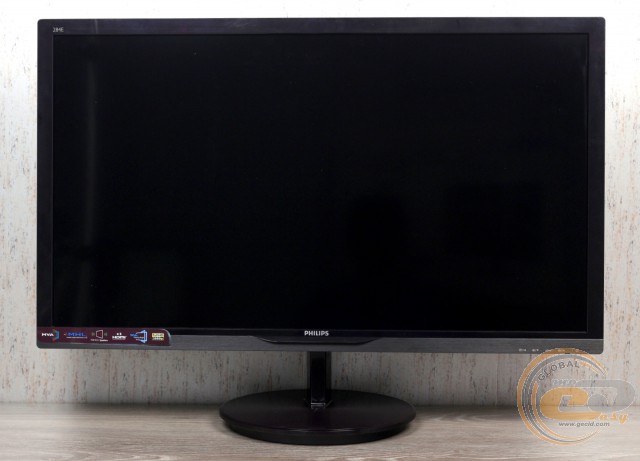

Philips 284E5QHAD в целом выглядит строго и сдержано, хотя он и располагает некоторыми дизайнерскими элементами.

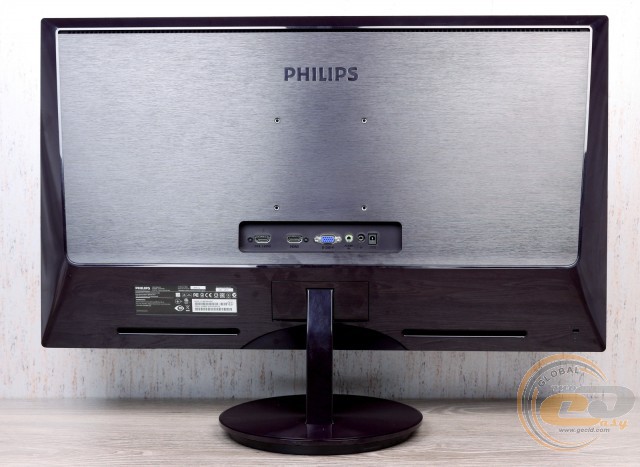

В корпусе монитора использовано два вида пластика: обычный глянцево-черный и шлифованный под металл матовый. Из первого изготовлена большая часть конструкции, а последний покрывает панель на задней стенке монитора и нижнюю часть передней панели.

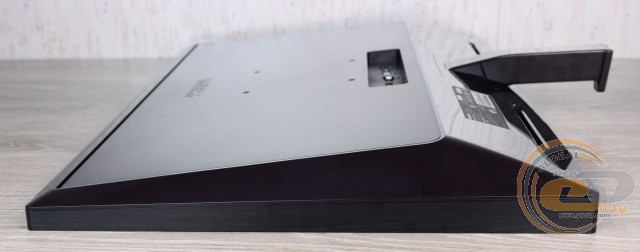

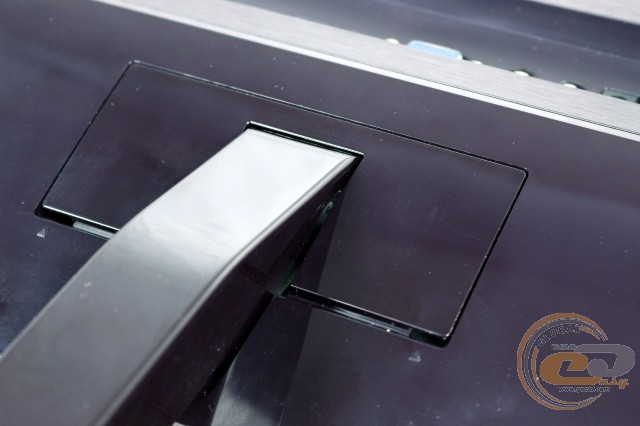

Колонна подставки крепится к корпусу уже на заводе. Крепление к стене производится с помощью открытых VESA-разъемов на задней панели. Для использования соответствующего кронштейна придется демонтировать ножку, сняв пластиковую крышку у ее основания и открутив четыре винта, которыми она присоединена к корпусу.
Круглая подставка в комплекте Philips 284E5QHAD выглядит довольно стильно и хорошо вписывается в общий дизайн изделия. Сверху она покрыта черным пластиком с круглой шлифовкой. Крепления для укладки кабелей не предусмотрено, так как предполагается, что для этих целей будет использована многоразовая стяжка из комплекта поставки.

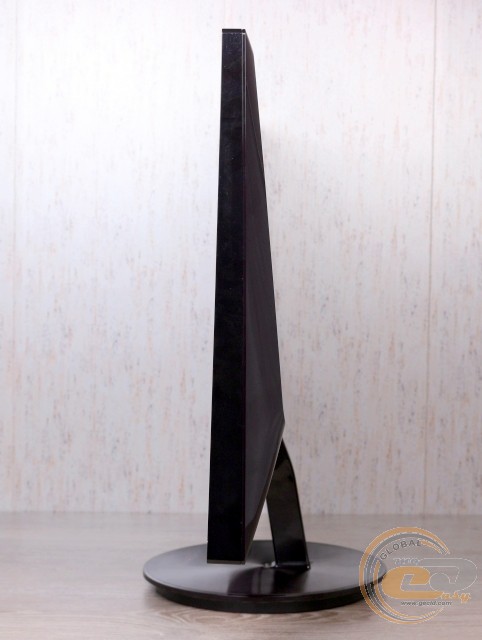

Общий дизайн изделия может показаться немного спорным: корпус довольно толстый, несмотря на внешний блок питания и светодиодную подсветку. Вдобавок он обладает треугольным профилем, расширяющимся к низу. Однако дизайн – это лишь субъективная оценка, которую каждый пользователь ставит сам. Нас же больше интересуют объективные показатели.
К компоновке деталей Philips 284E5QHAD придраться невозможно: обработка краев прекрасная; люфты отсутствуют; покраска равномерная. Скрипов при скручивании также замечено не было. Впрочем, этому самому скручиванию корпус практически не подвержен за счет своей массивности.

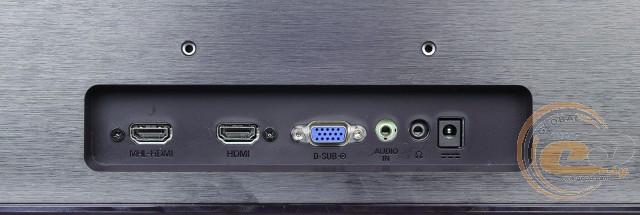

Интерфейсные разъемы находятся в нижней части матовой панели и ориентированы назад. Среди них имеются: MHL-HDMI, HDMI, D-Sub, 3,5-мм аудиовход от ПК и 3,5-мм разъем под наушники, а также разъем питания.
Еще ниже, по обе стороны ножки, расположены два отверстия динамиков. Их функционал схож с колонками начального уровня. Все частоты, кроме низких, четкие и детализированные. Басы представлены самыми зачатками оных. Громкость динамиков вполне достаточная для заполнением звуком небольшого пространства в повседневных сценариях. Вообще говоря, встроенные динамики монитора Philips 284E5QHAD произвели прекрасное впечатление и могут претендовать на звание лучших в своей категории, среди побывавших в нашей тестовой лаборатории.

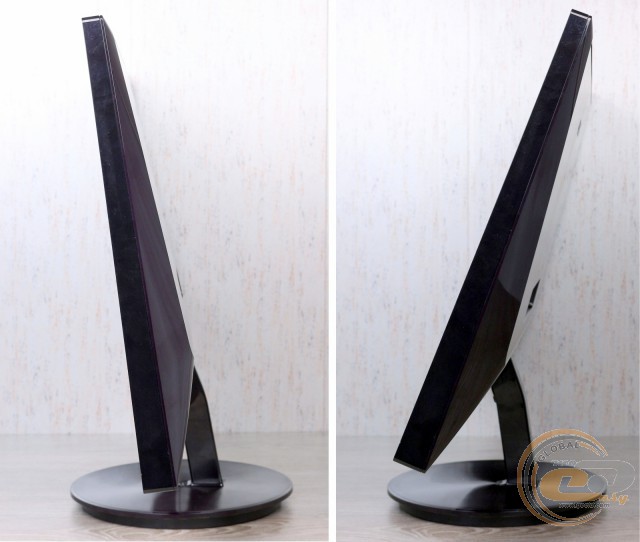

Эргономика подставки довольно ограничена: предусмотрен только наклон от -5° до +20°. Сменить высоту или повернуть экран не получится. Однако такое решение имеет и свои положительные стороны: практически идеальная центровка экрана и высокая устойчивость (монитор совершенно не реагирует на случайные прикосновения и стоит на столе как влитой).

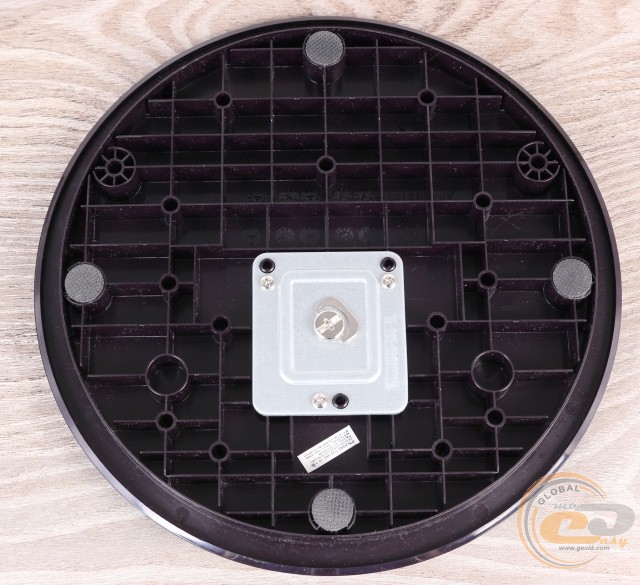

Основание ножки Philips 284E5QHAD выполнено из пластика, а в месте крепления усилено металлической пластиной. Для сцепления с поверхностью применяются четыре резиновые ножки. Их совместных усилий недостаточно для удержания монитора на месте, то есть при желании его можно свободно поворачивать, не поднимая с места.
Экранное меню и демонстрация работы фирменных технологий

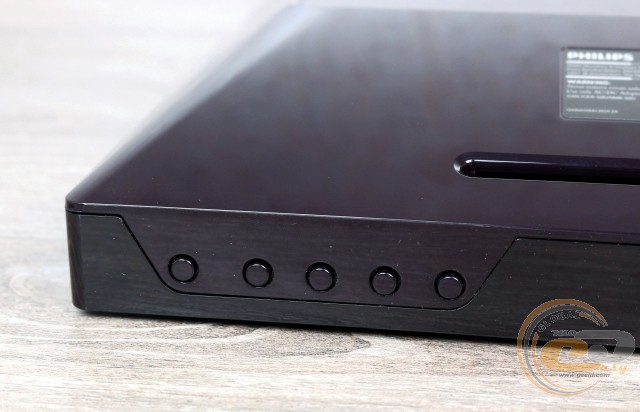

Управление дисплеем производится посредством пяти (вместе с кнопкой включения) механических кнопок.

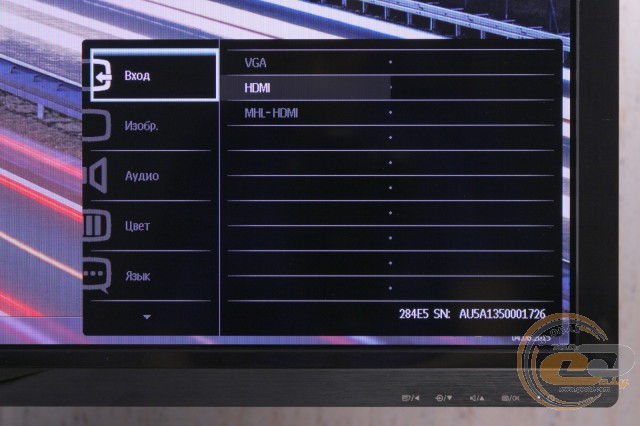

В первом разделе («Вход») доступен выбор между тремя источниками сигнала.

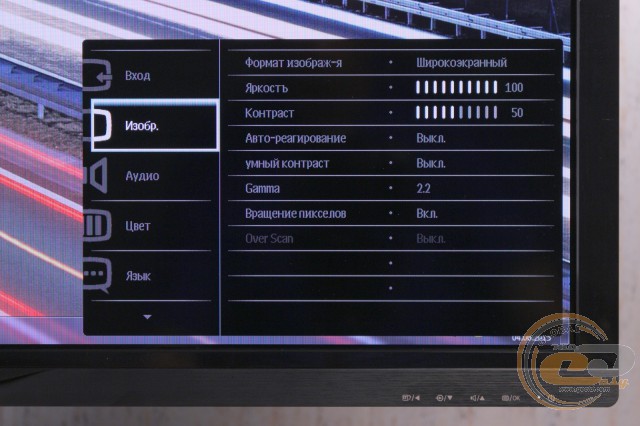

Второй – «Изображение» – отвечает за выбор формата изображения, регулировку яркости, контраста и гаммы, включение и отключение автореагирования, умного контраста и вращения пикселей.

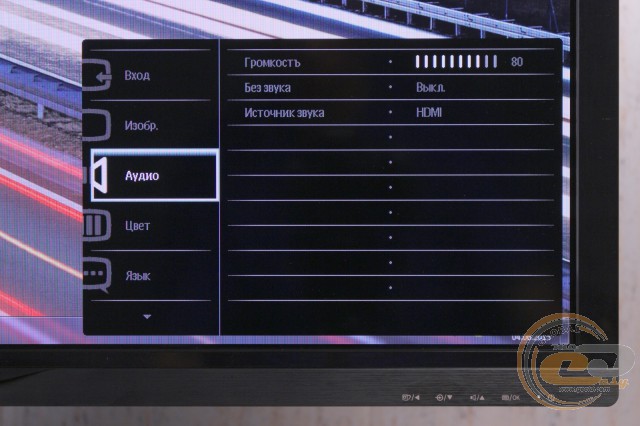

«Аудио» содержит настройки громкости, позволяет выбрать источник сигнала и отключить звук.

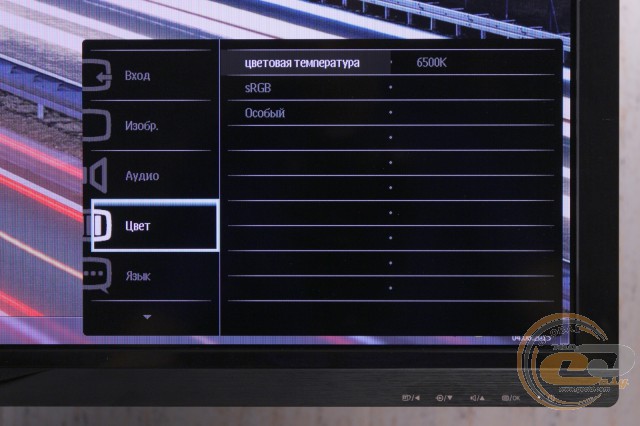

Раздел «Цвет» предоставляет на выбор один из предустановленных режимов цветовой температуры.

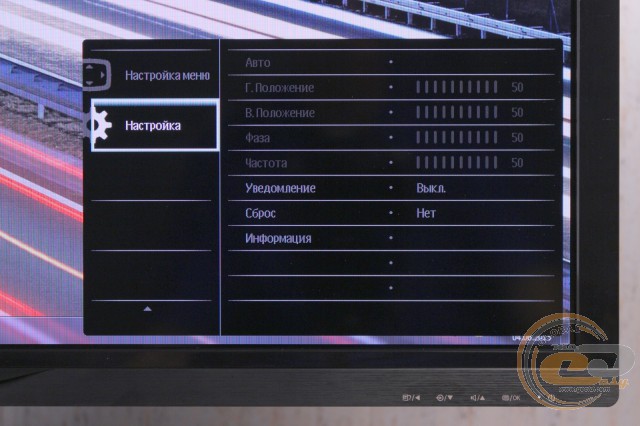

В последнем разделе («Настройка») можно отключить всплывающие уведомления о рабочем разрешении и сбросить все изменения в настройках. Также присутствуют опции конфигурации аналогового сигнала.
Тестирование

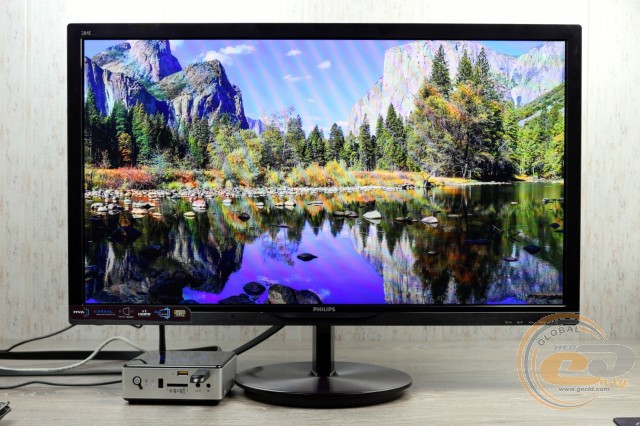

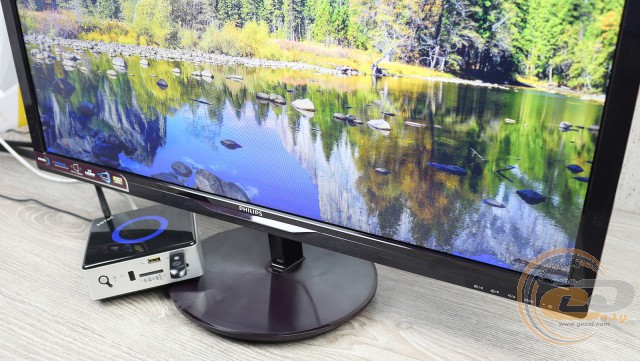

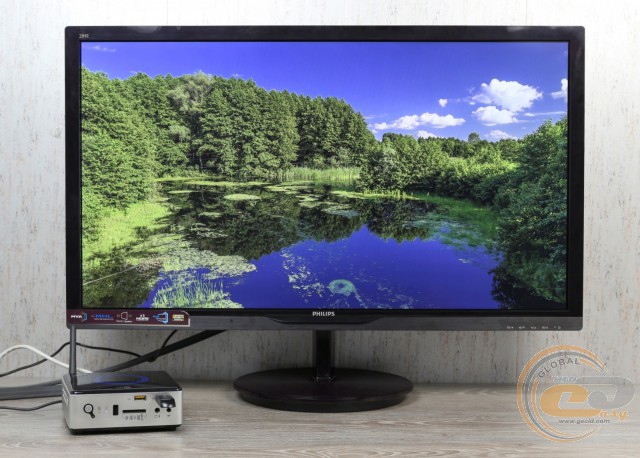

Аппаратной платформой во время тестирования модели Philips 284E5QHAD/01 выступал мини-компьютер ZOTAC ZBOX nano ID65 PLUS. Полное описание методики исследования характеристик монитора вы можете прочесть в соответствующем материале.
В модели Philips 284E5QHAD предустановлено три профиля: «Стандартный», «Игры» и «Интернет». Их основные характеристики, полученные во время тестирования, поданы в следующей таблице:
|
«Стандартный» |
«Интернет» |
«Игры» |
Яркость белого поля, кд/м2 |
213,3 |
196,7 |
227,9 |
Яркость черного поля, кд/м2 |
0,479 |
0,4426 |
0,5295 |
Коэффициент контрастности, х:1 |
445:1 |
444:1 |
430,1 |
Цветовая температура точки белого, К |
7287 |
7268 |
7315 |
Соответствие цветового пространства стандарту sRGB, % |
92,2 |
91,6 |
90,6 |
Соответствие цветового пространства стандарту Adobe RGB, % |
67,7 |
71,8 |
66,5 |
Среднее отклонение dE*94 (∆E) |
0,66 |
3,22 |
4,47 |
Максимальное отклонение dE*94 (∆E) |
3,6 |
11,44 |
8,76 |
Средняя гамма |
1,97 |
1,98 |
1,97 |
Энергопотребление монитора, Вт |
32 |
31 |
33 |
Согласно заявленным характеристикам, номинальная яркость монитора составляет 300 кд/м2, но на практике этот показатель достиг максимум 227,9 кд/м2 в профиле «Игры». Минимальный результат был получен при тестировании профиля «Интернет», что направлено на снижение нагрузки на глаза при чтении веб-страниц.
Показатели статической контрастности в процессе тестирования оказались довольно странными. При заявленных 3000:1, максимум оказался на 445:1. Установка точки белого тоже не слишком точная: во всех режимах она заметно выше эталонного значения 6500 K.

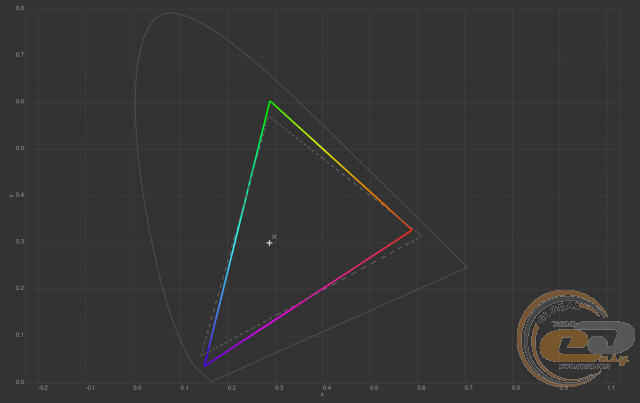

CIE-диаграмма профиля «Стандартный»
CIE-диаграмма профиля «Интернет»
CIE-диаграмма профиля «Игры»
С точки зрения соответствия стандарту sRGB, самым точным является режим «Стандартный», со значением 92,2%. Впрочем, у остальных профилей показатели лишь немногим ниже. Несмотря на достаточно неплохой процент охвата цветового пространства, диаграммы покрытия восторга не вызывают. Во всех режимах имеется заметный сдвиг всех вершин треугольника относительно эталонных точек. В результате имеем недостаток цветового диапазона на розовых, красных, голубых и синих оттенках, а также перенасыщение в области зеленых, оранжевых и желтых.

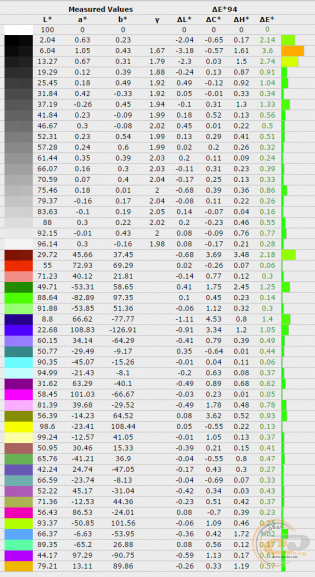

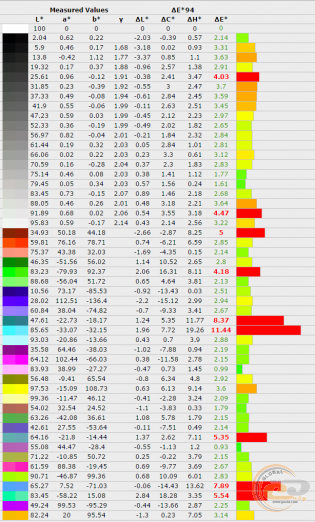

Диаграмма отклонения основных цветов и оттенков от эталонов в режиме «Стандартный»
Диаграмма отклонения основных цветов и оттенков от эталонов в режиме «Интернет»

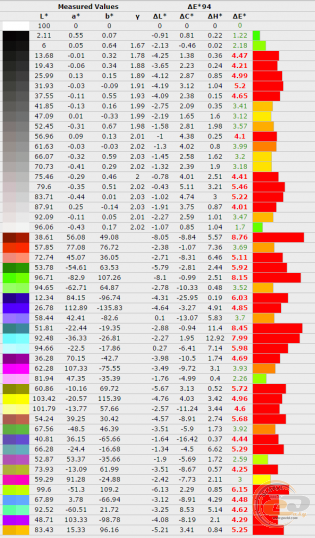

Диаграмма отклонения основных цветов и оттенков от эталонов в режиме «Игры»
Касательно точности цветопередачи достойно себя проявил только профиль «Стандартный». В остальных же заметны существенные отклонения от нормы.

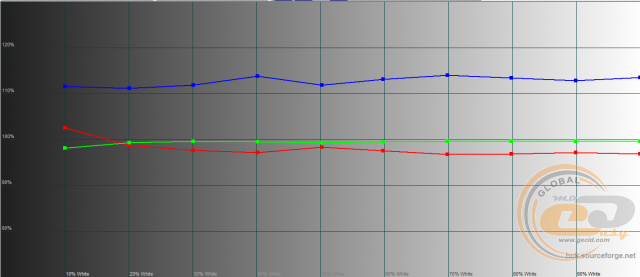

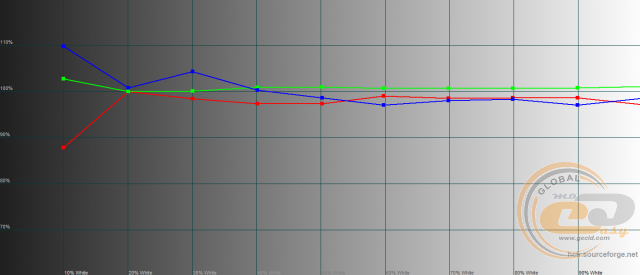

График уровней RGB профиля «Стандартный»

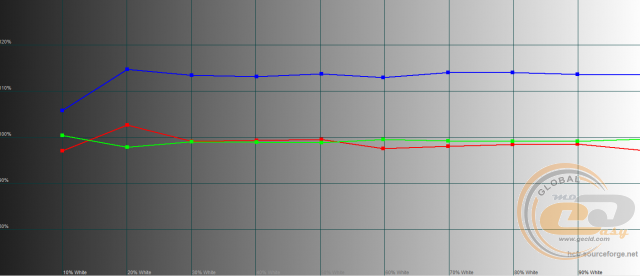

График уровней RGB профиля «Интернет»
График уровней RGB профиля «Игры»
В профилях «Стандартный» и «Интернет» красные и зеленые кривые лежат очень близко к эталонной линии 100%, но синяя заметно отклонена и немного выходит за допустимые пределы в 10%. Допустимое расположение уровней наблюдается в профиле «Игры», где синяя и красная составляющая находятся на границах нормы, а зеленая лежит вблизи эталонной линии. В целом наблюдаемые отклонения сложно назвать критичными, поэтому к видимым искажениям цветопередачи они не приведут.

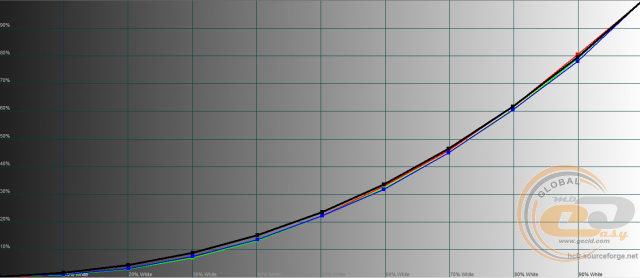

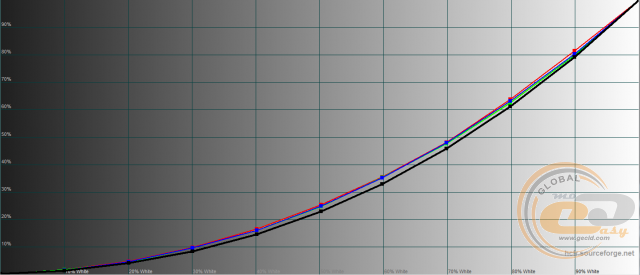

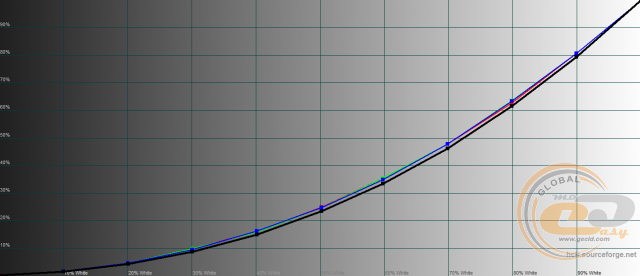

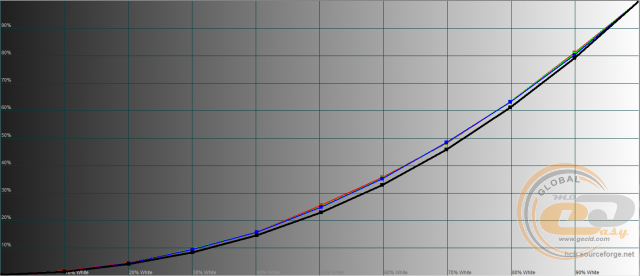

График гамма-кривых в профиле «Стандартный»
График гамма-кривых в профиле «Интернет»
График гамма-кривых в профиле «Игры»
Во всех случаях среднее значение гамма-кривых немного занижено (1,97 или 1,98 вместо эталонных 2,2). Ближе всех к эталону оказался профиль «Игры», но и остальные режимы показали очень неплохие результаты в плане настройки гаммы.
Стабильность контрастности и диапазон изменения яркости
На наш взгляд, из всех описанных профилей самым оптимальным является «Стандартный». Именно на его основе было решено проверить дополнительные возможности монитора Philips 284E5QHAD.

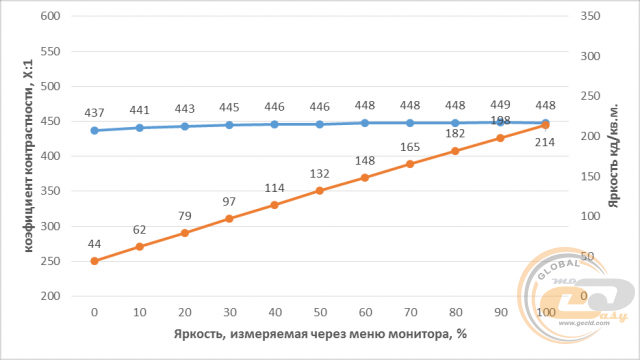

Диапазон яркости составил от 44 до 214 кд/м2. Значение верхней границы яркости ниже заявленных 300 кд/м2, впрочем, даже оно неплохо подойдет для работы в ярко освещенной комнате. Нижний показатель будет комфортен при работе в темное время суток.
Коэффициент статической контрастности проявил высокую стабильность, держась в пределах от 437:1 до 449:1, однако это значительно ниже заявленных производителем 3000:1.
Калибровка монитора
CIE-диаграмма откалиброванного профиля
Диаграмма отклонения основных цветов и оттенков от эталонов в откалиброванном профиле

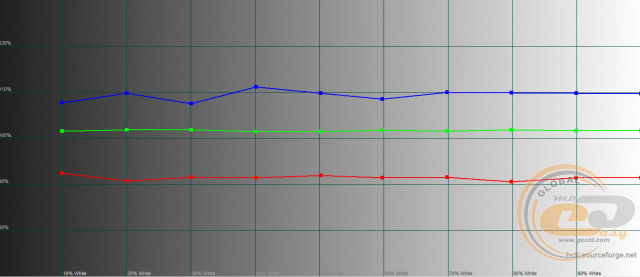

График уровней RGB откалиброванного профиля
График гамма-кривых откалиброванного профиля
Файл с параметрами калибровки доступен по этой ссылке. Полученные результаты после аппаратной калибровки сведены в таблицу. Также в нее для сравнения мы добавили характеристики наилучшего, на наш взгляд, предустановленного профиля «Стандартный».
|
«Стандартный» |
«Откалиброванный» |
Яркость белого поля, кд/м2 |
213,3 |
100,9 |
Яркость черного поля, кд/м2 |
0,479 |
0,3301 |
Коэффициент контрастности, х:1 |
445:1 |
305,7 |
Цветовая температура точки белого, К |
7287 |
6538 |
Соответствие цветового пространства стандарту sRGB, % |
92,2 |
92,6 |
Соответствие цветового пространства стандарту Adobe RGB, % |
67,7 |
67,7 |
Среднее отклонение dE*94 (∆E) |
0,66 |
0,98 |
Максимальное отклонение dE*94 (∆E) |
3,6 |
4,18 |
Средняя гамма |
1,97 |
2,18 |
Энергопотребление монитора, Вт |
32 |
22 |
Аппаратная калибровка монитора Philips 284E5QHAD благотворно сказалась лишь на некоторых показателях. Например, удалось подтянуть среднюю гамму ближе к эталонному уровню, снизить энергопотребление и нормализировать температуру точки белого.

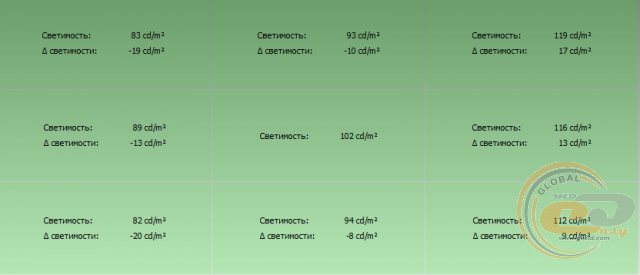

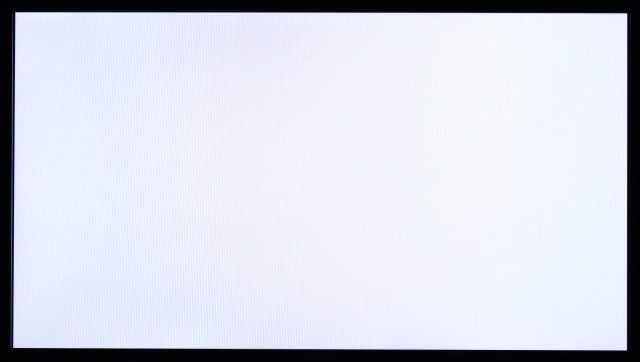

Равномерность подсветки экрана
Как видим, практически все участки имеют одинаковую яркость. Максимальные отличия не превышают 20 кд/м2, что можно считать хорошим результатом.

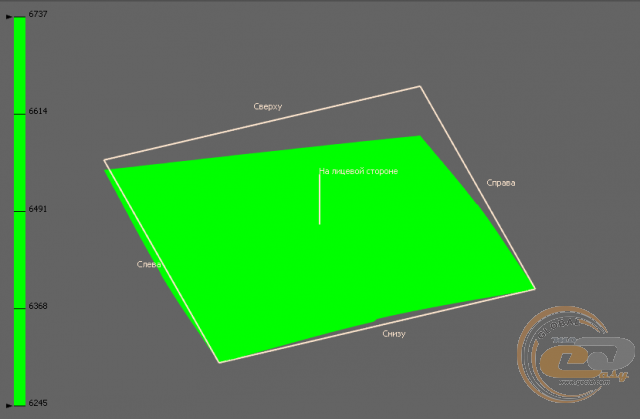

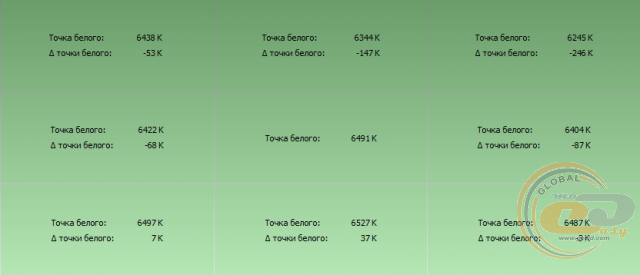

При измерении цветовой температуры также не было замечено никаких проблем. Показатели остаются в допустимых пределах -250 K…+250 K.

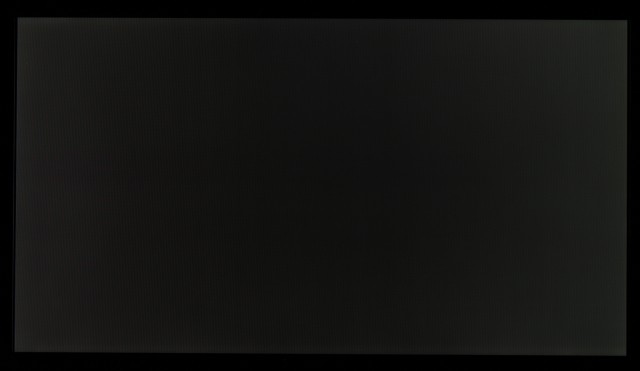

Некоторое несовершенство равномерности подсветки заметно на фотографии с темным фоном. Имеются небольшие утечки по краям экрана.
Дополнительно мы проверили ШИМ-мерцание подсветки дисплея. При 100% яркости видимое мерцание отсутствует. Понижение яркости до 50% позволяет наблюдать 15 циклов без цветового сдвига. Выдержка фотоаппарата в момент фиксации изображения составляла 1/15 с, поэтому можем вычислить, что подсветка мерцает с частотой 225 Гц. На минимальной яркости мерцание сохраняется, а скважность усиливается.

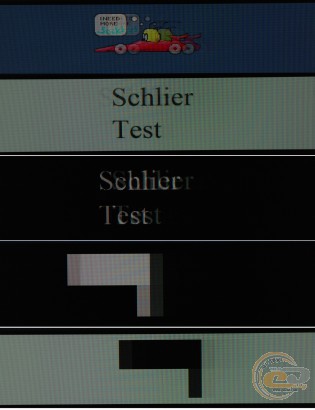

Скорость матрицы
Скорость матрицы оказалась на обещанном уровне. Не прибегая к ее разгону, компании-производителю удалось минимизировать проявление шлейфов, избежав при этом появления артефактов, характерных для разогнанных матриц.
Углы обзора
Эталонный вариант (камера направлена в центр монитора перпендикулярно плоскости экрана)

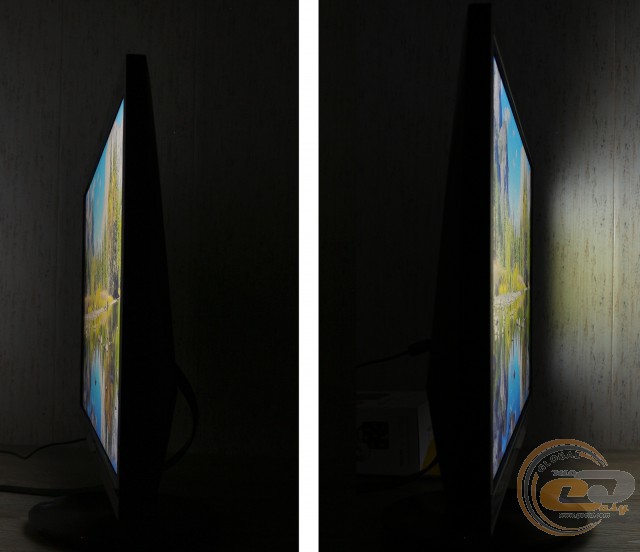

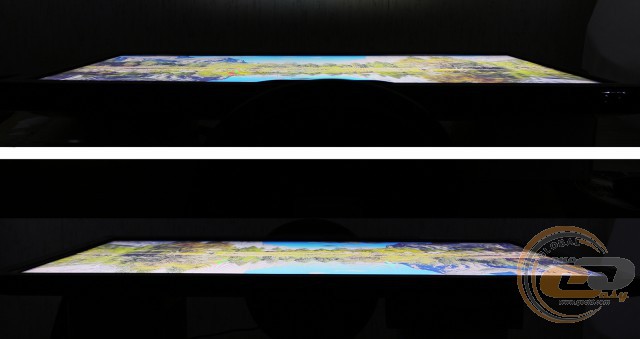

Вертикальные углы обзора
Горизонтальные углы обзора
Сильных искажений изображения и изменения контрастности при смене углов обзора нет. В случае незначительного смещения точки обзора при повседневном использовании никакого дискомфорта пользователь не испытает.

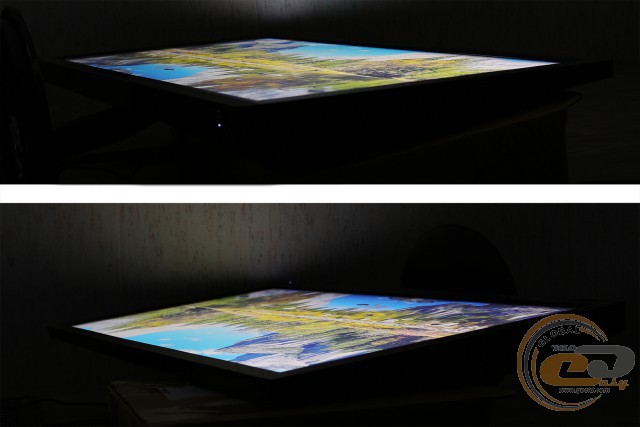

При диагональном обзоре проявляется некоторое забеление картинки и начинает падать контрастность.
Выводы
Как оказалось, продукт компании Philips неплохо себя проявил на фоне более именитых конкурентных аналогов. Да, он не лишен недостатков, в числе которых малополезные дополнительные профили, низкий коэффициент статической контрастности (в сравнении с заявленным) и небольшие утечки подсветки по краям экрана.
Но есть и другая сторона медали: сугубо функционально Philips 284E5QHAD/01 выполняет свою задачу более чем полноценно. Качество цветопередачи у него в полном порядке, равно как и гамма; есть небольшая заминка с уровнями, но невооруженным глазом заметить ее будет сложно, если вообще возможно. Изначально завышенную температуру точки белого удалось вплотную приблизить к эталону после аппаратной калибровки, что говорит не о техническом несовершенстве продукта, а о недостатке заводской настройки, что вполне можно исправить собственными руками. Также стоит учесть высокую равномерность подсветки и большой диапазон яркости со стабильным уровнем контрастности. А установленная матрица AMVA успешно справляется с выводом динамического изображения и обеспечивает широкие углы обзора.
Достоинства:
- высокое качество материалов и сборки конструкции;
- хорошее и надежное крепление;
- удобное меню;
- равномерность подсветки и цветовой температуры;
- широкие углы обзора;
- поддержка интерфейса MHL-HDMI;
- поддержка кронштейна VESA;
- большая диагональ экрана.
Особенности:
- Full HD-разрешение;
- небольшая утечка яркости на черном фоне.
Недостатки:
- недостаточная эргономика подставки.
Автор: Максим Шабанов
Выражаем благодарность компании Philips за предоставленный для тестирования монитор.
Выражаем благодарность компании ZOTAC за предоставленное для тестового стенда оборудование.
