В области новых технологий. Выпуск 21

Благодаря новым исследованиям сегодня возникает множество технологических новшеств, которые, находя в дальнейшем поддержку среди простых потребителей, вливаются в жизнь и приобретают современный облик и практическое назначение. В большей мере именно нанотехнологии становятся неотъемлемой частью цифровой индустрии, использование которых «рождает» все большее количество продукции, на что уходят значительные финансовые затраты предприятий, различных корпораций. Ведь именно тем производителям, которым удается выдерживать ровный темп технологической модернизации производства, и сулит благополучие в перспективе, успех их продукции. Например, на перспективные исследования и разработки IBM, Microsoft и Hewlett5Packard сообща тратят не менее $17 млрд в год.

Последние достижения в нанофизике и молекулярной электронике довольно перспективны для практической жизни. Начнем с нанотрубочных транзисторов выполненных на основе новой технологии производства матриц нанотранзисторов Nanonet – сети нанотрубок. Расскажем в начале о прогнозах, а затем раскроем  суть технологии.

Ученые полагают, что гибкие интегральные платы на основе углеродных нанотрубок позволят увеличить производительность, вплоть до возможности замены не только медленных полимерных транзисторов, но и довольно скоростных кремниевых. Основой матрицы наносети может быть любой материал - пластик, стекло, акрил. Это дает замечательные перспективы для всех типов электронной бумаги, «электронной кожи», а также изготовления гибких экранов, прозрачных информационных дисплеев на лобовых стеклах автомобилей и т.д. с существенно меньшей себестоимостью.

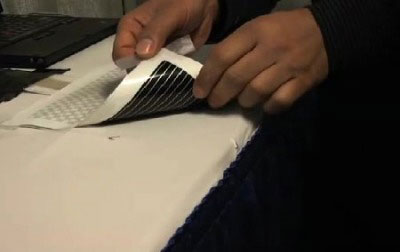

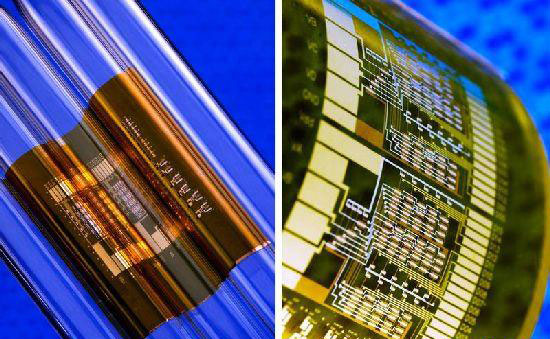

Полимерный лист со 100 нанотранзисторами

Суть технологии: куски разрезанных металлизованых нанотрубок «переплетаются» и формируют проводящие участки матрицы. Исследования показали, что подвижность заряда в получаемых таким путем нанотрубочных транзисторах на порядок выше в сравнении с транзисторами, изготовленными из полимеров. Кроме того, интегральные платы на основе углеродных нанотрубок могут производиться при низких температурах и способны выдерживать сильные изгибы, а также позволяют работать с высокочастотным сигналом (в килогерцовом диапазоне). Дальнейшие исследования физиков будут направлены на изучение надежности наносети.

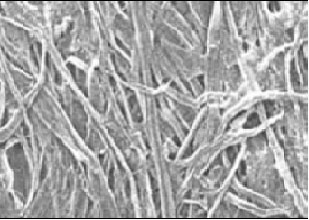

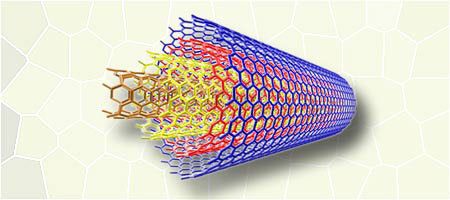

Нанотрубка

Для создания электронных деталей, а также для будущего поколения мощных компьютеров, работающих на молекулах, а не на кремниевых чипах разработана технология самоорганизации наноструктурных слоев, что позволит быстрее продвинуться на пути миниатюризации технических устройств.

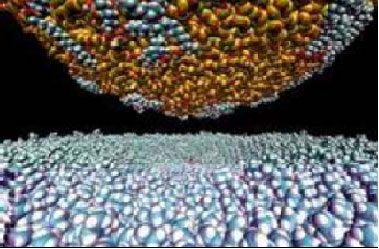

Суть заключается в том, что молекулы со свободным электроном могут создавать упорядоченные слои на заданной поверхности. Таким образом, удается эффективно управлять процессом молекулярной сборки, добиваясь получения сложных регулярных наноструктур различного строения, обладающих заданными свойствами.

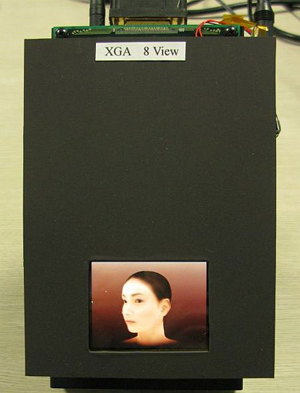

Достаточно интересную информацию относительно будущего мобильных телефонов предоставила компания Seiko Epson, рассказав об уникальной разработке 3D-дисплея для этих устройств, причем без необходимости использования специальных очков, что являлось самым существенным недостатком современных 3D-дисплеев. Новинка имеет небольшие размеры, 2,57 дюйма по диагонали, VGA-разрешение 1024 х 768 пикселей.

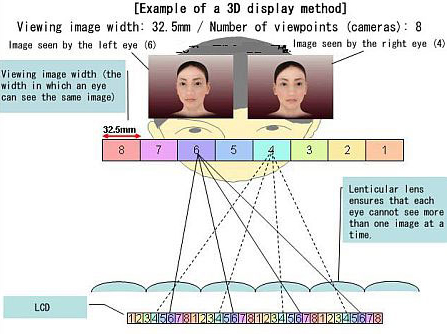

Основой дисплеев, разработанных компанией Seiko Epson, стали специальные оптические системы, известные как линзы Френеля, или ступенчатые линзы, которые размещены над пикселями и позволяют видеть различное изображение с различных углов обзора. Данные линзы не позволяют увидеть с одной точки наблюдения сразу несколько соседних пикселей, а лишь строго определенный их набор. Таким образом, для каждого из глаз наблюдателя создается индивидуальное изображение, что и позволяет пользователю видеть стереокартинку.

Разумеется, видимое наблюдателем разрешение меньше физического разрешения матрицы, а картинка формируется благодаря съемки изображения при помощи восьми различных камер, разрешением 384 х 256 пикселей. Конструкция оптической системы создана для получения наилучшего отображения трехмерной картинки как в вертикальном, так и горизонтальном направлениях, и снижения искажения картинки при изменении расстояния от наблюдателя до ЖК-матрицы. Согласно планам компании Seiko Epson первые коммерческие аппараты, оснащенные трехмерными дисплеями собственной разработки, появятся уже в течение двух ближайших лет.
