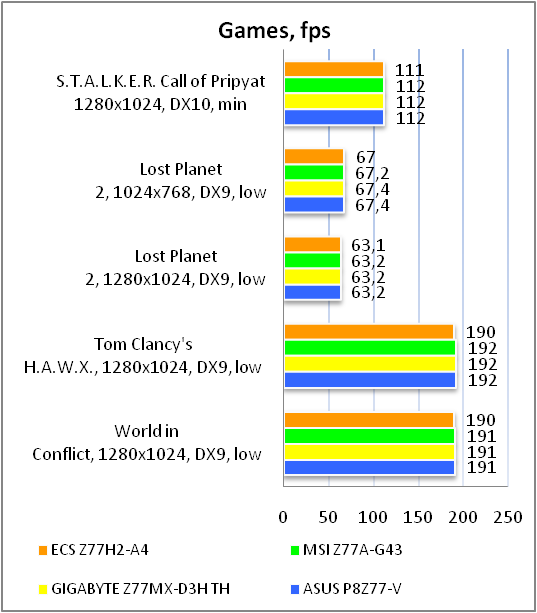

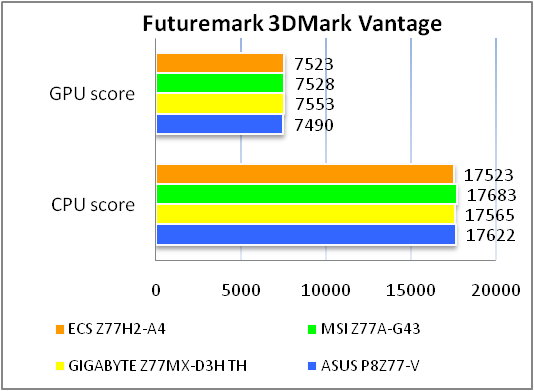

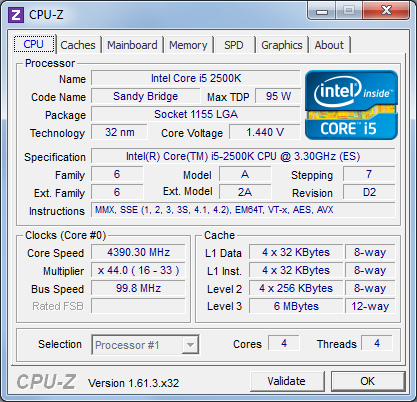

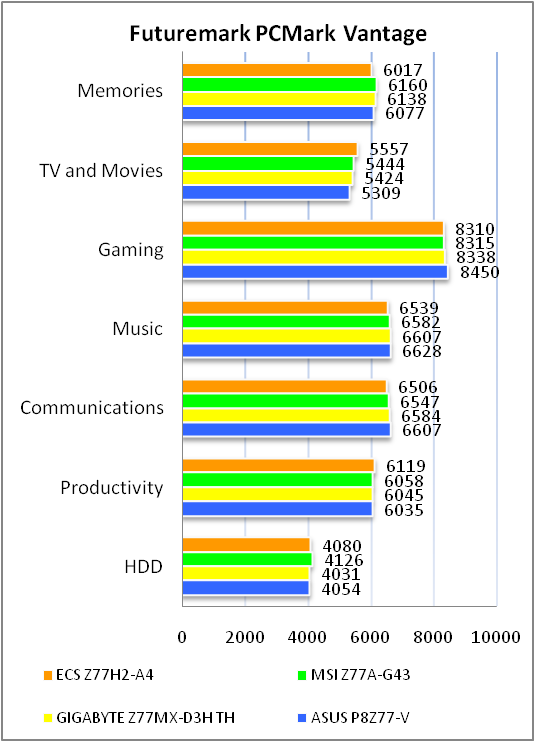

Обзор и тестирование материнской платы ECS Z77H2-A4

Сегодня в нашу тестовую лабораторию попала материнская плата от производителя Elitegroup computer systems (ECS), продукцию которого в последнее время достаточно тяжело найти на прилавках магазинов на территории бывшего СССР. Конечно же, не самая высокая популярность среди русскоязычных покупателей не является определяющей характеристикой для продукции ECS в целом, ведь она достаточно востребована на территории США и, конечно же, на родине производителя – Тайване. Предлагаем посмотреть способно ли новое детище ECS заинтересовать нашего требовательного читателя.

Стоит отметить, что не так давно мы знакомились с одной из «топовых» материнских плат от ECS в формате ATX основанных на чипсете Intel Z77 Express, а именно с ECS Z77H2-AX, которая, по итогам тестирования, оставила после себя достаточно приятное впечатление.

Предлагаем перейти непосредственно к обзору материнской платы ECS Z77H2-A4 и оценить, что же предлагает производитель в более низком ценовом диапазоне.

ECS Z77H2-A4

Спецификации материнской платы ECS Z77H2-A4:

Производитель

ECS

Модель

Z77H2-A4 (rev 1.0)

Чипсет

Intel Z77 Express

Процессорный разъем

Socket LGA1155

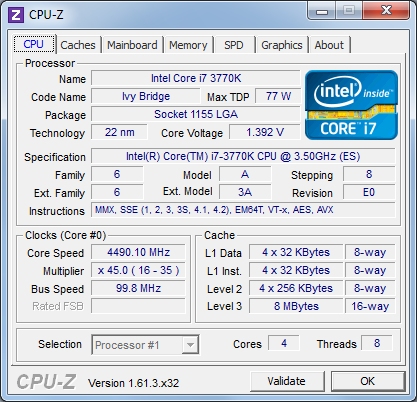

Поддерживаемые процессоры

Intel Core i7/ Core i5 / Core i3 второго и третьего поколения

Используемая память

2800(OC)/2600(OC)/2400(OC)/2133(OC)/1800(OC)/1600 МГц

Поддержка памяти

4 x 1.5V DDR3 DIMM слота с поддержкой до 32 ГБ памяти

Слоты расширения

1 x PCI Express 3.0 x16

1 x PCI Express 2.0 x16 (x4)

x16+х4 (AMD CrossFireX)

3 x PCI Express 2.0 x1

2 x PCI

1 x miniPCI Expess x1

Дисковая подсистема

Чипсет Intel Z77 Express поддерживает:

4 x SATA 3 Гбит/с порта с поддержкой до 4 устройств SATA 3 Гбит/с

2 x SATA 6 Гбит/с порта с поддержкой до 2 устройств SATA 6 Гбит/с

1 х mSATA порт с поддержкой до 1 устройства mSATA

Поддержка RAID 0, 1, 5, 10

LAN

1 x гигабитный сетевой контроллер Realtek RTL 8111E (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC892

2/4/5.1/7.1-канальный звук

Питание

24-контактный разъем питания ATX

4-контактный ATX12V разъем питания

Вентиляторы

1 x разъем вентилятора CPU (4-пин)

3 x разъема подключения системного вентилятора (3-пин)

Охлаждение

Алюминиевые радиаторы на MOSFET

Алюминиевый радиатор южного моста

Внешние порты I/O

1 x HDMI

1 x DVI

1 x VGA

1 x LAN (RJ45)

2 x USB 3.0

6 x USB 2.0

6 x Аудио портов

1 x PS/2 (клавиатура или мышь)

Внутренние порты I/O

1 x USB 3.0, с поддержкой подключения двух USB 3.0 (19-пин)

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

2 x порта SATA 6 Гбит/с

4 x порта SATA 3 Гбит/с

1 x порт mSATA/ miniPCI Expess

1 x порт COM

1 x порт LPT

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

1 x S/PDIF out

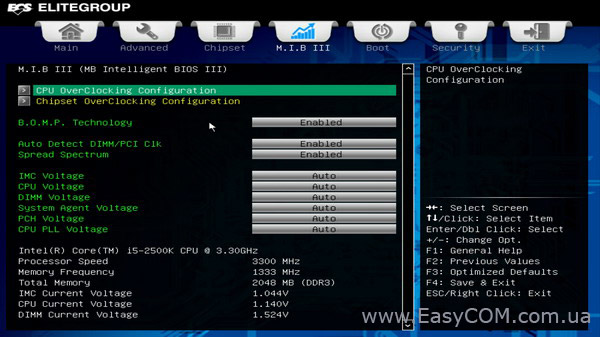

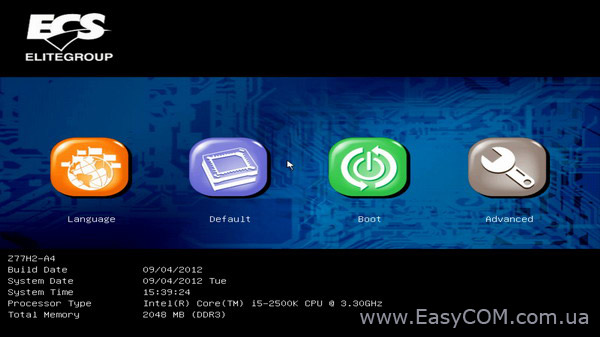

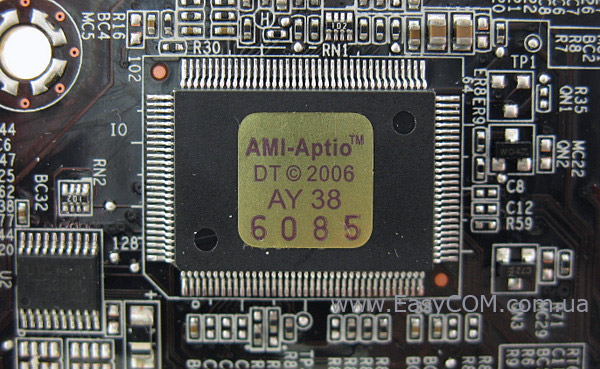

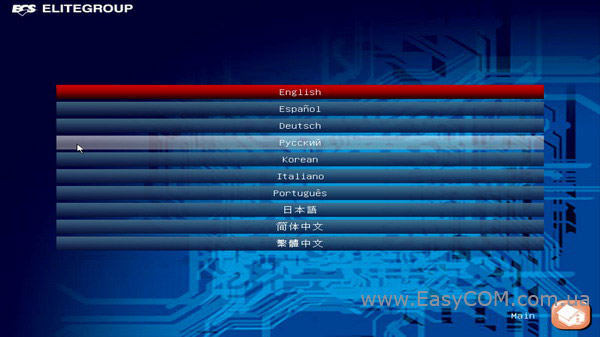

BIOS

ECS GUI UEFI BIOS

Комплектация

руководство пользователя;

брошюра с описанием гарантии;

диск с драйверами и утилитами;

2 x кабеля SATA;

заглушка интерфейсной панели.

Форм-фактор,

размеры, мм

ATX

305 х 210

Сайт производителя

http://www.ecs.com.tw/

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Упаковка и комплектация

ECS Z77H2-A4 box

Материнская плата ECS Z77H2-A4 поставляется в картонной коробке стандартного, для упаковок материнских плат, размера. На лицевой стороне находится достаточно большое количество пиктограмм, символизирующих собой поддержку тех либо иных технологий и функций. Согласно им материнская плата ECS Z77H2-A4 обладает следующими характеристиками и преимуществами:

  • Поддержка процессоров от Intel второго и третьего поколения.
  • Поддержка технологии AMD CrossFireX.
  • Поддержка новой операционной системы Windows 8.
  • На материнской плате применяются новые катушки индуктивности ECS Super Alloy Choke, которые обеспечивают в полтора раза более стабильную работу системы, чем стандартные дроссели с ферритовым сердечником.
  • Поддержка разгона оперативной памяти до частоты в 2800 МГц.
  • Слот расширения PCI Express x16 соответствует стандарту 3.0.
  • ECS EZ Charger – более быстрая зарядка портативных устройств от порта USB.

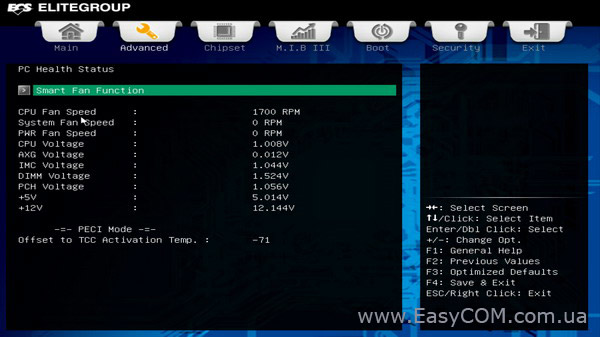

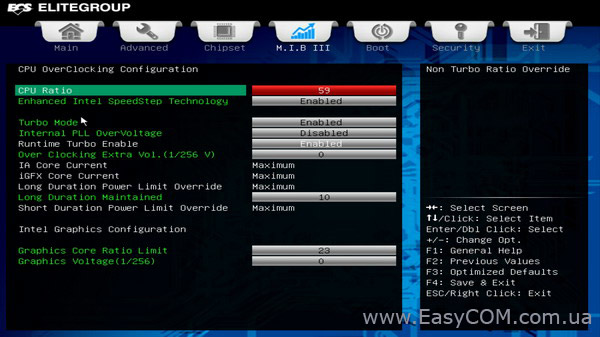

  • ECS GUI UEFI BIOS – новая версия BIOS с графическим интерфейсом, поддержкой управления при помощи «мышки», а также с поддержкой накопителей объемом свыше 3 ТБ.

ECS Z77H2-A4 box

На обратной стороне упаковки нанесено изображение самой материнской платы, а также повторно перечислены некоторые ее характеристики, уже упомянутые на лицевой стороне.

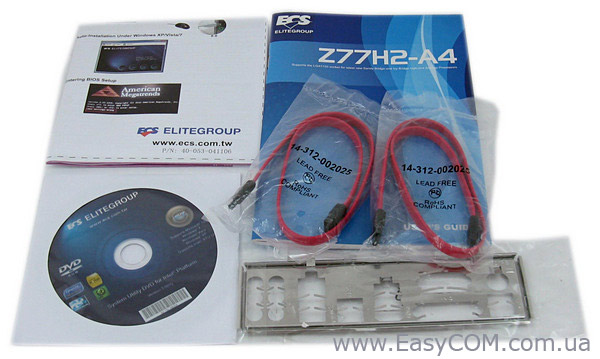

Комплект поставки очень скромный, в коробке с ECS Z77H2-A4 мы обнаружили:

  • Документацию;
  • Диск с драйверами и утилитами;
  • Два SATA-шлейфа;
  • Заглушку интерфейсной панели.

Дизайн и особенности платы

ECS Z77H2-A4 box

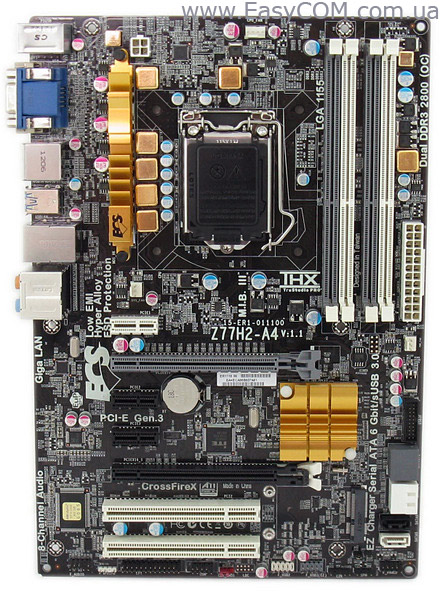

Материнская плата ECS Z77H2-A4 выполнена в популярном формате ATX. Плата основана на текстолите коричневого цвета. Несколько выбиваются из общего оформления золотистые дроссели и радиаторы системы охлаждения. Компоновка платы выполнена достаточно грамотно, никаких критических недостатков в ходе тестирования не обнаружено. Из мелких особенностей можно отметить достаточно странное расположение двух портов SATA, которые расположили перпендикулярно текстолиту, в отличие от четырех других портов, которые расположены по современным стандартам, а именно параллельно печатной плате. Также обязательно стоит отметить, что, хоть размеры текстолита и соответствуют формату ATX, но его ширина уменьшена и составляет всего 210 мм, в связи с этим по всему правому краю текстолита отсутствуют отверстия для крепежных винтов и необходимо соблюдать определенную осторожность при подключении накопителей.

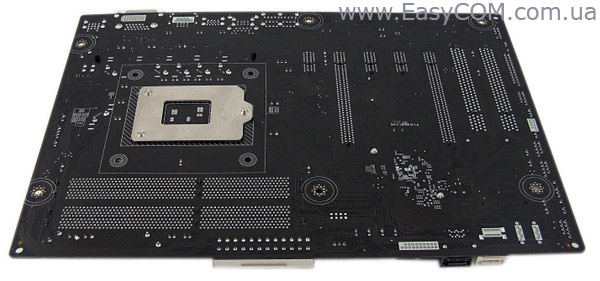

Все компоненты без проблем уместились на лицевой стороне платы, так что ее обратная сторона привлекает внимание разве что усилительной пластиной разъема Socket LGA1155 производства LOTES, которая обеспечивает возможность установки достаточно мощных систем охлаждения, что может понадобиться при разгоне процессора.

ECS Z77H2-A4

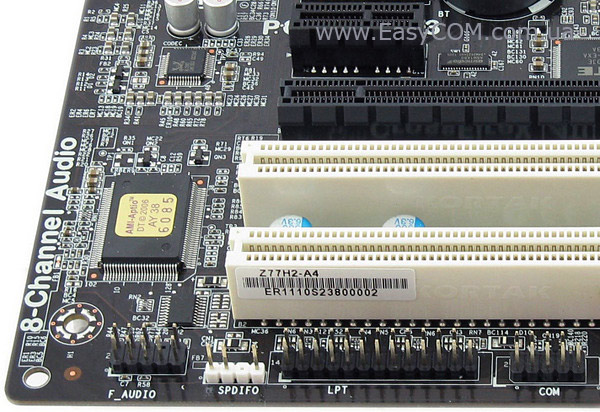

В нижней части материнской платы, ближе к левом углу текстолита расположены колодки подключения аудио разъемов фронтальной панели, S/PDIF out, устаревшие порты COM и LPT, а также джампер Clear CMOS.

ECS Z77H2-A4

Ближе к левому углу текстолита расположены две колодки подключения выносных портов USB 2.0, каждая с возможностью подключения до двух устройств. Всего на материнской плате ECS Z77H2-A4 реализована возможность подключения до десяти устройств USB 2.0 (четыре через внутренние порты и шесть при помощи устройств на интерфейсной панели). Также в правом нижнем углу расположены разъемы для подключения фронтальной панели, инфракрасного приемника и системного динамика «пищалки».

ECS Z77H2-A4

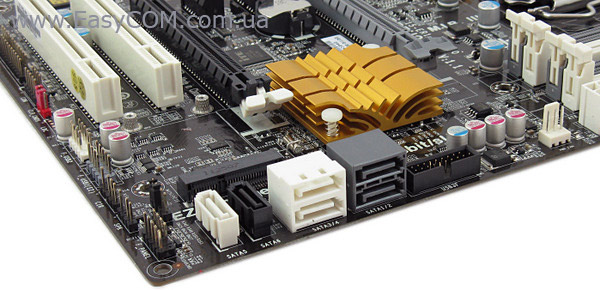

На правой стороне материнской платы, перпендикулярно ее поверхности, расположены два порта SATA, еще четыре расположены параллельно, как мы уже отметили выше. Три порта белого цвета и один - черного соответствуют спецификации SATA 3 Гбит/с, два порта серого - SATA 6 Гбит/с. Все они реализованы силами чипсета Intel Z77 Express. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

Стоит отметить, что работа порта mSATA, расположенного с правой стороны от слотов PCI Express, также реализована при помощи чипсета, однако, из-за того что возможна одновременная работа лишь шести устройств SATA, один из портов SATA 3 Гбит/с (черного цвета) работать одновременно с mSATA не будет.

Рядом с портами SATA расположена колодка подключения выносной панели с двумя портами USB 3.0 (в комплекте не поставляется). Можно отметить очень удобное ее расположение, при подключении не придется протягивать провода по всему системному блоку.

ECS Z77H2-A4

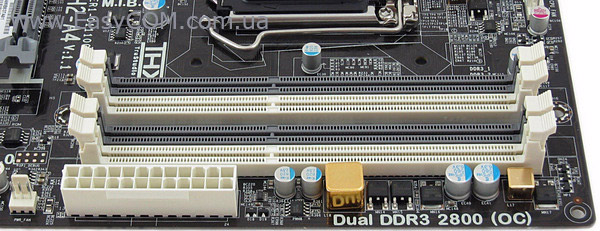

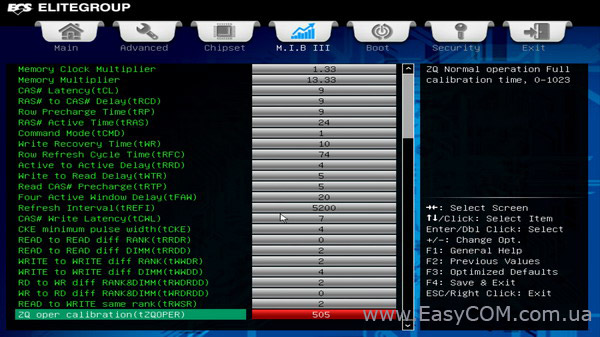

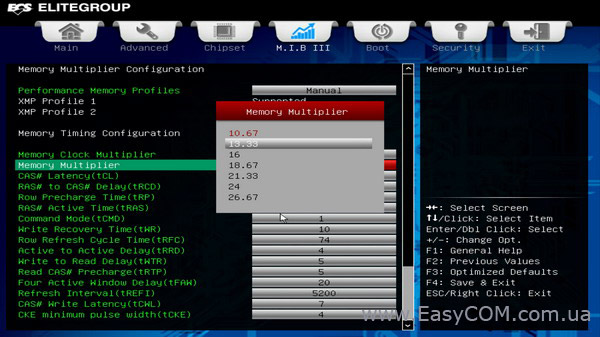

Системная плата ECS Z77H2-A4 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Оперативная память может работать в двухканальном режиме, для его реализации модули памяти необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули работающие на частотах до 1600 МГц в номинальном режиме и до 2800 МГц в разгоне. Максимальный объем памяти может составлять 32 ГБ, чего должно быть достаточно в большинстве случаев.

ECS Z77H2-A4

ECS Z77H2-A4

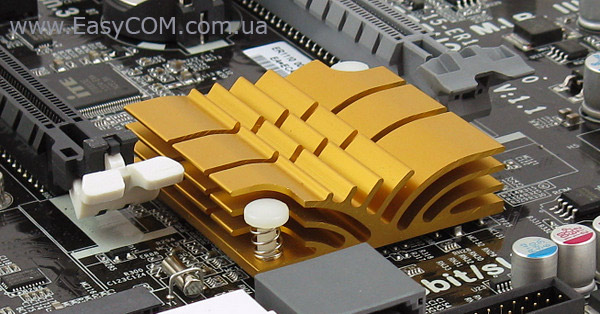

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов, один осуществляет отвод тепла от чипсета Intel Z77 Express, другой накрывает микросхемы MOSFET, что точно не будет лишним при экспериментах с разгоном. Оба радиатора крепятся к плате при помощи пластиковых клипс на пружинках.

В процессе тестирования платы температура радиаторов не превышала 41°C, что является достаточно неплохим результатом для материнской платы со столь компактным радиатором.

ECS Z77H2-A4

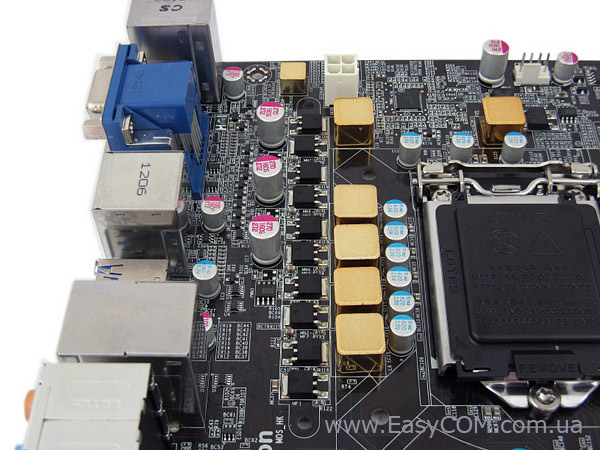

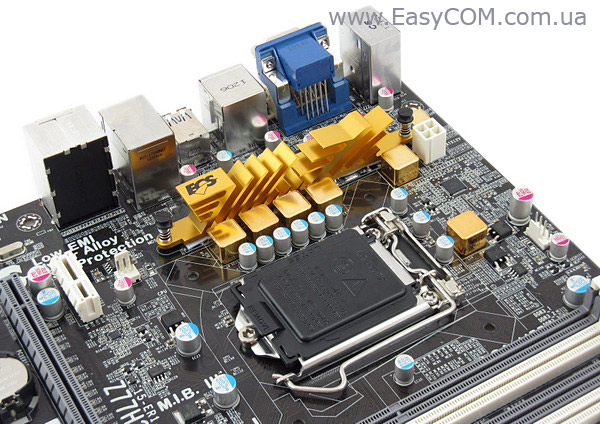

Расположение Socket LGA1155 и опорной пластины стандартно. Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов.

RT8859M

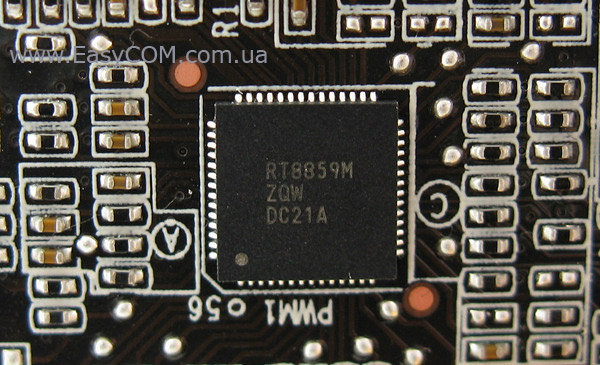

Сам преобразователь основан на ШИМ-контроллере RT8859M, который поддерживает активное переключение фаз питания для повышения уровня КПД.

Для питания ECS Z77H2-A4 предназначены основной 24-х и дополнительный 4-контактный разъемы. На плате, обладающей возможностью разгона процессора, хотелось бы видеть усиленный 8-контактный разъем, однако не сложилось.

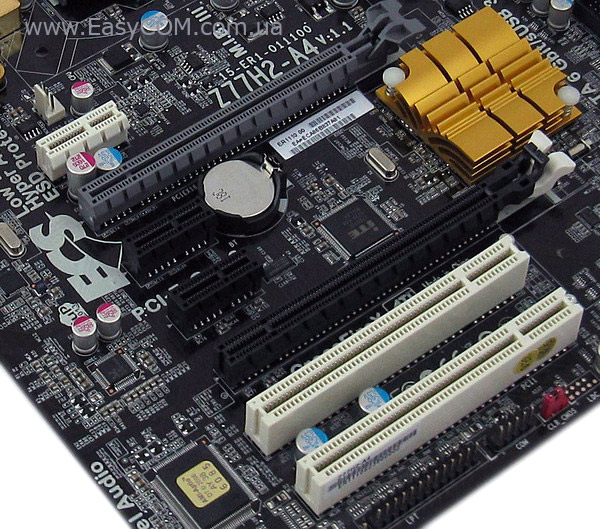

Возможности расширения функциональности материнской платы ECS Z77H2-A4 несколько нестандартные. В наличии два слота для установки графических адаптеров - PCI-Express. Первый, всегда использует 16 линий, которые при установленном процессоре от Intel третьего поколения соответствуют спецификации 3.0, при этом второй использует всего 4 линии спецификации 2.0. Поскольку он делит линии со слотами PCI-Express х1, то при его использовании два из трех установленных на плате слотов PCI-Express х1 (черного цвета) функционировать не будут.

Также на плате присутствует совмещенный с mSATA слот miniPCI Express, при использовании которого один из портов SATA (черного цвета) функционировать не будет.

Производителем заявлена поддержка технологий AMD CrossFireX в конфигурации x16+x4.

Также расширение функциональности материнской платы возможно за счет двух слотов PCI.

ITE IT8893E

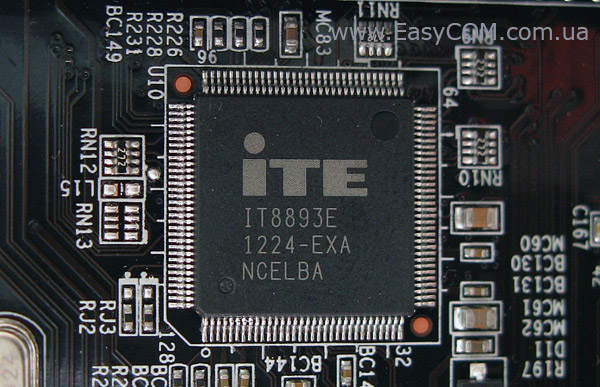

Поскольку современные чипсеты Intel, в том числе и Intel Z77 Express, не поддерживают устаревшую шину PCI, то функционирование слотов, расположенных на материнской плате, реализуется с помощью моста PCIE-PCI, основанного на контроллере ITE IT8893E.

ITE IT8728F

Возможности Multi I/O обеспечены микросхемой ITE IT8728F, которая управляет портами PS/2, COM и LPT, работой системных вентиляторов, а также обеспечивает мониторинг.

Realtek RTL 8111E

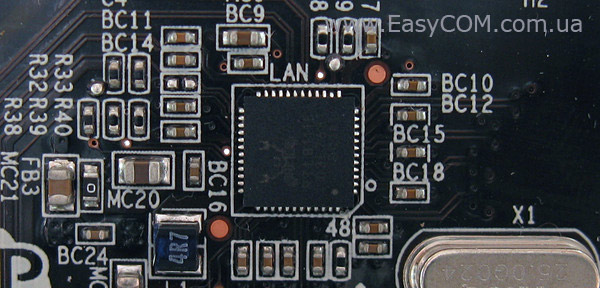

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL 8111E.

Realtek ALC892

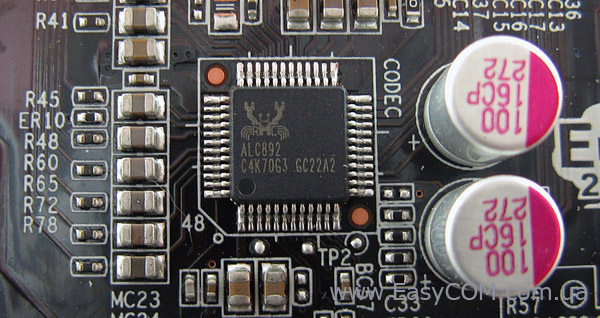

Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке 8-канального звука Realtek ALC892, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

ECS Z77H2-A4 ports

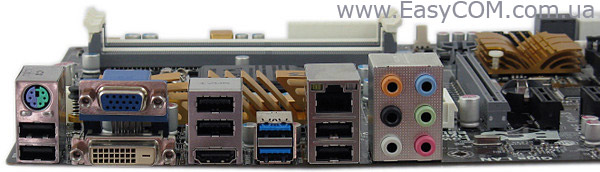

На интерфейсную панель материнской платы ECS Z77H2-A4 выведены следующие порты:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x VGA;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 6 x USB 2.0;
  • 6 x Аудио портов;
  • 1 x PS/2 (клавиатура или мышь).

Можно отметить очень хорошую компоновку интерфейсной панели, в наличии практически все наиболее востребованные видеовыходы, более чем достаточное количество портов USB 2.0 и удобное подключение аудиосистем, огорчает разве что отсутствие eSATA и DisplayPort, но назвать это критическими недостатками платы нельзя.
