Обзор и тестирование материнской платы ASRock 880GMH/USB3

Материнские платы компании ASRock это редкие гости в нашей тестовой лаборатории, поэтому интересно заметить, что если раньше эта компания ограничивалась лишь выпуском бюджетных моделей, то теперь она взяла курс на производство более продвинутых и высококлассных решений. Уже сейчас в ассортименте ASRock можно найти очень широкий выбор моделей разных ценовых категорий. Но, все же, сегодня мы рассмотрим материнскую плату среднего уровня ASRock 880GMH/USB, основанную на новом чипсете AMD 880G с интегрированной графикой Radeon HD 4250 в связке с южным мостом AMD SB710. Кроме материнской платы ASRock 880GMH/USB в модельном ряду ASRock можно встретить еще четыре модели на системной логике AMD 880G.

Кратко описать материнские платы компании на системной логике AMD 880G, подчеркнув отличия между ними, можно следующим образом:

Модель

ASRock 880G Extreme3

ASRock 880GXH/USB3

ASRock 880GMH/USB3

ASRock 880GMH-LE/USB3

ASRock 880GM-LE

Чипсет

AMD 880G/SB850

AMD 880G/SB710

AMD 880G/SB710

AMD 880G/SB710

AMD 880G/SB710

Поддержка процессоров с TDP 140 Вт

+

+

-

-

-

128 МБ памяти DDR3-1333 Sideport

+

-

+

-

-

Звуковой кодек

VIA VT2020

Realtek ALC892

Realtek ALC892

VIA VT1705

Realtek ALC662

USB 3.0

2 порта

1 порт

1 порт

1 порт

-

IEEE 1394

2 порта

-

-

-

-

HDMI

+

+

+

+

-

Слотов для оперативной памяти DDR3

4

4

4

2

2

Слоты расширения

3 x PCIEx16 slots (один x16 или два в x8/x8режиме; один только в x4)
1 x PCIE x1
3 x PCI

1 x PCIEx16
2 x PCIEx1
3 x PCI

1 x PCIEx16
1 x PCIEx1
2 x PCI

1 x PCIE x16 slot
1 x PCIEx1
2 x PCI

1 x PCIEx16
1 x PCIEx1
2 x PCI

Система охлаждения

с тепловой трубкой

На MOSFET и чипах системной логики

обычная

обычная

обычная

Полимерные конденсаторы

Все

Все

Только в узле питания CPU

Все

Только в узле питания CPU

Форм-фактор

ATX

ATX

MicroATX

MicroATX

MicroATX

Таким образом, видно, что на чипсете AMD 880G у компании ASRock есть самые разнообразные решения от продвинутой ASRock 880G Extreme3 с возможностью организации CrossFireX в режиме х8+x8 до совсем простенькой модели ASRock 880GM-LE без порта HDMI и только с двумя слотами для оперативной памяти. Поддержка нового интерфейса USB 3.0 отмечается прямо в названиях моделей, но обычно выражается в виде одного порта, в то время как решения других производителей оснащаются двумя портами USB 3.0. Поддержкой же интерфейса SATA 3.0 может похвастаться лишь материнская плата ASRock 880G Extreme3 с южным мостом SB850, все остальные модели серии такой возможности лишены.

Теперь же давайте перейдем к более детальному рассмотрению материнской платы ASRock 880GMH/USB3, которое мы по обыкновению начнем со спецификации модели.

ASRock 880GMH/USB3

Спецификация материнской платы ASRock 880GMH/USB3:

Производитель

ASRock

Модель

880GMH/USB3

Чипсет

AMD 880G / SB710

Процессорный разъем

Socket AM3

Поддерживаемые процессоры

AMD AM3/AM2+/AM2; серии процессоров Phenom II /Athlon II /Phenom / Athlon /Sempron (за исключением моделей с TDP 140 Вт)

Системная шина, МГц

HyperTransport 3.0 поддерживающая до 5200 МТ/c

Используемая память

DDR3 1800(O.C.)/1600(O.C.)/1333/1066/800 Non-ECC, Un-buffered Memory

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 ГБ

Слоты расширения

1 x PCI Express 2.0 x16 (работает в режиме x16)
1 x PCI Express x1
2 x PCI
Поддерживает ATI Hybrid CrossFireX

VGA

Встроенное графическое ядро Radeon HD 4250
Максимальное выделение до 512 МБ памяти;
DVI-D с HDCP с максимальным разрешением 2560х1600 @60 Гц
HDMI с максимальным разрешением 1920х1200 @60 Гц
RGB с максимальным разрешением 2048х1536 @85 Гц
Поддержка H.264, VC-1, MPEG-2, DirectX 10.1 и OpenGL 2.0.
Поддержка Shader Model 4.1, UVD 2.0.

Sideport

128 МБ DDR3 1333(OC) / 1200 МГц

Дисковая подсистема

Чипсет AMD SB710 поддерживает:
5 x SATA 3.0 Гб/с с поддержкой RAID 0, 1, 5, 0+1 и JBOD
1 x External SATA
1 x UltraDMA 133/100/66 для подключения 2 РАТА устройств

LAN

Гигабитный сетевой LAN-контроллер Realtek 8111DL

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC892
Поддержка 192 kHz / 24 бит необходимый для воспроизведения BD-формата без потерь качества

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Два алюминиевых радиатора

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентилятора

Внешние порты I/O

1 x PS/2 порт для подключения клавиатуры или мыши
1 x оптический S/PDIF выход
1 x DVI
1 x D-Sub
1 x HDMI
5 x USB 2.0/1.1 порты
1 х USB 3.0
1 x LAN (RJ45)
1 х External SATA
5 x аудио портов (для 8 канального звука)

Внутренние порты I/O

6 x USB
5 х SATA
1 x IDE
1 x FDD
1 х COM
1 x CD вход
Разъем системной панели

BIOS

8 Mb AMI BIOS
PnP, SM BIOS 2.3.1, ACPI 1.1

Возможности разгона

Изменение частоты: FSB и GPU, PCI-Express, памяти относительно FSB, скорости шины HyperTransport.
Изменение напряжения на: процессоре, памяти, чипсете.

Фирменные технологии

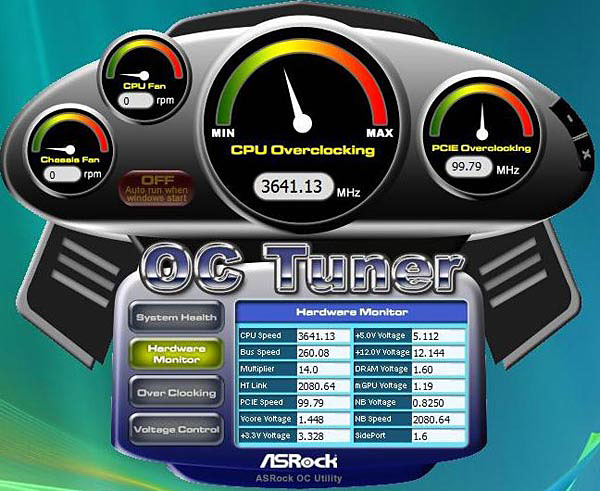

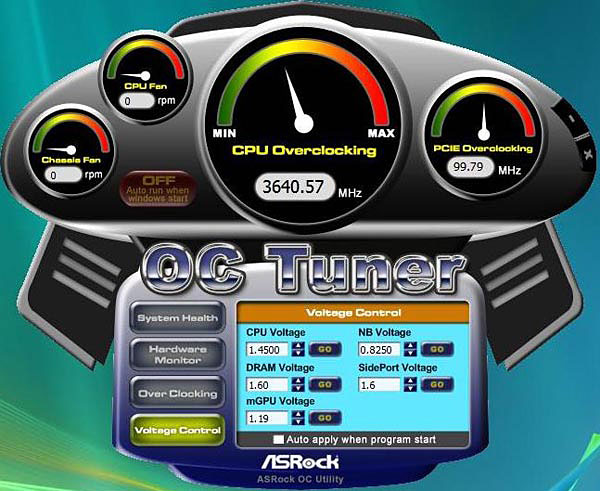

- ASRock OC Tuner

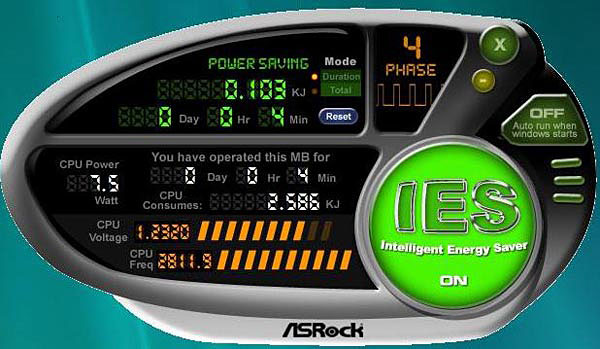

- Intelingent Energy Saver
- Instant Boot
- ASRock Instant Flash
- ASRock OC DNA
- ASRock U-COP
Turbo40/Turbo 50 GPU Overclockig

Комплектация

Инструкция и руководство пользователя
2 x SATA кабеля
1 x UltraDMA 133/100/66 кабель
Заглушка
DVD с драйверами и утилитами

Форм-фактор Размеры, мм

MicroATX 9,6"x 9"
244 x 229

Сайт производителя

http://www.asrock.com/

Новую версию BIOS и драйверов можно скачать с сайта поддержки.

Все цены на ASRock 880GMH/USB3

ASRock 880GMH/USB3

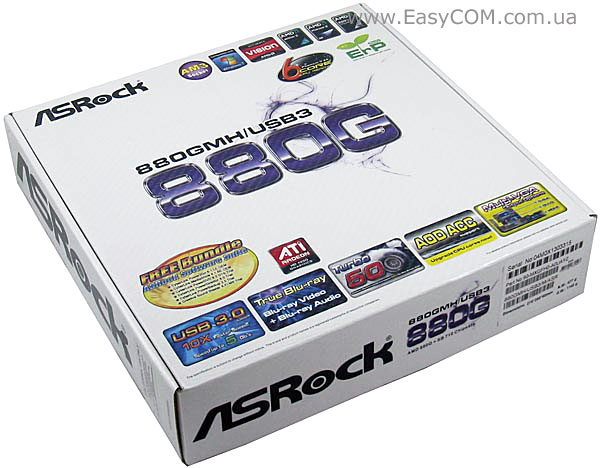

Упаковка материнской платы ASRock 880GMH/USB3 выполнена достаточно качественно и информативно. На ее лицевой части можно лицезреть ряд особенностей этой материнской платы, таких как поддержка USB 3.0, наличие функции автоматического разгона Turbo 50 и настроек для разблокировки процессорных ядер.

ASRock 880GMH/USB3

Обратная сторона упаковки несет еще большее количество информации, отмечая поддержку различных фирменных технологий и утилит.

Отдельное внимание уделено возможности разблокировки кэш-памяти 3-го уровня и заблокированных процессорных ядер при помощи технологии ACC (Advanced Clock Calibration). Отрадно, что и решения компании ASRock позволяют производить подобное «волшебство» с урезанными моделями процессоров и по этому показателю она не отстает от других производителей материнских плат.

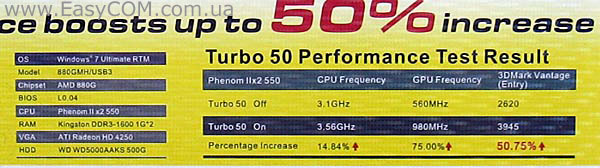

Более того эта компания предлагает технологию авторазгона Turbo 50, которая должна позволить в автоматическом режиме получить прирост производительности за счет одновременного разгона процессора и вcтроенного GPU. Эту возможность мы обязательно протестируем позже. Если же верить информации на упаковке, то технология Turbo 50 способна увеличить частоту двухъядерного процессора Phenom II x2 550 на 15%, и одновременно на 75% увеличить частоту графического процессора ATI Radeon HD 4250. Все это вместе взятое должно привести к увеличению производительности на 50% в синтетических тестах. Впечатляет? В целом, да. Но возникает вопрос, какой ценой удается так сильно увеличить рабочую частоту GPU. Скорее всего, не обойдется без ощутимого увеличения напряжения на северном мосте – справится ли система охлаждения?

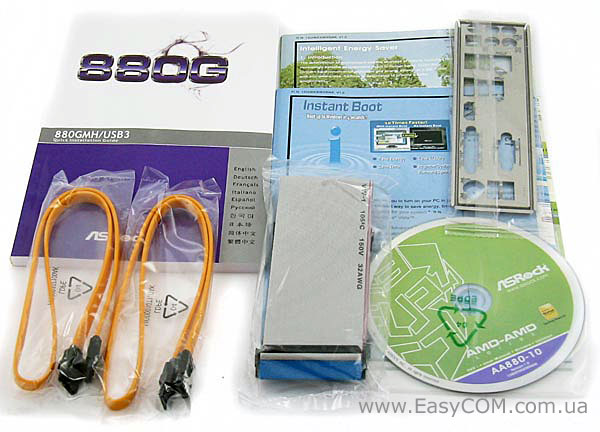

Комплект материнской платы ASRock 880GMH/USB3 простой. В нем есть только необходимый минимум:

  • Два шлейфа SATA;
  • Руководство пользователя;
  • 1 x кабель UltraDMA 133/100/66;
  • Заглушка панели портов;
  • DVD с драйверами.

ASRock 880GMH/USB3

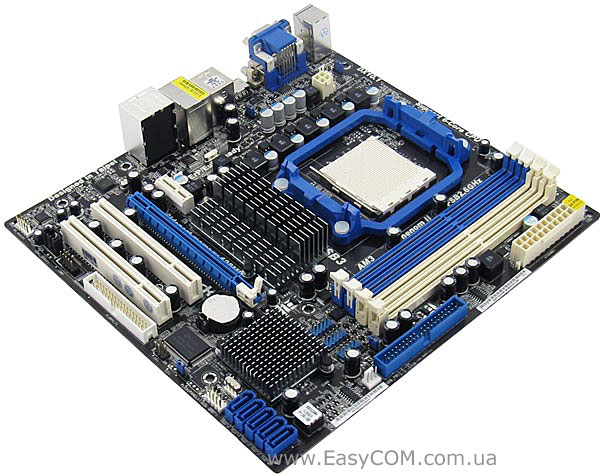

Компоновка материнской платы ASRock 880GMH/USB3 выполнена хорошо. Единственное «но» – порты USB расположены не по нижнему краю, а над радиатором южного моста. Поэтому с проводами от портов USB нужно будет повозиться, чтобы аккуратно их уложить в системном корпусе.

Для охлаждения системной логики материнской платы ASRock 880GMH/USB3 используются два алюминиевых радиатора с достаточно хорошим оребрением. Эти радиаторы с лихвой справлялись со своими функциями во время тестирования, поэтому заслуживают лишь положительных отзывов.

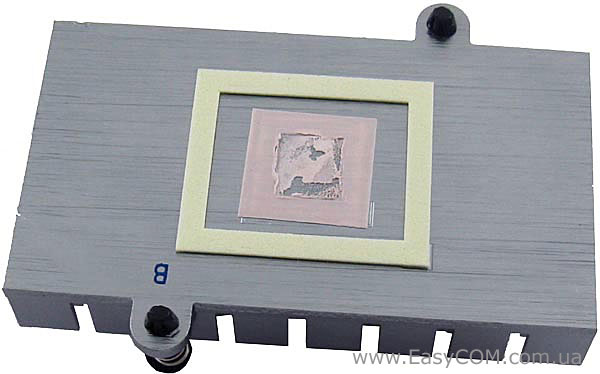

Центральный радиатор материнской платы ASRock 880GMH/USB3 закреплен обычными пластиковыми защелками. Термоинтерфейс на радиаторах не засохший, как иногда бывает, а вязкой консистенции.

ASRock 880GMH/USB3

Под радиатором северного моста находится, но не охлаждается, тактовый генератор ICS 9LPRS477CKL и 128 МБ памяти DDR3-1333 Sideport в виде одного чипа NANYA NT5CB64M16AP.

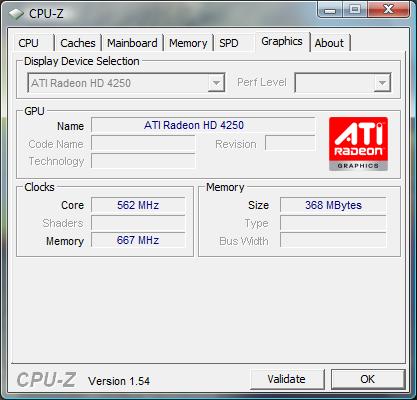

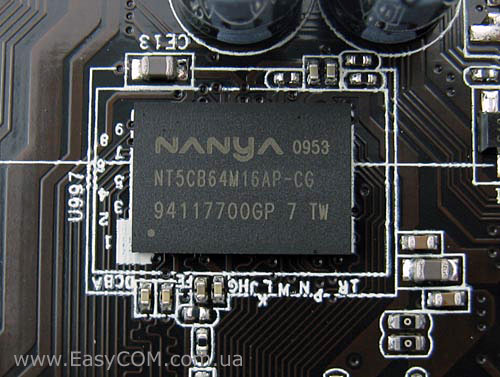

Как известно, дополнительная память Sideport служит для увеличения производительности встроенного GPU. В среднем наличие памяти Sideport позволяет увеличить производительность графической подсистемы на 15%.

ASRock 880GMH/USB3

На базе южного моста AMD SB710 реализовано шесть портов SATA II, причем один из них выведен на заднюю панель. На портах SATA можно попробовать организовать SATA RAID-массив в конфигурации 0, 1 0+1 и JBOD. Также южный мост AMD SB710 поддерживает порт UltraDMA 133/100/66 с возможностью подключения двух PATA-устройств и 11 портов USB 2.0, шесть из которых внутренние.

ASRock 880GMH/USB3

Слотов расширения на материнской плате ASRock 880GMH/USB3 всего четыре: один PCI-e x16, один PCI-e x1 и два PCI. Хорошее соотношение с точки зрения апгрейда системы, при наличии «передающихся по наследству» устройств PCI. Кроме того, на материнской плате ASRock 880GMH/USB3 можно встретить устаревшие интерфейсы COM и FDD, а вот порта LPT уже нет.

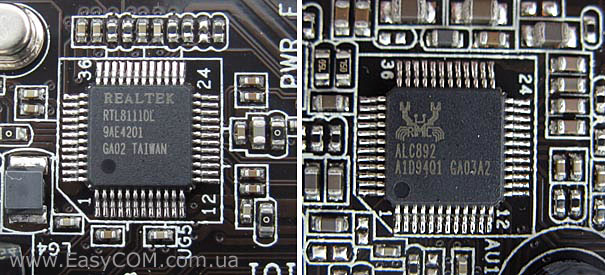

Для сетевых подключений служит гигабитный сетевой контроллер Realtek RTL8111DC, также как и на остальных моделях этой серии с чипсетом AMD 880G. Звуковая же подсистема материнской платы ASRock 880GMH/USB3 основана на достаточно качественном HD-кодеке 8-канального звука Realtek ALC892.

За счет «экзотического» контроллера FRESCO FL 100G материнская плата ASRock 880GMH/USB3 имеет поддержку одного порта USB 3.0, который выведен на заднюю панель.

ASRock 880GMH/USB3

Узел питания процессора является единственным на материнской плате ASRock 880GMH/USB3, в котором используются полимерные конденсаторы. 4+1-фазная схема питания основана на ШИМ-контроллере ST Microelectronics L6717.

В списке поддерживаемых процессоров материнской платой ASRock 880GMH/USB3 можно найти шестиядерные процессоры с TDP равным 125 Вт, а вот четырехъядерные модели процессоров с TDP 140 Вт в нем отсутствуют, что говорит об ограниченных возможностях узла питания процессора.

ASRock 880GMH/USB3

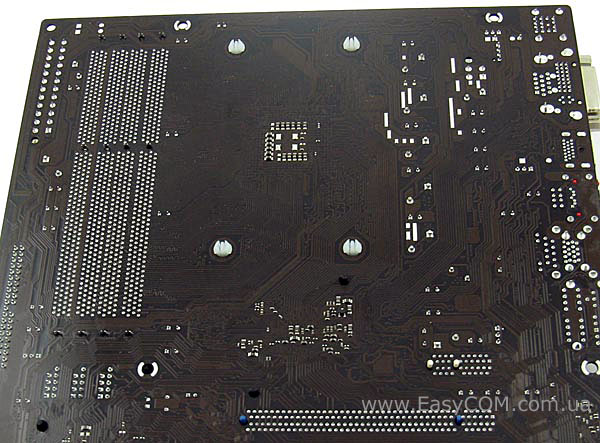

С обратной стороны процессорного разъема материнской платы ASRock 880GMH/USB3 отсутствует упорная пластина, которая характерна для плат AMD.

ASRock 880GMH/USB3

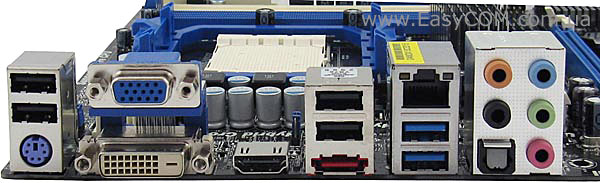

На заднюю панель ASRock 880GMH/USB3 выведены следующие порты:

  • PS/2 для клавиатуры или мыши,
  • пять портов USB 2.0;
  • один порт USB 3.0;
  • разъем RJ45 для сетевых соединений,
  • оптический S/PDIF,
  • один порт eSATA;
  • 5 аналоговых разъемов для подключения 8-канального звука,
  • разъемы подключения монитора – DVI, D-Sub и HDMI.

Причем единственным портом USB 3.0 является нижний разъем USB синего цвета, что нужно учитывать при подключении устройств, так как его легко спутать с рядом стоящим портом USB 2.0 такого же синего цвета.

ASRock 880GMH/USB3

Разъемов для вентиляторов на материнской плате всего три штуки. Как обычно один 4-контактный для процессорного кулера CPU FAN, один 3-контактный для корпусного вентилятора CHA FAN и еще один 3-контактный разъем без возможности управления скоростью вращения PWR FAN.

BIOS и возможности разгона

BIOS материнской платы ASRock 880GMH/USB3 основана на коде AMI.

После краткого знакомства с интерфейсом BIOS материнской платы ASRock 880GMH/USB3 можно сделать вывод, что далеко не каждая материнская плата среднего уровня обладает таким обширным диапазоном настроек. Вдобавок можно заметить, что по сравнению с моделями компаний ASUS, GIGABYTE и MSI, решение ASRock сильно выделяется по возможностям автоматического разгона. Причем, судя по настройкам, разгон можно выполнять до очень высоких значений.

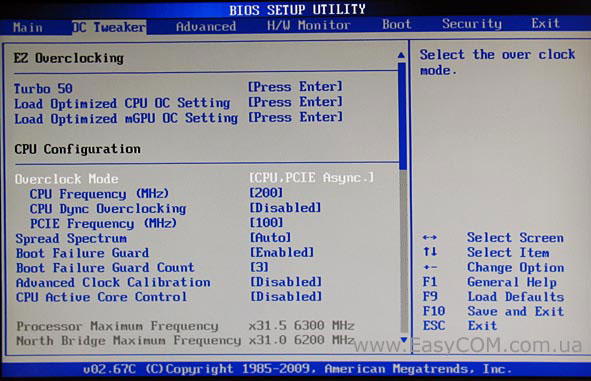

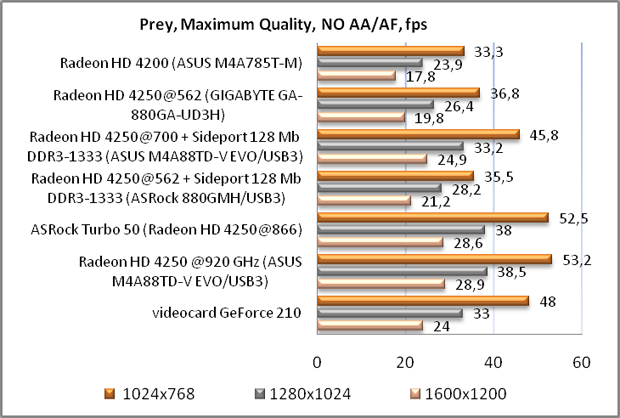

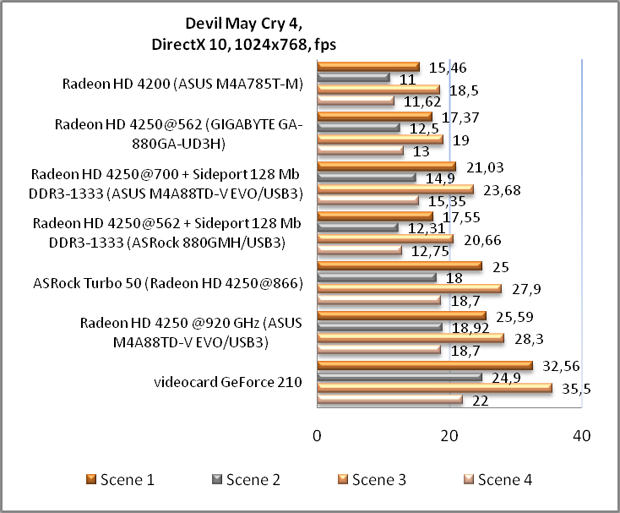

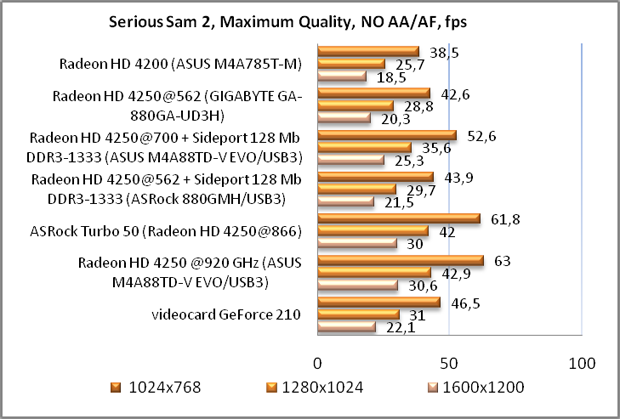

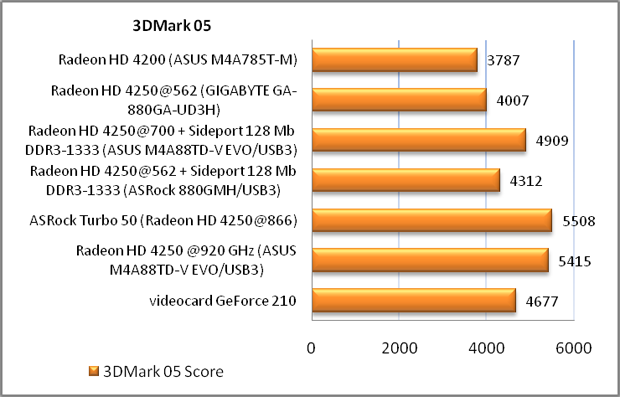

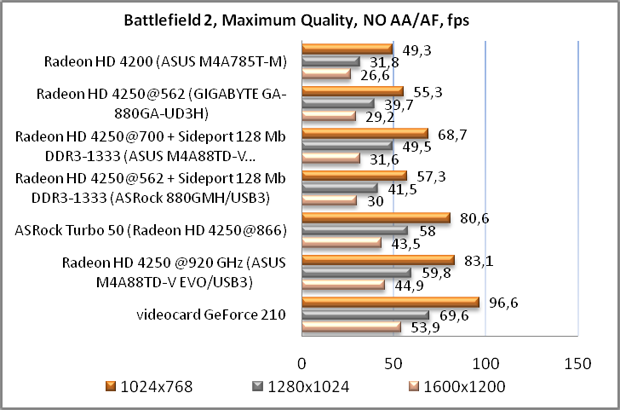

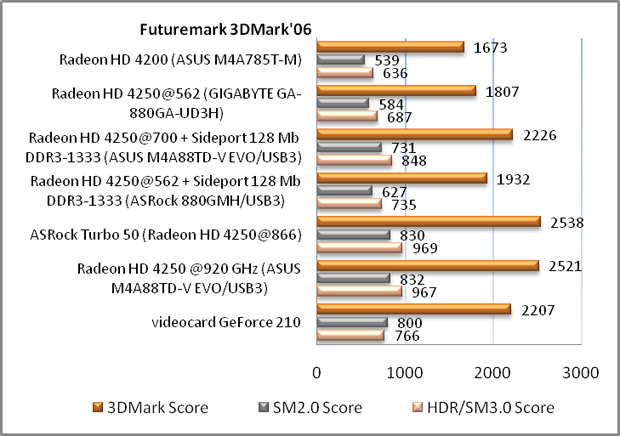

Самой первой настройкой в разделе «OC Tweaker» является технология автоматического разгона процессора и встроенного GPU – Turbo 50. После активации этой технологии на 50% тактовая частота системной шины была увеличена до 230 МГц, что как раз и равно тем 15% которые были указаны на упаковке. Частота же встроенного GPU, судя по настройкам, увеличивалась до 860 МГц. При этом для стабильности системы предусматривалось увеличение напряжения на процессоре до 1,3 В, напряжение на северном мосте – 1,2 В и напряжение на встроенном GPU до 1,48 В. Увеличения же частоты памяти Sideport во время работы Turbo 50 не происходило. Как повлиял подобный разгон на производительность можно увидеть ниже, на графиках тестирования интегрированного графического ускорителя.

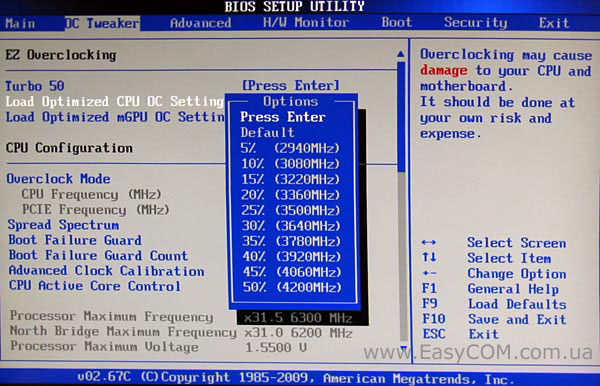

Вторым способом автоматического разгона является разгон процессора в настройке «Load Optimized CPU OC». Причем разгон можно производить в очень большом диапазоне, вплоть до частоты 4,2 МГц. Конечно, многое при этом будет зависеть от имеющегося экземпляра процессора и возможностей системы охлаждения. Например, при первом знакомстве с оверклокерским потенциалом процессора AMD Phenom II X3 720 BE в ручном режиме на материнской плате GIGABYTE GA-MA790XT-UD4P его удалось разогнать до стабильной частоты 3,6 МГц при напряжении 1,536 В. При тестировании же материнской платы ASRock 880GMH/USB3 мы решили повторить результат. Осознавая, что взять планку в 4 или 4,2 ГГц при таком уровне напряжения наш процессор не сможет, мы выбрали для проверки опцию 3,6 ГГц как наиболее реальную.

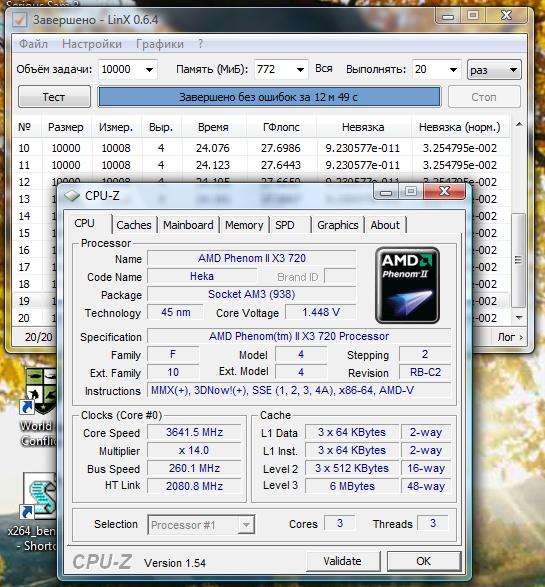

Удивительно, но наш процессор достаточно стабильно работал даже на чуть большей частоте – 3640 МГц при напряжении 1,448 В.

Отрадно, что система при этом уменьшила частоту памяти и частоту шины HyperTransport, для того чтобы они не мешали разгону. Напряжение же было увеличено лишь на процессоре и северном мосте. Так как напряжение питания на модулях памяти во время авторазгона не возрастало, то это позволяет использовать обычные модули памяти. При других опциях настройки «Load Optimized CPU OC» предполагалось следующее увеличение напряжения:

Load Optimized CPU OC

CPU Voltage

NB Voltage

30% - 3640 МГц

1,45 В

1,325 В

35% - 3780 МГц

1,55 В

1,35 В

40% - 3920 МГц

1,55 В

1,35 В

45% - 4060 МГц

1,55 В

1,35 В

50% - 4200 МГц

1,55 В

1,35 В

При увеличении частоты процессора на 35% и выше, напряжение на процессоре увеличивается еще сильнее – до 1,55 В. Мы попробовали загрузить систему на частоте 4060 МГц, но это окончилось неудачей. Таким образом, делаем вывод, что чудес материнская плата ASRock 880GMH/USB3 все-таки совершать не может. Поэтому путем проб и ошибок нужно будет найти стабильную частоту для своего процессора. Сама же функция «Load Optimized CPU OC» работает достаточно хорошо. Этот факт можно оценить и по результатам тестирования системы после разгона.

Прирост производительности после авторазгона процессора AMD Phenom II X3 720 BE до частоты 3640 МГц в сравнении с номинальными частотами:



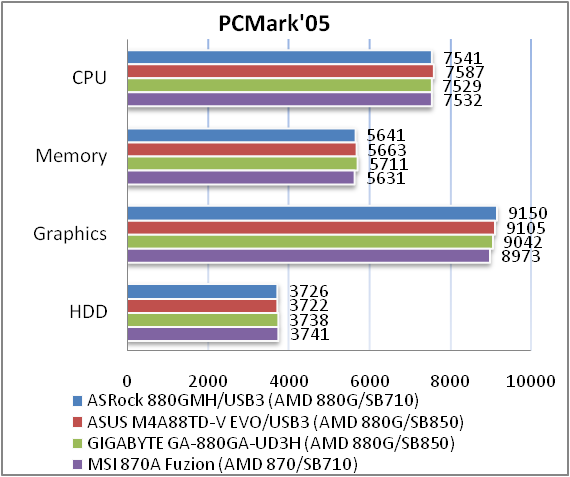

PCMark'05

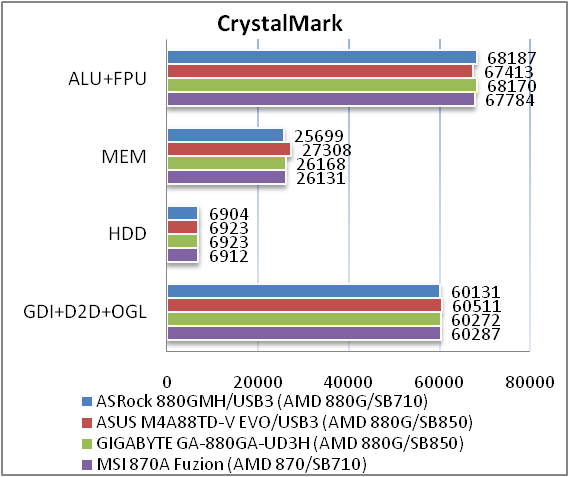

CrystalMark

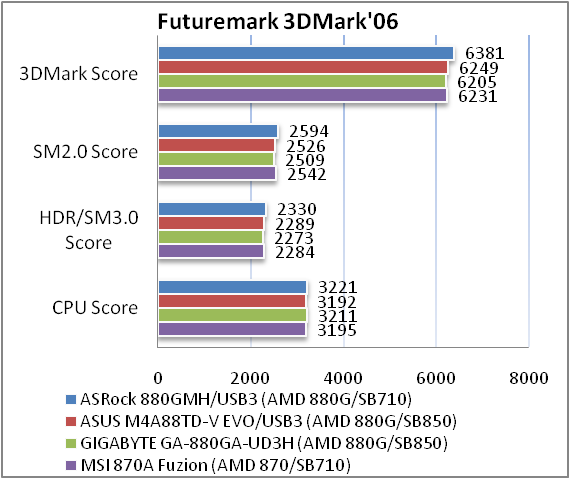

Futuremark 3DMark'06



CPU

Mem

Graphics

ALU+FPU

MEM

3DМark Score

SM2.0 Score

CPU Score

AMD Phenom II X3 720 BE (2,8 ГГц, Nominal)

7541

5641

9150

68187

25699

6381

2594

3221

Load Optimized CPU OC – 30%, 3640 МГц

9768

6553

9710

87560

26454

6521

2587

4016

Прирост производительности, %

29,5

16,1

6,12

28,4

2,93

2,19

-0,27

24,68

Как и было обещано компанией ASRock, вычислительная производительность CPU возросла приблизительно на 30 %. В тоже время немного ускорилась и подсистема памяти, за счет более низких таймингов, хотя ее частота в итоге оказалась меньше первоначальной 1333 МГц.

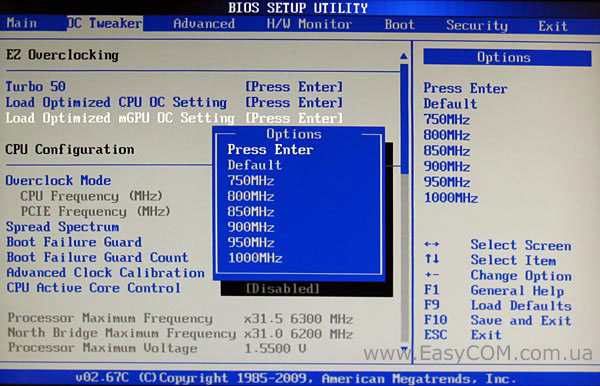

Продолжая рассматривать настройки BIOS можно отметить еще одну функцию авторазгона, теперь уже только встроенного графического процессора – «Load Optimized mGPU OC». Ее возможности в этот раз мы проверять не стали, так как функция Turbo 50 нам показалась более действенным способом разгона.

Если возможности авторазгона на материнской плате ASRock 880GMH/USB3 нам действительно понравились, то возможности разгона в пользовательском режиме немного расстроили. И дело не в том, что настроек для разгона в BIOS имеется очень ограниченное количество, а том, что в разделе они размещаются очень хаотично. Настройки с множителями, частотами и напряжением смешаны, а не разделены, и это ухудшает их поиск в меню. Еще одним «якорем» при ручном разгоне является подсистема памяти, тайминги которой совершенно не изменяются при увеличении частоты тактового генератора, как это происходит на моделях других производителей материнских плат. Поэтому, при значительном увеличении частоты тактового генератора, нужно будет устанавливать все тайминги памяти вручную.

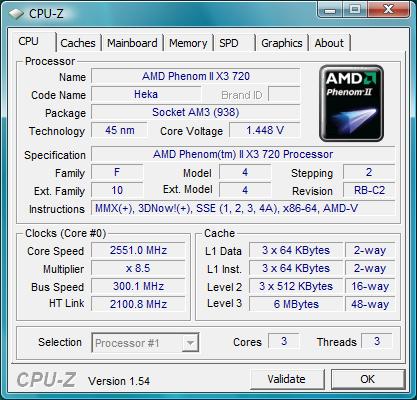

Максимальная частота тактового генератора материнской платы ASRock 880GMH/USB3, зафиксированная нами, составила 300 МГц. Правда этого результата мы достигли только после установки таймингов и подтаймингов оперативной памяти, учитывая ту проблему, о которой мы говорили чуть выше. Частоты тактового генератора в 300 МГц будет вполне достаточно для очень хорошего разгона, но увлекаться при этом сильно не стоит, не забывая, что мощность стабилизатора питания CPU на ASRock 880GMH/USB3 по спецификации не позволяет поддерживать процессоры с TDP более 125 Вт.

Среди настроек для разгона материнской платы ASRock 880GMH/USB3 можно встретить функцию «Advanced Clock Calibration» необходимую для разблокировки скрытых узлов процессора.

Вследствие проведенного нами эксперимента, мы выяснили, что материнская плата ASRock 880GMH/USB3 действительно способна разблокировать процессорные ядра. С помощью ASRock 880GMH/USB3 трехъядерник AMD Phenom II X3 720 BE успешно смог заработать с четырьмя ядрами.

Кроме того, в BIOS материнской платы ASRock 880GMH/USB3 можно найти интересную настройку независимого управления множителями процессорных ядер.

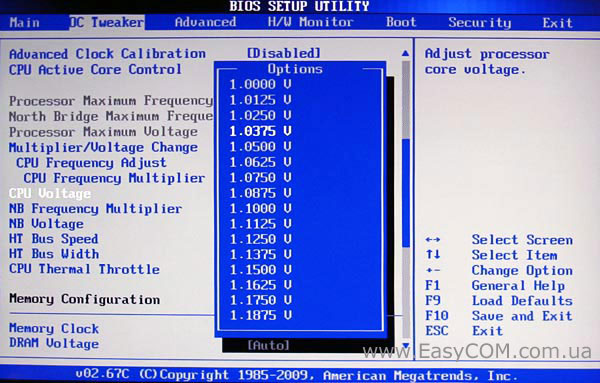

Диапазон значений в настройках управления питанием процессора и северного моста очень большой, а шаг изменения очень маленький, что будет удобно при подборе стабильных значений напряжения.

При номинальной частоте тактового генератора 200 МГц максимальный множитель оперативной памяти соответствует DDR3-1600.

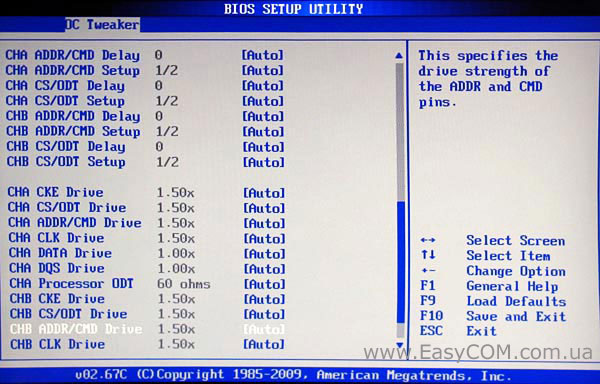

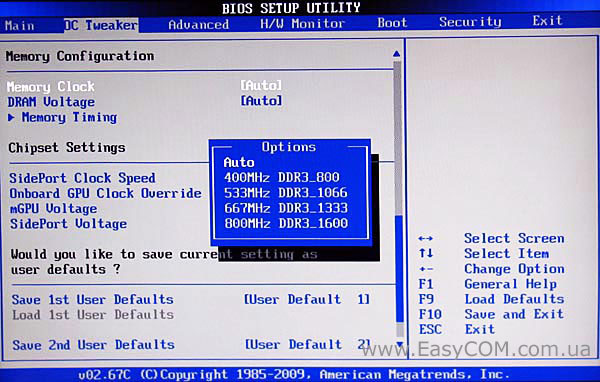

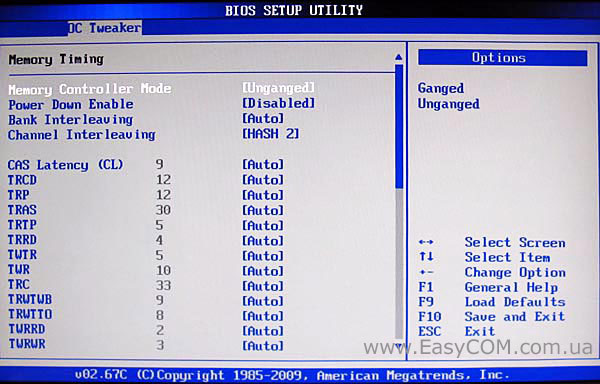

Перечень значений таймингов и подтаймингов оперативной памяти очень длинный. Причем удобно, что текущие значения задержек приводятся рядом с настройками.

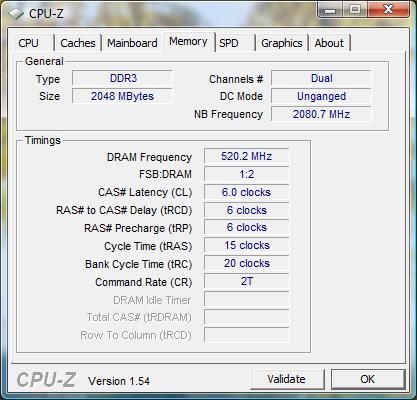

По умолчанию для тестового комплекта памяти из пары DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3 на частоте DDR3-1333 материнская плата устанавливала не оптимальные, а завышенные тайминги, значения которых показано на фото. Поэтому тайминги пришлось корректировать вручную.

В отличие от шага в настройках питания процессора и северного моста, размер шага напряжения на встроенном GPU не порадовал. Шаг у этой настройки достаточно большой, приблизительно равный 0,1 В.

К дополнительным достоинствам BIOS материнской платы ASRock 880GMH/USB3 можно отнести наличие возможности сохранять три профиля пользовательских настроек не выходя из раздела «OC Tweaker».

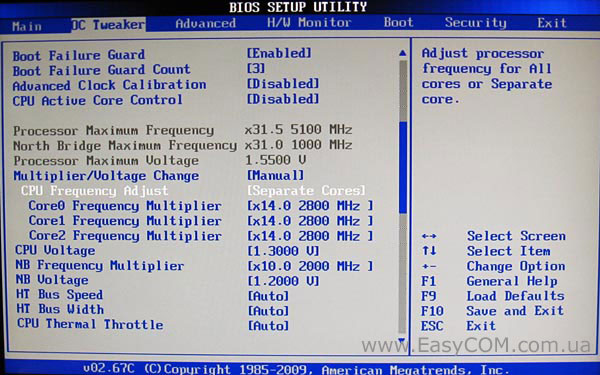

Остальные настройки, необходимые для разгона, находятся в раздела «OC Tweaker»:

Параметр

Название меню

Диапазон

Шаг

Отключение технологий процессора

AMD Cool’n’Quiet
Virtualization
C1E
Advanced Clock Calibration
L3 Cache Allocation





Автоматический разгон частоты CPU и GPU

Turbo 50

System Performance Increases 40%, System Performance Increases 50%



Автоматический разгон частоты CPU

Load Optimized CPU OC

5% - 50%

5%

Автоматический разгон частоты GPU

Load Optimized mGPU OC

750 - 1000 МГц

50 МГц

Опорная частота

CPU Frequency

150 - 500 МГц

1 МГц

Технология динамического разгона

CPU Dync Overclocking

4 - 20%

4%

Частота шины PCI Express

PCIE Frequency

75 - 250 МГц

1

Множитель частоты процессора

CPU Frequency Multiplier

x8,5 - x31

x0,5

Напряжение на процессоре

CPU Voltage

0,6 - 2,0 В

0,0125 В

Множитель частоты северного моста

NB Frequency Multiplier

x5,0 - x31

x1

Напряжение на северном мосте

NB Voltage

0,6 - 1,55 В

0,0125 В

Множитель частоты шины HyperTransport

HT Bus Speed

x1 - x10

x1



CPU Thermal Throttle

12,5% - 87,5%

12,5%

Частота памяти

Memory Clock

400 - 800 МГц

133 МГц

Напряжение на памяти

Memory Voltage

1,3 - 2,05 В

0,05 В

Настройки таймингов памяти

DRAM Timing Mode

TLC, TRCD, TRP, tRTP, TRAS TRC, tWR, tRRD, tWRRD, tRWTTO, tWRRD, tWTR, tWRWR, tRDRD, Trfc0, Trfc1, Trfc2, Trfc3

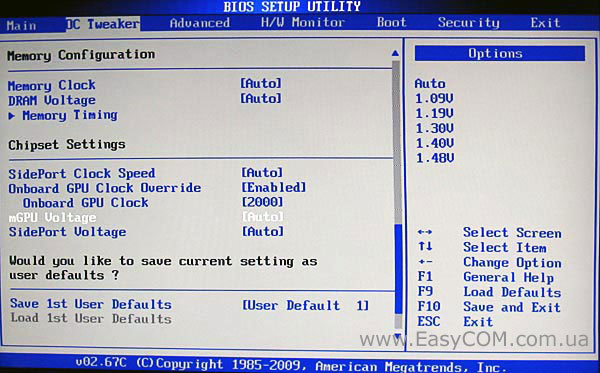

Частота памяти Sideport

Sideport Clock Speed

533 – 1700 МГц

133 МГц

Частота встроенного GPU

Onboard GPU Clock

350 - 2000 МГц

1 МГц

Напряжение на встроенном GPU

mGPU Voltage

1,09 - 1,48 В

0,1 В

Напряжение на памяти Sideport

Sideport Voltage

1,5 - 1,8 В

0,1 В

Режим работы встроенной графики

Internal Graphics Mode

UMA, SIDEPORT, UMA+SIDEPORT



Объем внутренней памяти

Share Memory

32, 64, 128, 256, 512 МБ

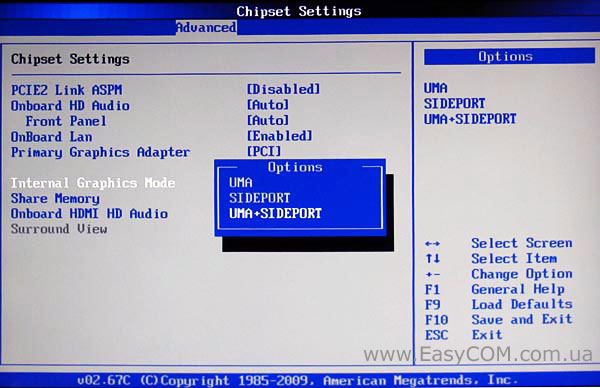

В разделе «Advanced» для интегрированного видеоускорителя можно настраивать варианты доступа к оперативной памяти:

  • UMA – используется только системная память;
  • Sideport – используется только встроенная память;
  • UMA+Sideport – комбинированный вариант доступа к памяти.

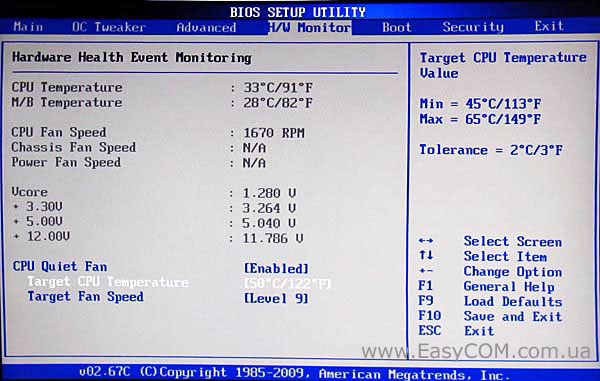

В окне H/W Monitor можно следить за:

  • температурой процессора и материнской платы;
  • скоростью вращения процессорного кулера и двух вентиляторов;
  • напряжением на линиях питания 3.3В, 5В, 12В и ядре процессора.

Помимо того, в этом разделе можно активировать функцию автоматического управления скоростью вращения процессорного кулера CPU Quiet Fan.
