Обзор и тестирование материнской платы ASRock FM2A85X Extreme4-M
02-12-2012
В этом материале мы познакомимся с ASRock FM2A85X Extreme4-M - одной из материнских плат от компании ASRock, выполненных на основе недавно представленного флагманского набора системной логики AMD A85X, предназначенного для работы с представителями второго поколения гибридных процессоров AMD A (Trinity). По состоянию на ноябрь 2012 года модельный ряд системных плат компании ASRock с индексом A85X состоит из трех моделей:
|
ASRock FM2A85X
|
ASRock FM2A85X
| |
USB 3.0 |
4/2 |
6/2 |
2/2 |
USB 2.0 |
2/6 |
2/6 |
4/6 |
Оперативная память |
4 x DIMM |
4 x DIMM |
4 x DIMM |
PCI-E x16 |
2 (x8+x8) |
1 |
1 |
PCI-E x4 |
1 |
1 |
1 |
PCI-E x1 |
2 |
2 |
1 |
PCI |
2 |
3 |
1 |
Видео выходы |
HDMI |
HDMI |
HDMI |
Аудио выходы |
5 |
5 |
6 |
SATA 3Gb/s |
Нет |
Нет |
Нет |
SATA 6Gb/s |
7 |
7 |
7 |
eSATA |
1 |
1 |
1 |
mSATA |
Нет |
Нет |
Нет |
Wi-Fi/Bluetooth |
Нет |
Нет |
Нет |
Фазы питания |
8+2 |
4+2 |
4+2 |
Формат |
ATX |
ATX |
MicroATX |
Материнская плата ASRock FM2A85X Extreme4-M является единственной моделью формата MicroATX, выполненной на основе флагманского набора системной логики AMD A85X. Соответственно, ASRock FM2A85X Extreme4-M, по предварительной оценке, отлично подойдет пользователю, желающему собрать компактный ПК на основе связки из нового APU от AMD и «топовой» системной логики AMD A85X и при этом отдающему свое предпочтение продуктам компании ASRock. Альтернативой могут выступить более дешевые материнские платы ASRock FM2A75 Pro4-M либо ASRock FM2A55M-DGS, однако, основаны они на других чипсетах - AMD A75 и AMD A55, со всеми сопутствующими ограничениями.
Предлагаем перейти непосредственно к обзору ASRock FM2A85X Extreme4-M и начать его со спецификаций платы.
Спецификации материнской платы ASRock FM2A85X Extreme4-M:
Производитель |
ASRock | |
Модель |
FM2A85X Extreme4-M (rev 1.0) | |
Чипсет |
AMD A85X | |
Процессорный разъем |
Socket FM2 | |
Поддерживаемые процессоры |
AMD A (Socket FM2) | |
Используемая память |
2600+(O.C.)/2400(O.C.)/2133(O.C.)/1866/1600/1333/1066 МГц | |
Поддержка памяти |
4 x 1.5V DDR3 DIMM слота с поддержкой до 64 ГБ памяти | |
Слоты расширения |
1 x PCI Express 16 2.0 (x16) |
AMD CrossFireX |
1 x PCI Express x1 | ||
Дисковая подсистема |
Чипсет AMD A85X поддерживает: | |
LAN |
1 x гигабитный сетевой контроллер Realtek RTL8111E (10/100/1000 Мбит/с) | |
Звуковая подсистема |
Кодек Realtek ALC892 | |
Питание |
24-контактный разъем питания ATX | |
Вентиляторы |
2 x разъем вентилятора CPU | |
Охлаждение |
Алюминиевый радиатор чипсета | |
Внешние порты I/O |
1 x DVI-D | |
Внутренние порты I/O |
1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-пин) | |
BIOS |
64 Mb Flash ROM, | |
Комплектация |
руководство пользователя; | |
Форм-фактор, |
MicroATX | |
Сайт производителя |
http://www.asrock.com/ |
Упаковка и комплектация

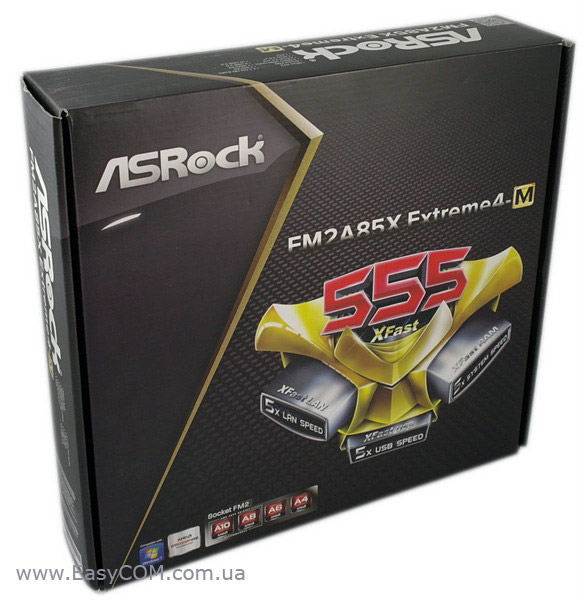

Материнская плата ASRock FM2A85X Extreme4-M поставляется в картонной коробке небольших размеров. Общее оформление стандартное для последних продуктов компании: полиграфия черного цвета и минимум разномастных изображений и логотипов. Основное пространство лицевой стороны отведено под логотип концепции «555», которая состоит из трех технологий:
-
XFast RAM – технология, которая позволяет создать виртуальный диск из части оперативной памяти, что дает серьезное увеличение скорости работы ПО, производителем заявлено ускорение работы в пять раз;
-
XFast LAN – технология, которая поможет снизить отклик в игре и повысить приоритет онлайн игр на фоне других задач связанных с доступом в Интернет;
-
XFast USB – увеличение скорости работы портов USB в пять раз.
Помимо этого, на коробке отмечена поддержка операционной системы Windows 7 (упоминание о поддержке новой Windows 8 можно найти на официальном сайте ASRock), технологии AMD CrossFireX и новых процессоров семейства AMD A (Socket FM 2).
На обратной стороне упаковки детально описаны основные технологии, примененные в материнской плате, а также ее ключевые особенности, а именно:
-
Концепция «555»;
-
X Boost – технология автоматического разгона компонентов ПК (обещан прирост производительности вплоть до 15,77%), активируется нажатием клавиши «Х» на клавиатуре во время загрузки компьютера;
-
Interactive UEFI – современная графическая оболочка BIOS;
-
Fast Boot – при помощи данной технологии сокращается время загрузки компьютера, в идеальном случае оно может составлять всего полторы секунды (зависит от конфигурации системы);
-
Restart to UEFI – данная функция позволяет перезагрузить ПК с автоматическим заходом непосредственно в BIOS;
-
ASRock Dehumidifier – функция, которая позволяет предотвратить повреждение материнской платы из-за конденсата, при ее активации ПК будет периодически производить снижение уровня влажности внутри корпуса;
-
ASRock OMG – менеджер онлайн-защиты, позволяет запретить доступ в Интернет, либо ограничить его определенным пользователем по заранее установленному расписанию;
-
AMP & XMP - поддержка AMD Memory Profile и Intel Extreme Memory Profile;
-
Поддержка оперативной памяти DDR3 с частотой 2600+ МГц.
В нижнем левом углу нашлось место для подробной спецификации платы.

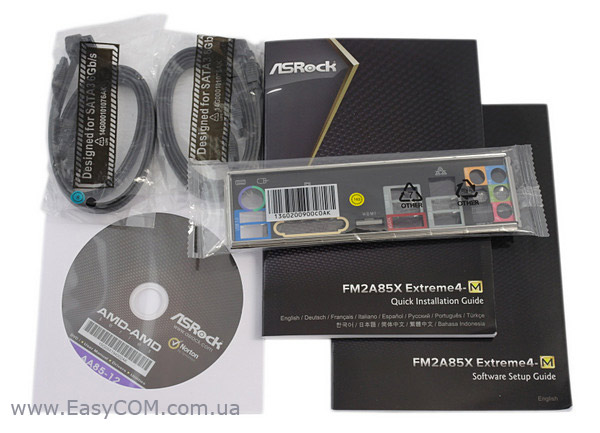

Комплект поставки ASRock FM2A85X Extreme4-M достаточно скромный, в коробке с материнской платой мы обнаружили:
-
Документацию;
-
Диск с драйверами и утилитами;
-
Четыре SATA-шлейфа;
-
Заглушку интерфейсной панели.
Дизайн и особенности платы
Материнская плата ASRock FM2A85X Extreme4-M выполнена в формате MicroATX на текстолите коричневого цвета. Если говорить о компоновке, то к ней у нас возникло несколько претензий.
Самым неудачным решением, по нашему мнению, является расположение одного из портов SATA таким образом, что он частично перекрывает доступ к крепежному отверстию в правом нижнем углу текстолита, что не позволит его максимально зафиксировать при монтаже платы в системный блок. Отдельно стоит отметить несколько перегруженную портами и разъемами нижнюю часть текстолита, а также наличие всего двух разъемов для подключения системных вентиляторов.
Все компоненты без проблем уместились на лицевой стороне платы, так что ее обратная сторона привлекает внимание разве что усилительной пластиной, которая обеспечивает возможность установки достаточно мощных систем охлаждения.

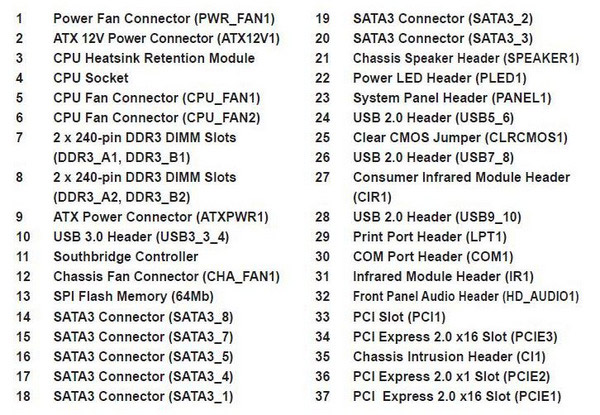

В нижней части платы расположены следующие разъемы: колодка подключения аудио разъемов передней панели, колодка подключения опционального ИК-приемника/передатчика (IR), порты COM и LPT, и три колодки подключения портов USB 2.0. Отдельно отметим, что одна из колодок (USB9_10 на схеме) совмещена с разъемом под названием CIR, при подключении порта USB 2.0 к данной колодке порт будет способен работать с выносным ИК-приемником с интерфейсом USB. Всего на плате реализовано десять портов USB 2.0, шесть внутренних и четыре на интерфейсной панели.
Ближе к правому углу платы расположены колодка подключения фронтальной панели, а также колодка подключения системного динамика «пищалки».
В правом нижнем углу текстолита, перпендикулярно его поверхности, расположены семь портов SATA. Все семь портов соответствуют спецификации SATA 6 Гбит/с и реализованы силами чипсета AMD A85X. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

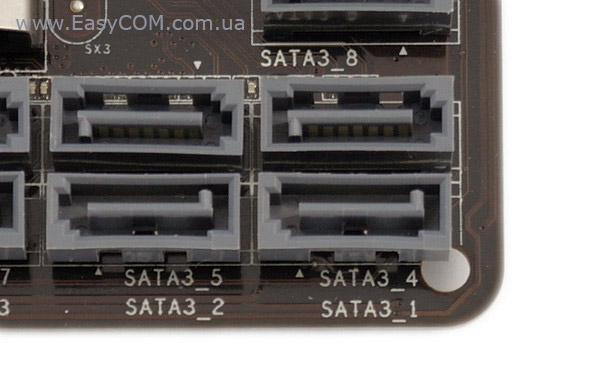

В связи с тем, что чипсет поддерживает работу восьми портов SATA 6 Гбит/с, а на материнской плате их семь, то, соответственно, работа порта eSATA, расположенного на интерфейсной панели, также реализована при помощи чипсета.
Рядом с портами SATA расположена колодка подключения выносной панели с двумя портами USB 3.0 (в комплекте не поставляется). Всего на плате реализовано четыре порта USB 3.0, два внутренних и два на интерфейсной панели. Все четыре порта реализованы силами чипсета AMD A85X.
Системная плата ASRock FM2A85X Extreme4-M оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Оперативная память может работать в двухканальном режиме, для его реализации модули памяти необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах от 1066 до 1866 МГц в номинальном режиме и до 2600 МГц в разгоне. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

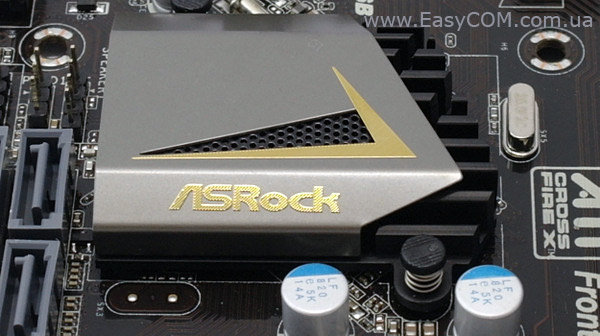

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от чипсета AMD A85X, второй накрывает микросхемы MOSFET. Первый радиатор крепиться при помощи пластиковых клипс на пружинках, тогда как второй - при помощи более надежных винтов.
Благодаря низкому тепловыделению нового чипсета, а также эффективной системе охлаждения, в процессе тестирования платы температура радиаторов не превышала 37°C, что является очень хорошим результатом.

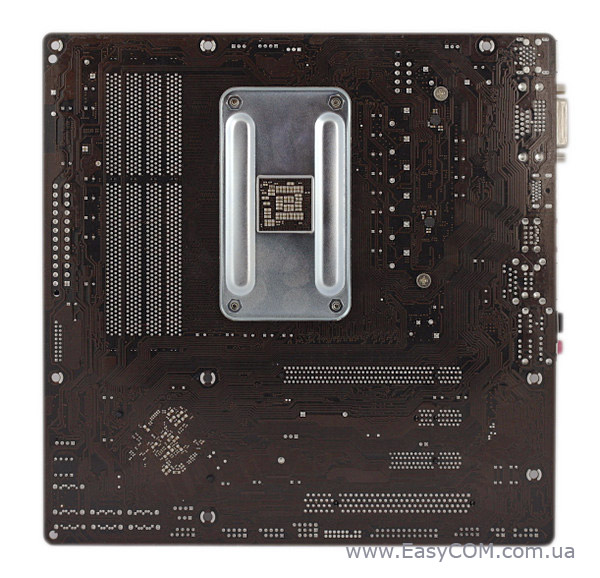

Расположение Socket FM2 и опорной пластины стандартно. Питание процессора осуществляется по 4+2-фазной схеме для вычислительных ядер и дополнительных узлов.

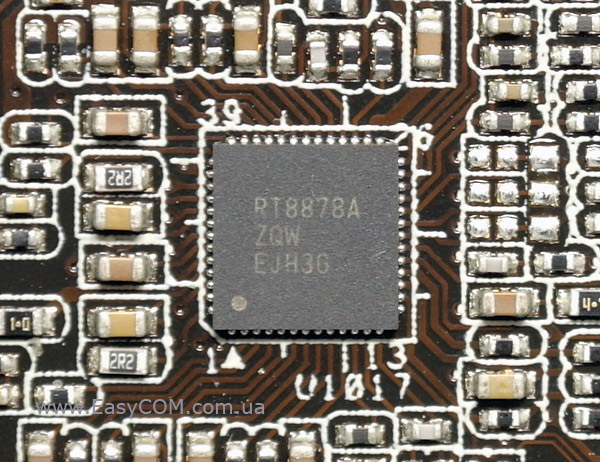

Сам преобразователь основан на ШИМ-контроллере RT8878A. Все компоненты, из которых состоит узел питания процессора, отличаются высокой степенью надежности – конденсаторы используются твердотельные, а дроссели с ферритовым сердечником.
Возможности расширения функциональности материнской платы ASRock FM2A85X Extreme4-M стандартные для формата MicroATX. В наличии два слота для установки графических адаптеров - PCI-Express, оба соответствуют спецификации 2.0. И если первый всегда использует 16 линий, то второй лишь 4 линии.
Производителем заявлена поддержка технологии AMD CrossFireX. При использовании двух графических адаптеров линии между слотами распределяются по схемех16+х4. Отметим, что режим, в котором реализована поддержка AMD CrossFireX, является далеко не самым оптимальным, намного более уместным была бы реализация работы данной технологии в формате х8+х8.
Также расширение функциональности материнской платы возможно за счет одного слота PCI-Express х1, который также соответствуют спецификации 2.0, и одного слота PCI.
Работа всех слотов расширения реализована силами чипсета, без применения дополнительных контроллеров.

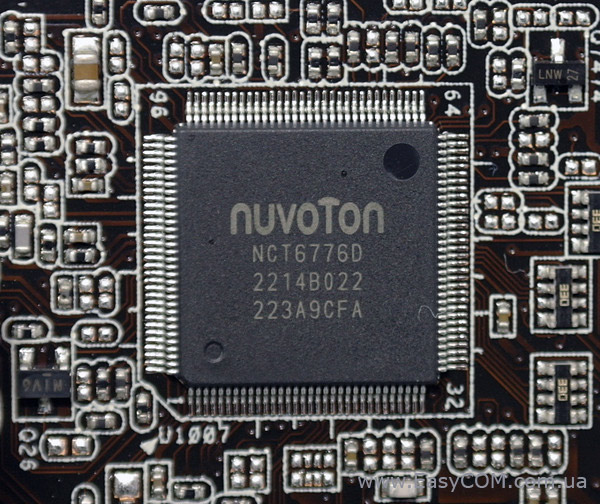

Возможности Multi I/O обеспечены микросхемой Nuvoton NCT6776D, которая управляет работой вентиляторов, портов COM, LPT и PS/2, а также обеспечивает мониторинг.

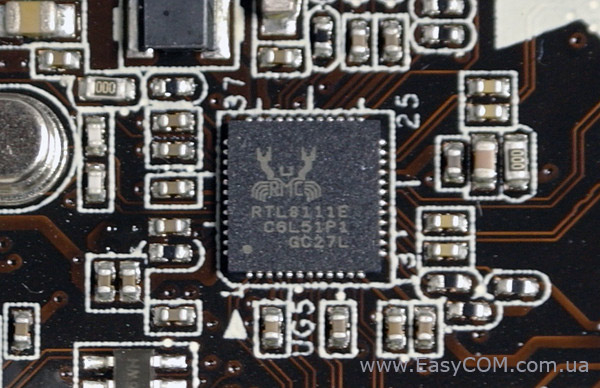

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111E.

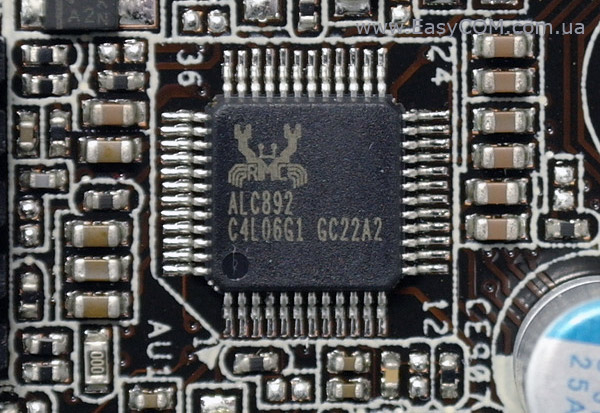

Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке 8-канального звука Realtek ALC892, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

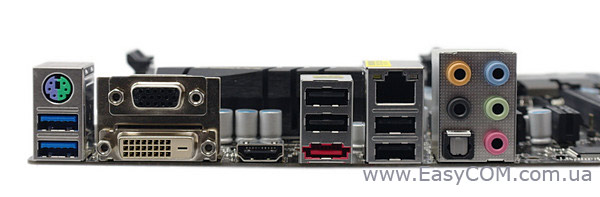

На интерфейсную панель материнской платы ASRock FM2A85X Extreme4-M выведены следующие порты:
-
1 x HDMI;
-
1 x VGA;
-
1 х DVI-D;
-
1 x LAN (RJ45);
-
4 x USB 2.0;
-
2 x USB 3.0;
-
1 х eSATA;
-
1 x Optical S/PDIF out;
-
5 x Аудио портов;
-
1 х PS/2 (мышь, клавиатура).
Можно отметить хорошую компоновку интерфейсной панели, наличие практически всех наиболее востребованных видеовыходов (за исключением DisplayPort), шести портов USB и поддержку eSATA. Единственное, что можно было бы улучшить, это увеличить количество портов USB 3.0.
Отдельно отметим, что, несмотря на компактность формата MicroATX, производитель позаботился об удобном подключении многоканальных аудиосистем.
Материнская плата ASRock FM2A85X Extreme4-M оснащена четырьмя разъемами для подключения вентиляторов, два из них служат для питания вентиляторов системы охлаждения процессора (один трехконтактный и один четырехконтактный), два других предназначены для подключения системных вентиляторов (один трехконтактный и один четырехконтактный).
UEFI BIOS

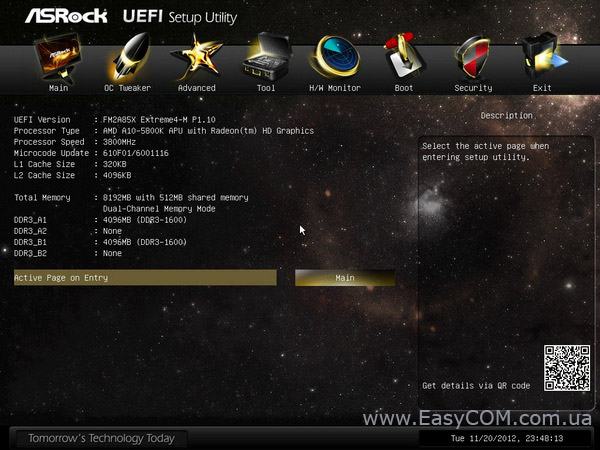

Материнская плата ASRock FM2A85X Extreme4-M использует современный предзагрузчик, основанный на графическом интерфейсе UEFI. На главный экран предзагрузчика выводится информация об установленной модели процессора, а также об общем объеме и текущей частоте оперативной памяти. Переход по разделам UEFI осуществляется при помощи щелчка мышью по ярлыкам в верхней части экрана.

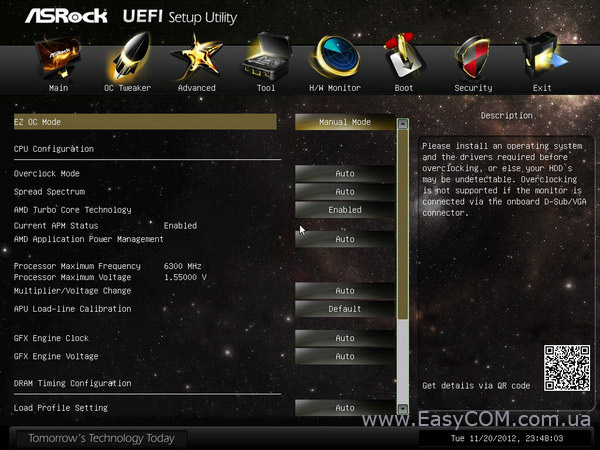

Основная часть настроек, касающихся изменения частоты работы системной шины, CPU, встроенного графического ядра, оперативной памяти, сгруппированы в специализированном разделе OC Tweaker, где в свою очередь они удобно разнесены по подразделам в зависимости от типа.

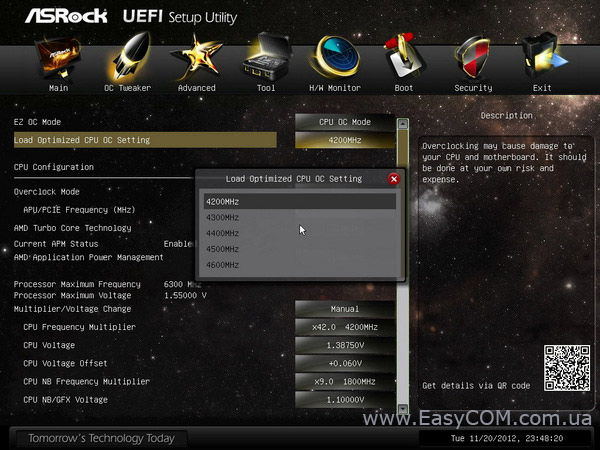

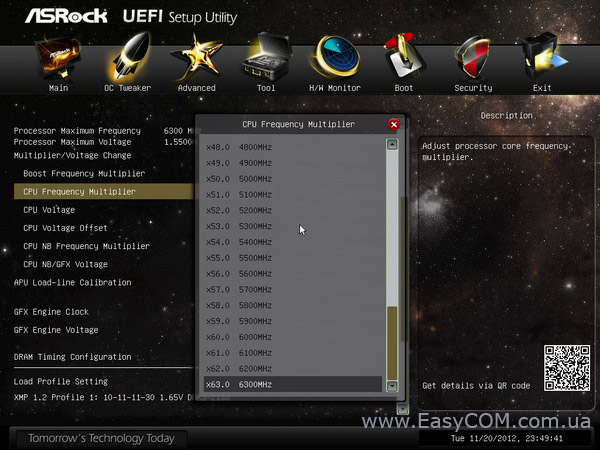

При попадании в раздел OC Tweaker первым делом обращает на себя внимание подраздел Load Optimized CPU OC Setting, в котором возможен выбор одного из пяти предварительно записанных профилей разгона процессора. Простое переключение между ними позволит выбирать различные степени разгона.
Также возможно изменение процессорного множителя вручную.

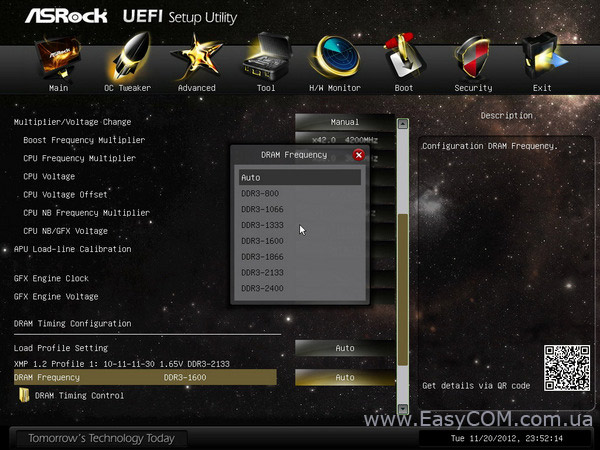

Множитель частоты памяти позволяет устанавливать частоту от 1600 МГц до 2400 МГц.

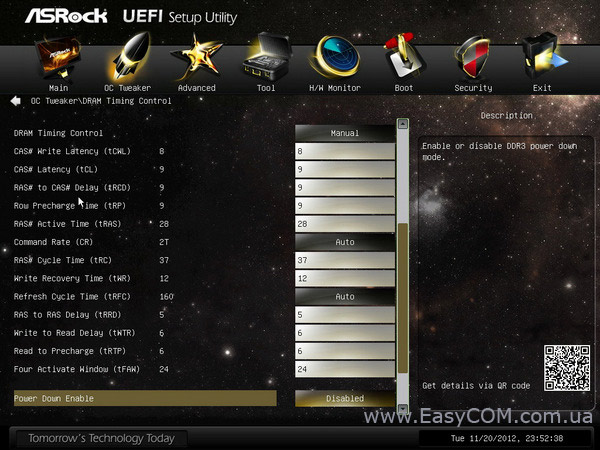

Также, при необходимости, можно получить доступ к регулировкам задержек памяти.
Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:
Параметр |
Название меню |
Диапазон |
Шаг |
Профили автоматического разгона процессора |
Load Optimized CPU OC Setting |
4200 - 4600 |
100 |
Тайминги оперативной памяти |
DRAM Timing Control |
tCWL, tCL, tRCD, tRP, tRAS, CR, tRC, tWR, tRFC, tRRD, tWTR, tRTP, tFAW |
|
Частота системной шины |
APU/PCIE Frequency |
100 - 136 |
1 |
Турбо множитель |
Boost Frequency Multiplier |
16 - 63 |
1 |
Процессорный множитель |
CPU Frequency Multiplier |
14 - 63 |
1 |
Напряжение на процессоре |
CPU Voltage |
0,60000 – 1,55000 |
0,00625 |
Возможное отклонение от установленного напряжения на процессоре |
CPU Voltage Offset |
-0,108 - +0,300 |
0,012 |
Множитель частоты интегрированного в чипсет северного моста |
CPU NB Frequency Multiplier |
5 - 31 |
1 |
Напряжение на интегрированном в чипсет северном мосте |
CPU NB/GFX Voltage |
0,60000 – 1,55000 |
0,00625 |
Частота графического ядра процессора |
GFX Engine Clock |
723, 760, 800, 844, 894, 950, 1013, 1085, 1169, 1266, 1381, 1520, 1688, 1900 |
|
Напряжение на графическом ядре процессора |
GFX Engine Voltage |
1,199 – 1,542 |
0,006 |
Частота оперативной памяти |
DRAM Frequency |
800, 1066, 1333, 1600, 1866, 2133, 2400 |
|
Напряжение на оперативной памяти |
DRAM Voltage |
1,165 – 1,800 |
0,005 |
Напряжение на шине PCIE |
APU PCIE Voltage VDDP |
1,208 – 1,563 |
0,012 0,013 |
Напряжение на чипсете |
SB Voltage |
1,10 – 1,40 |
0,10 |
Объем памяти для графического ядра процессора |
Share Memory |
32, 64, 128, 256, 512, 1024, 2048 |
|
Целевая температура процессора |
Target CPU Temperature |
45 – 65 |
|

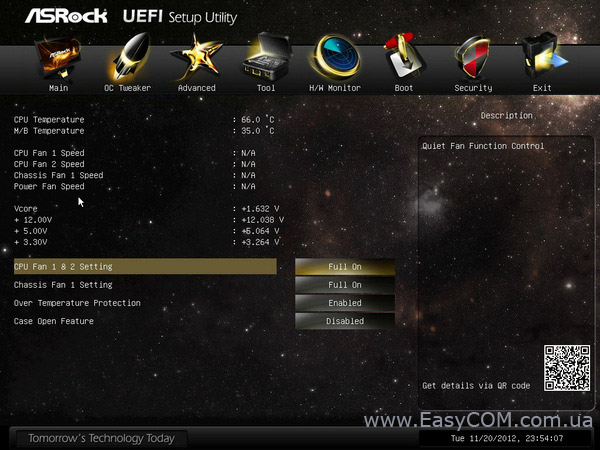

В разделе «H/W Monitor» открывается доступ к наблюдению за температурой процессора и чипсета, а также скоростью вращения установленных вентиляторов.
Кроме этого в данном разделе можно следить за:
-
напряжением на ядре процессора;
-
напряжением на линиях питания +12В, +5В и +3,3В;
-
показаниями дополнительных температурных датчиков.
К сожалению, доступа к наблюдению за напряжением на модулях оперативной памяти нет.
Отдельно стоит отметить возможность снятия «скриншотов» в BIOS.
Тестирование
Для проверки возможностей материнской платы использовалось следующее оборудование:
APU |
AMD A10-5800K |
Кулер |
Scythe Mugen 3 Rev. B PCGH Edition |
Оперативная память |
2х DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX |
Видеокарта |
AMD Radeon HD 7660D |
Жесткий диск |
Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic X-560 (560 Вт, 120 мм вентилятор) |
Корпус |
CHIEFTEC Libra LF-01B |
Результаты тестов:

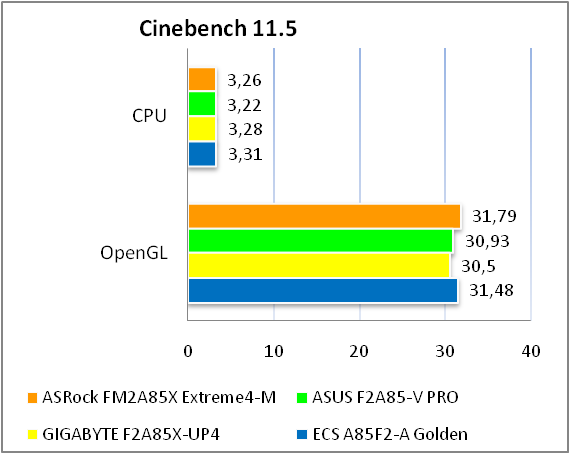

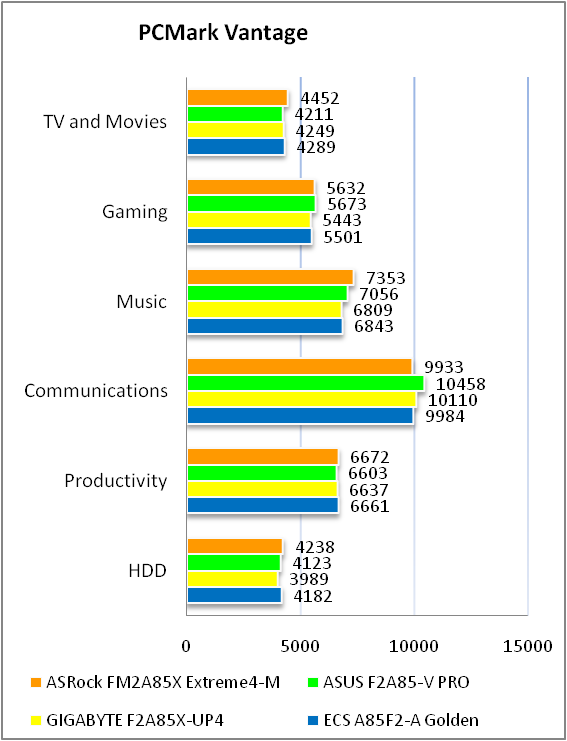

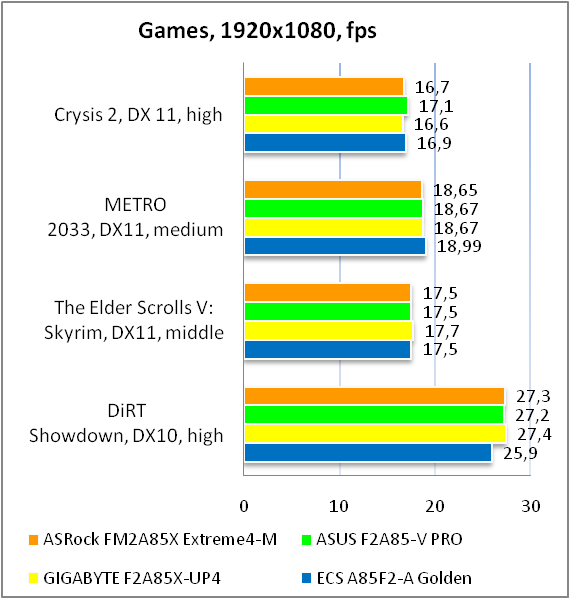

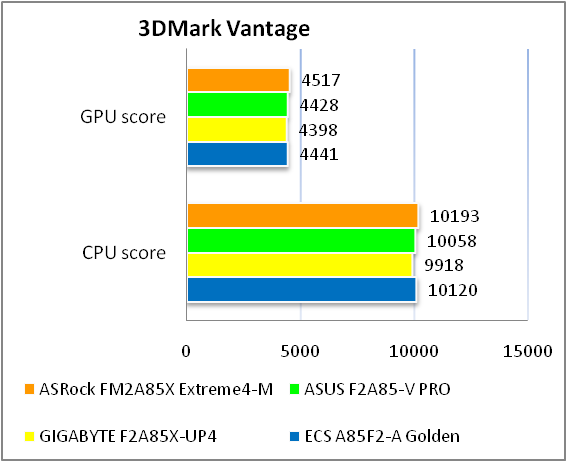

Как видим, результаты отличаются от рассмотренных нами ранее материнских плат исключительно в пределах погрешности тестов, что говорит нам о качественном уровне исполнения платы и хорошей оптимизации BIOS.
Возможности разгона

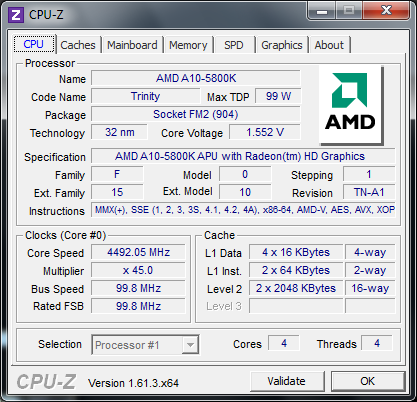

Возможности разгона тестировались при помощи процессора AMD A10-5800K c разблокированным множителем, который при помощи предустановленных профилей удалось ускорить до 4,5 ГГц:

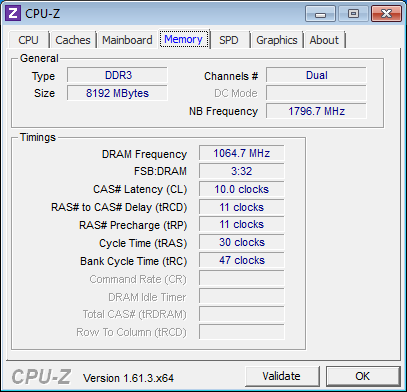

После увеличения напряжения на модулях памяти до 1,65 В. частота работы оперативной памяти составила 2133 МГц, при этом прибегать к подбору таймингов не потребовалось:
Тестирование звукового тракта на основе кодека Realtek ALC892
Отчет о тестировании в RightMark Audio Analyzer
16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.18, -0.20 |
Очень хорошо |
Уровень шума, дБ (А) |
-84.0 |
Хорошо |
Динамические диапазон, дБ (А) |
84.2 |
Хорошо |
Гармонические искажения, % |
0.0035 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-73.4 |
Средне |
Интермодуляционные искажения + шум, % |
0.025 |
Хорошо |
Взаимопроникновение каналов, дБ |
-82.5 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.022 |
Хорошо |
Общая оценка |
|
Хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.07, -0.16 |
Очень хорошо |
Уровень шума, дБ (А) |
-84.2 |
Хорошо |
Динамические диапазон, дБ (А) |
84.7 |
Хорошо |
Гармонические искажения, % |
0.0045 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-74.7 |
Средне |
Интермодуляционные искажения + шум, % |
0.024 |
Хорошо |
Взаимопроникновение каналов, дБ |
-79.2 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.020 |
Очень хорошо |
Общая оценка |
|
Хорошо |
Предустановленный аудиокодек Realtek ALC892 обеспечивает достаточное качество звука для повседневного использования, хотя настоящие меломаны, вероятнее всего, решат обзавестись внешней звуковой картой.
Выводы
Материнская плата ASRock FM2A85X Extreme4-M представляет собой достаточно интересное решение для использования совместно с новыми процессорами от AMD с интегрированной графикой. Среди основных преимуществ данного продукта стоит упомянуть высокую надежность компонентов, соответствие всех портов SATA стандарту 6 Гбит/с, наличие большинства востребованных видео выходов, удобное подключение многоканальных аудио систем, а также хороший разгонный потенциал и наличие предустановленных профилей автоматического разгона процессора.
Отдельно отметим несколько фирменных технологий от ASRock, а именно защиту от повреждений материнской платы, вызванных чрезмерной влажностью (ASRock Dehumidifier), быструю загрузку системы (ASRock Fast Boot), а также BIOS с приятной графической оболочкой и хорошей функциональностью.
Поскольку каких-либо технических ограничений в работе слотов расширения и портов на ASRock FM2A85X Extreme4-M нет, то своего рода недостатками платы являются несущественные недоработки в компоновке: один из портов SATA перекрывает доступ к крепежному отверстию в правом нижнем углу материнской платы, поддержка AMD CrossFireX реализована не в самой оптимальной конфигурации х16+х4.
Достоинства:
-
поддержка портов USB 3.0 и большое количество портов SATA 6 Гбит/c;
-
хороший разгонный потенциал;
-
предустановленные в BIOS профили автоматического разгона процессора;
-
поддержка большого количества фирменных технологий от ASRock;
-
качественная элементная база;
-
использование качественного аудиокодека;
-
хорошая компоновка интерфейсной панели.
Особенности:
-
поддержка портов COM и LPT;
-
отсутствует поддержка устаревших интерфейсов FDD и IDE;
-
реализация AMD CrossFireX в конфигурации х16+х4.
-
не самое удачное расположение портов SATA.
Автор: Константин Шорохов
Выражаем благодарность компании MTI, официальному дистрибьютору ASRock, за предоставленную для тестирования материнскую плату.
Выражаем благодарность компаниям Intel, Kingston, MSI и SeaSonic за предоставленное для тестового стенда оборудование.
