Обзор и тестирование материнской платы ASRock Z87E-ITX

Продолжая серию обзоров современных материнских плат от компании ASRock, предназначенных для работы с новыми процессорами Intel Haswell, мы познакомим вас с крайне интересным решением, выполненным в формате Mini-ITX. В первую очередь оно предназначено для работы в составе мультимедийных домашних ПК. Если подходить к изучению спецификаций новинки именно с этой стороны, то все, что может понадобиться владельцу HTPC, есть в наличии, однако обо всем по порядку.

ASRock Z87E-ITX

Спецификации материнской платы ASRock Z87E-ITX:

Производитель

ASRock

Модель

Z87E-ITX (rev 1.0)

Чипсет

Intel Z87 Express

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого поколения

Частота используемой памяти

2933+* / 2800* / 2400* / 2133* / 1866* / 1600 / 1333 / 1066 МГц

* в разгоне

Поддержка памяти

2 x 1.5V DDR3 DIMM слота с поддержкой до 16 ГБ памяти

Слоты расширения

1 x PCI Express 3.0 x16 (CPU)

1 x half mini-PCI Express (для модуля беспроводных интерфейсов)

1 х mSATA/mini-PCI Express

Дисковая подсистема

Чипсет Intel Z87 Express поддерживает:

6 x SATA 6 Гбит/с

Поддержка RAID 0, 1, 5, 10, NCQ, AHCI и Hot Plug

1 x mSATA 6 Гбит/с

Поддержка NCQ и AHCI

1 х eSATA 6 Гбит/с

Поддержка NCQ, AHCI и Hot Plug

LAN

1 x Intel WGI217V (10/100/1000 Мб/с)

WLAN

Двухполосный модуль IEEE 802.11a/b/g/n/ac (2,4 / 5 ГГц)
Максимальная скорость до 867 Мбит/с

Bluetooth

Bluetooth 4.0

Звуковая подсистема

Кодек Realtek ALC1150

7.1-канальный звук

SPDIF Out

Питание

24-контактный разъем питания ATX

8-контактный ATX12V разъем питания

Вентиляторы

1 x разъем вентилятора CPU (4-пин)

1 x разъем подключения системного вентилятора (4-пин)

Охлаждение

Алюминиевый радиатор на MOSFET

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 x DVI-I
1 x PS/2 порт для клавиатуры или мышки

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

1 x eSATA

1 x Optical S/PDIF out

5 x аудиопортов

1 х кнопка для сброса CMOS

2 x разъема для подключения антенн Wi-Fi и Bluetooth

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух портов USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух портов USB 2.0

6 x SATA 6 Гбит/с

1 х TPM

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

BIOS

64Мб AMI UEFI Legal BIOS

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

4 x кабеля SATA

1 х переходник с DVI на D-Sub

1 x комбинированная антенна Wi-Fi и Bluetooth

1 х заглушка интерфейсной панели

Форм-фактор,

размеры, мм

Mini-ITX

170 х 170

Сайт производителя

ASRock
Новые версии BIOS и драйверов можно скачать со страницы поддержки



Все цены на ASRock+Z87E-ITX

Упаковка и комплектация

ASRock Z87E-ITX

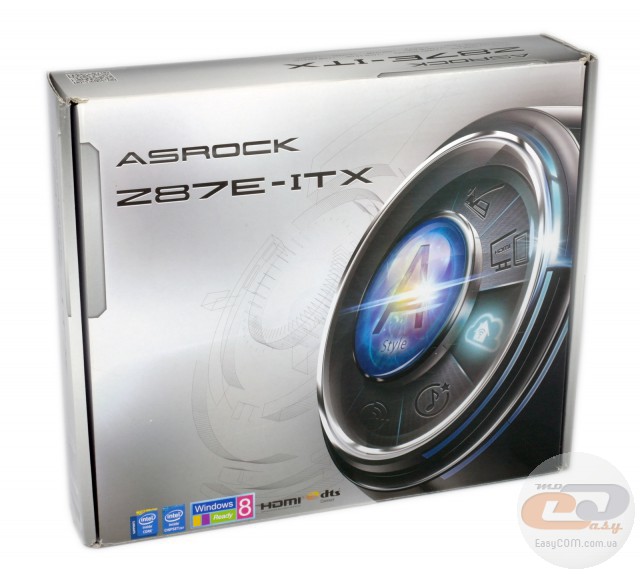

Материнская плата ASRock Z87E-ITX поставляется в стандартных размеров коробке, выполненной из плотного картона. Поскольку дизайн упаковки разработан в одном стиле с рассмотренными нами ранее ASRock Z87 Extreme 4 и ASRock Z87 Extreme 9/ac, то сразу же перейдем к изучению ключевой информации, расположенной на ее лицевой стороне. Здесь, помимо наименований платы и компании производителя, обратить внимание стоит на поддержку концепции ASRock A-Style, операционной системы Windows 8, интерфейса HDMI, а также аудиотехнологии DTS Connect.

ASRock Z87E-ITX

На обратной стороне упаковки основное пространство отведено под перечень поддерживаемых технологий:

  • Home Cloud – благодаря данному сервису, который относится к концепции ASRock A-Style, материнская плата поддерживает удаленное включение компьютера через сетевой разъем, что позволяет производить мониторинг системы или управлять ею удаленно со смартфона, планшета или другого компьютера.
  • 2T2R Dual Band 802.11ac WiFi + BT v4.0 – еще одним компонентом концепции ASRock A-Style является наличие в комплекте поставки данной модели комбинированного модуля с поддержкой стандартов Bluetooth v4.0 и Wi-Fi a/b/g/n/ac. Он способен работать на двух частотных диапазонах (2,4 и 5 ГГц) с поддержкой передачи данных на скорости до 867 Мбит/с.
  • Premium Gold Caps – во всех цепях питания материнской платы используются исключительно высококачественные японские позолоченные твердотельные конденсаторы с увеличенным сроком службы.
  • DIGI Power – система питания новинки основана на цифровом ШИМ-контроллере, который отличается большей стабильностью, чем аналоговый.
  • 6 Power Phase Design – питание процессора и дополнительных узлов выполнено по шестифазной схеме, что должно положительно сказаться на разгонном потенциале и надежности работы системы.
  • DrMOS – использование микросхем DrMOS призвано повысить стабильность в подаче напряжения на ключевые элементы системы, увеличить их быстродействие, а также снизить температуру, что опять же должно способствовать более высокому разгону CPU.
  • Onboard mSATA – материнская плата оснащена соответствующим коннектором, который может быть использован для подключения высокоскоростных SSD-накопителей.
  • USB Key – тестируемая модель поддерживает автоматическую процедуру авторизации в Windows 8 при помощи USB-идентификатора.
  • XFast 555 – включает в себя XFast RAM, XFast LAN и XFast USB − технологии, призванные увеличить производительность соответствующих элементов вашей системы.

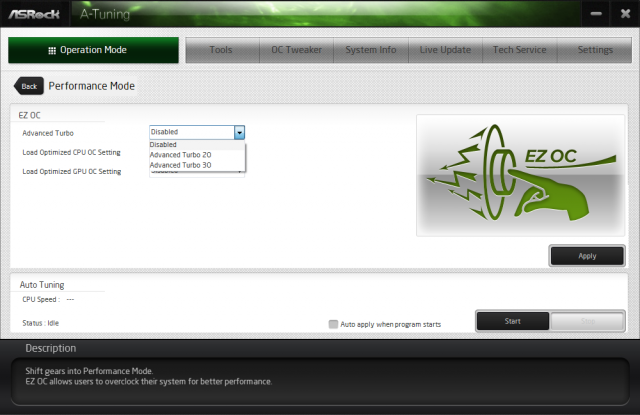

  • A–Tuning – в комплекте с ASRock Z87E-ITX поставляется фирменное ПО, предназначенное для настройки работы системы из среды Windows.
  • TI NE5532 Premium Headset Amplifier – в состав звуковой подсистемы материнской платы, помимо нового аудиокодека Realtek ALC1150 входит усилитель TI NE5532, который обеспечивает высокое качество воспроизведения аудио для любых наушников с импедансом вплоть до 600 Ом.
  • Triple Monitor – при помощи предустановленных видеовыходов вы можете одновременно подключить три дисплея для более комфортной работы, либо для лучшего погружения в игровой процесс.
  • FAN-Tastic Tuning – при помощи специального ПО вы сможете отрегулировать работу вентиляторов системы охлаждения в зависимости от текущих задач.
  • Easy Driver Installer – данная технология предназначена для пользователей, не имеющих оптического привода для установки драйверов с CD-диска. При помощи специального подраздела в UEFI BIOS система автоматически установит драйвер на сетевую карту с USB-накопителя, а затем загрузит с официального сайта ASRock и установит остальные необходимые драйвера.
  • Fast Boot – вследствие проведенной оптимизации инженерами ASRock, загрузка вашего ПК с установленной Windows 8 займет порядка 1,5 секунды (в зависимости от конфигурации ПК).
  • Restart to UEFI – функция перезагрузки в UEFI BIOS создана для тех, кому часто надо получать доступ к UEFI интерфейсу. Она позволяет зайти в настройки UEFI BIOS при следующем включении компьютера.
  • Dehumidifier – при помощи данной технологии вы можете предупредить повреждение платы от конденсата. После ее активации, компьютер автоматически включится для осушения системы после режима S4/S5.

Также тут нашлось место для схематического изображения самой материнской платы и перечня ее кратких технических спецификаций.



ASRock Z87E-ITX

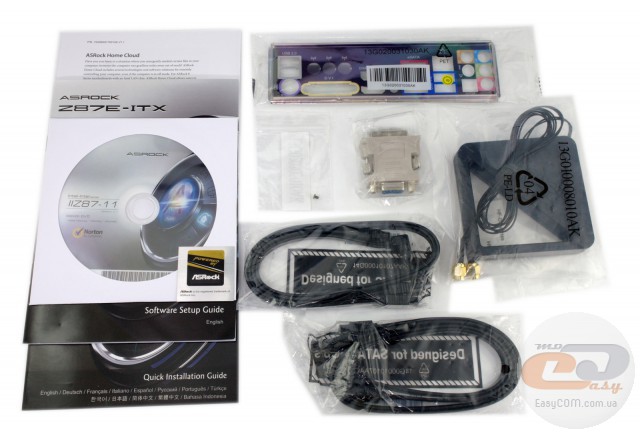

Комплект поставки модели ASRock Z87E-ITX, помимо привычного диска с ПО, руководства пользователя и заглушки интерфейсной панели включает в себя:

  • четыре SATA-шлейфа;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • переходник с DVI на D-Sub.

Дизайн и особенности платы

ASRock Z87E-ITX

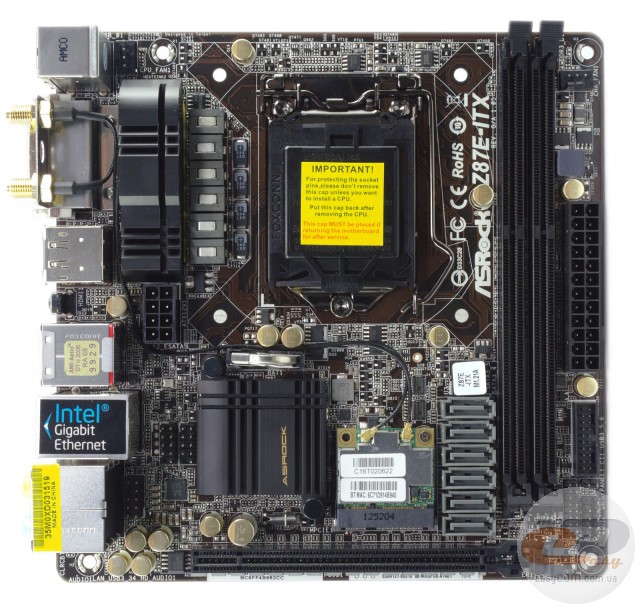

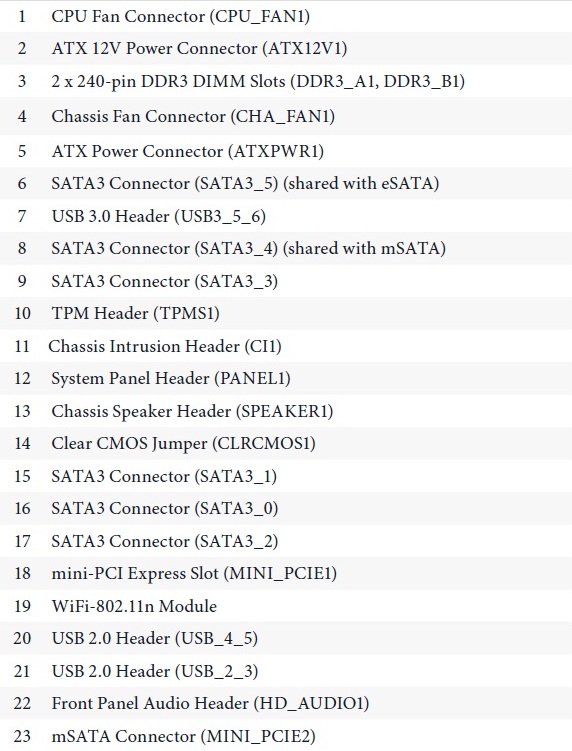

Вполне ожидаемо для материнской платы формата Mini-ITX, компоновка набортных элементов выполнена очень плотно, однако основные принципы расположения элементов, в целом, практически не отличается от моделей стандартных форматов ATX и microATX. Пожалуй, единственным нестандартным решением, на которое пошли инженеры компании, является размещение дополнительного 8-контактного разъема питания на левой стороне текстолита ближе к центру, а не к верхнему краю. Однако с учетом идеологии корпусов для HTPC никаких проблем со сборкой вы не испытаете. Что касается дизайна, то перед нами классический представитель современных материнских плат от ASRock, выполненный на печатной плате темно-коричневого цвета, который благодаря использованию золотистых твердотельных конденсаторов Premium Gold Caps и оригинальной, но вместе с тем весьма сдержанной конструкции радиаторов производит очень приятное впечатление.

ASRock Z87E-ITX

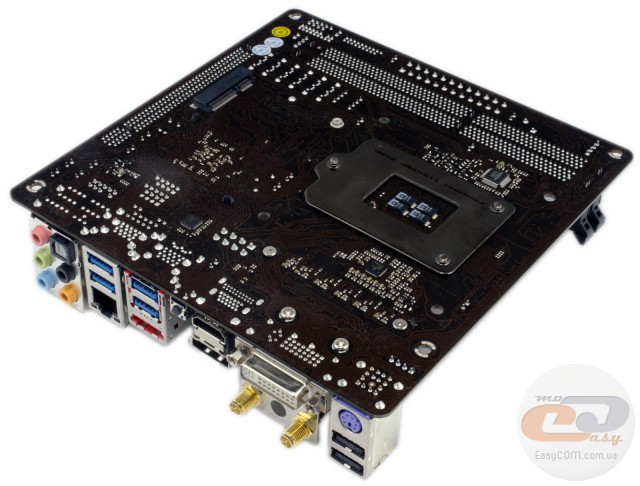

Обратная сторона печатной платы порадовала нас не только наличием опорной пластины процессорного разъема, но и несколькими контроллерами, о которых мы поговорим немного ниже, а также самым интересным элементом - портом mSATA 6 Гбит/с.

С одной стороны, его расположение на обратной стороне текстолита может показаться не лучшим решением, однако если принять во внимание нехватку свободного пространства на лицевой стороне, то все становиться предельно ясно. Также напомним, что SSD-накопители, предназначенные для установки в порт mSATA, отличаются весьма компактными габаритами, но даже несмотря на это, для его замены вам придется извлечь материнскую плату из системного блока.

ASRock Z87E-ITX

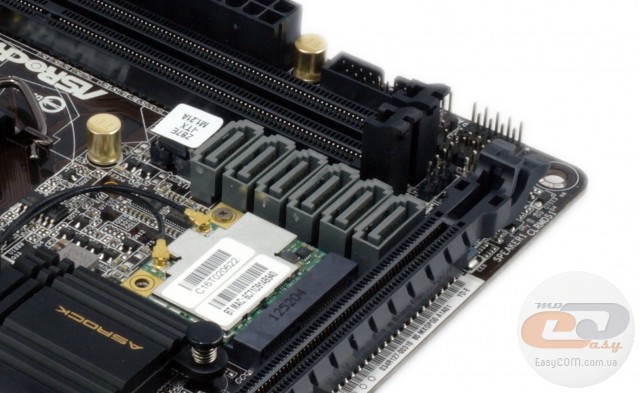

Для подключения накопителей модель ASRock Z87E-ITX оборудована шестью портами SATA 6 Гбит/с, координацию работы которых обеспечивает набор системной логики Intel Z87 Express. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. Также силами чипсета реализованы порты eSATA (на интерфейсной панели) и mSATA (на обратной стороне печатной платы). Поскольку микросхема Intel Z87 Express способна обеспечить одновременную работу только шести интерфейсов, то совместное использование всех озвученных выше портов, к сожалению, невозможно. Соответственно, при решении задействовать интерфейсы eSATA и mSATA два порта SATA 6 Гбит/с (на схеме SATA3_5 и SATA3_4) будут недоступны.

ASRock Z87E-ITX

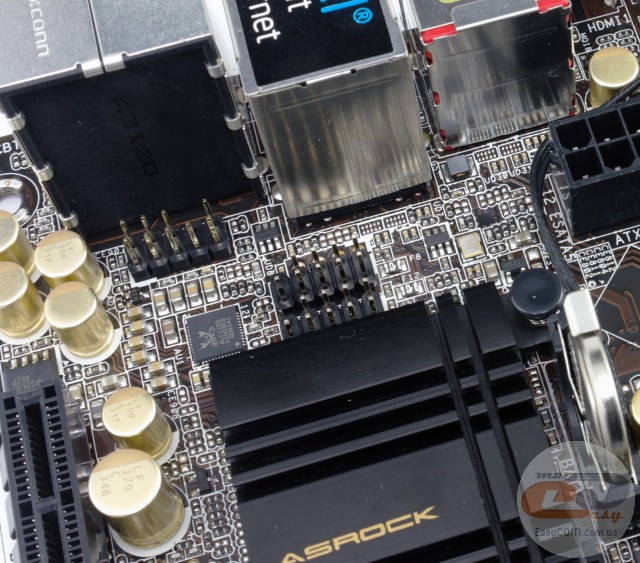

В левом нижнем углу новинки, помимо колодки для подключения аудиоразъемов фронтальной панели, находятся две колодки для подключения портов USB 2.0. Всего на плате реализовано шесть соответствующих интерфейсов: четыре внутренних и два на интерфейсной панели.

ASRock Z87E-ITX

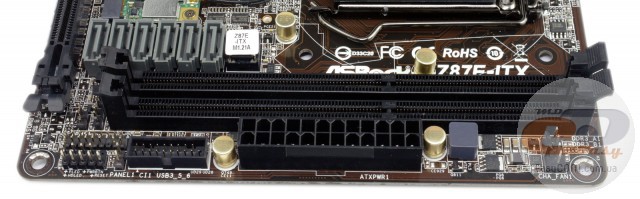

Большая часть портов и разъемов разместилась на правой стороне печатной платы. Здесь находятся: колодка подключения фронтальной панели, порт TPM, джампер для сброса CMOS, разъем для подключения системного вентилятора, а также колодка для подключения выносной панели с портами USB 3.0. Всего на ASRock Z87E-ITX силами чипсета реализована поддержка шести портов USB 3.0: двух внутренних и четырех на интерфейсной панели.

Героиня нашего обзора оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками только с одной стороны. Поддерживаются модули, работающие на частотах до 1600 МГц в номинальном режиме и до 2933 МГц в разгоне. Максимальный объем памяти может достигать 16 ГБ, чего должно быть достаточно для решения большинства повседневных задач.

ASRock Z87E-ITX

ASRock Z87E-ITX

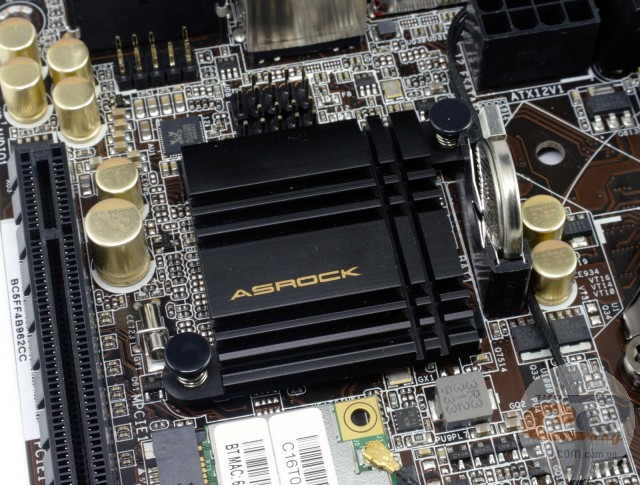

Система охлаждения рассматриваемой новинки состоит из двух основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z87 Express, тогда как второй накрывает элементы цепи питания процессора. В процессе тестирования их температура не превышала 35,4°C, что является отличным результатом.



ASRock Z87E-ITX



ASRock Z87E-ITX

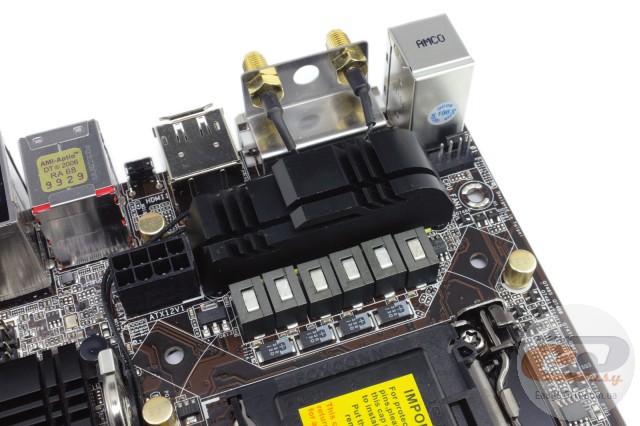

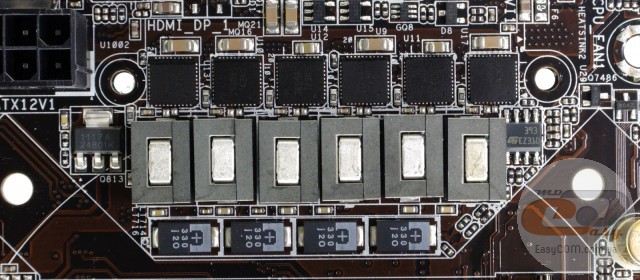

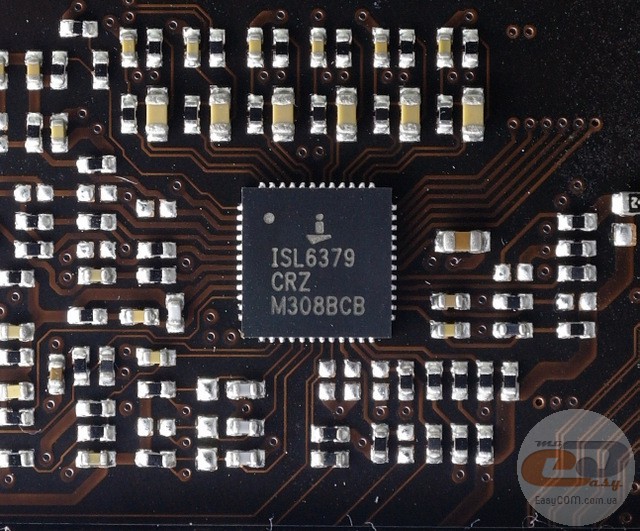

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL6379. Что касается элементной базы, то она включает в себя позолоченные твердотельные конденсаторы, дроссели с ферритовым сердечником, а также микросхемы DrMOS.

Говоря о подаче напряжения отметим, что несмотря на компактные размеры платы, используются основной 24-контактный и дополнительный 8-контактный разъемы, что позволит вам избежать каких-либо ограничений при разгоне CPU.

ASRock Z87E-ITX

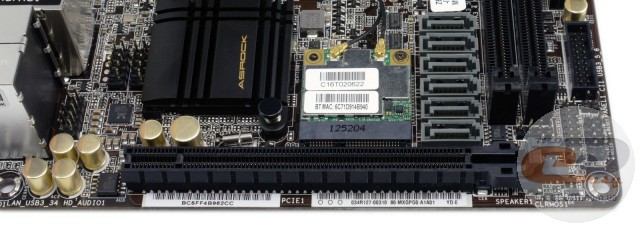

Привычно для решений формата Mini-ITX для организации графической подсистемы у пользователя в распоряжении только один слот PCI Express 3.0 x16. Он подключен к процессору и всегда использует все доступные 16 линий. Учитывая небольшие размеры корпусов для HTPC, оптимальным вариантом в таком случае станет видеокарта ASUS GeForce GTX 760 DirectCU Mini OC, которая не только обладает компактными габаритами, но и является достаточно производительным решением для мультимедиа и игр.

Что касается отмеченных в начале обзора слотов Half mini-PCI Express и mini-PCI Express, то первый отдан под нужды модуля с беспроводными интерфейсами, тогда как второй совмещен с mSATA.

ASRock Z87E-ITX

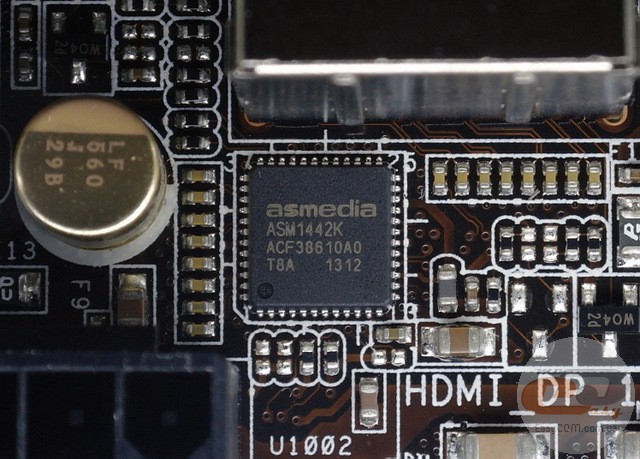

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода: HDMI, DVI-I и DisplayPort. Переключение между ними осуществляется силами микросхемы ASMedia ASM 1442K. Также поддерживается одновременное подключение до трех дисплеев и панелей с современным разрешением 4K (3840 х 2160).

ASRock Z87E-ITX

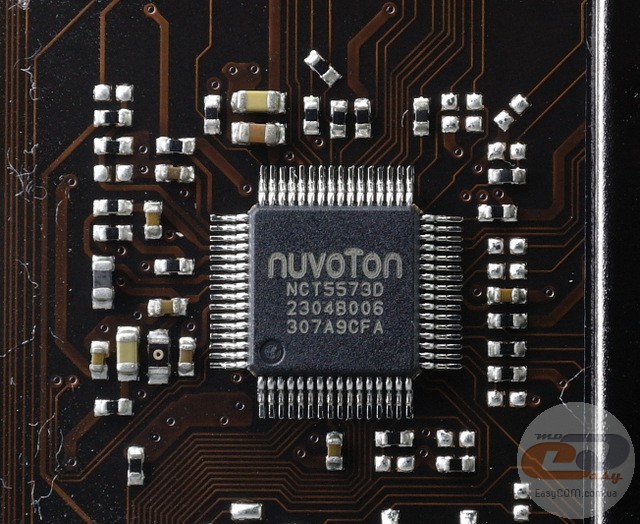

Возможности Multi I/O обеспечены микросхемой NUVOTON NCT5573D, которая управляет работой вентиляторов, портом PS/2, а также осуществляет мониторинг.

ASRock Z87E-ITX

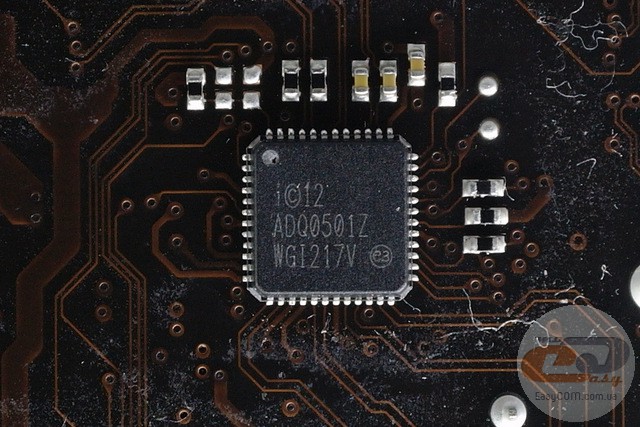

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI217V.

ASRock Z87E-ITX

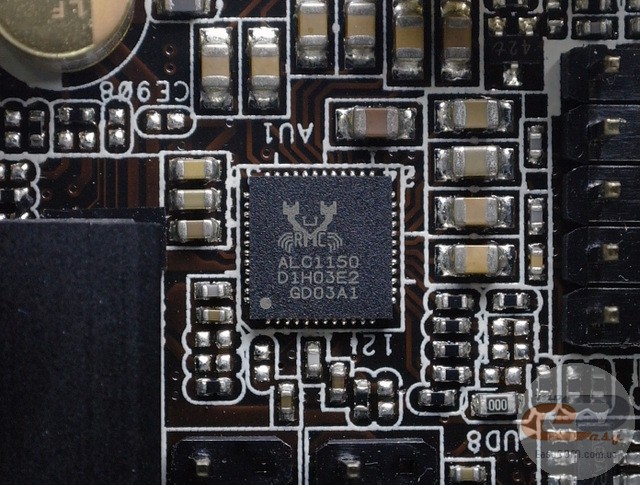

Звуковая подсистема ASRock Z87E-ITX представляет собой достаточно сложную конструкцию, созданную согласно дизайну ASRock A-Style Purity Sound. Она основана на новом 8-канальном HDA-кодеке Realtek ALC1150, который поддерживает аудиосистемы форматов 2/4/5.1/7.1 и обеспечивает воспроизведение звука с соотношением сигнал/шум на уровне 115 дБ. Он работает в паре с усилителем Texas Instruments NE5532, который гарантирует высококачественное звучание в любых наушниках с импедансом вплоть до 600 Ом. Также используются технологии Premium Blu-ray audio и DTS Connect.

ASRock Z87E-ITX

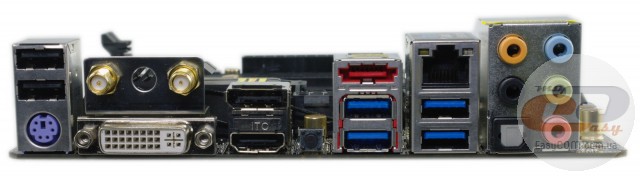

На интерфейсную панель модели ASRock Z87E-ITX выведены следующие порты:

  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 х DVI-I;
  • 1 x PS/2 порт для клавиатуры либо мышки;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x eSATA;
  • 2 x разъема для комбинированной антенны Wi-Fi и Bluetooth;
  • 1 x Optical S/PDIF out;
  • 1 х кнопка для сброса CMOS;
  • 5 x аудиопортов.

Как видим, компоновка интерфейсной панели отлично подчеркивает главное целевое назначение новинки – быть основой для компактного, но вместе с тем производительного HTPC. В наличии не только достаточное количество портов USB, но и самые востребованные видеовыходы, удобное подключение многоканальной акустики, порт eSATA, а также главное достоинство новинки в виде двухполосного интегрированного модуля Wi-Fi a/b/g/n/ac + Bluetooth 4.0. Согласно официальной информации, он способен обеспечить передачу данных на скорости до 867 Мбит/с, что в три раза превышает возможности стандарта IEEE 802.11n. При этом поддержка двух частотных диапазонов (2,4 и 5 ГГц) позволяет использовать первый для просмотра веб-страниц, а второй – для загрузки качественного HD-видео контента.

В итоге, интерфейсная панель ASRock Z87E-ITX заслуживает от нас исключительно наивысшую оценку.

ASRock Z87E-ITX

ASRock Z87E-ITX

ASRock Z87E-ITX

Для организации охлаждения на данной модели имеются в наличии два разъема для подключения вентиляторов. Один из них служит для системы охлаждения CPU, в то время как второй предназначен для присоединения системной вертушки. Как и подобает современному решению оба разъема четырехконтактные, что позволит управлять частотой вращения подключенных вентиляторов ШИМ-методом.

UEFI BIOS

ASRock Z87E-ITX

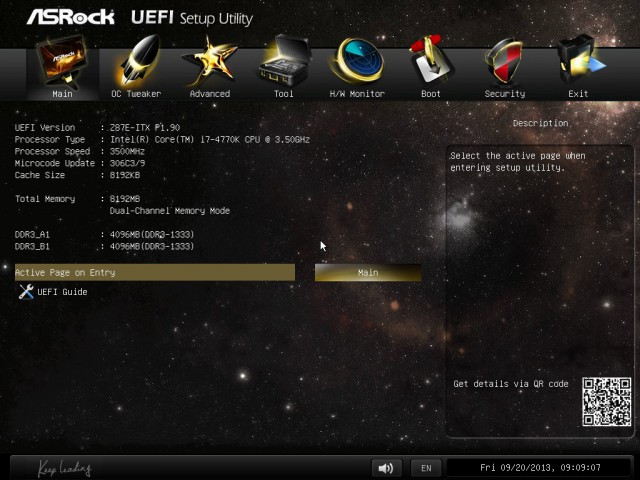

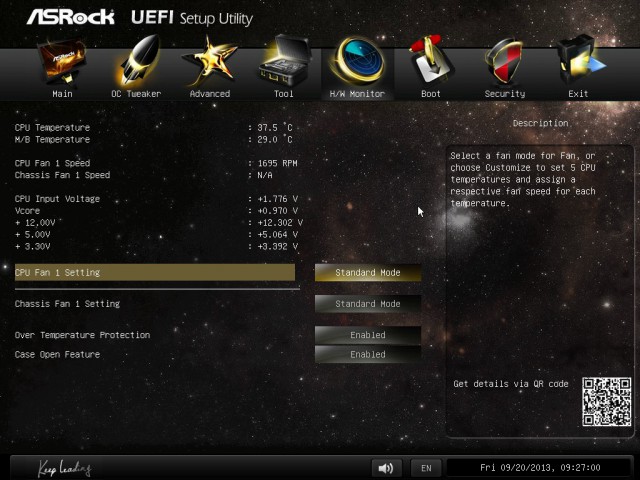

Тестируемая новинка использует современный предзагрузчик, основанный на графическом интерфейсе UEFI. На его главный экран выводится информация об установленной модели процессора, а также об общем объеме и текущей частоте оперативной памяти. Переход по разделам UEFI осуществляется при помощи щелчка мышью по ярлыкам в верхней части экрана.

ASRock Z87E-ITX

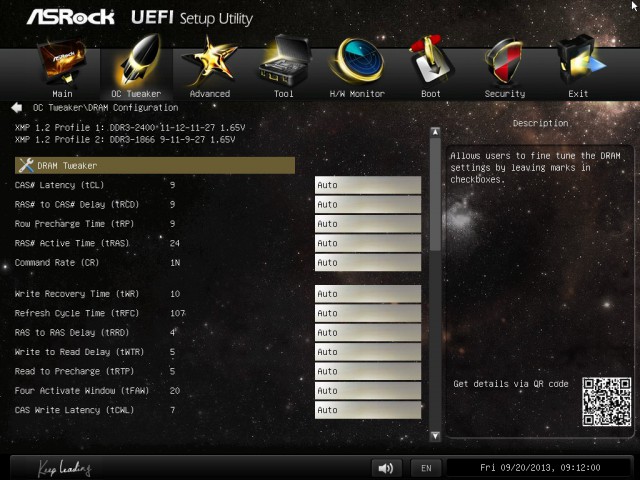

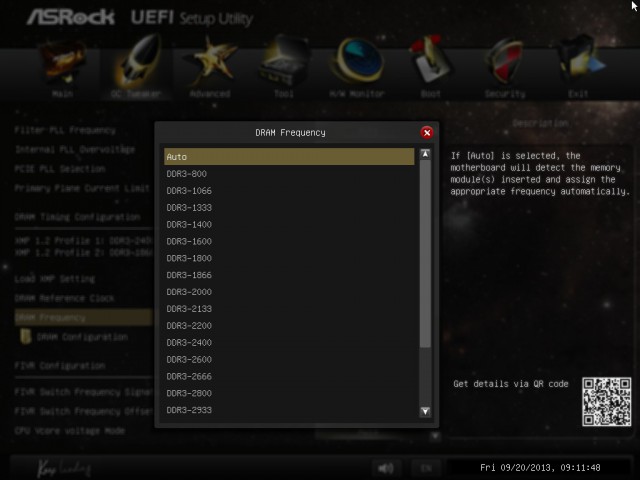

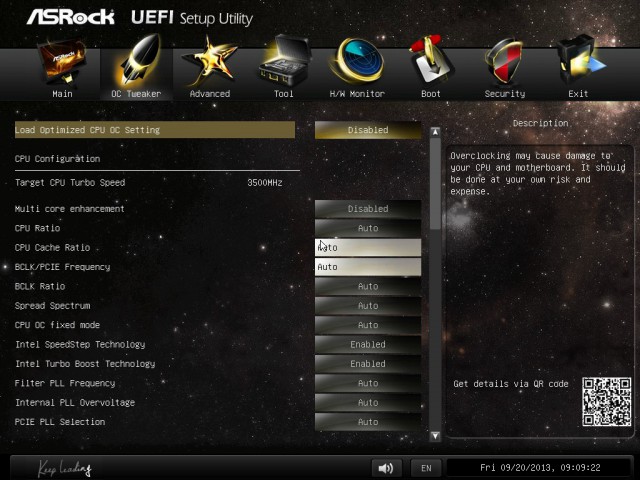

Основная часть настроек, касающихся изменения частоты работы системной шины, CPU, встроенного графического ядра и оперативной памяти сгруппированы в специализированном разделе «OC Tweaker».

ASRock Z87E-ITX

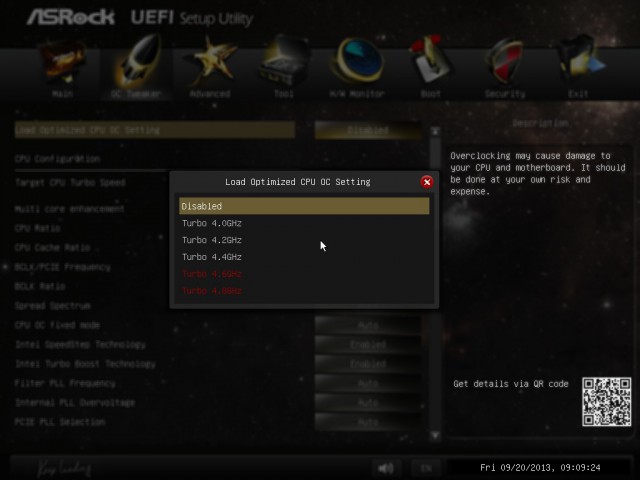

При попадании в него первым делом обращает на себя внимание подраздел «Load Optimized CPU OC Setting», в котором возможен выбор одного из пяти предварительно записанных профилей разгона процессора.
