Тестирование материнской платы ASUS P7P55D LE и исследование эффективности связок CrossFireX на её основе

В сегодняшней статье речь пойдет о популярной линейке материнских плат на основе нового набора логики Intel P55 Express. Если быть точнее, то мы будем рассматривать продукцию компании ASUS. Некоторые её продукты из данной серии уже побывали в нашей тестовой лаборатории – это материнские платы ASUS P7P55D EVO и ASUS P7P55D. Последняя модель, как мы отмечали в её обзоре, является «базовой»…

…они не так «нафаршированы» как более «продвинутые» модели, но, вместе с тем, они и не «урезаны», как младшие модели…

…и вот сегодня у нас появилась возможность протестировать как раз «урезанную» версию этой материнской платы – ASUS P7P55D LE.

ASUS P7P55D LE



Опытные пользователи сразу же поняли, что означает окончание LE. Хотя официальной его расшифровки нет, но многие понимают это как Light Edition, то есть облегченное издание или облегченная версия. Что ж, посмотрим, что преподнесли нам тайваньские инженеры на этот раз.

Поставка, спецификация, комплектация

ASUS P7P55D LE

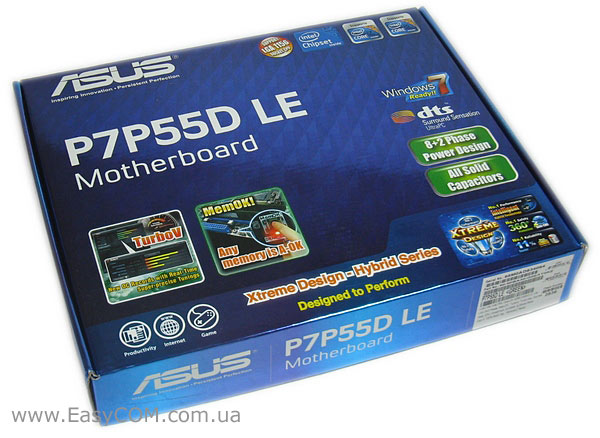

Коробка по сравнению с коробкой от ASUS P7P55D особо не изменилась – лишь название модели чуть другое. Присутствуют упоминания обо всех тех фирменных технологиях, которые присутствовали и на ранее рассмотренной нами плате. Единственное отличие, которое мы бы хотели отметить, это формула стабилизатора питания: если на ASUS P7P55D она была 12+2, то у ASUS P77P55D LE она сократилась до 8+2.

ASUS P7P55D LE

Обратная сторона коробки несет на себе пояснения к некоторым фирменным технологиям. Также, здесь присутствует наглядное изображение материнской платы.

ASUS P7P55D LE

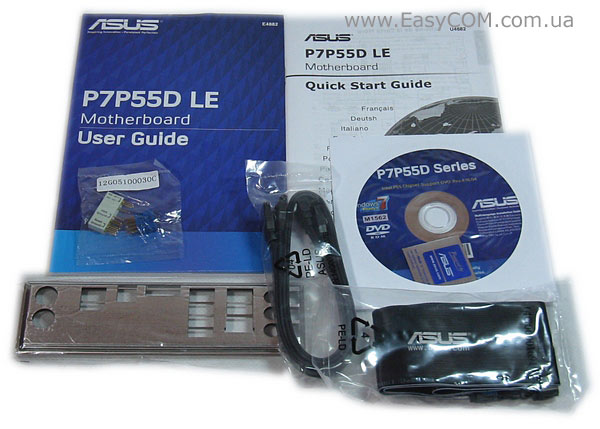

Комплект поставки стал еще более скромным, нежели у ASUS P7P55D. А уменьшился он ровно на два кабеля SATA и теперь включает в себя:

  • два кабеля SATA;
  • кабель IDE;
  • заглушку на заднюю панель;
  • стандартные руководства пользователя;
  • диск с ПО и драйверами;
  • два фирменных Q-Connectors для USB-портов и разъема передней панели системного блока;
  • наклейку на корпус.

Спецификация:

Модель

ASUS P7P55D LE

Поддерживаемы процессоры

LGA 1156 Intel Core i5/ Intel Core i7, поддерживается технология Intel Turbo Boost.

Набор системной логики

Intel P55 Express

Тип поддерживаемой памяти

4 x DIMM, до 16 ГБ, DDR3 2000/1600//1333/1066 MГц
Поддержка двухканального режима и eXtreme Memory Profile (XMP)

Слоты расширения

2 порта PCI Express 2.0 x16 (синий работает в режиме х16, белый – в режиме х4)
2 x PCI Express x1 порта
3 x PCI порта

Технологии объединения видеокарт

Поддерживается ATI CrossFireX по формуле х16+х4

Дисковая подсистема

Набор системной логики:
 - 6 x SATA 3Гб/с
 - Intel Matrix Storage Technology для RAID 0, 1, 5, 10

Чип JMicron 361:
 - 1 x eSATA 3Гб/с
 - 1 х IDE до 2 PATA устройств

Поддержка LAN

Гигабитный контроллер Realtek RTL8112L с поддержкой AI NET2

Звуковая подсистема

8-канальный аудио-кодек VIA VT1828S

IEEE 1394

отсутсвует

USB

14 х USB2.0/1.1 портов (8 на задней панели и 6 внутренних разъемов)

Внешние порты I/O

1 x PS/2 порт для клавиатуры
1 x PS/2 порт для мышки
1 х оптический S/PDIF выход
1 x LAN (RJ45) порт
1 х eSATA порт
8 x USB 2.0/1.1 портов
6 х аудио разъемы

Внутренние порты I/O

1 х 24-контактный разъем питания ATX
1 х 8-контактный разъем питания ATX
3 x разъема USB для поддержки 6 USB-портов
1 x IDE разъем
6 x SATA портов
1 x разъем кулера CPU
3 x разъемов для кулеров корпуса
1 х разъем COM-порта
1 х S/PDIF выход
1 х кнопка MemOK!
Разъем системной панели

BIOS

16 Mб AMI BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.5, ACPI 2.0a

Размеры, мм

305 х 244 (ATX)

Сайт производителя

http://www.asus.com/

Свежие версии драйверов можно скачать тут.

Все цены на ASUS P7P55D LE

ASUS P7P55D LE

1

Разъемы питания ATX (24-контактный и 8-контактный).

2

Процессорный разъем Scoket LGA1156.

3

Слоты для модулей памяти DIMM стандарта DDR3

4

Разъемы для подключения вентилятора процессорного кулера и корпусных вентиляторов.

5

Кнопка включения технологии MemOK!

6

Разъем для подключения IDE-кабеля.

7

Индикатор питания.

8

Порты SATA от набора логики Intel P55 Express.

9

Разъемы системной панели.

10

Перемычка сброса настроек BIOS.

11

Разъемы для вывода USB-портов.

12

Цифровой аудиовыход.

13

Аудиовход.

14

Разъемы для вывода звука через переднюю панель.

15

Разъем для вывода COM-порта.

ASUS P7P55D LE

На первый взгляд материнская плата ASUS P7P55D LE не сильно отличается от ASUS P7P55D. Общая компоновка платы сохранена: два разъема PCI-e x16, два слота PCI-e x1, три слота PCI, четыре слота для модулей оперативной памяти. Однако есть и некоторые отличия. Рассмотрим их одновременно с анализом различных узлов платы.

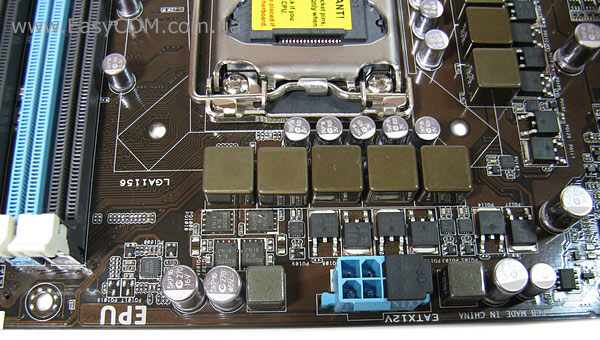

Околопроцессорное пространство совсем не изменило свою компоновку. Расположение всех элементов в точности повторяет базовую модель. Существенные отличия заключаются в узле стабилизации питания процессора: теперь он выполнен не по формуле 12+2, а по формуле 8+2 фазы. Также, отсутствуют радиаторы на силовых элементах.

Дополнительный разъем питания остался 8-контактным, что не может не радовать, как, собственно, и применение высококачественных компонентов в конструкции платы. Мы видим высококачественные японские конденсаторы с твердым электролитом и дроссели с ферритовым сердечником.

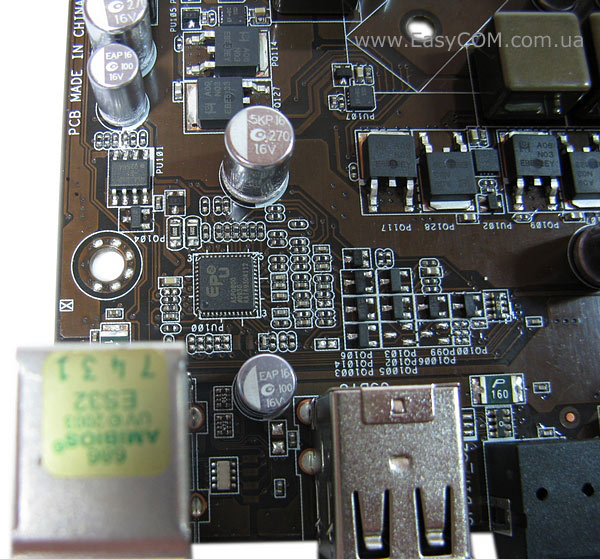

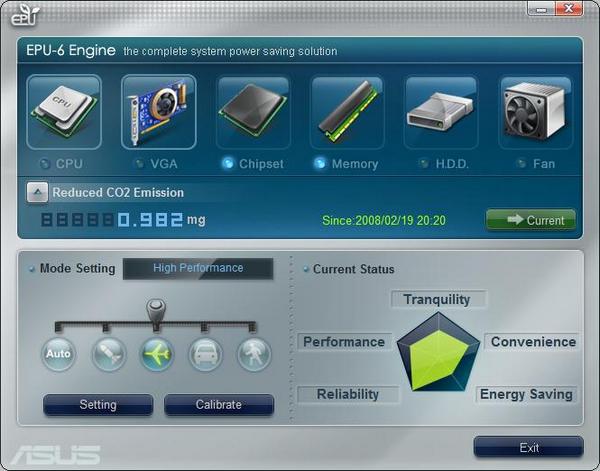

Присутствует и фирменная микросхема EPU, отвечающая за аппаратную реализацию функций энергосбережения.

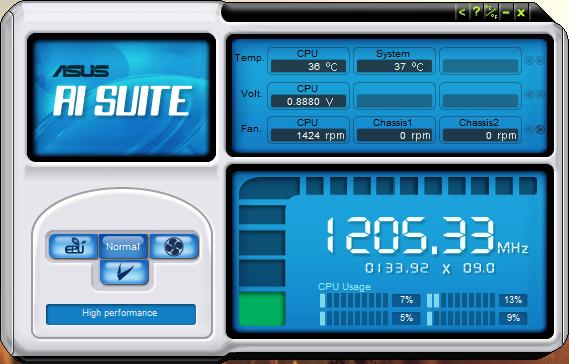

Программная часть этой технологии объединена в комплекс AI Suite, который позволяет контролировать энергопотребление системы и отображает некоторые параметры её работы.

Энергосберегающий режим предусмотрен для всех основных компонентов системы. Присутствуют несколько предустановленных профилей и возможность создать свой собственный, что окажется весьма полезным для опытных пользователей.

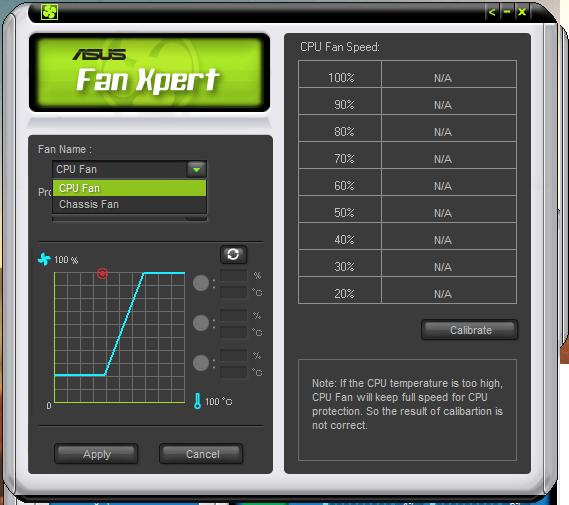

Кроме того, существует возможность управления скоростью вращения корпусных и процессорного вентиляторов. Утилита Fan Xpert позволяет настроить профиль их работы в широком диапазоне температур.

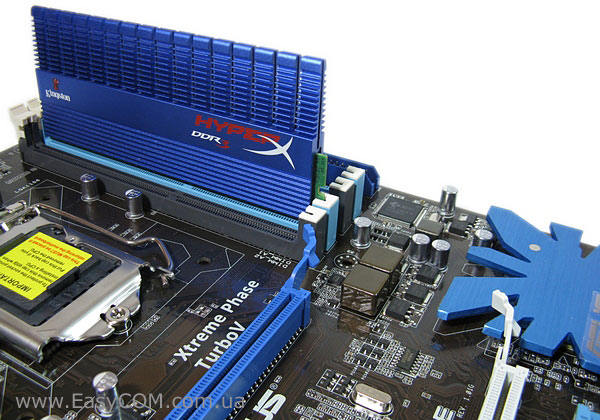

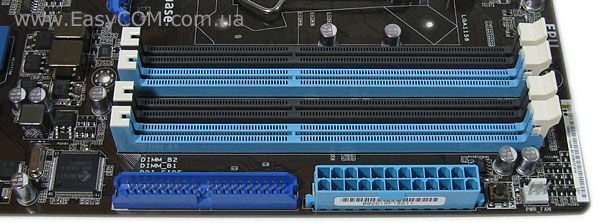

Подсистема памяти не претерпела изменений. Четыре слота DDR3 с максимально поддерживаемым суммарным объемом памяти в 16 ГБ. Питание осуществляется по двухфазной схеме. Кнопка MemOK!, основной разъем питания и IDE-разъем переместились немного вверх вдоль правого края платы. IDE-разъем, в отличие от разъема на ASUS P7P55D, не повернут параллельно плоскости платы, что делает его использование немного менее удобным.

Раз уж речь зашла о фирменных технологиях, то стоит отметить, что материнская плата ASUS P7P55D LE полностью поддерживает новую технологию авторазгона Turbo V.

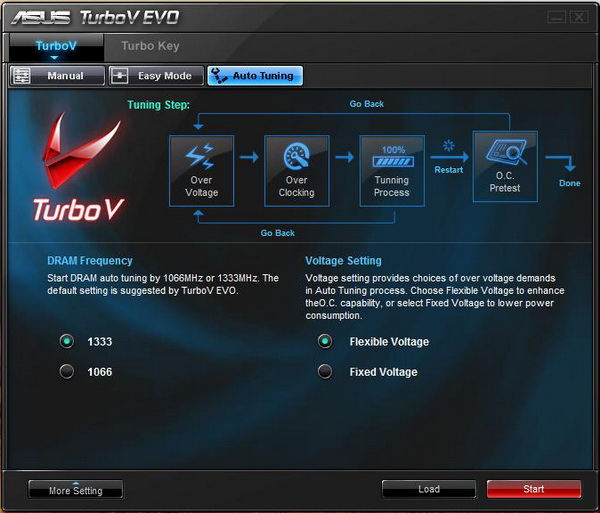

Кроме достаточно функционального ручного режима настройки параметров системы утилита предлагает и полностью автоматизированный режим, в котором пользователь лишь задает некоторые ограничения, а система сама производит настройку параметров для достижения оптимальной производительности.

Расположение и конфигурация слотов расширения не изменились и это хорошо, ведь, как мы отмечали, у ASUS P7P55D они подобраны весьма удачно. Изменили, по сравнению с базовой моделью, своё расположение батарейка и разъем COM-порта, но существенного влияния на эргономику платы это не оказывает.

Благодаря «маленьким хитростям» на новой серии материнских плат от ASUS исчезла проблема с перекрытием защелок слотов оперативной памяти длинными видеокартами. Простое и эффективное решение.

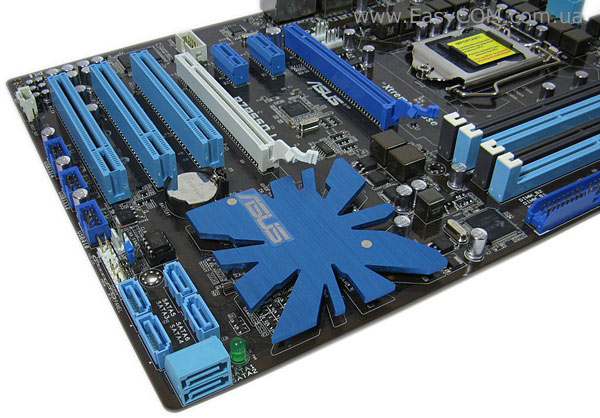

Набор логики Intel P55 Express накрыт алюминиевым радиатором, аналогичным по конструкции радиатору на ASUS P7P55D, но без декоративной блестящей накладки.

Порты SATA расположены в правом нижнем углу платы, два из них развернуты параллельно плоскости платы.

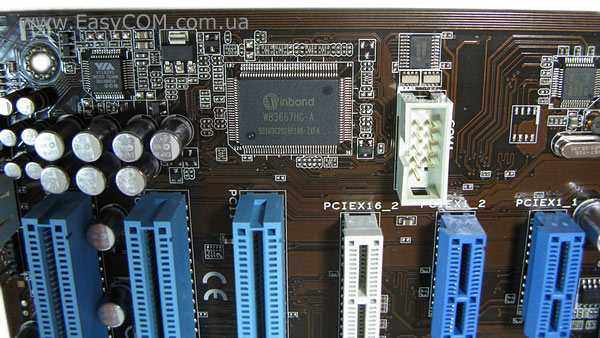

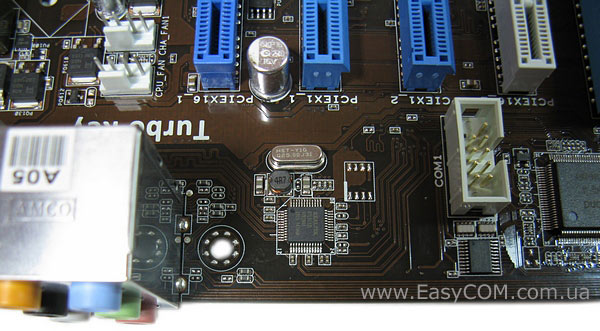

Слева от слотов расширения расположились звуковой кодек VIA VT1828S и чип мониторинга состояния системы Winbond W83667HG-A.

Немного выше них распаян чип гигабитного сетевого адаптера с маркировкой Realtek RTL8112L.

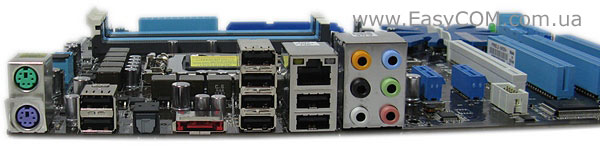

На задней панели материнской платы ASUS P7P55D LE расположен следующий вполне стандартный набор разъемов:

  • 1 x PS/2 порт для клавиатуры;
  • 1 x PS/2 порт для мышки;
  • 1 х оптический выход S/PDIF;
  • 1 х порт eSATA;
  • 1 x LAN (RJ45) порт;
  • 8 x USB 2.0/1.1 портов;
  • 6 х аудио разъемы.

Как видите, по сравнению с ASUS P7P55D, исчез только разъем IEEE 1394a.

ASUS Express Gate

Название этой технологии уже хорошо знакомо нашим читателям по обзорам предыдущих моделей материнских плат от компании ASUS. Напомним, что суть этой технологии проста – в материнскую плату встроена мини операционная система для быстрого доступа к повседневным задачам. При включении компьютера система предложила нам воспользоваться данной возможностью, на что мы и согласились.

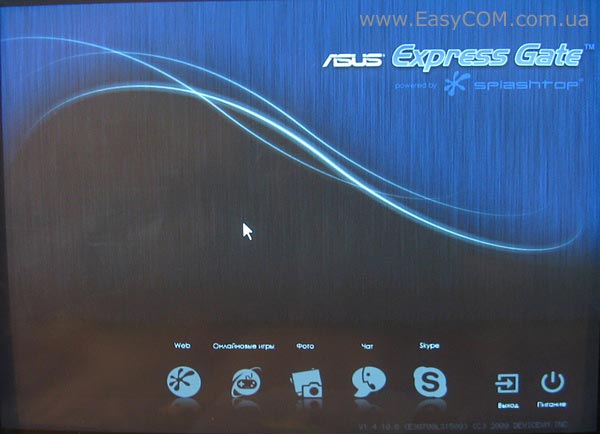

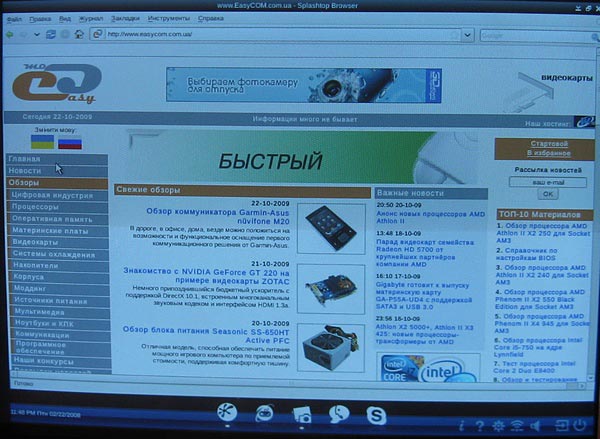

Перед нами появился рабочий стол с ярлыками для каждого вида деятельности.

Ярлычок «Web», как понятно из его названия, открыл нам вполне функциональный Интернет-браузер. Проблем с его использованием у нас не возникло.

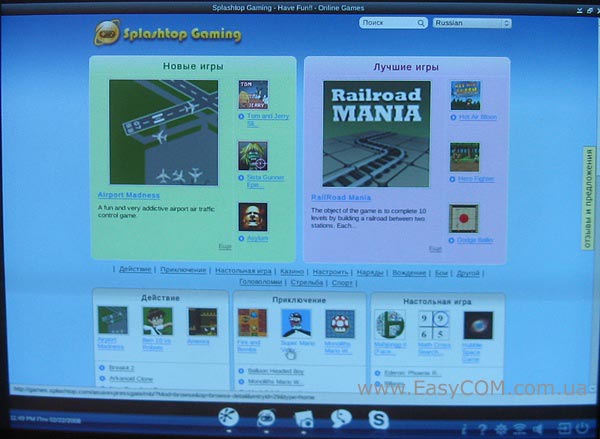

Следующий ярлык позволяет запустить режим онлайн игр. Да, несмотря на то, что все предложенные игры носят казуальный характер и не блещут супер-трехмерной графикой, они рассчитаны на игру с друзьями через Интернет, а значит вполне способны увлечь вас на пару часов.

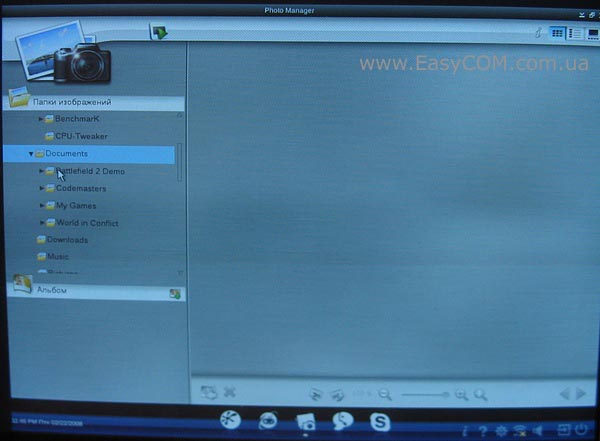

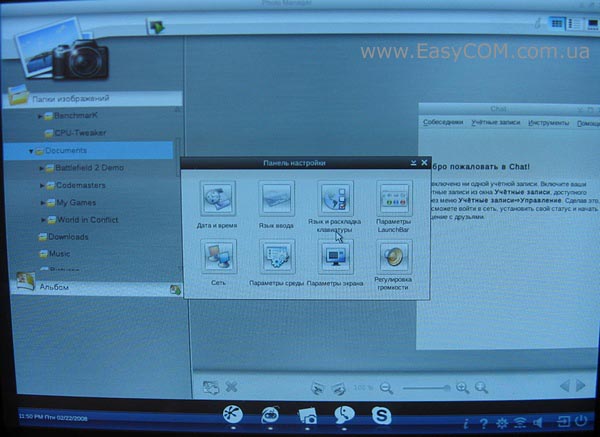

Ярлык «Фото» открывает менеджер файлов, очень похожий на стандартный Проводник из операционной системы Windows. И хотя основное его назначение это организация коллекции фотографий, он вполне сносно справляется и с обычной работой с любым типом файлов.

Есть еще ярлыки для вызова клиента обмена мгновенными сообщениями и Skype. Их мы не рассматривали, так как работа с этими приложениями не отличается от аналогов под ОС Windows. Отметим, что ASUS Express Gate достаточно гибкая ОС и имеет свое меню настройки. Конечно же, изменить до неузнаваемости её вы не сможете, но внести некоторые изменения в соответствии с личными предпочтениями все же можно.

BIOS

Перейдем к рассмотрению прошивки BIOS на материнской плате ASUS P7P55D LE.

Стандартный интерфейс для прошивок, основанных на коде AMI, радостно развернул перед нами свои меню. Естественно, что наиболее интересным является меню «Ai Tuner».

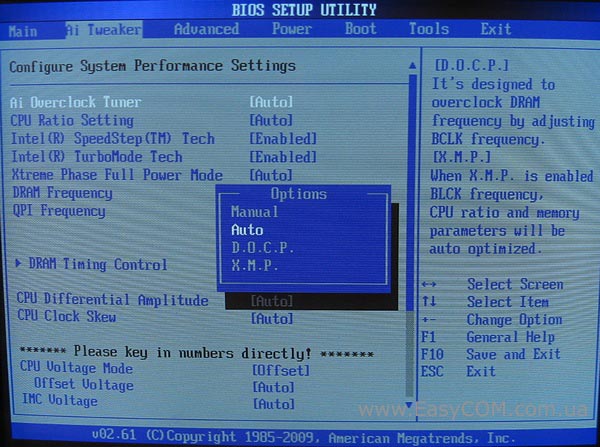

Также как и у базовой модели, предусмотрено четыре режима работы системы:

  • Auto – автоматический выбор всех параметров, режим по умолчанию.
  • X.M.P. – автоустановка параметров подсистемы памяти в соответствии со стандартом Intel eXtreme Memory Profile. Необходима поддержка данного режима со стороны модулей памяти.
  • D.O.C.P. – DRAM Over Clocked Profile, режим работы с предустановленными профилями авторазгона системной шины и модулей памяти. Именно это режим позволяет материнской плате ASUS P7P55D работать с модулями памяти частота которых более 1333 МГц.
  • Manual – ручной режим, предоставляющий пользователю полную свободу в выборе всех параметров работы системы.

Для облегчения восприятия все настройки мы свели в таблицу.

Параметр

Название пункта меню

Диапазон

Шаг

Процессорные технологии

Intel SpeedStep
Intel Turbomode
Intel VT-d
C1E Support
CPU TM Function
Execute Disable Bit
Intel HT Tech
Intel C-State





Управление активными ядрами процессора

Active Processor Cores

1-max



Опорная частота процессора, МГц

BCLK Frequency

80 - 500

1

Множитель процессора

CPU Ratio Setting

В зависимости от процессора



Частота шины QPI, МГц

QPI Frequency

4270; 4800



Частота шины PCIE, МГц

PCIE Frequency

100 - 200

1

Частота оперативной памяти

DRAM Frequency

DDR3-800/.../2000



Задержки ОЗУ



CAS, RAS to CAS, RAS PRE, RAS ACT, RAS to RAS, REF Cycle, WRITE Recovery, READ to PRE, FOUR ACT WIN

DRAM Timing Mode, Round Trip on CHA, Round Trip on CHB

WRITE to READ DD/DR/SR, READ to WRITE DD/DR/SR, READ to READ DD/DR/SR, WRITE to WRITE DD/DR/SR



Изменение напряжения на процессоре, В

CPU Voltage

± 0,00625 – 0,50

0,00625

IMC Voltage

1,1 – 1,7

0,00625

Напряжение на чипсете, В

PCH 1.05 (V)

1,05 – 1,15

0,1

Напряжение на модулях памяти, В

DRAM Voltage

1,2 – 2,2

0,0125

DDR_REF_CHA

0,395x – 0,630x

0,005x

DDR_REF_CHB

0,395x – 0,630x

0,005x

Напряжение питания стабилизатора, В

CPU PLL Voltage

1,8 – 2,1

0,1

Поддержания уровня напряжения при нагрузке

Load-Line Calibration





Контроль амплитуды напряжения процессора, мВ

CPU Differential Amplitude

700 - 1000

100

Задержка тактового сигнала для CPU

CPU Clock Skew

100ps – 1500ps

100

Кардинальных отличий настроек разгона у ASUS P7P55D и ASUS P7P55D LE нет. Тестируемая материнская плата, несмотря на «урезанное окончание», предоставляет пользователю полную свободу в подборе параметров работы системы. Это дает нам повод надеяться на очень хороший разгонный потенциал платы.

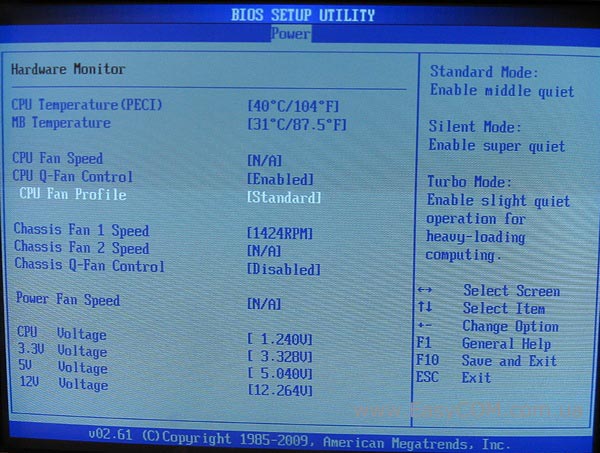

Традиционно, в меню «Hardware monitor» можно проконтролировать температуру процессора, системной платы и напряжение на питающих линиях. Здесь же осуществляется управление скоростью вращения процессорного и корпусных вентиляторов.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

Intel Core i5-750 (LGA1156, 2,66 ГГц, L2 1 МБ, L3 8 МБ)

Кулер

Scythe Kama Angle Rev. B

Оперативная память

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Видеокарта

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

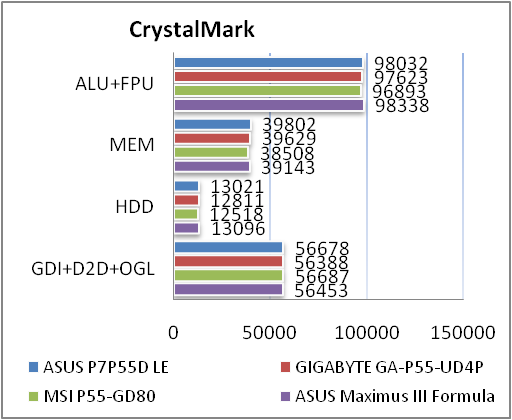

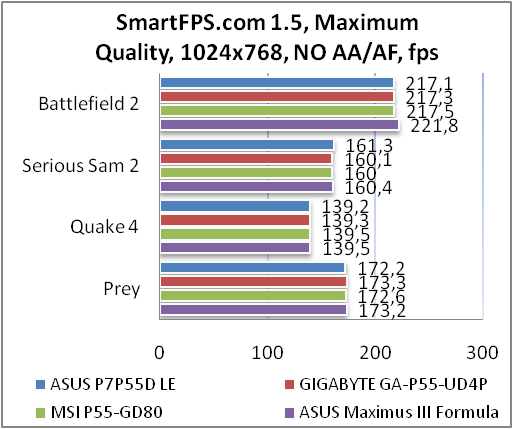

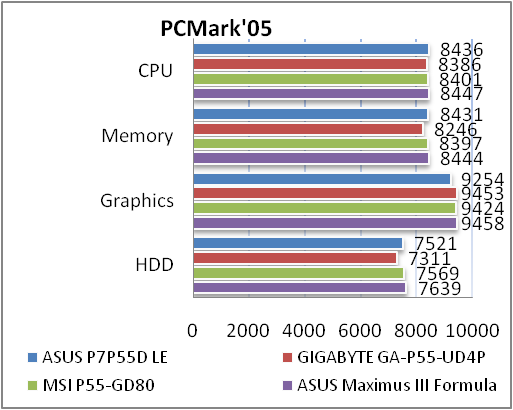

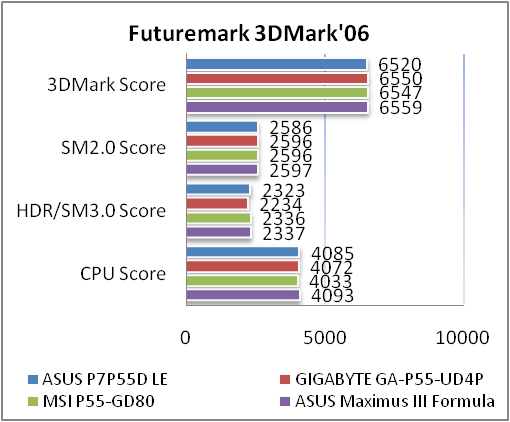

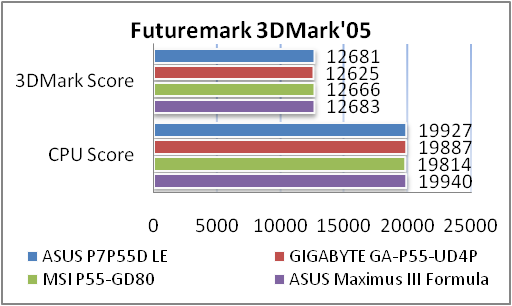

Никаких проблем при тестировании материнской платы ASUS P7P55D LE у нас не возникло. Проблем с прошивкой BIOS и её функциональностью также не было.

Возможности разгона

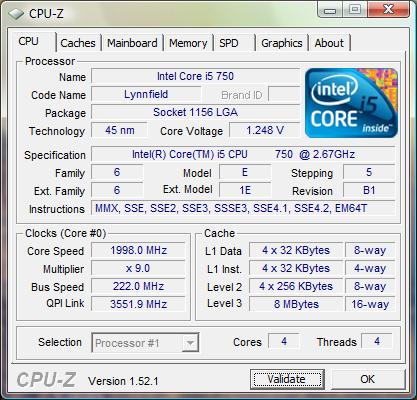

Мы не ошиблись – материнская плата ASUS P7P55D LE продемонстрировала достаточно хороший разгонный потенциал, достигнув опорной частоты в 222 МГц (+67%). Она всего на 2 МГц отстала от базовой ASUS P7P55D, что говорит о практически одинаковом потенциале обоих плат. Пару слов о системе охлаждения – она вполне справилась со своей задачей. Во время разгона радиатор был весьма теплым, но никак не горячим.

Тестирование звукового тракта на основе кодека VIA VT1828S

Общие результаты (RightMark Audio Analyzer)

16-bit, 44 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.16 -0.45

Хорошо

Уровень шума, дБ (А)

-87.1

Хорошо

Динамические диапазон, дБ (А)

87.1

Хорошо

Гармонические искажения, %

0.0061

Очень хорошо

Гармонические искажения + шум, дБ(A)

-69.0

Средне

Интермодуляционные искажения + шум, %

0.044

Хорошо

Взаимопроникновение каналов, дБ

-85.1

Отлично

Интермодуляции на 10 кГц, %

0.035

Хорошо

Общая оценка



Очень хорошо

24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.04 -0.51

Хорошо

Уровень шума, дБ (А)

-87.6

Хорошо

Динамические диапазон, дБ (А)

87.7

Хорошо

Гармонические искажения, %

0.0059

Очень хорошо

Гармонические искажения + шум, дБ(A)

-79.0

Средне

Интермодуляционные искажения + шум, %

0.013

Очень хорошо

Взаимопроникновение каналов, дБ

-80.9

Очень хорошо

Интермодуляции на 10 кГц, %

0.013

Очень хорошо

Общая оценка



Очень хорошо

Обвязка звукового кодека VIA VT1828S на тестируемой сегодня материнской плате ASUS P7P55D LE выполнена не хуже, чем на ASUS P7P55D и ASUS P7P55D EVO. Огорчает другое - сам кодек VIA VT1828S немного не дотягивает до уровня последних моделей от Realtek.

Исследование эффективности построения связок CrossFireX на основе материнской платы ASUS P7P55D LE

С точки зрения заядлых геймеров, которые используют в своем ПК связки из двух видеокарт в режиме CrossFireX, новая серия материнских плат на основе набора логики Intel P55 Express делится на две категории: работающие с технологией CrossFireX по формуле х16+х4 и по формуле х8+х8. Дадим краткое пояснение обоим типам.

CrossFireX x16+x4 – наиболее распространенный режим работы для материнских плат среднего и бюджетного уровня. Получается он следующим образом: встроенный в процессоры Intel Core i5/i7 северный мост поддерживает 16 линий PCI-e 2.0, которые используются для работы одиночной видеокарты. При подключении второй видеокарты никаких изменений с первой не происходит, а дополнительные линии берутся от южного моста. Проблема заключается в том, что южный мост может выделить только 4 линии, к тому же они поддерживают только стандарт PCI-e 1.0. В итоге получается, что первая видеокарта имеет канал обмена данными с системой как минимум в 8 (!!!) раз шире, чем вторая. Следовательно, получается заметная асинхронность работы всей связки.

CrossFireX x8+x8 – данный режим поддерживают в основном материнские платы Performance и TOP класса. Отличием от предыдущего режима является то, что материнская плата не использует линии от южного моста, а распределяет линии от встроенного в процессор северного. В итоге каждая видеокарта получает равные по ширине каналы обмена данными, и связка работает в синхронном режиме.

В сегодняшнем тестировании мы решили сравнить оба режима работы CrossFireX-связок и определить, какой из них наиболее эффективный. Для сравнения мы использовали пару видеокарт на AMD Radeon HD 4770. Режим х16+х4 создавался силами тестируемой сегодня ASUS P7P55D LE – решения бюджетного сектора. Режим х8+х8 помогла организовать более дорогая материнская плата ASUS P7P55D Deluxe.

Итак, посмотрим на результаты тестов.

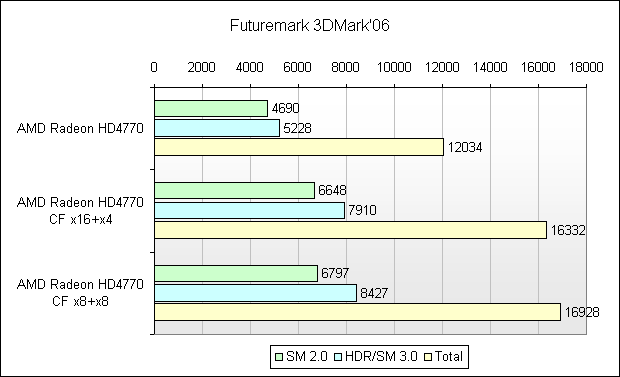

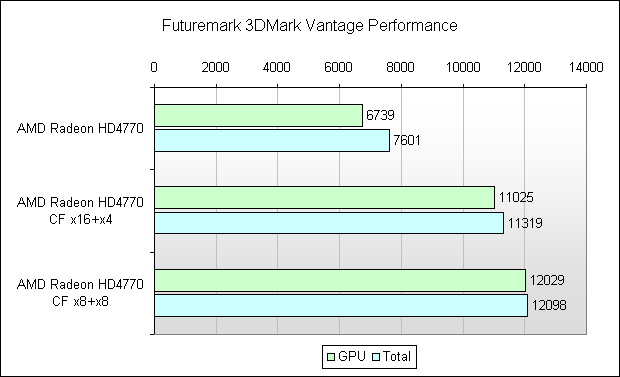

Итак, синтетические тесты от компании Futuremark очень благосклонно отнеслись к активизации режима CrossFireX в целом. Наблюдается заметный прирост производительности, но, все таки, режим х8+х8 набирает немного больше «попугаев», чем х16+х4. Посмотрим, что покажут тесты в реальных игровых приложениях.

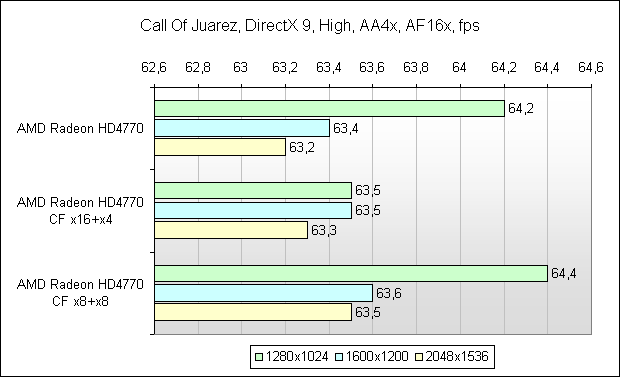

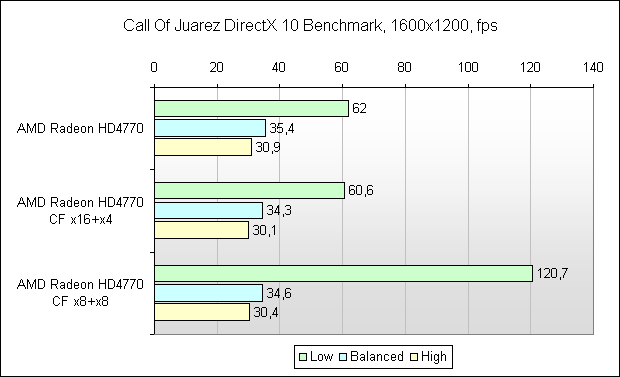

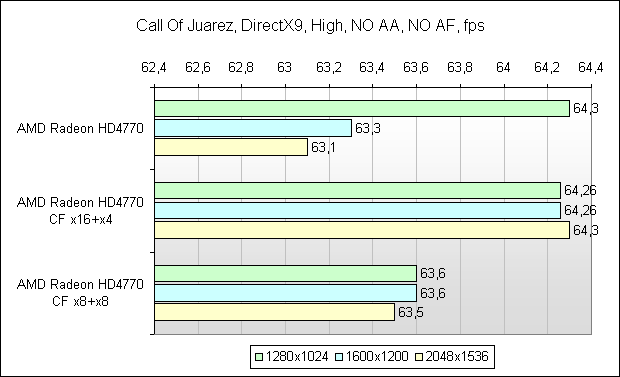

Тест Call of Juarez под DirectX 9.0 показал неоднозначные результаты. Без включения методик улучшения графики он, в принципе, адекватно реагирует на включение режима CrossFireX. А вот с включенным полноэкранным сглаживанием и анизотропной фильтрацией эффекта от применения двух видеокарт мы не наблюдаем. С переходом теста на API DirectX10 картина существенно не изменилась – прирост производительности от установки второй видеокарты наблюдается только в режиме х8+х8 и то при прогонке теста с низкими настройками. Вердикт таков – режим CrossFireX с данным набором тестов работает некорректно.

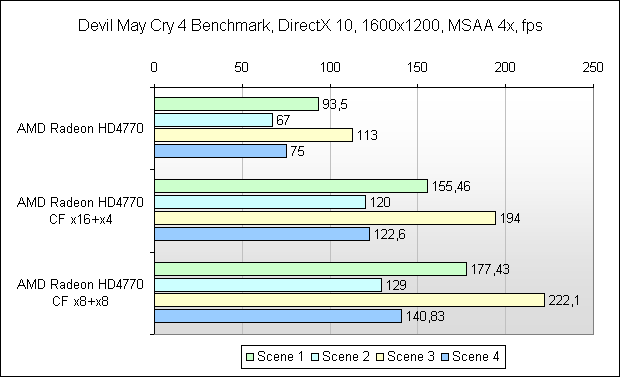

Намного лучше обстоят дела с тестом Devil May Cry 4. Наблюдается огромный прирост производительности в обоих режимах, но все же х8+х8 остается лидером.

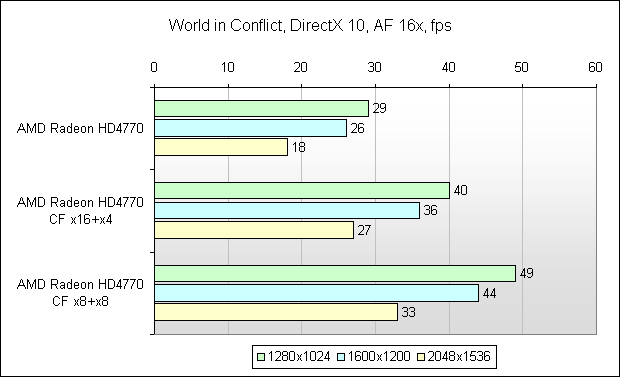

Очень требовательная к ресурсам системы игра World In Conflict также реагирует на включение режима CrossFireX весьма положительно. Опять же ей «по вкусу» больше подходит режим х8+х8.

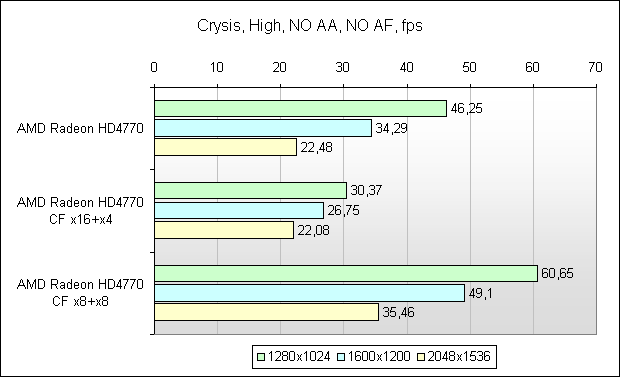

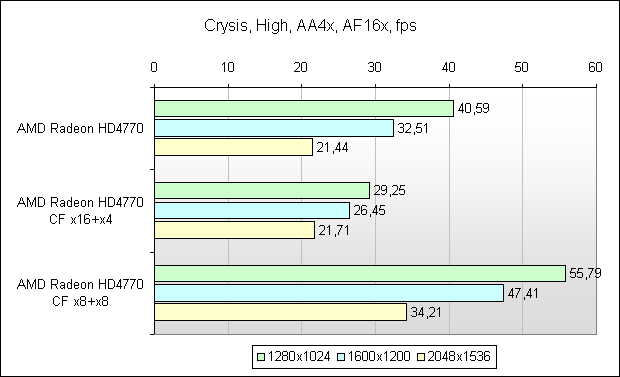

Нашумевший шутер Crysis вовсе не захотел работать с режимом х16+х4 -  в таком режиме он демонстрирует более низкие результаты чем с одиночной видеокартой. В режиме х8+х8 наблюдается прирост производительности около 30-50%.

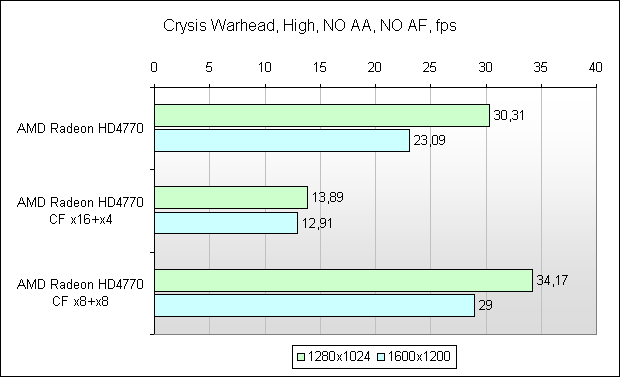

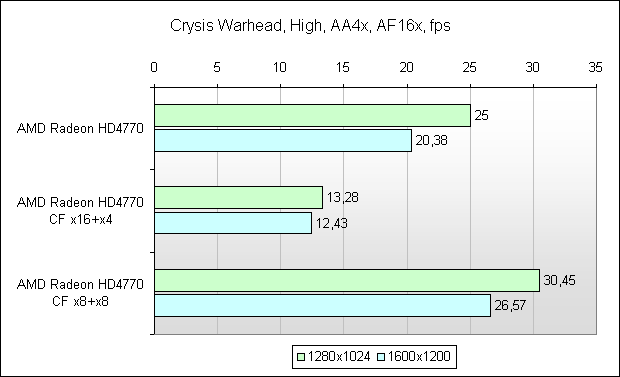

Продолжение игры Crysis Warhead реагирует на ситуацию аналогично: при режиме х16+х4 результаты становятся хуже, чем с одиночной видеокартой.

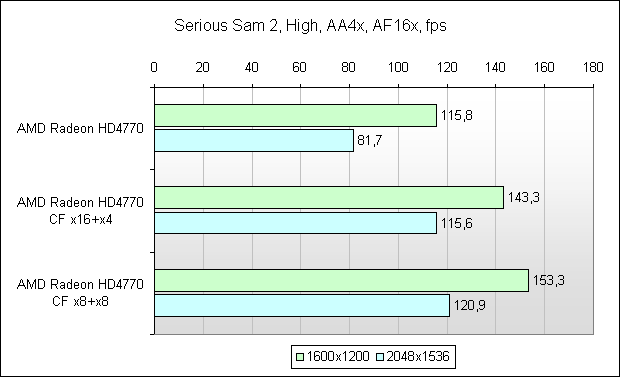

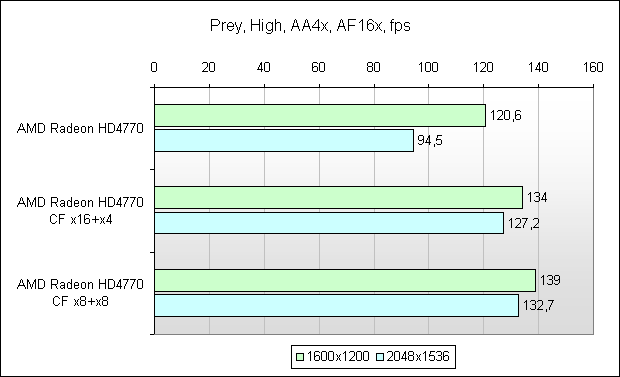

OpenGL-игры, такие как Serious Sam 2 и Prey, легко работают в обоих режимах CrossFireX, но, опять же, преимущество на стороне режима х8+х8.

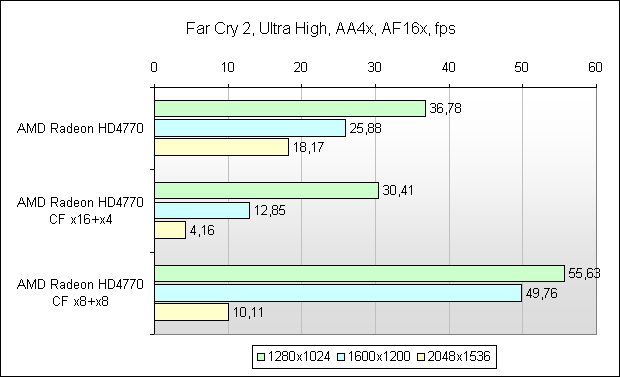

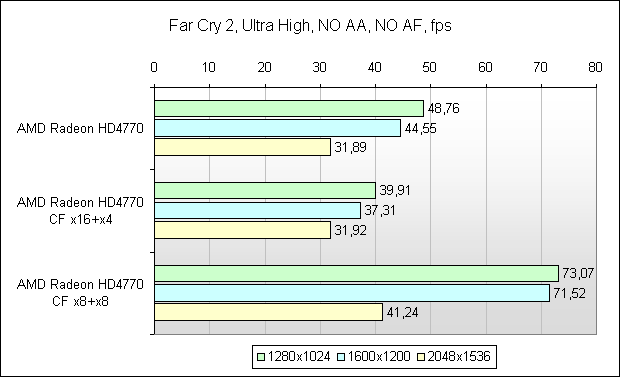

Игра Far Cry 2 показала прирост быстродействия только в режиме х8+х8. В режиме х16+х4 результаты аналогичны одиночной видеокарте, а при включении методик улучшения графики даже становятся хуже.

Итог нашего маленького исследования: построение мощных игровых ПК с применением связок CrossFireX на основе материнских плат, способных поддерживать только режим х16+х4, является нецелесообразным. Из-за большой разницы в пропускной способности каналов для каждой видеокарты возникают сильные «лаги» - время, когда информация, обработанная одной видеокартой «ждет», пока поспеет информация, обработанная второй видеокартой. Эти простои приводят к снижению общего быстродействия системы. Если вы планируете использование режима CrossFireX, мы рекомендуем вам заранее подумать об этом при покупке материнской платы и удостоверится, что она поддерживает как минимум режим х8+х8.

Выводы

ASUS P7P55D LE

Протестированная сегодня материнская плата ASUS P7P55D LE является хорошей альтернативой более дорогой модели ASUS P7P55D. Хотя это утверждение не совсем правильное. Эти две материнские платы не конкурируют друг с другом, а лишь создают потенциальному покупателю действительно широкую свободу выбора. Вопрос о покупке одной из этих моделей должен решаться исходя из потребностей конкретного покупателя. Мы выяснили, что основа у материнских плат одна, да и разгонный потенциал приблизительно тоже. Для менее требовательных к системе пользователей вполне подойдет ASUS P7P55D LE, покупка которой позволит сэкономить немного денег. В то же время, добавив немного средств, вы можете получить поддержку IEEE 1394a и улучшенную систему охлаждения в виде материнской платы ASUS P7P55D.

Достоинства:

  • высокий разгонный потенциал;
  • продуманный дизайн и стильный внешний вид;
  • большой набор фирменных технологий;
  • поддержка CrossFireX.

Недостатки:

  • поддержка CrossFireX только по формуле х16+х4;
  • не самый лучший интегрированный звуковой кодек.

tested

Автор: Пётр Носик

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленную для тестирования материнскую плату.
