Обзор и тестирование материнской платы ASUS B150-PLUS

Как мы знаем, использование не флагманских чипсетов позволяет производителю выпускать модели материнских плат с хорошим оснащением и по более доступной стоимости, чем аналоги на Intel Z170. Например, приобретая модель на основе Intel B150, вы лишаетесь возможности разгона, который необходим далеко не всем, и поддержки мультиграфических связок в режиме х8+х8.

ASUS B150-PLUS

Одной из таких любопытных материнских плат является ASUS B150-PLUS, которая может похвастать современным оснащением и далеко не самой высокой стоимостью (порядка $100). Но для начала давайте проведем краткое сравнение с рассмотренной нами ранее моделью ASUS B150-PRO, за которую производитель просит дополнительные $5.



ASUS B150-PLUS

ASUS B150-PRO

USB 3.1

внешние/внутренние

Нет

Нет

USB 3.0

внешние/внутренние

2/2

2/2

USB 2.0

внешние/внутренние

4/2

4/2

USB Type-C

1

1

Оперативная память

4 x DIMM

до 64 ГБ 2133 МГц

4 x DIMM

до 64 ГБ 2133 МГц

PCIe 3.0 x16

1

1

PCIe 3.0 x16 (x4)

1

1

PCIe x1

2

2

PCI

3

3

Схемы распределения линий PCIe

х16

х16+х4

x16

 x16+x4

SATA 6 Гбит/с

6

6

SATA Express

Нет

Нет

U.2

Нет

Нет

M.2

1

1

Thunderbolt

Нет

Нет

LAN

1

1

Аудио

Realtek ALC887

Realtek ALC887

Wi-Fi

Нет

Нет

Bluetooth

Нет

Нет

Фазы питания

6

6

Формат

ATX

(305 х 218 мм)

ATX

(305 х 218 мм)

На первый взгляд, ключевые характеристики обеих материнских плат абсолютно идентичны. Однако это не совсем так, и разница кроется в некоторых нюансах. Так, ASUS B150-PRO может похвастать наличием радиатора на полевых транзисторах подсистемы питания процессора, а также видеовыходом HDMI на интерфейсной панели.

Спецификация

Производитель и модель

ASUS B150-PLUS

Чипсет

Intel B150

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой DDR4-2133 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x16+x4)

2 x PCI Express x1

3 x PCI

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

6 х SATA 6 Гбит/с

LAN

1 x Realtek RTL8111GR (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x PS/2 Combo

1 х D-Sub

1 x DVI-D

1 x RJ45

1 х USB Type-C

2 x USB 3.0

4 x USB 2.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

1 x USB 2.0 с поддержкой подключения двух USB 2.0

1 х COM

1 х S/PDIF Out

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

ATX

305 x 218 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS B150-PLUS ASUS B150-PLUS

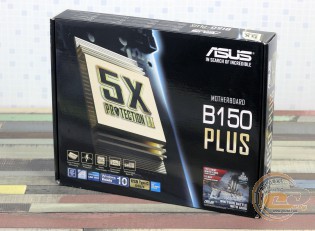

Материнская плата ASUS B150-PLUS поставляется в стандартной картонной коробке, оформленной в темных тонах и отличающейся хорошим информационным наполнением. Отдельно отмечена возможность активации подарка для любителей игры World of Warships: бонусные коды на 15 дней премиум-доступа и премиальный бронепалубный крейсер «Диана».

ASUS B150-PLUS

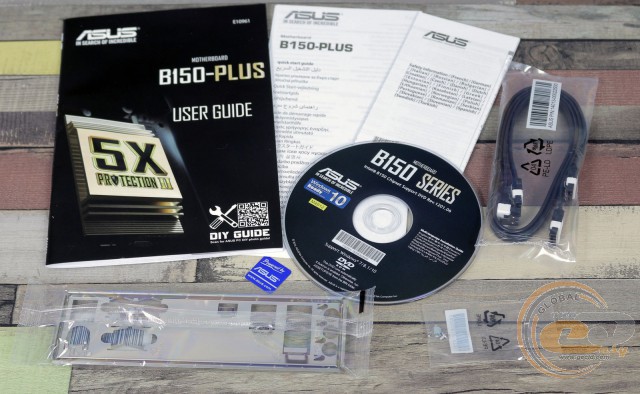

В коробке мы обнаружили идентичный таковому у ASUS B150-PRO набор аксессуаров, а именно:

  • диск с драйверами и утилитами;
  • бумажную документацию;
  • два кабеля SATA;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS B150-PLUS

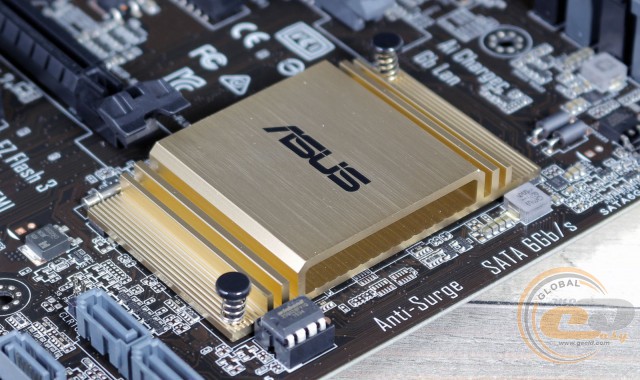

В основе тестируемой модели лежит печатная плата коричневого цвета формата ATX (305 х 218 мм). Оформление ASUS B150-PLUS является вполне привычным для данного ценового сегмента. В нем преобладают черные и коричневые оттенки, а для небольшого цветового акцента используется золотистый радиатор на чипсете.

Что же касается удобства сборки, то посетовать можно только на отсутствие крепежных отверстий по правому краю, что связанно с уменьшенной до 218 мм шириной печатной платы. Ввиду этого следует быть аккуратным при подключении основного кабеля питания и накопителей к портам SATA 6 Гбит/с, которые расположены перпендикулярно поверхности, так как это может привести к излому текстолита.

ASUS B150-PLUS

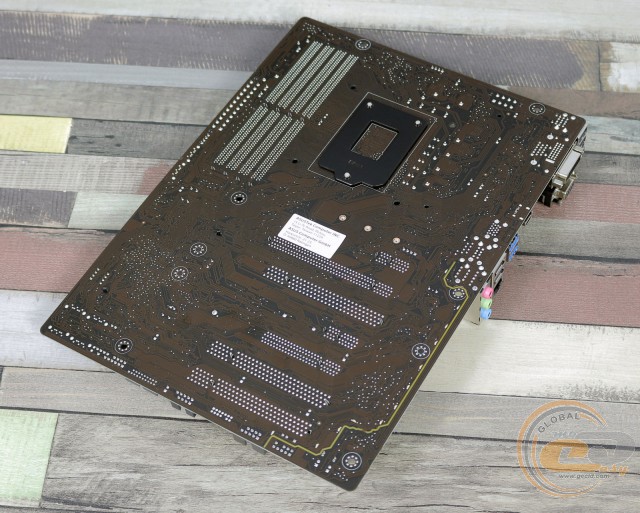

На обратной стороне можно обратить внимание на стандартную опорную пластину процессорного разъема, а также на тот факт, что радиатор закреплен при помощи пластиковых клипс. Это является стандартным решением для моделей, не предназначенных для разгона и не подверженных высоким нагрузкам и температурам.

ASUS B150-PLUS

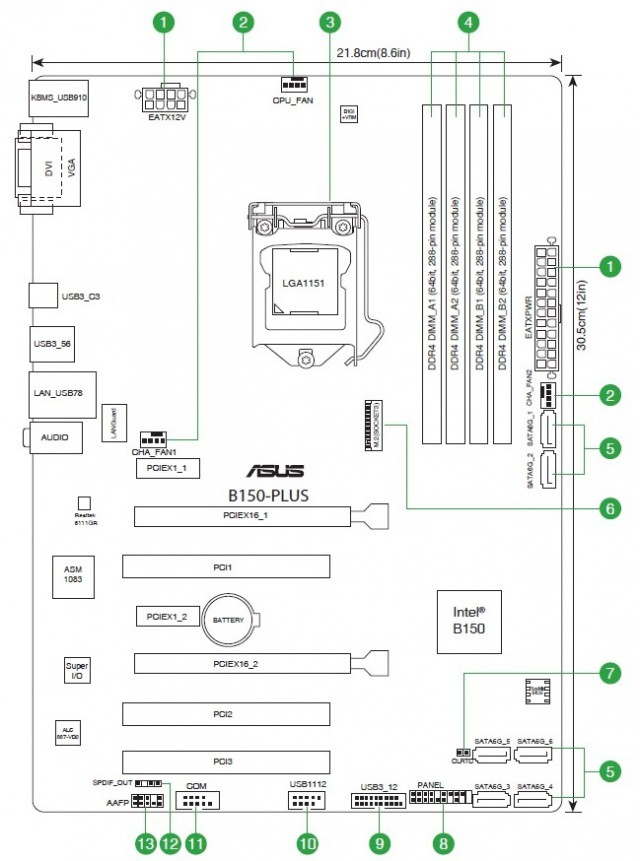

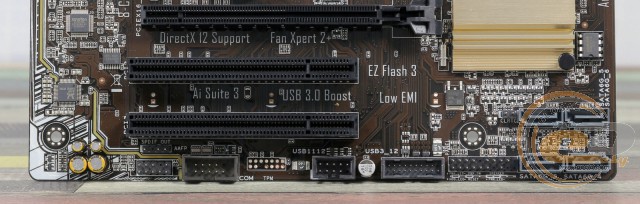

В нижней части печатной платы ASUS B150-PLUS расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PIDIF Out, порт COM, а также колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB: одну USB 2.0 и одну USB 3.0. Всего на плате реализована поддержка шести портов USB 2.0: двух внутренних и четырех на интерфейсной панели. Что же касается USB 3.0, то их четыре: два внутренних и два внешних. Также вспомним о внешнем интерфейсе USB Type-C с пропускной способностью 5 Гбит/с и максимальным выходным током 3 А. Все порты USB обслуживаются силами чипсета Intel B150.

ASUS B150-PLUS

ASUS B150-PLUS

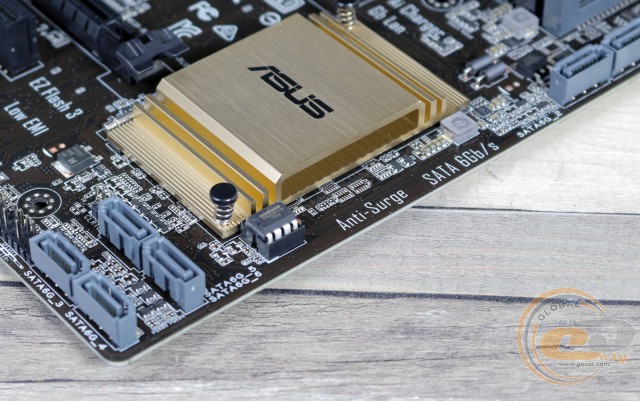

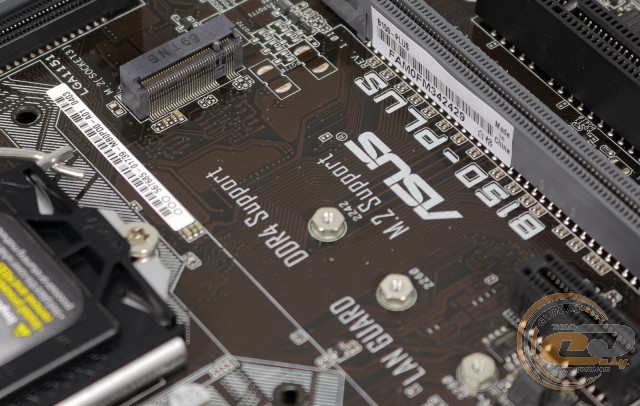

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с.

ASUS B150-PLUS

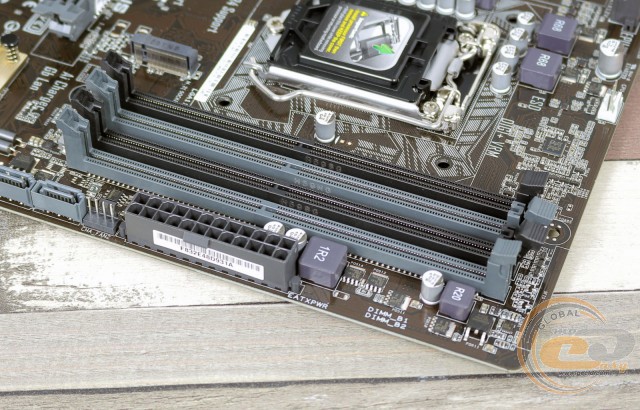

Системная плата ASUS B150-PLUS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2133 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

ASUS B150-PLUS

Как мы уже упоминали, в отличие от ASUS B150-PRO, тестируемая модель лишена радиатора на элементах подсистемы питания. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 30,6°C;
  • полевые транзисторы – 88,9°C;
  • дроссели подсистемы питания процессора – 82,8°C.

Если к температуре радиатора чипсета никаких претензий у нас нет, то показатели полевых транзисторов и дросселей особо не радуют. С другой стороны, принимая во внимание невозможность разгона на данной плате, никаких проблем с критическим перегревом возникнуть не должно.

ASUS B150-PLUS

ASUS B150-PLUS

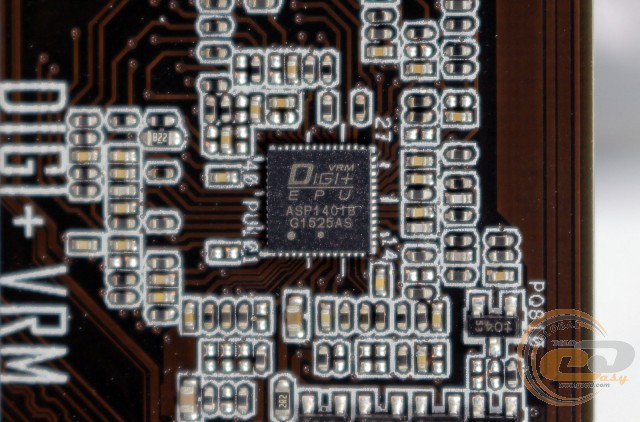

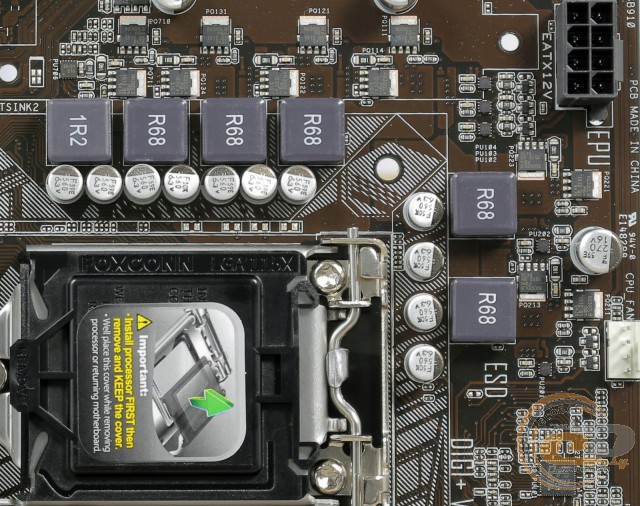

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1401B со встроенной подсистемой управления энергопотреблением DIGI+ VRM, а в составе элементной базы используются твердотельные конденсаторы и ферритовые дроссели.

ASUS B150-PLUS

Для расширения функциональности ASUS B150-PLUS у пользователя есть в распоряжении семь слотов:

  1. PCI Express x1;
  2. PCI Express 3.0 x16;
  3. PCI;
  4. PCI Express x1;
  5. PCI Express 3.0 x16 (в режиме x4);
  6. PCI;
  7. PCI.

Поскольку чипсет Intel B150 не поддерживает распределение линий между слотами PCI Express 3.0 x16, то второй из них подключен к чипсету, и его пропускная способность ограничена четырьмя линиями. При этом у пользователя есть возможность установить две видеокарты в режиме AMD CrossFireX, однако схема их работы (х16+х4) не позволит в полной мере раскрыть потенциал подобной связки.

ASUS B150-PLUS

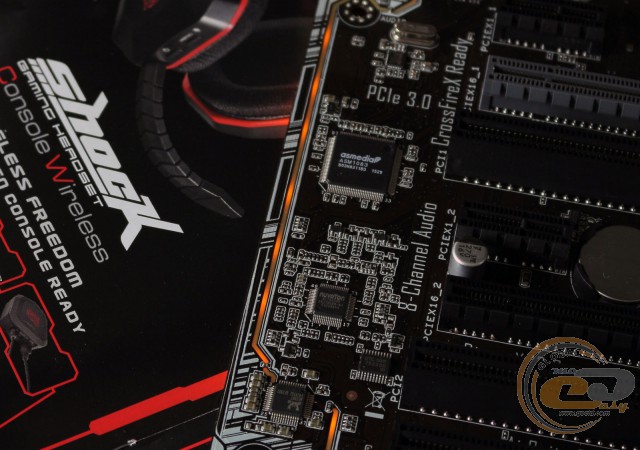

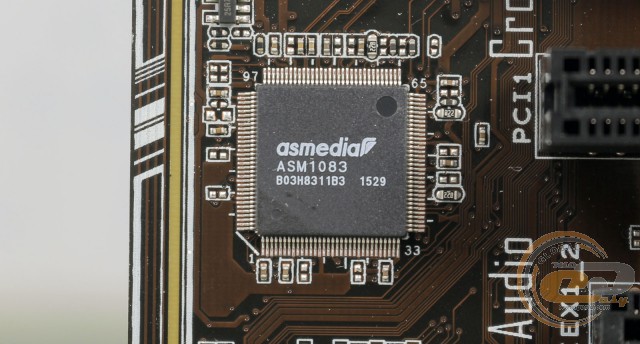

Поскольку набор системной логики Intel B150 не поддерживает интерфейс PCI, то функционирование соответствующих слотов реализовано при помощи моста ASMedia ASM1083.

ASUS B150-PLUS

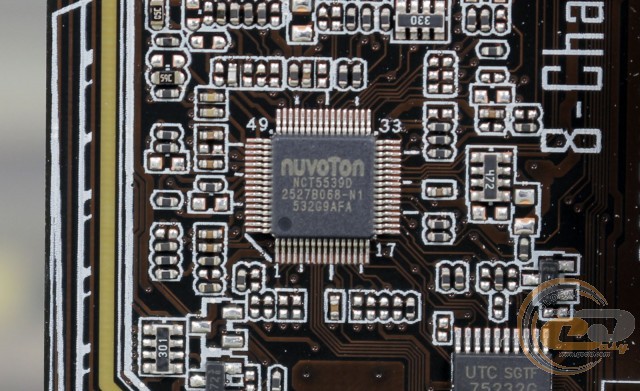

Возможности Multi I/O возложены на микросхему NUVOTON NCT5539D, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

ASUS B150-PLUS

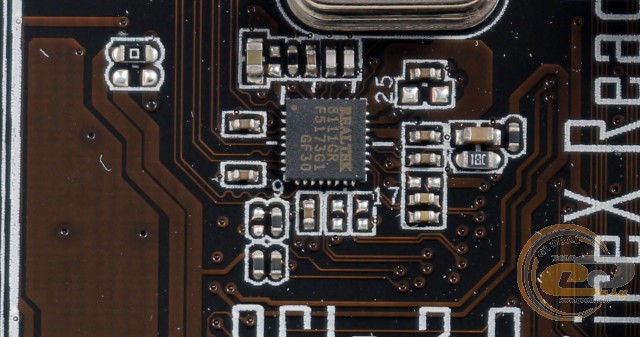

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111GR.

ASUS B150-PLUS

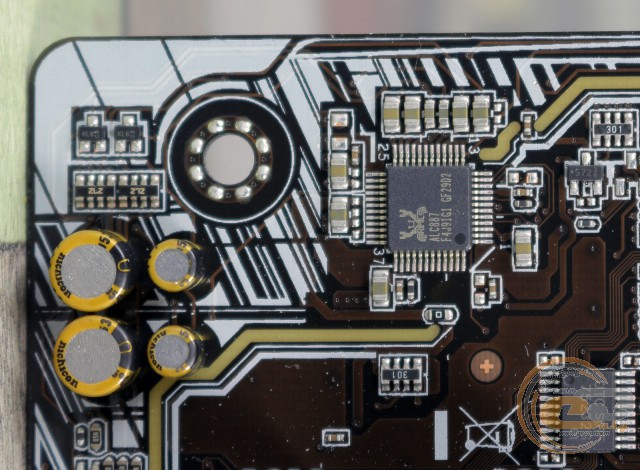

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, в обвязке которого используются высококачественные аудиоконденсаторы Nichicon.

ASUS B150-PLUS

Отдельно отметим наличие подсветки, которая придется по душе обладателям корпусов с прозрачной боковой панелью.

ASUS B150-PLUS

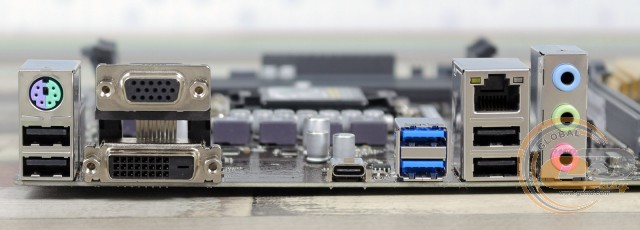

Интерфейсная панель включает в себя следующие порты:

  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x PS/2 Combo;
  • 1 x RJ45;
  • 4 x USB 2.0;
  • 2 x USB 3.0;
  • 1 х USB Type-C;
  • 3 x аудиопорта.

Подобную компоновку можно охарактеризовать как хорошую для материнской платы среднего уровня, так как она предлагает два видеовыхода и базовое количество портов USB, один из которых выполнен в набирающем популярность формате USB Type-C. Однако некоторых пользователей может разочаровать неудобное подключение многоканальной акустики. Если же для вас важно наличие HDMI, то стоит обратить внимание на ASUS B150-PRO.

ASUS B150-PLUS

У ASUS B150-PLUS имеются вполне стандартные возможности для организации охлаждения внутри системного корпуса. В наличии три 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, тогда как два других предназначены для системных вертушек.
