Обзор и тестирование материнской платы ASUS B150M PRO GAMING

К вопросу выбора материнской платы для сборки игровой системы можно подойти с нескольких сторон. Во-первых, стоит определиться не только с выделенной на ее покупку суммой, но и с перечнем характеристик, имеющих для вас первоочередную важность. К примеру, если вы готовы потратить порядка $110, то есть несколько вариантов, которые зависят от того, планируете ли вы разгон процессора. Если да, то ваш выбор − устройства на флагманском Intel Z170, если же нет, то появляется интересная возможность купить за те же деньги модель, к примеру, на Intel B150, получив при этом более богатое оснащение.

ASUS B150M PRO GAMING

И именно такой материнской платой является ASUS B150M PRO GAMING из линейки ASUS PRO GAMER, которая выполнена в формате microATX на основе чипсета Intel B150, что позволяет снизить конечную стоимость для потребителя и оснастить ее лучше, чем схожие по стоимости решения на Intel Z170. Давайте же рассмотрим, какими возможностями она обладает.

Спецификация:

Производитель и модель

ASUS B150M PRO GAMING

Чипсет

Intel B150

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2133 МГц

Слоты расширения

1 x PCI Express 3.0 x16

2 x PCI Express 3.0 x1

Дисковая подсистема

Чипсет Intel B150 поддерживает:

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280)

6 х SATA 6 Гбит/с

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальная с дизайном SupremeFX

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x RJ45

4 x USB 3.0

4 x USB 2.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

1 x USB 2.0 с поддержкой подключения двух USB 2.0

1 х COM

1 x TPM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

microATX

234 x 218 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS B150M PRO GAMING ASUS B150M PRO GAMING

Материнская плата ASUS B150M PRO GAMING поставляется в картонной коробке с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества. Отдельно отмечено наличие в комплекте инвайт-кода (только для новых игроков) на получение подарков в World of Warships: бронепалубного крейсера «Диана» и 15 дней премиумного доступа.

ASUS B150M PRO GAMING

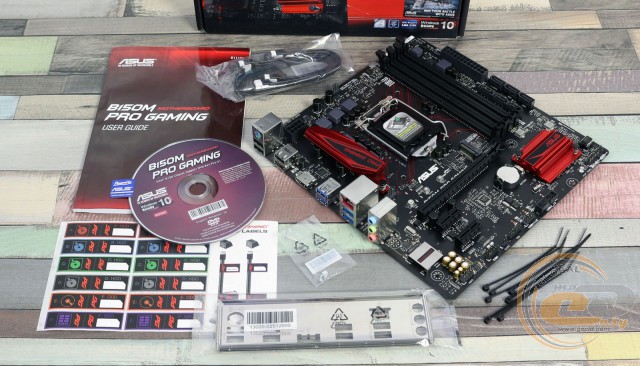

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с драйверами и утилитами;
  • инструкцию пользователя;
  • два кабеля SATA;
  • комплект стяжек для укладки кабелей;
  • набор маркировочных наклеек для портов SATA;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS B150M PRO GAMING

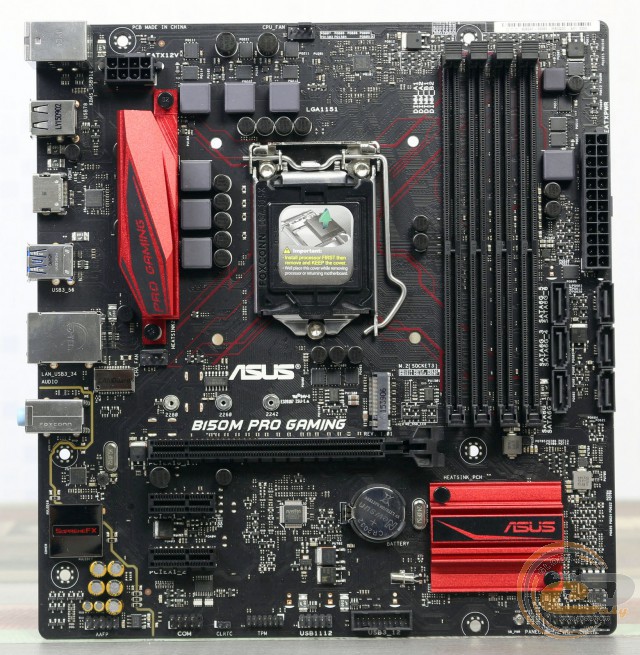

Новинка выполнена на печатной плате черного цвета формата microATX (234 x 218 мм) и традиционно для серии ASUS PRO GAMER оформлена в темных и красных тонах. Приятно, когда принадлежность модели к какой-либо серии очень легко определяется даже по внешнему виду, и компания ASUS за работу над дизайном и узнаваемостью своих устройств однозначно заслуживает похвалы.

Что же касается компоновки, то инженерам-проектировщикам удалось очень грамотно разместить внутренние компоненты. В частности, DIMM-слоты оборудованы защелками лишь с одной стороны, а доступ к портам SATA, несмотря на их перпендикулярное расположение, не будет затруднен после подключения видеокарты. Единственный нюанс касается отсутствия крепежных отверстий по правому краю, поэтому необходимо соблюдать осторожность при подключении расположенных там интерфейсов.

ASUS B150M PRO GAMING

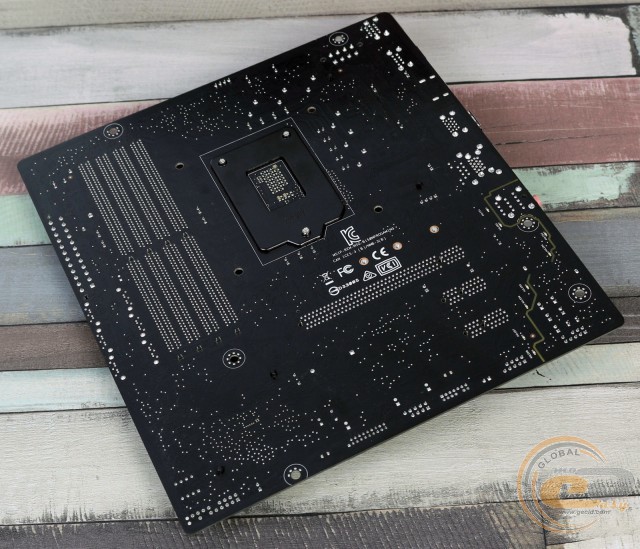

Взглянув на обратную сторону печатной платы, можно отметить разве что стандартную опорную пластину процессорного разъема, а также тот факт, что оба радиатора закреплены при помощи пластиковых клипс. Если бы перед нами было игровое устройство на Intel Z170, то подобный тип крепления вызвал бы ряд вопросов, но в случае с материнской платой, не поддерживающей разгон, пластиковых клипс вполне достаточно.

ASUS B150M PRO GAMING

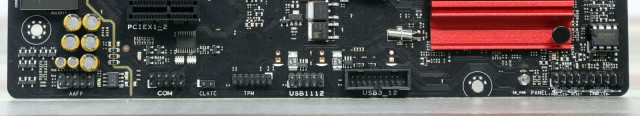

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, порты COM и TPM, джампер для сброса CMOS, а также колодка подключения фронтальной панели.

Дополнительно отметим две колодки для активации портов USB: одна USB 2.0 и одна USB 3.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: двух внутренних и четырех на интерфейсной панели. Шесть интерфейсов USB 3.0 расположены аналогичным образом. А вот портов USB 3.1 у ASUS B150M PRO GAMING нет, хотя у ATX-версии этой платы (ASUS B150 PRO GAMING) присутствуют два подобных интерфейса. Таким образом компания ASUS решила немного дистанцировать эти два продукта.

ASUS B150M PRO GAMING

ASUS B150M PRO GAMING

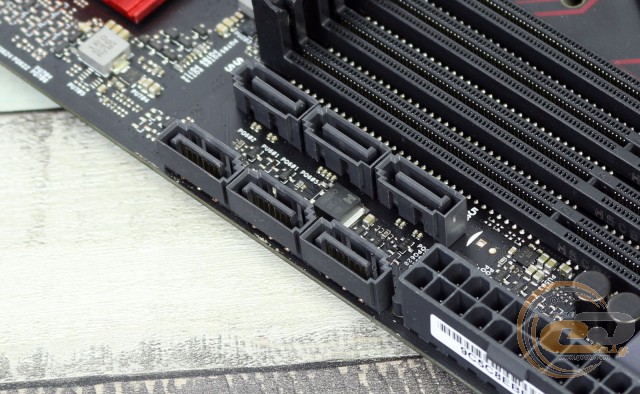

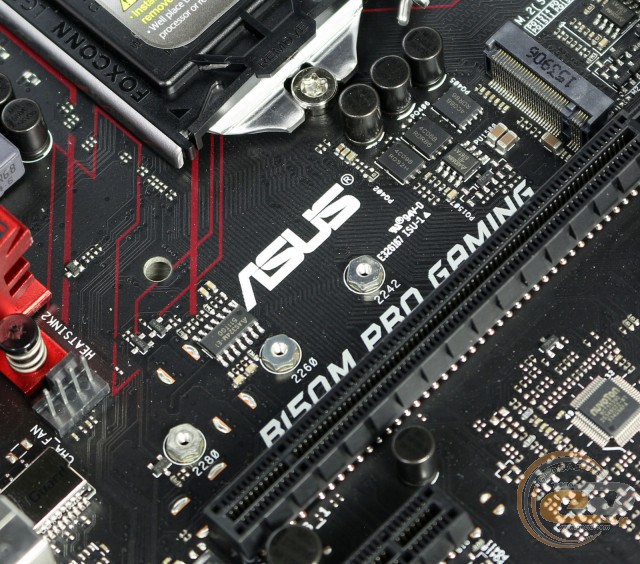

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260 и M.2 2280) и шестью портами SATA 6 Гбит/с.

Что же касается ограничений по одновременному использованию разъемов, то если перевести интерфейс M.2 Socket 3 в режим SATA, один из портов SATA 6 Гбит/с будет недоступен (на схеме «SATA6G_1»).

ASUS B150M PRO GAMING

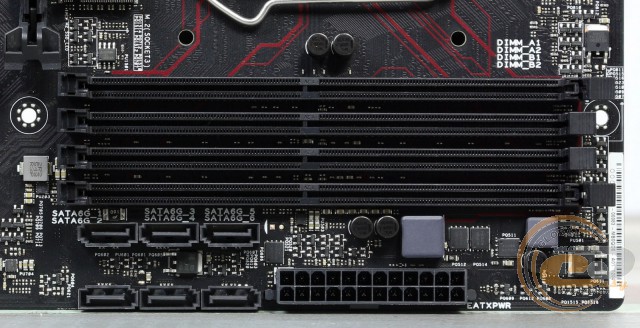

Системная плата ASUS B150M PRO GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частоте 2133 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

ASUS B150M PRO GAMING

ASUS B150M PRO GAMING

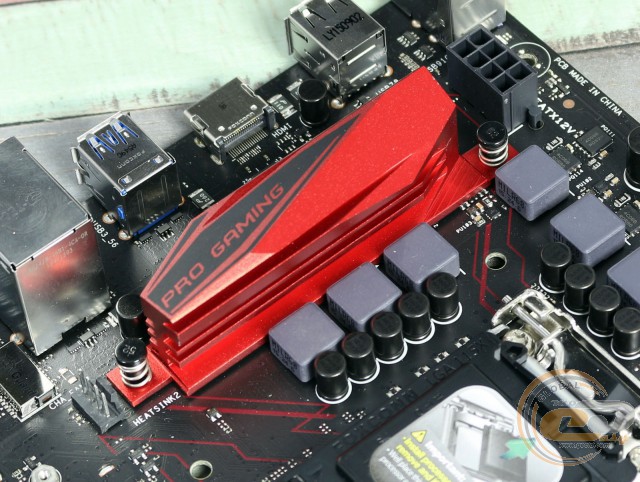

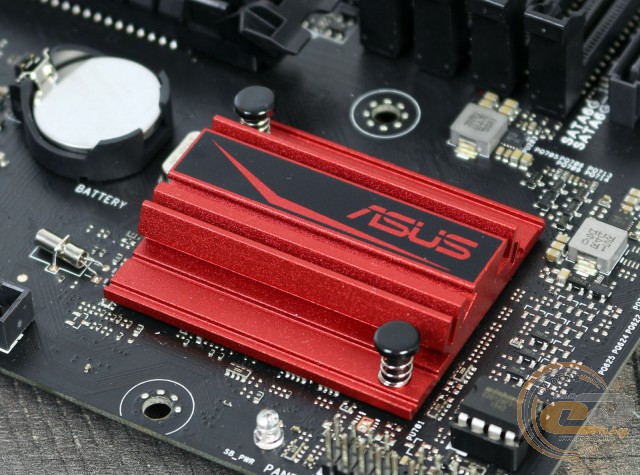

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от микросхемы Intel B150, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 32,9°C;
  • радиатор охлаждения элементов подсистемы питания процессора – 52,8°C;
  • дроссели подсистемы питания – 60,1°C;
  • полевые транзисторы подсистемы питания, не накрытые радиатором – 57,9°C.

Полученные результаты подтверждают хорошую эффективность работы установленной системы охлаждения, поэтому вам не стоит беспокоиться о перегреве.

ASUS B150M PRO GAMING

ASUS B150M PRO GAMING

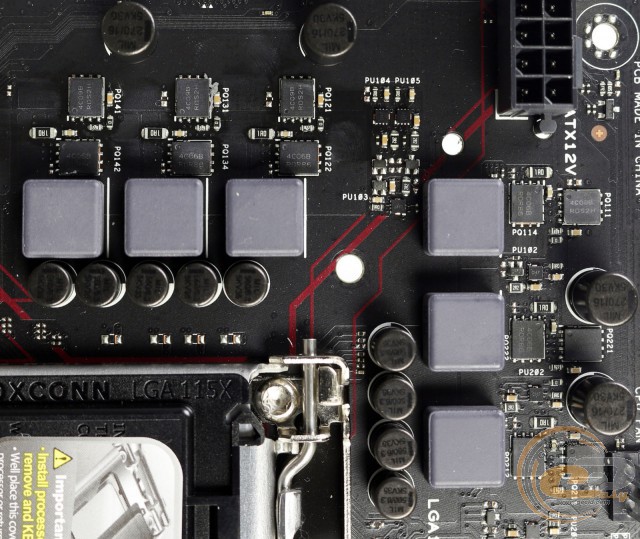

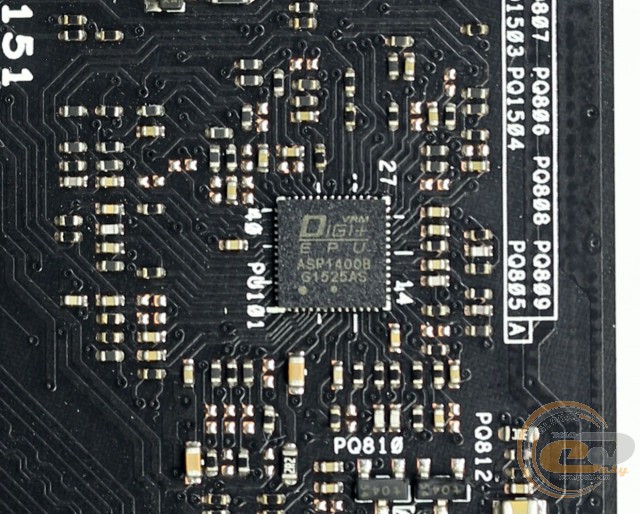

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400B со встроенной подсистемой управления энергопотреблением DIGI+ VRM. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы и дроссели с ферритовым сердечником.

ASUS B150M PRO GAMING

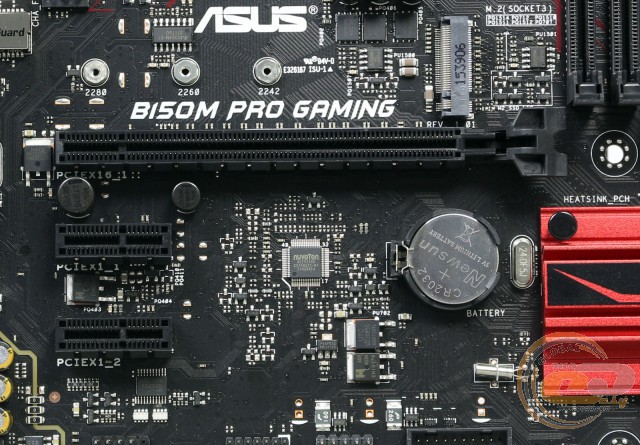

Для расширения функциональности материнской платы ASUS B150M PRO GAMING есть три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;

Как видим, у вас будет возможность установки только одной видеокарты, что вполне логично для microATX-решения. Если же нужно большее количество разнообразных слотов расширения, тогда обратите внимание на ATX-модель ASUS B150 PRO GAMING.
