Обзор и тестирование материнской платы ASUS H170M-PLUS

Выбор материнской платы для работы с семейством процессоров Intel Skylake (платформа Socket LGA1151) может стать достаточно непростым, ведь на рынке присутствуют сотни моделей на нескольких чипсетах, которые предлагают различную функциональность.

Но именно от необходимых возможностей и следует отталкиваться. Например, если вы собираете систему под топовые комплектующие, с разгоном и связкой из нескольких видеокарт, тогда следует ориентироваться на флагманские модели на чипсете Intel Z170. При выборе менее мощных комплектующих, но с обязательным разгоном, рекомендуем также обратить внимание на платы с набором системной логики Intel Z170. А в случае сборки бюджетной системы с одним или парой накопителями, минимальным объемом оперативной памяти и встроенной графикой можно спокойно обойтись моделями на базе Intel H110.

Сложнее всего подобрать промежуточный вариант, ведь для этого случая есть два чипсета (Intel H170 и Intel B150) и множество вариантов. И тут уже все зависит от различных факторов: начиная от дизайна платы, количества фаз питания процессора и эффективности работы радиаторов и заканчивая различными бонусами и лояльностью к бренду.

ASUS H170M-PLUS

В данном же обзоре мы поговорим о компактной модели среднего класса от компании ASUS, а именно о ASUS H170M-PLUS, которая выполнена на основе чипсета Intel H170. Напомним, что в отличие от флагманского собрата, используемый набор системной логики поддерживает только 16 чипсетных линий PCI Express 3.0, а также на один SATA Express и на два порта USB 3.0 меньше. Дополнительно в нем отсутствует возможность распределения линий между слотами PCI Express 3.0 x16, а оверклокерские возможности, согласно пожеланиям компании Intel, ограничены только разгоном интегрированной в процессор графики. В целом модели на данном чипсете отлично подойдут для сборки домашних систем с одной видеокартой и процессором с заблокированным множителем, благо остальные функциональные возможности находятся на более чем достаточном для повседневного использования уровне.

Спецификация

Производитель и модель

ASUS H170M-PLUS

Чипсет

Intel H170

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой DDR4-2133 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x16+x4)

2 x PCI Express x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

1 x SATA Express (совместим с 2 х SATA 6 Гбит/с)

4 х SATA 6 Гбит/с

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

2 x PS/2

1 х D-Sub

1 x DVI-D

1 x HDMI

1 x RJ45

1 х USB 3.0 Type-C

2 x USB 3.0

2 x USB 2.0

3 x аудиопорта

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х COM

1 х LPT

1 х TPM

1 х S/PDIF Out

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

microATX

244 x 227 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS H170M-PLUS ASUS H170M-PLUS

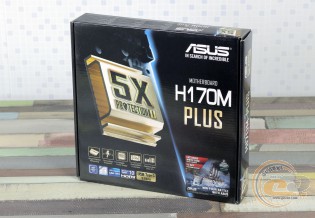

Материнская плата ASUS H170M-PLUS поставляется в стандартной картонной коробке, оформленной в темных тонах и отличающейся хорошим информационным наполнением. На лицевой стороне в глаза бросается возможность активации подарка для любителей игры World of Warships: бонусные коды на 15 дней премиум-доступа и премиальный бронепалубный крейсер «Диана».

ASUS H170M-PLUS

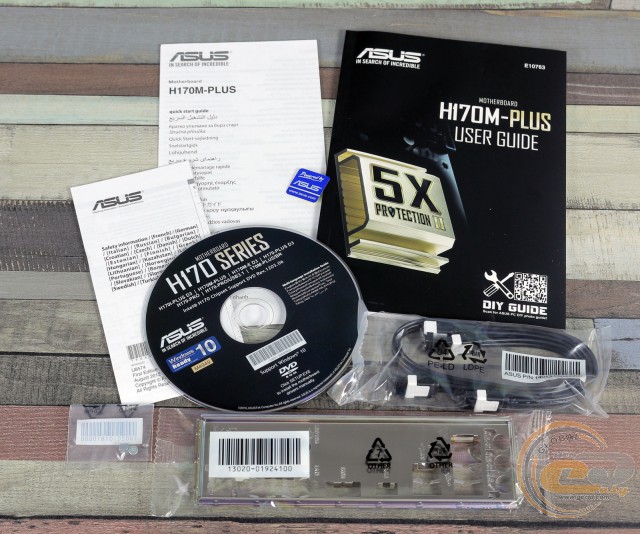

В коробке с ASUS H170M-PLUS мы обнаружили вполне стандартный набор аксессуаров:

  • диск с драйверами и утилитами;
  • бумажную документацию;
  • два кабеля SATA;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS H170M-PLUS

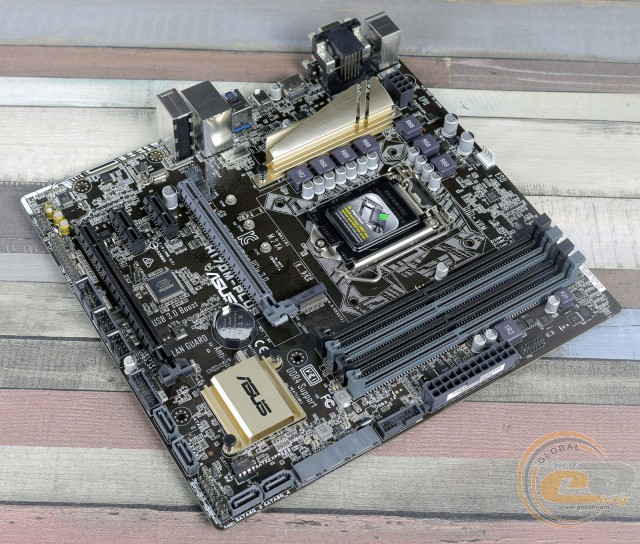

Материнская плата выполнена на печатной плате темно-коричневого цвета формата microATX (244 х 227 мм). Ее оформление вполне стандартное для фирменных решений среднего уровня, где темные цвета оттеняются радиаторами бронзового цвета, что делает облик более интересным.

В свою очередь компоновка набортных элементов в целом реализована на высоком уровне, поэтому особых проблем у вас не возникнет, так как все порты расположены на оптимальных местах, ближе к краям печатной платы, а DIMM-слоты оборудованы защелками только с одной стороны. Заслуживает внимание лишь отсутствие крепежных отверстий по правому краю. Поэтому следует быть аккуратным при подключении основного кабеля питания и накопителей к портам SATA 6 Гбит/с, которые расположены перпендикулярно поверхности, так как это может привести к излому текстолита.

ASUS H170M-PLUS

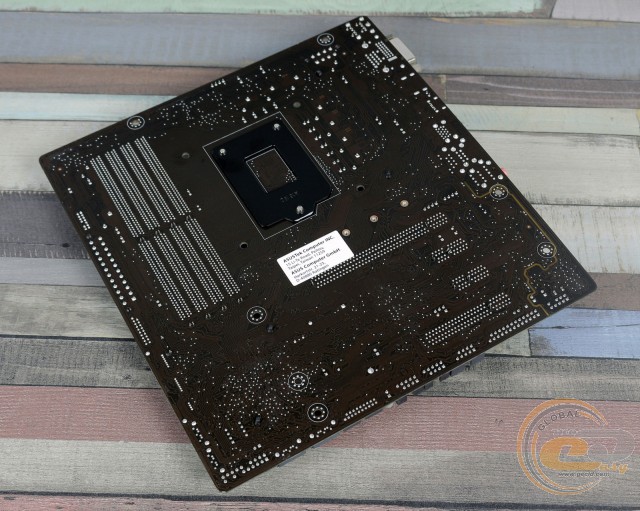

На обратной стороне можно обратить внимание на стандартную опорную пластину процессорного разъема, а также на тот факт, что радиаторы закреплены при помощи пластиковых клипс.

ASUS H170M-PLUS

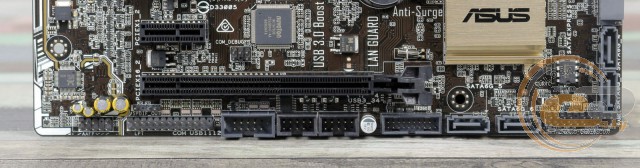

В нижней части печатной платы ASUS H170M-PLUS расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PIDIF Out, джампер для сброса CMOS, порты COM и LPT, а также колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0 и одну USB 3.0. Всего на плате реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. Что же касается USB 3.0, то их семь: четыре внутренних и три внешних, один из которых выполнен в формате Type-C. Все порты USB обслуживаются силами чипсета Intel H170.

ASUS H170M-PLUS

ASUS H170M-PLUS

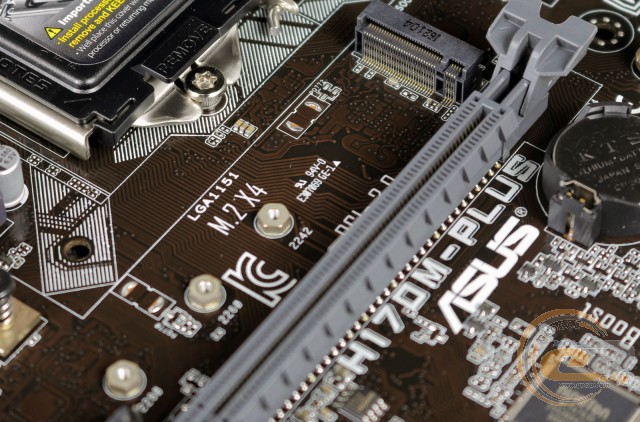

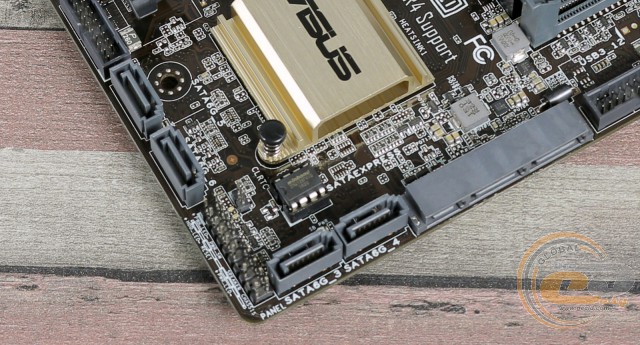

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280), четырьмя портами SATA 6 Гбит/с, а также одним SATA Express, который совместим с двумя SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

ASUS H170M-PLUS

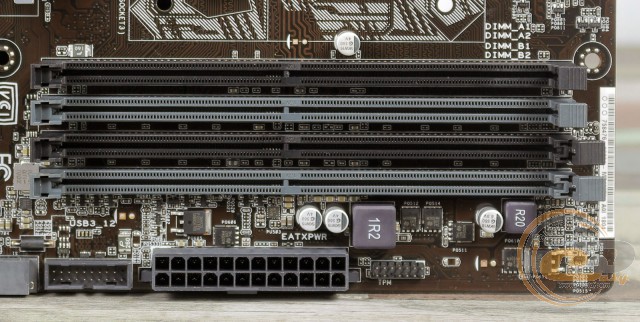

Системная плата ASUS H170M-PLUS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2133 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим расположенную рядом колодку для подключения выносной панели с портами USB 3.0 и порт TPM.

ASUS H170M-PLUS

ASUS H170M-PLUS

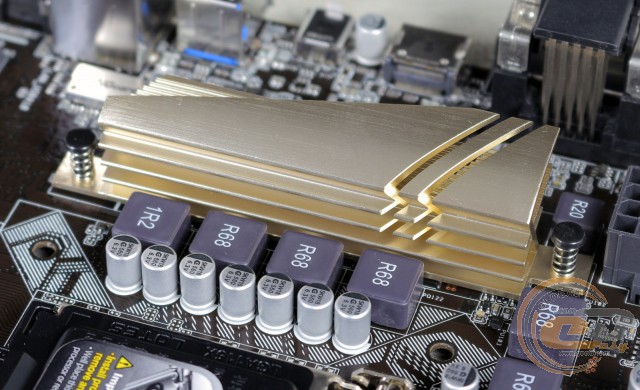

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel H170, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 32°C;
  • радиатор охлаждения элементов подсистемы питания процессора – 40°C;
  • дроссели подсистемы питания процессора – 50°C.

Как видим, предустановленные радиаторы обеспечивают хорошее охлаждение ключевых компонентов.

ASUS H170M-PLUS

ASUS H170M-PLUS

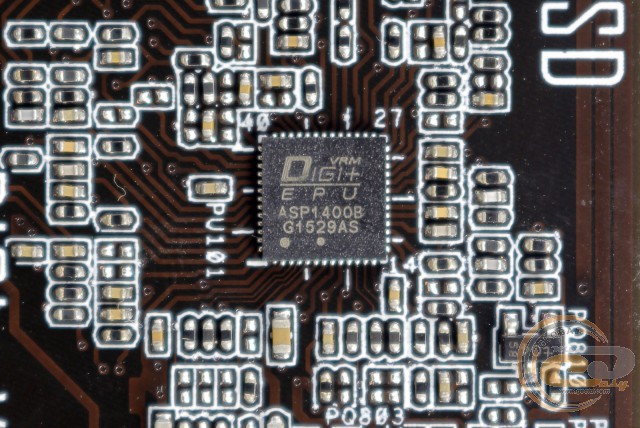

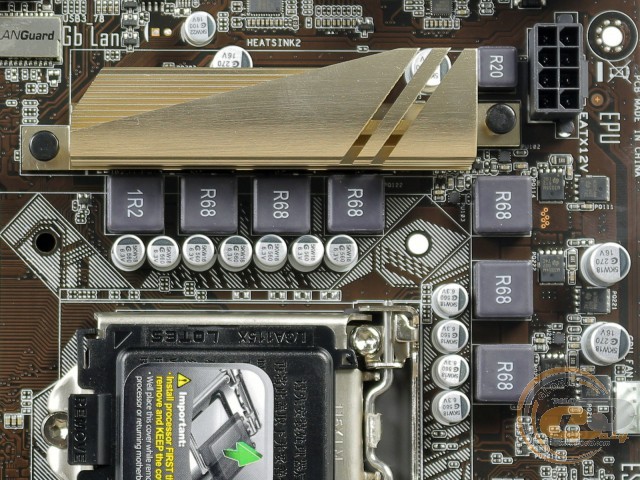

Питание процессора осуществляется по 7-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1400B со встроенной подсистемой управления энергопотреблением DIGI+ VRM.

ASUS H170M-PLUS

Для расширения функциональности ASUS H170M-PLUS у пользователя есть в распоряжении четыре слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме x4).

Поскольку чипсет Intel H170 не поддерживает распределение линий между разъемами PCI Express 3.0 x16, то второй из них подключен к чипсету и его пропускная способность ограничена четырьмя линиями. При этом у пользователя есть возможность установить две видеокарты в режиме AMD CrossFireX, однако схема их работы (х16+х4) не позволит в полной мере раскрыть потенциал подобной связки.

ASUS H170M-PLUS

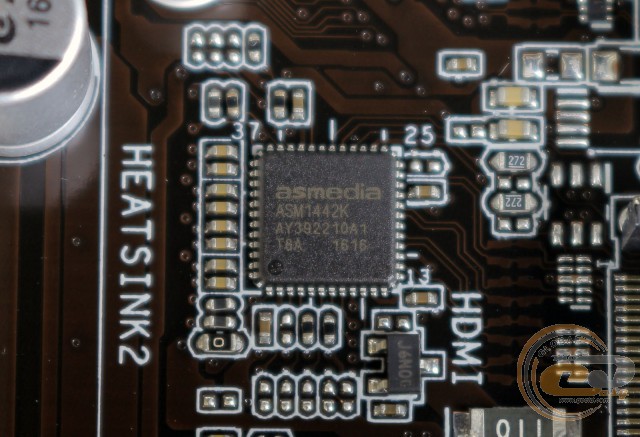

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода (HDMI, DVI-D и D-Sub), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

ASUS H170M-PLUS

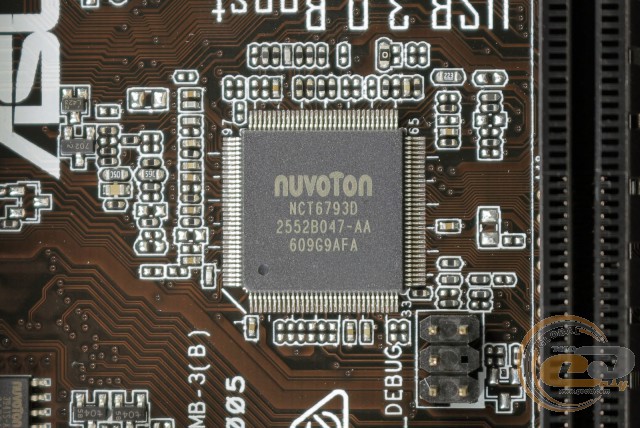

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая управляет работой системных вентиляторов, портами COM, LPT и PS/2, а также обеспечивает мониторинг.
