Обзор и тестирование материнской платы ASUS H61M-A USB3

26-05-2013

Выбор комплектующих для построения офисных компьютеров довольно часто бывает совсем непростой задачей, порой даже сложнее, чем выбор комплектующих для домашней системы. Это связано в первую очередь с тем, что, в большинстве случаев, офисный компьютер должен иметь минимальную стоимость, но при этом долго и стабильно работать, поскольку простой рабочих компьютеров, как правило, недопустим. Вот и приходится IT-персоналу умело балансировать между стоимостью комплектующих и их качеством исполнения. При подборе подобного оборудования в поле зрения неизбежно попадают материнские платы, выполненные на основе младших наборов системной логики и зачастую с заметно «урезанным» функционалом. В этом обзоре мы познакомимся как раз с похожей материнской платой - ASUS H61M-A USB3, которая построена на базе чипсета Intel H61 Express, но при этом обладает достаточным функционалом для современного офисного компьютера, а также, что немаловажно, совсем невысокой ценой.

ASUS H61M-A USB3

Спецификация материнской платы ASUS P8H61-MX USB3:

Производитель

ASUS

Модель

H61M-A USB3

Чипсет

Intel H61 Express (B3)

Процессорный разъем

Socket LGA1155

Поддерживаемые процессоры

Intel Core i7/ Core i5 / Core i3 второго и третьего поколения

Используемая память

2200(О.С.)/2133(О.С.)/2000(О.С.)/1866(О.С.)/1600/1333/1066 МГц

Поддержка памяти

2 x 1.5V DDR3 DIMM слота с поддержкой до 16 ГБ памяти

Слоты расширения

1 x PCI Express 16 3.0 x16

2 х PCI Express x1

Дисковая подсистема

Чипсет Intel H61 Express поддерживает:

4 x SATA 3 Гбит/с порта с поддержкой до 4 устройств SATA 3 Гбит/с

LAN

1 x гигабитный сетевой контроллер Realtek RTL8111F (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC887

2/4/5.1/7.1-канальный звук

Питание

24-контактный разъем питания ATX

4-контактный ATX12V разъем питания

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на PCH

Внешние порты I/O

2 x PS/2 (мышь и клавиатура)

1 x DVI-D

1 x VGA

1 x HDMI

1 x LAN (RJ45)

2 x USB 2.0

2 x USB 3.0

3 x аудиопорта

Внутренние порты I/O

3 x USB 2.0 (каждый с поддержкой подключения двух устройств)

4 x порта SATA 3 Гбит/с

1 x колодка вывода звука на переднюю панель

1 x колодка передней панели

1 x колодка для подключения динамика

BIOS

64Mb Flash ROM, UEFI BIOS, PnP, DMI v2.0, WfM2.0, SMBIOS v2.7, ACPI v2.0a, SLP 3.0

Комплектация

руководство пользователя

брошюра с описание гарантии

диск с драйверами и утилитами

1 x кабеля SATA

заглушка интерфейсной панели

Форм-фактор,

размеры, мм

MicroATX

226 x 180

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на ASUS+H61M-A+USB3

ASUS H61M-A USB3

Поскольку на тестирование в тестовую лабораторию поступил инженерный образец, который был упакован в обычную белую коробку, мы приводим изображение, взятое с официального сайта компании ASUS. Стиль оформления не изменился, в рыночных образцах коробка по-прежнему будет оформлена в темных тонах, центральную часть лицевой стороны занимает наименование модели материнской платы, а в нижней части можно найти ряд пиктограмм, которые обозначают поддерживаемые технологии. Наибольшее внимание уделено пиктограммам, обозначающим поддержку цифровых видеовыходов HDMI и DVI, а также совместимости с ОС MS Windows 8.

ASUS H61M-A USB3

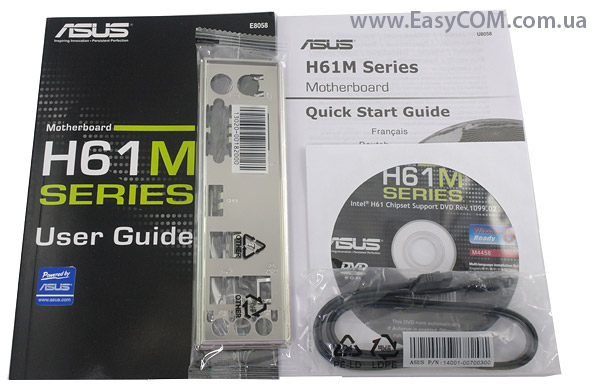

Комплект поставки материнской платы ASUS H61M-A USB3 полностью соответствует ее позиционированию, в комплекте присутствует только самое необходимое для сборки компьютера, а именно:

  • документация;
  • диск с драйверами и утилитами;
  • два SATA-шлейфа (в ознакомительном образце был один);
  • заглушка интерфейсной панели.

Дизайн и особенности платы

ASUS H61M-A USB3

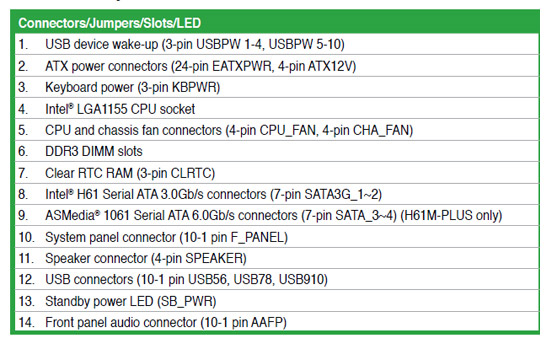

Материнская плата ASUS H61M-A USB3 выполнена на текстолите коричневого цвета в формате MicroATX и имеет размеры 226 x 180 мм. Каких-либо замечаний к расположению слотов расширения и разъемов у нас не возникло. Отметим только то, что если установить крупногабаритный видеоадаптер, то он перекроет доступ к нижним защелкам разъемов для установки модулей ОЗУ. Но учитывая позиционирование материнской платы, установка высокопроизводительного видеоадаптера маловероятна. Также имеется некоторая скученность элементов на нижнем крае материнской платы – конденсаторы находятся вплотную к колодкам подключения, что может вызвать некоторые неудобства при сборке системы. Для закрепления материнской платы в корпусе на плате сделано шесть монтажных отверстий, все они находятся по краям платы, что исключает их «провисание».

ASUS H61M-A USB3

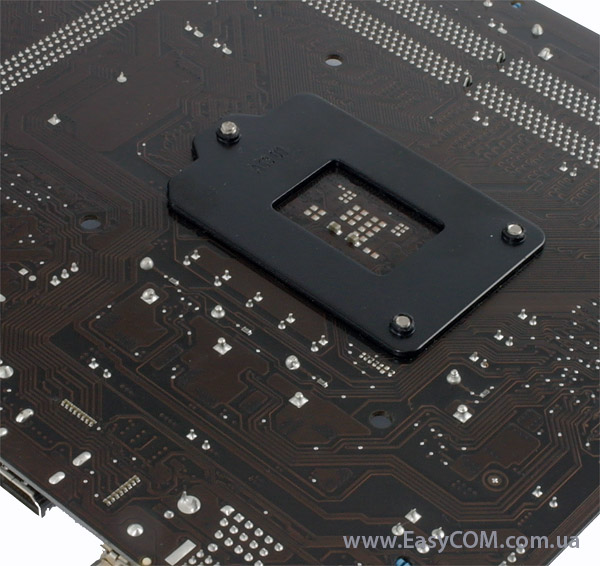

Все элементы поместились на лицевой стороне, и на обратной стороне системной платы ASUS H61M-A USB3 находится лишь усилительная металлическая пластина.

ASUS H61M-A USB3

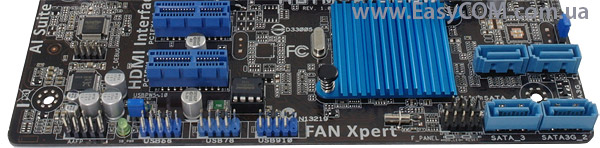

Вдоль нижнего края платы расположились следующие разъемы: колодка подключения аудио разъемов передней панели, колодка подключения передней панели и три колодки подключения портов USB 2.0. Всего на плате реализовано восемь портов USB 2.0, шесть внутренних и два на интерфейсной панели. Работа всех портов USB 2.0 реализована силами набора системной логики Intel H61 Express.

ASUS H61M-A USB3

Возможности дисковой подсистемы скромны – сказывается позиционирование и невысокая стоимость чипсета Intel H61 Express. На материнской плате реализована поддержка четырех портов SATA стандарта 3 Гбит/с, без поддержки RAID-массивов.

ASUS H61M-A USB3

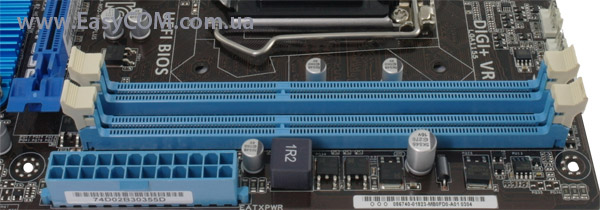

На правой стороне системной платы ASUS H61M-A USB3 находятся два DIMM-слота для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с двух сторон. Поддерживаются модули, работающие на частотах от 1066 до 1600 МГц в номинальном режиме и до 2200 МГц в режиме разгона. Максимальный объем памяти может достигать 16 ГБ, чего должно быть достаточно для решения повседневных задач.

ASUS H61M-A USB3

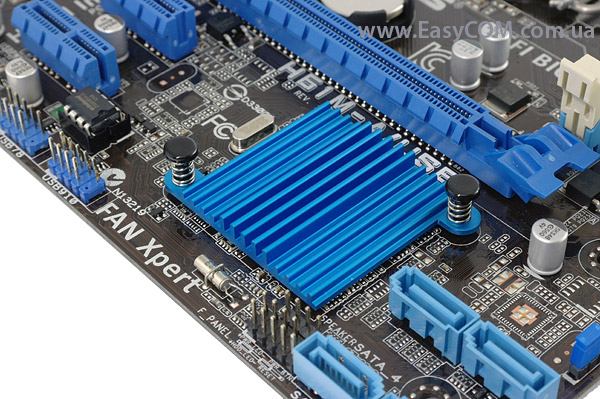

Система охлаждения рассматриваемой материнской платы состоит всего из одного алюминиевого радиатора, который осуществляет отвод тепла от чипсета Intel H61 Express. Крепится радиатор при помощи пластиковых подпружиненных клипс. В процессе тестирования платы температура радиатора составила 45°C, что является вполне приемлемым результатом.

ASUS H61M-A USB3

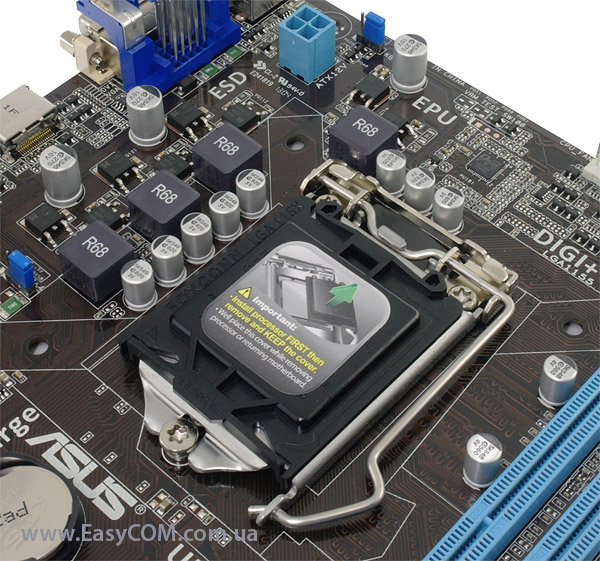

Расположение процессорного разъема и опорной пластины стандартно. Питание процессора осуществляется по 4-фазной схеме для вычислительных ядер и дополнительных узлов.

ASUS H61M-A USB3

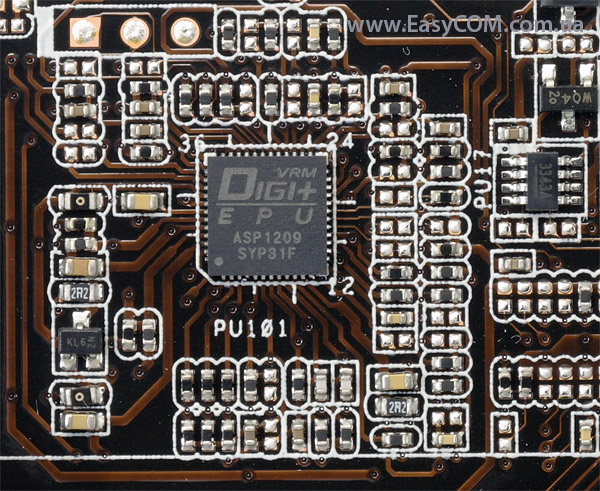

Сам преобразователь основан на цифровом стабилизаторе питания ASP1209 производства компании International Rectifier. Для подачи питания используются основной 24-х и дополнительный 4-контактный разъемы. Возможностей такой подсистемы питания для рассматриваемой материнской платы вполне достаточно, т.к. установка «топовых» процессоров и попытка их разгона крайне маловероятны.

ASUS H61M-A USB3

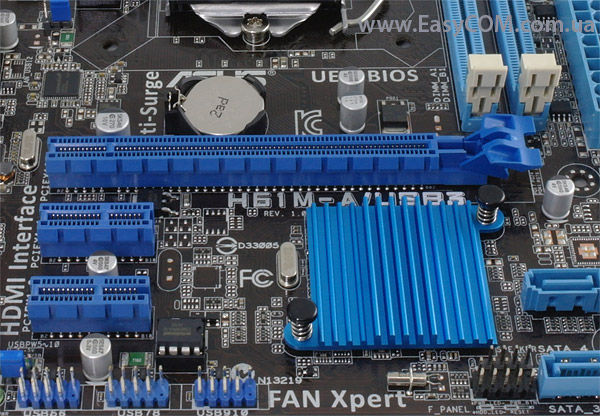

Возможности расширения функциональности материнской платы ASUS H61M-A USB3 типичны для подобных решений, в распоряжении пользователя лишь три слота:

  • 1 x PCI Express x16 (2.0/3.0)
  • 2 x PCI Express x1 (2.0)

Разъем PCI Express x16 постоянно работает с 16-ю линиями PCI Express и допускает установку любого современного видеоадаптера с соответствующим интерфейсом. Слот PCI Express x16 может работать по спецификации 3.0 когда в системе используется процессор семейства Intel Ivy Bridge. Все слоты расширения могут работать одновременно, каких-либо ограничений нет.

ASUS H61M-A USB3

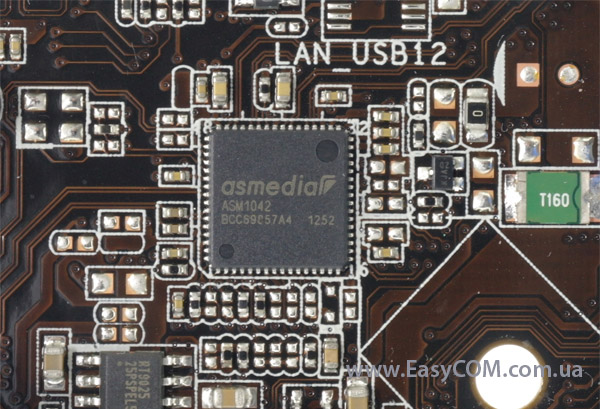

Набор системной логики Intel H61 Express не поддерживает интерфейс USB 3.0, поэтому производитель установил контроллер ASMedia ASM1042, который управляет работой двух дополнительных портов USB 3.0.

ASUS H61M-A USB3

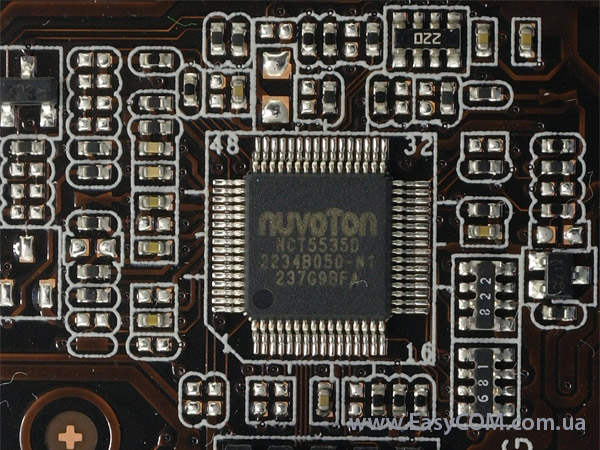

Возможности Multi I/O обеспечены микросхемой Nuvoton NCT5535D, которая управляет портами PS/2, работой системных вентиляторов, а также обеспечивает общий мониторинг.

ASUS H61M-A USB3

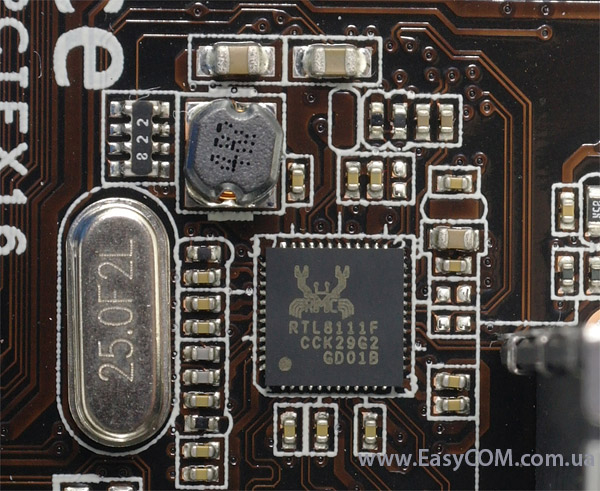

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111F.

ASUS H61M-A USB3

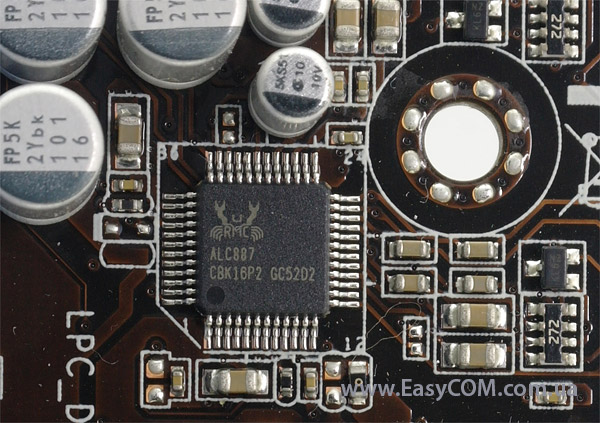

Звуковая подсистема материнской платы ASUS H61M-A USB3 основана на HDA-кодеке 8-канального звука Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

ASUS H61M-A USB3

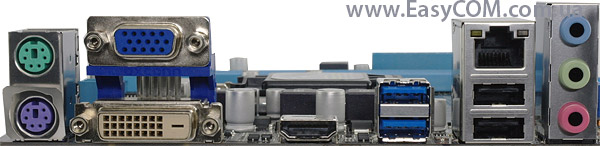

На интерфейсную панель рассматриваемой материнской платы выведены следующие порты:

  • 2 х PS/2 (мышь и клавиатура);
  • 1 х VGA;
  • 1 x DVI-D;
  • 1 x HDMI;
  • 2 x USB 3.0;
  • 1 x LAN (RJ45);
  • 2 x USB 2.0;
  • 3 x аудиопорта.

Оснащенность интерфейсной панели вполне достаточна, к положительным моментам можно отнести наличие как цифровых видеовыходов, так и одного аналогового видеовыхода, а также наличие двух портов PS/2, которые все еще могут пригодиться, особенно на больших предприятиях, где замещение компьютерной техники происходит длительное время. К отрицательным же моментам можно отнести небольшое количество портов USB, и, в какой-то мере, можно считать недостатком наличие всего трех аудиовыходов, но это только в случае построения домашней мультимедийной системы.

ASUS H61M-A USB3

ASUS H61M-A USB3

Материнская плата ASUS H61M-A USB3 оснащена всего двумя разъемами для подключения вентиляторов: один служит для питания вентилятора системы охлаждения процессора, а другой для подключения системного вентилятора. Оба разъема имеют четырехконтактное исполнение, т.е. вентиляторы управляемы.

UEFI BIOS

ASUS H61M-A USB3

Тестируемая материнская плата ASUS H61M-A USB3, как и большинство современных плат этого производителя, использует современный предзагрузчик, основанный на графическом интерфейсе UEFI, производить настройки в котором можно и при помощи мышки. На главном экране UEFI BIOS приводятся данные о температуре и напряжении на линиях блока питания и процессоре. Также в этом разделе отображается версия BIOS, модель процессора и количество оперативной памяти.

ASUS H61M-A USB3

Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker».

ASUS H61M-A USB3

Есть возможность изменять частоту работы оперативной памяти в пределах от 800 до 2400 МГц.

ASUS H61M-A USB3

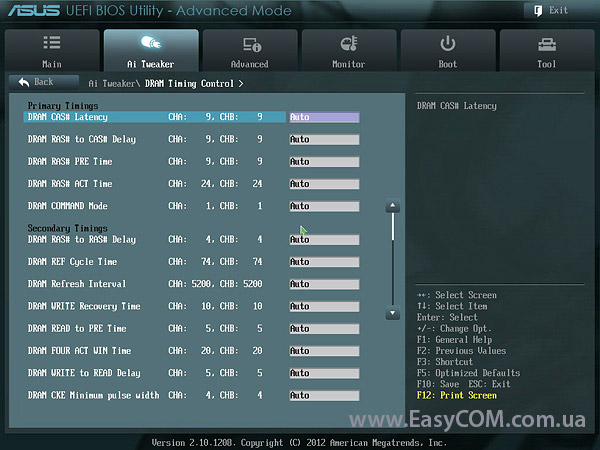

Также в этом разделе можно получить доступ к регулировкам задержек памяти.

Настройки, необходимые для разгона и оптимизации системы, сведены таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота оперативной памяти

Memory Frequency

800, 1066, 1333, 1600, 1866, 2133, 2400



Процессорный множитель

CPU Ratio

16 – max

1

Тайминги оперативной памяти

DRAM Timing Control

CAS Latency, RAS to CAS, RAS PRE, RAS ACT, COMMAND Mode, RAS to RAS, REF, Cycle, DRAM Refresh, WRITE Recovery, READ to PRE, FOUR ACT WIN, WRITE to READ, CKE Minimum, CAS Write, RTL (CHA), RTL (CHB), IO-L (CHA), IO-L (CHB), tWRDR, tRWDR, tRWSR, tRR, tRRSR, tWW(DD), tWW(DR), tWWSR





Long Duration Power Limit

1 – 255

1



Long Duration Maintained

1 – 32

1



Short Duration Power Limit

1 – 255

1



Primary Plane Current Limit

0,125 – 1023,875

0,125



Secondary Plane Current Limit

0,125 – 1023,875

0,125

ASUS H61M-A USB3

Поскольку с разгоном на материнских платах с чипсетом Intel H61 Express дела обстоят не очень хорошо, то для того, чтобы хоть как-нибудь увеличить производительность системы, есть возможность воспользоваться профилями XMP.

ASUS H61M-A USB3

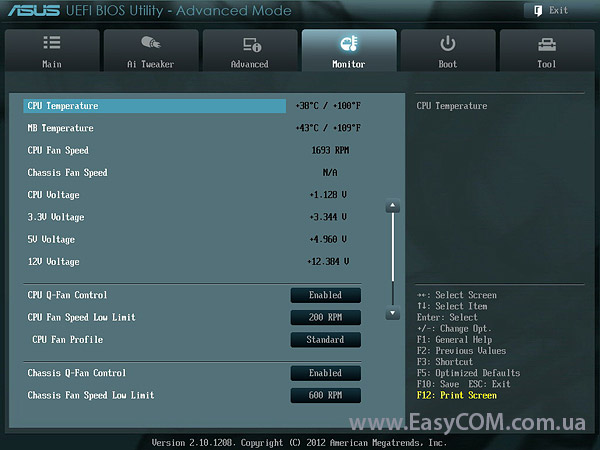

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора и чипсета, а также скоростью вращения установленных вентиляторов.

В данном разделе можно следить и за:

  • напряжением на ядре процессора;
  • напряжением на линиях питания +12В, +5В и +3,3В.

К сожалению, возможность мониторинга напряжения питания модулей ОЗУ не реализована.

ASUS H61M-A USB3

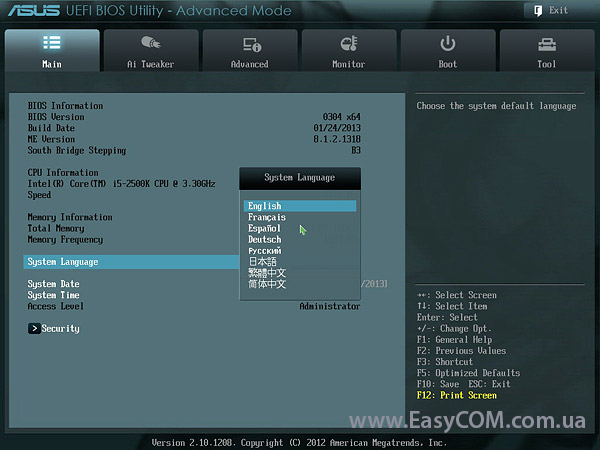

Отдельно отметим возможность снятия «скриншотов» в BIOS и поддержку русского языка.

Утилиты

ASUS H61M-A USB3

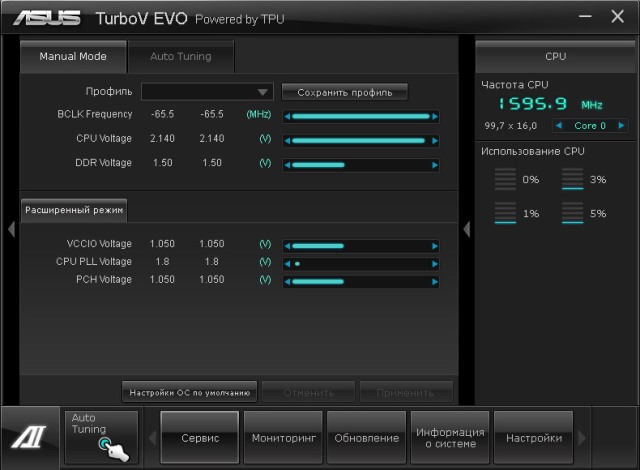

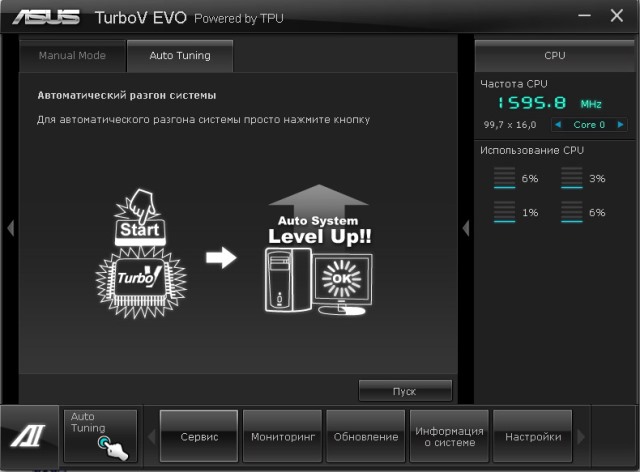

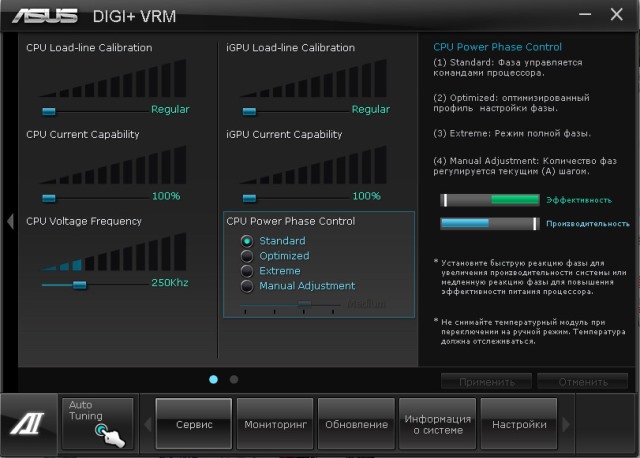

Утилита ASUS TurboV EVO позволяет осуществлять оптимизацию и разгон системы, изменение напряжения питания различных компонентов. Также данная утилита позволяет сохранять настройки в профилях, и переключаться между ними в зависимости от текущих задач.

ASUS H61M-A USB3

ASUS H61M-A USB3

ASUS H61M-A USB3

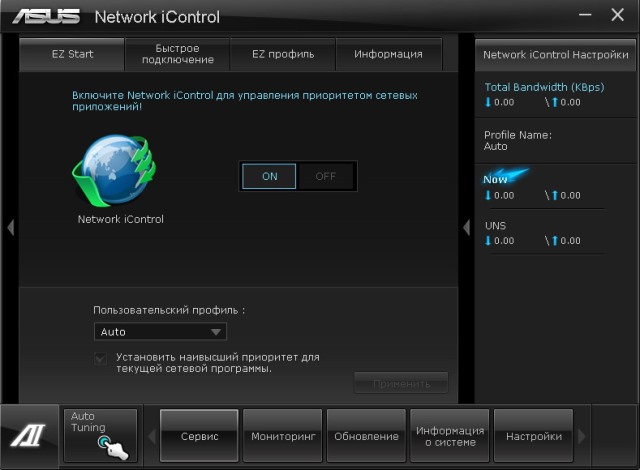

Помимо прочего есть возможность выставлять приоритеты сетевого трафика для приложений.

Тестирование

Процессор

Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ) Turbo Boost: enable C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативная память

2xDDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Видеокарта

MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 MidiTower (2 х 120 мм вентилятора на вдув/выдув)

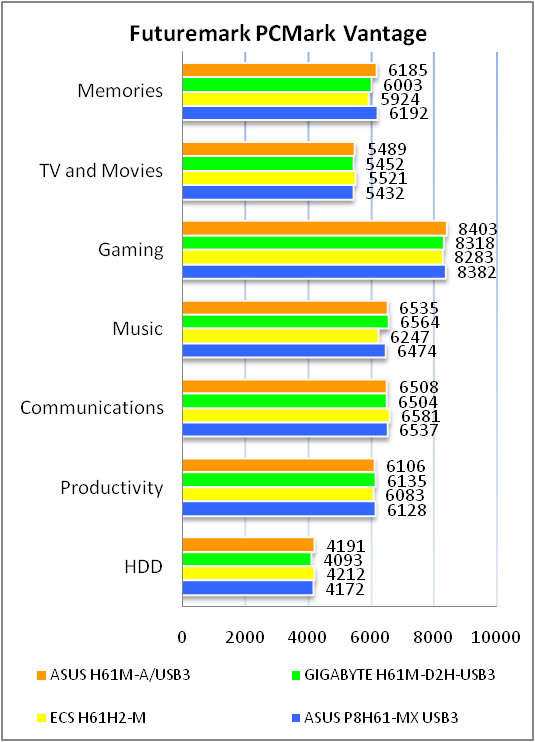

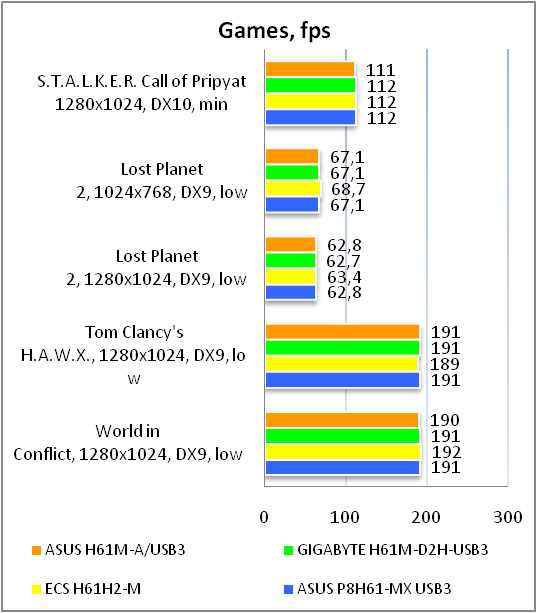

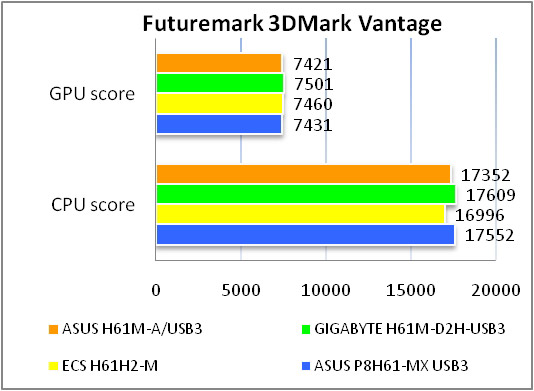

Результаты тестов:

ASUS H61M-A USB3

ASUS H61M-A USB3

ASUS H61M-A USB3

Результаты отличаются от рассмотренных нами ранее материнских плат в пределах погрешности тестов, что говорит о качественном уровне исполнения платы и хорошей оптимизации BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.18, -0.20

Очень хорошо

Уровень шума, дБ (А)

-85.8

Хорошо

Динамический диапазон, дБ (А)

85.8

Хорошо

Гармонические искажения, %

0.0040

Очень хорошо

Гармонические искажения + шум, дБ(A)

-76.2

Средне

Интермодуляционные искажения + шум, %

0.018

Очень хорошо

Взаимопроникновение каналов, дБ

-83.9

Очень хорошо

Интермодуляции на 10 кГц, %

0.016

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.02, -0.12

Отлично

Уровень шума, дБ (А)

-86.1

Хорошо

Динамический диапазон, дБ (А)

86.2

Хорошо

Гармонические искажения, %

0.0032

Очень хорошо

Гармонические искажения + шум, дБ(A)

-77.0

Средне

Интермодуляционные искажения + шум, %

0.017

Очень хорошо

Взаимопроникновение каналов, дБ

-80.5

Очень хорошо

Интермодуляции на 10 кГц, %

0.016

Очень хорошо

Общая оценка



Очень хорошо

Предустановленный аудиокодек Realtek ALC887 демонстрирует более чем достаточное качество воспроизведения звука для большинства пользователей, особенно с учетом позиционирования платы.

Выводы

Материнская плата ASUS H61M-A USB3 относится к тем моделям, которые полностью оправдывают каждую копейку, потраченную при покупке. При стоимости порядка 50 USD эта системная плата допускает установку процессоров Intel Core 2-го и 3-го поколений, имеет как цифровые, так и аналоговый видеовыходы, порты PS/2 и поддержку портов USB 3.0, что в сочетании с достаточно высоким качеством сборки делают ASUS H61M-A USB3 отличным кандидатом на роль основы офисного компьютера. Свой покупатель найдется также и среди экономных пользователей и тех, кто не хочет переплачивать за возможности, которыми не будет пользоваться, например не каждому нужен S/PDIF-out и шесть аудивыходов и т.д.

За время тестирования каких-либо серьезных недочетов выявлено не было.

Достоинства:

  • наличие портов USB 3.0;
  • доступная стоимость;
  • высокое качество сборки;
  • приятный интерфейс BIOS.

Особенности:

  • отсутствует поддержка устаревших интерфейсов COM, FDD, LPT и IDE;
  • отсутствует поддержка портов SATA 6 Гбит/с и интерфейса PCI;
  • неудобное подключение многоканальных аудиосистем;
  • лишь два слота для установки модулей оперативной памяти.


Автор: Александр Корниенко

Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям IntelKingstonMSI и SeaSonic за предоставленное для тестового стенда оборудование.
