Обзор и тестирование материнской платы ASUS H81M-K

04-06-2015

Материнская плата ASUS H81M-K является одной из самых доступных массовому покупателю моделей формата microATX в ассортименте тайваньской компании. При средней стоимости порядка $55 она предлагает несколько существенных преимуществ, таких как поддержка современных интерфейсов USB 3.0 и SATA 6 Гбит/с, высокое качество исполнения, а также несколько полезных фирменных технологий.

ASUS H81M-K

Дополнительно отметим, что данная модель выполнена на основе самого младшего набора системной логики (Intel H81), что во многом сопутствовало столь низкой конечной стоимости. Давайте же взглянем на подробные характеристики новинки.

Спецификация материнской платы ASUS H81M-K:

Производитель

ASUS

Модель

H81M-K (rev 1.01)

Чипсет

Intel H81

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого поколения

Частота используемой памяти

1600 / 1333 / 1066 МГц

Поддержка памяти

2 x DDR3 DIMM-слота с поддержкой до 16 ГБ памяти

Слоты расширения

1 x PCI Express 2.0 x16

2 x PCI Express 2.0 x1

Дисковая подсистема

Чипсет Intel H81 поддерживает:

2 x SATA 6 Гбит/с (желтые)

2 x SATA 3 Гбит/с (темно-коричневые)

LAN

1 x Realtek 8111G (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC887

8-канальный звук

Питание

1 х 24-контактный разъем питания ATX

1 x 4-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x DVI-D

1 x D-Sub

1 x LAN (RJ45)

2 x USB 3.0

2 x USB 2.0

3 x аудиопорта

2 х PS/2 (для подключения мышки и клавиатуры)

Внутренние порты I/O

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

2 x SATA 6 Гбит/с

2 x SATA 3 Гбит/с

1 x коннектор вывода звука на переднюю панель

1 x S/PDIF Out

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 2.0a, SM BIOS 2.7, DMI 2.0, WfM 2.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

2 x кабеля SATA

1 х заглушка интерфейсной панели

Форм-фактор,

размеры

microATX

226 х 175 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS H81M-K

Упаковка материнской платы ASUS H81M-K выполнена в виде прямоугольной картонной коробки, оформленной в фирменном стиле c использованием темных и золотистых оттенков. На лицевой стороне, помимо наименований компании-производителя и модели устройства, отмечено наличие микросхем для защиты от электростатических разрядов, а также указана поддержка ряда фирменных технологий, удобного интерфейса UEFI BIOS и ОС Windows 8.1.

ASUS H81M-K

На обратной стороне упаковки расположено изображение материнской платы и ее краткая техническая спецификация, а также приведен перечень поддерживаемых технологий и особенностей:

  • ASUS USB 3.0 Boost – для ускорения работы интерфейса USB 3.0 реализована поддержка протокола UASP.
  • Fan Xpert – интеллектуальная система управления вентиляторами, позволяющая добиться эффективного охлаждения компьютера при минимальном уровне шума.
  • ASUS AI Suite 3 – в комплекте с материнской платой поставляется фирменное ПО, при помощи которого можно производить тонкую настройку ряда параметров системы, не заходя в BIOS.
  • ASUS GPU Boost – технология автоматического разгона интегрированной в процессор графической подсистемы.
  • ASUS Network iControl – при помощи комплектного ПО можно в режиме реального времени контролировать сетевую активность ПК, а также устанавливать каждой программе приоритет на доступ к сетевым ресурсам.

ASUS H81M-K

В коробке с ASUS H81M-K поставляются только самые необходимые аксессуары, а именно: диск с драйверами и утилитами, инструкция пользователя, два SATA-шлейфа, заглушка интерфейсной панели.

Дизайн и особенности платы

ASUS H81M-K

Новинка выполнена на компактной печатной плате темно-коричневого цвета формата microATX (226 х 175 мм). Немного ярких оттенков в ее оформление привносят слоты расширения, окрашенные в желтый цвет, что делает облик материнской платы более интересным.

ASUS H81M-K

Компоновка же набортных элементов в целом реализована на высоком уровне, поэтому никаких существенных проблем с данным аспектом использования у вас не возникнет, так как все порты расположены на оптимальных местах, ближе к краям печатной платы.

ASUS H81M-K

Дискомфорт может вызвать лишь близкое соседство DIMM-слотов и разъема PCI Express 2.0 x16, а значит, для извлечения модулей оперативной памяти, возможно, придется предварительно отключить видеокарту.

ASUS H81M-K

Отдельно хочется выделить применение в некоторых цепях питания электролитических конденсаторов. Что же касается подсистемы питания процессора, то там установлены более надежные и долговечные твердотельные аналоги.

ASUS H81M-K

На обратной стороне текстолита можно обратить внимание на стандартную опорную пластину процессорного разъема, а также на тот факт, что единственный радиатор охлаждения чипсета закреплен при помощи пластиковых клипс.

ASUS H81M-K

В нижней части печатной платы ASUS H81M-K расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, джампер для сброса CMOS, а также колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. Что же касается USB 3.0, то их всего два, и оба они внешние. Все порты USB обслуживаются силами чипсета.

ASUS H81M-K

Возможности организации дисковой подсистемы представлены двумя портами SATA 6 Гбит/с (желтого цвета) и двумя SATA 3 Гбит/с (темно-коричневого цвета). Все разъемы функционируют благодаря набору системной логики.

ASUS H81M-K

Системная плата ASUS H81M-K оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Поддерживаются планки, работающие на частотах от 1066 до 1600 МГц в номинальном режиме. Максимальный объем памяти может достигать 16 ГБ, чего вполне достаточно для компактной и недорогой системы.

ASUS H81M-K

Система охлаждения рассматриваемой платы состоит только из одного алюминиевого радиатора, который осуществляет отвод тепла от набора системной логики Intel H81. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 42°C;
  • полевые транзисторы подсистемы питания процессора – 78,1°C;
  • дроссели подсистемы питания процессора – 74,5°C.

Полученные результаты можно охарактеризовать как средние, однако до критических значений еще есть вполне достаточный запас.

ASUS H81M-K

ASUS H81M-K

Питание процессора осуществляется по 3-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1255D. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы с увеличенным сроком службы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 4-контактный разъемы.

ASUS H81M-K

Для расширения функциональности ASUS H81M-K у пользователя есть в распоряжении три слота:

  1. PCI Express 2.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1.

Вполне ожидаемо, что новинка предлагает возможность установки только одной видеокарты в единственный слот PCI Express x16, который подключен к процессору и всегда использует все 16 линий стандарта PCI Express 2.0. Напомним, что чипсет Intel H81 не поддерживает ни распределение линий между слотами, ни работу со стандартом PCI Express 3.0. Однако это не является критическим недостатком, поскольку разница между PCI Express 3.0 и PCI Express 2.0 не приведет к заметному падению уровня производительности подключенной видеокарты.

ASUS H81M-K

Возможности Multi I/O возложены на микросхему NUVOTON NCT5535D, которая управляет работой системного вентилятора, портами PS/2, а также обеспечивает мониторинг.

ASUS H81M-K

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111G. А фирменная утилита Network iControl поможет управлять сетевыми ресурсами в режиме реального времени.

ASUS H81M-K

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

ASUS H81M-K

Интерфейсная панель модели ASUS H81M-K включает в себя следующие порты:

  • 1 x DVI-D;
  • 1 x D-Sub;
  • 2 x PS/2 для подключения мышки и клавиатуры;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 2 x USB 2.0;
  • 3 x аудиопорта.

Подобную компоновку можно охарактеризовать как вполне достойную для недорогой материнской платы, так как она предлагает два видеовыхода и достаточное количество портов USB. Что же касается особенностей, то некоторых пользователей может разочаровать неудобное подключение многоканальной акустики и отсутствие HDMI.

ASUS H81M-K

ASUS H81M-K

У ASUS H81M-K имеются вполне стандартные возможности для организации охлаждения внутри системного корпуса. В наличии два 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, тогда как второй предназначен для системной вертушки.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования.

ASUS H81M-K

«EZ Mode», в котором все необходимые настройки сгруппированы на одном экране.

ASUS H81M-K

Либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам.

ASUS H81M-K

Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker».

ASUS H81M-K

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 1600 МГц.

ASUS H81M-K

Также при необходимости можно получить доступ к регулировкам задержек памяти.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота оперативной памяти

Memory Frequency

800 − 1600



Тайминги оперативной памяти

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 – 127

1



Short Duration Package Power Limit

1 – 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% – 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1

ASUS H81M-K

ASUS H81M-K

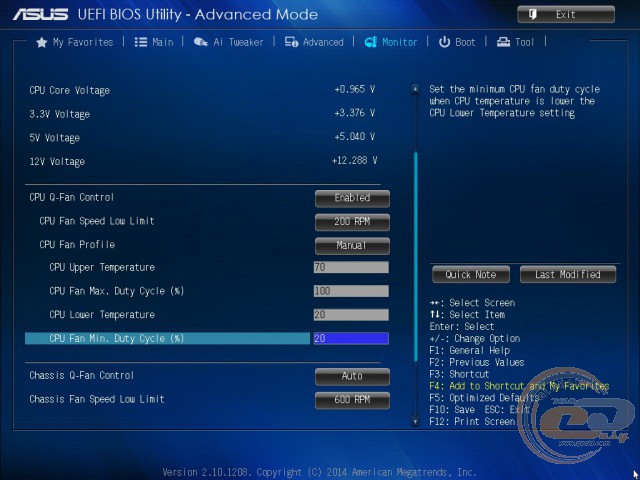

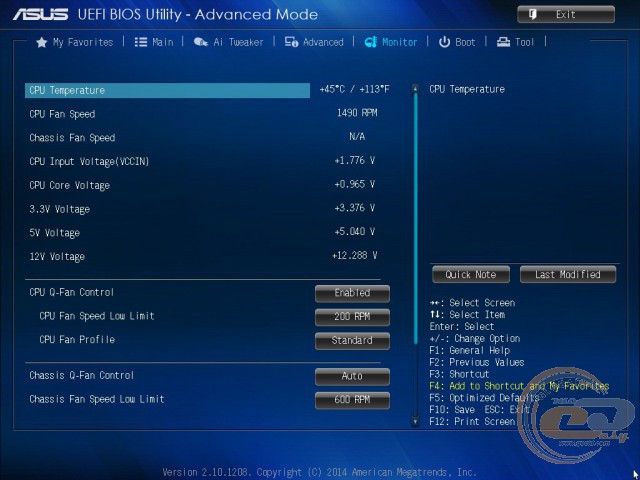

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора, а также за напряжением на линиях питания +12В, +5В и +3,3В. Имеется возможность задавать и нижний порог скорости вращения процессорного вентилятора либо выбрать один из профилей его работы. Отдельно стоит отметить возможность снятия скриншотов в BIOS и поддержку русского языка.

Возможности разгона

ASUS H81M-K

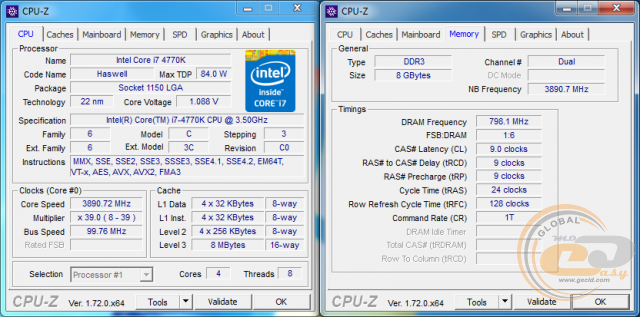

Как мы уже упомянули выше, максимальной частотой работы оперативной памяти является значение 1600 МГц. А вот возможность ручного или автоматического разгона процессоров на данной материнской плате отсутствует.

Тестирование

Для проверки возможностей материнской платы ASUS H81M-K использовалось следующее оборудование:

Процессор

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ)
Turbo Boost: enable
C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативная память

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Видеокарта

MSI R9 285 GAMING 2G, 2GB GDDR5

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбит/с, NCQ)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

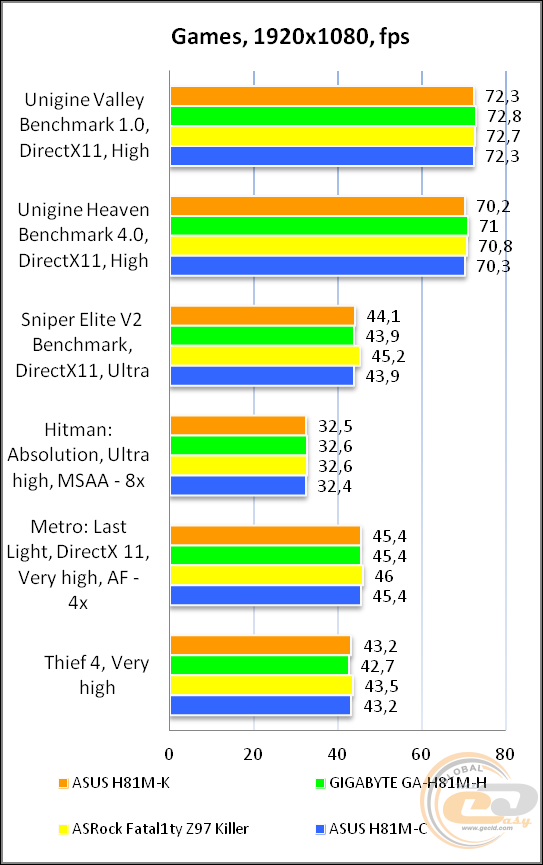

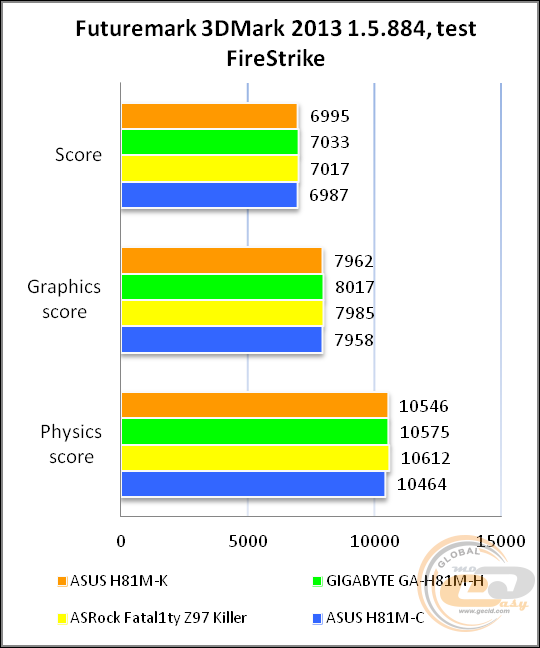

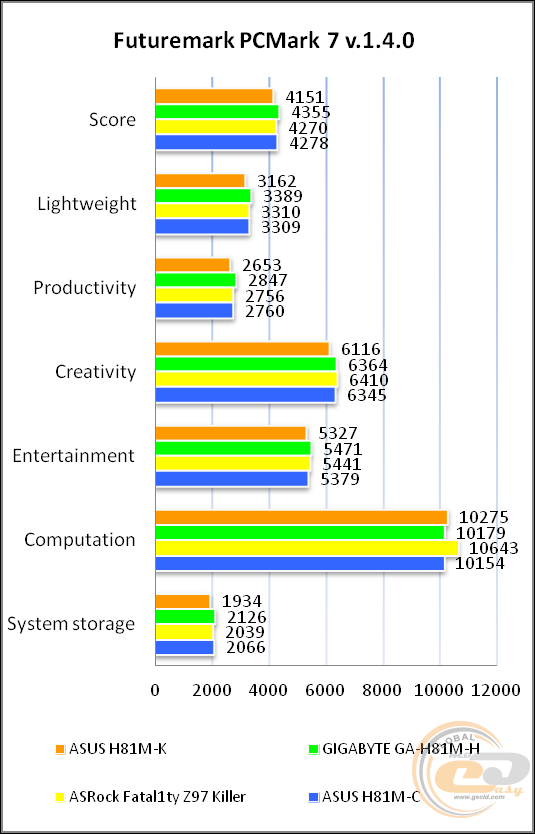

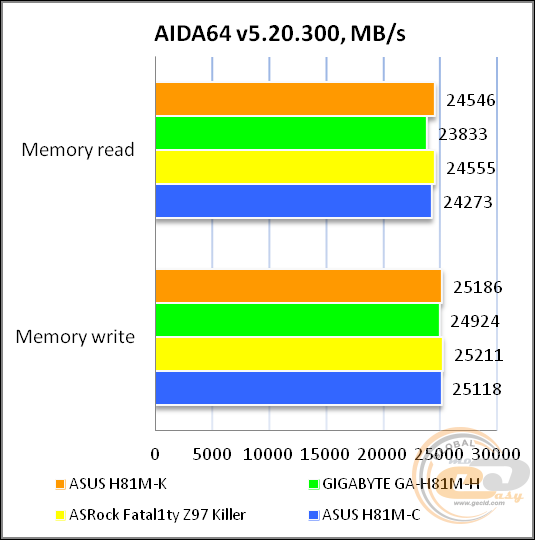

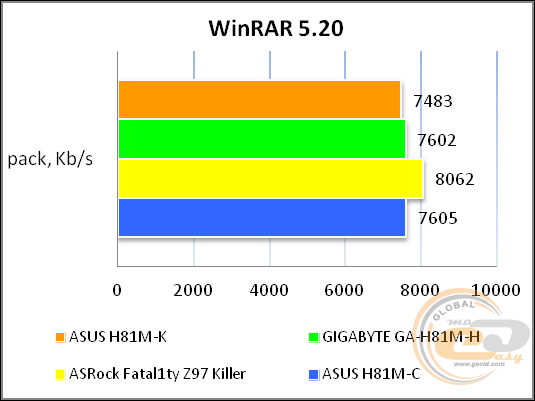

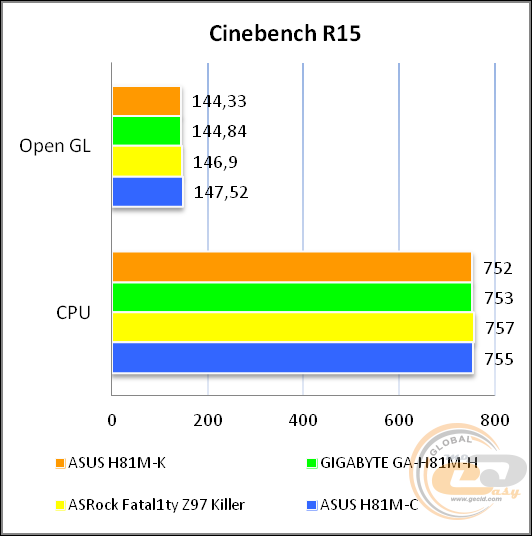

Результаты тестов

ASUS H81M-K

ASUS H81M-K

ASUS H81M-K

ASUS H81M-K

ASUS H81M-K

ASUS H81M-K

Модель ASUS H81M-K демонстрирует хорошие показатели производительности, которые находятся на уровне с конкурентными аналогами и более дорогими решениями. Это позволяет нам говорить о высоком качестве ее исполнения, подборе хорошей элементной базы и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.07, +0.01

Отлично

Уровень шума, дБ (А)

-85.1

Хорошо

Динамический диапазон, дБ (А)

85.1

Хорошо

Гармонические искажения, %

0.0050

Очень хорошо

Гармонические искажения + шум, дБ(A)

-76.1

Средне

Интермодуляционные искажения + шум, %

0.018

Очень хорошо

Взаимопроникновение каналов, дБ

-85.8

Отлично

Интермодуляции на 10 кГц, %

0.018

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.08, -0.02

Отлично

Уровень шума, дБ (А)

-90.7

Очень хорошо

Динамический диапазон, дБ (А)

90.7

Очень хорошо

Гармонические искажения, %

0.0041

Очень хорошо

Гармонические искажения + шум, дБ(A)

-79.1

Средне

Интермодуляционные искажения + шум, %

0.012

Очень хорошо

Взаимопроникновение каналов, дБ

-85.6

Отлично

Интермодуляции на 10 кГц, %

0.011

Очень хорошо

Общая оценка



Очень хорошо

Звуковая подсистема на основе предустановленного кодека Realtek ALC887 демонстрирует хорошее качество воспроизведения звука, которого будет более чем достаточно для повседневного использования.

Выводы

В процессе тестирования материнская плата ASUS H81M-K зарекомендовала себя с хорошей стороны, сочетая в себе не только доступную стоимость, но и достойное качество вместе с современным оснащением. Среди основных ее преимуществ отметим реализацию интерфейсов SATA 6 Гбит/с и USB 3.0, компактные габариты и приятный дизайн.

Что же касается особенностей, то перед покупкой стоит помнить о неудобном подключении многоканальной акустики, наличии только двух DIMM-слотов для установки модулей оперативной памяти, а также об использовании электролитических конденсаторов во второстепенных цепях питания.

В итоге ASUS H81M-K является достаточно интересной моделью в своем классе. Она будет хорошо смотреться в качестве основы для компактного офисного или учебного ПК, мультимедийной системы либо игрового компьютера начального уровня.

Достоинства:

  • поддержка интерфейсов USB 3.0 и SATA 6 Гбит/с;
  • хороший набор портов на интерфейсной панели;
  • поддержка ряда полезных фирменных технологий и утилит;
  • доступная стоимость;
  • приятный дизайн.

Особенности:

  • отсутствие возможности по разгону процессоров;
  • использование электролитических конденсаторов в некоторых цепях питания;
  • неудобное подключение многоканальной акустики.


Автор: Константин Шорохов

Выражаем благодарность компании ERC, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, Intel, SeaSonic и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
