Обзор и тестирование материнской платы ASUS H81M-V3

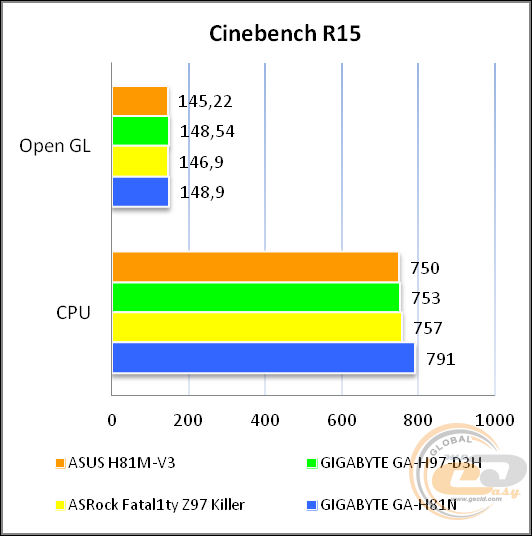

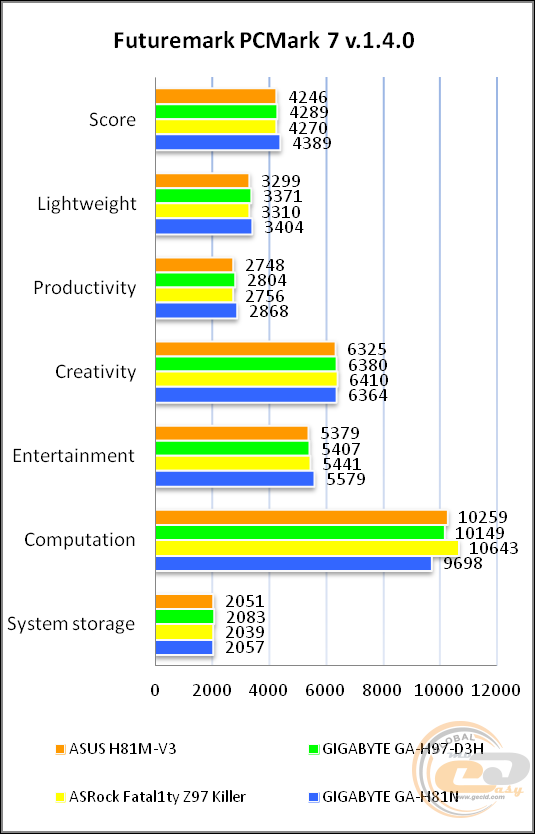

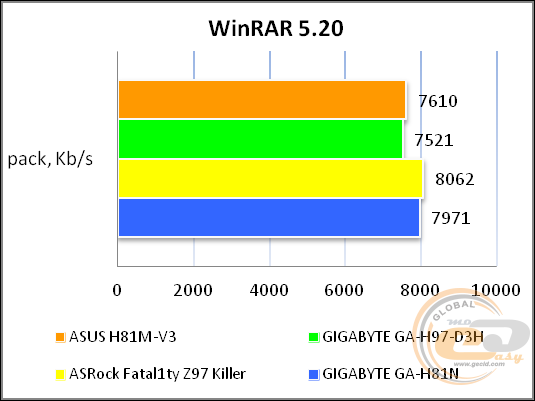

Материнская плата ASUS H81M-V3 является одним из решений начального уровня от компании ASUS. Она предлагает своему покупателю достаточно широкий перечень преимуществ: доступную стоимость, традиционно высокое качество элементной базы, поддержку ряда полезных в офисной сфере интерфейсов, а также ряд других доработок и фирменных технологий, о которых мы и поговорим далее. Однако для начала давайте взглянем на полный перечень ее технических характеристик.

ASUS H81M-V3

Спецификация материнской платы ASUS H81M-V3:

Производитель

ASUS

Модель

H81M-V3 (rev 1.03)

Чипсет

Intel H81

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого поколения

Частота используемой памяти

1600 / 1333 / 1066 МГц

Поддержка памяти

2 x DDR3 DIMM-слота с поддержкой до 16 ГБ памяти

Слоты расширения

1 x PCI Express 2.0 x16

1 x PCI Express 2.0 x1

2 x PCI

Дисковая подсистема

Чипсет Intel H81 поддерживает:

2 x SATA 6 Гбит/с (серые)

2 x SATA 3 Гбит/с (черные)

LAN

1 x Realtek 8111G (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC887

8-канальный звук

Питание

1 х 24-контактный разъем питания ATX

1 x 4-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x D-Sub

1 x LAN (RJ45)

2 x USB 3.0

2 x USB 2.0

1 х LPT

1 x COM

3 x аудиопорта

2 х PS/2 (для подключения мышки и клавиатуры)

Внутренние порты I/O

3 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

2 x SATA 6 Гбит/с

2 x SATA 3 Гбит/с

1 х разъем TPM

1 x разъем COM

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 2.0a, SM BIOS 2.7, DMI 2.0, WfM 2.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

2 x кабеля SATA

1 х заглушка интерфейсной панели

Форм-фактор,

размеры

microATX

244 х 198 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS H81M-V3

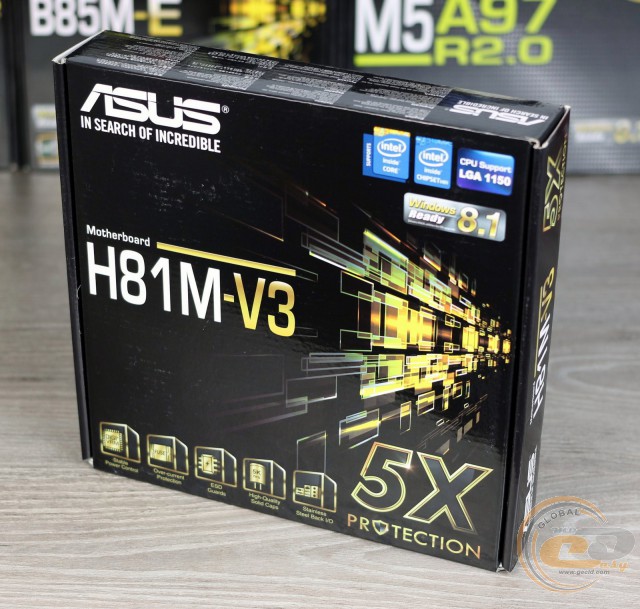

Материнская плата ASUS H81M-V3 поставляется в привычной картонной коробке, украшенной полиграфией в фирменном стиле. Ключевым элементом дизайна лицевой панели, помимо наименований компании-производителя и модели устройства, выступает логотип технологии ASUS 5X Protection. Дополнительно здесь можно обратить внимание на поддержку операционной системы Windows 8.1.

ASUS H81M-V3

На обратной стороне упаковки можно ознакомиться с изображением тестируемой новинки, ее краткими техническими характеристиками, а также с ключевыми особенностями и преимуществами:

  • ASUS 5X Protection – подразумевает использование цифровой подсистемы питания ASUS DIGI+ VRM, защиты внешних интерфейсов и модулей оперативной памяти от повышенного тока и тока короткого замыкания, качественных твердотельных конденсаторов со сроком службы 5 000 часов при температуре 105°С, стальной интерфейсной панели с повышенной стойкостью к коррозийным процессам и микросхем для защиты от электростатических разрядов.
  • USB 3.0 Boost – для ускорения работы интерфейса USB 3.0 реализована поддержка протокола UASP.
  • Fan Xpert – интеллектуальная система управления вентиляторами, позволяющая добиться эффективного охлаждения компьютера при минимальном уровне шума.

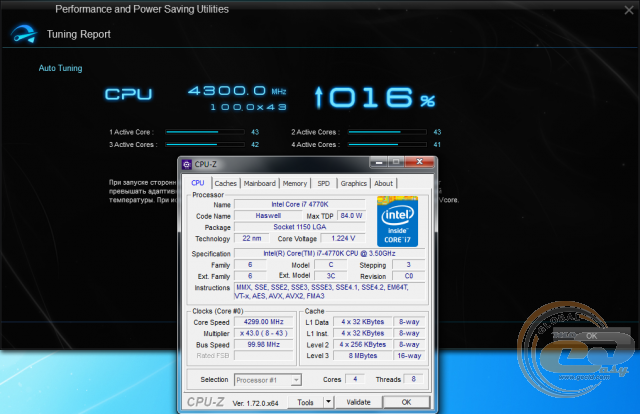

  • AI Suite 3 – в комплекте с материнской платой поставляется фирменное ПО, при помощи которого можно производить тонкую настройку ряда параметров системы, не заходя в BIOS.
  • GPU Boost – технология автоматического разгона интегрированной в процессор графической подсистемы.

ASUS H81M-V3

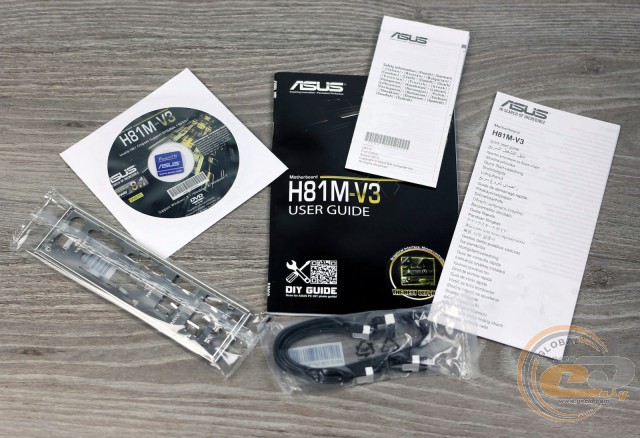

В коробке с ASUS H81M-V3 мы обнаружили вполне стандартный для недорогой модели набор аксессуаров:

  • диск с драйверами и утилитами;
  • инструкцию пользователя;
  • два кабеля SATA;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS H81M-V3

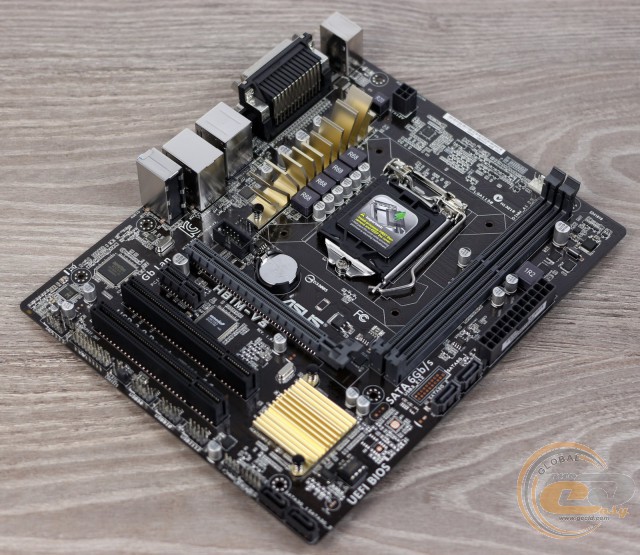

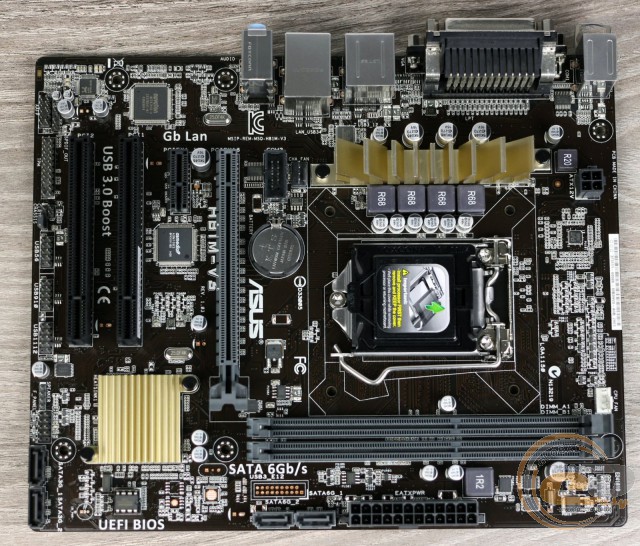

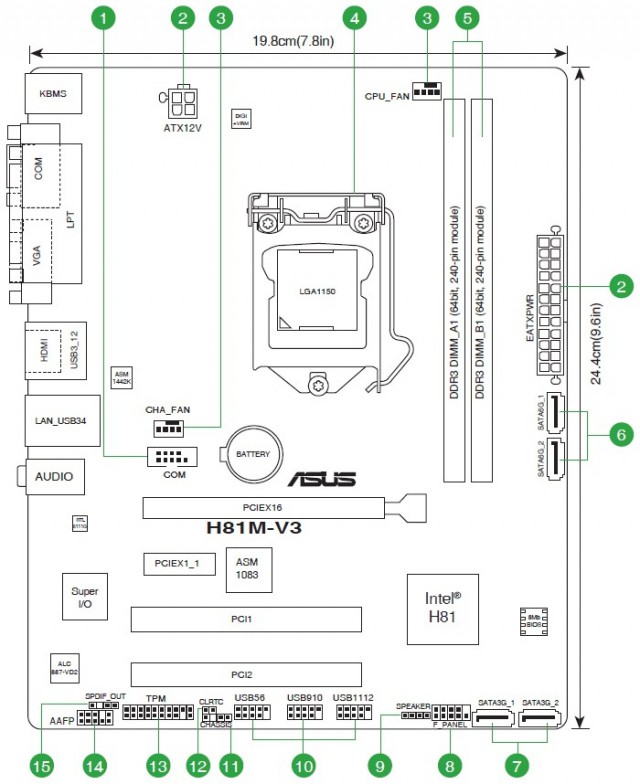

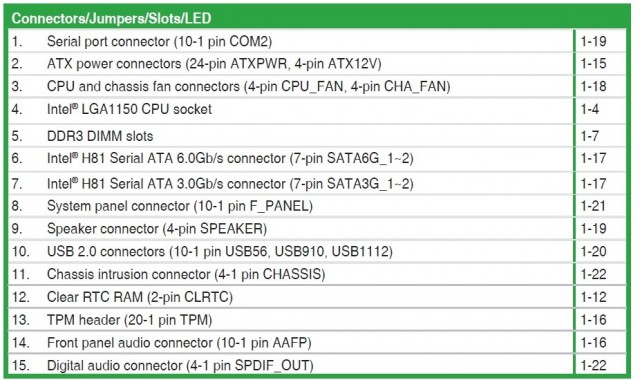

Новинка выполнена на печатной плате темно-коричневого цвета формата microATX (244 х 198 мм). В оформлении радиаторов традиционно превалируют бронзовые оттенки, которые смотрятся весьма выигрышно.

Компоновка набортных элементов реализована на высоком уровне, поэтому никаких особых проблем с данным аспектом использования у вас не возникнет. Отдельно отметим, что производитель позаботился об удобстве пользователя и оснастил DIMM-слоты защелками только с одной стороны, а значит, для замены модулей оперативной памяти вам не придется предварительно отключать видеокарту. Небольшое опасение вызывает лишь отсутствие крепежных отверстий по краю правой стороны, поэтому при подключении 24-контактного разъема питания следует быть аккуратным.

ASUS H81M-V3

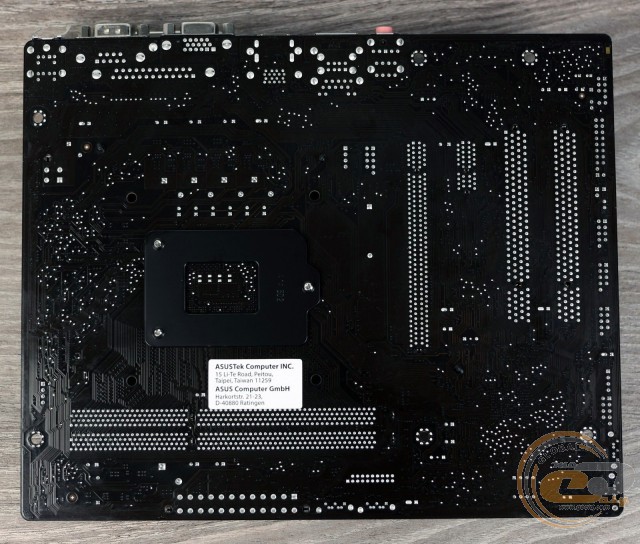

На обратной стороне текстолита можно обратить внимание на стандартную опорную пластину процессорного разъема, а также на тот факт, что оба радиатора системы охлаждения закреплены при помощи пластиковых клипс.

ASUS H81M-V3

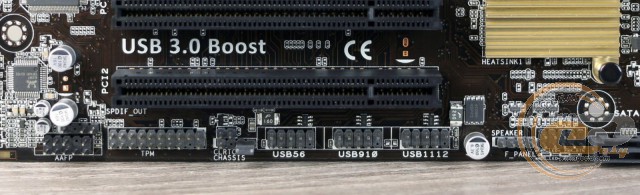

В нижней части печатной платы ASUS H81M-V3 расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF out, порт TPM, джампер для сброса CMOS, а также колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB 2.0. Всего на плате реализована поддержка восьми портов USB 2.0: шести внутренних и двух на интерфейсной панели. Что же касается более современного стандарта USB 3.0, то новинка оснащена только двумя соответствующими разъемами, и оба они внешние. Все интерфейсы USB функционируют благодаря набору системной логики Intel H81.

ASUS H81M-V3

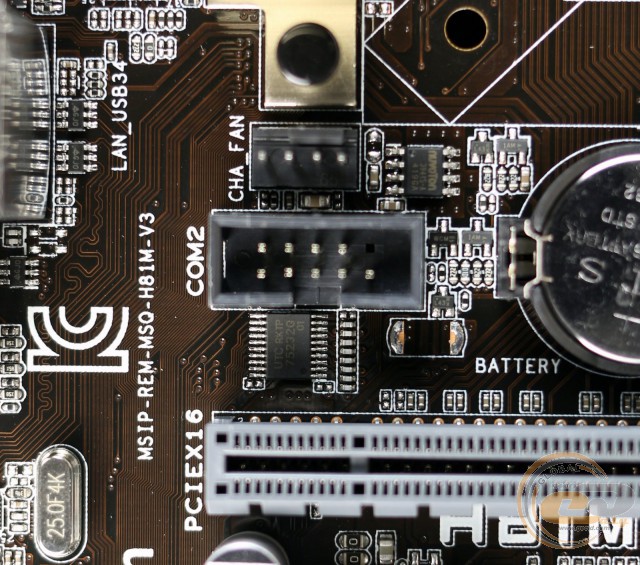

В связи с недостатком свободного пространства в нижней части текстолита, разъем COM производитель решил расположить над слотом PCI Express 2.0 x16, рядом с единственным разъемом для подключения системного вентилятора.

ASUS H81M-V3

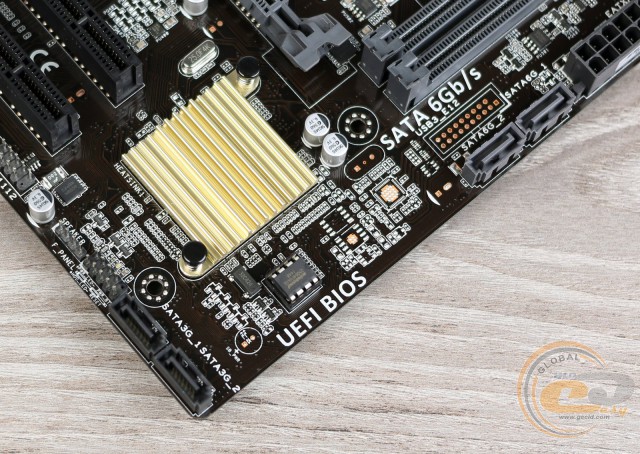

Возможности организации дисковой подсистемы представлены двумя портами SATA 6 Гбит/с (серого цвета) и двумя SATA 3 Гбит/с (черного цвета). Все разъемы функционируют благодаря чипсету.

ASUS H81M-V3

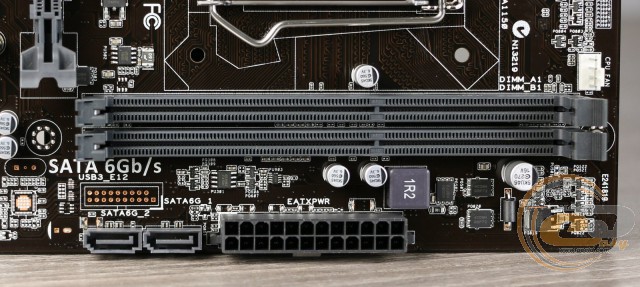

Системная плата ASUS H81M-V3 оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3. Поддерживаются планки, работающие на частотах от 1066 до 1600 МГц в номинальном режиме. Максимальный объем памяти может достигать 16 ГБ, чего вполне достаточно для компактной и недорогой системы.

ASUS H81M-V3

ASUS H81M-V3

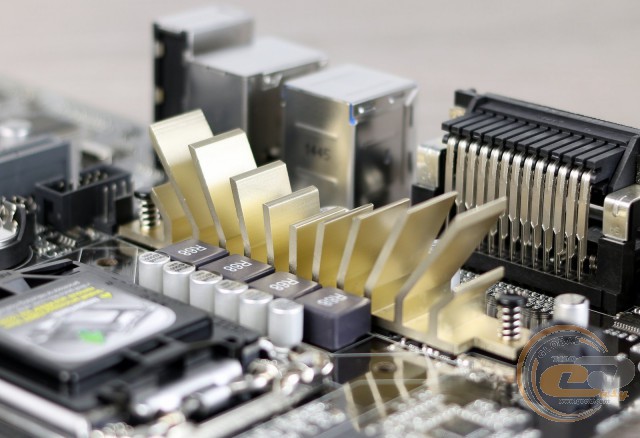

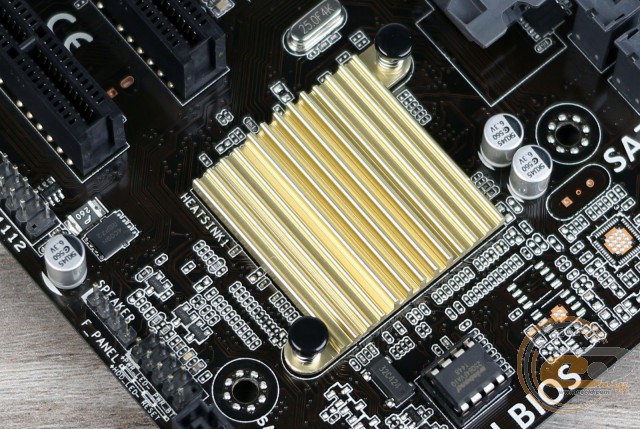

Система охлаждения рассматриваемой платы состоит из двух основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel H81, в то время как второй накрывает элементы подсистемы питания процессора.

В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 40,2°C (при разгоне − 40,5°C);
  • радиатор охлаждения полевых транзисторов – 45,5°C (при разгоне − 57,2°C);
  • полевые транзисторы подсистемы питания процессора – 39,5°C (при разгоне − 47,1°C);
  • дроссели подсистемы питания процессора – 49,9°C (при разгоне − 69,3°C).

Как видим, предустановленная система охлаждения отлично справляется со своими непосредственными обязанностями, так как до критических значений есть еще очень большой запас.

ASUS H81M-V3

ASUS H81M-V3

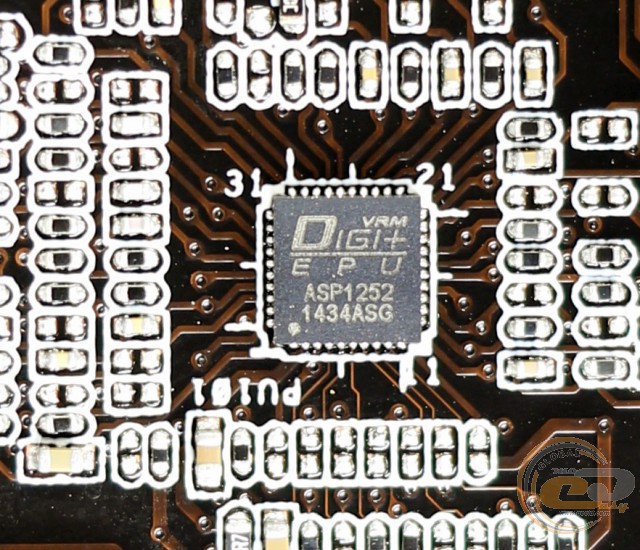

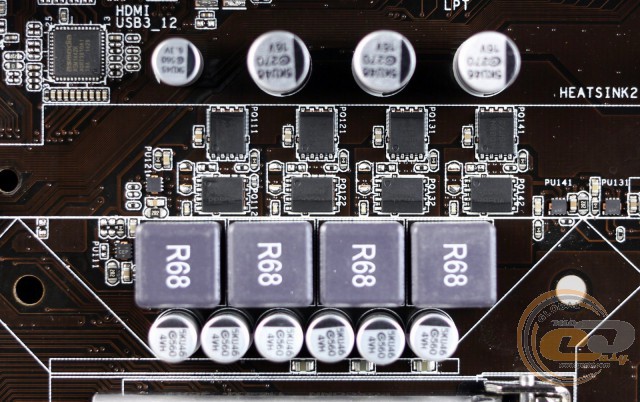

Питание процессора осуществляется по 4-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1252. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы с увеличенным сроком службы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 4-контактный разъемы.

ASUS H81M-V3

Для расширения функциональности ASUS H81M-V3 у пользователя есть в распоряжении четыре слота:

  1. PCI Express 2.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI;
  4. PCI.

Поскольку перед нами не только доступное, но и компактное решение начального уровня, неудивительно, что оно предлагает возможность установки только одной видеокарты. Соответственно, только один слот PCI Express x16 подключен к процессору и всегда использует все 16 линий стандарта PCI Express 2.0. Напомним, что чипсет Intel H81 не поддерживает работу со стандартом PCI Express 3.0, что не является критическим недостатком, поскольку разница между PCI Express 3.0 и PCI Express 2.0 не приведет к заметному падению уровня производительности подключенной видеокарты.

ASUS H81M-V3

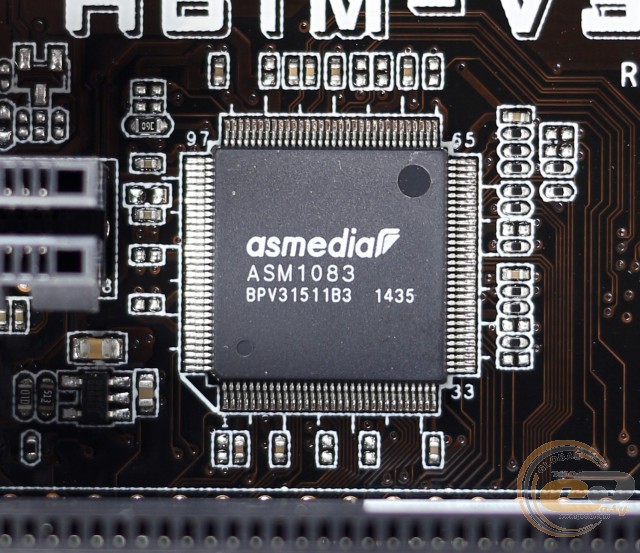

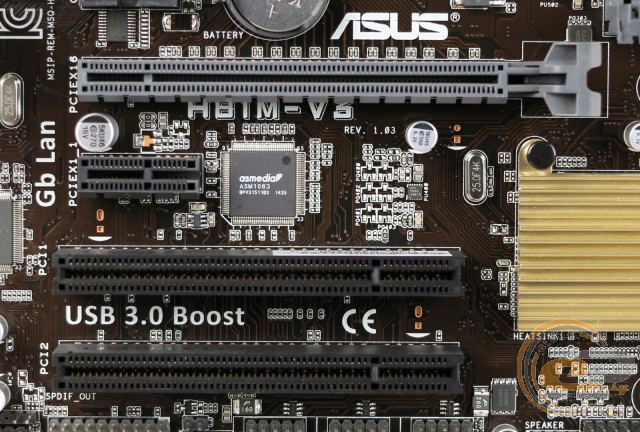

Поскольку набор системной логики Intel H81 не поддерживает шину PCI, то функционирование соответствующих разъемов реализовано с помощью моста PCIE-PCI, основанного на контроллере ASMedia ASM1083.

ASUS H81M-V3

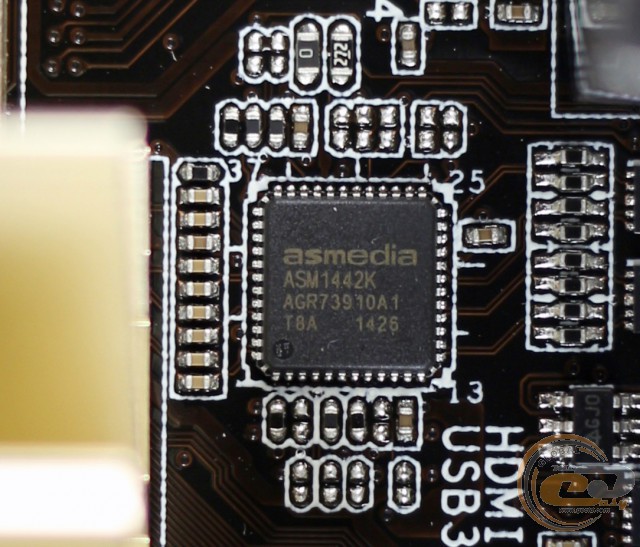

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода: HDMI и D-Sub, переключение между которыми осуществляется силами микросхемы ASMedia ASM1442K.

ASUS H81M-V3

Возможности Multi I/O возложены на микросхему NUVOTON NCT6791D, которая управляет работой системного вентилятора, портами COM, LPT и PS/2, а также обеспечивает мониторинг.

ASUS H81M-V3

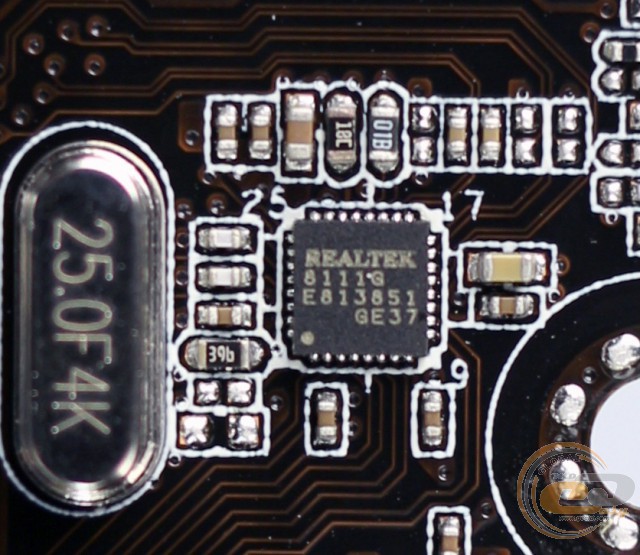

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111G. А фирменная утилита Network iControl поможет управлять сетевыми ресурсами в режиме реального времени.

ASUS H81M-V3

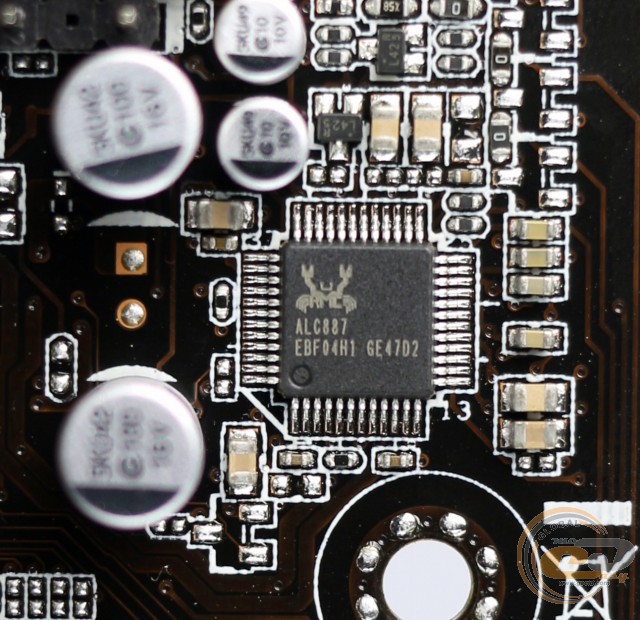

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

ASUS H81M-V3

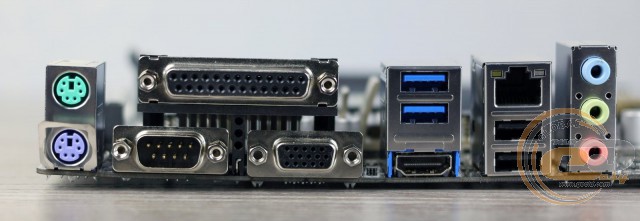

Интерфейсная панель модели ASUS H81M-V3 включает в себя следующие порты:

  • 1 x HDMI;
  • 1 x D-Sub;
  • 2 x PS/2 для подключения мышки и клавиатуры;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 2 x USB 2.0;
  • 1 х COM;
  • 1 x LPT;
  • 3 x аудиопорта.

Как видим, новинка оснащена не только современными портами USB 3.0, но и устаревшими интерфейсами COM и LPT, которые могут быть востребованы в случае сборки офисной или промышленной системы, где все еще в ходу периферия с данными разъемами. Также в качестве преимуществ отметим наличие двух видеовыходов и отдельных портов PS/2 для подключения мышки и клавиатуры. Что же касается особенностей, то некоторых пользователей может разочаровать неудобное подключение многоканальной акустики.

ASUS H81M-V3

ASUS H81M-V3

У ASUS H81M-V3 имеются вполне стандартные возможности для организации охлаждения внутри системного корпуса. В наличии два 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, тогда как второй предназначен для системной вертушки.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования.

ASUS H81M-V3

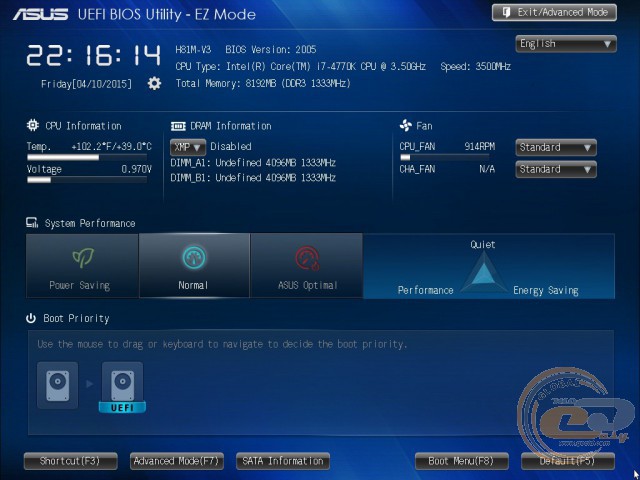

«EZ Mode», в котором все необходимые настройки сгруппированы на одном экране.

ASUS H81M-V3

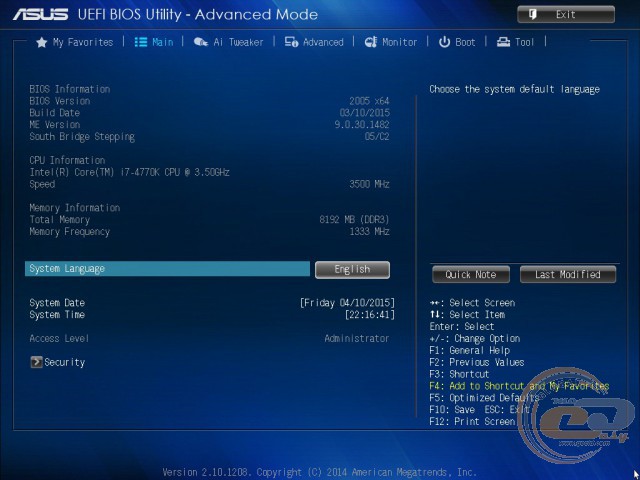

Либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам.

ASUS H81M-V3

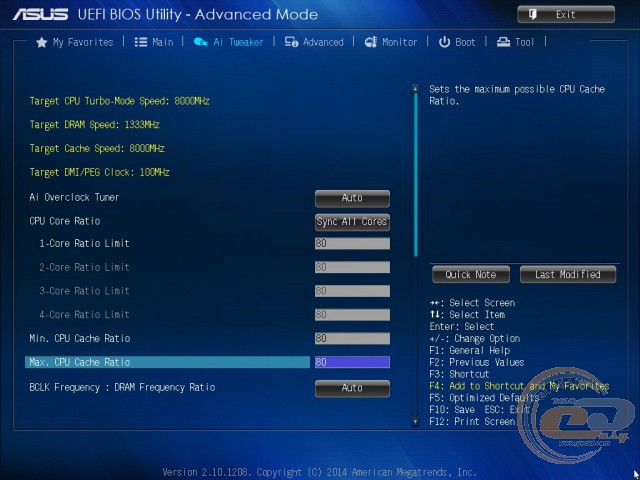

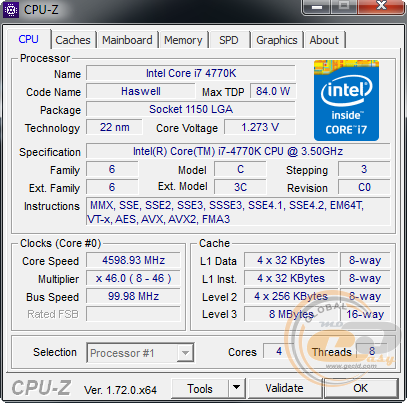

Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker».

ASUS H81M-V3

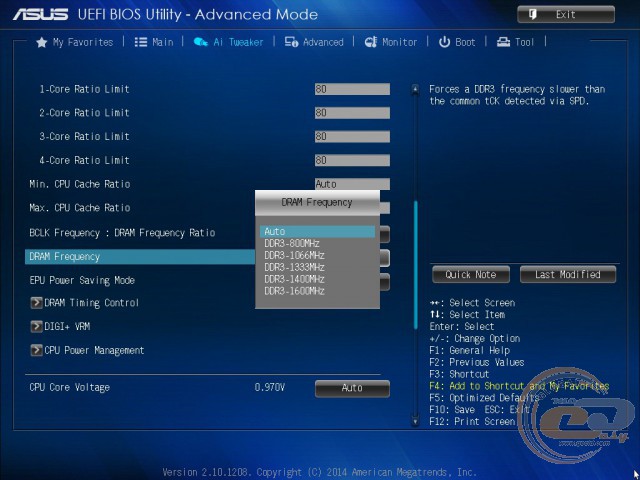

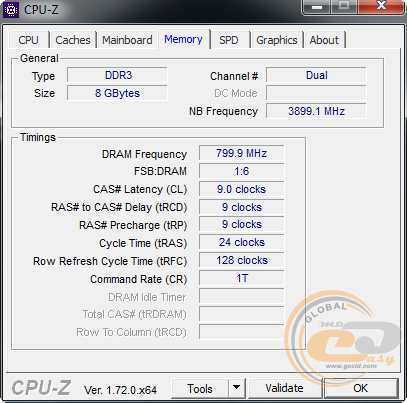

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 1600 МГц.

ASUS H81M-V3

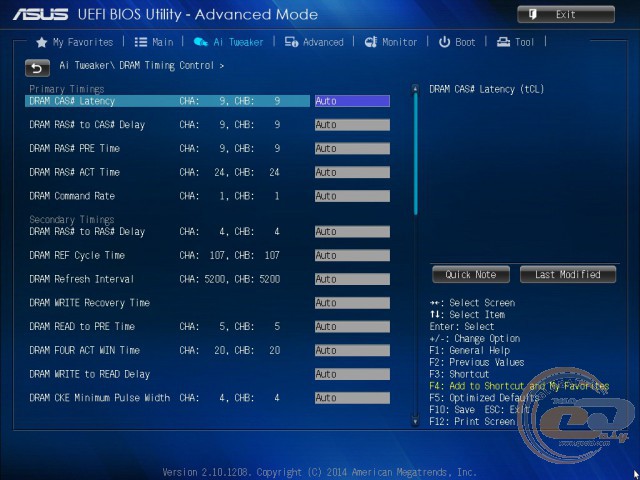

Также при необходимости можно получить доступ к регулировкам задержек памяти.

ASUS H81M-V3

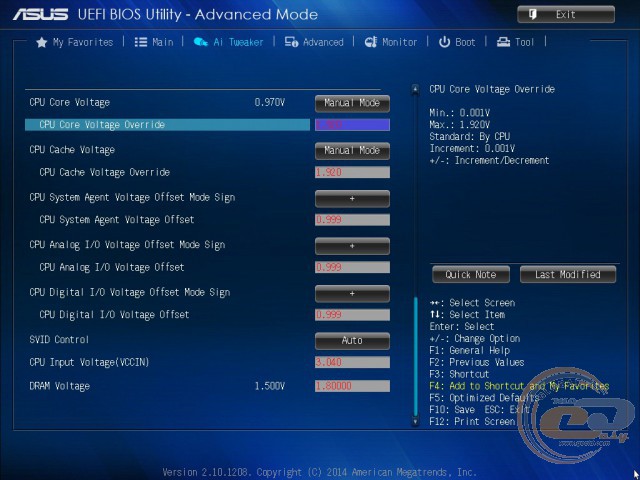

Для увеличения стабильности при разгоне могут послужить настройки напряжений на ключевых компонентах.

Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота оперативной памяти

Memory Frequency

800 − 1600



Тайминги оперативной памяти

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 – 127

1



Short Duration Package Power Limit

1 – 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% – 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1



CPU Core Voltage Override

0,001 – 1,920

0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001



CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

ASUS H81M-V3

ASUS H81M-V3

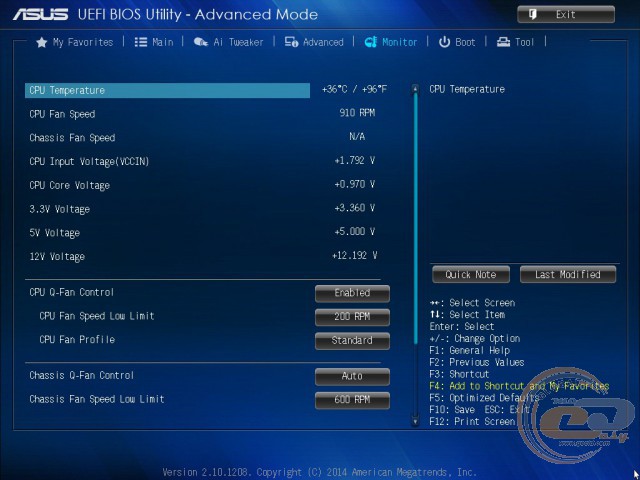

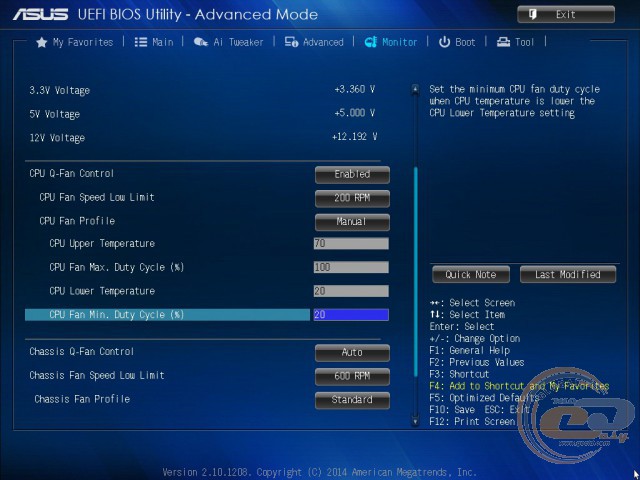

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора, а также за напряжением на линиях питания +12В, +5В и +3,3В. Имеется возможность задавать и нижний порог скорости вращения процессорного вентилятора либо выбрать один из профилей его работы. Отдельно стоит отметить возможность снятия скриншотов в BIOS и поддержку русского языка.
