Обзор и тестирование материнской платы ASUS H97M-E

Материнская плата ASUS H97M-E является одним из сравнительно доступных решений начального уровня от компании ASUS. Она предлагает достаточно неплохое сочетание таких преимуществ, как хорошие возможности по организации дисковой подсистемы, традиционно высокое качество элементной базы, компактные габариты, а также ряд других доработок и фирменных технологий, о которых мы и поговорим далее. Также отметим, что новинка создана на основе доступного чипсета Intel H97. От флагманского решения (Intel Z97) он отличается лишь номинальным отсутствием оверклокерского функционала и возможности распределения линий интерфейса PCI Express 3.0 x16 между двумя разъемами.

ASUS H97M-E



Давайте же взглянем, что предлагает компания ASUS в данной модели, которая относится к ценовому диапазону $115 – 120. Спецификация материнской платы ASUS H97M-E:

Производитель

ASUS

Модель

H97M-E (rev 2.01)

Чипсет

Intel H97

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого и пятого поколений: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота используемой памяти

1600 / 1333 МГц

Поддержка памяти

4 x DDR3 DIMM-слота с поддержкой до 32 ГБ памяти

Слоты расширения

1 x PCI Express 3.0 x16

3 x PCI Express 2.0 x1

Дисковая подсистема

Чипсет Intel H97 поддерживает:

1 x M.2 (M.2 2260, M.2 2280)

4 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Realtek 8111GR (10/100/1000 Мб/с)

Звуковая подсистема

Кодек Realtek ALC887

8-канальный звук

S/PDIF Out

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

3 x аудиопорта

2 х PS/2 (для подключения мышки и клавиатуры)

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-контактный)

3 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

4 x SATA 6 Гбит/с

1 х разъем TPM

1 x разъем COM

1 x коннектор вывода звука на переднюю панель

1 x S/PDIF out

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 2.8, DMI 2.7, WfM 2.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

2 x кабеля SATA

1 х заглушка интерфейсной панели

Форм-фактор,

размеры

microATX

244 х 198 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS H97M-E



Материнская плата ASUS H97M-E поставляется в привычной картонной коробке, украшенной полиграфией в фирменном стиле. Ключевым элементом дизайна лицевой панели выступает изображение радиатора круглой формы, на котором отмечена поддержка технологии ASUS 5X Protection. Дополнительно здесь можно обратить внимание на логотип компании-производителя, поддержку видеовыхода HDMI и операционной системы Windows 8.1.

ASUS H97M-E



На обратной стороне упаковки можно ознакомиться с изображением тестируемой новинки, ее краткими техническими характеристиками, а также с ключевыми особенностями и преимуществами:

  • ASUS 5X Protection – подразумевает использование цифровой подсистемы питания ASUS DIGI+ VRM, защиты внешних интерфейсов и модулей оперативной памяти от повышенного тока, качественных твердотельных конденсаторов со сроком службы 5 000 часов при температуре 105°С, стальной интерфейсной панели с повышенной стойкостью к коррозийным процессам и микросхем для защиты от электростатических разрядов.
  • M.2 – новинка оснащена поддержкой интерфейса M.2, который обладает пропускной способностью до 10 Гбит/с.
  • Crystal Sound 2 - предустановленный на материнской плате аудиокодек Realtek ALC887, в обвязке которого используется специальный усилитель TI R4580I, предлагает поддержку восьмиканального звука. Во избежание возникновения помех, вызванных электромагнитными наводками, используется специальная технология экранирования Audio Shielding. Для обеспечения максимального качества звука применяются японские аудиоконденсаторы компании Nichicon. К тому же левый и правый аудиоканалы выполнены на разных слоях текстолита, что сопутствует минимизации перекрестных наводок.
  • 1000+ Compatible Devices – материнские платы компании ASUS тестируются на совместимость с более чем 1000 различными устройствами (процессорами, оперативной памятью и другими);
  • 7000+ Validation Hours – фирменные материнские платы проходят более 7000 часов суровых испытаний на стабильность работы в условиях неблагоприятных факторов (повышенной температуры, влажности и прочих).

ASUS H97M-E



В коробке с ASUS H97M-E мы обнаружили вполне стандартный для недорогой модели набор аксессуаров:

  • диск с драйверами и утилитами;
  • инструкцию пользователя;
  • два кабеля SATA;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS H97M-E



Новинка выполнена на компактной печатной плате темно-коричневого цвета формата microATX (244 х 198 мм). В ее оформлении превалируют бронзовые и темные оттенки, которые смотрятся достаточно сдержанно.

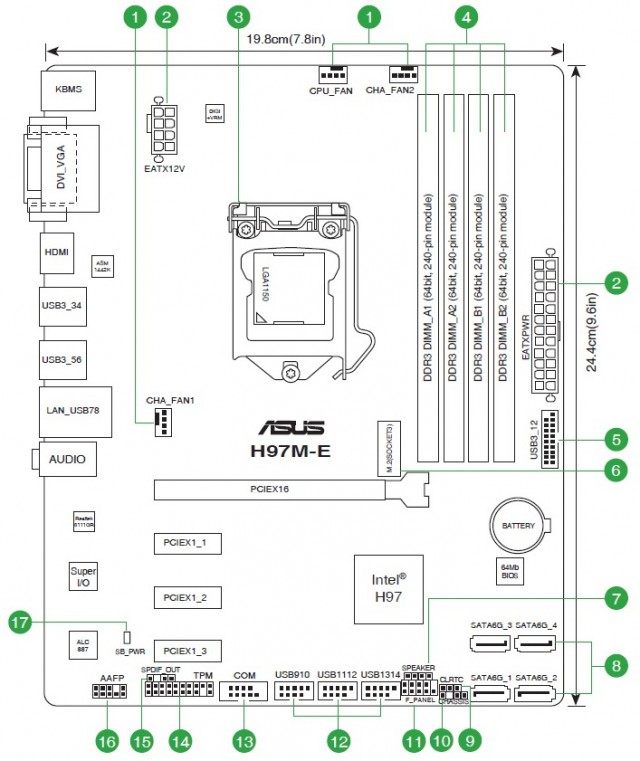

Компоновка набортных элементов реализована на высоком уровне, поэтому никаких особых проблем с данным аспектом использования у вас не возникнет. Следует лишь принять во внимание отсутствие крепежных отверстий по правому краю печатной платы, что является следствием ее нестандартной ширины. Именно поэтому вам стоит соблюдать осторожность и не прикладывать чрезмерное усилие при подключении основного кабеля питания и накопителей в перпендикулярно расположенные порты SATA 6 Гбит/с.

ASUS H97M-E



На обратной стороне текстолита можно обратить внимание на стандартную опорную пластину процессорного разъема, а также на тот факт, что единственный радиатор охлаждения чипсета закреплен при помощи пластиковых клипс.

ASUS H97M-E

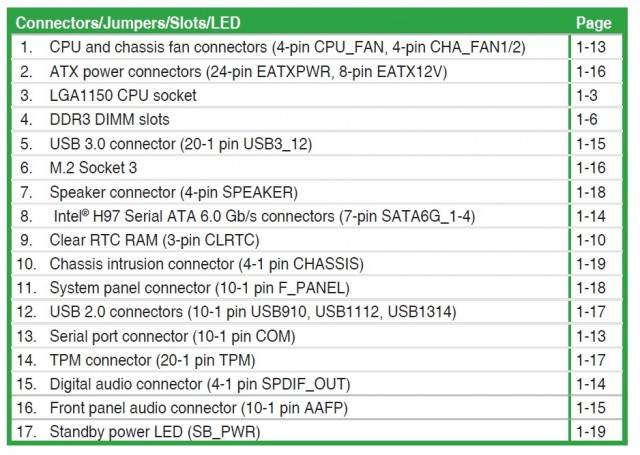

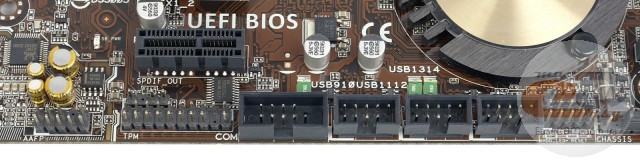

В нижней части печатной платы ASUS H97M-E расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF out, порты COM и TPM, джампер для сброса CMOS, а также колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: шести внутренних и двух на интерфейсной панели.

ASUS H97M-E



ASUS H97M-E

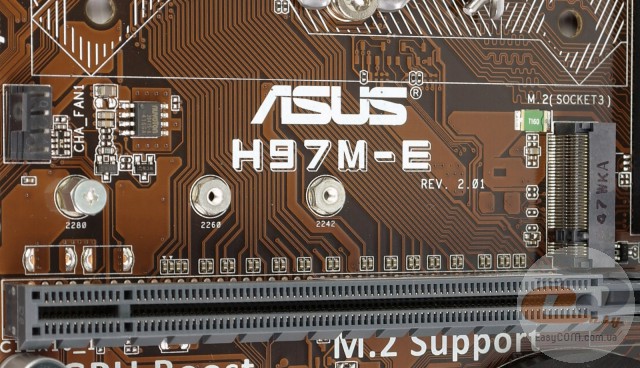

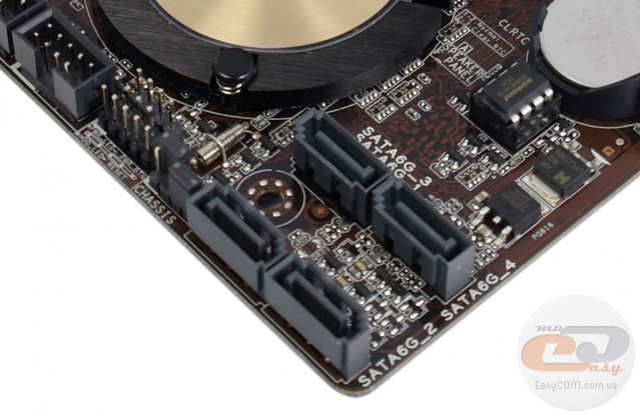

Возможности организации дисковой подсистемы представлены разъемом M.2 (поддерживаются форматы SSD-накопителей M.2 2260 и M.2 2280) и четырьмя портами SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. Все интерфейсы реализованы силами чипсета.

ASUS H97M-E

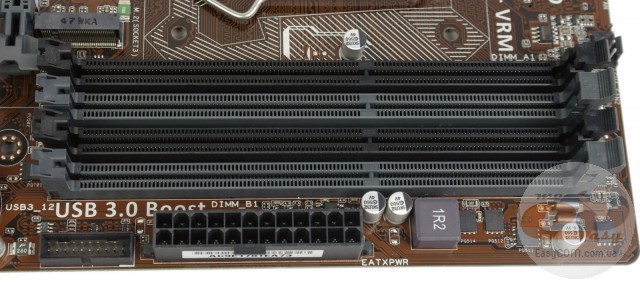

Системная плата ASUS H97M-E оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оснащены защелками только с одной стороны. Подключенная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах от 1333 до 1600 МГц в номинальном режиме. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно практически для любых поставленных задач.

Дополнительно отметим колодку для подключения выносной панели с портами USB 3.0. Всего на тестируемой модели их шесть: четыре внешних и два внутренних. Все они реализованы силами чипсета.

ASUS H97M-E



Система охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который осуществляет отвод тепла от чипсета Intel H97.

В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 43°C;
  • дроссели питания – 69,2°C;
  • полевые транзисторы – 66,7°C.

Полученные результаты можно охарактеризовать как хорошие, так как до критических значений есть еще достаточно большой запас.

ASUS H97M-E



ASUS H97M-E

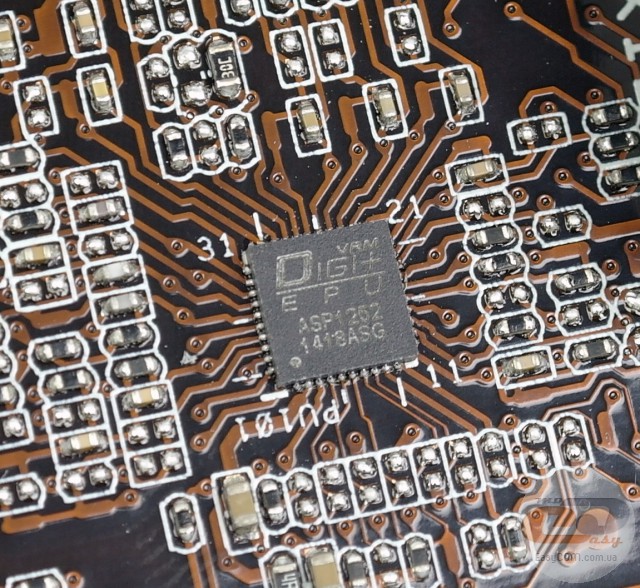

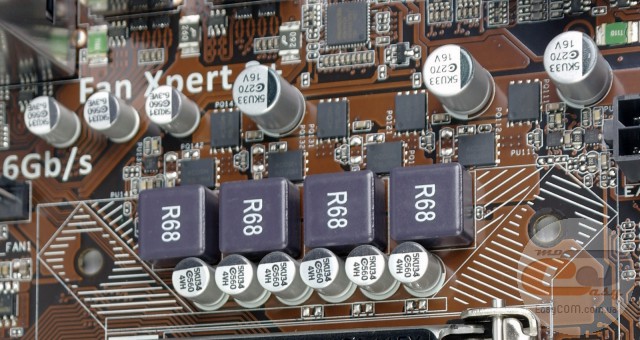

Питание процессора осуществляется по 4-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1252 со встроенной подсистемой управления энергопотреблением DIGI+ VRM. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы с увеличенным в 2,5 раза сроком службы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

ASUS H97M-E



Для расширения функциональности решения ASUS H97M-E у пользователя есть в распоряжении четыре слота:

  1. PCI Express 3.0 x16 (в режиме х16);
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x1.

Вполне ожидаемо, что новинка предлагает возможность установки только одной видеокарты в единственный слот PCI Express x16, который подключен к процессору и всегда использует все 16 линий стандарта PCI Express 3.0.

ASUS H97M-E



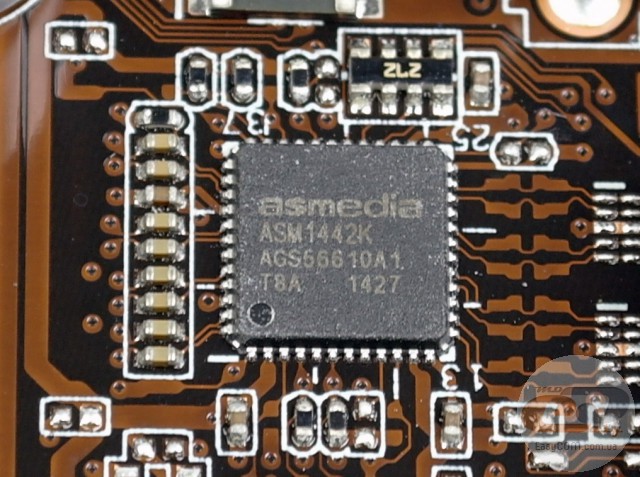

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода: HDMI, DVI-D и D-Sub, переключение между которыми осуществляется силами микросхемы ASMedia ASM1442K.

ASUS H97M-E

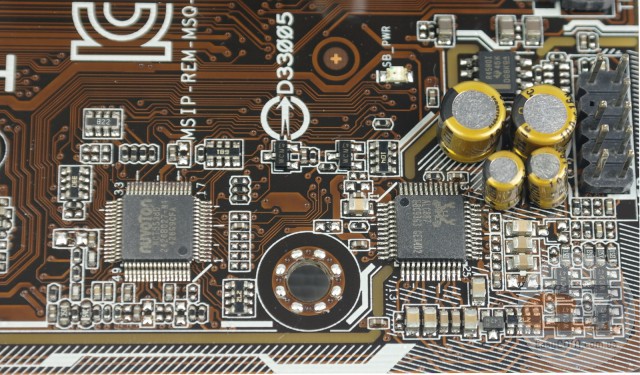

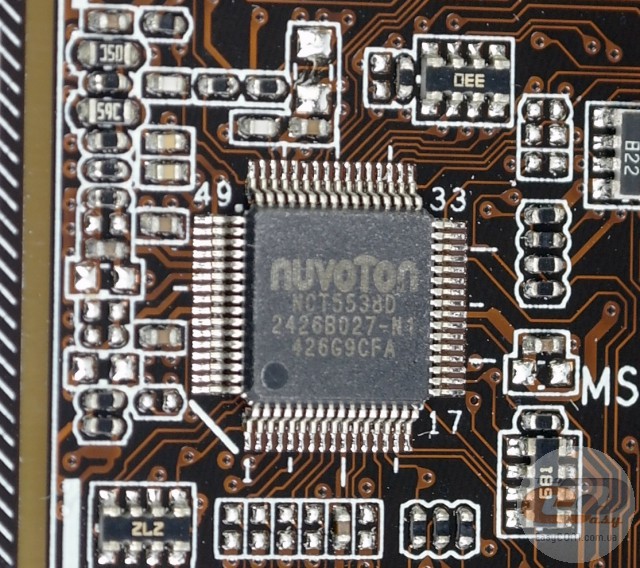

Возможности Multi I/O возложены на микросхему NUVOTON NCT5538D, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

ASUS H97M-E

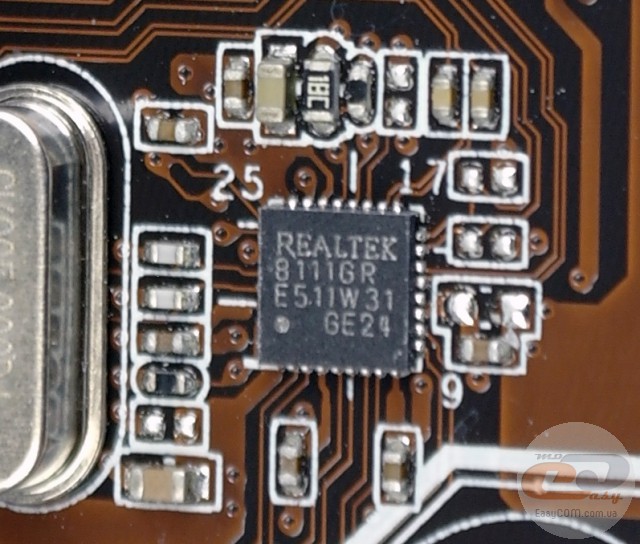

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111GR.

ASUS H97M-E



Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1 и обладает рядом фирменных особенностей (концепция Crystal Sound 2). Она предполагает наличие специального аудиоусилителя TI R4580I и японских аудиоконденсаторов для улучшения качества воспроизводимого звука. Сама же область текстолита со звуковым трактом экранирована с помощью защитной полоски, а правый и левый аудиоканалы расположены на отдельных слоях печатной платы.

ASUS H97M-E

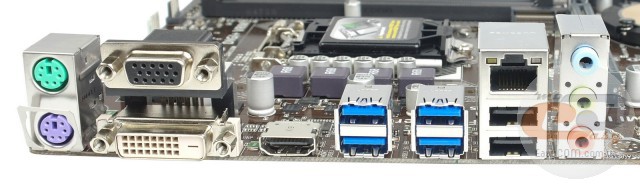

Интерфейсная панель модели ASUS H97M-E включает в себя следующие порты:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 2 x PS/2 для подключения мышки и клавиатуры;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 3 x аудиопорта.

Подобную компоновку интерфейсной панели можно смело назвать хорошей, поскольку она включает в себя три видеовыхода, достаточное количество портов USB, возможность использования периферии с интерфейсом PS/2, а также возможность вынести на заднюю панель ПК порт COM при помощи внутреннего разъема. А среди особенностей отметим лишь неудобное подключение многоканальной акустики.

ASUS H97M-E



ASUS H97M-E



Возможности организации охлаждения внутри системного корпуса у ASUS H97M-E вполне стандартные. В наличии три 4-контактных разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU, в то время как два других предназначены для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования.

ASUS H97M-E



ASUS H97M-E

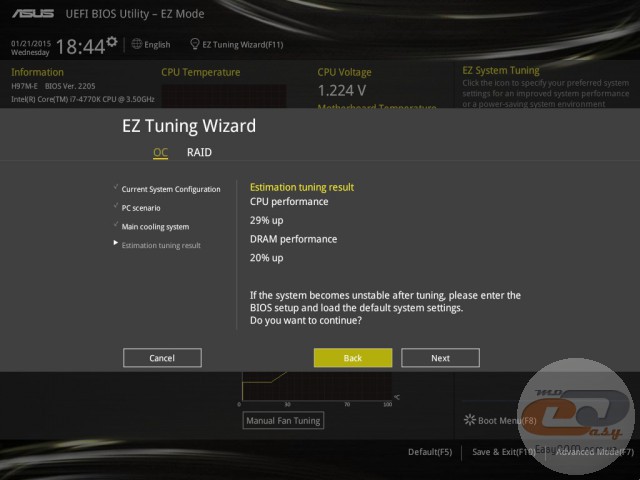

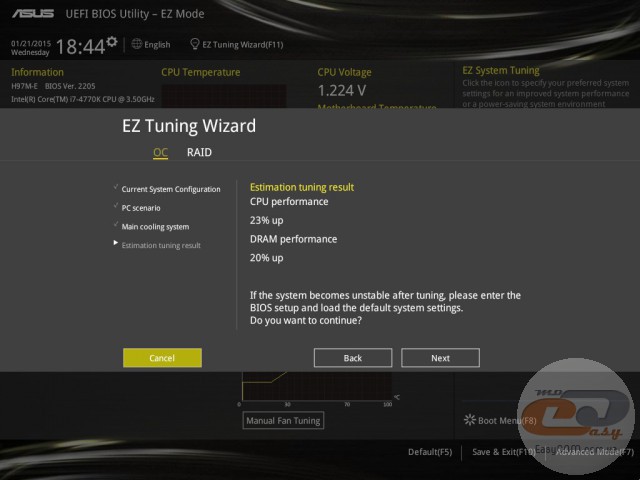

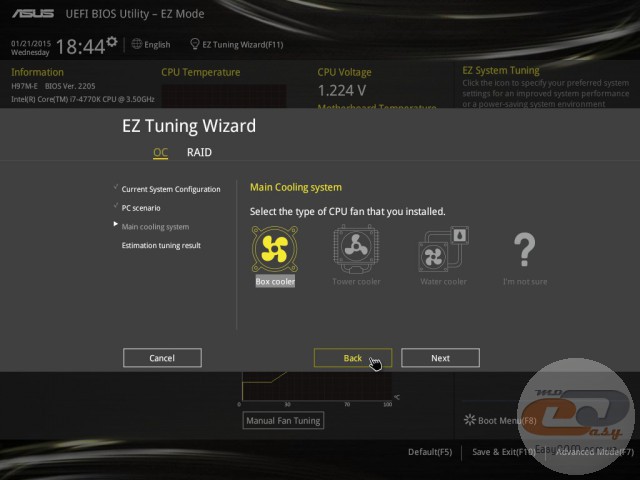

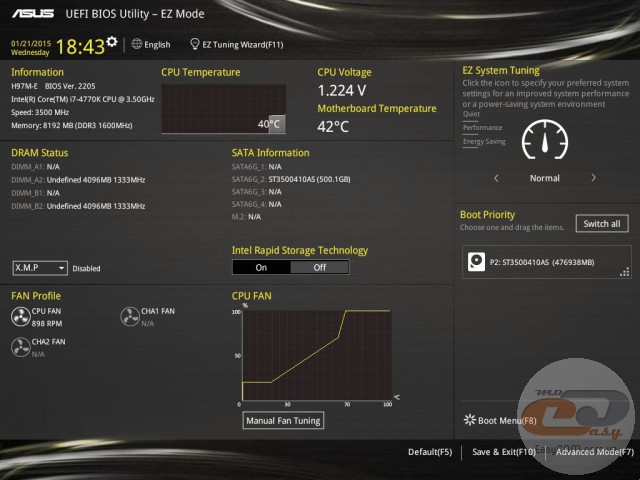

«EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, а разгон осуществляется при помощи «EZ Tuning Wizard».

ASUS H97M-E

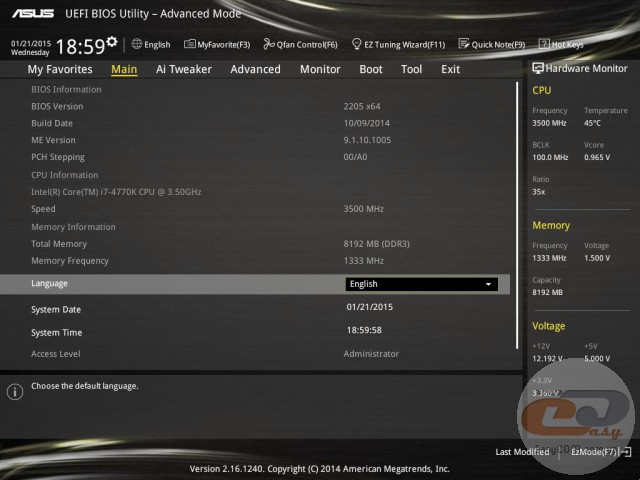

Либо привычный «Advanced Mode», где все настройки необходимо производить вручную.

ASUS H97M-E



Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker».

ASUS H97M-E

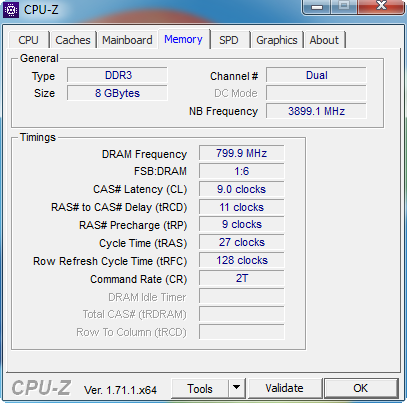

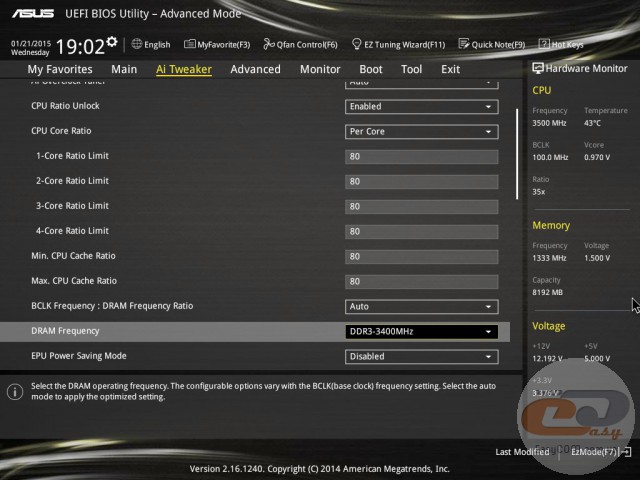

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 3400 МГц, хотя на практике она ограничивается значением 1600 МГц.

ASUS H97M-E

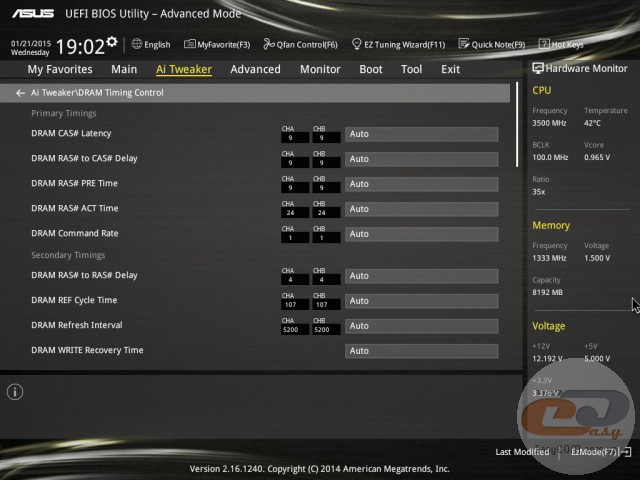

Также при необходимости можно получить доступ к регулировкам задержек памяти.

ASUS H97M-E

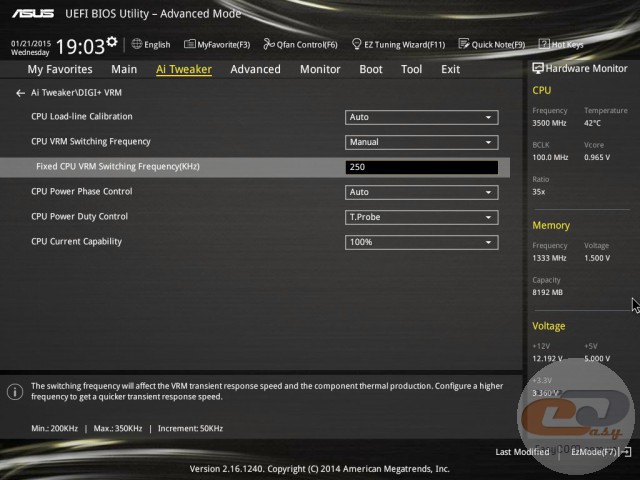

Для увеличения стабильности при разгоне могут послужить настройки управления цифровой подсистемой питания DIGI+ VRM.

Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота оперативной памяти

Memory Frequency

3400, 3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200. 2133, 2000, 1866, 1800,

1600, 1400, 1333, 1066, 800



Тайминги оперативной памяти

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1

Частота работы ШИМ-контроллера преобразователя питания процессора

Fixed CPU VRM Switching Frequency(KHz)

300 – 500

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 - 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% - 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1



CPU Core Voltage Override

0,001 – 1,920

0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001



CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Входное напряжение на процессоре

CPU Input Voltage

0,800 – 2,700

0,010

Напряжение на модулях оперативной памяти

DRAM Voltage

1,185 – 1,800

0,00500

Напряжение на чипсете

PCH Core Voltage

0,735 – 1,500

0,01250



PCH VLX Voltage

1,185 – 2,135

0,01250



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 0,63000

0,00500

ASUS H97M-E



ASUS H97M-E

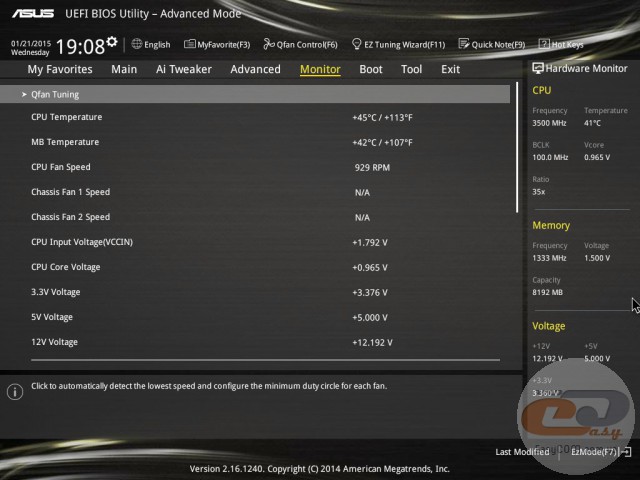

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора и чипсета. А вот мониторить напряжения на линиях питания +12В, +5В и +3,3В, как и некоторые другие параметры, можно из любого раздела, поскольку эта информация постоянно отображается на правой боковой панели.

Отдельно стоит отметить возможность снятия скриншотов в BIOS и поддержку русского языка.
