Обзор материнской платы ASUS M3A

Мы уже протестировали две материнские платы из линейки чипсетов AMD 7-й серии - MSI K9A2 Platinum на чипсете AMD 790FX и MSI K9A2 CF на AMD 790X. И для полного «комплекта» нам недоставало материнской платы на чипсете AMD 770. Этот «пробел» теперь мы заполним тестированием материнской платы ASUS M3A. Чтобы в третий раз не повторяться, в чем заключается преимущества материнских плат на чипсетах 7-й серии компании AMD, всем неосведомленным просто посоветуем более внимательно ознакомиться с содержанием вышеуказанных статей. В этот раз только повторимся, что чипсет AMD 770 отличается от старших представителей AMD 790FX и AMD 790X только поддержкой меньшего числа линий PCI Express и, соответственно, отсутствием возможности объединения видеоускорителей с помощью технологии CrossFire. В результате материнские платы на чипсете AMD 770 получили более простую компоновку, но при этом имеют немного менее игровую направленность.

ASUS M3A

Спецификация материнской платы ASUS M3A:

Производитель

ASUS

 Модель

M3A

Северный мост

AMD 770

Южный мост

AMD SB600

Процессорный разъем

Socket AM2+

Поддерживаемые процессоры

AMD Phenom FX /Phenom X4/Athlon X2/ Athlon/Sempron

Системная шина, МГц

HyperTransport 3.0 поддерживающая до 5600 МТ/c
и 2000/1600 МТ/c для AM2 CPU

Используемая память

DDR2 1066/800/667/533 МГц

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 8 Гб

Слоты расширения

1 x PCIe x16
2 x PCIe x1
3 x PCI 2.2
Поддержка PCIe 2.0 / 1.0

Дисковая подсистема

AMD SB600 поддерживает:
4 x Serial ATA 3.0Гб/с с RAID 0, 1, 10
1 x Ultra DMA 133/100/66/33

Звуковая подсистема

HDA-кодек 8-канального звука Realtek ALC883

Поддержка LAN

Сетевой контроллер Attansic L1 (10/100/1000 Мбит/с)

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевые радиаторы

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентилятора

Внешние порты I/O

2 x PS/2 порта для подключения клавиатуры и мыши
1 x COM
1 х S/PDIF
4 x USB 2.0
1 x LAN (RJ45)
6 аудио разъемов

Внутренние порты I/O

6 x USB
4 х SATA
1 x IDE
1 x FDD
1 х S/PDIF выход
1 x CD вход
Аудио разъем фронт-панели

BIOS

8 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Возможности разгона

Изменение частоты: FSB, HT, PCIE, память.
Изменение напряжения: процессор, память, южный мост

Комплектация (важное)

2 x SATA кабель
1 x переходник питания SATA
1 x UltraDMA 133/100/66 кабель
1 x FDD
Инструкция и руководство
2 х CD с утилитами и драйверами для Windows Vista и Windows XP

Фирменные технологии

ASUS AI Gear 2
ASUS AI Nap
ASUS Q-Fan 2
ASUS Crystal Sound
ASUS Noise Filter
ASUS EZ DIY
ASUS Q-Shield
ASUS Q-Connector
ASUS CrashFree BIOS 3
ASUS EZ Flash 2

Форм-фактор Размеры, мм

ATX
305 x 218

Сайт производителя

http://www.asus.com/

Драйверы и новую версию BIOS для ASUS M3A можно скачать со страницы поддержки.

Средняя цена

Посмотреть в price.ua.
Посмотреть в price.ru.

Все цены на ASUS M3A

ASUS M3A

Материнская плата ASUS M3A упакована в темно-зеленую картонную коробку, на которой подчеркивается поддержка новых процессоров Phenom, Phenom FX и наличие разъема AM2+.

ASUS M3A

С обратной стороны упаковки материнской платы ASUS M3A делается акцент на полноценной поддержке процессоров AM2+ благодаря наличию HyperTransport 3.0, отмечается 4+1 фазная схема питания процессора, которая имеет более длительный срок эксплуатации и более высокую эффективность, а также наличие в комплекте очень удобной заглушки панели ввода-вывода. Кроме того, как обычно на упаковках ASUS, размещено фото материнской платы, а также перечисляются основные функциональные возможности и фирменные технологии.

ASUS M3A

В комплекте с материнской платой ASUS M3A идут:

  • два шлейфа Serial ATA;
  • переходник питания SATA;
  • шлейф FDD;
  • шлейф UltraDMA 133/100/66;
  • инструкция и руководство;
  • ASUS Q-Connector (USB, системная панель);
  • заглушка панели ввода/вывода;
  • два CD с утилитами и драйверами для Windows Vista и Windows XP.

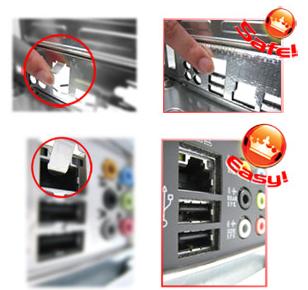

Новый тип заглушки панели ввода/вывода должны по достоинству оценить сборщики компьютеров, т.к. она стала более удобной и безопасной. Так называемую Q-shield лишили упругих металлических прижимов, о которые можно поцарапаться, а вместо них применили диэлектрический материал, который, кроме всего прочего, защищает материнскую плату от статического напряжения.

ASUS M3A

Относительно компоновки материнской платы ASUS M3A можно высказать только несколько небольших замечаний. Во-первых, для платы ASUS M3A использован не самый удачный размер, при котором правый край платы будет не подперт сзади подставками в корпусе. Во-вторых, разъем FDD размещен внизу под слотами PCI, потому протянутый к нему шлейф будет довольно непросто аккуратно уложить в корпусе. Кроме того, возможно, вследствие того, что правый край платы не будет иметь жесткой фиксации в корпусе, конструкторам пришлось развернуть на 90° разъем IDE, к которому, также не всегда удобно подключаться, особенно в небольших корпусах.

ASUS M3A

Единственные на материнской плате полимерные конденсаторы были установлены в узле стабилизации питания оперативной памяти. На южном мосту установлен достаточно привычный для плат на AMD SB600 небольшой черный радиатор. Чип AMD SB600 поддерживает четыре порта Serial ATA 3.0 Гб/с с возможностью организации RAID-массивов 0, 1, 10 и один разъем для двух IDE устройств. Четыре внутренних порта USB были расположены на нижнем крае материнской платы, а еще два разместились над слотом PCIe x16. Джампер сброса BIOS и индикатор наличия дежурного питания размещены довольно удобно в нижнем правом углу материнской платы. Для упрощения процесса подключения к разъему фронт-панели и портам USB, которые расположены на нижнем крае платы, в комплекте прилагаются переходники именуемые ASUS Q-Connector.

ASUS M3A

На материнской плате ASUS M3A есть три слота PCI, два PCIe х1 и один PCIe х16, причем шина PCI Express соответствует новому стандарту 2.0. На правом крае материнской платы распаян HDA-кодек 8-канального звука Realtek ALC 883, разъем фронт-панели которого поддерживает оба типа подключения HDA и AC'97. Также на плате установлен сетевой контроллер Attansic L1, поддерживающий режимы 10/100/1000 Мбит/с.

ASUS M3A

Материнская плата ASUS M3A оснащена гибридным стабилизатором питания, который работает по схеме 4+1 на контролере STMicroelectronics L6740L и полевых транзисторах 85T03GH (30 В, 6 мОм, 75 А) и 70T03GH. Четыре канала стабилизатора обеспечивают питание ядра процессора, а еще один канал обслуживает интегрированный в процессор контроллер памяти и шины HyperTransport.

Компания ASUS подчеркивает долговечность и высокую эффективность установленного стабилизатора, поэтому нам сначала было немного странно не обнаружить в этом узле платы полимерных конденсаторов или дросселей с ферромагнитным сердечником, с помощью которых обычно повышают надежность и срок эксплуатации. На самом деле, эти нужные качества призвана обеспечить схема питания стабилизатора, которая осуществляет оптимизацию эффективности при низкой загруженности стабилизатора питания процессора.

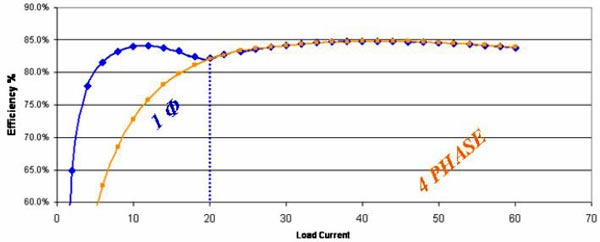

При загрузке стабилизатора питания ниже 20%, питание ядра производится всего от одной фазы, и только после повышения загрузки свыше 20% в работу включаются остальные три фазы. Нужно отметить, что, несмотря на экономную схемотехнику, максимальный КПД стабилизатора составляет 85%, что не характеризует его как сверхэффективное решение.

ASUS M3A

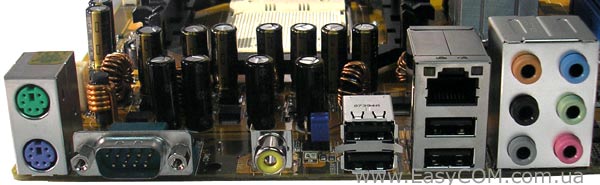

На задней панели выведены следующие порты: два PS/2 для клавиатуры и мыши, четыре разъема USB, COM порт, коаксиальный S/PDIF, разъем RJ45 для сетевых соединений и шесть audio-разъемов для 8-канального звука.

ASUS M3A

На материнской плате ASUS M3A есть всего три разъема для подключения вентиляторов: 4-контактный для процессорного кулера расположен в правом верхнем углу платы, а еще два 3-контактные для корпусных вентиляторов достаточно удобно разнесены в верхнюю и нижнюю части.
