Обзор материнской платы ASUS M3N-H/HDMI

В этом обзоре мы рассмотрим материнскую плату на старшем наборе системной логики с интегрированной графикой для процессоров AMD от компании NVIDIA 8-й серии – GeForce 8300. Мы еще не рассматривали материнских плат на этом чипсете, хотя решений на менее дорогом NVIDIA GeForce 8200 уже успели протестировать порядком. В чем же конкретно состоят отличия этих чипсетов и насколько они существенны мы и собираемся выяснить в этом обзоре.

При этом, заметим, что на системной логике NVIDIA GeForce 8300 у компании ASUS есть три решения: M3N78-EM, M3N78 PRO и M3N-H/HDMI, которая и стала объектом исследования.

ASUS M3N-H/HDMI

Спецификация материнской платы ASUS M3N-H/HDMI:

Производитель

ASUS

Модель

M3N-H/HDMI

Чипсет

NVIDIA GeForce 8300

Процессорный разъем

Socket AM2+

Поддерживаемые процессоры

Athlon 64 X2 / Athlon 64 FX / Athlon 64/ Sempron
поддержка CPU вплоть до 125 Вт TDP

Системная шина, МГц

5200 MT/c HyperTransport  3.0 interface for AM2+ CPU
2000/1600 MT/s for AM2 CPU

Используемая память

DDR2 1066/800/667 МГц

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 8 Гб

Слоты расширения

1 x PCIe x16
2 x PCIe x1
3 x PCI 2.2

VGA

NVIDIA GeForce 8 серия
Hybrid SLI (только в Windows Vista)
Поддержка  HDMI Technology с макс. разрешением до 1920 x 1200
Поддержка DVI с макс. разрешением 1920 × 1200 @ 60 Гц
Поддержка D-Sub с макс. разрешением до 1920 × 1440 @ 75 Гц
Видеовыходы: HDMI/DVI/RGB
Поддержка Microsoft DirectX 10, OpenGL 2.0, Pixel Shader 4.0
Поддержка шин PCIe 2.0 / 1.0
Максимальный размер используемой памяти до 512Мб

Дисковая подсистема

NVIDIA GeForce 8300 поддерживает:
6 x Serial ATA 3.0Гб/с с RAID 0, 1, 10, 5 и JBOD
1 x Ultra DMA 133/100/66/33

Звуковая подсистема

Кодек 8-канальнго звука Realtek ALC1200
High Definition Audio
Поддержка S/PDIF Out

IEEE 1394

Контроллер LSI FW322 поддерживает 2 x 1394a порта

Поддержка LAN

NVIDIA Gigabit MAC
Сетевой контроллер Atheros F1 PHY Gigabit поддержка AI NET 2

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевый радиатор на чипсете

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентилятора

Внешние порты I/O

1 x PS/2 порт для подключения клавиатуры
1 x HDMI
1 х S/PDIF коаксиальный
6 x USB 2.0
1 x IEEE 1394
1 x LAN (RJ45)
6 аудио разъемов

Внутренние порты I/O

6 x USB
1 x IDE
1x FDD
1 x COM
6 х SATA
1 x S/PDIF выход
1 х 1394a
1 x CD вход
Разъем системной панели
Аудио разъем фронт панели

BIOS

8 Mb Flash ROM,AMI BIOS, PnP, DIM2.0, WfM2.0, SM BIOS2.5, ACPI 2.0, ASUS EZ Flash 2

Возможности разгона

Изменение частоты: FSB, HT, PCI-Express, память.
Изменение напряжения: процессор, память, чипсет.

Фирменные технологии

ASUS Express Gate
ASUS AI Nap
ASUS Q-Fan 2
4+1 Phases ASUS Power Design
ASUS Noise Filter
ASUS Q-Connector
ASUS Q-Shield
ASUS EZ Flash 2
AI Overclocking
ASUS C.P.R.
ASUS My Logo 2

Комплектация

2 x SATA кабеля;
1 x переходник питания SATA;
1 x UltraDMA 133/100/66 кабель;
1 x FDD кабель;
Инструкция;
1х DVD с драйверами;
1 x заглушка с антистатической прокладкой;
1 x переходник HDMI-DVI;
1 x модуль с разъемом VGA;
1 x набор Q-Сonnectors (USB, 1394a, системная панель).

Форм-фактор Размеры, мм

ATX 12"x 9.6"
305 x 244

Сайт производителя

http://www.asus.com/

Все цены на ASUS M3N-H/HDMI

ASUS M3N-H/HDMI

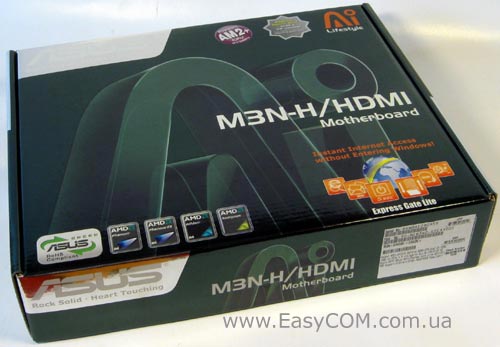

Материнская плата ASUS M3N-H/HDMI упакована в темно-зеленую картонную коробку, на которой отмечено поддержка функции ASUS Express Gate, с помощью которой буквально за пять секунд можно получить доступ в интернет, не прибегая к загрузке операционной системы.

ASUS M3N-H/HDMI

Комплектация материнской платы ASUS M3N-H/HDMI:

  • DVD-диск с драйверами к Windows Vista и ПО;
  • руководство пользователя и краткая инструкция по установке;
  • шлейф FDD;
  • шлейф UltraDMA 133/100/66;
  • заглушка с антистатической прокладкой;
  • переходник HDMI-DVI;
  • модуль с разъемом VGA;

ASUS M3N-H/HDMI

  • два шлейфа Serial ATA;
  • два переходника питания для устройств Serial ATA;
  • набор Q-Сonnectors (USB, 1394a, системная панель).

ASUS M3N-H/HDMI

Компоновка материнская платы ASUS M3N-H/HDMI имеет сразу несколько недостатков. Самым очевидным недостатком является размещение 24-контактного разъема питания посередине материнской платы, что немного усложняет улаживание проводов в корпусе.

Вторым неприятным моментом может стать расположение двух нижних портов SATA. Дело в том, что они могут быть закрыты длинной видеокартой, вставленной в разъем PCI-E x16. Еще одно неудобство может доставить повернутый на 90° разъем IDE – в небольших корпусах будет достаточно сложно подключить к нему шлейф, поэтому советуем подключить шлейф до установки платы в корпус, а в случае необходимости отключать только разъем от жесткого диска. В остальном, размещение слотов и разъемов не вызывает особых нареканий. Хотя, в качестве недочета, можно было бы еще отметить низко размещенный разъем для Floppy-дисковода, но, ввиду все меньшей актуальности этого устройства, это недостатком считать нельзя.

Чипсет NVIDIA GeForce 8300, который к тому же имеет встроенный видеоускоритель,  охлаждается алюминиевым радиатором, который окрашен под цвет меди. Несмотря на не очень большие размеры системы охлаждения, в процессе тестирования она показала себя довольно хорошо. Кроме того, к положительным качествам ASUS M3N-H/HDMI можно отнести оснащение ее только полимерными конденсаторами, что для продуктов ASUS данной ценовой категории не свойственно. Для тех, кто не знает чем отличаются полимерные конденсаторы, от обычных с жидким электролитом, кратко напомним – надежностью, долговечностью и стоимостью.

ASUS M3N-H/HDMI

Системная логика NVIDIA GeForce 8300 поддерживает шесть портов SATA с возможностью создания RAID массивов 0, 1, 0+1, 5 и JBOD и один разъем IDE, что позволяет подключить два устройства UltraDMA 133/100/66/33. Кроме того, на материнской плате ASUS M3N-H/HDMI есть шесть внутренних портов USB, COM-порт, разъем FDD и два порта FireWire, внутренний и внешний, которые работают от контроллера LSI FW322.

ASUS M3N-H/HDMI

Прямо в центре материнской платы ASUS M3N-H/HDMI находится разъем для подключения модуля с разъемом VGA, который по умолчанию не выведен на интерфейсную панель.

ASUS M3N-H/HDMI

Для установки карт расширения на материнской плате ASUS M3N-H/HDMI имеется три слота PCI, два PCIE х1 и один слот для видеокарты PCIE х16.

Звуковая подсистема платы основана на достаточно качественном HDA-кодеке 8-канального звука Realtek ALC1200. Внутренний аудиоразъем фронт-панели поддерживает подключение по стандартах HDA и AC’97. А для поддержки сетевых соединений служит гигабитный PHY LAN контроллер Atheros F1.

ASUS M3N-H/HDMI

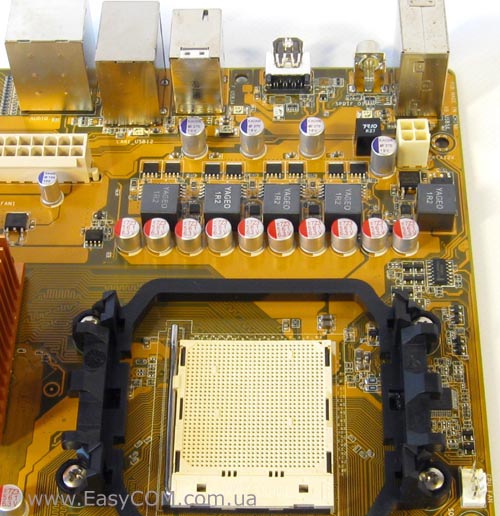

Питание процессора обеспечивается 4+1-фазной схемой стабилизации на гибридном ШИМ контроллере  STMicroelectronics L6740L. Одна фаза питает интегрированный в процессор северный мост, а остальные четыре - непосредственно ядро процессора. Узел питания позволяет работать с процессорами, которые имеют тепловой пакет до 125 Вт, а вот более мощные 140 Вт модели он уже не поддерживает.

ASUS M3N-H/HDMI

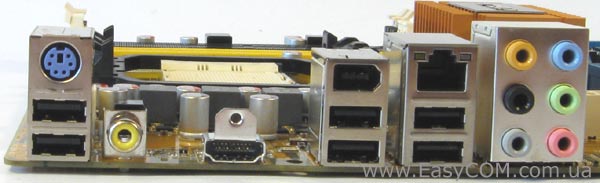

На задней панели выведены следующие порты: один PS/2 для клавиатуры, выход HDMI, шесть разъемов USB, порт IEEE 1394, коаксиальный S/PDIF, разъем RJ45 для сетевых соединений и шесть audio-разъема 8-каналного звука. Также, не стоит забывать, что видеинтерфейс VGA можно вывести при помощи отдельного модуля, а разъем DVI можно получить через переходник с HDMI.

ASUS M3N-H/HDMI

На материнской плате ASUS M3N-H/HDMI есть только три разъема для подключения вентиляторов. Один 4-контактный для процессорного кулера и два 3-контактных для корпусных вентиляторов.  Разъемы находятся ближе к верхней части материнской платы, потому, если установить вентилятор на передней панели, то его провод может не достать до разъемов питания.

BIOS и возможности разгона

В материнской плате ASUS M3N-H/HDMI используется AMI BIOS. Настроек необходимых для разгона в BIOS, как для платы среднего класса, вполне достаточно:

Параметр

Название меню

Диапазон

Шаг

Отключение технологий процессора

AMD Cool’n’Quiet
Virtualization





Разгон системы

Overclock Options

3, 5, 8, 10%



Напряжение процессора

CPU VTT

0,8 – 1,675

0,0125 В

Напряжение на  шине HyperTransport

1.2V HT Voltage

1,309; 1,425; 1,525 В



Напряжение на северном мосте

NB CHIP Voltage

1,213; 1,313; 1,409 В



Напряжение на встроенном контроллере памяти

CPU-NB Voltage

0,775-1,55

0,0125 В

Напряжение на ядре процессора (Phenom)

CPU Voltage

0,775-1,55

0,0125 В

Процессорный множитель

CPU Multiplier

5-max

1
0,5 для Phenom

Опорная частота

CPU Frequency

200-600 МГц

1

Частота шины PCI Express

PCIE Clock Frequency

100 – 200 МГц

1

Напряжение на модулях памяти

Memory Voltage

1,978 – 2,249 В

0,076-0,102 В

Частота памяти

Memory Clock Frequency

533/667/800/1066



Частота интегрированного видеоядра

iGPU Clock

500-1000

1

Частота шейдерных блоков

iGPU Shader Clock

500-1000



Частота шины HyperTransport

K8-NB HT Speed

200 - 2600 МГц

200

Разрядность шины HyperTransport

K8-NB HT Width

8, 16 бит



ASUS M3N-H/HDMI

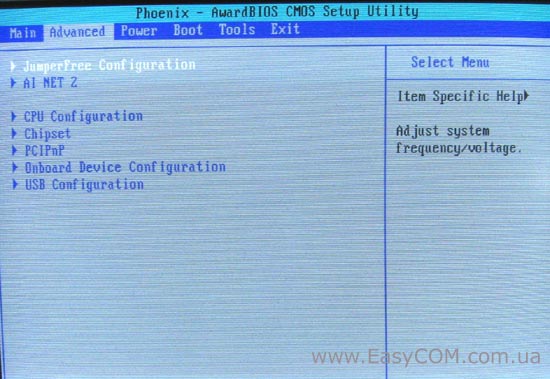

Настойки, касающиеся разгона, находятся в подразделе «JumperFree Configurstion» раздела «Advanced».

Разгонять систему можно как вручную в режиме «Manual», так и с помощью интеллектуальной технологии разгона «AI Overclocking».

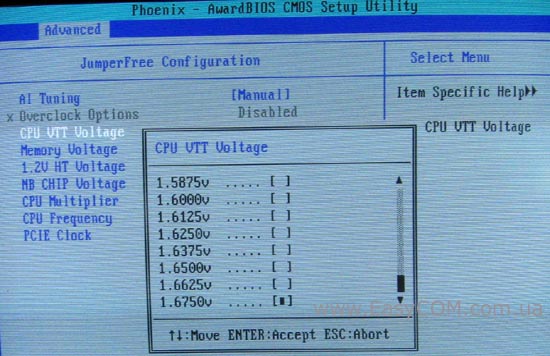

Напряжение на процессоре можно достаточно высоко подымать, увеличивая тем самым стабильность работы разогнанного компьютера.

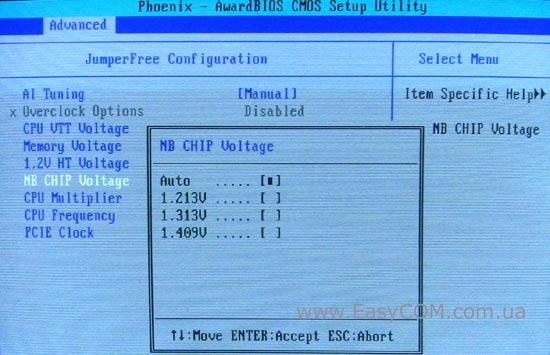

Также, в BIOS есть возможности для увеличения напряжения питания чипсета, но, к сожалению, с очень большим шагом.

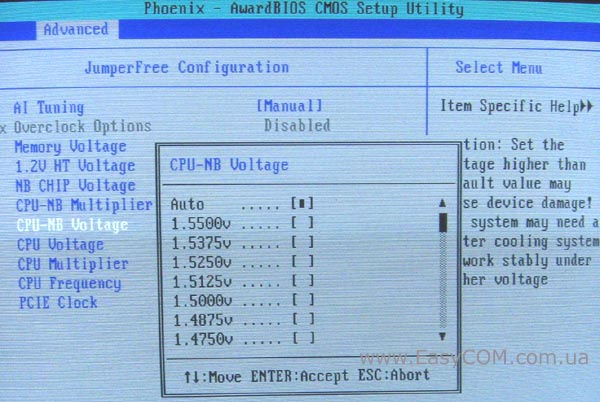

Хотя, при этом контроллер памяти, интегрированный в процессоры Phenom, имеет небольшой и удобный для настройки шаг.

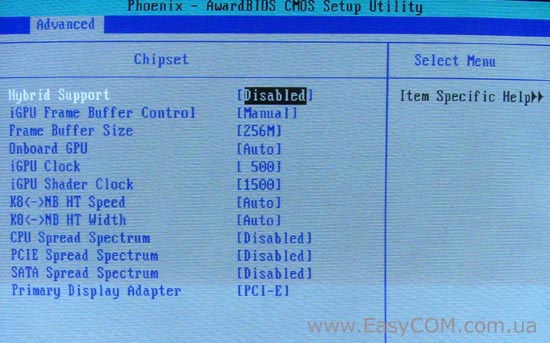

В подразделе «Chipset» находятся настройки, касающиеся интегрированного видеоядра и шины HyperTransport, первая из которых разрешает включение технологи Hybrid SLI.

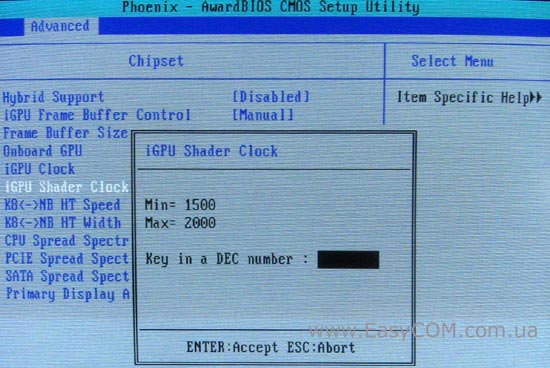

При желании можно будет попробовать разогнать встроенное видеоядро и отдельно его шейдерные блоки.

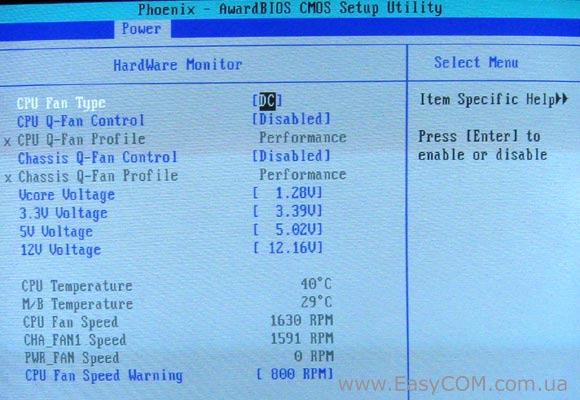

В окне Hardware Monitor можно следить за:

  • температурой процессора и материнской платы;
  • скоростью вращения процессорного кулера и корпусного вентилятора;
  • напряжением питания ядра процессора;
  • величиной напряжения на основных линиях питания 3.3В, 5В, 12В.

Здесь же можно активировать функцию автоматического управления скоростью Q-Fan для процессорного кулера и отдельно корпусного вентилятора. Приятно удивила возможность установить режим «постоянное напряжение питания», что необходимо для управления тем же Q-Fan вентиляторами с 3-контактными разъемами, которые не поддерживают ШИМ-питание.

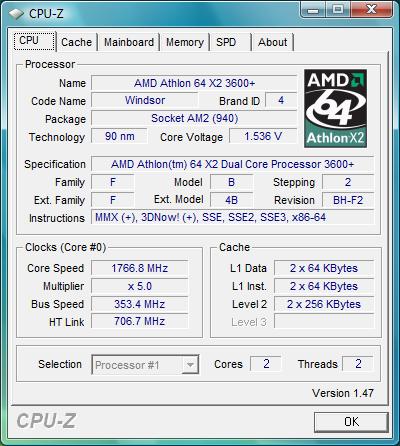

Материнская плата ASUS M3N-H/HDMI показала очень высокие возможности разгона. Ее удалось запустить при частоте тактового генератора равной 350 МГц.

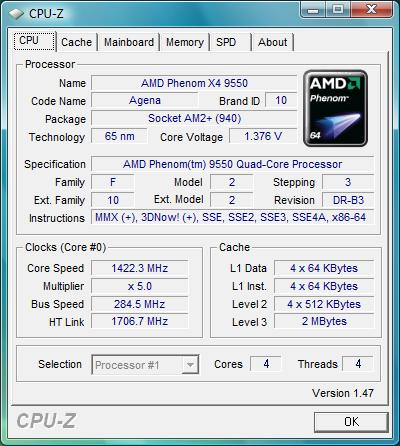

При разгоне системной шины материнской платы ASUS M3N-H/HDMI с четырехъядерными процессорами удалось получить менее высокий, но, все же, хороший результат в 280 МГц.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная пам'ять

2 х DDR2-800 1024 Мб Apacer PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Fortron ATX400-PNF, 400 Вт, 120 мм малошумный вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

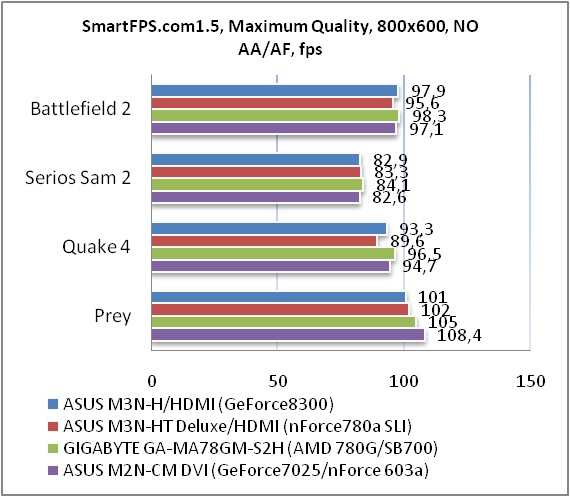

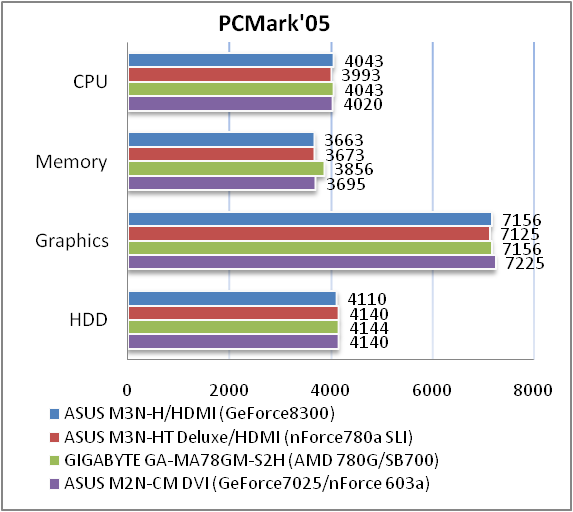

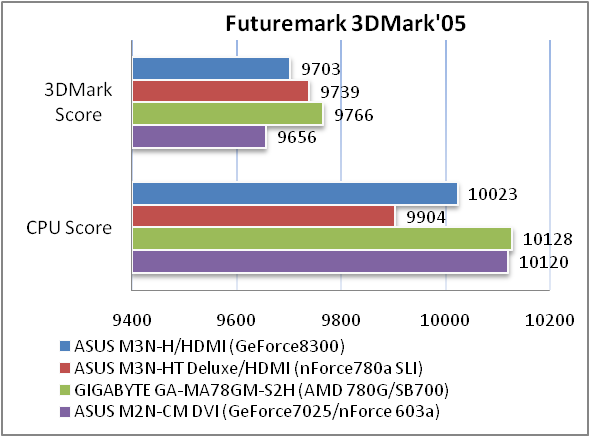

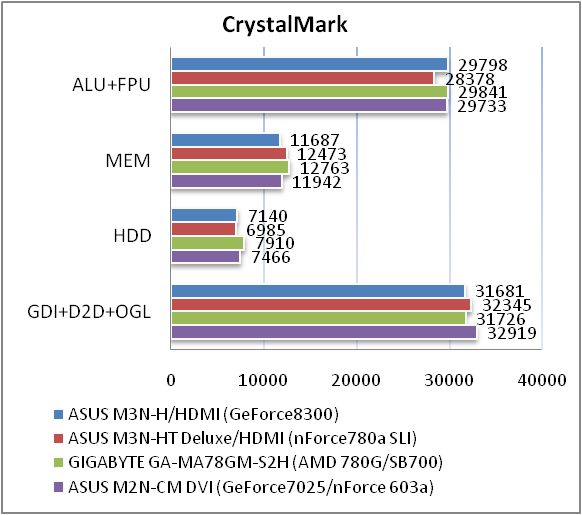

По уровню производительности ASUS M3N-H/HDMI не отличается от решений этого же класса.

Тестирование материнской платы ASUS M3N-H/HDMI на интегрированном видеоускорителе NVIDIA GeForce 8300

Утилита GPU-Z  не совсем верно определяет модель интегрированного видеоускорителя. На самом деле системная логика NVIDIA GeForce 8300 имеет одноименное интегрированное видеоядро. Графический процессор GeForce 8300 работает на частоте 500 МГц, имеет 16 унифицированных конвейеров и 4 блока ROP, а также поддерживает DirectX 10/SM4.0. В отличие от NVIDIA GeForce 8200, шейдерные блоки тестируемого ускорителя работают на частоте 1500 МГц вместо 1200 МГц. Собственно, это и является фактически единственной разницей между ними. Также ускоритель NVIDIA GeForce 8300 поддерживает Hybrid SLI с функциями HybridPower и GeForce Boost, а также несколько технологий, таких как GigaThread Technology, NVIDIA Lumenex Engine, NVIDIA nView Multi-Display Technology, NVIDIA PureVideo HD Technology, которые способны заметно повысить качество картинки.



ASUS M3N-H/HDMI

BIOSTAR GF8200 M2+

ASUS M3A78-EMH HDMI

GIGABYTE GA-MA69VM-S2

GIGABYTE GA-M68SM-S2L



NVIDIA GeForce 8300

NVIDIA GeForce 8200

AMD 780G (Radeon HD 3200)

AMD 690V
(Radeon X1200)

NVIDIA GeForce 7025

PCMark'05

Graphics Score

2169

1507

2106

1373

1037

Futuremark 3DMark'05

3DMark Score

1681

1610

2317

1079

795

CPU Score

9132

9352

7954

6528

7722

Futuremark 3DMark'06



3DMark Score

909

856

1128

328

324

SM2.0 Score

304

298

369

151

122

HDR/SM3.0 Score

338

306

435



102

SmartFPS.com 1.8 (800x600, NO AA/AF), fps

Battlefield 2

42,4

32,2

50,2



21,6

Serious Sam 2

38,3

33,6

39,9

21,3

14,5

Quake 4

19,9

19,2

25,6

18,3

13,3

Prey

30,0

27,7

32,1

20,3

10

Интегрированный видеоускоритель NVIDIA GeForce 8300 показывает чуть лучший результат, чем GeForce 8200 за счет большей частоты шейдерных конвейеров. Все равно ведущее встроенное решение так и не смогло превзойти AMD 780G (Radeon HD 3200). Хотя практическая разница между ними не очень велика. Некоторые трехмерные игры вполне могут оказаться «играбельными» на GeForce 8300, но рекомендовать приобретать подобное решение с расчетом на игры точно не стоит.

Видеоускоритель NVIDIA GeForce 8300 также имеет поддержку технологии Hybrid SLI. К сожалению, у нас не было возможности протестировать материнскую плату ASUS M3N-H/HDMI в этом режиме, как это мы делали с моделями на NVIDIA GeForce 8200. Но так как разница между старшим и средним чипсетами 8-й серии не так велика, то для оценки возможностей Hybrid SLI можно вполне ориентироваться по результатам тестов, которые приведены в обзорах ASUS M3N78-EMH HDMI и BIOSTAR GF8200 M2+.

Тестирование звукового тракта на основе кодека Realtek ALC1200

Общие результаты (RightMark Audio Analyzer)

16-bit, 44 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.09, -0.12

Очень хорошо

Уровень шума, дБ (А)

-81.3

Хорошо

Динамические диапазон, дБ (А)

81.4

Хорошо

Гармонические искажения, %

0.131

Средне

Гармонические искажения + шум, дБ(A)

-52.7

Плохо

Интермодуляционные искажения + шум, %

0.256

Средне

Взаимопроникновение каналов, дБ

-81.9

Очень хорошо

Интермодуляции на 10 кГц, %

0.306

Средне
