Обзор материнской платы ASUS M3N WS

В этот раз к нам попала достаточно интересная модель материнской платы на системной логике с интегрированным видеоускорителем NVIDIA GeForce 8200 и со слотом PCI-X. На чипсете GeForce 8200 у компании ASUS имеется семь предложений и большинство из них выполнено в форм-факторе Micro ATX и поэтому они больше претендуют на применение в домашних кинотеатрах или небольших мультимедийных центрах. Но вот модель ASUS M3N WS, как раз наоборот, предназначена для серьезной работы, т.к. входит в серию «Workstation» и рассчитана на более профессиональную аудиторию.

ASUS M3N WS

Спецификация материнской платы ASUS M3N WS:

Производитель

ASUS

 Модель

M3N WS

Чипсет

NVIDIA GeForce 8200
Мост PCI-X: NEC uPD720404

Процессорный разъем

Socket AM2+

Поддерживаемые процессоры

AMD Phenom FX /Phenom X4/Athlon X2/Sempron

Системная шина

HyperTransport 3.0 поддерживающая до 5600 МТ/c
2000 / 1600 МТ/c для AM2 CPU

Используемая память

DDR2 1066/800/667/533 МГц
DDR2 1066 поддерживается только AM2+ CPU

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 8 Гб

Слоты расширения

1 x PCIe x16 (шина PCIe 2.0 / 1.0)
2 x PCIe x1
2 x PCI
1 x PCI-X

VGA

Интегрированное графическое ядро NVIDIA GeForce 8-й серии с поддержкой DirectX10 и Hybrid SLI
Максимальный объем используемой памяти 512 МБ
Поддержка интерфейса HDMI с HDCP с максимальным разрешением 1920x1200
Поддержка DVI с разрешением 1920х1200 @60 Гц
Поддержка D-Sub с максимальным разрешением 1920x1440 @75 Гц

Дисковая подсистема

Южный мост поддерживает:
6 x Serial ATA 3.0Гб/с с RAID 0,1,5,10,JBOD
1 x Ultra DMA 133/100/66/33

Звуковая подсистема

HDA кодек 8-канального звука Realtek ALC888

Поддержка LAN

2 контроллера Realtek 8111C Gigabit LAN (10/100/1000 МБит/с)

IEEE 1394

Контроллер Agere FW3227 поддерживает 2 x 1394a порта

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Радиаторы с тепловой трубкой

Разъемы для вентиляторов

1 x CPU
3 x корпусных вентиляторов

Внешние порты I/O

1 x PS/2 порт для подключения клавиатуры
1 x S/PDIF коаксиальный
1 x S/PDIF оптический
1 х HDMI
1 x D-sub выход
6 x USB 2.0
2 x LAN (RJ45)
6 аудио разъемов

Внутренние порты I/O

6 x USB
6 х SATA
1 x IDE
1 x FDD
1 х S/PDIF выход
1 х COM
2 x IEEE 1394a
1 x CD вход
Аудио разъем фронт-панели
Разъем системной панели

BIOS

8 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ACPI 2.0a

Возможности разгона

Изменение частоты: FSB, HT, PCIE, память.
Изменение напряжения: процессор, память, чипсет, шина HT.

Комплектация

6 x SATA кабелей
1 x переходник питания SATA
1 x UltraDMA 133/100/66 кабель
1 x FDD
1 x индикатор POST-кодов
Модуль с разъемом IEEE 1394a и двумя разъемами USB
Переходник с HDMI на DVI
Набор переходников ASUS Q-connector (System, USB, IEEE 1394a)
Заглушка Q-Shield
Инструкция и руководство к материнской плате
DVD с утилитами и драйверами для Windows Vista и Windows XP

Фирменные технологии

G.P. диагностическая карта
ASUS Q-Fan 2
ASUS AI Gear 2
ASUS AI Nap
ASUS MyLogo 2
ASUS EZ Flash 2
ASUS AI NET2
CrashFree BIOS 3
Q-Connector
ASUS AI Quiet

Форм-фактор Размеры, мм

ATX
305 x 245

Сайт производителя

http://www.asus.com/

Драйвера и новую версию BIOS для ASUS M3N WS можно скачать здесь.

ASUS M3N WS

Материнская плата ASUS M3N WS упакована в картонную коробку темно-зеленого цвета. На коробке подчеркивается поддержка новых процессоров Phenom и Phenom FX, а также невероятно большие возможности при организации дисковой подсистемы.

ASUS M3N WS

Сама упаковка выполнена очень качественно, как для продукта премиум класса. Лицевая часть упаковки раскрывается на подобие «книги» и на развороте можно увидеть описание и перечисление основных технологий и функций, которые поддерживаются платой. Из них можно выделить поддержку Hybrid SLI, которая может работать в режиме ускорения графической подсистемы GeForce Boost и в режиме энергосбережения HybridPower. Кроме того, отмечается наличие HDMI-выхода и необычной дополнительно платы с индикатором POST кодов.

ASUS M3N WS

C обратной стороны упаковки приводится фото материнской платы ASUS M3N WS и ее спецификация.

ASUS M3N WS

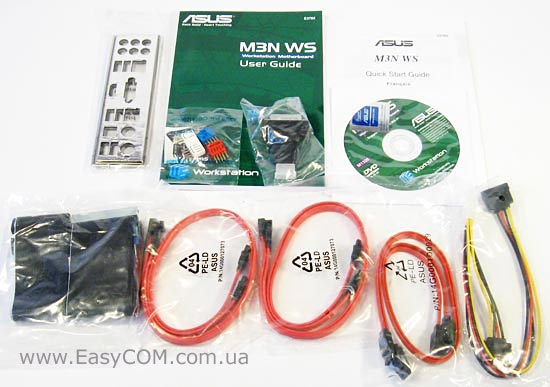

В комплекте с материнской платой ASUS M3N WS идут:

  • 6 x SATA кабелей
  • 1 x переходник питания SATA
  • 1 x UltraDMA 133/100/66 кабель
  • 1 x FDD
  • Переходник с HDMI на DVI
  • Набор переходников ASUS Q-connector (System, USB, IEEE 1394a)
  • Заглушка Q-Shield
  • Инструкция и руководство к материнской плате
  • DVD с утилитами и драйверами для Windows Vista и Windows XP

Модуль с разъемом IEEE 1394a и двумя разъемами USB

ASUS M3N WS

Редко встречающейся особенностью комплекта поставки, можно назвать плату с индикатором POST-кодов и кнопками включения и перезагрузки. Эту плату предполагается подключать при необходимости к TPM-разъему на материнской плате.

ASUS M3N WS

Материнская плата ASUS M3N WS имеет очень необычный дизайн из-за того, что слоты оперативной памяти расположены горизонтально, вверху платы. Хотя в данном случае большое влияние на охлаждение компонентов это вряд ли повлечет, но может облегчить доступ к процессорному сокету. А вот расположение разъемов питания вышло менее удачным - 24-контактный разъем размещен прямо по середине платы потому шлейф будет сложнее улаживать, чем обычно. Кроме того, питание процессора осуществляется не посредством 8-контактного, а через 4-контактный разъем ATX12V, который также размещен не с краю.

ASUS M3N WS

Достоинством ASUS M3N WS является медная система охлаждения на тепловой трубке. Она отводит тепло от чипсета и MOSFET узла стабилизации питания процессора. Также необычно выглядит наличие промежуточного радиатора, который служит для рассеивания тепла и фиксации тепловой трубки. Тестирование показало, что радиатор способен очень хорошо справляться со своими обязанностями, так как во время тестирования он был просто теплым. Из положительных моментов также можно отметить, что ASUS M3N WS укомплектована только конденсаторами надежного полимерного типа и дросселями с ферромагнитным сердечником.

ASUS M3N WS

Некоторых неприятностей при подключении устройств может доставить разъем IDE, который распаян параллельно текстолиту, поэтому в уже собранных компактных корпусах к нему будет очень сложно подключить шлейф. В таком случае можем посоветовать подсоединить шлейф к разъему еще до монтажа материнской платы, а при необходимости отключать лишь разъем от самого устройства.

Дисковую подсистему на материнской плате ASUS M3N WS изначально можно организовать посредством шести портов Serial ATA 3.0Гб/с с возможностью организации RAID массивов 0, 1, 5, 10 и JBOD, а также порта IDE для двух устройств. Портов USB на ASUS M3N WS двенадцать, при этом шесть из них внутренние. Помимо того на плате есть COM-порт и поддержка FDD. Контроллер Agere FW3227 обеспечивает работу двух внутренних портов IEEE 1394a (FireWire). Наличие дежурного питания на материнской плате можно проконтролировать при помощи небольшого зеленого светодиода, который находится почти в нижнем правом углу.

ASUS M3N WS

На материнской плате ASUS M3N WS есть один слот PCIE х16 с поддержкой шины PCI Express 2.0, два слота PCIE х1, два PCI и, самое интересное, реализована поддержка одного слота PCI-X. Длинный слот PCI-X, поддерживаемый дополнительным контроллером NEC D720404F1, применяется для подключения таких карт расширения как высокоскоростные LAN, SCSI-RAID и других «профессиональных» устройств.

Аудиоподсистема ASUS M3N WS основана на 8-канальном HDA-кодеке Realtek ALC888, разъем фронт-панели которого поддерживает оба типа подключения HDA и AC'97. Кроме того, на материнской плате есть еще два гигабитных сетевых контроллера Realtek 8111C Gigabit LAN.

ASUS M3N WS

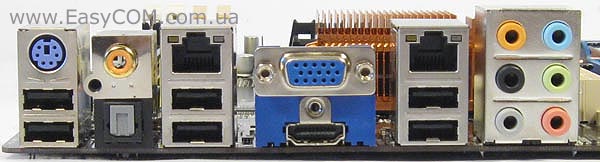

На заднюю панель выведены следующие порты: PS/2 для клавиатуры, шесть разъемов USB, коаксиальный и оптический S/PDIF выход, VGA и HDMI-выходы, два разъема RJ45 для сетевых соединений и шесть audio-разъемов для 8-канального звука.

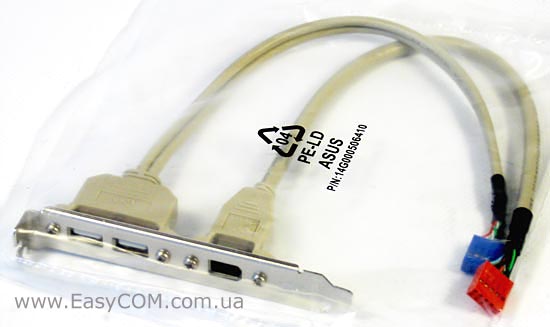

Также не забываем, что DVI-разъем поддерживается материнской платой через переходник. А также дополнительно при помощи модулей на заднюю панель корпуса можно вывести два порта USB и один IEEE 1394a.

ASUS M3N WS

Кроме 4-контактного разъема для процессорного кулера, на материнской плате ASUS M3N WS есть еще три 3-контактных разъема для корпусных вентиляторов. Причем можно заметить, что все разъемы расположены удобно для подключения вентиляторов, с разных сторон платы.

BIOS

В материнской плате ASUS M3N WS используется Phoenix - Award BIOS с достаточно большим набором настроек, необходимых для тонкой настройки и разгона.

Параметр

Название меню

Диапазон

Шаг

Отключение технологий процессора

AMD Cool’n’Quiet
Virtualization





Разгон системы

Overclock Options

3, 5, 8, 10%



Динамический разгон

N.O.S. Option

3, 5, 8, 10%



Напряжение на процессоре (Athlon)

CPU VTT Voltage

0,8 - 1,675

0,0125 В

Напряжение на ядре процессора (Phenom)

CPU Voltage

0,775 - 1,55 В

0,0125 В

Напряжение на встроенном в процессор северном мосте (Phenom)

CPU-NB Voltage

0,775 - 1,55 В

0,0125 В



VDDNB

от +12,5 мВ до +312 мВ

12,5 мВ и 100 мВ



VDDA Voltage

2,622; 2,728; 2,83



Напряжение на модулях памяти

Memory Voltage

1,8 – 2,5 В

0,02 В

Уровень сигналов на шине HyperTransport

HT Voltage

1,2 - 1,5 В

0,02 В

Напряжение питание на чипсете

NB Core Voltage

1,10 - 1,22 В



Опорная частота

CPU Frequency

200-600 МГц

1

Частота шины PCI Express

PCIE Clock

100-200 МГц

1

Процессорный множитель

CPU Multiplier

5-max

1
0,5 (для Phenom)

Частота встроенного контроллера памяти

CPU-NB Multiplier

5-9

1

Частота памяти

Memory Clock Frequency

533/667/800/1066



Настройки таймингов памяти

DRAM Timing Mode

Tcl, Trcd, Trp, Tras, 1T/2T, Trc



Настройки подтаймингов памяти

Advance Memory Setting

Twr, Trrd, Trwt, Twtr, Trtp, Twrrd, Twrwr, Trdrd, Tref, Trfc



Частота шины HyperTransport

K8 - NB HT Speed

200 - 1800 МГц

200

Разрядность шины HyperTransport

K8 - NB HT Width

8, 16 бит

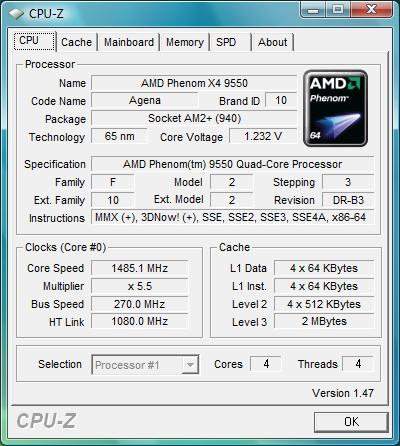

Разгон процессора можно осуществлять разными способами, как вручную, так и с помощью фирменных функций «AI Overclock» и «AI N.O.S.».

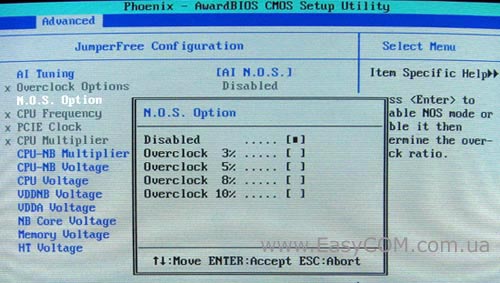

Функцию динамического разгона «AI N.O.S.» сейчас не так часто можно встретить на других материнских платах, но на ASUS M3N WS такая настройка присутствует.

Для повышения стабильности имеются некоторые настройки, позволяющие увеличить напряжение на компонентах. Конечно, ASUS M3N WS – это материнская плата не для самых заядлых энтузиастов, но определенные возможности для поднятия стабильности хорошо разогнанной платформы есть.

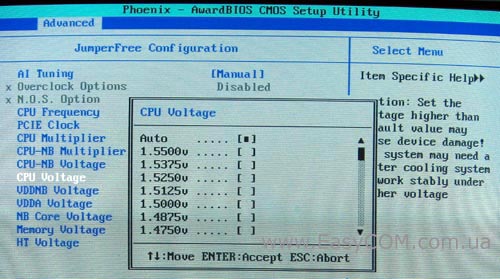

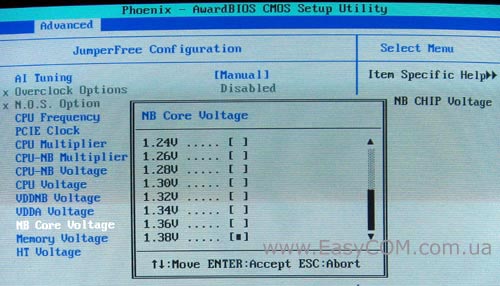

Так, напряжение питания процессора можно увеличить до 1,55 В, а на северном мосте до 1,38 В. При этом шаг в обеих настройках подобран оптимально.

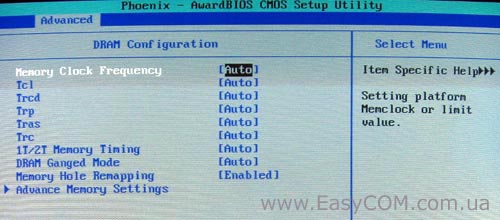

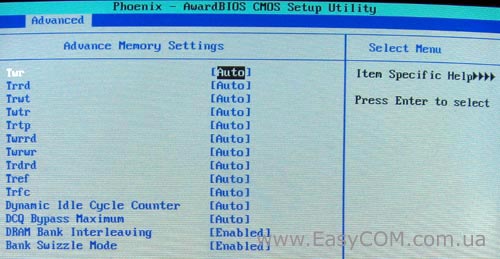

Как обычно, на ASUS M3N WS есть возможность для тонкой подстройки основных задержек (таймингов) и второстепенных задержек (подтаймингов) оперативной памяти.

В настройке «K8 - NB HT Speed» можно изменить частоту шины HyperTransport.

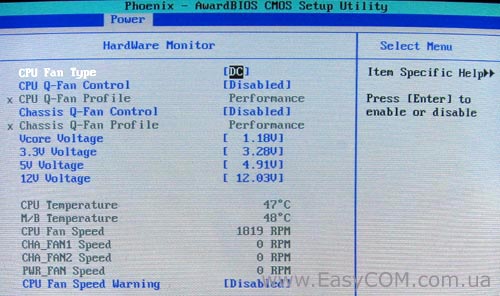

В окне Hardware Monitor можно следить за:

  • температурой процессора и материнской платы;
  • скоростью вращения процессорного кулера и трех корпусных вентиляторов;
  • напряжением на линиях питания 3.3В, 5В, 12В и ядре процессора.

Также, в этом разделе можно активировать функции автоматического управления скоростью вращения вентилятора «CPU Q-Fan Control» для процессорного кулера и «Chassis Q-Fan Control» для двух корпусных вентиляторов. Соотношение интенсивности охлаждения и шумности в обоих случаях можно задавать путем выбора профиля.

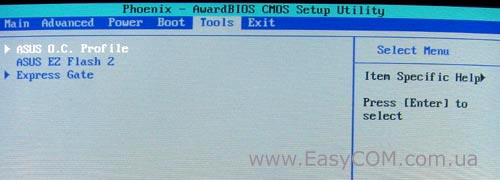

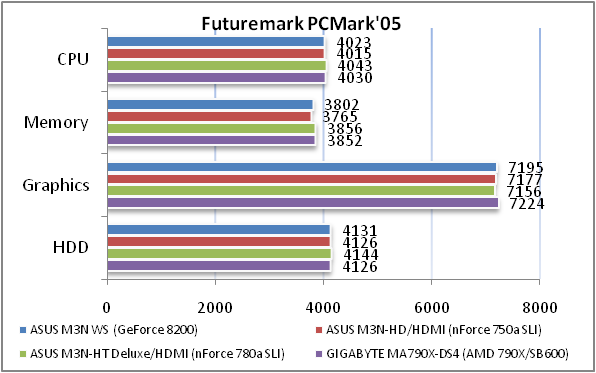

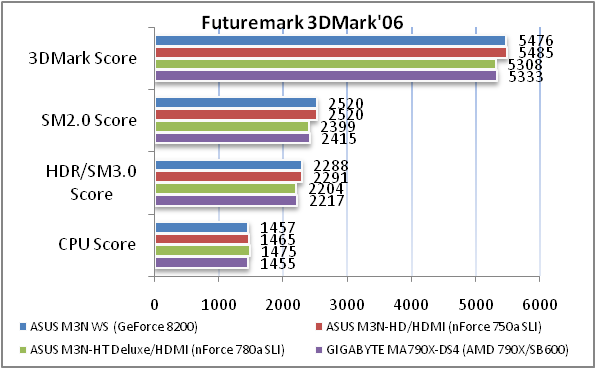

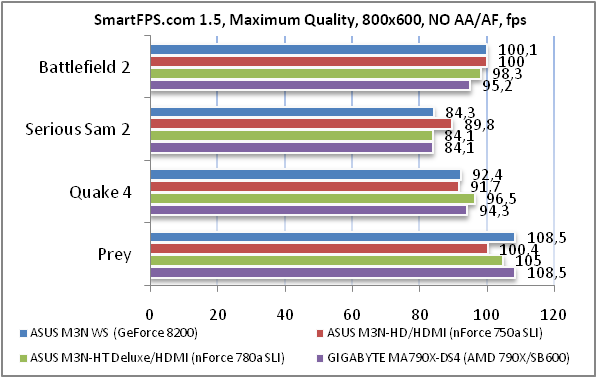

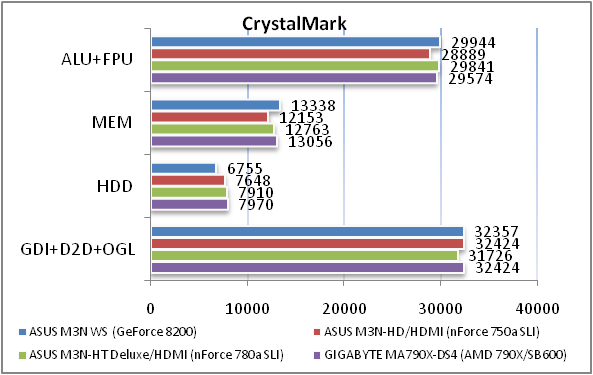

В предпоследнем разделе «Tools» можно найти утилиту для перепрошивки BIOS ASUS EZ Flash 2. Здесь же можно сохранить удачные настройки BIOS в профиль и изменить время ожидания (показа заставки) Express Gate Lite.
