Обзор и тестирование материнской платы ASUS M4A78-E

В свое время решения на чипсете AMD 790GX были относительно дорогими, но после появления моделей на чипсете AMD 785G, который позиционируется для современных мультимедийных платформ и оснащается обновленным южным мостом SB710, некоторые такие материнские платы перестали казаться слишком дорогими. И это при том, что интегрированное видеоядро Radeon HD 3300 производительнее Radeon HD 4200 и ко всему чипсет AMD 790GX обладает возможностью создания CrossFireX в конфигурации в режиме x8+x8. Так что, несмотря на то, что материнская плата ASUS M4A78-E поддерживает постепенно «уходящую» память DDR2, ее можно считать перспективной основой для функциональной мультимедийной или производительно игровой системы.

Отметим, что на базе связки системной логики AMD 790GX и SB750 компания ASUS имеет ещё несколько моделей материнских плат: ASUS M3A78-T и ASUS M4A78-E SE. Все они имеют поддержку современных процессоров AMD Socket AM3/AM2+/AM2, а также работают с памятью стандарта DDR2. При этом плата ASUS M3A78-T может похвастаться гарантированной поддержкой процессоров с уровнем TPD до 140 ватт и наличием трёх разъёмов PCIe 2.0 х16 с возможностью работы в режимах Dual x8, Dual x16/x4 или Triple x8/x4/x8. Наличие интегрированного графического ядра ATI Radeon HD 3300 делает эти платы идеальными в случае, если средств на покупку дискретной видеокарты нет, но есть желание докупить её позже. А плата ASUS M4A78-E SE является всего лишь слегка облегченной версией рассматриваемой в этом обзоре ASUS M4A78-E.

И так, переходим непосредственно к героине нашего сегодняшнего материала – материнской плате ASUS M4A78-E.

Поставка, спецификация, комплектация

ASUS M4A78-E

Поставляется плата в красивой картонной коробке зелёного цвета. Вся упаковка просто пестрит логотипами различных фирменных технологий и поддерживаемых процессоров. В правом верхнем углу присутствует логотип Windows 7 ready, что говорит о наличии в комплекте драйверов для новой операционной системы. Восьмифазная система питания, технологии Quad CrossFireX и Express Gate, наличие только твердотельных конденсаторов – те достоинства материнской платы ASUS M4A78-E о которых рассказывают нам логотипы на коробке.

ASUS M4A78-E

На обратной стороне коробки, кроме упомянутой нами 8+1-фазной системы стабилизатора питания процессора, производитель акцентирует внимание на применённых технологиях EPU-6 и TurboV - первая управляет энергопотреблением, а вторая позволяет производить разгон системы в реальном времени. В правом верхнем углу присутствует фотография платы, наглядно отображающая её внешний вид.

В комплекте с материнской платой ASUS M4A78-E можно найти:

  • 4 SATA-кабеля;
  • 1 IDE-кабель;
  • заглушку на заднюю панель корпуса;
  • руководство пользователя и инструкцию по быстрой установке;
  • наклейки на корпус;
  • диск с ПО и драйверами;
  • набор фирменных Q-Connectors.

В целом, комплектация платы не выделяется какими-либо излишествами, но все необходимое для нормального использования системы есть. Обратите внимание на отсутствие в комплекте кабеля для подключения дисковода FDD.

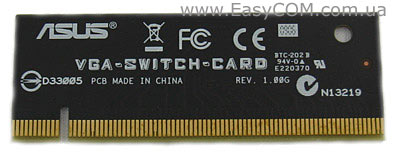

Кроме того, в комплекте идёт карта согласования режимов работы VGA, необходимая для установки в один из слотов PCIe 2.0 x16 при использовании только одной видеокарты.

ASUS M4A78-E

Спецификация материнской платы ASUS M4A78-E:

Производитель

ASUS

Модель

M4A78-E

Чипсет

AMD 790GX/SB750

Процессорный разъем

Socket AM3

Поддерживаемые процессоры

AMD AM3/AM2+/AM2; Phenom II / Athlon II / Phenom / Athlon / Sempron с уровнем TPD до 140 ватт,
Поддержка технологии AMD Cool 'n' Quiet
и процессоров по 45 нм техпроцессу

Системная шина

5200 (HyperTransport 3.0)

Память

4 x DIMM, до 16 GB, DDR2 1300(O.C.)/1200(O.C.)/1066/800/667 ECC, Non-ECC, Un-buffered

Интегрированное графическое ядро

ATI Radeon HD 3300 с поддержкой технологии SidePort

Тип встроенной памяти SidePort

64 МБ DDR2 на частоте 800 МГц

Слоты расширения

2 x PCIe 2.0 x16 (одна карта x16 при использовании карты-переключателя VGA или две карты x8).
2 x PCIe x1
2 x PCI 2.2

Multi-GPU

Поддержка технологии ATI CrossFireX по формуле x8+x8, поддержка технологии Hybrid CrossFireX™

Дисковая подсистема

AMD SB750
- 1x UltraDMA 133/100/66 до to 2 PATA устройств
- 5x SATA 3 Гб/с с поддержкой RAID 0, 1, 5, 10, JBOD
- 1x eSATA 3 Гб/с

Сеть

Гигабитный сетевой контроллер Atheros L1E

Звук

Высококачественный 8-канальный аудио кодек VIA VT1708S

Разъёмы питания

24-контактный разъем питания ATX
4-контактный разъем питания ATX

Охлаждение

Пассивные радиаторы на мостах и мосфетах питания процессора

Разъёмы для вентиляторов

1 x разъём для вентилятора CPU
2 x разъёма для корпусного вентилятора
1х разъём для вентилятора питания

Внешние порты I/O

1 x PS/2 порт для клавиатуры
1 x D-Sub порт
1 x DVI-D порт
1 x HDMI v1 .3a порт
1 х eSATA порт
1 x IEEE1394a порт
1 x LAN (RJ45) порт
6 x USB 2.0/1.1 портов
8-канальный звуковой порт

Внутренние порты I/O

1 x IDE-разъем
1 x FDD-разъем
1 x IEEE 1394a-разъем
1 x COM-порт
2 х разъём для подключения вентилятора
1 x S/PDIF выход
3 x USB 2.0/1.1 коннектора (6 портов)
5 x SATA 3 Гб/с
Разъём для передней панели

BIOS

8 Mb Flash ROM
AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ACPI 2.0a, ASUS EZ Flash 2

Форм-фактор

ATX

Размеры, мм

305x245

Сайт производителя

http://www.asus.com/

Новые версии BIOS и драйверов можно скачать с официальной страницы.

Все цены на ASUS M4A78-E

ASUS M4A78-E

ASUS M4A78-E – это полноформатная ATX-плата, выполненная на текстолите чёрного цвета, которая выглядит неким «эталоном» простоты и надёжности. Все коннекторы расположены так, что к ним легко добраться. Защёлки разъёмов памяти не блокируются при установке длинных видеокарт. Удобно расположены разъёмы подключения питания.

ASUS M4A78-E

На плате очень удачна компоновка слотов PCI-e для размещения двух видеокарт с двухслотовой системой охлаждения.

ASUS M4A78-E

Питание процессора выполнено по принципу 8+1 фаз: восемь фаз для питания процессора с тепловым пакетом до 140 ватт и 1 фаза для питания встроенного северного моста. Система охлаждения стабилизаторов питания, выполненная из алюминия окрашенного в синий цвет, обеспечивает эффективное охлаждение, и при тестировании платы его температура не превышала 35ºС.

Южный мост скрыт небольшим радиатором, и вот его, наверное, стоило немного увеличить по площади, т.к. во время тестирования он довольно сильно нагревался.

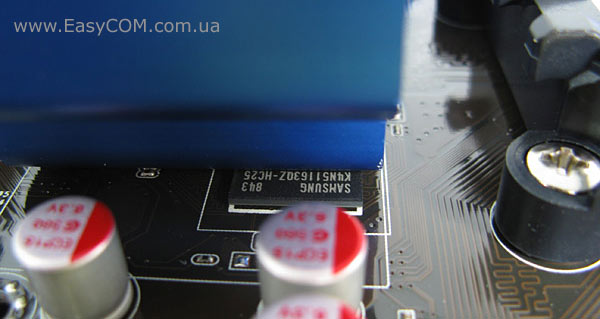

Микросхема памяти, используемая для нужд встроенной графической системы, скрыта под радиатором северного моста. Установленная микросхема, производства компании Samsung, работает на частоте 800 МГц и имеет объём 64 МБ. При нехватке видеопамяти, её объём можно увеличить используя часть оперативной памяти. Большим плюсом ASUS M4A78-E можно считать наличие порта HDMI с поддержкой максимального разрешения 1920х1200 (1080Р).

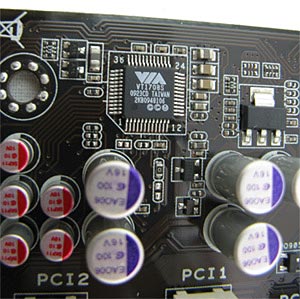

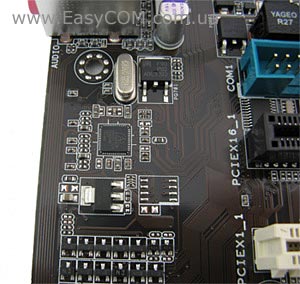

Звуковой кодек VIA VT1708S и гигабитный сетевой контроллер Atheros L1E, традиционно используемые в продуктах компании ASUS, находятся вдоль левой грани платы. Там же расположен чип мониторинга IT8718.

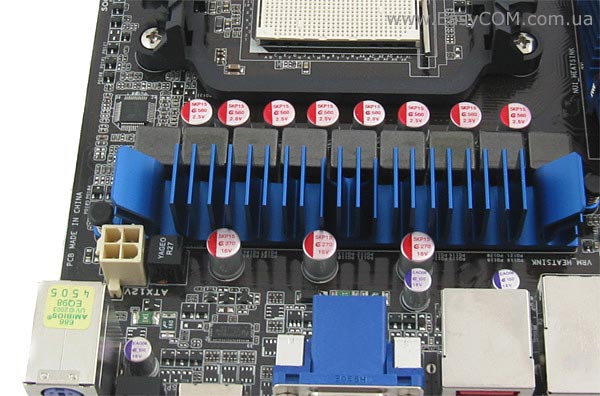

На наш взгляд, единственным недостатком ASUS M4A78-E является наличие 4-контактного разъёма подключения питания процессора вместо 8-контактного ATX12V, а ведь плата такого уровня в ряд ли будет работать в штатном режиме.

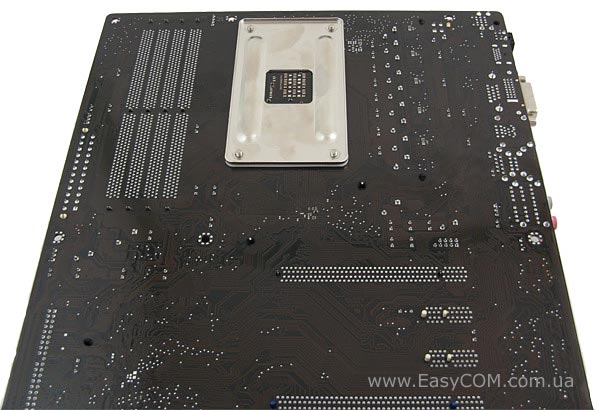

Обратная сторона тестируемой платы ничем не отличается от всех других под платформу AMD. Мы видим привычную металлическую опорную пластину, которая предотвращает изгиб текстолита при установке тяжелых систем охлаждения центрального процессора.

ASUS M4A78-E

Задняя панель у ASUS M4A78-E имеет следующий набор интерфейсных разъёмов:

  • 1 x PS/2 порт для клавиатуры;
  • 1 x D-Sub порт;
  • 1 x DVI-D порт;
  • 1 x HDMI v1.3a порт;
  • 1 x IEEE1394a порт;
  • 1 x LAN (RJ45) порт;
  • 1 х eSATA порт;
  • 1 х оптический S/PDIF;
  • 6 x USB 2.0/1.1 портов;
  • 8-канальный звуковой порт.

Такого набора интерфейсов будет достаточно для построения универсальной мультимедийной или игровой системы, а также современной производительной рабочей станции.

BIOS

Прошивка BIOS в материнской плате ASUS M4A78-E основана на коде AMI. Использование кода American Megatrends Incorporated традиционно для всех материнских плат от компании ASUS.

Практически все настройки необходимые для разгона находятся в разделе «Ai Tweaker».

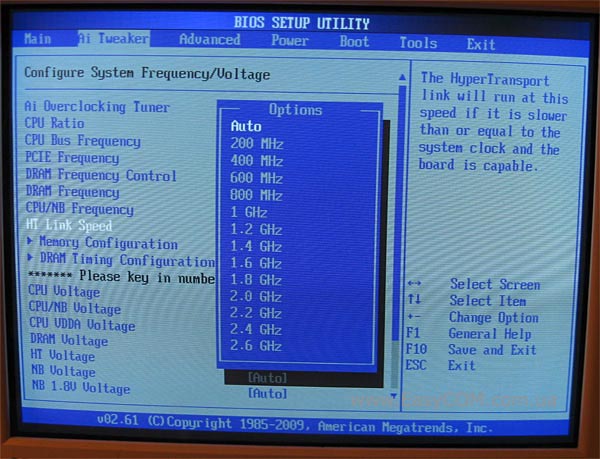

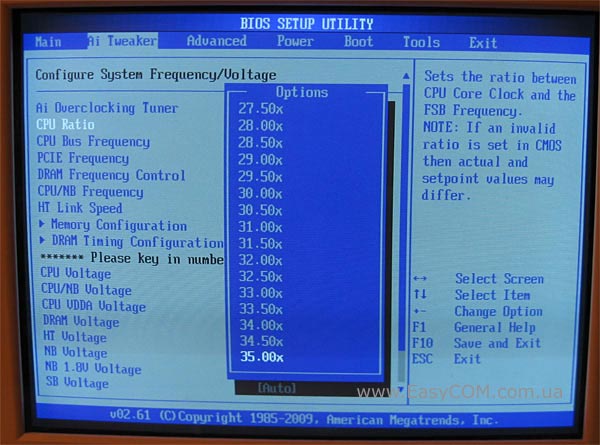

Параметр CPU Ratio позволяет изменять множитель процессора от 5х до 35х с шагом 0,5, что должно пригодиться владельцам процессоров серии «Black Edition» с разблокированным множителем на увеличение.

Так же в меню Ai Tweaker можно изменять параметры частоты шины HyperTransport в пределах от 200 до 2600 МГц с шагом 200 МГц.

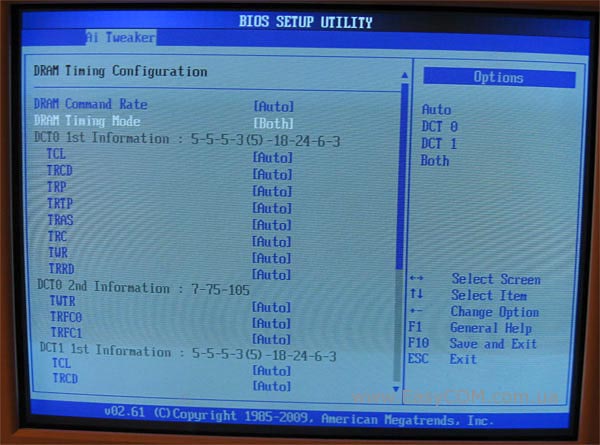

Для тонкой настройки оперативной памяти, достаточно зайти в меню DRAM Timing Configuration. В этом подменю можно настраивать огромное количество параметров работы оперативной памяти, начиная от частоты и заканчивая параметрами латентности, таким образом подобрав оптимальный режим работы.

Меню Advanced предназначено для настройки параметров процессора. Здесь можно включить режим Cool’n’Quite. Также платой поддерживается возможность разблокирования ядер в современных процессорах.

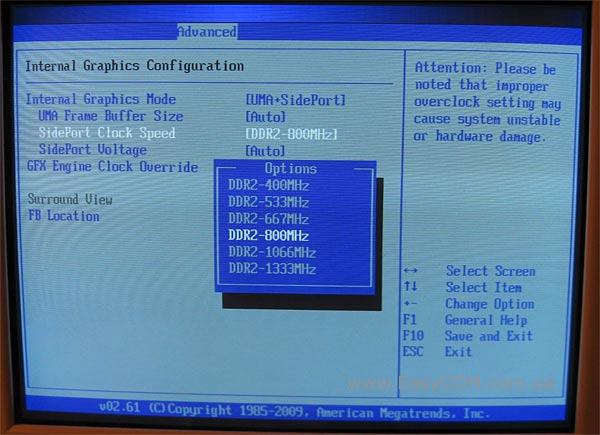

При желании, можно провести небольшой разгон видеопамяти, встроенного графического ядра вплоть до частоты 1333 МГц, а для повышения стабильности работы при разгоне, можно изменять напряжение питания. Однако выбор рабочих напряжений не велик, приходится выбирать между значениями Auto, 1,80 вольт и 1,90 вольт.

Объём видеопамяти встроенного графического ядра можно увеличивать за счёт оперативной памяти до максимального значения 960 МБ (параметр зависит от общего объёма оперативной памяти).

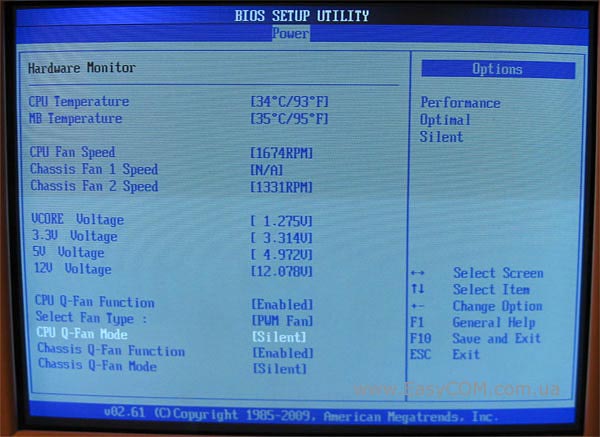

Всё что касается мониторинга рабочих напряжений и частот вращения вентиляторов можно посмотреть в разделе Power. Здесь же можно включить функции CPU Q-Fan и Chassis Q-Fan – систему интеллектуального управления скоростью вращения вентиляторов в зависимости от температуры. Приятно, что данный режим можно настроить не только для процессорного вентилятора, но и для корпусного, что пригодится любителям тишины.

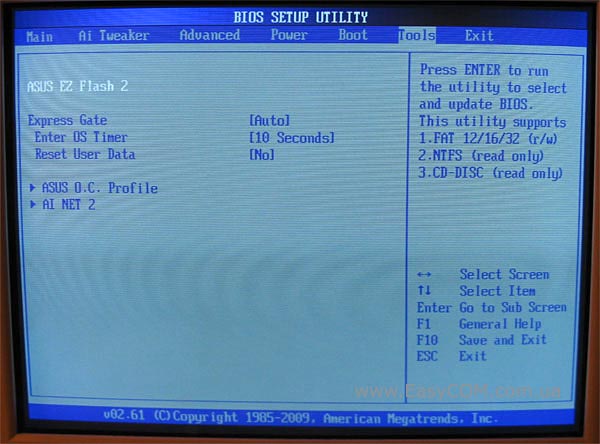

Так же присутствует стандартный набор утилит: ASUS EZ Flash 2, ExpressGate, AI NET 2, ASUS O.C. Profile. Последняя позволяет сохранять до восьми профилей настроек BIOS.

Тестирование

В процессе тестирования материнской платы ASUS M4A78-E был использован следующий комплект оборудования:

Процессор

AMD Athlon 64 X2 3600+ (Socket AM2, 2,0 ГГц, L2 512 КБ)

Вентилятор процессора

Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм

Оперативная память

2х DDR2-1200 @800 1024 МБ Kingston PC9600

Графический ускоритель

EVGA GeForce 8600 GTS 256 MБ DDR3 PCI-E

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Привод оптических дисков

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC F3

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

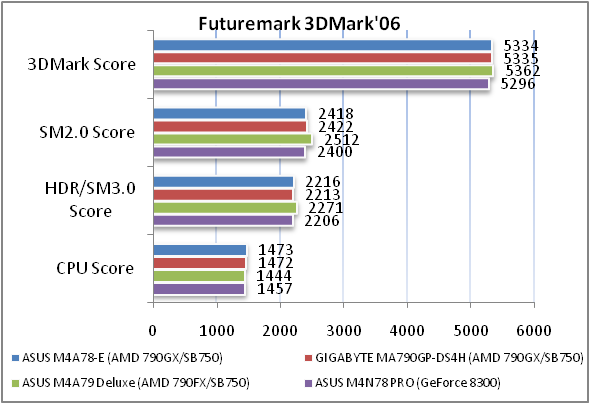

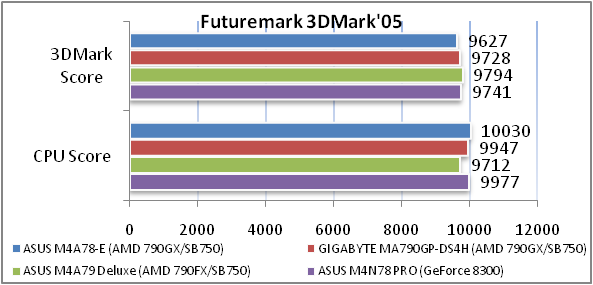

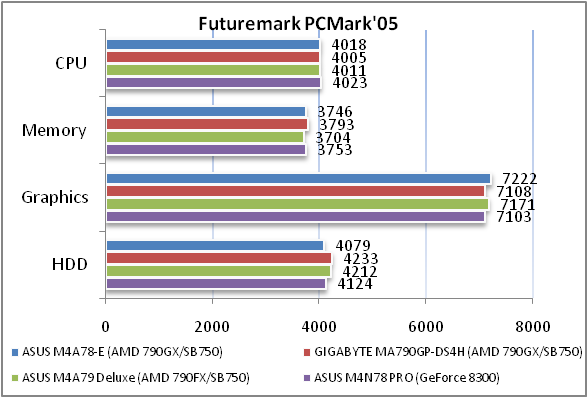

По всем тестам материнская плата ASUS M4A78-E ничем не выделяется среди своих конкурентов - различия в производительности минимальны, что говорит о применении хорошо отлаженной прошивки BIOS.

Производительность ATI Radeon HD 3300 с SidePort 64 МБ DDR2

Наверное, наиболее интересным для нас будет сравнение производительности используемого встроенного графического ядра ATI Radeon HD 3300, как с бюджетными дискретными адаптерами, так и встроенным ядром нового поколения Radeon HD 4200. Тестирование интегрированного видео проводилось с процессором AMD Phenom II X3 720.

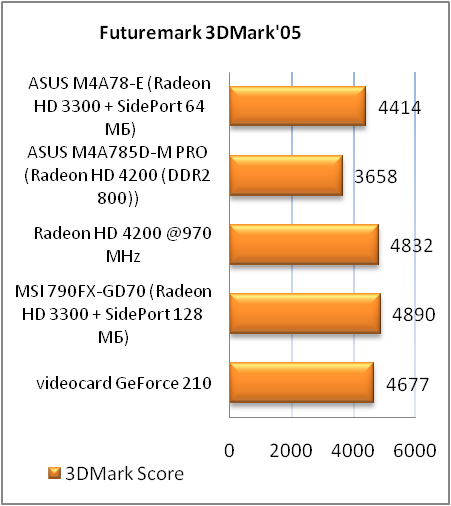

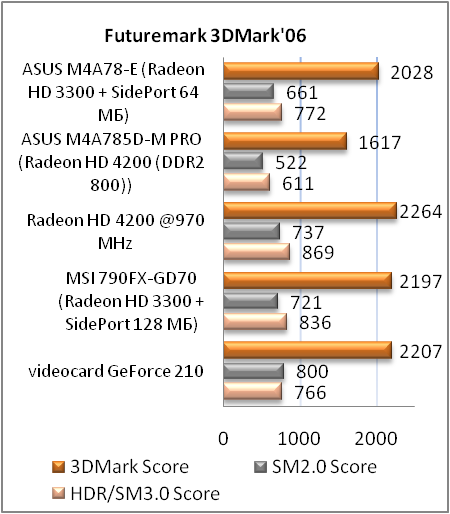

Как видно по результатам Futuremark 3DMark’05 и 3DMark’06, графическое ядро ATI Radeon HD 3300 немного обходит своего последователя в лице Radeon HD 4200, и может посоревноваться с дискретной графикой начального уровня. Однако же разогнанное ядро Radeon HD 4200 превосходит своего конкурента и вплотную подходит к результатам ускорителя на NVIDIA GeForce 210.

От синтетических тестов перейдём к игровым.

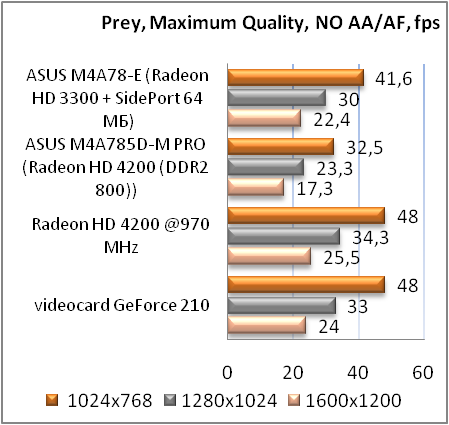

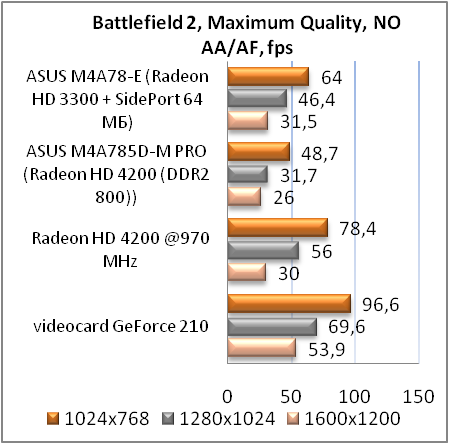

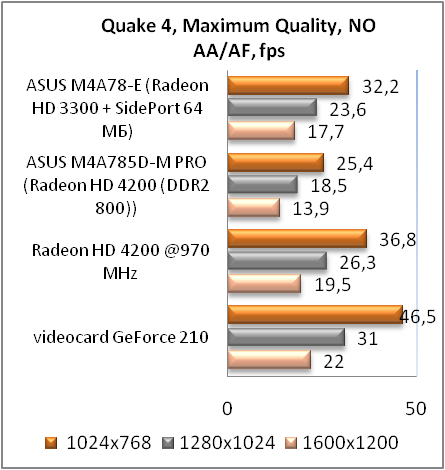

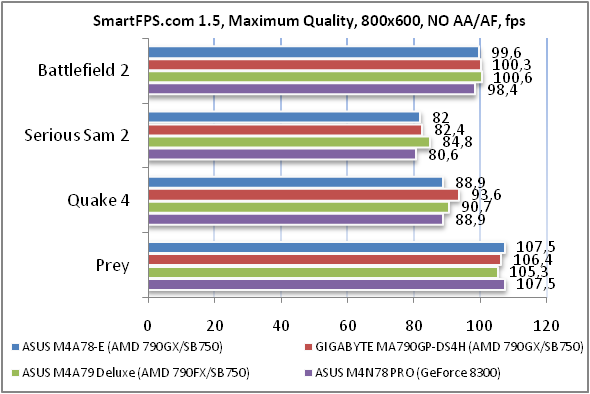

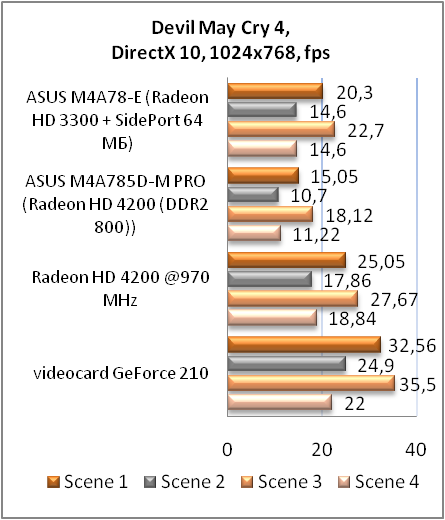

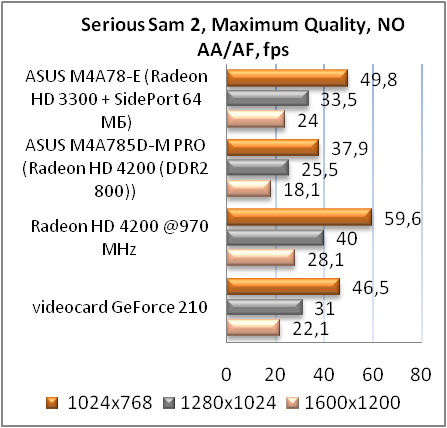

Игровые тесты картину производительности не меняют, во всех тестах встроенное ядро Radeon HD 3300 на штатных частотах обходит соперника, однако разгон ядра Radeon HD 4200 до 970 МГц меняет всю картину на противоположную. Все адаптеры показали «играбельную» частоту смены кадров лишь на минимальных настройках и разрешении экрана 1024х768.

Энергопотребление

Какой же источник питания нужен для подобной системы на системной логике AMD 790GX? Посмотрим на энергопотребление системы с процессором AMD Phenom II X3 720 (Cool’n’Quiet включен).

Режим

Простой, Вт

FurMark, Вт

Загрузка процессора, Вт

ASUS M4A78-E

51

93

115

ASUS M4A785D-M PRO

57

85

119

ASUS M4A785T-M с видеокартой NVIDIA GeForce 210

65

102

130

Энергопотребление в нагрузке и простое системы ниже чем у ASUS M4A785D-M PRO, так как по умолчанию материнская плата устанавливает меньшее напряжение питания ядра процессора: 1,3 В в нагрузке и 1,0 В в простое.

Разгон

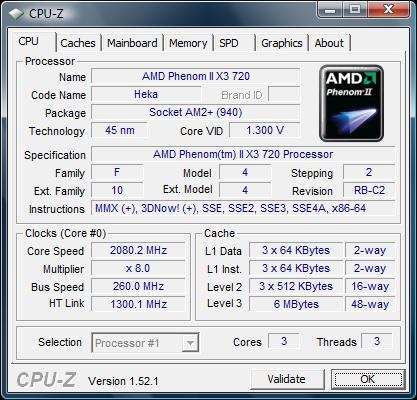

Разгонный потенциал у материнской платы ASUS M4A78-E средний, так как максимальная частота тактового генератора составила 260 МГц, в то время как для решений GIGABYTE характерны значения в 320-330 МГц, а среди плат производства MSI нам встречались модели с возможностью увеличения частоты тактового генератора до 350-360 МГц.

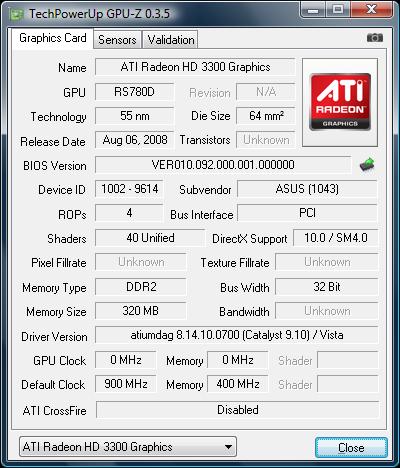

Кроме того была произведена попытка разгона интегрированного графического ядра. Стабильная работа была достигнута при частоте 900 МГц.

Тестирование звукового кодека VIA1708S.

Качество звуковой подсистемы материнской платы ASUS M4A78-E оценивалось с помощью программы RightMark Audio Analyzer.

Общие результаты (RightMark Audio Analyzer, 16-bit, 44 kHz):

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.15, -0.24

Очень хорошо

Уровень шума, дБ (А)

-75.4

Средне

Динамические диапазон, дБ (А)

75.1

Средне

Гармонические искажения, %

0.097

Средне

Гармонические искажения + шум, дБ(A)

-54.1

Плохо

Интермодуляционные искажения + шум, %

0.222

Средне

Взаимопроникновение каналов, дБ

-76.3

Очень хорошо

Интермодуляции на 10 кГц, %

0.269

Средне
