Обзор материнской платы ASUS M4A78-EM

Рассматриваемся в данном обзоре системная плата ASUS M4A78-EM позиционируется как промежуточное звено между более дорогой моделью M4A78 PRO и менее дорогой M4A78-VM, которые, так же как и рассматриваемая системная плата, имеют совместимость с новыми процессорами AMD с разъемом AM3. Соответственно стоимость модели с индексом «EM» находится в пределах между моделью с индексом «PRO» и «VM». Кстати, в предыдущих обзорах материнских плат ASUS обновленной серии M4, мы уже имели возможность протестировать самую дорогую плату этой линейки M4A78 - M4A78 PRO.

Сегодня же мы узнаем, на сколько функциональной и производительной является модель M4A78-EM, которая от «PRO» версии отличается в первую очередь форм-фактором – ее типоразмер MicroATX.

ASUS M4A78-EM

Спецификация материнской платы ASUS M4A78-EM:

Производитель

ASUS

Модель

M4A78-EM

Чипсет

AMD 780G / SB700

Процессорный разъем

Socket AM2+

Поддерживаемые процессоры

Phenom II/Athlon X4/Athlon X3/Athlon X2(AM3 CPU)/ Sempron.
Поддержка 45 нм Phenom II
Поддержка процессоров с тепловыделением вплоть до 125 Вт.

Системная шина, МГц

HyperTransport 3.0 поддерживающая до 5200 МТ/c для AM3/AM2+ CPU
2000/1600 МТ/c для AM2 CPU

Используемая память

DDR2 1200(O.C.)/1066/800/667 ECC, Non-ECC, Un-buffered Memory

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 ГБ

Слоты расширения

1 x PCI Express 2.0 x16
1 x PCI Express x1
2 x PCI

VGA

Встроенное графическое ядро ATI Radeon HD 3200

Дисковая подсистема

5 x SATA 3.0 Гб/с
1 x eSATA 3.0 Гб/с
1 x UltraDMA 133/100/66 для подключения 2 АТА устройств

LAN

Гигабитный контроллер Realtek RTL 8112

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC 887

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Разъемы для вентиляторов

1 x CPU
2 x для корпусных вентиляторов

Внешние порты I/O

1 x PS/2 порт для подключения клавиатуры
1 x DVI
1 x D-Sub
1 x HDMI
1 x eSATA
1 x оптический S/PDIF выход
6 x USB 2.0/1.1 порты
1 x LAN (RJ45)
6 x аудио портов (для 8 канального звука)

Внутренние порты I/O

6 x USB
1 x IDE
1 x LPT
1 х COM
5 х SATA
1 x S/PDIF выход
1 х CD вход
Разъем системной панели

BIOS

8 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a

Возможности разгона

Изменение частоты: FSB от 200 МГц до 400 МГц с шагом 1 МГц, PCI-Express от 100 МГц до 150 МГц с шагом 1 МГц, памяти, скорости шины HyperTransport.
Возможность изменения напряжения на процессоре, памяти, северном мосте.

Фирменные технологии

- ASUS EPU-4 Engine
- ASUS Express Gate
- ASUS Turbo Key
- ASUS Q-Fan
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- ASUS AI NET 2
- ASUS AI Nap

Комплектация

Инструкция и руководство пользователя
1 x SATA кабель
1 x UltraDMA 133/100/66 кабель
Заглушка I/O shield
DVD с драйверами и утилитами

Форм-фактор
Размеры, мм

MicroATX
244 x 244 (9,6"x 9,6")

Сайт производителя

http://www.asus.com/

Все цены на ASUS M4A78-EM

ASUS M4A78-EM

Материнская плата упакована в фирменную коробку ASUS зеленого цвета. На лицевой стороне упаковки перечислены логотипы поддерживаемых платой процессоров, не забыли упомянуть здесь и о поддержке процессоров AM3. Здесь также можно увидеть модель устройства и основные фирменные технологии ASUS:

  • ASUS Turbo Key – технология, позволяющая осуществлять разгон системы, нажатием одной кнопки на передней панели корпуса.
  • ASUS Express Gate – технология, которая благодаря встроенной операционной системе, позволяет быстро осуществить выход в Интернет и просмотреть фотографии без загрузки основной ОС.

ASUS M4A78-EM

На обратной стороне коробки, с помощью небольших логотипов, перечислены практически все достоинства, технологии и особенности системной платы ASUS M4A78-EM. Здесь же можно прочитать о назначении технологии Express Gate, узнать особенности работы интерфейса HDMI и ознакомиться с фирменной технологией улучшенного энергосбережения ASUS EPU.

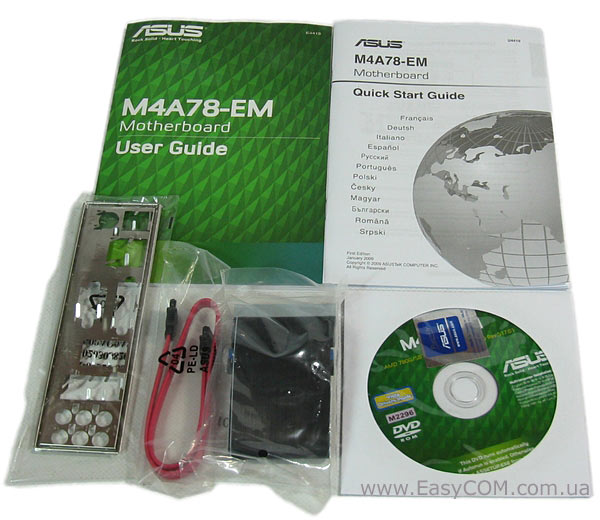

Комплект поставки материнской платы состоит из минимального набора аксессуаров и включает в себя:

  • Инструкцию по быстрой установке;
  • Инструкцию пользователя;
  • 1 x кабель SATA;
  • 1 x шлейф для подключения устройств ATA;
  • Диск с драйверами;
  • Интерфейсная заглушка.

ASUS M4A78-EM

Компоновка элементов и разъемов ASUS M4A78-EM хорошо продуманна инженерами компании ASUS, но не без замечаний.

Из плюсов компоновки можно выделить то, что расстояние между защелками оперативной памяти и разъемом PCI-Express x16 достаточно велико, что позволяет установить длинную видеокарту и при этом не блокировать сами защёлки. Разъем PCI Express x1 предусмотрительно размещен выше слота PCI Express x16, чтобы не блокироваться видеокартой с двухслотовой системой охлаждения.

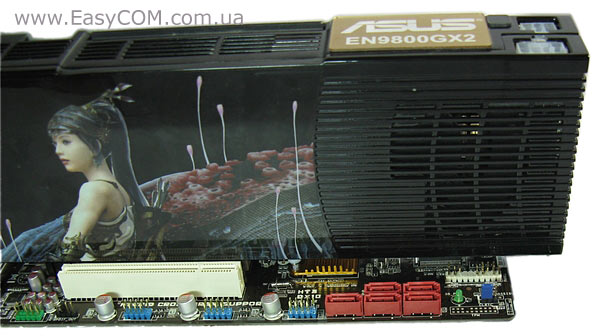

А вот то, что двухслотовая видеокарта затрудняет доступ к фрон-панели не очень хорошо и не понравится тем, кто не придерживается принципа «подключил и забыл». Помимо этого, под видеокартой оказывается южный мост системной платы, который и без того заметно греется во время работы.

Чипсет AMD 780G скрыт под небольшим алюминиевым радиатором с фирменным логотипом ASUS. Главной отличительной особенностью северного моста AMD 780G является поддержка высокоскоростной шины HyperTransport 3.0 с пропускной способностью до 5200 МТ/c, что обуславливает совместимость с многоядерными процессорами AM3/AM2+.

Но главной особенностью чипсета AMD 780G является все же 3D-ускоритель ATI Radeon HD 3200, так как с его помощью можно организовать связку Hybrid CrossFireX с внешней видеокартой бюджетного уровня.

Технология ATI Hybrid CrossFireX позволяет получить дополнительный прирост производительности от графической подсистемы, за счет объединения вычислительных возможностей двух присутствующих в системе графических ускорителей – внешнего и внутреннего. Следует также отметить, что данная технология может работать только в операционной системе Windows Vista.

Южный мост SB700 оснащен поддержкой 12 USB портов и 6 портов SATA II, но в модели с индексом «ЕМ» один разъем SATA II реализован в виде eSATA и в общей сумме к плате можно подключить только 5 SATA-устройств. С помощью разъемов SATA II можно организовать RAID-массивы трёх уровней: RAID 0, RAID 1 и RAID 0+1. В ASUS M4A78-EM благодаря возможностям чипсета не забыли и о поддержке интерфейса IDE – на плате присутствует один разъем с поддержкой двух UltraDMA 133/100/66 устройств.

На наш взгляд система охлаждения как южного, так и северного мостов недостаточно эффективна, судя по температуре радиаторов, и грамотная вентиляция в корпусе является необходимым условием при сборке системы на базе ASUS M4A78-EM.

На плате присутствуют два разъема для плат расширения PCI, а также по одному разъему PCI Express x1 и PCI Express x16. Данного набора слотов вполне достаточно для «рядового» домашнего компьютера, особенно если учесть, что форм-фактор материнской платы ASUS M4A78-EM – MicroATX.

Контроллер памяти системной платы ASUS M4A78-EM поддерживает до 16 ГБ оперативной памяти стандарта DDR2 с частотой 1066, 800 и 667 МГц, а также 1200 МГц в режиме разгона. Кроме обычных небуферизированных модулей, модель M4A78-EM поддерживает модули «unbuffered ECC», что позволяет исправлять однобитовые ошибки при записи/чтении данных из ОЗУ.

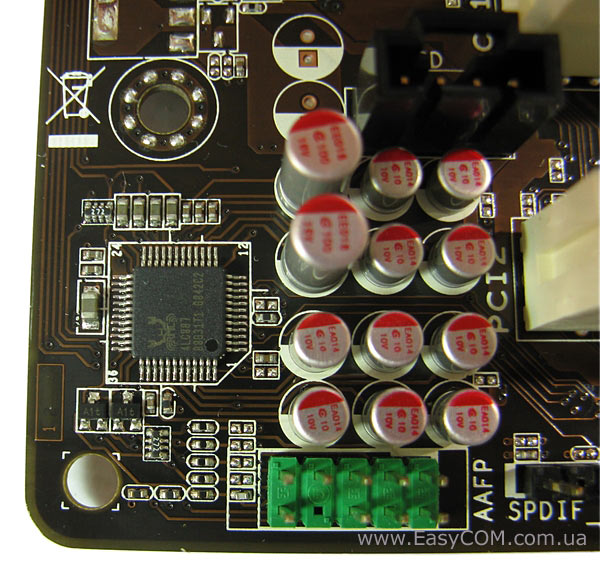

Звуковая подсистема представлена качественным 8-канальным HDA-кодеком Realtek ALC887, который поддерживает автоматическое определение подключаемых разъемов и имеет выход S/PDIF.

Поддержка LAN осуществляется благодаря гигабитному контроллеру Realtek RTL8112.

Система питания процессора материнской платы состоит из четырех фаз стабилизации напряжения. В цепь питания входят дроссели с ферритовыми сердечниками и конденсаторы с твердым электролитом, что гарантирует повышенную надежность и увеличенный жизненный цикл системной платы.

А вот использование 4-контактного разъема дополнительного питания процессора является не совсем приемлемым, если учесть высокое энергопотребление старших современных четырехядерных процессоров AMD.

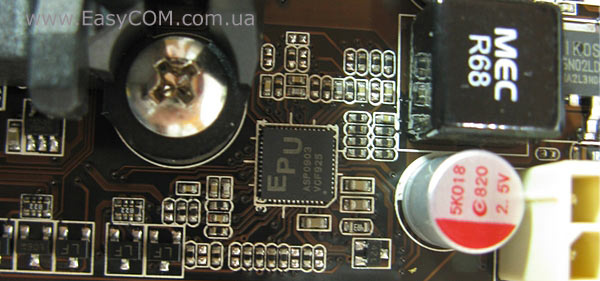

Благодаря микросхеме EPU (Energy Processing Unit) в связке с соответствующим ПО системная плата позволяет регулировать работу процессорного и корпусных вентиляторов, рационально использовать ресурсы центрального процессора, видеокарты и жестких дисков в зависимости от загрузки системы. Таким образом технология EPU позволяет существенно уменьшить затраты на электроэнергию.

ASUS M4A78-EM

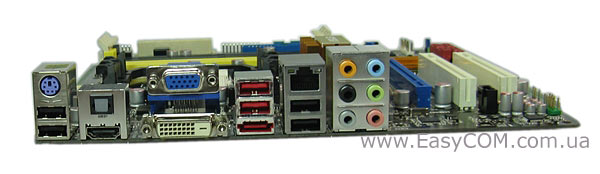

Панель внешних портов материнской платы оснащена следующими разъемами:

  • 1 x PS/2 порт для клавиатуры;
  • 1 x eSATA;
  • 1 x LAN (RJ45);
  • 6 x USB 2.0/1.1 портов;
  • 6 x аудио разъемов;
  • 1 x VGA;
  • 1 x DVI;
  • 1 x HDMI;
  • 1 x оптический S/PDIF.

Удивительно, что на заднюю панель выведен разъем eSATA, которого нет даже в более дорогой модели ASUS M4A78 PRO.

BIOS

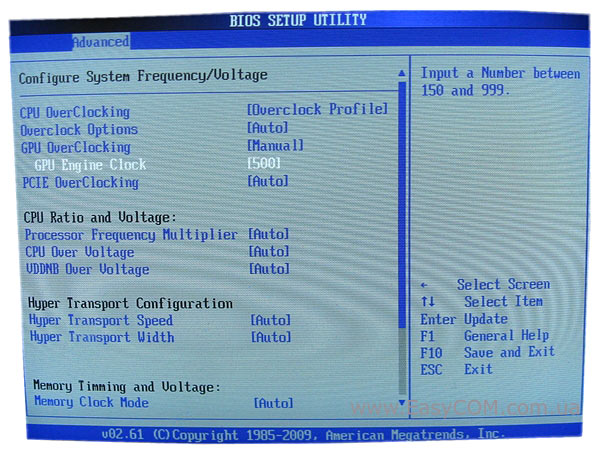

BIOS системной платы ASUS M4A78-EM предоставляет довольно широкие возможности разгона. Все необходимые для разгона настройки находятся в разделе «JumperFree Configuration»:

Параметр

Название меню

Диапазон

Шаг

Отключение технологий процессора

AMD Cool’n’Quiet, C1E Configuration

Enabled, Disabled



Выбор режима разгона процессора

CPU OverClocking

Auto, Manual, Overclock Profile, Test Mode



Возможность разгона GPU

GPU OverClocking

Auto, Manual



Частота шины PCI Express, МГц

PCIE Clock

100-150

1

Напряжение процессора, мВ

CPU Over Voltage



50

Напряжение VDDNB, мВ

VDDNB Over Voltage

33-99

33

Частота шины Hyper Transport, МГц

Hyper Transport Speed

200-2000

200

Ширина шины Hyper Transport, бит

Hyper Transport Width

8-16

8

Частота ОЗУ, МГц

Memclock Value

200-533



Напряжение памяти, В

Memory Over Voltage

1,85-2,24375

0,00625

Напряжение чипсета, мВ

Chipset Over Voltage



50

Объем памяти встроенного видеоадаптера, МБ

UMA Frame Buffer Size

32-256

32

Напряжение питания вентиляторов при старте системы, В

Fan Auto Mode Start Voltage

4-6

0,5

Задание начальной температуры системы при старте, градусы Цельсия

Fan Auto Mode Start Speed Temp

25-48

1

Задание температуры системы в режиме полной нагрузки, градусы Цельсия

Fan Auto Mode Full Speed Temp

51-75

1

Обновление BIOS

ASUS EZ Flash 2





Как видно из таблицы, материнская плата ASUS M4A78-EM обладает довольно внушительными возможностями разгона. Тонкую настройку можно произвести практически во всех основных узлах.

Единственным недостатком является то, что нет возможности изменить и уменьшить множитель частоты встроенного северного моста, что может ограничить возможности разгона системной платы.

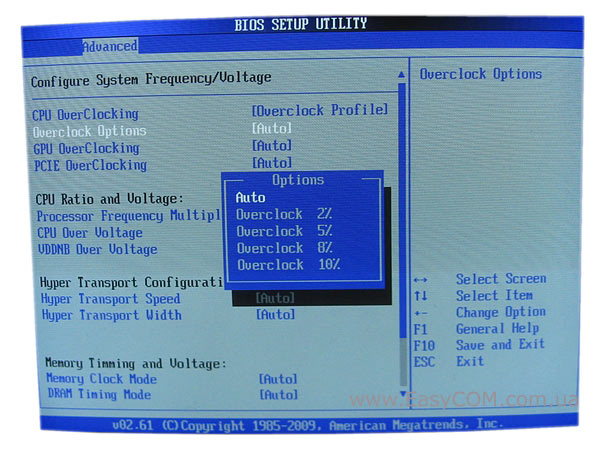

Если в разделе «CPU OverClocking» указать значение «Overclock Profile», то можно осуществить автоматический разгон всей системы в пределах 2-10%.

Приятным дополнением в BIOS является ручная настройка частоты работы интегрированного видеоадаптера в пределах 150-999 МГц. Но учитывая разнообразие различных утилит для разгона GPU прямо из операционной системы, вряд ли данный пункт BIOS будет сильно полезен.

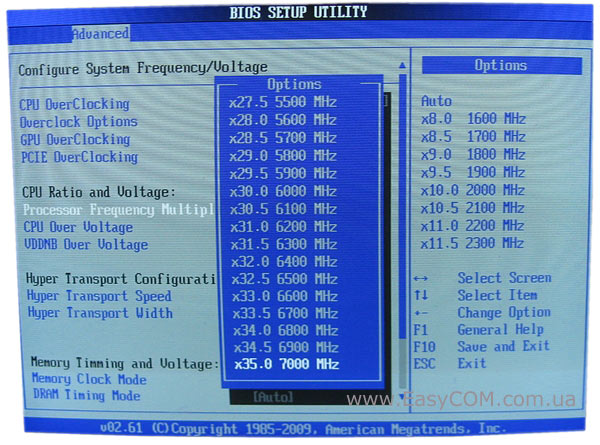

В разделе «Processor Frequency Multiplier» можно задать целочисленные и вещественные множители процессора. При этом диапазон множителей настолько велик, что, теоретически, наш процессор AMD Phenom II X3 720 можно было бы разогнать до частоты 7 ГГц.

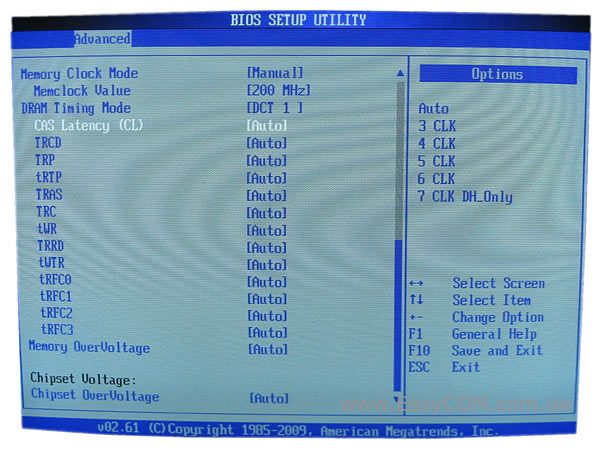

Также BIOS позволяет произвести тонкую настройку задержек оперативной памяти не только в основных ее параметрах.

Тестирование

Для проверки возможностей материнской платы использовался следующий тестовый стенд:

Процессор

AMD Athlon 64 X2 3600+ (Socket AM2, 2,0 ГГц, L2 512 КБ)

Вентилятор процессора

Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм

Оперативная память

2х DDR2-1200 @800 1024 МБ Kingston PC9600

Графический ускоритель

EVGA GeForce 8600 GTS 256 MБ DDR3 PCI-E

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Привод оптических дисков

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC F3

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Результаты тестов:

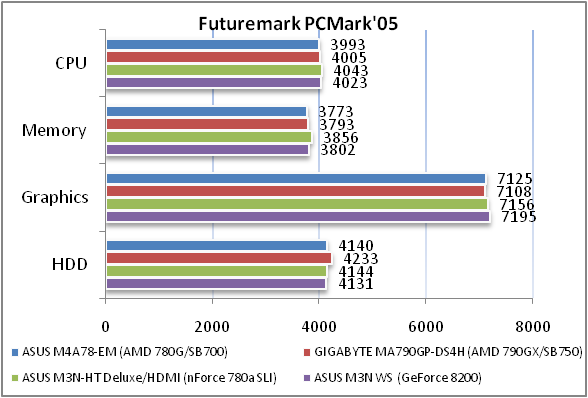

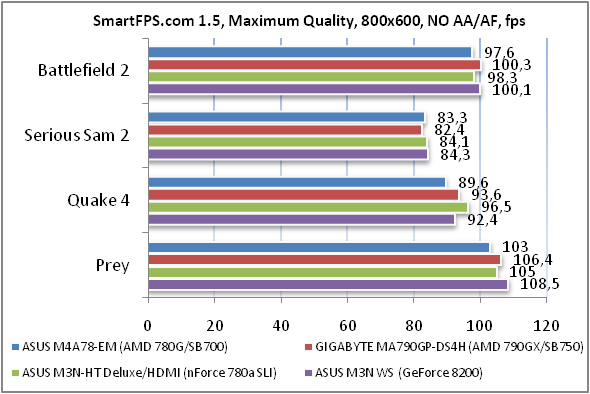

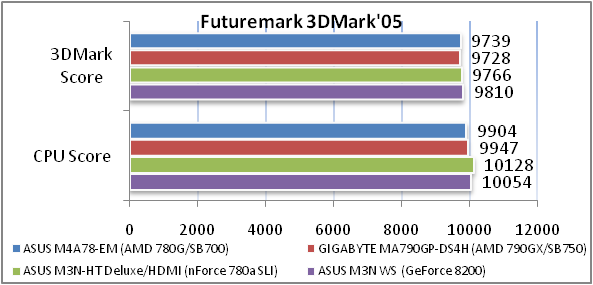

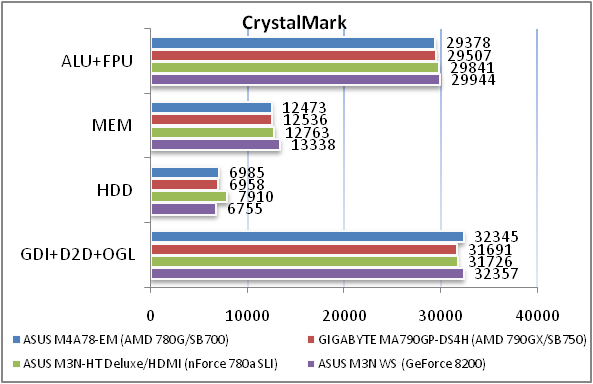

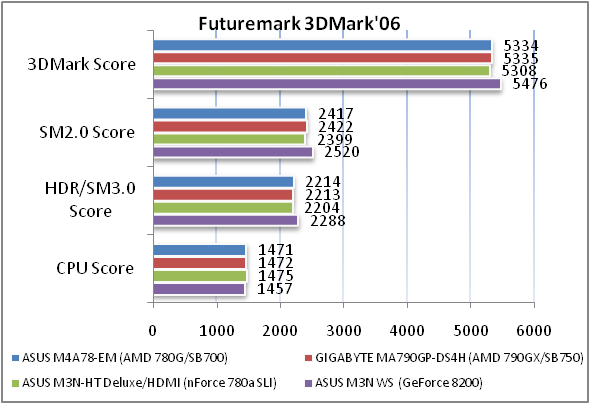

Материнская плата ASUS M4A78-EM отлично показала себя во всех тестовых приложениях. Оптимизация кода BIOS и драйверов находится на очень высоком уровне.

Отдельно хочется отметить работу встроенного графического ускорителя ATI Radeon HD 3200 (детальнее в обзоре ASUS M3A78-EMH HDMI), ведь благодаря ему покупать отдельную внешнюю видеокарту бюджетного уровня не имеет никакого смысла. Данный видеоадаптер позволит без проблем играть в ряд современных игр на минимальных настройках графики.

Разгон

Материнская плата ASUS M4A78-EM оснащена в BIOS хорошими возможностями для разгона, посмотрим, насколько эти возможности оправдывают себя на практике.

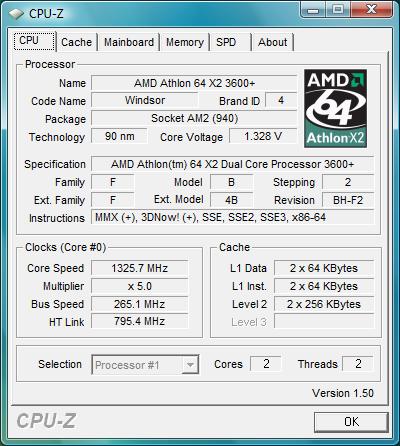

С двухъядерным процессором системной плате покорилась частота 265 МГц, что нельзя назвать выдающимся результатом. Но, все же, 30-процентный прирост производительности при использовании двухъядерных процессоров можно считать приятным плюсом, если учесть относительно невысокую стоимость платы.

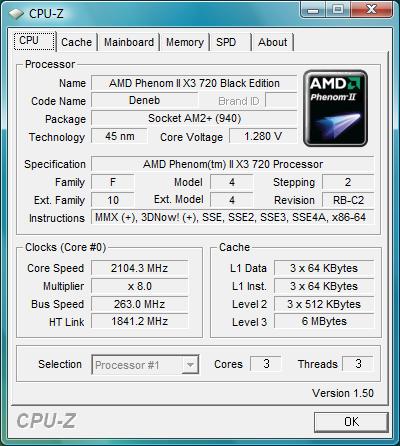

При использовании трехъядерного процессора AMD Phenom II X3 720, частоту системной шины удалось поднять до 263 МГц, что уже является довольно неплохим результатом и в реальных условиях позволит увеличить номинальную частоту процессора на 30%.

Тестирование звукового кодека Realtek ALC887

Качество звуковой подсистемы материнской платы ASUS M4A78-EM оценивалось с помощью программы RightMark Audio Analyzer.

Общие результаты (RightMark Audio Analyzer, 16-bit, 44 kHz):

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.00, -0.01

Отлично

Уровень шума, дБ (А)

-86.7

Хорошо

Динамические диапазон, дБ (А)

84.8

Хорошо

Гармонические искажения, %

0.0038

Очень хорошо

Гармонические искажения + шум, дБ(A)

-78.5

Средне

Интермодуляционные искажения + шум, %

0.017

Очень хорошо

Взаимопроникновение каналов, дБ

-85.8

Отлично

Интермодуляции на 10 кГц, %

0.017

Очень хорошо
