Обзор материнской платы ASUS M4A78-HTPC

Недавно мы рассматривали весьма экономичное решение компании ASUS для процессоров Intel, материнскую плату ASUS P5P43TD PRO, а сегодня поговорим о том, что приготовила ASUS для поклонников процессоров AMD. Речь идёт о материнской плате, построенной на наборе системной логики AMD 780G, который обеспечивает поддержку видео высокой четкости Full HD 1080p и подключение по интерфейсам HDMI и DVI. Особенностью рассматриваемой сегодня платы является применение технологий "Absolute Pitch Hi-Fi" и "DTS Surround Sensation UltraPC Technology", позволяющих значительно улучшить качество звука. Представляем вашему вниманию материнскую плату ASUS M4A78-HTPC.

ASUS M4A78-HTPC

Внешний вид и комплектация

ASUS M4A78-HTPC

Упакована материнская плата M4A78-HTPC в картонную коробку зелёного цвета с качественной полиграфией. На лицевой части упаковки красуются логотипы компании ASUS и поддерживаемых платой технологий "Absolute Pitch Hi-Fi" и "DTS Surround Sensation UltraPC Technology". В верхнем правом углу солидно выделяются лейблы поддерживаемых платой процессоров: AMD Phenom II X3, AMD Phenom II X4, а также логотип чипсета AMD 780G. В нижней части упаковки напечатан слоган: "For Sound As If You Were There!" – подтверждающий музыкальную направленность материнской платы.

ASUS M4A78-HTPC

На обратной стороне упаковки размещена более подробная информация по применяемым технологиям, а в правом верхнем углу имеется фотография самой платы. Все это вместе помогает не распаковывая упаковку понять возможности продукта.

Комплектация платы стандартна и не содержит в себе практически ничего лишнего. Набор аксессуаров выделяется лишь наличием переходников на переднюю и звуковую панели для удобства их подключения. В коробке с платой M4A78-HTPC можно обнаружить:

  • Руководство пользователя материнской платы;
  • Руководство по установке и подключению платы;
  • Диск с драйверами и дополнительными утилитами;
  • Один IDE-кабель;
  • Один SATA-кабеля;
  • Заглушку на заднюю панель корпуса;
  • Переходники для передней и звуковой панелей;
  • Наклейку с логотипом компании ASUS.

Спецификация

Производитель и модель

ASUS M4A78-HTPC

Поддерживаемые процессоры

AMD Socket AM2+ / AM2 Phenom X4/Phenom X3/Athlon /Athlon X2/Sempron Processors
Support AM3 Phenom II / Athlon X4 / Athlon X3 / Athlon X2 Processors
AMD Cool 'n' Quiet Technology
Support 45nm CPU

Чипсет

AMD 780G/SB700

Частота системной шины, МГц

5200 MT/s для AM3 /AM2+ CPU
2000 / 1600 MT/s для AM2 CPU
Поддержка HyperTransport 3.0

Память

Двухканальная архитектура
Максимальный объем памяти до 16 ГБ
DDR2 1066/800/667

Слоты расширения

1 x PCI Express x16 2.0
2 x PCI Express x1
1 x PCI

Поддержка
Multi-GPU

Hybrid CrossFireX

Видео система

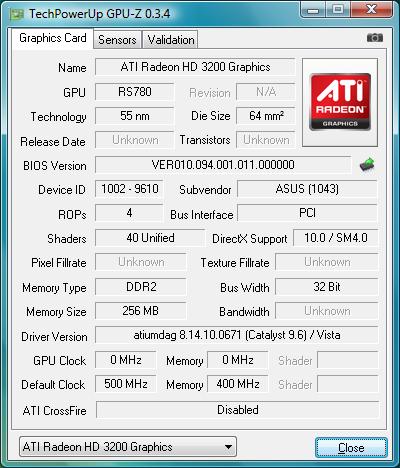

Встроенная ATI Radeon HD 3200
Максимальный объем выделяемой из оперативной памяти: 256 МБ
- Поддержка HDMI Technology с максимальным разрешением 1920 x 1200 (1080P)
- Поддержка Dual-link DVI с максимальным разрешением до 2560x1600 @60Hz
- Поддержка D-Sub с максимальным разрешением до 2560x1440 @75Hz for 16:9 format
- Поддержка вывода изображения на два монитора HDMI/DVI иD-Sub
- Поддержка Microsoft DirectX 10.0, OpenGL 2.0, Pixel Shader 4.0
- Аппаратное ускорение декодирвоания H.264, VC-1 и MPEG-2

Поддержка LAN

Atheros L1E LAN (10/100/1000 Мбит/с)

Питание

24-контактный ATX
4-контактный ATX 12V
4-контактный разъём для питания аудио (типа Molex)

Охлаждение

2 х разъема для корпусного вентилятора
1 х разъем для вентилятора CPU
1 х разъем для системного вентилятора

Звуковая подсистема

8-канальный HD Audio кодек
- поддержка Jack-Detection, Multi-Streaming
- коаксиальный и оптический S/PDIF выходные порты
- DTS Surround Sensation Ultra PC
- 2-канальные RCA выходы с золотым напылением
- технология ASUS фильтрации шума

Внутренние разъемы ввода/вывода

3 x USB (6 портов)
1 x IDE
5 x SATA
1 х аудиоразъем фронтальной панели
1 х разъем для передней панели
1 x CD audio in connector

Задняя панель

1 x VGA
1 x DVI
1 x D-Sub
1 x HDMI
1 x External SATA
4 x USB 2.0/1.1
8 - канальный звук
1 x коаксиальный S/PDIF Out
1 x оптически S/PDIF Out
2-канальный RCA-разъём

Фирменные технологии

ASUS HTPC Features
- ASUS Absolute Pitch Hi-Fi
- ASUS Home Theater Gate
- ASUS Tranquil Mode (только для AM3/AM2+ CPU)
- DTS Surround Sensation Ultra PC
ASUS Quiet Thermal Solution
- ASUS Fanless Design: Soundwave Heat-sink solution
ASUS Express Gate
ASUS EZ DIY:
- ASUS Q-Connector
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2

Контроль за состоянием системы

Контроль температуры CPU
Контроль скорости вращения CPU/Системного вентилятора
Определение скорости вращения вентиляторов CPU / Системного
Определение температуры CPU / Системы
Определение напряжения питания

BIOS

8 Mb Flash ROM
AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0, ASUS EZ Flash 2

Форм фактор
Размеры, мм

microATX
244 x 244

Сайт производителя

http://www.asus.com/

Новые версии  драйверов и BIOS можно скачать со страницы поддержки продукта.

Все цены на ASUS M4A78-HTPC

ASUS M4A78-HTPC

Анализируя таблицу спецификаций, можно сделать вывод, что материнская плата ASUS M4A78-HTPC обладает широким набором возможностей, из которых выделяются наличие разнообразных видеовыходов, в том числе, универсального цифрового HDMI и устаревшего аналогового VGA. Также отметим поддержку процессоров, выполненных по 45 нм технологии.

ASUS M4A78-HTPC

Традиционно для продукции ASUS выше бюджетного уровня, материнская плата выполнена на чёрном текстолите с жёлтыми и черными слотами оперативной памяти и массивным радиатором на чипсете.

Плата имеет форм-фактор microATX, то есть форму квадрата, со сторонами 24,4 см. Крепится плата на 8 винтов, которые расположены таким образом, что вся плата остаётся зафиксированной и не допускается изгиба и деформации при установке устройств. Нарекание может вызвать лишь отсутствие крепления для правой нижней части платы, где расположена передняя панель, однако этот участок так мал, что имеющего крепления достаточно, чтобы избежать деформации при подключении разъемов передней панели, особенно учитывая применение переходников Q-Connectors.

Северный и южный мосты охлаждают два алюминиевых радиатора, один из которых достаточно габаритный.

Пять SATA-портов расположены в ряд вдоль правого края платы. Установка видеокарты с двухслотовой системой охлаждения не затрудняет доступ к слотам оперативной памяти и к разъёму IDE, и что приятно отметить - видеокарта не перекрывает доступа к SATA-портам. Также отметим, что видеокарта с двухслотовой системой охлаждения перекрывает только один из двух PCI Express x1, оставляя свободными по одному слоту PCI и PCI Express x1. Извлечь саму видеокарту достаточно просто – благодаря удобной защёлке слота PCI-е 16х. Расположение IDE-разъёма удачно – подключить и отключить IDE-шлейф можно даже не вынимая габаритную видеокарту. Расположение разъёмов для подключения корпусных вентиляторов также достаточно продуманно.

Внизу в ряд расположены три внутренних разъёма USB. Отметим не совсем удобное расположение батареи материнской платы – при установке видеокарты доступ к ней полностью перекрывается, правда, подобная операция необходима крайне редк, поэтому недостатком это назвать нельзя. К малозначительным недостаткам компоновки стоит отнести и удалённое расположение 4-контактного разъёма для улучшения питания звуковой подсистемы. Также видно отсутствие разъёма для подключения дисковода FDD – его отсутствие несколько урежет область применения данной материнской платы. Но в основном компоновка выбрана весьма удачная. Плату удобно устанавливать и подключать к ней устройства. Всё продумано для максимального облегчения использования.

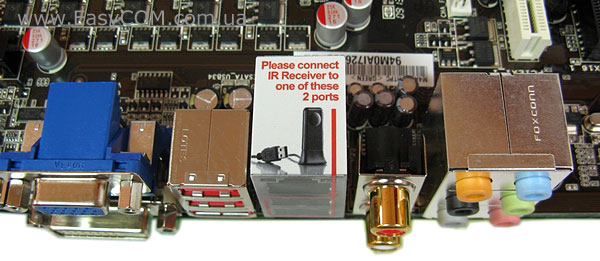

На задней панели в области USB-портов установлена своеобразная заглушка, которая представляет из себя обычную картонку с полиграфией поясняющей подключение инфракрасного приёмника. Красным обведены рекомендованные порты для его подключения: "Please connect IR Receiver to one of these 2 ports". Для данной модели подобного приёмника не предусмотрено, а вот у модели ASUS M4A78-HTPC/RC в комплектацию входит пульт дистанционного управления (Remote Control), и, как следствие, IR-приёмник для его работы.

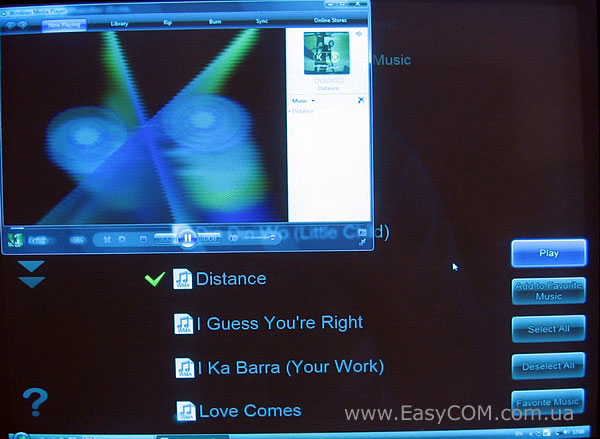

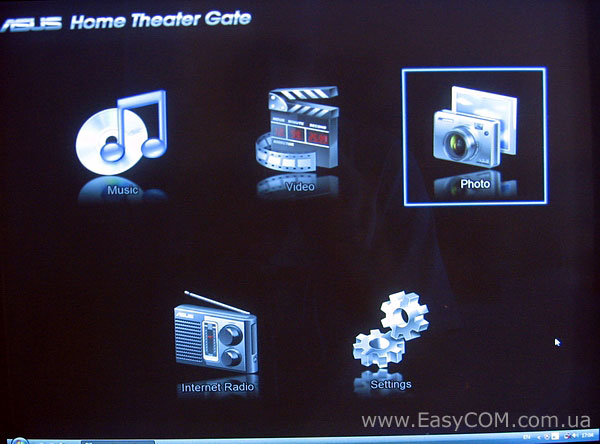

Стоит отметить, что новшеством этой серии плат является дополнительная утилита ASUS Home Theater Gate, которая написана специально под пульт дистанционного управления, для удобства его использования с различными мультимедийными приложениями.

ASUS M4A78-HTPC

Для питания процессора используется 4+1-фазный стабилизатор, но плата имеет только 4-контактным разъем ATX12V. Для двух- и трёхъядерных процессоров это может и достаточно, но для питания мощного четырёхъядерника лучше бы предусмотрели 8-контактный разъём.

ASUS M4A78-HTPC

На заднюю панель выведены следующие разъемы:

  • 1 x VGA;
  • 1 x DVI;
  • 1 x HDMI;
  • 1 x External SATA;
  • 4 x USB 2.0/1.1;
  • 8 - канальный звук;
  • 1 x коаксиальный S/PDIF Out;
  • 1 x оптически S/PDIF Out;
  • 2-канальный RCA-разъём.

Конечно, хотелось бы видеть COM и LPT порты, да и ещё пара USB-портов оказались не лишними, равно как и два PS/2 разъёма, однако, главное достоинство этой платы в разнообразных видеовыходах от VGA до HDMI и 8 канальном звуке с возможностью его использования по различным интерфейсам.

BIOS

BIOS материнской платы ASUS M4A78-HTPC основан на коде от AMI и позволяет производить тонкую настройку платы, включая разгон.

Параметр

Название меню

Диапазон

Шаг

Частота шины PCI Express

PCIE Frequency

100 - 150 МГц

1

Частота памяти DDR2

DRAM Frequency

667/800/1067

-

Процессорный множитель

CPU Ratio

8 - max

0,5

Частота контроллера памяти

CPU/NB Frequency

4x – 9x

1x

Частота шины HyperTransport

HT Link Speed

200 – 1800 МГц

200 МГц

Настройки таймингов памяти

DRAM Timing Mode

2T Mode, CAS Latency, TRCD, TRP, tRTP, TRAS, TRC, tWR, TRRD, tWTR, tRFC0, tRFC1

-

Напряжение питания процессора

Processor Voltage

+0...+150 мВ

50 мВ

Напряжение на модулях памяти

DRAM Voltage

1,8 – 2,1 В

0,1 В

Напряжение сигналов шины HyperTransport

HT Voltage

1,2 – 1,5 В

0,1 В

Напряжение на южном мосте

SB Voltage

1,1 – 1,2 В

0,1 В

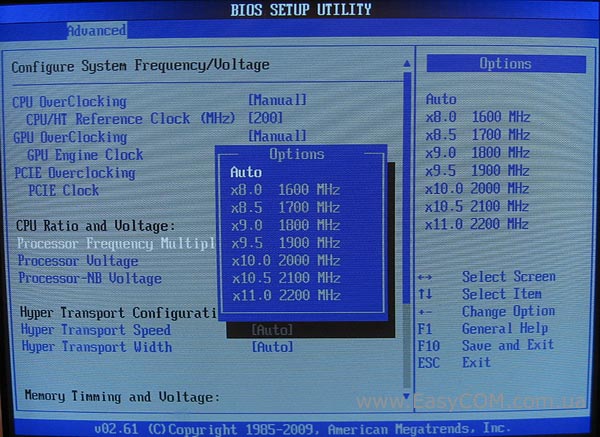

В меню «Configure System Perfomance Settings» можно настроить множество параметров платы, начиная с частоты системной шины и памяти, заканчивая напряжением на процессоре, памяти и обоих мостах. Такого набора настроек должно быть достаточно и для разгона.

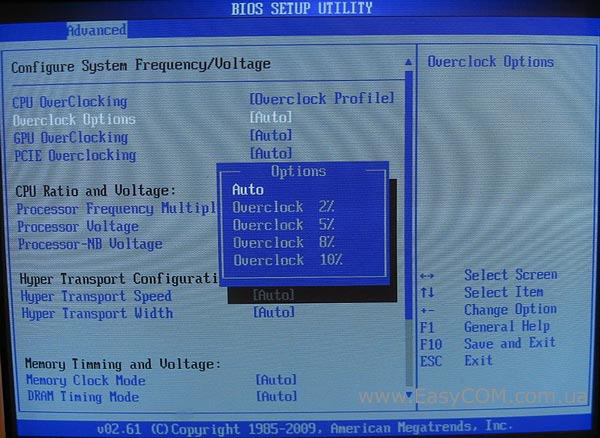

Для тех, кто не силён в знаниях, есть возможность автоматического разгона «Overclock Options», со значениями «Overclock 2%», «Overclock 5%»,«Overclock 8%» и «Overclock 10%».

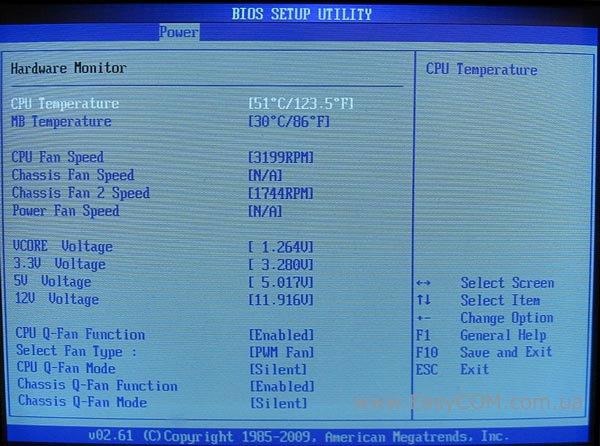

В разделе системного мониторинга имеется возможность следить за температурой процессора и материнской платы, скоростью вращения процессорного, корпусных и вентилятора блока питания, напряжением на ядре процессора и основных линиях питания. Здесь же можно активировать функции CPU Q-Fan и Chassis Q-Fan для автоматического регулирования скорости вращения процессорного и корпусных вентиляторов.

Разгон

К сожалению, в тестируемом образце материнской платы не сохранялись настройки BIOS, ни с базовой версией прошивки ни с последней на момент тестирования. По этой причине эксперименты с ее разгоном не проводились. Конечно, это является не недостатком модели, а, скорее всего, является просто браком попавшего на тестирование экземпляра.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

AMD Athlon 64X2 3600+ (Socket AM2, 2,0 ГГц, L2 512 КБ)

Вентилятор процессора

Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм

Оперативная память

2х DDR2-1200 @800 1024 МБ Kingston PC9600

Графический ускоритель

EVGA GeForce 8600 GTS 256 MБ DDR3 PCI-E

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Привод оптических дисков

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC F3

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

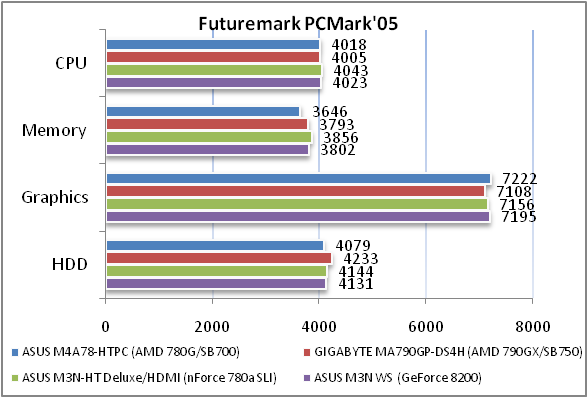

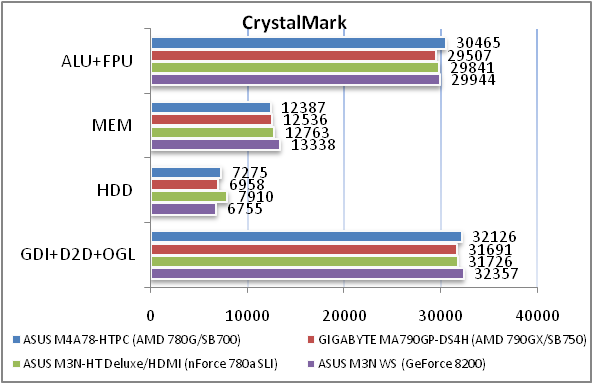

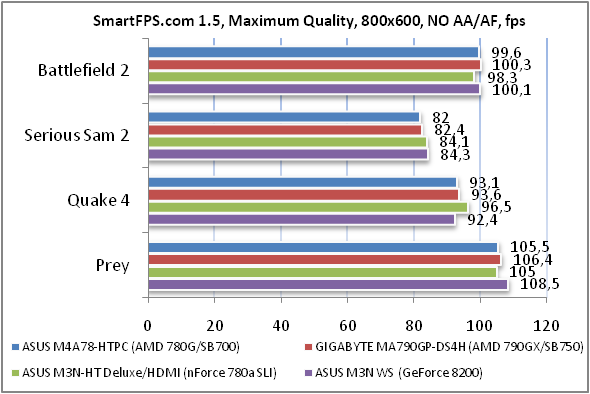

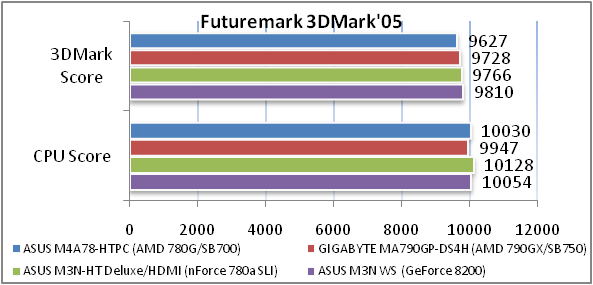

Материнская плата показала, в целом, такие же результаты производительности, как и другие решения под процессоры AMD.
