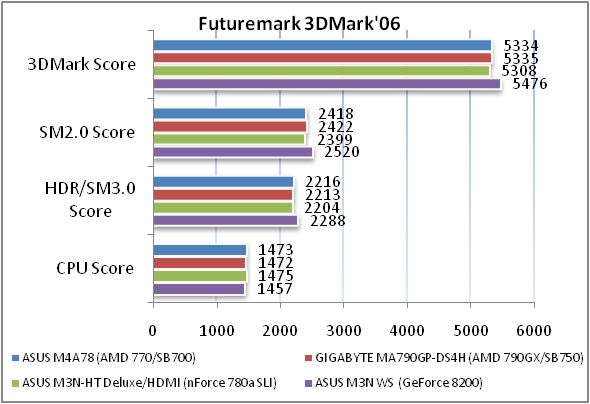

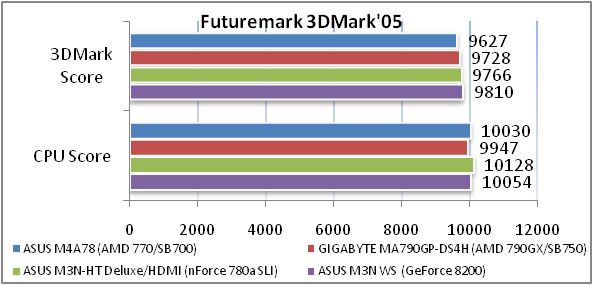

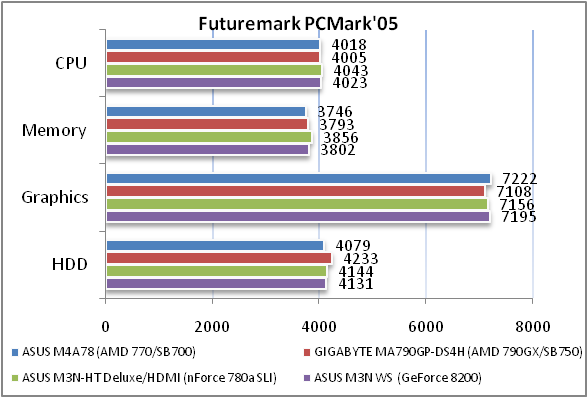

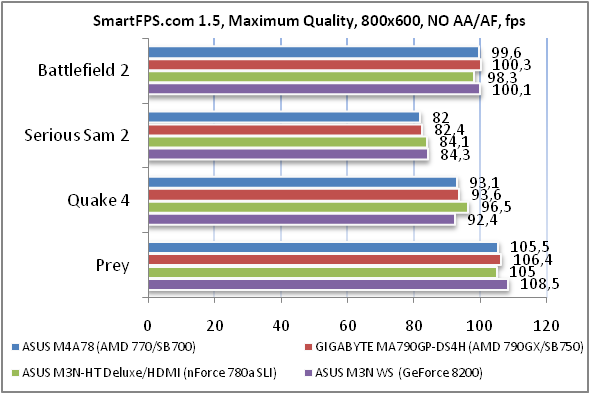

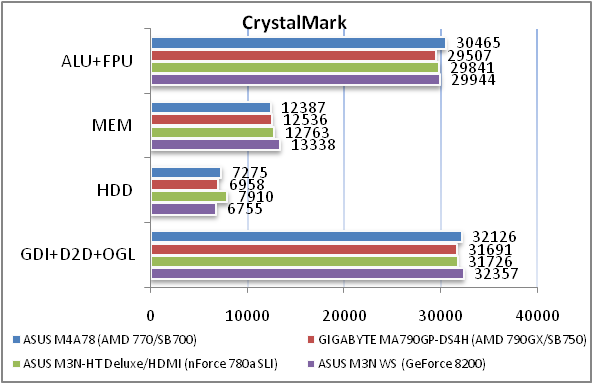

Обзор материнской платы ASUS M4A78

Для домашней игровой системы на платформе AMD оптимальными по стоимости могут стать модели материнских плат на чипсете AMD 770. В своем большинстве эти решения выполнены в форм-факторе ATX, достаточно функциональны и имеют хорошие возможности разгона – для игрового компьютера с одним видеоускорителем, большего и не нужно. Осталось только выбрать, какому решению отдать предпочтение.

На сегодняшний день материнская плата ASUS M4A78 не является новинкой, т.к. она основана на связке системной логики AMD 770/SB700, а уже сейчас в ассортименте компании ASUS можно встретить более новую серию на связке системной логики AMD 770/SB710 – модели ASUS M4A77 и ASUS M4A77D с поддержкой памяти DDR2, а также ASUS M4A77TD и ASUS M4A77TD PRO с поддержкой DDR3. Но их «прародительница» ASUS M4A78 более доступна по стоимости, а если вы не спешите с переходом на DDR3 и не собираетесь разблокировать «скрытые» ядра процессора, то она может привлечь ваше внимание и удовлетворить всем требованиям. Так ли это?

ASUS M4A78

Спецификация материнской платы ASUS M4A78:

Производитель

ASUS

Модель

M4A78

Чипсет

AMD 770 / SB700

Процессорный разъем

Socket AM2+

Поддерживаемые процессоры

AMD Phenom X4/Athlon X2/Phenom X3/Sempron
Поддержка семейства 45-нм CPU

Системная шина, МГц

HyperTransport 3.0 поддерживающая до 5200 МТ/c
2000/1600 МТ/c для AM2 CPU

Используемая память

DDR2 1200(O.C.)/1066/800/667 ECC, Non-ECC, Un-buffered Memory

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 ГБ

Слоты расширения

1 x PCI Express 2.0 x16
2 x PCI Express x1
3 x PCI

VGA

-

Дисковая подсистема

5 x SATA 3.0 Гб/с
1 х eSATA
1 x UltraDMA 133/100/66 для подключения 2 РАТА устройств

LAN

Гигабитный сетевой Ethernet-контроллер Realtek8112 PCIE

Звуковая подсистема

8-канальный High-Definition Audio кодек ALC887

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Пассивная система охлаждения, состоящая из алюминиевых радиаторов

Разъемы для вентиляторов

1 x 4 pin  CPU
2 x 3 pin  корпусных вентиляторов

Внешние порты I/O

1 x PS/2 порты для подключения клавиатуры
1 x оптический S/PDIF выход
6 x USB 2.0/1.1 порты
1 x LAN (RJ45)
1 х ESATA
6 x аудио портов (для 8 канального звука)
1 x COM
1 x Parallel Port

Внутренние порты I/O

1 x High Definition разъем для вывода на переднюю панель
6 x USB
1 x IDE
5 х SATA
1 x S/PDIF выход
1 х CD вход
Разъем системной панели

BIOS

8 Mb Flash ROM
PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, ASUS EZ Flash 2

Возможности разгона

Изменение частоты: FSB от 200 МГц до 600 МГц с шагом 1МГц, PCI-Express от 100 МГц до 150 МГц с шагом 1МГц, памяти относительно FSB, скорости шины HyperTransport.
Изменение напряжения на: процессоре, памяти, северном мосте, южном мосте.

Фирменные технологии

ASUS Quiet Thermal Solution
ASUS Q-Fan
ASUS AI NET 2
Turbo Key
ASUS MyLogo 2
EPU 4-Engine
AI NAP
ASUS Express Gate
ASUS EZ DIY
ASUS CrashFree BIOS 3
ASUS EZ Flash 2

Комплектация

Инструкция и руководство пользователя
2 x SATA кабеля
1 x UltraDMA 133/100/66 кабель
Заглушка ASUS Q-Shield
DVD с драйверами, утилитами и фирменная наклейка на корпус

Форм-фактор Размеры, мм

ATX
306 x 209 (12"x 8,2")

Сайт производителя

http://www.asus.com/

Новую версию BIOS и драйверов можно скачать с сайта поддержки.

Все цены на ASUS M4A78

Упаковка и комплектация

ASUS M4A78

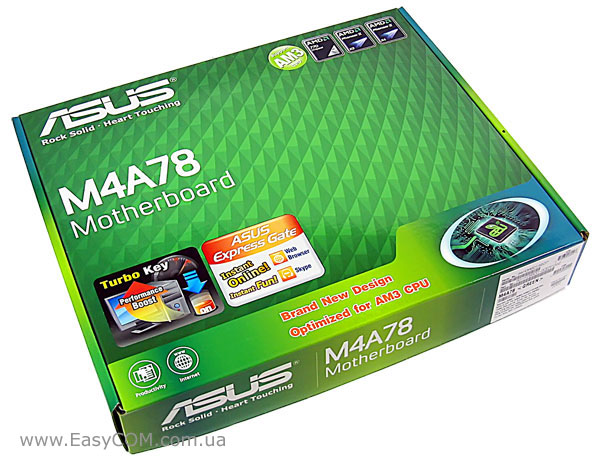

Материнская плата ASUS M4A78 упакована в коробку из плотного картона зеленого цвета. На лицевой стороне указаны основные функциональные возможности платы и фирменные технологии, такие как:

  • ASUS Express Gate – использует специальную встроенную операционную систему для быстрого запуска популярных приложений для работы в интернете без загрузки основной ОС;
  • ASUS Turbo Key – уникальная функция, которая позволяет выполнять разгон системы нажатием кнопки на передней панели корпуса компьютера.

ASUS M4A78

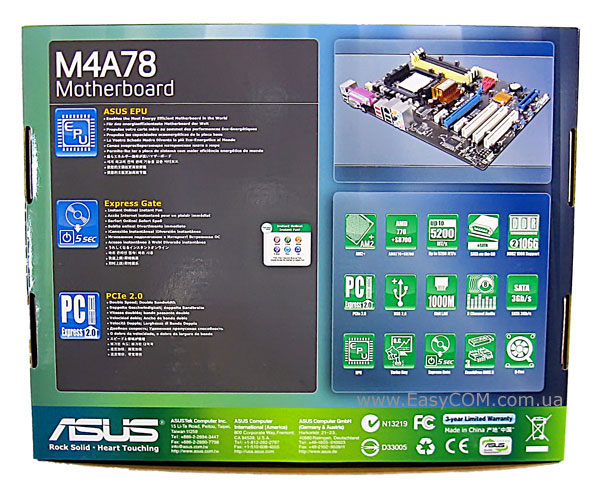

На обратной стороне коробки размещена фотография самой материнской  платы ASUS M4A78 и перечислены основные ее характеристики и возможности. Здесь еще раз отмечена технология ASUS Express Gate, а также ASUS EPU для оптимизации энергопотребления в режиме реального времени и наличие шины PCI Express 2.0. По большому счету все перечисленное сложно отнести к особенностям, так как почти все материнские платы ASUS этого класса имеют такие функции.

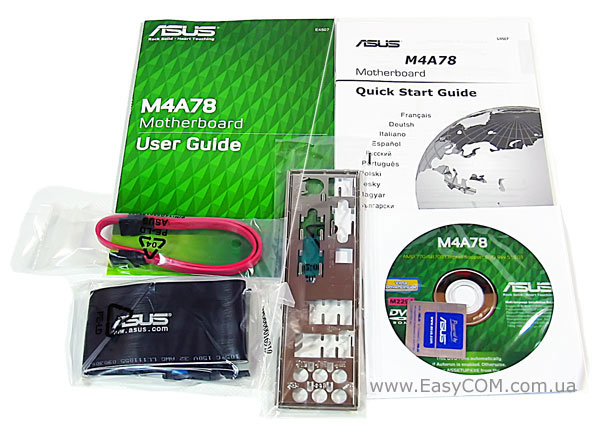

В комплекте с материнской платой ASUS M4A78 прилагается:

  • Руководство пользователя;
  • SATA-кабель;
  • 1 x UltraDMA 133/100/66 кабель;
  • Заглушка панели портов;
  • DVD с драйверами.

ASUS M4A78

Материнская плата ASUS M4A78 выполнена на суженном текстолите форм-фактора ATX, из-за чего правый край платы при установке в корпусе будет «свисать», что окажется неудобно, а то и опасно, при частой замене устройств в собранной системе. Если присмотреться внимательнее, то на плате можно увидеть множество пустующих мест для установки конденсаторов. К тому же, отметим, что на плате установлены более дешевые электролитические конденсаторы везде, за исключением стабилизатора питания процессора, где применены более надежные и долговечные полимерные конденсаторы. Но, вероятнее всего, экономия на конденсаторах не сильно повлияет на надежность и долговечность продукта.

ASUS M4A78

Компоновка материнской платы ASUS M4A78 выполнена хорошо. Можно выделить то, что расстояние между защелками оперативной памяти и слотом PCIE x16 достаточно велико, что позволяет установить длинную видеокарту и при этом не блокировать сами защёлки. В случае установки видеокарты с двухслотовой системой охлаждение, которые являются далеко не редкостью в наши дни, пользователь потеряет слот PCIE x1, а три слота PCI останутся доступными.

ASUS M4A78

Северный мост охлаждается при помощи небольшого алюминиевого радиатора, нижняя часть которого срезана, чтобы осталась возможность установки длинной карты расширения в верхний слот PCIE x1.

ASUS M4A78

Южный мост AMD SB700 охлаждается менее габаритным алюминиевым радиатором. Во время тестирования оба радиатора были достаточно горячими, поэтому будущим или настоящим владельцам ASUS M4A78 стоит позаботиться об организации вентиляции внутри корпуса.

Возможности организации дисковой подсистемы на материнской плате ASUS M4A78 достаточно большие. На базе южного моста SB700 реализовано шесть портов SATA II, из которых один выведен на заднюю панель. Чип AMD SB700 поддерживает организацию SATA RAID 0, 1 и 0+1, а также интерфейс UltraDMA 133/100/66 для подключения двух PATA-устройств. Поддержку периферии осуществляют 12 портов USB, половина из которых выведены на заднюю панель, а остальные разведены на плате.

ASUS M4A78

На материнской плате ASUS M4A78 присутствуют три разъема для плат расширения PCI, а также два разъема PCI Express x1 и один PCI Express x16. Такого набора слотов расширения вполне будет достаточно в большинстве случаев.

Звуковая подсистема основана на HD-кодеке 8-канального звука Realtek ALC887, а для поддержки сетевых соединений служит гигабитный Ethernet-контроллер Realtek 8112.

ASUS M4A78

Стабилизатор питания процессора выполнен по схеме 3+1 фазы и поддерживает технологию энергосбережения EPU. В качестве MOSFET применяются NIKOS P75N02LDG с достаточно малым сопротивлением в открытом состоянии 5 мОм и током 75 А. Узел питания процессора имеет мощность 125 Вт, что позволяет материнской плате поддерживать все современные процессоры AMD в номинальном режиме. Если же пользователь собирается заниматься разгоном процессора с поднятием напряжения питания, то на этот факт нужно обратить внимание и при использовании «топовых» процессоров выбирать и более дорогую материнскую плату.

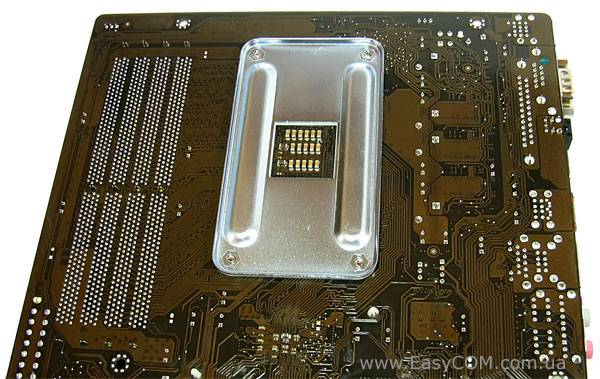

С обратной стороны процессорного разъема имеется металлическая упорная пластина, которая повышает жесткость материнской платы и предотвращает прогиб при использовании систем охлаждения с излишне тугим креплением.

ASUS M4A78

На заднюю панель материнской платы ASUS M4A78 выведены следующие порты:

  • порт PS/2 для клавиатуры,
  • шесть разъемов USB,
  • разъем RJ45 для сетевых соединений,
  • оптический S/PDIF,
  • COM порт;
  • LPT порт;
  • порт eSATA;
  • 6 аналоговых разъемов для подключения 8-канального звука.

ASUS M4A78

На материнской плате ASUS M4A78 есть три разъема для подключения вентиляторов. Для процессорного кулера разъем имеет 4-контактное исполнение с поддержкой PWM-питания, а для улучшения корпусной вентиляции используются 3-контактные разъемы.

BIOS

BIOS материнской платы ASUS M4A78 включает довольно большое количество настроек, которые предназначены для разгона. Практически все настройки необходимые для разгона находятся в разделе «Advanced»:

Параметр

Название меню

Диапазон

Шаг

Отключение технологий процессора

AMD Cool’n’Quiet
Virtualization
AMD Live!
C1E





Опорная частота

CPU/HT Reference Clock

200-550 МГц

1



Overclock Options

2, 5, 8 и 10%



Частота шины PCI Express

PCIE Frequency

100 – 150 МГц

1

Частота памяти DDR2

Memclock Value

200/266/333/400/533



Процессорный множитель

Processor Frequency Multiplier

8-max

0,5

 Напряжение на процессоре

CPU Over Voltage

+50 мВ, +100 мВ, +150 мВ



Напряжение на встроенном контроллере памяти

VDDNB Over Voltage

+33 мВ, +66 мВ, +100 мВ



Частота шины HyperTransport

Hyper Transport Speed

200 – 1800 МГц

200 МГц

Напряжение сигналов шины HyperTransport

HT Over Voltage

1,2 – 1,38 В

0,015 В

Настройки таймингов памяти

DRAM Timing Mode

CAS, TRCD, TRP, tRTP, TRAS, TRC, tWR, TRRD, tWTR, tRFC0, tRFC1, tRFC2, tRFC3



Напряжение на памяти

Memory OverVoltage

От 1,4 В до 2,495 В

0,015 В

Напряжение на северном мосте

Chipset Voltage

+50 мВ, +100 мВ, +150 мВ

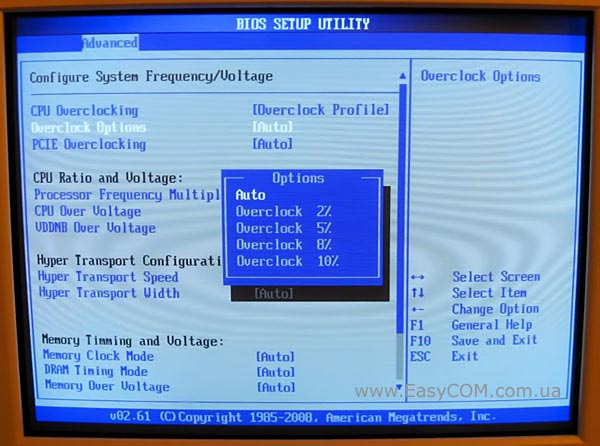

Материнская плата ASUS M4A78 имеет функцию автоматического разгона, которая способна увеличить частоту процессора до 10%, что не так уж и много, зато полностью безопасно и доступно даже совсем не опытным пользователям.

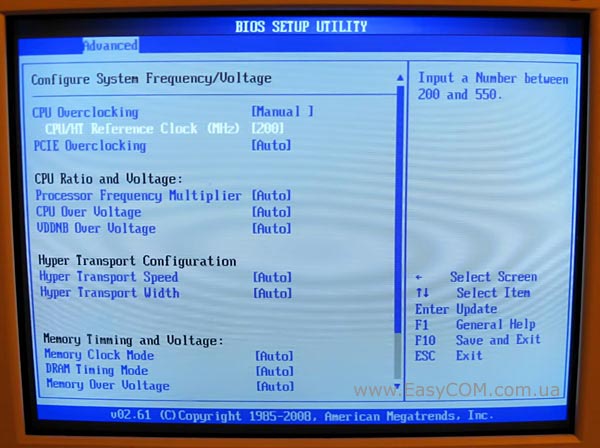

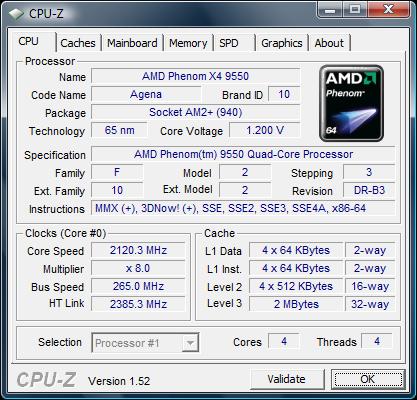

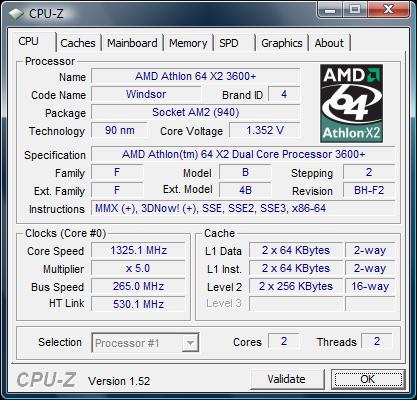

В ручном режиме, частоту тактового генератора можно задавать вплоть до значения в 550 МГц, хотя сама вероятность, что тактовый генератор способен заработать на подобной частоте очень мала.

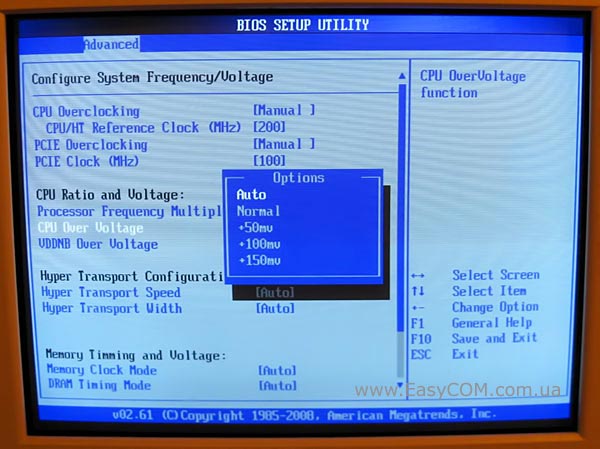

Напряжение питания процессора можно изменять лишь в сторону увеличения, причем с большим шагом. Как для своего класса, возможности регулирования напряжения у материнской платы ASUS M4A78 очень низкие.

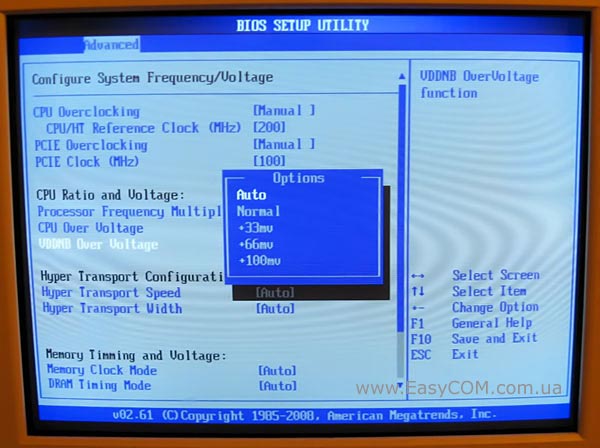

В подобном же виде есть возможности увеличения напряжения на встроенном контроллере памяти.

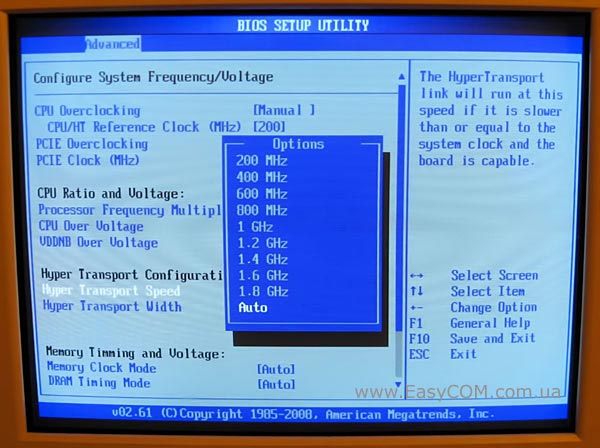

Частоту шины Hyper Transport можно увеличить до частоты в 1800 МГц, а вот возможности изменить частоту встроенного северного моста нет. В некоторых случаях этот факт может препятствовать разгону.

Частоту памяти DDR2 можно изменять в привычных рамках от 400 до 1066 МГц.

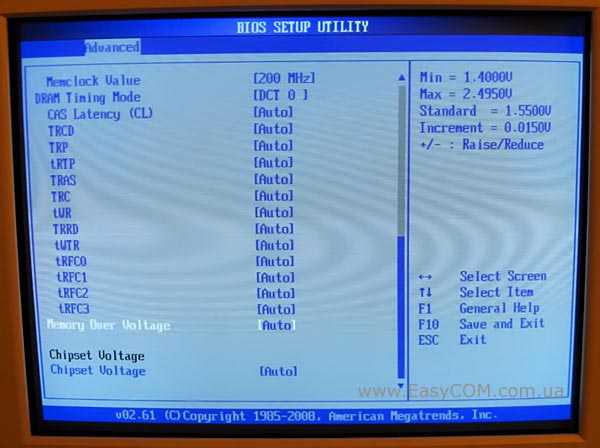

ASUS M4A78 имеет достаточно большие возможности по настройке таймингов оперативной памяти. Причем напряжение питания на самой памяти можно увеличить до 2,5 В.

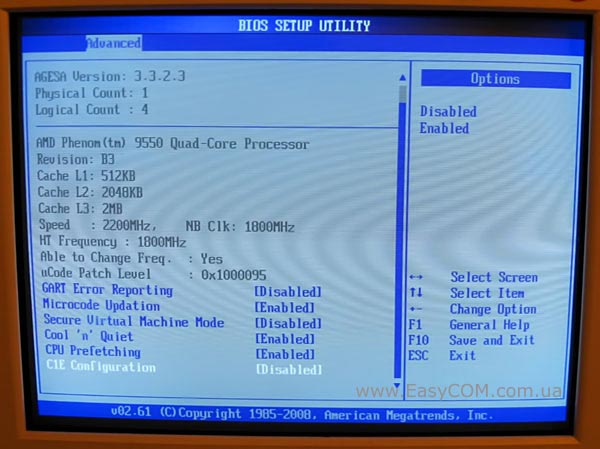

В разделе «Advanced» можно управлять процессорными технологиями. Отметим что функции, которая позволяет разблокировать процессорные ядра, материнская плата ASUS M4A78 не имеет.

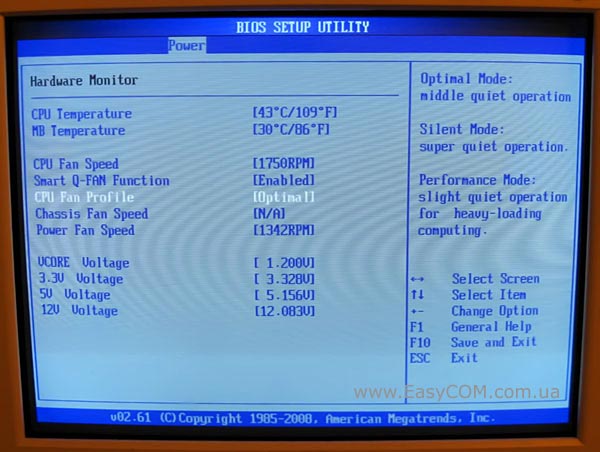

 В окне Hardware Monitor можно следить за:

  • температурой процессора и материнской платы;
  • скоростью вращения процессорного кулера и двух вентиляторов;
  • напряжением на линиях питания 3,3В, 5В, 12В, и ядре процессора.

Помимо того, в этом разделе можно активировать функцию автоматического управления скоростью вращения процессорного кулера Q-Fan. Оптимально настроить его скорость вращения, а, вследствие, и уменьшить уровень шума, можно задав значения температур для минимальных и максимальных оборотов.
