Обзор материнской платы ASUS M4N72-E

Еще летом 2008 года, компания NVIDIA представила на рынок системную логику для процессоров AMD: чипсеты nForce 780a SLI, nForce 750a SLI и nForce 730a. В целом они очень похожи друг на друга, их отличие состоит только в поддержке различных возможностей мониторинга и числе поддерживаемых линий PCI-E.

По сравнению с предшественниками, новые чипсеты получили поддержку PCI-E 2.0, 3-way SLI (у старшей модели), ускоренную системную шину Hyper Transport (для процессоров Phenom) и увеличенное до 12 число портов USB.

Ключевой особенностью этой линейки чипсетов NVIDIA, несомненно, стоит считать поддержку интегрированной графики и технологии Hybrid SLI. Суть технологии Hybrid SLI в том, что она обеспечивает совместную работу в системе интегрированного в чипсет материнской платы графического процессора NVIDIA и графического процессора NVIDIA, установленного на дискретной видеокарте. Hybrid SLI работает только под ОС Windows Vista и на данный момент представлена двумя различными технологиями: GeForce Boost и Hybrid Power.

Технология GeForce Boost обеспечивает ускорение обработки трёхмерной графики за счёт одновременного задействования встроенного графического ядра и дискретной видеокарты начального уровня.

Технология HybridPower позволяет при работе с двухмерными приложениями, где не требуется мощный 3D-ускоритель, автоматически отключать дискретную видеокарту и использовать исключительно встроенное в чипсет графическое ядро. Кроме того, отключение дискретной графики означает и отключение активной системы охлаждения - источника шума, а это уже важно для настольных машин.

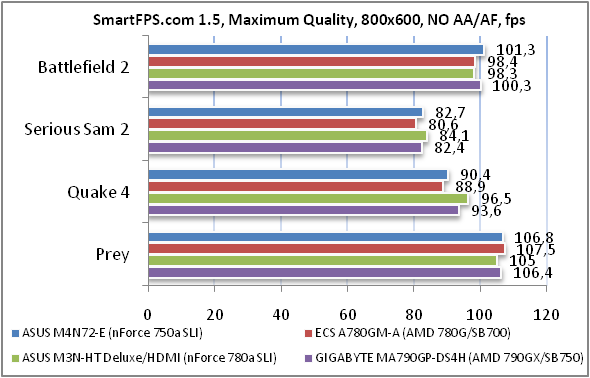

Тестируемая нами материнская плата ASUS M4N72-E основана на наборе системной логики nForce 750a SLI. Однако компания ASUS, применив чипсет с встроенным графическим ядром и технологией Hybrid SLI, отказалась от использования этих возможностей, отдав предпочтение классическому режиму SLI. Эта материнская плата рассчитана на работу с процессорами компании AMD, которые устанавливаются в Socket AM3 / AM2+ / АМ2, и оперативной памятью типа DDR2 общим объемом до 16 ГБ.

ASUS M4N72-E

Спецификация материнской платы ASUS M4N72-E:

Производитель

ASUS

Модель

M4N72-E

Чипсет

nForce 750a SLI

Процессорный разъем

Socket AM2+

Поддерживаемые процессоры

Phenom II/Athlon X4/Athlon X3/ Athlon X2 (AM3 CPU)
Поддержка семейства 45нм процессоров
Поддержка процессоров Socket AM2+ / AM2:
Athlon /Phenom X4/Athlon X2/Phenom X3/Sempron

Системная шина, МГц

HyperTransport 3.0 поддерживающая до 5600 МТ/c
2000/1600 МТ/c для AM2 CPU

Используемая память

DDR2 1300(O.C.)/ 1200/1066/800/667 ECC, Non-ECC, Un-buffered Memory

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 Гб

Слоты расширения

2 x PCI Express 2.0 x16 (поддерживают технологию SLI в режиме х8+х8)
2 x PCI Express x1
2 x PCI

Дисковая подсистема

На чипсете NVIDIA nForce 750a SLI:
6 x SATA 3.0 Гб/с с поддержкой RAID 0, 1, 0+1, 5 и JBOD
1 xUltraDMA 133/100/66 для подключения 2 РАТА устройств

LAN

Гигабитный сетевой LAN контроллер Realtek 8211CL с поддержкой AI NET 2

Звуковая подсистема

8-канальный High-Definition Audio кодек VIA1708S

IEEE 1394

Контроллер VIA VT6308Р поддерживает 2 порта IEEE 1394a

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Пассивная система охлаждения, состоящая из алюминиевых радиаторов

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентиляторов

Внешние порты I/O

2 x PS/2 порты для подключения клавиатуры и мыши
1 x оптический S/PDIF выход
1 x IEEE 1394a
6 x USB 2.0/1.1 порты
1 x LAN (RJ45)
6 x аудио портов (для 8 канального звука)

Внутренние порты I/O

1 x FDD
1 х COM
1 x IEEE 1394a
6 x USB
1 x IDE
6 х SATA
1 x S/PDIF выход
1 х CD вход
Разъем системной панели

BIOS

8 Mb Flash ROM AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0, ASUS EZ Flash 2, CrashFree BIOS 2

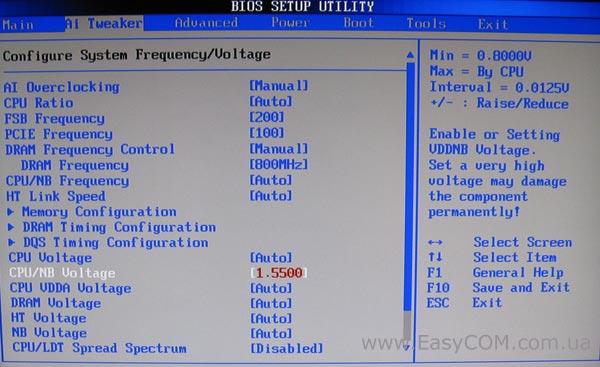

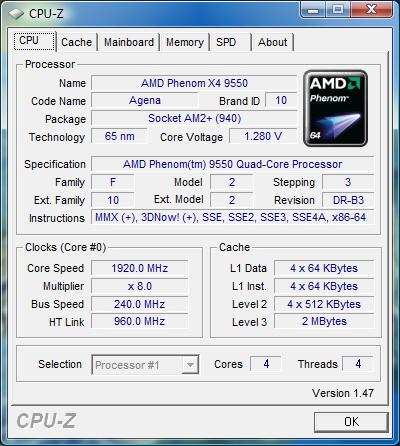

Возможности разгона

Изменение частоты:
FSB от 200МГц до 600МГц с шагом 1МГц,
PCI-Express от 100МГц до 150МГц с шагом 1МГц,
памяти, скорости шины HyperTransport.
Изменение напряжения на: процессоре, памяти, контроллере памяти, северном мосте, шине HyperTransport.

Фирменные технологии

ASUS Power Saving Solutions:
8+1 Phase Power Design
ASUS Anti-Surge Protection
ASUS Green Design:
EPU  (ASUS EPU работает только с процессорами AM3/AM2+)
ASUS AI Nap
Express Gate
ASUS Quiet Thermal Solution:
- ASUS Fanless Design:stylish heatsink solution
- ASUS Q-Fan2
ASUS EZ DIY:
- ASUS Q-Connector
- ASUS CrashFree BIOS 2
- ASUS O.C. Profile
- ASUS EZ Flash 2

Комплектация

Инструкция и руководство пользователя
4 x SATA кабеля
1 x UltraDMA 133/100/66 кабель
Заглушка ASUS Q-Shield
Набор Q-Connector
Шлейф для связи видеокарт в режиме SLI
DVD с драйверами и утилитами

Форм-фактор Размеры, мм

ATX 12"x 9,6"
305 x 244

Сайт производителя

http://www.asus.com/

Новую версию BIOS и драйвера можно скачать с страницы поддержки.

Все цены на ASUS M4N72-E

ASUS M4N72-E

Компания ASUS упаковала плату M4N72-E в коробку из плотного картона с качественной цветной полиграфией. На верхней стороне коробки указаны: наименование платы, используемый чипсет, поддержка линейки процессоров Socket AM3, а также перечислены, по мнению маркетологов компании, наиболее важные и интересные фирменные технологии и утилиты, такие как:

  • ASUS Turbo Key – уникальная функция, позволяющая выполнять разгон системы нажатием кнопки на передней панели корпуса компьютера.;
  • ASUS Anti-Surge Protection - специальная защита от всплесков напряжения, которые могут повредить компоненты платы;
  • «8+1 фаза» - восьмифазный стабилизатор напряжения для полной реализации потенциала новых процессоров AMD, обеспечивает высокую эффективность и прекрасные разгонные возможности. Кроме того, на материнской плате установлен дополнительный однофазный стабилизатор для питания модулей памяти и встроенного контроллера шины HyperTransport.

Также на коробке указано, что плата поддерживает аппаратно-программный комплекс энергосбережения ASUS EPU, имеет встроенную систему ASUS Express Gate и возможность установки двух видеокарт в режиме SLI.

ASUS M4N72-E

На обратной стороне коробки размещена фотография самой платы и перечислены все фирменные технологии, которые применены на плате. Отдельно отмечены фирменные утилиты ASUS TurboV для разгона компьютера из-под операционной системы без ее перезагрузки и ASUS EPU для оптимизации энергопотребления в режиме реального времени, а также система питания процессора по схеме «8+1 фаза».

Открыв коробку с материнской платой ASUS M4N72-E, мы сможем там найти:

  • Руководство пользователя;
  • 4 x SATA-кабеля;
  • 1 x UltraDMA 133/100/66 кабель;
  • Набор Q-Connector;
  • Заглушка панели портов ввода-вывода ASUS Q-Shield;
  • Мостик для соединения двух видеокарт в режиме SLI;
  • DVD с драйверами и утилитами.

В комплекте с платой отсутствуют переходники для питания SATA-устройств, дополнительный модуль для выносного COM-порта и кабель для подключения FDD. Если разъемы питания для SATA-устройств, хоть и в малом количестве, но присутствуют практически на всех современных блоках питания, то, в случае необходимости, модуль выносного COM-порта и кабель подключения FDD придется покупать отдельно.

ASUS M4N72-E

Материнская плата ASUS M4N72-E имеет продуманный дизайн - все разъемы смещены на края платы для легкого и удобного подключения. Но есть и минус – разъем IDE распаян параллельно плате, что может вызвать неудобство при подключении к нему уже после сборки системы в некоторых корпусах. Для установки оперативной памяти типа DDR2 плата располагает четырьмя 240-контактными разъемами, суммарный максимальный объем установленных модулей может составлять 16 ГБ, что довольно-таки немало. Напоминаем, что при установке более 3 ГБ оперативной памяти необходимо использовать 64-разрядные версии операционных систем. Для установки плат расширения на ASUS M4N72-E реализованы 2 слота PCI и 2 слота PCI Express x1 2.0, а также 2 слота PCI Express x16 2.0 для установки двух видеокарт в режиме SLI, но работать тогда они будут в режиме х8+х8.

ASUS M4N72-E

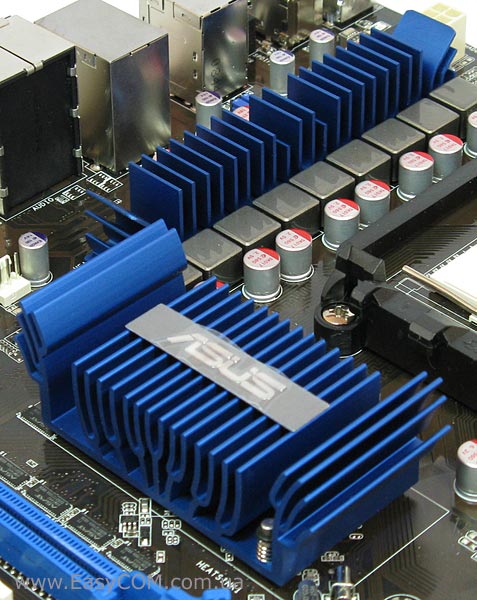

Чипсет NVIDIA nForce 750a SLI охлаждается алюминиевым радиатором небольшого размера. Радиатор имеет стильный внешний вид и прекрасно справляется со своей задачей – во время тестирования он был чуть теплый. Также алюминиевым радиатором накрыты силовые элементы в цепи питания процессора, на случай использования процессоров с высоким энергопотреблением или разгона.

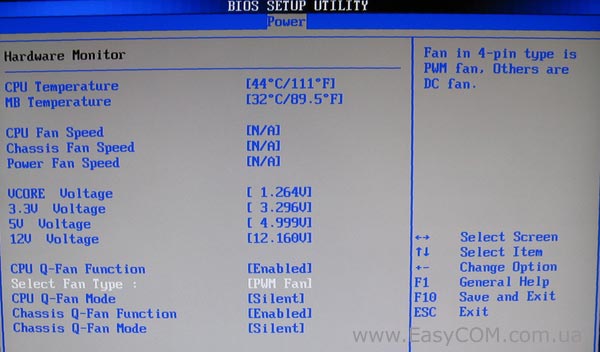

Чтобы улучшить вентиляцию внутри корпуса, на плате есть два 3-контактных разъема для вентиляторов, которые поддерживают интеллектуальное регулирование скорости вращения ASUS Q-Fan2.

ASUS M4N72-E

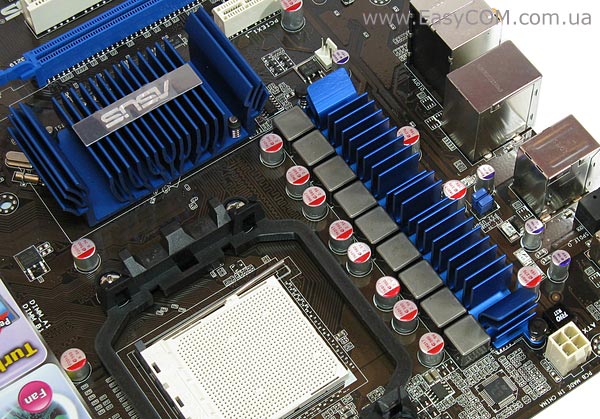

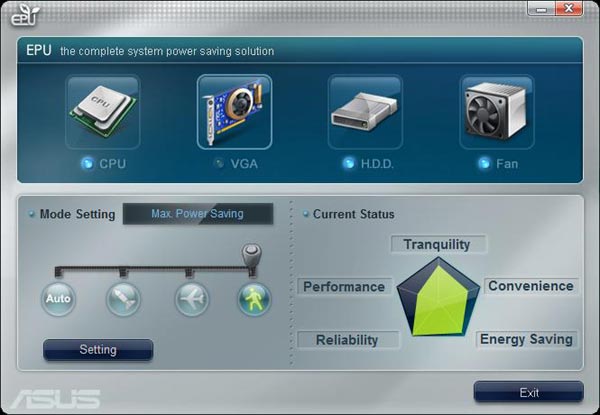

Система питания, как уже было отмечено выше, выполнена по схеме «8+1 фаза», где 8 фаз отвечают за питание процессора, а благодаря дополнительному однофазному стабилизатору питаются модули памяти и контроллер шины HyperTransport. Защиту силовых элементов в схеме питания от перегрева выполняет алюминиевый радиатор с вполне достаточной площадью рассеивания. Для фильтрации напряжения установлены закрытые экранированные дроссели с ферромагнитными сердечниками и твердотелые конденсаторы полимерного типа. Управляет всей этой системой аппаратно-программный комплекс ASUS EPU, обеспечивающий управление энергопотреблением в режиме реального времени. Единственным недостатком узла питания можно считать использование только 4-контактного разъема питания ATX12V.

ASUS M4N72-E

Широкие возможности по созданию дисковой подсистемы реализованы в самом чипсете nForce 750a SLI и вполне достаточны практически для любого пользователя. Чипсет обслуживает поддержку:

  • 6 SATA-устройств со скоростью передачи данных 3 Гбит/с и возможностью организации RAID-массивов уровней 0, 1, 0+1, 5 и JBOD;
  • интерфейс UltraDMA 133/100/66 для подключения 2-х PATA-устройств.

Также этот чипсет поддерживает 12 портов USB, из которых шесть выведены на заднюю панель, а остальные размещены на плате для подключения USB-портов передней панели, картридера и т. д.

Интерфейс подключения FDD-накопителя и COM-порт встроены в контроллер ввода-вывода IT8712F.

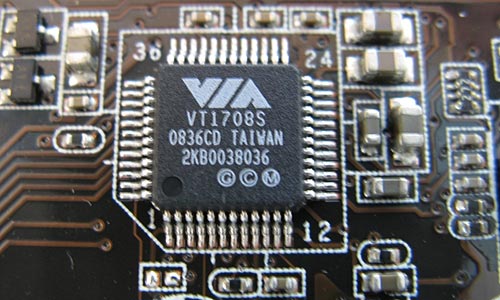

Звуковая подсистема реализована на HD-кодеке 8-канального звука VIA VT1708S, который поддерживает функцию ASUS Noise Filtering и оптический выход S/PDIF.

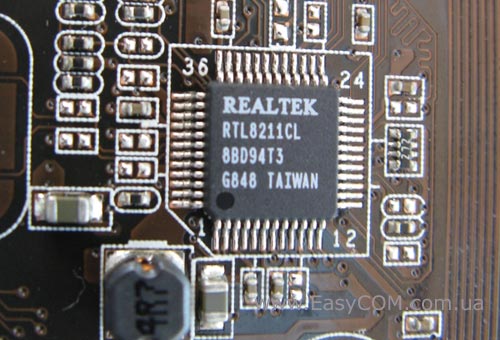

За сетевые соединения отвечает гигабитный LAN-контроллер Realtek RTL8211CL с поддержкой функции ASUS AI NET 2, которая может тестировать сетевые подключения без загрузки ОС и обнаруживать неполадки в кабеле, если его длина не превышает 100 м.

Контроллер VIA VT6308Р обслуживает интерфейс IEEE 1394a, имеющий 2 порта, служащих для подключения высокоскоростных цифровых аудио и видеоустройств, таких как цифровые видеокамеры, внешние устройства хранения информации и т.д. Один из портов выведен на заднюю панель, а второй разведен на плате и к нему при необходимости можно подключить еще один порт IEEE 1394a.

ASUS M4N72-E

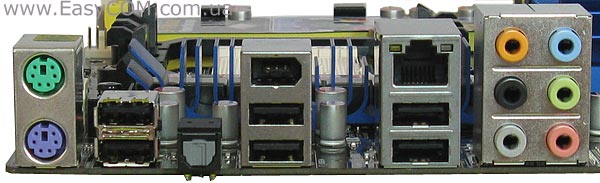

На заднюю панель материнской платы ASUS M4N72-E выведены следующие порты:

  • два PS/2 для подключения клавиатуры и мыши;
  • 6 разъемов USB 2.0/1.1;
  • оптический S/PDIF;
  • разъем подключения интерфейса IEEE 1394a;
  • разъем RJ45 для сетевых соединений;
  • 6 аналоговых разъемов для подключения 8-канального звука.
