Обзор материнской платы ASUS M4N78 на NVIDIA nForce 720D

Компания AMD, выпустив процессоры поколения Phenom II, оживила спрос к своей платформе. Выпуск этой серии процессоров существенно сократил разрыв между решениями AMD и компании Intel. Выпускаемые процессоры все еще с трудом составляют конкуренцию в производительности, энергопотреблении и разгонном потенциале, но это компенсируется более доступной ценой, как на процессоры, так и на материнские платы для них, что делает платформу AMD по соотношению цена/производительность хорошим выбором.

Сегодня мы рассмотрим материнскую плату M4N78 компании ASUS из серии M4N78. Данная серия состоит из следующих материнских плат:

  • M4N78 SE - NVIDIA nForce 720D
  • M4N78 - NVIDIA nForce 720D
  • M4N78-AM - NVIDIA GeForce 8200
  • M4N78-VM - NVIDIA GeForce 8200
  • M4N78 Pro - NVIDIA GeForce 8300

Все материнские платы отличаются количеством и видом интегрированных в плату устройств. Материнская плата M4N78 находиться почти в самом низу линейки, тем не менее, обладает достойным набором возможностей.

Комплектация материнской платы

Материнская плата поставляется в коробке традиционного для компании ASUS зеленого цвета и стандартного размера. Сверху коробки отмечены основные технологии, поддерживаемые материнской платой, а на обратной стороне перечислены полностью все ее возможности.

ASUS M4N78

Рассмотрим более интересные фирменные технологии компании ASUS, поддерживаемые данной материнской платой.

ASUS M4N78

  • EZ Flash2 функция позволяющая обновлять BIOS из среды самой BIOS. Это дает возможность обновлять BIOS без установленной операционной системы и без загрузочной дискеты.

  • CrashFree BIOS3 позволяет восстанавливать испорченный BIOS с помощью «флешки» с записанной на нее прошивкой BIOS.

  • Turbo Key позволяет производить разгон процессора с помощью кнопки питания и фирменной утилиты TurboV во время работы компьютера. Эта функция будет полезна пользователям, которые только осваивают азы разгона.

  • Express Gate возможность получить за 5 секунд доступ к Интернету и другим возможностям. Если выше приведенные функции не каждому понадобятся, то эта функция более востребована. Express Gate представляет собой модификацию версии ОС Linux. Более подробно можно узнать, например, из заметки ASUS Express Gate.

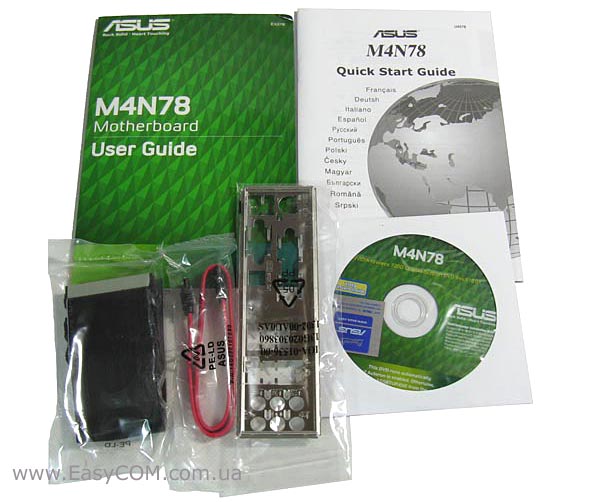

Внутри коробки находиться материнская плата и очень небольшое количество дополнительных аксессуаров. Комплект платы состоит из следующих компонентов:

  • шлейф PATA;
  • SATA-кабель;
  • заглушка на заднюю панель ASUS Q-Shield (I/O Shield);
  • руководство пользователя;
  • DVD-диск с программным обеспечением и драйверами.

ASUS M4N78

Дизайн и возможности материнской платы.

Материнская плата построена на базе чипсета NVIDIA nForce 720D. Это относительно новый чипсет, наделяющий материнскую плату поддержкой современных технологий и всех современных процессоров AMD.

ASUS M4N78

Спецификация материнской платы ASUS M4N78:

Производитель

ASUS

Модель

M4N78

Чипсет

NVIDIA nForce 720D

Процессорный разъем

Socket AM2+

Поддерживаемые процессоры

Поддержка процессоров Socket AM2+, AM2, AM3: Athlon, Phenom X4, Athlon X2, Phenom X3, Sempron, Phenom II, Athlon II X4, Athlon II X3, Athlon II X2

Системная шина, МГц

HyperTransport 3.0 поддерживающая до 5600 МТ/c
2000/1600 МТ/c для AM2 CPU

Используемая память

DDR2 1200(O.C.)/1066/800/667/533/400 ECC, Non-ECC, Un-buffered Memory

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 Гб

Слоты расширения

1 x PCI Express 2.0 x16
2 x PCI Express x1
3 x PCI

Дисковая подсистема

На чипсете NVIDIA nForce 720D:
5 x SATA 3.0 Гб/с с поддержкой RAID 0, 1, 0+1, 5 и JBOD
1 x eSATA
1 x UltraDMA 133/100/66 для подключения 2 РАТА устройств

LAN

Гигабитный сетевой LAN контроллер Realtek 8211CL с поддержкой AI NET 2

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC 887

Питание

24-контактный разъем питания ATX
4-контактный разъем питания ATX12V

Охлаждение

Пассивная система охлаждения, состоящая из алюминиевых радиаторов

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентилятора

Внешние порты I/O

1 x PS/2 порты для подключения клавиатуры
1 x оптический S/PDIF выход
6 x USB 2.0/1.1 порты
1 x LAN (RJ45)
6 x аудио портов (для 8-канального звука)
1 х порт eSATA

Внутренние порты I/O

6 x USB
1 x IDE
5 х SATA
1 x S/PDIF выход
1 х CD вход
Разъемы системной панели

BIOS

8 Mb Flash ROM AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0, ASUS EZ Flash 2, CrashFree BIOS 2

Возможности разгона

Изменение частоты:
FSB от 200 МГц до 600 МГц с шагом 1 МГц,
PCI-Express от 100 МГц до 150 МГц с шагом 1 МГц,
памяти, скорости шины HyperTransport.
Изменение напряжения на: процессоре, памяти, контроллере памяти, северном мосте, шине HyperTransport.

Фирменные технологии

- ASUS EPU- 4 Engine
- ASUS Express Gate
- ASUS Q-Fan
- ASUS CrashFree BIOS 3
- ASUS MyLogo 2
- ASUS EZ Flash 2
- AI NET 2
- AI NAP
- Turbo key

Комплектация

Инструкция и руководство пользователя
1 x SATA-кабель
1 x UltraDMA 133/100/66 кабель
Заглушка ASUS Q-Shield
DVD с драйверами и утилитами

Форм-фактор
Размеры, мм

ATX 12" x 8,2"
305 x 208

Сайт производителя

http://www.asus.com/

Новую версию BIOS и драйвера можно скачать со страницы поддержки.

Все цены на ASUS M4N78

ASUS M4N78

В целом дизайн материнской платы обычный и нечем не примечателен, но главное это то, что разъемы размещены таким образом, что к ним всегда можно получить доступ.

ASUS M4N78

При установке крупногабаритной видеокарты может оказаться заблокированным 1 порт SATA, но это нельзя назвать недостатком, т.к. вряд ли кто-то к бюджетной плате подключит больше чем 4 накопителя.

Материнская плата M4N78 обладает новым ШИМ-котроллером EPU VCF924, который осуществляет питание процессора. Отличительной особенностью этого контроллера является его возможность экономить электроэнергию за счет выключения фаз, питающих процессор, когда нагрузка на систему не очень высока. Контроллер управляет четырьмя фазами, это позволяет сэкономить 80,23% электроэнергии в режиме простоя, по словам инженеров компании ASUS.

В практике данный VRM, реализованный на материнской плате M4N78, довольно слаб. Если для среднестатистического разгона он подойдет, то серьезный разгон процессора с поднятием напряжения питания до 1,55 - 1,6 приводит к нестабильности платы, внезапным перезагрузкам и выключениям.

Система охлаждения на материнской плате организованна довольно примитивно и схожа с большинством бюджетных материнских плат компании ASUS. Это нельзя назвать недостатком, так как чипсет nForce 720D выделяет мало тепла, а подсистема питания не рассчитана на большие мощности.

В качестве небольшого плюса можно отметить наличие 3-х разъемов PCI, т.к. все больше материнских плат появляется с предпочтением в сторону разъемов PCI Express x1, хотя устройств с таким интерфейсом пока мало и в основном они существенно дороже аналогов для шины PCI.

Дисковая подсистема реализуется с помощью интегрированных контроллеров в чипсет. Плата позволяет подключить 6 устройств с интерфейсом SATA, правда одно должно будет иметь разъем eSATA, и 2 накопителя с интерфейсом PATA. Жесткие диски, подключенные к SATA портам, можно обеднять в RAID-массивы уровней 0, 1, 0+1, 5 и JBOD.

ASUS M4N78

В чипсет также интегрирован USB-контроллер на 12 портов: 6 портов выведено на интерфейсную панель и 6 портов реализованы в виде разъемов на самой плате. Также на  панели портов ввода-вывода присутствуют: один PS/2-порт, один COM-порт, один порт eSATA и LPT-порт, а также 6 разъемов 8-канального звукового кодека и оптический аудиовыход SPDIF.

Звук формируется на материнской плате с помощью HD-кодека 8-канального звука Realtek ALC 887, который, как отмечено выше, поддерживает оптический выход S/PDIF. Данный кодек ни чем не выделяется и не обладает различными функциями улучшения качества звучания, хотя и выдает аудиосигнал нормального «бытового» качества.

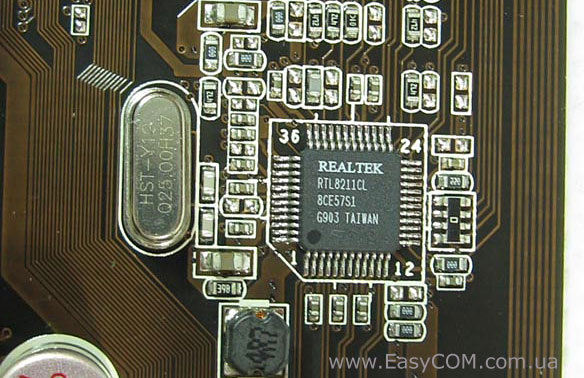

На материнской плате установлен сетевой контроллер с поддержкой функции ASUS AI NET 2, которая осуществляет диагностику сетевого подключения и в случае обнаружения «обрыва» приблизительно вычисляет расстояние до него. Данная функция корректно работает на расстоянии до 100 метров.

Особенности BIOS Setup

BIOS материнской платы основана на коде компании AMI. Хотя материнская плата ASUS M4N78 относиться к бюджетным продуктам, она обладает довольно таки не малым количеством настроек.

В разделе Advanced размещены основные настройки материнской платы. В подразделе JumperFree Configuration расположено все, что связно с разгоном. Первый пункт осуществляет выбор типа разгона. То есть если стоит режим Авто то, используются параметры, «зашитые на заводе», а если выбрать Overclock Profile, то разгон будет осуществлять сама материнская плата. Данный режим очень полезен людям, которые не разбираются в разгоне. Самый последний пункт этой опции - «Manual», позволяющий пользователю самостоятельно задавать параметры и, соответственно, осуществлять разгон.

Самостоятельно в BIOS можно изменять следующие параметры:

  • частоту FSB в пределах от 200 до 550 МГц с шагом 1 МГц;
  • частоту шины PCI Express от 100 до 150 МГц с шагом 1 МГц;
  • частоту (делитель), а также тайминги и подтайминги оперативной памяти;
  • скорость шины HyperTransport в пределах от 200 до 2000 МГц с шагом 200 МГц;
  • множитель процессора от 8 до 35 с шагом 0,5;
  • добавить к штатному напряжению питания контроллера памяти 33, 66, 100 мВ;
  • добавить к штатному напряжению питания чипсета 50, 100, 150 мВ;
  • задать напряжение питания оперативной памяти от 1,85 В до 2,24375 В с шагом 0,00625 В;
  • добавить к штатному напряжению питания процессора 50, 100, 150 мВ.

Необходимо отметить, что в настройках BIOS отсутствует настройка частоты контроллера северного моста процессоров Phenom, что может послужить ограничением при разгоне.

В подразделе CPU Configuration находятся расширенные настройки функций процессора. Отметим, что чипсет nForce 720D поддерживает NVIDIA Core Calibration, однако для данной платы, судя по всему, она не реализована, а жаль, т.к. данная функция могла позволить разблокировать в процессоре отключенные ресурсы: ядра, кеш-память, свободные множители.

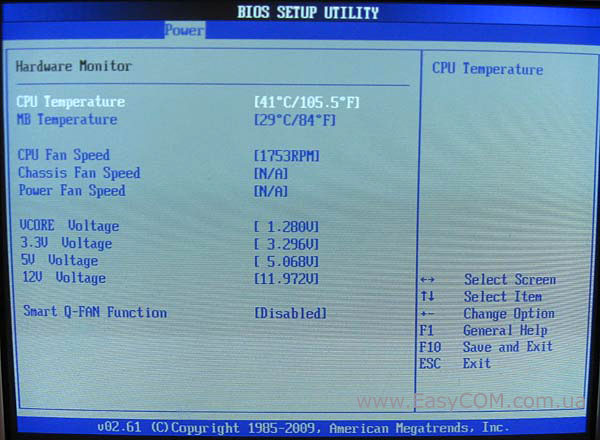

Раздел Hardware Monitor ничем не отличается от остальных бюджетных материнских плат компании ASUS и имеет следующие возможности:

  • мониторинг температуры процессора и материнской платы;
  • мониторинг скоростью вращения процессорного кулера и еще 2-х вентиляторов;
  • настройка автоматической регулировки вращения вентиляторов Q-Fan Control;
  • мониторинг напряжения на линиях питания 3.3В, 5В, 12В, и ядре процессора.

Разгон на ASUS M4N78

От материнской платы бюджетного класса ожидать большого разгонного потенциала не стоит, что и показали практические испытания.

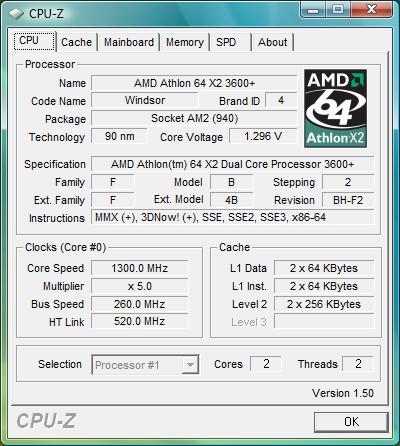

Двухъядерный процессор разогнался по шине до 260 МГц, что позволить разгонять процессоры без разблокированного множителя всего-то на 30%.

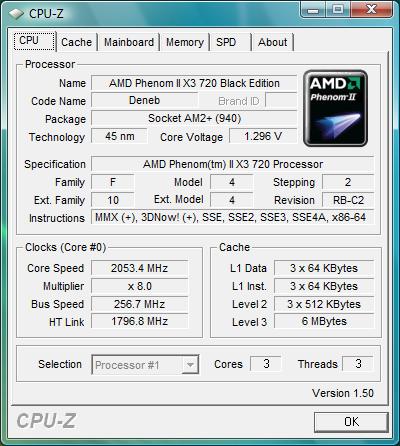

А трехъядерный процессор Phenom II X3 720 BE удалось разогнать по шине до 256 МГц, что позволяет надеяться на 28% увеличения частоты современных процессоров.

Нельзя сказать, что ASUS M4N78 обеспечит более хороший разгон процессора, чем решения конкурентов, т.к. материнская плата GIGABYTE GA-M720-US3 на таком же чипсете при использовании двухъядерного процессора покорила заметно большие частоты.

Производительность платы ASUS M4N78

В процессе тестирования материнской платы ASUS M4N78 был использован следующий комплект оборудования:

Процессор

AMD Athlon 64 X2 3600+ (Socket AM2, 2,0 ГГц, L2 512 КБ)

Вентилятор процессора

Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм

Оперативная память

2х DDR2-1200 @800 1024 МБ Kingston PC9600

Графический ускоритель

EVGA GeForce 8600 GTS 256 MБ DDR3 PCI-E

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Привод оптических дисков

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC F3

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Так как контроллер памяти встроен в процессор, то от чипсета, который теперь в основном выполняет функции поддержки интегрированных в материнскую плату устройств, мало что зависит.

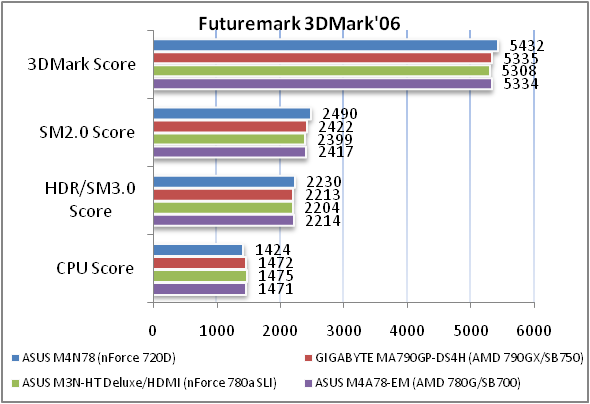

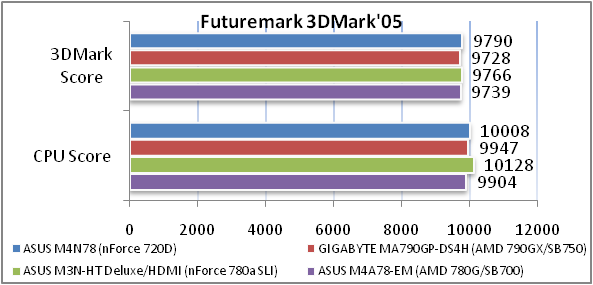

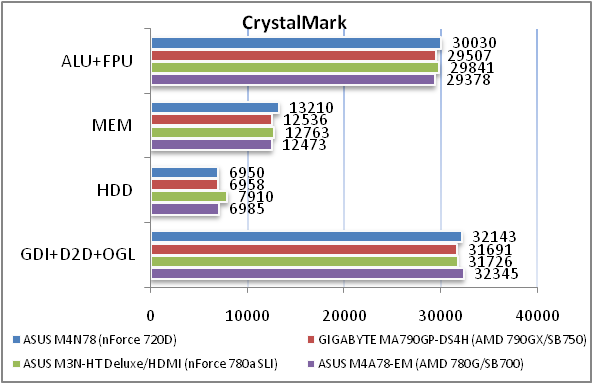

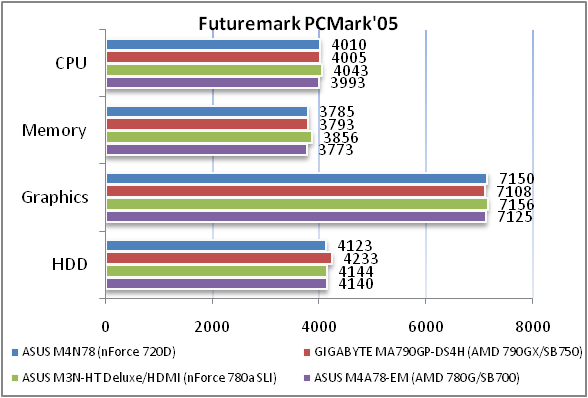

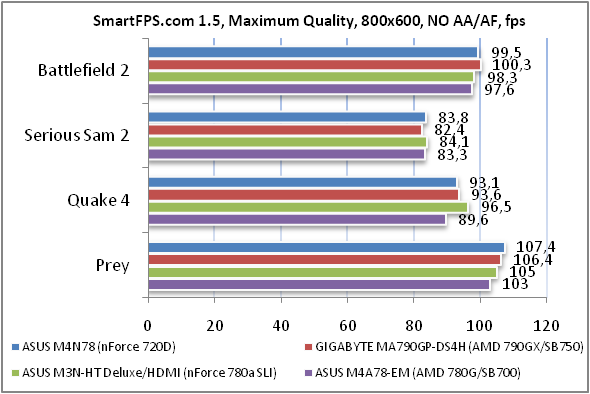

Из тестов видно, что разница в производительности разных материнских плат очень мала и улаживается в погрешность измерений. Поэтому при выборе материнской платы советуем обращать внимание в первую очередь на перечень интегрированных устройств, удобство разводки и реализацию подсистемы питания процессора.

Тестирование звуковой подсистемы материнской платы, построенной на базе 8-канального звукового HDA-кодека Realtek ALC 887.
